PEUGEOT 207 2009 Bruksanvisningar (in Swedish)

47

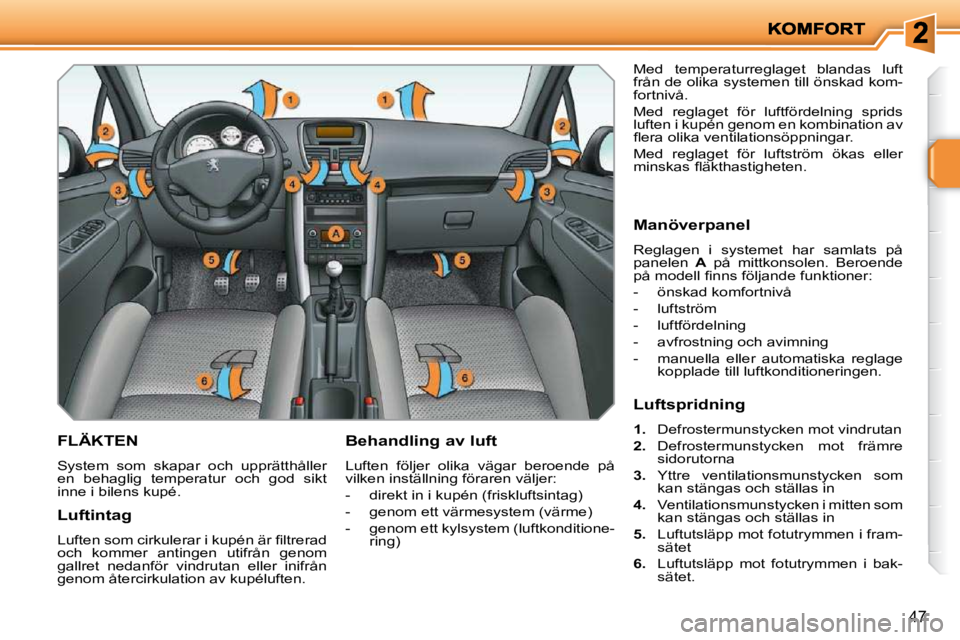

FLÄKTEN
System som skapar och upprätthåller
en behaglig temperatur och god sikt
inne i bilens kupé. Behandling av luft
Luften följer olika vägar beroende på
vilken inställning föraren väljer:
- direkt in i kupén (friskluftsintag)
- genom ett värmesystem (värme)
- genom ett kylsystem (luftkonditione-
ring) Med temperaturreglaget blandas luft
från de olika systemen till önskad kom-
fortnivå.
Med reglaget för luftfördelning sprids
luften i kupén genom en kombination av
fl era olika ventilationsöppningar.
Med reglaget för luftström ökas eller
minskas fl äkthastigheten.
Luftintag
Luften som cirkulerar i kupén är fi ltrerad
och kommer antingen utifrån genom
gallret nedanför vindrutan eller inifrån
genom återcirkulation av kupéluften. Manöverpanel
Reglagen i systemet har samlats på
panelen
A på mittkonsolen. Beroende
på modell fi nns följande funktioner:
- önskad komfortnivå
- luftström
- luftfördelning
- avfrostning och avimning
- manuella eller automatiska reglage kopplade till luftkonditioneringen.
Luftspridning

1. Defrostermunstycken mot vindrutan

2. Defrostermunstycken mot främre
sidorutorna

3. Yttre ventilationsmunstycken som
kan stängas och ställas in

4. Ventilationsmunstycken i mitten som
kan stängas och ställas in

5. Luftutsläpp mot fotutrymmen i fram-
sätet

6. Luftutsläpp mot fotutrymmen i bak-
sätet.

i
48

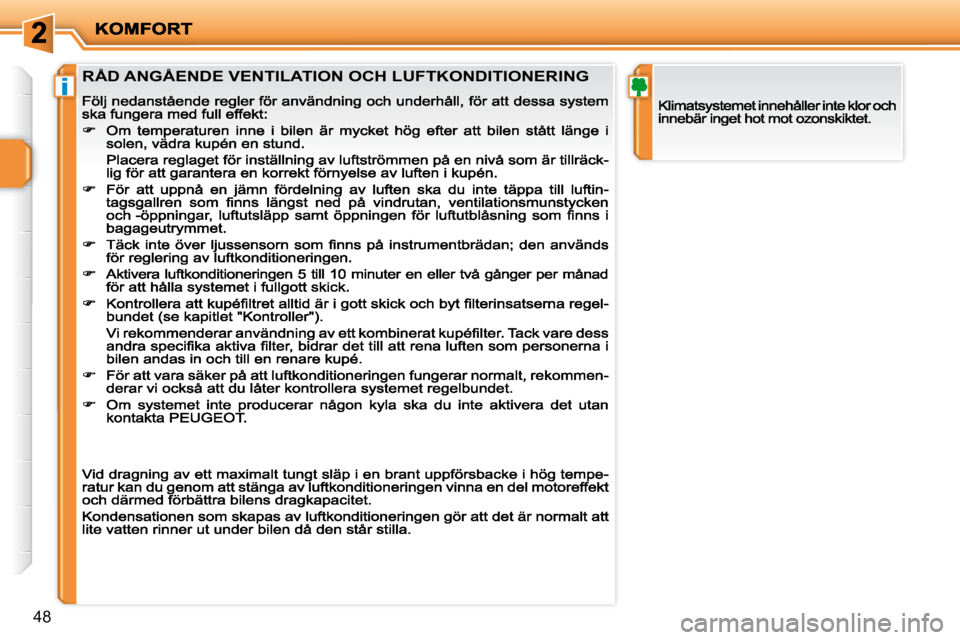

RÅD ANGÅENDE VENTILATION OCH LUFTKONDITIONERING

49

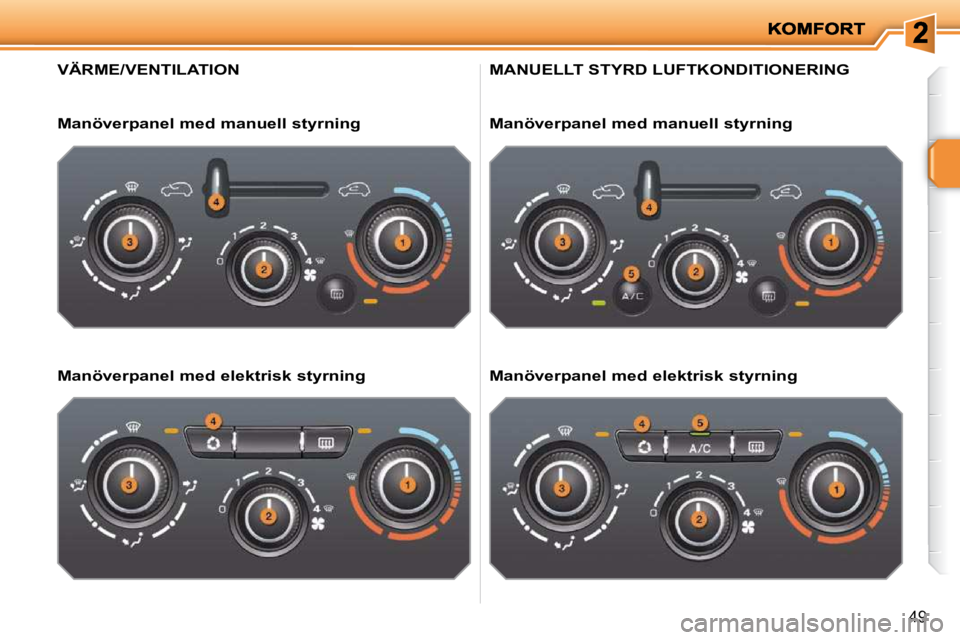

VÄRME/VENTILATION
Manöverpanel med manuell styrning
Manöverpanel med elektrisk styrning MANUELLT STYRD LUFTKONDITIONERING
Manöverpanel med manuell styrning
Manöverpanel med elektrisk styrning

i
50

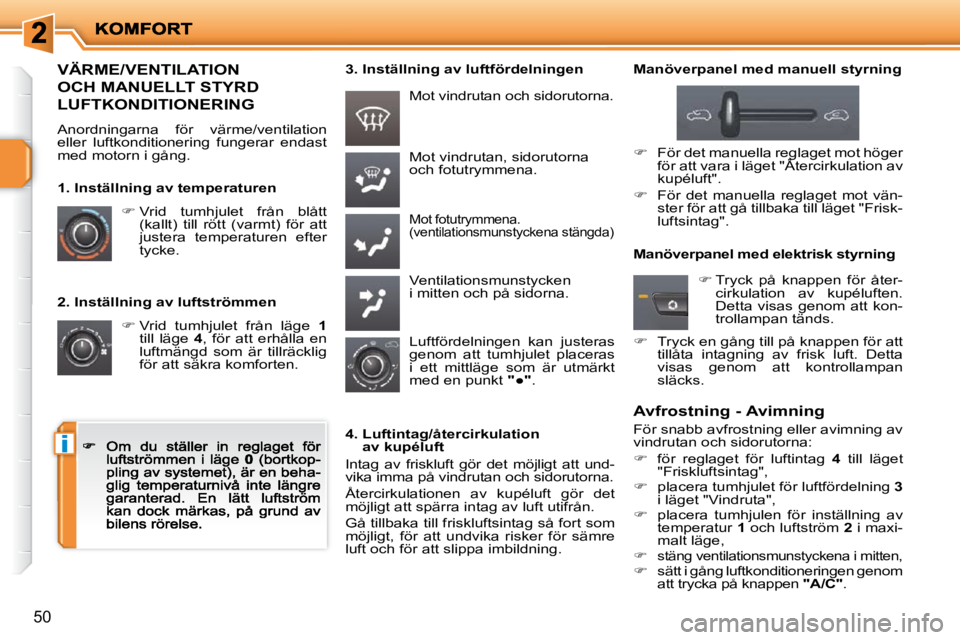

2. Inställning av luftströmmen
 Vrid tumhjulet från läge 1till läge 4 , för att erhålla en luftmängd som är tillräcklig för att säkra komforten.
Mot vindrutan, sidorutorna och fotutrymmena.
Mot fotutrymmena. (ventilationsmunstyckena stängda)
Ventilationsmunstycken i mitten och på sidorna.
 Vrid tumhjulet från blått (kallt) till rött (varmt) för att justera temperaturen efter tycke.
Mot vindrutan och sidorutorna.
1. Inställning av temperaturen
Luftfördelningen kan justeras genom att tumhjulet placeras i ett mittläge som är utmärkt med en punkt "

49
VÄRME/VENTILATION
Manöverpanel med manuell styrning
Manöverpanel med elektrisk styrning MANUELLT STYRD LUFTKONDITIONERING
Manöverpanel med manuell styrning
Manöverpanel med elektrisk styrning

i
50
2. Inställning av luftströmmen
 Vrid tumhjulet från läge 1till läge 4 , för att erhålla en luftmängd som är tillräcklig för att säkra komforten.
Mot vindrutan, sidorutorna och fotutrymmena.
Mot fotutrymmena. (ventilationsmunstyckena stängda)
Ventilationsmunstycken i mitten och på sidorna.
 Vrid tumhjulet från blått (kallt) till rött (varmt) för att justera temperaturen efter tycke.
Mot vindrutan och sidorutorna.
1. Inställning av temperaturen
Luftfördelningen kan justeras genom att tumhjulet placeras i ett mittläge som är utmärkt med en punkt "

i
51

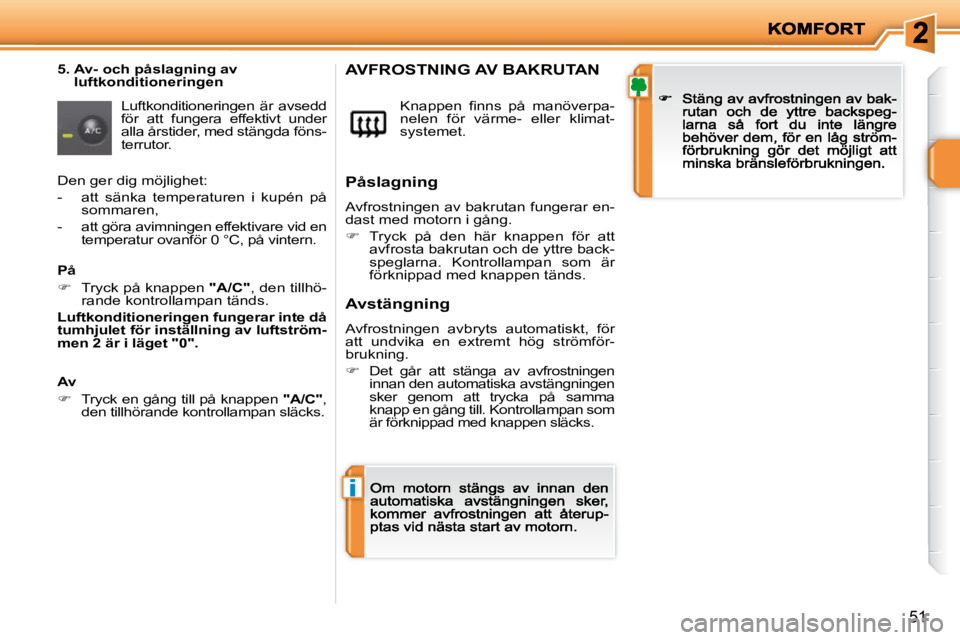

5. Av- och påslagning av luftkonditioneringen
Luftkonditioneringen är avsedd för att fungera effektivt under alla årstider, med stängda föns-terrutor.
Knappen fi nns på manöverpa-nelen för värme- eller klimat-systemet.
AVFROSTNING AV BAKRUTAN
Påslagning
Avfrostningen av bakrutan fungerar en-dast med motorn i gång.
 Tryck på den här knappen för att avfrosta bakrutan och de yttre back-speglarna. Kontrollampan som är förknippad med knappen tänds.
Avstängning
Avfrostningen avbryts automatiskt, för att undvika en extremt hög strömför-brukning.
 Det går att stänga av avfrostningen innan den automatiska avstäng ningen sker genom att trycka på samma knapp en gång till. Kontrollampan som är förknippad med knappen släcks.
Den ger dig möjlighet:
- att sänka temperaturen i kupén på sommaren,
-att göra avimningen effektivare vid en temperatur ovanför 0 °C, på vintern.
På
 Tryck på knappen "A/C" , den tillhö-rande kontrollampan tänds.
Luftkonditioneringen fungerar inte då tumhjulet för inställning av luftström-men 2 är i läget "0".
Av
Tryck en gång till på knappen "A/C" , den tillhörande kontrollampan släcks.

i
51
5. Av- och påslagning av luftkonditioneringen
Luftkonditioneringen är avsedd för att fungera effektivt under alla årstider, med stängda föns-terrutor.
Knappen fi nns på manöverpa-nelen för värme- eller klimat-systemet.
AVFROSTNING AV BAKRUTAN
Påslagning
Avfrostningen av bakrutan fungerar en-dast med motorn i gång.
 Tryck på den här knappen för att avfrosta bakrutan och de yttre back-speglarna. Kontrollampan som är förknippad med knappen tänds.
Avstängning
Avfrostningen avbryts automatiskt, för att undvika en extremt hög strömför-brukning.
 Det går att stänga av avfrostningen innan den automatiska avstäng ningen sker genom att trycka på samma knapp en gång till. Kontrollampan som är förknippad med knappen släcks.
Den ger dig möjlighet:
- att sänka temperaturen i kupén på sommaren,
-att göra avimningen effektivare vid en temperatur ovanför 0 °C, på vintern.
På
 Tryck på knappen "A/C" , den tillhö-rande kontrollampan tänds.
Luftkonditioneringen fungerar inte då tumhjulet för inställning av luftström-men 2 är i läget "0".
Av
Tryck en gång till på knappen "A/C" , den tillhörande kontrollampan släcks.

i
i
52

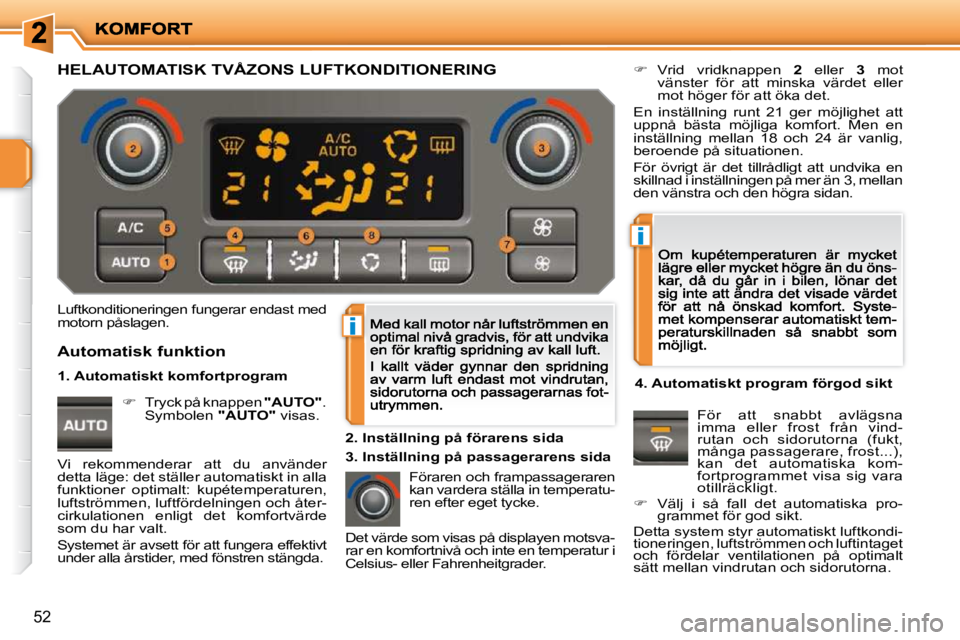

Luftkonditioneringen fungerar endast med motorn påslagen.
Föraren och frampassageraren kan vardera ställa in temperatu-ren efter eget tycke.
 Vrid vridknappen 2 eller 3 mot vänster för att minska värdet eller mot höger för att öka det.
En inställning runt 21 ger möjlighet att uppnå bästa möjliga komfort. Men en inställning mellan 18 och 24 är vanlig, beroende på situationen.
För övrigt är det tillrådligt att undvika en skillnad i inställningen på mer än 3, mellan den vänstra och den högra sidan.
4. Automatiskt program förgod sikt
För att snabbt avlägsna imma eller frost från vind- För att snabbt avlägsna snabbt av
rutan och sidorutorna (fukt, många passagerare, frost...), rutan och sidorutorna (fukt, rutan och sidorutorna (fukt,
kan det automatiska kom-fortprogrammet visa sig vara otillräckligt.  Välj i så fall det automatiska pro-grammet för god sikt. Välj i så fall det automatiska så fall
Detta system styr automatiskt luftkondi-tioneringen, luftströmmen och luftintaget och fördelar ventilationen på optimalt tioneringen, luftströmmen och luftintaget tioneringen, luftströmmen och luftintaget
sätt mellan vindrutan och sidorutorna.
Automatisk funktion
 Tryck på knappen "AUTO" .
Symbolen "AUTO" visas.
2. Inställning på förarens sida
HELAUTOMATISK TVÅZONS LUFTKONDITION ERING
Vi rekommenderar att du använder detta läge: det ställer automatiskt in alla funktioner optimalt: kupétemperaturen, luftströmmen, luftfördelningen och åter-cirkulationen enligt det komfortvärde som du har valt.
Systemet är avsett för att fungera effektivt under alla årstider, med fönstren stängda.
Det värde som visas på displayen motsva-rar en komfortnivå och inte en temperatur i Celsius- eller Fahrenheitgrader.
1. Automatiskt komfortprogram
3. Inställning på passagerarens sida

!
!
i
53

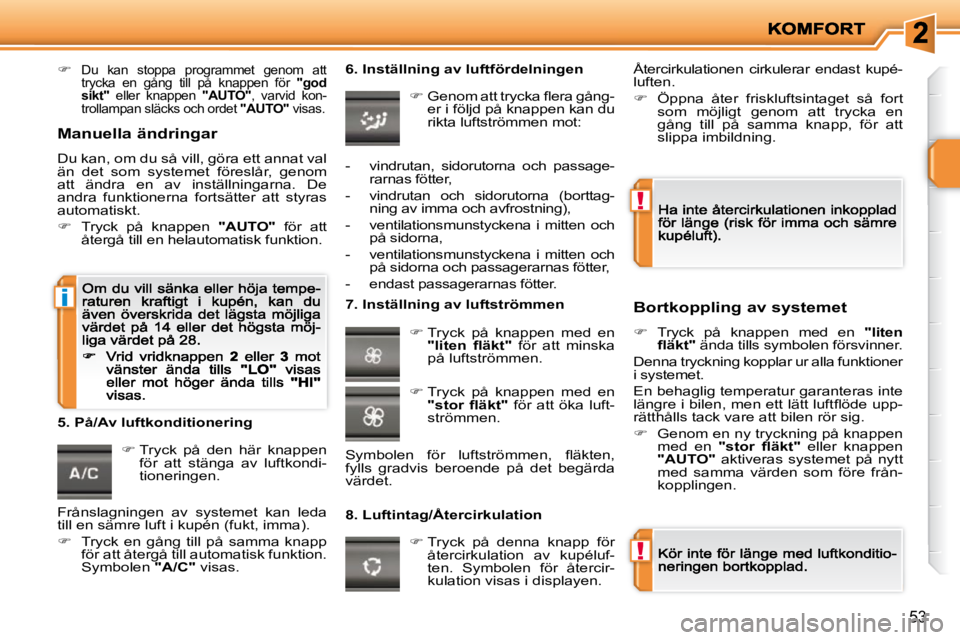

Du kan stoppa programmet genom att trycka en gång till på knappen för "god sikt" eller knappen "AUTO" , varvid kon-trollampan släcks och ordet "AUTO" visas.
 Tryck på den här knappen för att stänga av luftkondi-tioneringen.
6. Inställning av luftfördelningen
 Genom att trycka fl era gång-er i följd på knappen kan du rikta luftströmmen mot:
7. Inställning av luftströmmen
 Tryck på knappen med en "liten fl äkt" för att minska på luftströmmen.
8. Luftintag/Återcirkulation
Bortkoppling av systemet
Tryck på knappen med en "liten fl äkt" ända tills symbolen försvinner.
Denna tryckning kopplar ur alla funktioner i systemet.
En behaglig temperatur garanteras inte längre i bilen, men ett lätt luftfl öde upp-rätthålls tack vare att bilen rör sig.
 Genom en ny tryckning på knappen med en "stor fl äkt" eller knappen "AUTO" aktiveras systemet på nytt med samma värden som före från-kopplingen.
 Tryck på denna knapp för återcirkulation av kupéluf-ten. Symbolen för återcir-kulation visas i displayen.
5. På/Av luftkonditionering
- vindrutan, sidorutorna och passage-rarnas fötter,
- vindrutan och sidorutorna (borttag- ning av imma och avfrostning),
- ventilationsmunstyckena i mitten och på sidorna,
- ventilationsmunstyckena i mitten och på sidorna och passagerarnas fötter,
- endast passagerarnas fötter.
 Tryck på knappen med en "stor fl äkt" för att öka luft-strömmen.
Symbolen för luftströmmen, fl äkten, fylls gradvis beroende på det begärda värdet.
Återcirkulationen cirkulerar endast kupé-luften.
 Öppna åter friskluftsintaget så fort som möjligt genom att trycka en gång till på samma knapp, för att slippa imbildning. Manuella ändringar
Du kan, om du så vill, göra ett annat val än det som systemet föreslår, genom att ändra en av inställningarna. De andra funktionerna fortsätter att styras automatiskt.
Tryck på knappen "AUTO" för att återgå till en helautomatisk funktion.
Frånslagningen av systemet kan leda till en sämre luft i kupén (fukt, imma).
 Tryck en gång till på samma knapp för att återgå till automatisk funktion. Symbolen "A/C" visas.
