Page 131 of 218
i
135

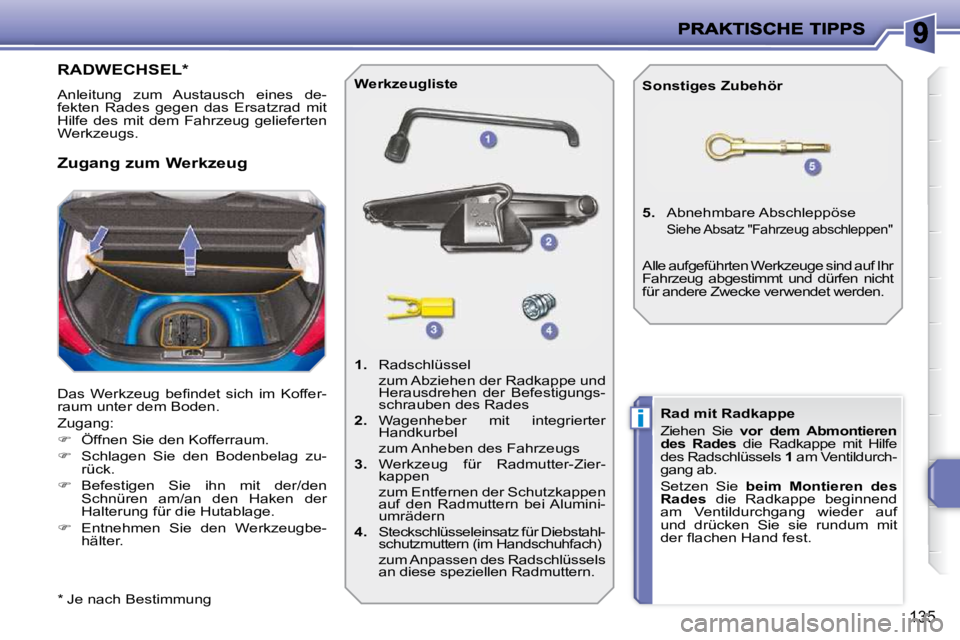

RADWECHSEL *
Anleitung zum Austausch eines de-
fekten Rades gegen das Ersatzrad mit
Hilfe des mit dem Fahrzeug gelieferten
Werkzeugs.
D a s W e r k z e u g b e fi n d e t s i c h i m K o f f e r -
raum unter dem Boden.
Z u g a n g :
Ö f f n e n S i e d e n K o f f e r r a u m .
S c h l a g e n S i e d e n B o d e n b e l a g z u -
rück.
B e f e s t i g e n S i e i h n m i t d e r / d e n
S c h n ü r e n a m / a n d e n H a k e n d e r
Halterung für die Hutablage.
E n t n e h m e n S i e d e n W e r k z e u g b e -
hälter.
Zugang zum Werkzeug
Werkzeugliste
1. Radschlüssel
zum Abziehen der Radkappe und Herausdrehen der Befestigungs-
schrauben des Rades
2. Wagenheber mit integrierter
Handkurbel
zum Anheben des Fahrzeugs
3. W e r k z e u g f ü r R a d m u t t e r - Z i e r -
kappen
z u m E n t f e r n e n d e r S c h u t z k a p p e n auf den Radmuttern bei Alumini-
umrädern
4. S t e c k s c h l ü s s e l e i n s a t z f ü r D i e b s t a h l -
s c h u t z m u t t e r n ( i m H a n d s c h u h f a c h )
zum Anpassen des Radschlüssels an diese speziellen Radmuttern.
5. Abnehmbare Abschleppöse
S i e h e A b s a t z " F a h r z e u g a b s c h l e p p e n "
Sonstiges Zubehör
Rad mit Radkappe
Z i e h e n S i e vor dem Abmontieren
des Rades die Radkappe mit Hilfe
des Radschlüssels 1 am Ventildurch-
gang ab.
S e t z e n S i e beim Montieren des
Rades die Radkappe beginnend
am Ventildurchgang wieder auf
u n d d r ü c k e n S i e s i e r u n d u m m i t
d e r fl a c h e n H a n d f e s t .
Alle aufgeführten Werkzeuge sind auf Ihr
Fahrzeug abgestimmt und dürfen nicht
f ü r a n d e r e Z w e c k e v e r w e n d e t w e r d e n .
* Je nach Bestimmung
Page 132 of 218
i
i
136

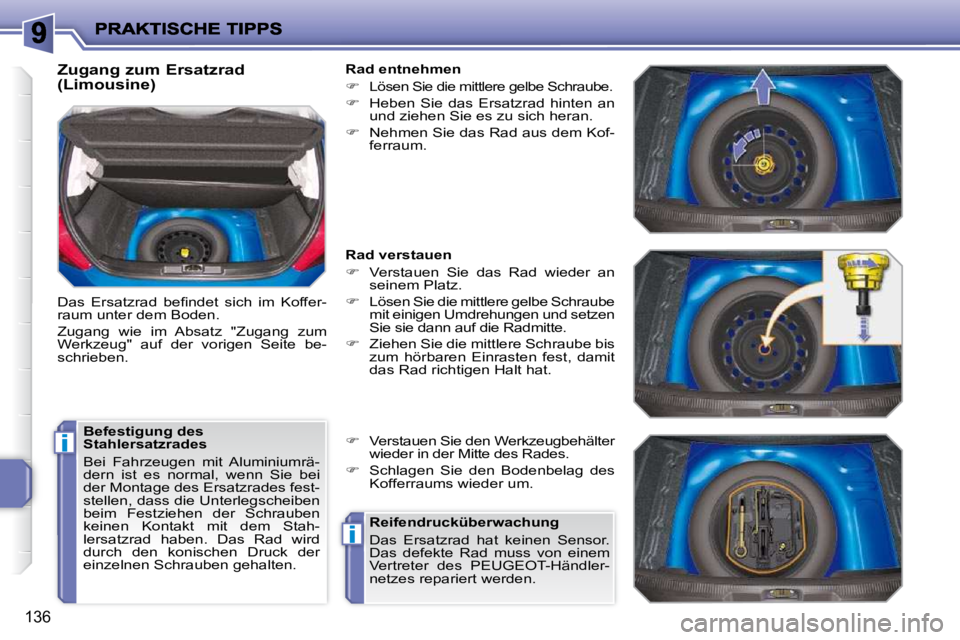

Zugang zum Ersatzrad
(Limousine)
D a s E r s a t z r a d b e fi n d e t s i c h i m K o f f e r -
raum unter dem Boden.
Z u g a n g w i e i m A b s a t z " Z u g a n g z u m
W e r k z e u g " a u f d e r v o r i g e n S e i t e b e -
schrieben. Befestigung des
Stahlersatzrades
Bei Fahrzeugen mit Aluminiumrä-
d e r n i s t e s n o r m a l , w e n n S i e b e i
d e r M o n t a g e d e s E r s a t z r a d e s f e s t -
stellen, dass die Unterlegscheiben
b e i m F e s t z i e h e n d e r S c h r a u b e n
k e i n e n K o n t a k t m i t d e m S t a h -
lersatzrad haben. Das Rad wird
durch den konischen Druck der
e i n z e l n e n S c h r a u b e n g e h a l t e n . Rad entnehmen
L ö s e n S i e d i e m i t t l e r e g e l b e S c h r a u b e .
H e b e n S i e d a s E r s a t z r a d h i n t e n a n
u n d z i e h e n S i e e s z u s i c h h e r a n .
N e h m e n S i e d a s R a d a u s d e m K o f -
ferraum.
Rad verstauen
V e r s t a u e n S i e d a s R a d w i e d e r a n
seinem Platz.
L ö s e n S i e d i e m i t t l e r e g e l b e S c h r a u b e
mit einigen Umdrehungen und setzen
S i e s i e d a n n a u f d i e R a d m i t t e .
Z i e h e n S i e d i e m i t t l e r e S c h r a u b e b i s
zum hörbaren Einrasten fest, damit
das Rad richtigen Halt hat.
V e r s t a u e n S i e d e n W e r k z e u g b e h ä l t e r
w i e d e r i n d e r M i t t e d e s R a d e s .
S c h l a g e n S i e d e n B o d e n b e l a g d e s
Kofferraums wieder um.
Reifendrucküberwachung
D a s E r s a t z r a d h a t k e i n e n S e n s o r .
Das defekte Rad muss von einem
Vertreter des PEUGEOT-Händler-
netzes repariert werden.
Page 133 of 218
i
i
137

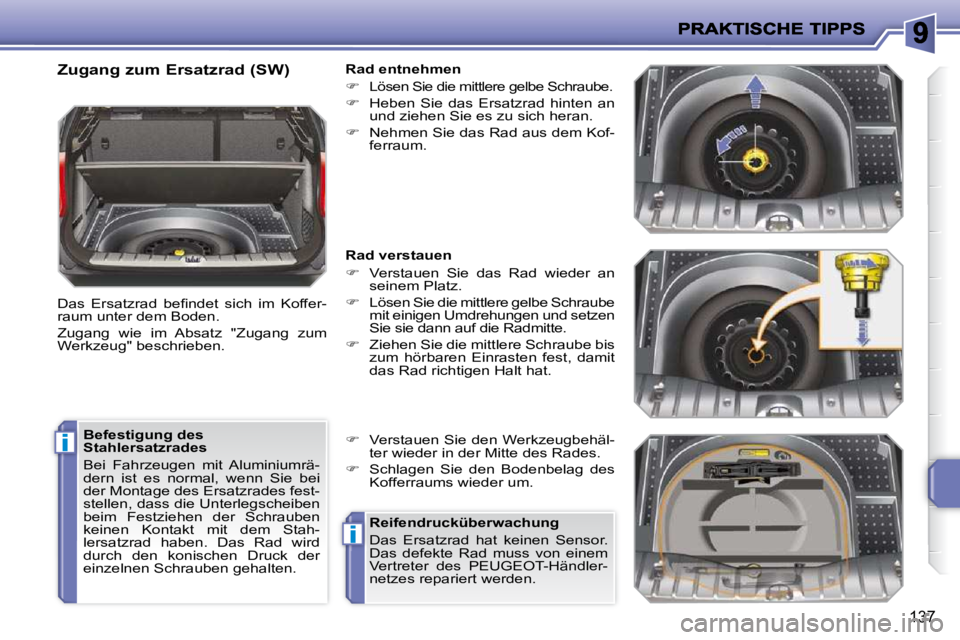

Zugang zum Ersatzrad (SW)
D a s E r s a t z r a d b e fi n d e t s i c h i m K o f f e r -
raum unter dem Boden.
Z u g a n g w i e i m A b s a t z " Z u g a n g z u m
Werkzeug" beschrieben. Befestigung des
Stahlersatzrades
Bei Fahrzeugen mit Aluminiumrä-
d e r n i s t e s n o r m a l , w e n n S i e b e i
d e r M o n t a g e d e s E r s a t z r a d e s f e s t -
stellen, dass die Unterlegscheiben
b e i m F e s t z i e h e n d e r S c h r a u b e n
k e i n e n K o n t a k t m i t d e m S t a h -
lersatzrad haben. Das Rad wird
durch den konischen Druck der
e i n z e l n e n S c h r a u b e n g e h a l t e n . Rad entnehmen
L ö s e n S i e d i e m i t t l e r e g e l b e S c h r a u b e .
H e b e n S i e d a s E r s a t z r a d h i n t e n a n
u n d z i e h e n S i e e s z u s i c h h e r a n .
N e h m e n S i e d a s R a d a u s d e m K o f -
ferraum.
Rad verstauen
V e r s t a u e n S i e d a s R a d w i e d e r a n
seinem Platz.
L ö s e n S i e d i e m i t t l e r e g e l b e S c h r a u b e
mit einigen Umdrehungen und setzen
S i e s i e d a n n a u f d i e R a d m i t t e .
Z i e h e n S i e d i e m i t t l e r e S c h r a u b e b i s
zum hörbaren Einrasten fest, damit
das Rad richtigen Halt hat.
V e r s t a u e n S i e d e n W e r k z e u g b e h ä l -
t e r w i e d e r i n d e r M i t t e d e s R a d e s .
S c h l a g e n S i e d e n B o d e n b e l a g d e s
Kofferraums wieder um.
Reifendrucküberwachung
D a s E r s a t z r a d h a t k e i n e n S e n s o r .
Das defekte Rad muss von einem
Vertreter des PEUGEOT-Händler-
netzes repariert werden.
Page 134 of 218
i
138

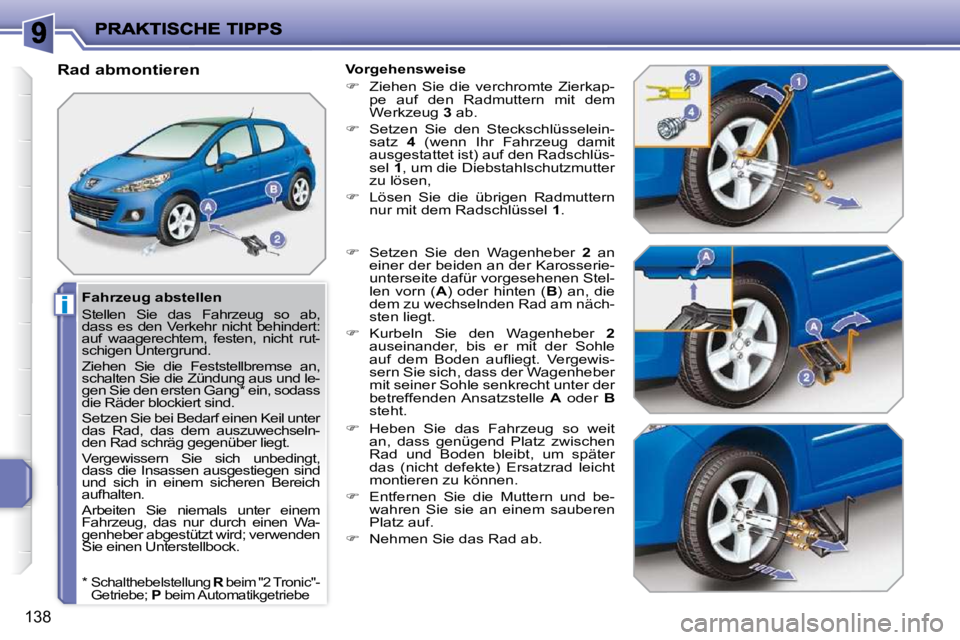

Fahrzeug abstellen
S t e l l e n S i e d a s F a h r z e u g s o a b ,
d a s s e s d e n V e r k e h r n i c h t b e h i n d e r t :
auf waagerechtem, festen, nicht rut-
schigen Untergrund.
Z i e h e n S i e d i e F e s t s t e l l b r e m s e a n ,
s c h a l t e n S i e d i e Z ü n d u n g a u s u n d l e -
g e n S i e d e n e r s t e n G a n g * e i n , s o d a s s
die Räder blockiert sind.
S e t z e n S i e b e i B e d a r f e i n e n K e i l u n t e r
das Rad, das dem auszuwechseln-
den Rad schräg gegenüber liegt.
V e r g e w i s s e r n S i e s i c h u n b e d i n g t ,
dass die Insassen ausgestiegen sind
und sich in einem sicheren Bereich
aufhalten.
A r b e i t e n S i e n i e m a l s u n t e r e i n e m
Fahrzeug, das nur durch einen Wa-
genheber abgestützt wird; verwenden
S i e e i n e n U n t e r s t e l l b o c k .
Rad abmontieren
Vorgehensweise
Z i e h e n S i e d i e v e r c h r o m t e Z i e r k a p -
pe auf den Radmuttern mit dem
Werkzeug 3 ab.
S e t z e n S i e d e n S t e c k s c h l ü s s e l e i n -
satz 4 (wenn Ihr Fahrzeug damit
a u s g e s t a t t e t i s t ) a u f d e n R a d s c h l ü s -
sel 1 , um die Diebstahlschutzmutter
zu lösen,
L ö s e n S i e d i e ü b r i g e n R a d m u t t e r n
nur mit dem Radschlüssel 1 .
S e t z e n S i e d e n W a g e n h e b e r 2 an
einer der beiden an der Karosserie-
u n t e r s e i t e d a f ü r v o r g e s e h e n e n S t e l -
len vorn ( A ) o d e r h i n t e n ( B ) a n , d i e
dem zu wechselnden Rad am näch-
sten liegt.
K u r b e l n S i e d e n W a g e n h e b e r 2
a u s e i n a n d e r , b i s e r m i t d e r S o h l e
a u f d e m B o d e n a u fl i e g t . V e r g e w i s -
s e r n S i e s i c h , d a s s d e r W a g e n h e b e r
m i t s e i n e r S o h l e s e n k r e c h t u n t e r d e r
betreffenden Ansatzstelle A oder B
steht.
H e b e n S i e d a s F a h r z e u g s o w e i t
an, dass genügend Platz zwischen
Rad und Boden bleibt, um später
d a s ( n i c h t d e f e k t e ) E r s a t z r a d l e i c h t
montieren zu können.
E n t f e r n e n S i e d i e M u t t e r n u n d b e -
w a h r e n S i e s i e a n e i n e m s a u b e r e n
Platz auf.
N e h m e n S i e d a s R a d a b .
* S c h a l t h e b e l s t e l l u n g R beim "2 Tronic"-
Getriebe; P beim Automatikgetriebe
Page 135 of 218
i
139

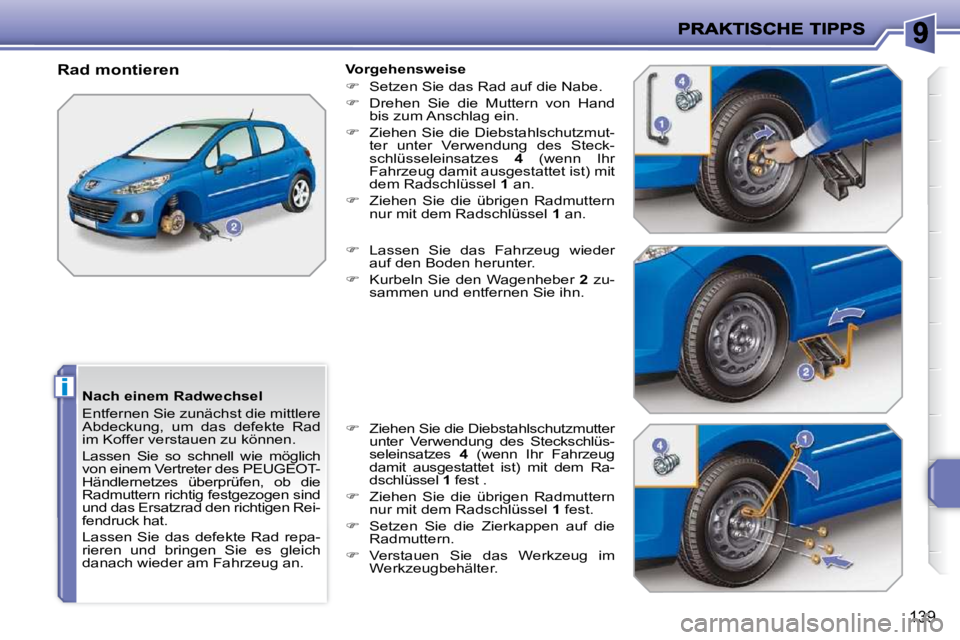

Nach einem Radwechsel
E n t f e r n e n S i e z u n ä c h s t d i e m i t t l e r e
Abdeckung, um das defekte Rad
im Koffer verstauen zu können.
L a s s e n S i e s o s c h n e l l w i e m ö g l i c h
von einem Vertreter des PEUGEOT-
Händlernetzes überprüfen, ob die
Radmuttern richtig festgezogen sind
und das Ersatzrad den richtigen Rei-
fendruck hat.
L a s s e n S i e d a s d e f e k t e R a d r e p a -
r i e r e n u n d b r i n g e n S i e e s g l e i c h
danach wieder am Fahrzeug an.
Rad montieren
Vorgehensweise
S e t z e n S i e d a s R a d a u f d i e N a b e .
D r e h e n S i e d i e M u t t e r n v o n H a n d
bis zum Anschlag ein.
Z i e h e n S i e d i e D i e b s t a h l s c h u t z m u t -
t e r u n t e r V e r w e n d u n g d e s S t e c k -
schlüsseleinsatzes 4 (wenn Ihr
F a h r z e u g d a m i t a u s g e s t a t t e t i s t ) m i t
dem Radschlüssel 1 an.
Z i e h e n S i e d i e ü b r i g e n R a d m u t t e r n
nur mit dem Radschlüssel 1 an.
L a s s e n S i e d a s F a h r z e u g w i e d e r
auf den Boden herunter.
K u r b e l n S i e d e n W a g e n h e b e r 2 zu-
s a m m e n u n d e n t f e r n e n S i e i h n .
Z i e h e n S i e d i e D i e b s t a h l s c h u t z m u t t e r
u n t e r V e r w e n d u n g d e s S t e c k s c h l ü s -
seleinsatzes 4 (wenn Ihr Fahrzeug
d a m i t a u s g e s t a t t e t i s t ) m i t d e m R a -
dschlüssel 1 fest .
Z i e h e n S i e d i e ü b r i g e n R a d m u t t e r n
nur mit dem Radschlüssel 1 fest.
S e t z e n S i e d i e Z i e r k a p p e n a u f d i e
Radmuttern.
V e r s t a u e n S i e d a s W e r k z e u g i m
Werkzeugbehälter.
Page 136 of 218
ii
140

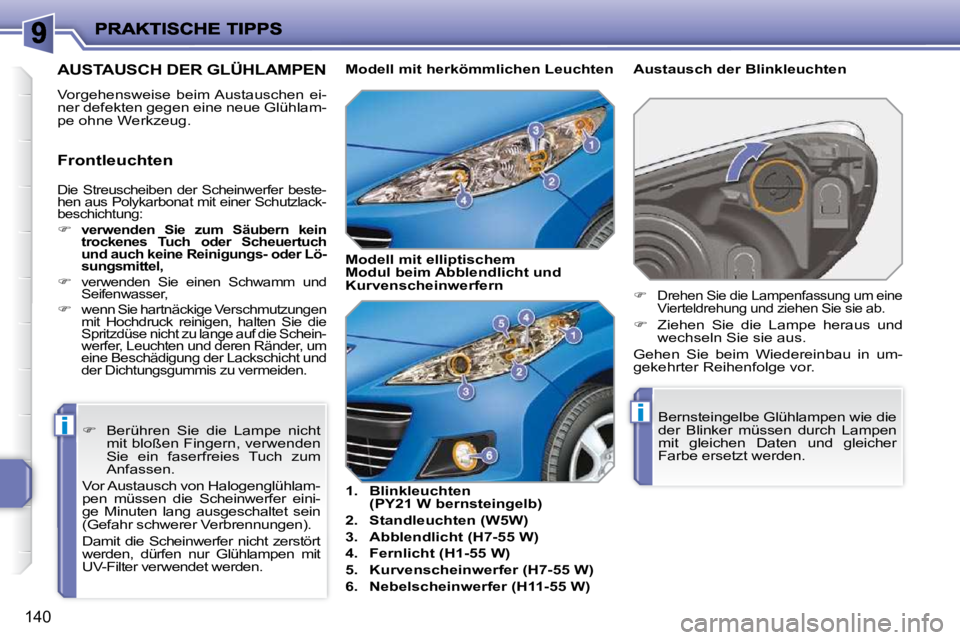

D i e S t r e u s c h e i b e n d e r S c h e i n w e r f e r b e s t e -
h e n a u s P o l y k a r b o n a t m i t e i n e r S c h u t z l a c k -
b e s c h i c h t u n g :
verwenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder Lö-
sungsmittel,
v e r w e n d e n S i e e i n e n S c h w a m m u n d
S e i f e n w a s s e r ,
w e n n S i e h a r t n ä c k i g e V e r s c h m u t z u n g e n
m i t H o c h d r u c k r e i n i g e n , h a l t e n S i e d i e
S p r i t z d ü s e n i c h t z u l a n g e a u f d i e S c h e i n -
werfer, Leuchten und deren Ränder, um
eine Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.
Frontleuchten
AUSTAUSCH DER GLÜHLAMPEN
Vorgehensweise beim Austauschen ei-
ner defekten gegen eine neue Glühlam-
pe ohne Werkzeug. Austausch der Blinkleuchten
Bernsteingelbe Glühlampen wie die
der Blinker müssen durch Lampen
mit gleichen Daten und gleicher
Farbe ersetzt werden.
D r e h e n S i e d i e L a m p e n f a s s u n g u m e i n e
V i e r t e l d r e h u n g u n d z i e h e n S i e s i e a b .
Z i e h e n S i e d i e L a m p e h e r a u s u n d
w e c h s e l n S i e s i e a u s .
G e h e n S i e b e i m W i e d e r e i n b a u i n u m -
gekehrter Reihenfolge vor.
Modell mit herkömmli
chen Leuchten
1. Blinkleuchten
(PY21 W bernsteingelb)
2. Standleuchten (W5W)
3. Abblendlicht (H7-55 W)
4. Fernlicht (H1-55 W)
5. Kurvenscheinwerfer (H7-55 W)
6. Nebelscheinwerfer (H11-55 W)
B e r ü h r e n S i e d i e L a m p e n i c h t
m i t b l o ß e n F i n g e r n , v e r w e n d e n
S i e e i n f a s e r f r e i e s T u c h z u m
Anfassen.
Vor Austausch von Halogenglühlam-
p e n m ü s s e n d i e S c h e i n w e r f e r e i n i -
g e M i n u t e n l a n g a u s g e s c h a l t e t s e i n
( G e f a h r s c h w e r e r V e r b r e n n u n g e n ) .
D a m i t d i e S c h e i n w e r f e r n i c h t z e r s t ö r t
werden, dürfen nur Glühlampen mit
UV-Filter verwendet werden. Modell mit elliptischem
Modul beim Abblendlicht und
Kurvenscheinwerfern
Page 137 of 218
141

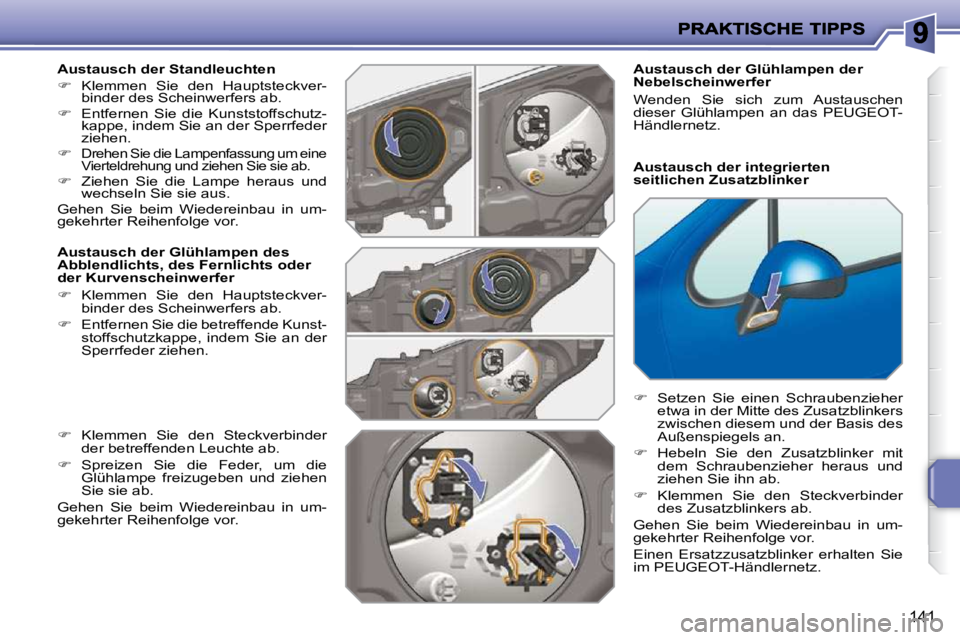

Austausch der Standleuchten
K l e m m e n S i e d e n H a u p t s t e c k v e r -
b i n d e r d e s S c h e i n w e r f e r s a b .
E n t f e r n e n S i e d i e K u n s t s t o f f s c h u t z -
k a p p e , i n d e m S i e a n d e r S p e r r f e d e r
ziehen.
D r e h e n S i e d i e L a m p e n f a s s u n g u m e i n e
V i e r t e l d r e h u n g u n d z i e h e n S i e s i e a b .
Z i e h e n S i e d i e L a m p e h e r a u s u n d
w e c h s e l n S i e s i e a u s .
G e h e n S i e b e i m W i e d e r e i n b a u i n u m -
gekehrter Reihenfolge vor.
Austausch der Glühlampen des
Abblendlichts, des Fernlichts oder
der Kurvenscheinwerfer
K l e m m e n S i e d e n H a u p t s t e c k v e r -
b i n d e r d e s S c h e i n w e r f e r s a b .
E n t f e r n e n S i e d i e b e t r e f f e n d e K u n s t -
s t o f f s c h u t z k a p p e , i n d e m S i e a n d e r
S p e r r f e d e r z i e h e n .
K l e m m e n S i e d e n S t e c k v e r b i n d e r
der betreffenden Leuchte ab.
S p r e i z e n S i e d i e F e d e r , u m d i e
Glühlampe freizugeben und ziehen
S i e s i e a b .
G e h e n S i e b e i m W i e d e r e i n b a u i n u m -
gekehrter Reihenfolge vor. Austausch der Glühlampen der
Nebelscheinwerfer
W e n d e n S i e s i c h z u m A u s t a u s c h e n
dieser Glühlampen an das PEUGEOT-
Händlernetz.
Austausch der integrierten
seitlichen Zusatzblinker
S e t z e n S i e e i n e n S c h r a u b e n z i e h e r
e t w a i n d e r M i t t e d e s Z u s a t z b l i n k e r s
zwischen diesem und der Basis des
A u ß e n s p i e g e l s a n .
H e b e l n S i e d e n Z u s a t z b l i n k e r m i t
d e m S c h r a u b e n z i e h e r h e r a u s u n d
z i e h e n S i e i h n a b .
K l e m m e n S i e d e n S t e c k v e r b i n d e r
d e s Z u s a t z b l i n k e r s a b .
G e h e n S i e b e i m W i e d e r e i n b a u i n u m -
gekehrter Reihenfolge vor.
E i n e n E r s a t z z u s a t z b l i n k e r e r h a l t e n S i e
im PEUGEOT-Händlernetz.
Page 138 of 218
i
i
142

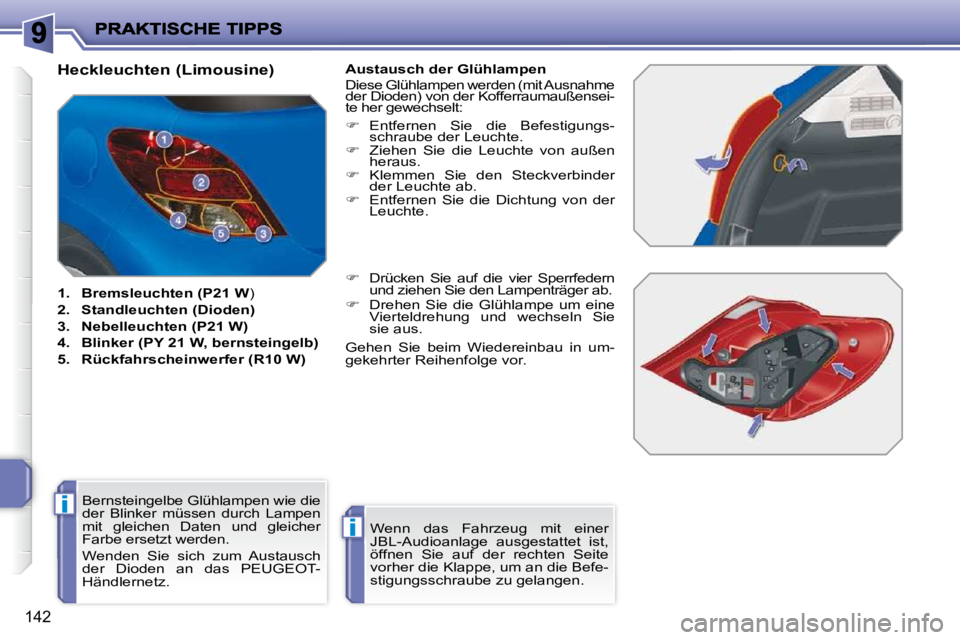

Heckleuchten (Limousine)
1. Bremsleuchten (P21 W )
2. Standleuchten (Dioden)
3. Nebelleuchten (P21 W)
4. Blinker (PY 21 W, bernsteingelb)
5. Rückfahrscheinwerfer (R10 W) Austausch der Glühlampen
Diese Glühlampen werden (mit Ausnahme
d e r D i o d e n ) v o n d e r K o f f e r r a u m a u ß e n s e i -
t e h e r g e w e c h s e l t :
E n t f e r n e n S i e d i e B e f e s t i g u n g s -
schraube der Leuchte.
Z i e h e n S i e d i e L e u c h t e v o n a u ß e n
heraus.
K l e m m e n S i e d e n S t e c k v e r b i n d e r
der Leuchte ab.
E n t f e r n e n S i e d i e D i c h t u n g v o n d e r
Leuchte.
D r ü c k e n S i e a u f d i e v i e r S p e r r f e d e r n
u n d z i e h e n S i e d e n L a m p e n t r ä g e r a b .
D r e h e n S i e d i e G l ü h l a m p e u m e i n e
V i e r t e l d r e h u n g u n d w e c h s e l n S i e
sie aus.
Wenn das Fahrzeug mit einer
JBL-Audioanlage ausgestattet ist,
ö f f n e n S i e a u f d e r r e c h t e n S e i t e
vorher die Klappe, um an die Befe-
stigungsschraube zu gelangen.
Bernsteingelbe Glühlampen wie die
der Blinker müssen durch Lampen
mit gleichen Daten und gleicher
Farbe ersetzt werden.
W e n d e n S i e s i c h z u m A u s t a u s c h
der Dioden an das PEUGEOT-
Händlernetz. G e h e n S i e b e i m W i e d e r e i n b a u i n u m -
gekehrter Reihenfolge vor.
Page 139 of 218
!
143

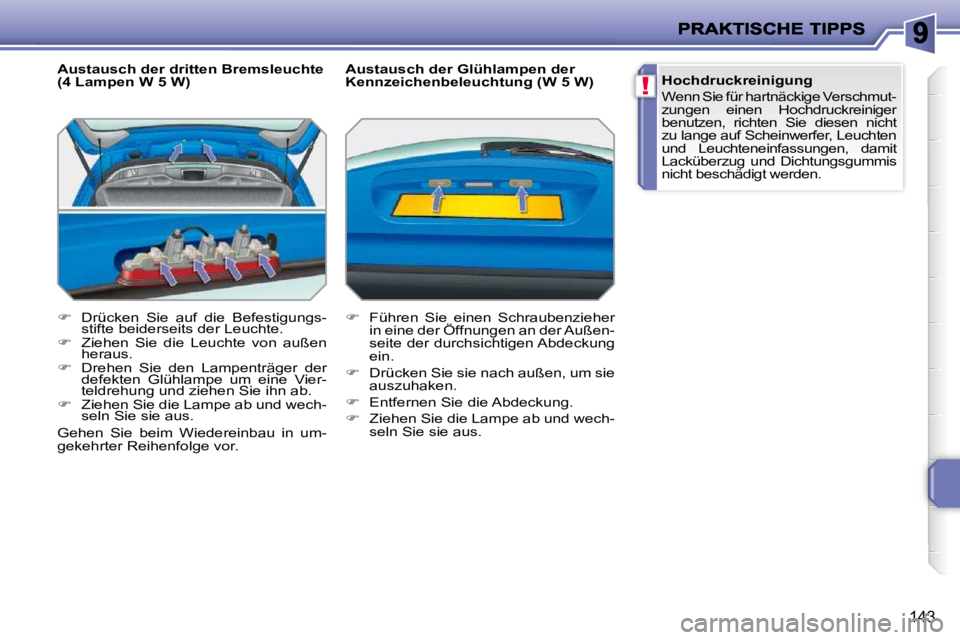

Austausch der dritten Bremsleuchte
(4 Lampen W 5 W)
D r ü c k e n S i e a u f d i e B e f e s t i g u n g s -
stifte beiderseits der Leuchte.
Z i e h e n S i e d i e L e u c h t e v o n a u ß e n
heraus.
D r e h e n S i e d e n L a m p e n t r ä g e r d e r
defekten Glühlampe um eine Vier-
t e l d r e h u n g u n d z i e h e n S i e i h n a b .
Z i e h e n S i e d i e L a m p e a b u n d w e c h -
s e l n S i e s i e a u s . Austausch der Glühlampen der
Kennzeichenbeleuchtung (W 5 W)
F ü h r e n S i e e i n e n S c h r a u b e n z i e h e r
i n e i n e d e r Ö f f n u n g e n a n d e r A u ß e n -
seite der durchsichtigen Abdeckung
ein.
D r ü c k e n S i e s i e n a c h a u ß e n , u m s i e
auszuhaken.
E n t f e r n e n S i e d i e A b d e c k u n g .
Z i e h e n S i e d i e L a m p e a b u n d w e c h -
s e l n S i e s i e a u s .
G e h e n S i e b e i m W i e d e r e i n b a u i n u m -
gekehrter Reihenfolge vor.
Hochdruckreinigung
W e n n S i e f ü r h a r t n ä c k i g e V e r s c h m u t -
zungen einen Hochdruckreiniger
b e n u t z e n , r i c h t e n S i e d i e s e n n i c h t
z u l a n g e a u f S c h e i n w e r f e r , L e u c h t e n
und Leuchteneinfassungen, damit
Lacküberzug und Dichtungsgummis
nicht beschädigt werden.
Page 140 of 218
i
144

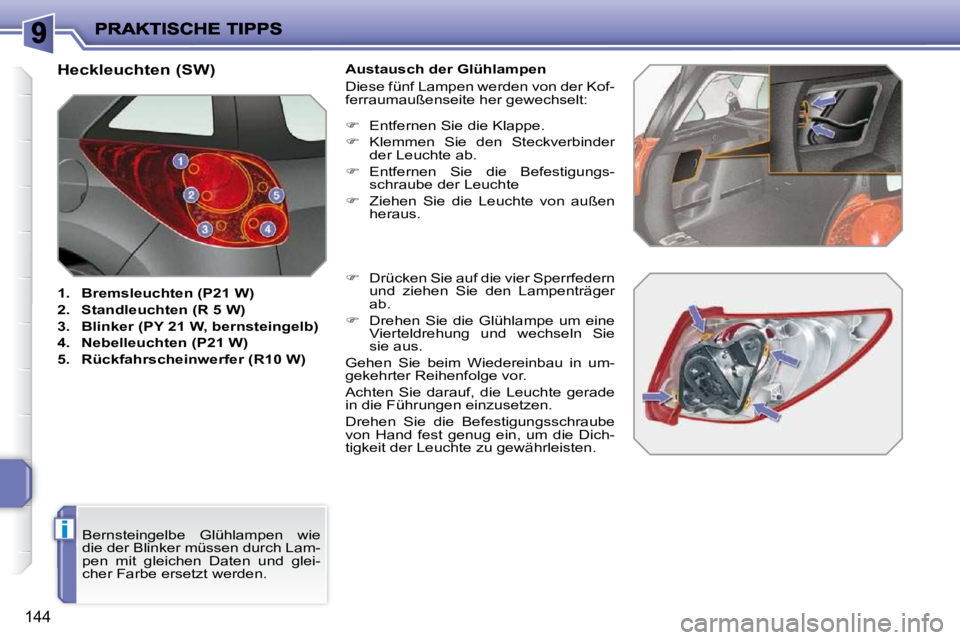

Heckleuchten (SW)
1. Bremsleuchten (P21 W)
2. Standleuchten (R 5 W)
3. Blinker (PY 21 W, bernsteingelb)
4. Nebelleuchten (P21 W)
5. Rückfahrscheinwerfer (R10 W) Austausch der Glühlampen
Diese fünf Lampen werden von der Kof-
f e r r a u m a u ß e n s e i t e h e r g e w e c h s e l t :
E n t f e r n e n S i e d i e K l a p p e .
K l e m m e n S i e d e n S t e c k v e r b i n d e r
der Leuchte ab.
E n t f e r n e n S i e d i e B e f e s t i g u n g s -
schraube der Leuchte
Z i e h e n S i e d i e L e u c h t e v o n a u ß e n
heraus.
D r ü c k e n S i e a u f d i e v i e r S p e r r f e d e r n
u n d z i e h e n S i e d e n L a m p e n t r ä g e r
ab.
D r e h e n S i e d i e G l ü h l a m p e u m e i n e
V i e r t e l d r e h u n g u n d w e c h s e l n S i e
sie aus.
G e h e n S i e b e i m W i e d e r e i n b a u i n u m -
gekehrter Reihenfolge vor.
A c h t e n S i e d a r a u f , d i e L e u c h t e g e r a d e
in die Führungen einzusetzen.
D r e h e n S i e d i e B e f e s t i g u n g s s c h r a u b e
von Hand fest genug ein, um die Dich-
tigkeit der Leuchte zu gewährleisten.
Bernsteingelbe Glühlampen wie
die der Blinker müssen durch Lam-
pen mit gleichen Daten und glei-
cher Farbe ersetzt werden.
