18

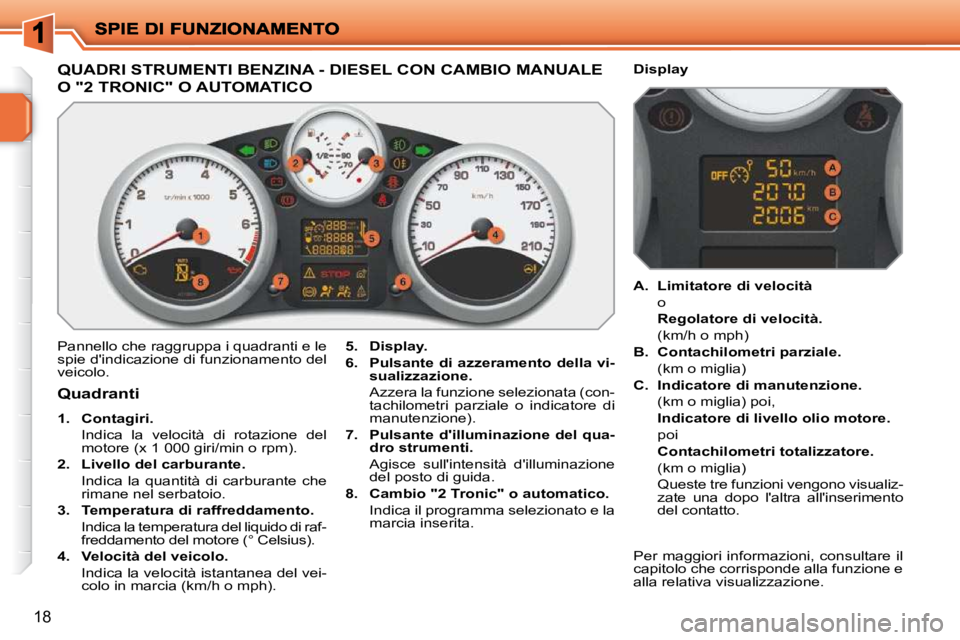

QUADRI STRUMENTI BENZINA - DIESEL CON CAMBIO MANUALE
O "2 TRONIC" O AUTOMATICO
Pannello che raggruppa i quadranti e le
spie d'indicazione di funzionamento del
veicolo.
5. Display.
6. Pulsante di azzeramento della vi-
sualizzazione.
Azzera la funzione selezionata (con- tachilometri parziale o indicatore di
manutenzione).
7. Pulsante d'illuminazione del qua-
dro strumenti.
Agisce sull'intensità d'illuminazione del posto di guida.
8. Cambio " 2 Tronic" o automatico.
Indica il programma selezionato e la marcia inserita.
Quadranti
1. Contagiri.
Indica la velocità di rotazione del motore (x 1 000 giri/min o rpm).
2. Livello del carburante.
Indica la quantità di carburante che rimane nel serbatoio.
3. Temperatura di raffreddamento.
Indica la temperatura del liquido di raf- freddamento del motore (° Celsius).
4. Velocità del veicolo.
Indica la velocità istantanea del vei- colo in marcia (km/h o mph).
A. Limitatore di velocità
o
Regolatore di velocità.
(km/h o mph)
B. Contachilometri parziale.
(km o miglia)
C. Indicatore di manutenzione.
(km o miglia) poi,
Indicatore di livello olio motore.
poi
Contachilometri totalizzatore.
(km o miglia)
Queste tre funzioni vengono visualiz- zate una dopo l'altra all'inserimento
del contatto.
Display
Per maggiori informazioni, consultare il
capitolo che corrisponde alla funzione e
alla relativa visualizzazione.
Page 2 of 217
!
19
Spie
Riferimenti visivi che segnalano al guidatore lo stato di un sistema (spie di funzio-
namento o di disattivazione) o la presenza di un difetto (spi a d'allarme).
All'inserimento del contatto
All'inserimento del contatto, alcune spie d'allarm e si accendono per alcuni secondi.
All'avviamento del motore queste spie devono spegnersi.
Se restano accese, prima di mettersi in marcia, controllare la spia d'allarme inte-
ressata.
Allarmi associati
L'accensione di alcune spie può essere accompagnata da un segn ale sonoro e da
un messaggio sul display multifunzione. L a s p i a è a c c e s a i n m o d o fi s s o o
lampeggiante.
Alcune spie possono accendersi in
due modi. Soltanto mettendo in re-
lazione il tipo di accensione con lo
stato di funzionamento del veicolo
è possibile capire se la situazione
è normale o se è presente un di-
fetto.

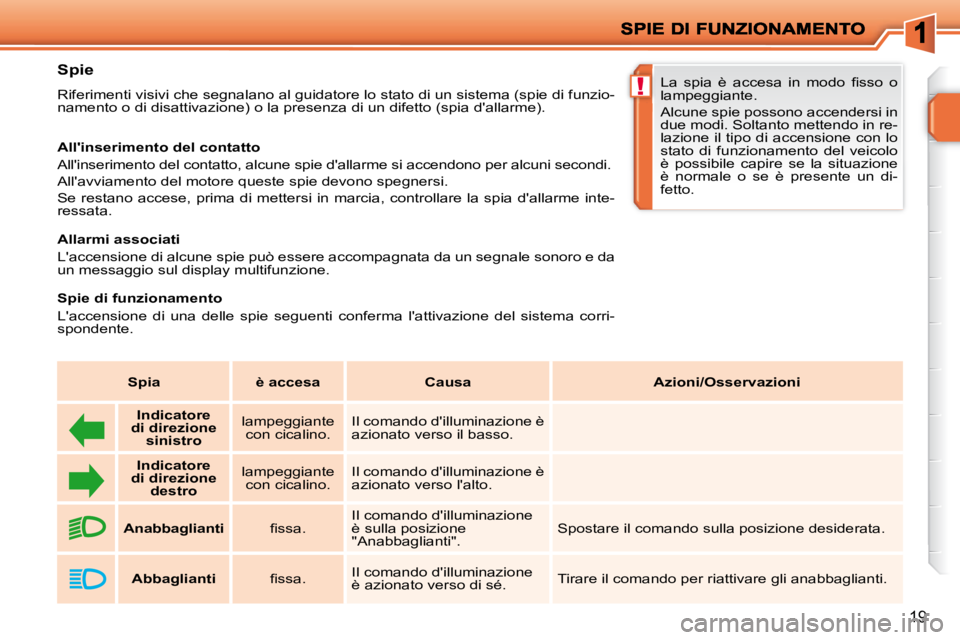

Spie di funzionamento
L'accensione di una delle spie seguenti conferma l'attivazio ne del sistema corri-
spondente.
Spia è accesa Causa Azioni/Osservazioni
Indicatore
di direzione sinistro lampeggiante
con cicalino. Il comando d'illuminazione è
azionato verso il basso.
Indicatore
di direzione destro lampeggiante
con cicalino. Il comando d'illuminazione è
azionato verso l'alto.
Anabbaglianti fi s s a . Il comando d'illuminazione
è sulla posizione
"Anabbaglianti". Spostare il comando sulla posizione desiderata.
Abbaglianti fi s s a . Il comando d'illuminazione
è azionato verso di sé. Tirare il comando per riattivare gli anabbaglianti.
Page 3 of 217
20

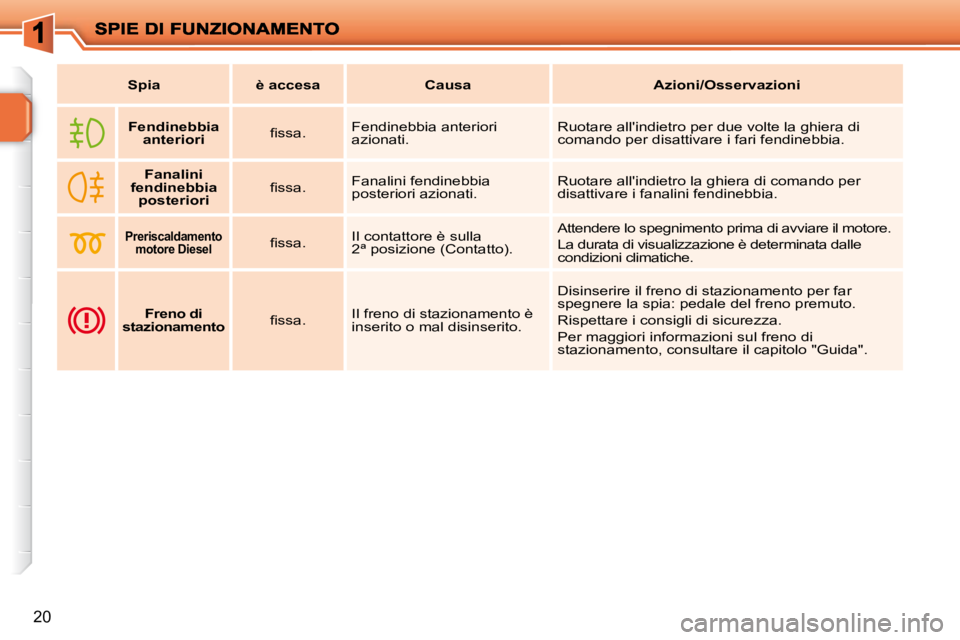

Spia è accesa Causa Azioni/Osservazioni
Fendinebbia
anteriori fi s s a . Fendinebbia anteriori
azionati. Ruotare all'indietro per due volte la ghiera di
comando per disattivare i fari fendinebbia.
Fanalini
fendinebbia posteriori fi s s a .
Fanalini fendinebbia
posteriori azionati. Ruotare all'indietro la ghiera di comando per
disattivare i fanalini fendinebbia.
Preriscaldamento
motore Diesel fi s s a . Il contattore è sulla
2ª posizione (Contatto). Attendere lo spegnimento prima di avviare il motor
e.
La durata di visualizzazione è determinata dalle
condizioni climatiche.
Freno di
stazionamento fi s s a . Il freno di stazionamento è
inserito o mal disinserito. Disinserire il freno di stazionamento per far
spegnere la spia: pedale del freno premuto.
Rispettare i consigli di sicurezza.
Per maggiori informazioni sul freno di
stazionamento, consultare il capitolo "Guida".
Page 4 of 217
21

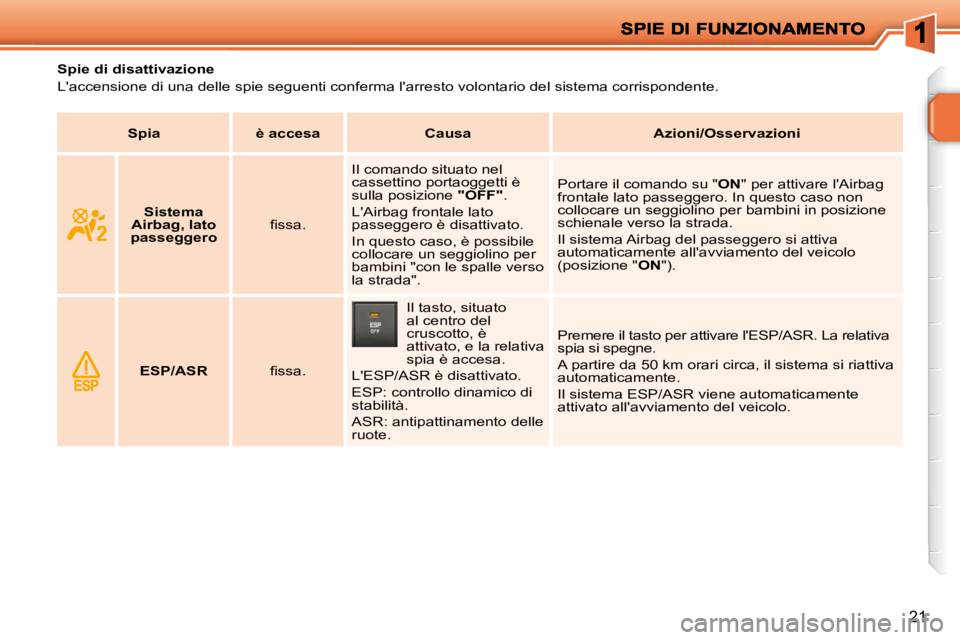

Spie di disattivazione
L'accensione di una delle spie seguenti conferma l'arresto volontario del sistema corrispondente.
Spia è accesa Causa Azioni/Osservazioni
S
istema
Airba
g,
lato
passeggero fi s s a . Il comando situato nel
cassettino portaoggetti è
sulla posizione
"OFF".
L'Airbag frontale lato
passeggero è disattivato.
In questo caso, è possibile
collocare un seggiolino per
bambini "con le spalle verso
la strada". Portare il comando su "
ON " per attivare l'Airbag
frontale lato passeggero. In questo caso non
collocare un seggiolino per bambini in posizione
schienale verso la strada.
Il sistema Airbag del passeggero si attiva
automaticamente all'avviamento del veicolo
(posizione " ON ").
ESP/ASR fi s s a . Il tasto, situato
al centro del
cruscotto, è
attivato, e la relativa
spia è accesa.
L'ESP/ASR è disattivato.
ESP: controllo dinamico di
stabilità.
ASR: antipattinamento delle
ruote. Premere il tasto per attivare l'ESP/ASR. La relati
va
spia si spegne.
A partire da 50 km orari circa, il sistema si riattiva
automaticamente.
Il sistema ESP/ASR viene automaticamente
attivato all'avviamento del veicolo.
Page 5 of 217
!
22

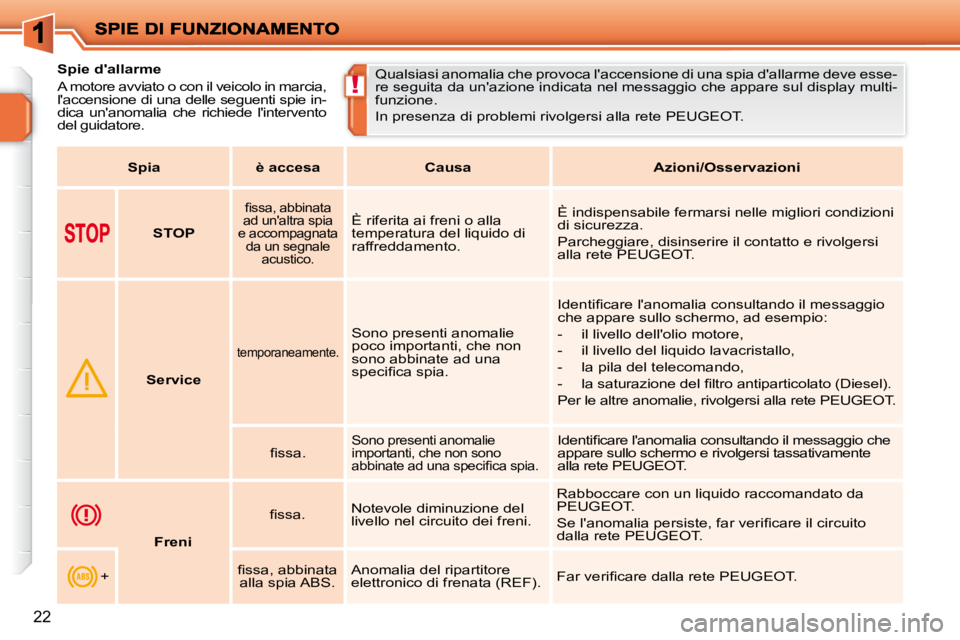

Spie d'allarme
A motore avviato o con il veicolo in marcia,
l'accensione di una delle seguenti spie in-
dica un'anomalia che richiede l'intervento
del guidatore. Qualsiasi anomalia che provoca l'accensione di una spia d'all
arme deve esse-
re seguita da un'azione indicata nel messaggio che appare sul display multi-
funzione.
In presenza di problemi rivolgersi alla rete PEUGEOT.
Spia è accesa Causa Azioni/Osservazioni
STOP
fi s s a , a b b i n a t a
ad un'altra spia
e accompagnata da un segnale acustico. È riferita ai freni o alla
temperatura del liquido di
raffreddamento. È indispensabile fermarsi nelle migliori condizioni
di sicurezza.
Parcheggiare, disinserire il contatto e rivolgersi
alla rete PEUGEOT.
Service
temporaneamente.
Sono presenti anomalie
poco importanti, che non
sono abbinate ad una
s p e c i fi c a s p i a . I d e n t i fi c a r e l ' a n o m a l i a c o n s u l t a n d o i l m e s s a g g i o
che appare sullo schermo, ad esempio:
- il livello dell'olio motore,
- il livello del liquido lavacristallo,
- la pila del telecomando,
- l a s a t u r a z i o n e d e l fi l t r o a n t i p a r t i c o l a t o ( D i e s
e l ) .
Per le altre anomalie, rivolgersi alla rete PEUGEO T.
fi s s a .
Sono presenti anomalie
importanti, che non sono
a b b i n a t e a d u n a s p e c i fi c a s p i a . I d e n t i fi c a r e l ' a n o m a l i a c o n s u l t a n d o i l m e s s a g g i o c h e
appare sullo schermo e rivolgersi tassativamente
alla rete PEUGEOT.
Freni fi s s a .
Notevole diminuzione del
livello nel circuito dei freni. Rabboccare con un liquido raccomandato da
PEUGEOT.
S e l ' a n o m a l i a p e r s i s t e , f a r v e r i fi c a r e i l c i r c u i t o
dalla rete PEUGEOT.
+ fi s s a , a b b i n a t a
alla spia ABS. Anomalia del ripartitore
elettronico di frenata (REF).
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Page 6 of 217
23

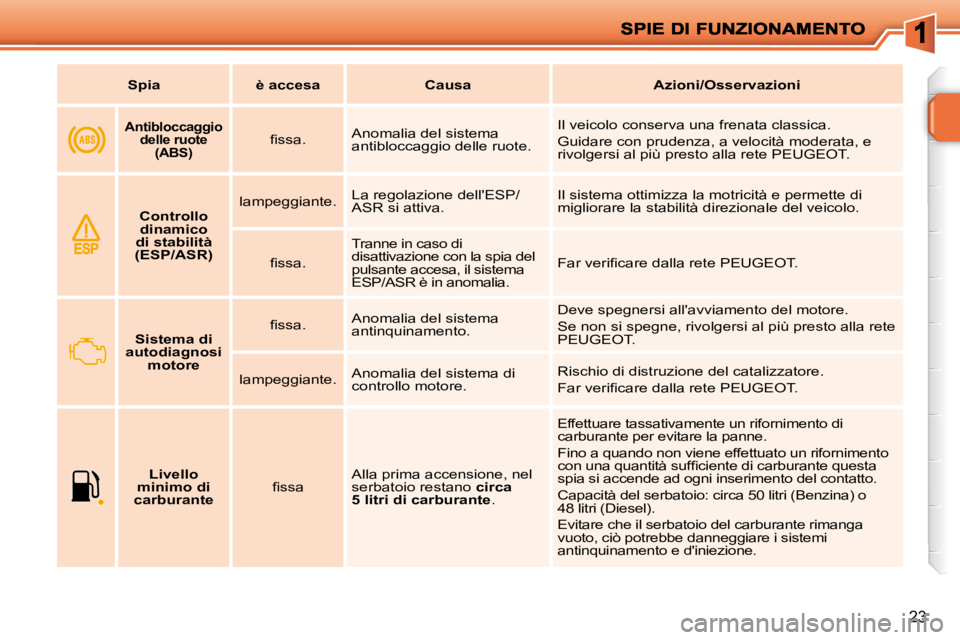

Spia è accesa Causa Azioni/Osservazioni
Antibloccaggio
delle ruote (ABS) fi s s a . Anomalia del sistema
antibloccaggio delle ruote. Il veicolo conserva una frenata classica.
Guidare con prudenza, a velocità moderata, e
rivolgersi al più presto alla rete PEUGEOT.
Controllo
dinamico
di stabilità
(ESP/ASR) lampeggiante.
La regolazione dell'ESP/
ASR si attiva. Il sistema ottimizza la motricità e permette di
migliorare la stabilità direzionale del veicolo.
fi s s a . Tranne in caso di
disattivazione con la spia del
pulsante accesa, il sistema
ESP/ASR è in anomalia. F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Sistema di
autodiagnosi motore fi s s a .
Anomalia del sistema
antinquinamento. Deve spegnersi all'avviamento del motore.
Se non si spegne, rivolgersi al più presto alla rete
PEUGEOT.
lampeggiante. Anomalia del sistema di
controllo motore. Rischio di distruzione del catalizzatore.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Livello
minimo di
carburante fi s s a Alla prima accensione, nel
serbatoio restano
circa
5 litri di carburante . Effettuare tassativamente un rifornimento di
carburante per evitare la panne.
Fino a quando non viene effettuato un rifornimento
c o n u n a q u a n t i t à s u f fi c i e n t e d i c a r b u r a n t e q u e s t a
spia si accende ad ogni inserimento del contatto.
Capacità del serbatoio: circa 50 litri (Benzina) o
48 litri (Diesel).
Evitare che il serbatoio del carburante rimanga
vuoto, ciò potrebbe danneggiare i sistemi
antinquinamento e d'iniezione.
Page 7 of 217
24
Spia è accesa Causa Azioni/Osservazioni

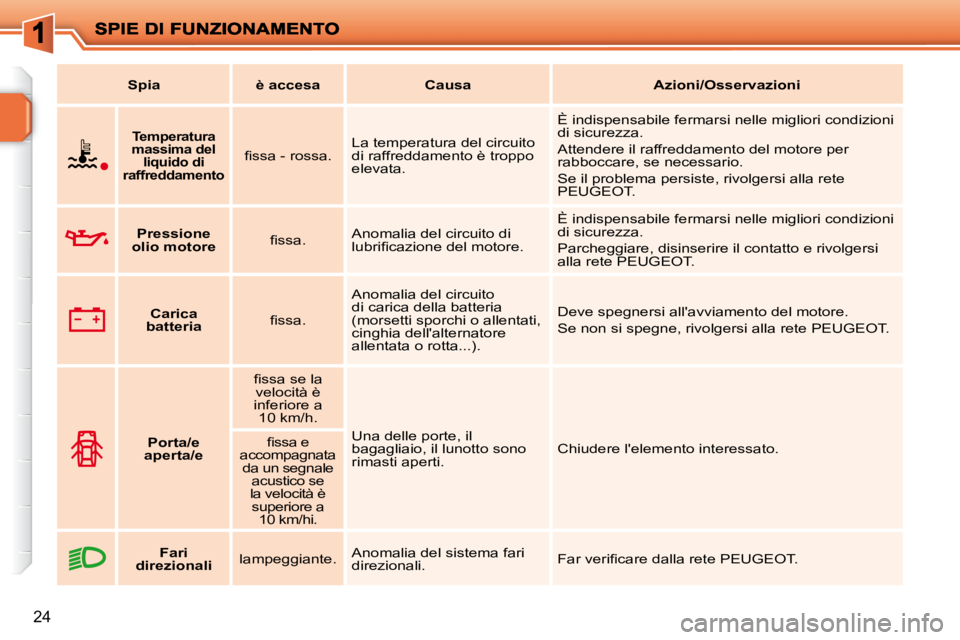

Temperatura
massima del liquido di
raffreddamento
fi s s a - r o s s a . La temperatura del circuito
di raffreddamento è troppo
elevata. È indispensabile fermarsi nelle migliori condizioni
di sicurezza.
Attendere il raffreddamento del motore per
rabboccare, se necessario.
Se il problema persiste, rivolgersi alla rete
PEUGEOT.
Pressione
olio motore fi s s a . Anomalia del circuito di
l u b r i fi c a z i o n e d e l m o t o r e . È indispensabile fermarsi nelle migliori condizioni
di sicurezza.
Parcheggiare, disinserire il contatto e rivolgersi
alla rete PEUGEOT.
Carica
batteria fi s s a . Anomalia del circuito
di carica della batteria
(morsetti sporchi o allentati,
cinghia dell'alternatore
allentata o rotta...). Deve spegnersi all'avviamento del motore.
Se non si spegne, rivolgersi alla rete PEUGEOT.
Porta/e
aperta/e fi s s a s e l a
velocità è
inferiore a 10 km/h.
Una delle porte, il
bagagliaio, il lunotto sono
rimasti aperti. Chiudere l'elemento interessato.
fi s s a e
accompagnata da un segnale acustico se
la velocità è superiore a 10 km/hi.
Fari
direzionali lampeggiante. Anomalia del sistema fari
direzionali. F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Page 8 of 217
25

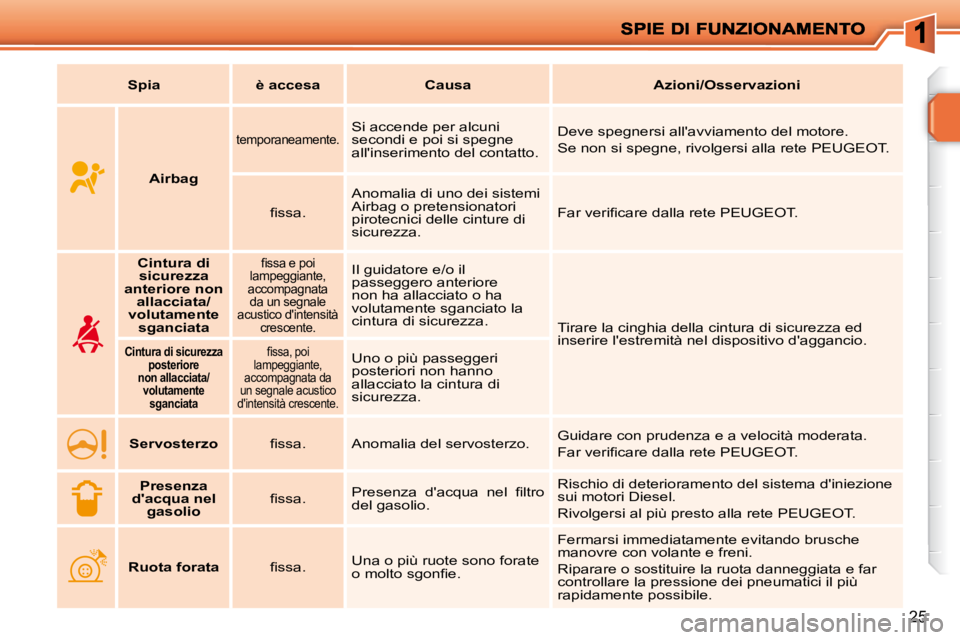

Spia è accesa Causa Azioni/Osservazioni
Airbag
temporaneamente. Si accende per alcuni
secondi e poi si spegne
all'inserimento del contatto. Deve spegnersi all'avviamento del motore.
Se non si spegne, rivolgersi alla rete PEUGEOT.
fi s s a . Anomalia di uno dei sistemi
Airbag o pretensionatori
pirotecnici delle cinture di
sicurezza. F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Cintura di
sicurezza
anteriore non allacciata/
volutamente sganciata fi s s a e p o i
lampeggiante,
accompagnata da un segnale
acustico d'intensità crescente. Il guidatore e/o il
passeggero anteriore
non ha allacciato o ha
volutamente sganciato la
cintura di sicurezza. Tirare la cinghia della cintura di sicurezza ed
inserire l'estremità nel dispositivo d'aggancio.
Cintura
di sicurezza
posteriore
non allacciata/ volutamente sganciata fi s s a , p o i
lampeggiante,
accompagnata da
un segnale acustico
d'intensità crescente. Uno o più passeggeri
posteriori non hanno
allacciato la cintura di
sicurezza.
Servosterzo fi s s a . Anomalia del servosterzo. Guidare con prudenza e a velocità moderata.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Presenza
d'acqua nel gasolio fi s s a .
P r e s e n z a d ' a c q u a n e l fi l t r o
del gasolio. Rischio di deterioramento del sistema d'iniezione
sui motori Diesel.
Rivolgersi al più presto alla rete PEUGEOT.
Ruota forata
fi s s a . Una o più ruote sono forate
o m o l t o s g o n fi e . Fermarsi immediatamente evitando brusche
manovre con volante e freni.
Riparare o sostituire la ruota danneggiata e far
controllare la pressione dei pneumatici il più
rapidamente possibile.
Page 9 of 217
26
Indicatore di manutenzione
Sistema che indica al guidatore la sca-
denza della successiva manutenzione
da far effettuare secondo il programma
di manutenzione del costruttore.
Questa scadenza è calcolata a partire
dall'ultimo azzeramento dell'indicatore.
È determinata da due parametri:
- il chilometraggio percorso,
- il tempo trascorso dall'ultima manu-tenzione. Scadenza di manutenzione
superiore a 1.000 Km
Ad ogni inserimento del contatto, la chiave che
simboleggia le operazioni di manutenzione si
accende per 5 secondi. La linea di visualizza-
zione del contachilometri totalizzatore indica il
numero di chilometri che si possono ancora
p e r c o r r e r e fi n o a l l a p r o s s i m a m a n u t e n z i o n e .
Esempio: si possono ancora percorrere
4 . 8 0 0 K m fi n o a l l a s u c c e s s i v a m a n u t e n z i o n e .
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del con-
tatto, la chiave si spegne ; il contachi-
lometri totalizzatore torna a funzionare
normalmente. Il display indica allora il
chilometraggio totale e parziale. Scadenza di manutenzione inferiore
a 1.000 Km
Esempio: si possono ancora percorrere
9 0 0 K m fi n o a l l a s u c c e s s i v a m a n u t e n z i o n e .
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contat-
to, il contachilometri totalizzatore torna
a funzionare normalmente. La chiave
rimane accesa , per segnalare che a
breve dovrà essere effettuata una ma-
nutenzione.
Page 10 of 217
i
i
27
Il chilometraggio che rimane da
percorrere può essere ponderato
dal fattore tempo, in funzione delle
abitudini di guida.
La chiave può quindi accendersi
anche se è stata superata la sca-
denza dei due anni.
Superamento della scadenza di manutenzione
Ad ogni inserimento del contatto, la
chiave lampeggia per 5 secondi, per
segnalare che a breve dovrà essere ef-
fettuata una manutenzione.
Esempio: la scadenza di manutenzione
è stata superata di 300 Km.
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contat-
to, il contachilometri totalizzatore torna
a funzionare normalmente. La chiave
rimane accesa . Azzeramento dell'indicatore
di manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
La procedura di azzeramento è la se-
guente:
togliere il contatto,
premere il pulsante di azzeramento
del contachilometri parziale e tener-
lo premuto,
inserire il contatto; il display chilo-
metrico comincia il conteggio alla
rovescia,
quando il dispaly indica "=0" , rila-
sciare il pulsante; la chiave di ma-
nutenzione sparisce.
Dopo questa operazione, se si vuo-
le scollegare la batteria, bloccare il
veicolo ed attendere almeno cinque
minuti, altrimenti l'azzeramento non
verrà preso in considerazione.
