18
INSTRUMENTPANEL BENSIN-DIESELMOTOR MED MANUELL
GIRKASSE, "2 TRONIC" ELLER AUTOMATISK GIRKASSE
Oversikt over urskiver og kontrollamper
med indikasjon av bilens forskjellige
funksjoner.
5. Display.
6. Knapp for nullstilling av displayet.
Nullstiller den valgte funksjonen (trippteller eller vedlikeholdsindika-
tor).
7. Knapp for lys i instrumentpanelet.
Regulering av lysstyrken i instru- mentbordet.
8. 2 Tronic-girkasse eller automa-
tisk girkasse.
Indikerer det valgte programmet og det innlagte giret.
Urskiver
1. Turteller.
Indikerer motorens roteringshastig- het (x 1.000 o/min eller rpm).
2. Drivstoffnivå.
Indikerer mengden drivstoff som gjenstår i tanken.
3. Kjølevæsketermometer.
Indikerer temperaturen for kjøle- væsken i motoren (° Celsius).
4. Bilens hastighet.
Indikerer bilens hastighet i øyeblik- ket (km/t eller mph).
A. Hastighetsbegrenser
eller
Hastighetsregulator.
(km/t eller mph)
B. Trippteller.
(km eller miles)
C. Vedlikeholdsindikator.
(km eller miles) og deretter,
Indikator for motoroljenivå.
og deretter
Kilometerteller.
(km eller miles)
Disse tre funksjonene vises etter hverandre når tenningen skrus på.
Display
For nærmere informasjon, se det tilsva-
rende kapittelet og det tilsvarende dis-
playet.
Page 2 of 218
!
19
Lamper
Visuelle symboler som informerer føreren om at et system er i funksjon (kontrollam-
per for funksjon og nøytralisering) eller at det har oppstått e n feil (varsellampe).
Når tenningen settes på
Noen varsellamper lyser i noen sekunder når tenningen settes på .
Med en gang motoren starter, skal disse lampene slukke.
Dersom dette ikke er tilfelle, se informasjon om vedkommende varsell ampe før du
kjører.
Kombinerte varsler
Visse lamper kan lyse samtidig som det avgis et lydsignal og en me lding vises i
displayet for multifunksjoner. Lampen kan lyse vedvarende eller
blinke.
Visse lamper kan tennes på to må-
ter. Typen tenning må forbindes
med bilens funksjonstilstand for at
du skal kunne vite om situasjonen
er normal eller om det har oppstått
en feil.
Lamper for kjøring
Hvis en av de følgende lampene tennes betyr det at korrespond erende system har
blitt aktivert.
Indikator er tent Årsak Aktivering/Observasjoner
Venstre
blinklys blinklys med
lydsignal Lysbetjeningen er trykket
nedover.
Høyre
blinklys blinklys med
lydsignal Lysbetjeningen er trykket
oppover.
Nærlys vedvarende. Lysbetjeningen er i posisjon
"Nærlys". Drei betjeningen til ønsket posisjon.
Fjernlys vedvarende. Lysbetjeningen er trukket
mot deg. Trekk i betjeningen for å komme tilbake til
nærlys.
Page 3 of 218
20
Lampe er tent Årsak Aktivering/Observasjoner
Tåkelykter
foran vedvarende. Tåkelyktene foran er på. Drei ringen på betjeningen to ganger bakover for
å deaktivere tåkelyktene.
Tåkelys bak vedvarende. Tåkelysene bak er på. Drei ringen på betjeningen bakover for å
deaktivere tåkelysene.
Forvarming
dieselmotor vedvarende. Bryteren er i 2. posisjon
(Tenning) Vent til lampen slukker før du starter.
Varigheten for visning av lampen bestemmes av
klimatiske forhold.
Elektrisk
parkeringsbrems vedvarende. Den elektriske
parkeringsbremsen er
tiltrukket eller dårlig utløst. Løsne parkeringsbremsen for for å slukke
lampen; med foten på bremsepedalen.
Overhold sikkerhetsforskriftene.
For ytterligere informasjon om
parkeringsbremsen, se kapittel "Kjøring".
Page 4 of 218
21
Lamper for nøytralisering
Tenning av en av følgende lamper bekrefter at korresponderende system er blitt stanset med hensikt.
Lampe er tent Årsak Aktivering/Observasjoner
Kollisjonspute
på
passasjersiden vedvarende. B e t j e n i n g e n , s o m b e fi n n e r
seg i hanskerommet, er satt
på posisjon
"OFF" .
Kollisjonsputen foran
på passasjersiden er
nøytralisert.
I dette tilfellet kan du
installere et barnesete med
"ryggen i kjøreretning". Sett bryteren på posisjon
"ON" for å aktivere
kollisjonsputen foran på passasjersiden. I dette
tilfellet, installer ikke et barnesete med "ryggen i
kjøreretning".
Kollisjonsputen på passasjersiden blir automatisk
aktivert når bilen starter opp (posisjon "ON" ).
ESP
/
ASR vedvarende. Tasten, som er
plassert midt
på dashbordet,
er aktivert. Den
tilsvarende lampen
lyser.
ESP/ASR er deaktivert.
ESP: elektronisk
stabilitetsprogram.
ASR: antspinn hjul. Trykk på tasten for å aktivereESP/ASR. Lampen
slukker.
Når bilen kommer opp i en hastighet på over
50 km/t, vil systemet reaktiveres automatisk.
ESP/ASR-systemet iverksettes automatisk når
bilen startes opp.
Page 5 of 218
!
22
Varsellamper
Hvis en av disse lampene lyser når mo-
toren går eller bilen kjører, betyr det at
det har oppstått en feil som fordrer inn-
grep fra føreren. Enhver feil som fører til at en varsellampe tennes, skal være gjen
stand for
en ekstra diagnose ved lesing av meldingen som gis i displayet f or multifunk-
sjoner.
For alle typer feil, nøl ikke med å kontakte PEUGEOT-forhandlern ett.
Lampe er tent Årsak Aktivering/Observasjoner
STOP vedvarende,
forbundet
med en annen lampe og
medfulgt av et lydsignal. Den er forbundet
med bremsing eller
kjølevæsketemperatur.
Stopp bilen umiddelbart og overhold alle
sikkerhetsforskrifter.
Parker bilen, slå av tenningen og kontakt
PEUGEOT forhandlernett.
Service periodisk.
Det dreier seg om mindre
feil som ikke er forbundet
med en egen lampe. P r o b l e m e t i d e n t i fi s e r e s v e d a t d u l e s e r m e l d i n g e n
i displayet, for eksempel:
- motoroljenivået,
- spylervæskenivået,
- batteri fjernkontroll,
- t i l s t o p p i n g a v p a r t i k k e l fi l t e r e t ( d i e s e l ) .
For alle andre problemer, kontakt PEUGEOT
forhandlernett.
vedvarende. Det dreier seg om større feil
som ikke er forbundet med
en egen varsellampe. I d e n t i fi s e r p r o b l e m e t v e d h j e l p a v m e l d i n g e n
i displayet, og ta kontakt med PEUGEOT
forhandlernett.
Bremsing vedvarende.
Nivået i bremsekretsen har
sunket mye. Etterfyll bremsevæske med PEUGEOT-
referanse.
Hvis problemet fortsetter, få kontrollert kretsen i
PEUGEOT-forhandlernett.
+
vedvarende,
sammen med
lampen for ABS. Det er feil på den elektronisk
bremsekraftfordeleren
(REF). Få kontrollert utført i PEUGEOT-forhandlernettet.
Page 6 of 218
23
Lampe er tent Årsak Aktivering/Observasjoner
ABS
(antiblokkering av hjul) vedvarende. Det er noe feil på ABS-
systemet. Bilen beholder det klassiske bremsesystemet.
Kjør forsiktig i moderat hastighet, og ta raskt
kontakt med PEUGEOT-forhandlernett.
Elektronisk
stabilitetsprogram (ESP/ASR)
blinker. ESP/ASR-systemet er
aktivert. Systemet optimaliserer drivkraften og bedrer
bilens retningsstabilitet.
vedvarende. Hvis ikke nøytralisert og
lampen på knappen lyser,
har ESP/ASR-systemet en
funksjonsfeil. Få kontrollert utført i PEUGEOT-forhandlernettet.
Autodiagnose
motor vedvarende. Avgassystemet har en feil.
Denne lampen skal slukke når motoren starter.
Hvis den ikke slukker, ta rask kontakt med
PEUGEOT-forhandlernett.
blinker. Det er en feil på motorens
kontrollsystem. Risiko for ødeleggelse av katalysator.
Få kontrollert utført i PEUGEOT-forhandlernettet.
Lavt
drivstoffnivå vedvarende. Ved førstegangs tenning,
gjenstår det
ca. 5 liter
drivstoff i tanken. Foreta straks en etterfylling av drivstoff for å
unngå stans.
Denne lampen tennes hver gang tenningen
settes på, så lenge det ikke foretas en
tilstrekkelig etterfylling.
Tankkapasitet: ca. 50 liter (Bensin) eller 48 liter
(Diesel).
Kjør aldri til tanken er tom for drivstoff, dette kan
ødelegge avgass- og innsprøytningssystemene.
Page 7 of 218
24
Lampe er tent Årsak Aktivering/Observasjoner
Maks.
kjølevæsketemperatur vedvarende i
rødt. Temperaturen i kjølekretsen
er for høy. Stopp bilen umiddelbart og under så sikre forhold
som mulig.
Vent til motoren blir kald før du om nødvendig
etterfyller væske.
Hvis problemet fortsetter, ta kontakt med
PEUGEOT-forhandlernett.
Motoroljetrykk vedvarende. Det er noe feil på motorens
smøresystem. Stopp bilen umiddelbart og under så sikre forhold
som mulig.
Parker bilen, slå av tenningen og kontakt
PEUGEOT forhandlernett.
Batterilading vedvarende. Det er noe feil på batteriets
ladekrets (skitne eller løse
polklemmer, slakk eller
oppdelt dynamorem, osv.). Denne lampen skal slukke når motoren starter.
Dersom det ikke er tilfelle, kontakt PEUGEOT-
forhandlernett.
Åpen (åpne)
dør(er) vedvarende,
hvis bilen
kjører i under 10 km/t.
En dør, bagasjeromslokket
eller bakruten er åpen(t). Lukk vedkommende åpning.
vedvarende
og medfulgt av et
lydsignal hvis
hastigheten er over 10 km/t.
Svingbare
lyskastere blinker. Det er noe feil på de
svingbare lyskasterne. Få kontroll utført i PEUGEOT-forhandlernettet.
Page 8 of 218
25
Lampe er tent Årsak Aktivering/Observasjoner
Kollisjonsputer
periodisk. Denne lampen lyser i noen
sekunder, og slukker når
tenningen settes på. Denne lampen skal slukke når motoren starter.
Dersom det ikke er tilfelle, kontakt PEUGEOT.
vedvarende. Ett av systemen til
kollisjonsputene
eller de pyrotekniske
beltestrammerne har en feil. Få kontrollen utført i PEUGEOT-forhandlernettet.
Ikke-fastspent/
åpnet
sikkerhetsbelte foran vedvarende, og
blinker deretter, samtidig som det avgis
et stigende lydsignal. Føreren og/eller
forsetepassasjeren har ikke
spent fast beltet eller har
åpnet det.
Trekk i beltet og før endestykket inn i låsen.
Ikke-fastspent/
åpnet
sikkerhetsbelte bak vedvarende, og
blinker deretter, samtidig som det avgis et lydsignal. E n e l l e r fl e r e
baksetepassasjerer har
åpnet beltet.
Servostyring vedvarende. Servostyringen har en feil. Kjør forsiktig i moderat fart.
Få kontrollen utført i PEUGEOT-forhandlernettet.
Vann i diesel vedvarende D e t e r v a n n i d i e s e l fi l t e r e t . Det er risiko for skader på
innsprøytningssystemet til dieselmotoren.
Ta raskt kontakt med PEUGEOT-forhandlernett.
Punktert
dekk vedvarende. E n e l l e r fl e r e d e k k e r
punktert eller har alt for lite
lufttrykk. Stopp bilen, men unngå brå bevegelser med
rattet eller å trå for brått på bremsene.
Kontroller dekktrykket så snart som mulig.
Page 9 of 218
26

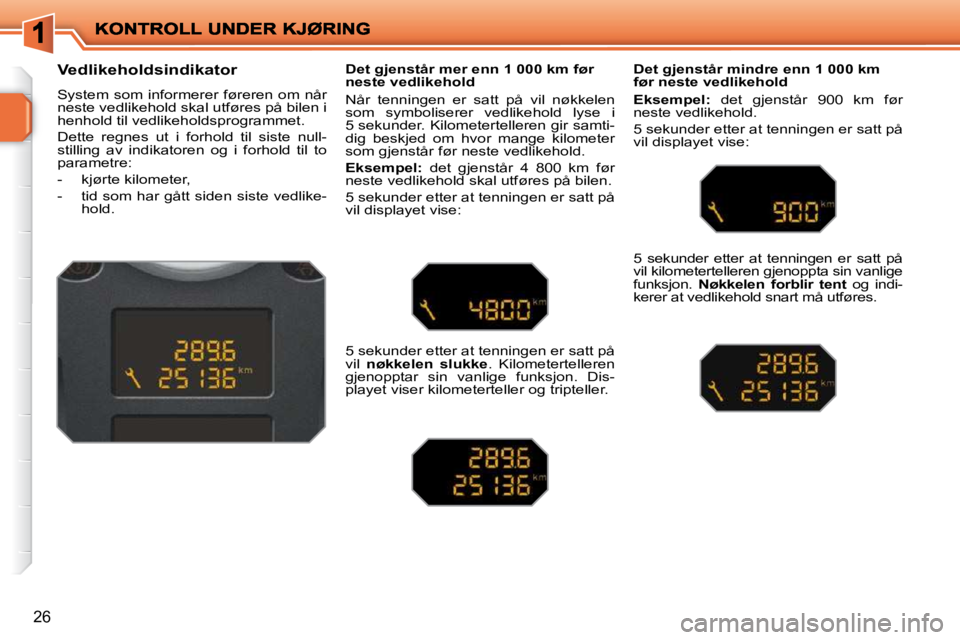

Vedlikeholdsindikator
System som informerer føreren om når
neste vedlikehold skal utføres på bilen i
henhold til vedlikeholdsprogrammet.
Dette regnes ut i forhold til siste null-
stilling av indikatoren og i forhold til to
parametre:
- kjørte kilometer,
- tid som har gått siden siste vedlike-hold. Det gjenstår mer enn 1 000 km før
neste vedlikehold
Når tenningen er satt på vil nøkkelen
som symboliserer vedlikehold lyse i
5 sekunder. Kilometertelleren gir samti-
dig beskjed om hvor mange kilometer
som gjenstår før neste vedlikehold.
Eksempel: det gjenstår 4 800 km før
neste vedlikehold skal utføres på bilen.
5 sekunder etter at tenningen er satt på
vil displayet vise:
5 sekunder etter at tenningen er satt på
vil nøkkelen slukke . Kilometertelleren
gjenopptar sin vanlige funksjon. Dis-
playet viser kilometerteller og tripteller. Det gjenstår mindre enn 1 000 km
før neste vedlikehold
Eksempel: det gjenstår 900 km før
neste vedlikehold.
5 sekunder etter at tenningen er satt på
vil displayet vise:
5 sekunder etter at tenningen er satt på
vil kilometertelleren gjenoppta sin vanlige
funksjon. Nøkkelen forblir tent og indi-
kerer at vedlikehold snart må utføres.
Page 10 of 218
i
i
27
Kilometer som gjenstår å kjøre kan
oppveies av tidsfaktoren, i forhold
til hvor mye bilen kjøres.
Derfor kan nøkkelen tennes hvis
intervallet på to år er overskredet.
Forfall for vedlikehold er
overskredet
Hver gang tenningen settes på
blinker
nøkkelen i 5 sekunder for å varsle om
at vedlikeholdet må utføres snarest.
Eksempel : bilen skulle har vært inne til
periodisk kontroll for 300 km siden.
Når tenningen settes på, viser displayet
i 5 sekunder:
5 sekunder etter at tenningen er satt på,
gjenopptar telleren for totalt kjørte kilo-
meter sin vanlige funksjon. Nøkkelen
er fortsatt tent. Nullstilling av vedlikeholdsindikator
en
Indikatoren for vedlikehold skal nullstil-
les hver gang det foretas vedlikehold på
bilen.
Dette gjøres på følgende måte:
slå av tenningen,
trykk på nullstillingsknappen for
tripptelleren, og hold den trykket
inn,
sett på tenningen. Kilometertelleren
starter en nedtelling,
når displayet viser "=0" , slipp knap-
pen. Nøkkelsymbolet forsvinner.
Dersom du ønsker å koble fra bat-
teriet etter dette, lås bilen og vent
i minst fem minutter, ellers vil ikke
nullstillingen bli registrert.
