Page 161 of 218
10
168
TEKNISKA DATA

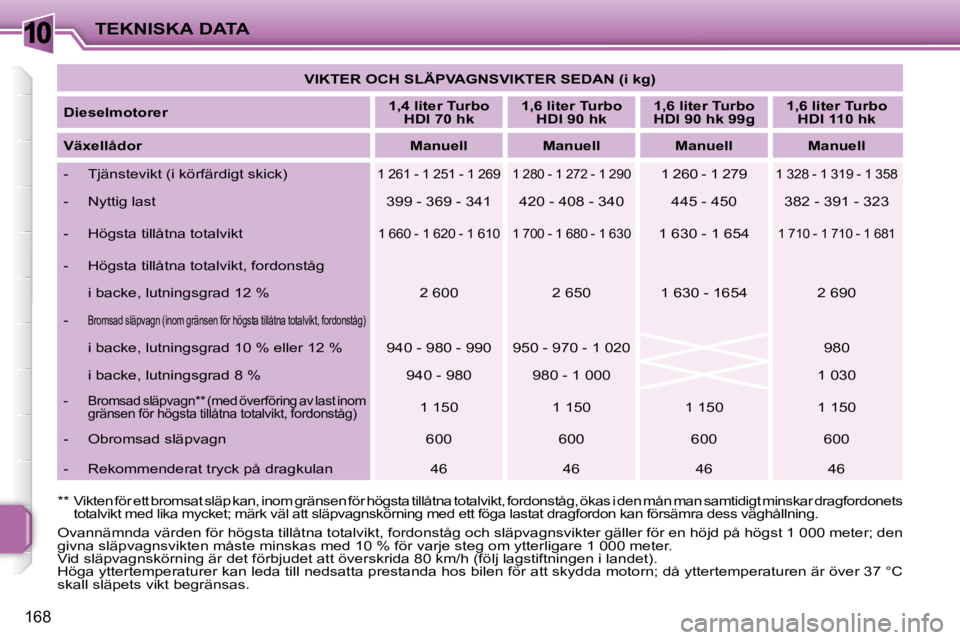

VIKTER OCH SLÄPVAGNSVIKTER SEDAN (i kg)
Dieselmotorer
1,4 liter Turbo
HDI 70 hk
1,6 liter Turbo
HDI 90 hk
1,6 liter Turbo
HDI 90 hk 99g
1,6 liter Turbo
HDI 110 hk
Växellådor
Manuell Manuell Manuell Manuell
- Tjänstevikt (i körfärdigt skick)
1 261 - 1 251 - 1 269 1 280 - 1 272 - 1 290 1 260 - 1 279 1 328 - 1 319 - 1 358
- Nyttig last 399 - 369 - 341 420 - 408 - 340 445 - 450 382 - 391 - 323
- Högsta tillåtna totalvikt
1 660 - 1 620 - 1 610 1 700 - 1 680 - 1 630 1 630 - 1 654 1 710 - 1 710 - 1 681
- Högsta tillåtna totalvikt, fordonståg i backe, lutningsgrad 12 % 2 600 2 650 1 630 - 1654 2 690
-
Bromsad släpvagn (inom gränsen för högsta tillåtna totalvikt, fordonståg)
i backe, lutningsgrad 10 % eller 12 % 940 - 980 - 990 950 - 970 - 1 020
980
i backe, lutningsgrad 8 % 940 - 980 980 - 1 000
1 030
- Bromsad släpvagn ** (med överföring av last inom
gränsen för högsta tillåtna totalvikt, fordonståg) 1 150 1 150 1 150 1 150
- Obromsad släpvagn 600 600 600 600
- Rekommenderat tryck på dragkulan 46 46 46 46
Ovannämnda värden för högsta tillåtna totalvikt, fordonståg och släpvagnsvikter gäller för en höjd på högst 1 000 meter; de n
givna släpvagnsvikten måste minskas med 10 % för varje steg om ytterlig are 1 000 meter.
Vid släpvagnskörning är det förbjudet att överskrida 80 km/h (föl j lagstiftningen i landet).
Höga yttertemperaturer kan leda till nedsatta prestanda hos b ilen för att skydda motorn; då yttertemperaturen är över 37 °C
skall släpets vikt begränsas.
**
Vikten för ett bromsat släp kan, inom gränsen för h
ögsta tillåtna totalvikt, fordonståg, ökas i den mån man samtidigt minskar dragfordonets
totalvikt med lika mycket; märk väl att släpvagnskö rning med ett föga lastat dragfordon kan försämra d ess väghållning.
Page 162 of 218
10
164
TEKNISKA DATA

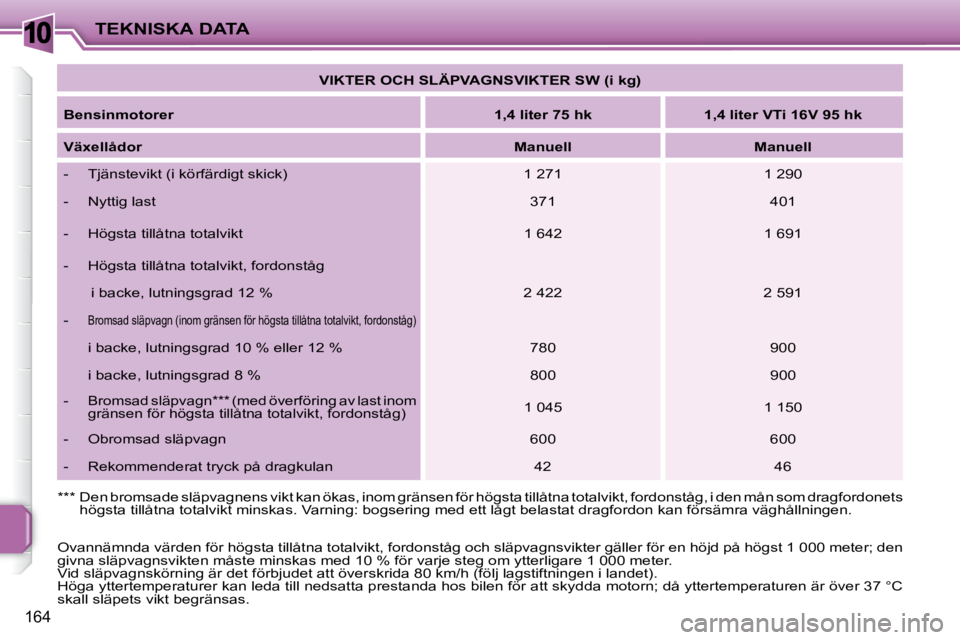

VIKTER OCH SLÄPVAGNSVIKTER SW (i kg)
Bensinmotorer
1,4 liter 75 hk 1,4 liter VTi 16V 95 hk
Växellådor
Manuell Manuell
- Tjänstevikt (i körfärdigt skick) 1 271 1 290
- Nyttig last 371 401
- Högsta tillåtna totalvikt 1 642 1 691
- Högsta tillåtna totalvikt, fordonståg i backe, lutningsgrad 12 % 2 422 2 591
-
Bromsad släpvagn (inom gränsen för högsta tillåtna totalvikt, fordonståg)
i backe, lutningsgrad 10 % eller 12 % 780 900
i backe, lutningsgrad 8 % 800 900
-
Bromsad släpvagn *** (med överföring av last inom
gränsen för högsta tillåtna totalvikt, fordonståg) 1 045 1 150
- Obromsad släpvagn 600 600
- Rekommenderat tryck på dragkulan 42 46
Ovannämnda värden för högsta tillåtna totalvikt, fordonståg och släpvagnsvikter gäller för en höjd på högst 1 000 meter; de n
givna släpvagnsvikten måste minskas med 10 % för varje steg om ytterlig are 1 000 meter.
Vid släpvagnskörning är det förbjudet att överskrida 80 km/h (föl j lagstiftningen i landet).
Höga yttertemperaturer kan leda till nedsatta prestanda hos b ilen för att skydda motorn; då yttertemperaturen är över 37 °C
skall släpets vikt begränsas.
*** Den bromsade släpvagnens vikt kan ökas, inom gränsen för hö
gsta tillåtna totalvikt, fordonståg, i den mån som dragfordonets
högsta tillåtna totalvikt minskas. Varning: bogsering med ett lågt belastat dragfordon kan försämra väghållningen.
Page 163 of 218
10
165

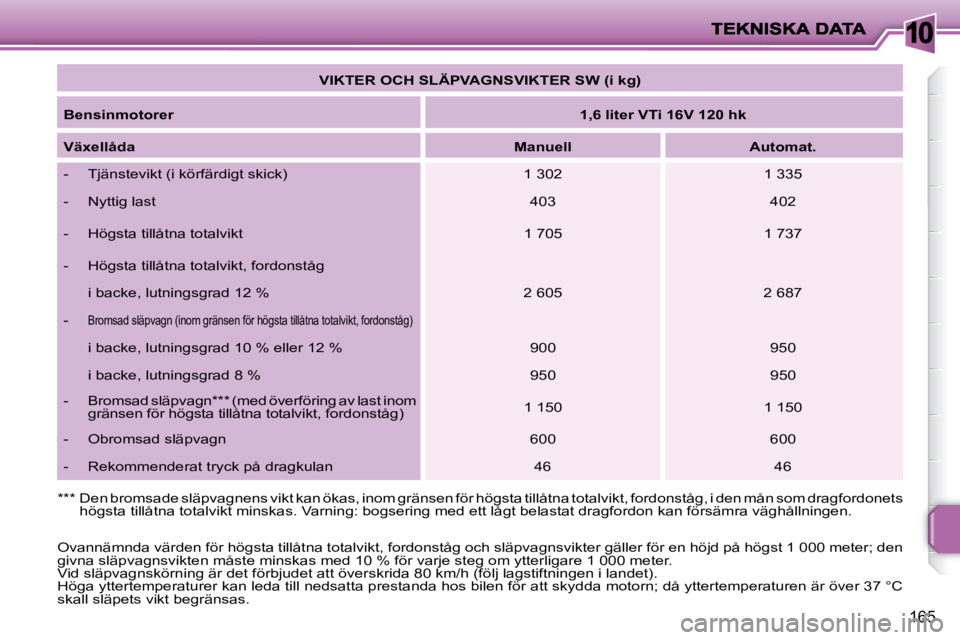

VIKTER OCH SLÄPVAGNSVIKTER SW (i kg)
Bensinmotorer
1,6 liter VTi 16V 120 hk
Växellåda
Manuell Automat.
- Tjänstevikt (i körfärdigt skick) 1 302 1 335
- Nyttig last 403 402
- Högsta tillåtna totalvikt 1 705 1 737
- Högsta tillåtna totalvikt, fordonståg i backe, lutningsgrad 12 % 2 605 2 687
-
Bromsad släpvagn (inom gränsen för högsta tillåtna totalvikt, fordonståg)
i backe, lutningsgrad 10 % eller 12 % 900 950 i backe, lutningsgrad 8 % 950 950
- Bromsad släpvagn *** (med överföring av last inom
gränsen för högsta tillåtna totalvikt, fordonståg) 1 150 1 150
- Obromsad släpvagn 600 600
- Rekommenderat tryck på dragkulan 46 46
Ovannämnda värden för högsta tillåtna totalvikt, fordonståg och släpvagnsvikter gäller för en höjd på högst 1 000 meter; de n
givna släpvagnsvikten måste minskas med 10 % för varje steg om ytterlig are 1 000 meter.
Vid släpvagnskörning är det förbjudet att överskrida 80 km/h (föl j lagstiftningen i landet).
Höga yttertemperaturer kan leda till nedsatta prestanda hos b ilen för att skydda motorn; då yttertemperaturen är över 37 °C
skall släpets vikt begränsas.
*** Den bromsade släpvagnens vikt kan ökas, inom gränsen för hö
gsta tillåtna totalvikt, fordonståg, i den mån som dragfordonets
högsta tillåtna totalvikt minskas. Varning: bogsering med ett lågt belastat dragfordon kan försämra väghållningen.
Page 164 of 218
10
169
Ovannämnda värden för högsta tillåtna totalvikt, fordonståg och släpvagnsvikter gäller för en höjd på högst 1 000 meter; de n
givna släpvagnsvikten måste minskas med 10 % för varje steg om ytterlig are 1 000 meter.
Vid släpvagnskörning är det förbjudet att överskrida 80 km/h (föl j lagstiftningen i landet).
Höga yttertemperaturer kan leda till nedsatta prestanda hos b ilen för att skydda motorn; då yttertemperaturen är över 37 °C
skall släpets vikt begränsas.

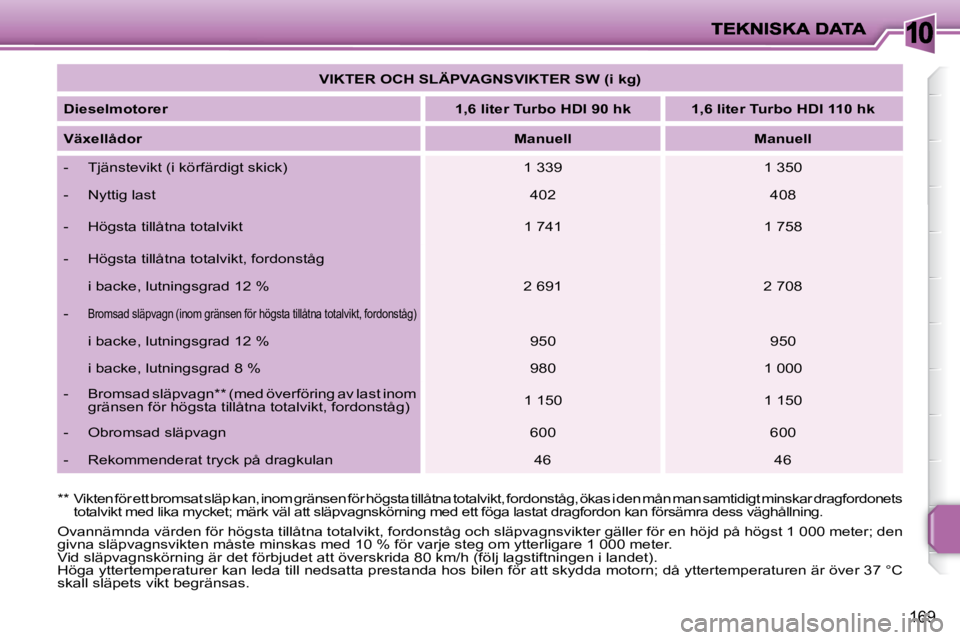

VIKTER OCH SLÄPVAGNSVIKTER SW (i kg)
Dieselmotorer
1,6 liter Turbo HDI 90 hk 1,6 liter Turbo HDI 110 hk
Växellådor
Manuell Manuell
- Tjänstevikt (i körfärdigt skick) 1 339 1 350
- Nyttig last 402 408
- Högsta tillåtna totalvikt 1 741 1 758
- Högsta tillåtna totalvikt, fordonståg i backe, lutningsgrad 12 % 2 691 2 708
-
Bromsad släpvagn (inom gränsen för högsta tillåtna totalvikt, fordonståg)
i backe, lutningsgrad 12 % 950 950
i backe, lutningsgrad 8 % 980 1 000
- Bromsad släpvagn ** (med överföring av last inom gränsen för högsta tillåtna totalvikt, fordonståg) 1 150 1 150
- Obromsad släpvagn 600 600
- Rekommenderat tryck på dragkulan 46 46
**
Vikten för ett bromsat släp kan, inom gränsen för h ögsta tillåtna totalvikt, fordonståg, ökas i den mån man samtidigt minskar dragfordonets
totalvikt med lika mycket; märk väl att släpvagnskö rning med ett föga lastat dragfordon kan försämra d ess väghållning.
Page 165 of 218
10TEKNISKA DATA

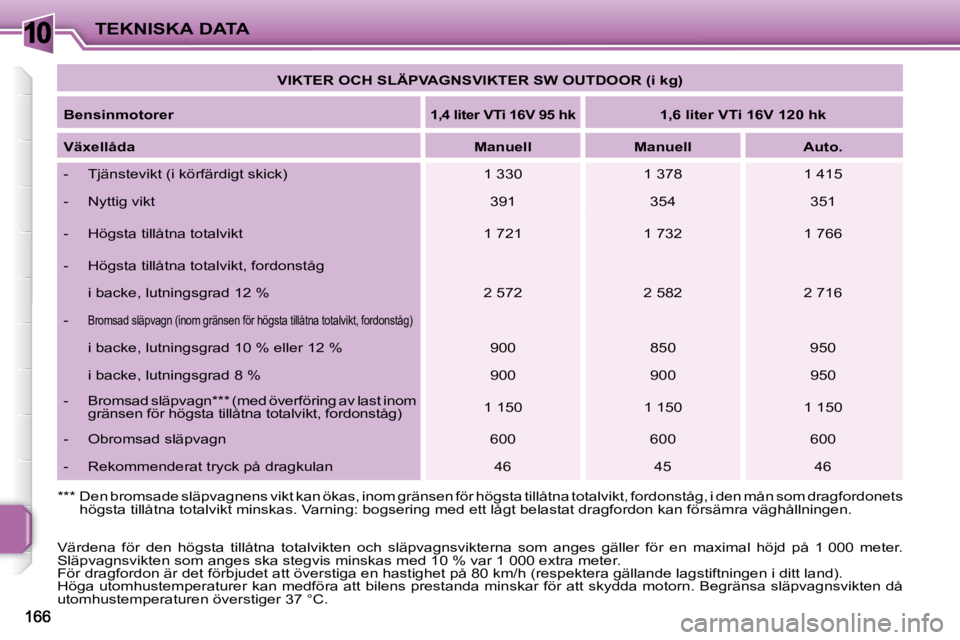

VIKTER OCH SLÄPVAGNSVIKTER SW OUTDOOR (i kg)
Bensinmotorer
1,4 liter VTi 16V 95 hk 1,6 liter VTi 16V 120 hk
Växellåda
Manuell Manuell Auto.
- Tjänstevikt (i körfärdigt skick) 1 330 1 378 1 41 5
- Nyttig vikt 391 354 351
- Högsta tillåtna totalvikt 1 721 1 732 1 766
- Högsta tillåtna totalvikt, fordonståg i backe, lutningsgrad 12 % 2 572 2 582 2 716
-
Bromsad släpvagn (inom gränsen för högsta tillåtna totalvikt, fordonståg)
i backe, lutningsgrad 10 % eller 12 % 900 850 9 50
i backe, lutningsgrad 8 % 900 900 950
- Bromsad släpvagn *** (med överföring av last inom
gränsen för högsta tillåtna totalvikt, fordonståg) 1 150 1 150 1 150
- Obromsad släpvagn 600 600 600
- Rekommenderat tryck på dragkulan 46 45 46
Värdena för den högsta tillåtna totalvikten och släpvagnsvikte rna som anges gäller för en maximal höjd på 1 000 meter.
Släpvagnsvikten som anges ska stegvis minskas med 10 % var 1 000 extra me ter.
För dragfordon är det förbjudet att överstiga en hastighet på 80 km/h (respektera gällande lagstiftningen i ditt land).
Höga utomhustemperaturer kan medföra att bilens prestanda minskar för att skydda motorn. Begränsa släpvagnsvikten då
utomhustemperaturen överstiger 37 °C.
*** Den bromsade släpvagnens vikt kan ökas, inom gränsen för hö
gsta tillåtna totalvikt, fordonståg, i den mån som dragfordonets
högsta tillåtna totalvikt minskas. Varning: bogsering med ett lågt belastat dragfordon kan försämra väghållningen.
Page 166 of 218
10
170
TEKNISKA DATA
VIKTER OCH SLÄPVAGNSVIKTER SW OUTDOOR (en kg)
Dieselmotorer
1,6 liter Turbo HDI 90 hk 1,6 liter Turbo HDI 110 hk
Växellådor
Manuell Manuell
- Tjänstevikt (i körfärdigt skick) 1 387 1 431
- Nyttig last 378 352
- Högsta tillåtna totalvikt 1 765 1 783
- Högsta tillåtna totalvikt, fordonståg i backe, lutningsgrad 12 % 2 715 2 733
-
Bromsad släpvagn (inom gränsen för högsta tillåtna totalvikt, fordonståg)
i backe, lutningsgrad 10 % eller 12 % 950 950
i backe, lutningsgrad 8 % 950 950
- Bromsad släpvagn ** (med överföring av last inom gränsen för högsta tillåtna totalvikt, fordonståg) 1 150 1 150
- Obromsad släpvagn 600 600
- Rekommenderat tryck på dragkulan 46 46
Värdena för den högsta tillåtna totalvikten och släpvagnsvikte rna som anges gäller för en maximal höjd på 1 000 meter.
Släpvagnsvikten som anges ska stegvis minskas med 10 % var 1 000 extra me ter.
För dragfordon är det förbjudet att överstiga en hastighet på 80 km/h (respektera gällande lagstiftningen i ditt land).
Höga utomhustemperaturer kan medföra att bilens prestanda minskar för att skydda motorn. Begränsa släpvagnsvikten då
utomhustemperaturen överstiger 37 °C
** Den bromsade släpvagnens vikt kan ökas, inom gränsen för hög
sta tillåtna totalvikt, fordonståg, i den mån som dragfordonets
högsta tillåtna totalvikt minskas. Varning, bogsering med ett lågt belastat dragfordon kan försämra väghållningen.
Page 167 of 218
10
171

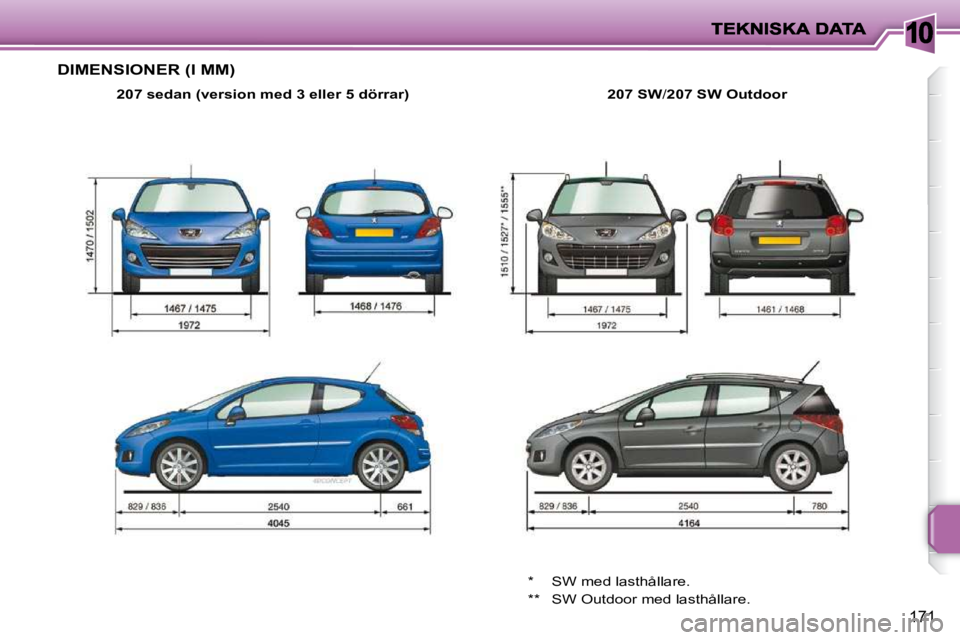

DIMENSIONER (I MM)
207 sedan (version med 3 eller 5 dörrar) 207 SW / 207 SW Outdoor
* SW med lasthållare.
** SW Outdoor med lasthållare.
Page 168 of 218
10
!
i
172
TEKNISKA DATA

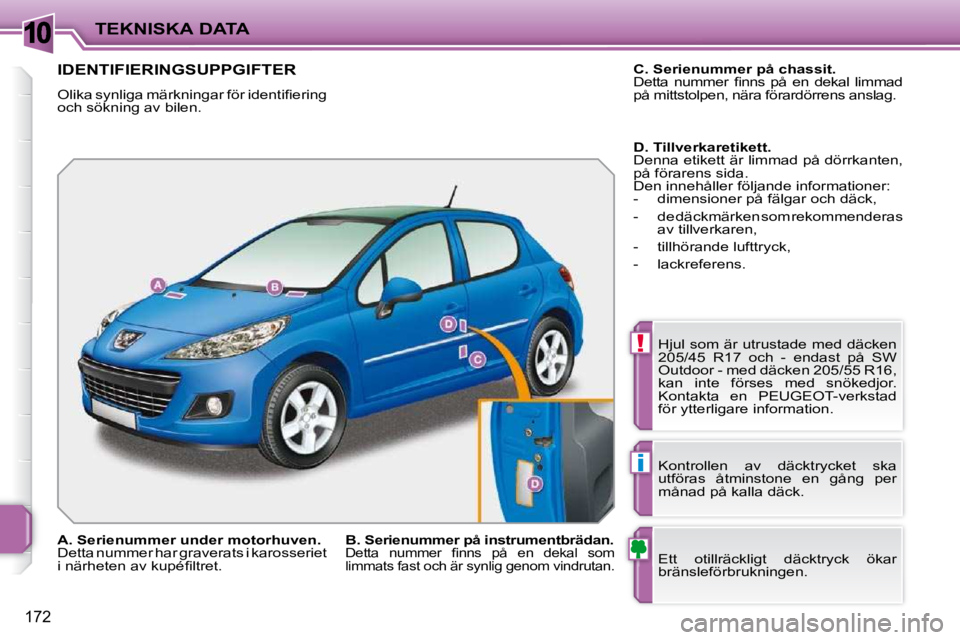

IDENTIFIERINGSUPPGIFTER
O l i k a s y n l i g a m ä r k n i n g a r f ö r i d e n t i fi e r i n g
och sökning av bilen. Hjul som är utrustade med däcken
205/45 R17 och - endast på SW
Outdoor - med däcken 205/55 R16,
kan inte förses med snökedjor.
Kontakta en PEUGEOT-verkstad
för ytterligare information.
Ett otillräckligt däcktryck ökar
bränsleförbrukningen.
Kontrollen av däcktrycket ska
utföras åtminstone en gång per
månad på kalla däck.
A. Serienummer under motorhuven.
Detta nummer har graverats i karosseriet
i n ä r h e t e n a v k u p é fi l t r e t .
B. Serienummer på instrumentbrädan.
D e t t a n u m m e r fi n n s p å e n d e k a l s o m
limmats fast och är synlig genom vindrutan.
C. Serienummer på chassit.
D e t t a n u m m e r fi n n s p å e n d e k a l l i m m a d
på mittstolpen, nära förardörrens anslag.
D. Tillverkaretikett.
Denna etikett är limmad på dörrkanten,
på förarens sida.
Den innehåller följande informationer:
- dimensioner på fälgar och däck,
- de däckmärken som rekommenderas av tillverkaren,
- tillhörande lufttryck,
- lackreferens.
Page 169 of 218
173

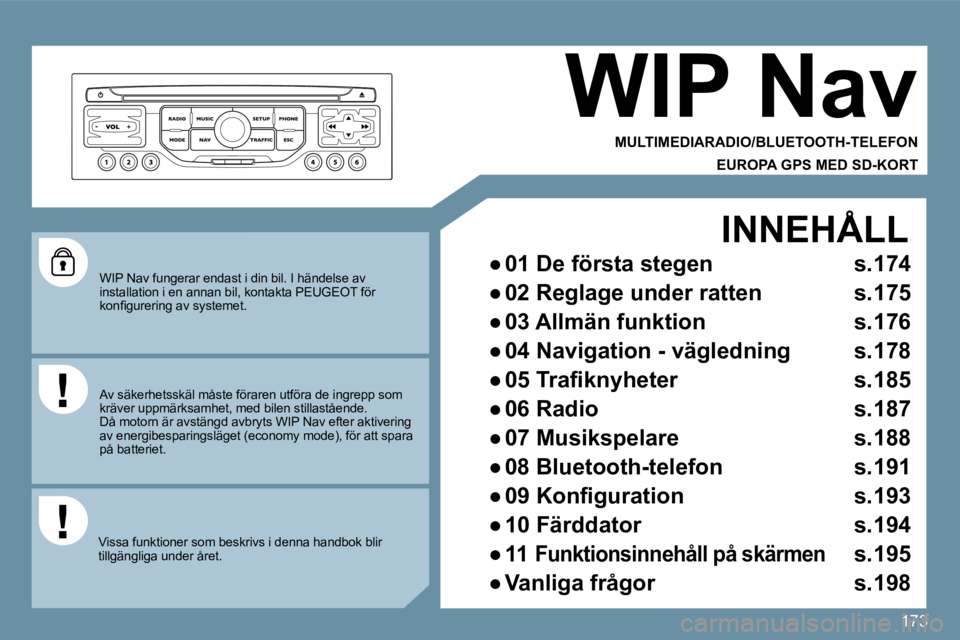

WIP Nav fungerar endast i din bil. I händelse av installation i en annan bil, kontakta PEUGEOT för k o n fi g u r e r i n g a v s y s t e m e t .
V i s s a f u n k t i o n e r s o m b e s k r i v s i d e n n a h a n d b o k b l i r tillgängliga under året.
WIP Nav
INNEHÅLL
Page 170 of 218
174
1
5
1 0
0 1
2
3 4 6
1 3
1 1
9
1 4 1 5
7 8 1 2 1 6
M e d m o t o r n a v s t ä n g d - K o r t t r y c k n i n g : P Å / A V . M e d m o t o r n a v s t ä n g d M e d m o t o r n a v s t ä n g d
- L å n g t r y c k n i n g : p a u s v i d u p p s p e l n i n g a v C D , m u t e v
i d r a d i o m o t t a g n i n g . M e d m o t o r n i g å n g - K o r t t r y c k n i n g : p a u s v i d u p p s p e l n i n g a v C D , m u t e v i d r a d i o m o t t a g n i n g . - L å n g t r y c k n i n g : n o l l s t ä l l n i n g a v s y s t e m e t .
2 . I n s t ä l l n i n g a v l j u d v o l y m e n ( a l l a l j u d k ä l l o r s t ä l l s i n o b e r o e n d e a v v a r a n d r a , ä v e n m e d d e l a n d e n o c h n a v i g a t i o n s i n s t r u k t i o n e r ) .
3 . Ö p p n a r m e n y n R a d i o M e n u . V i s a r l i s t a n ö v e r r a d i o s t a t i o n e r .
4 . Ö p p n a r m e n y n M u s i c M e n u . V i s a r m u s i k s p å r .
6 . Ö p p n a r m e n y n P h o n e M e n u . V i s a r t e l e f o n e n s s a m t a l s l i s t a .
7 . Ö p p n a r m e n y n M O D E . V a l a v v i s n i n g i t u r o c h o r d n i n g a v : R a d i o , M a p ( k a r t a ) , N A V ( o m n a v i g a t i o n p å g å r ) , P h o n e ( o m s a m t a l p å g å r ) , T r i p C o m p u t e r ( f ä r d d a t o r ) . L å n g t r y c k n i n g : s v a r t s k ä r m v i s a s ( D A R K ) .
8 . Ö p p n a r m e n y n N a v i g a t i o n M e n u . V i s a r d e s e n a s t e destinationerna.
9 . Ö p p n a r m e n y n T r a f fi c M e n u . V i s a r a k t u e l l a t r a fi k v a r n i n g a r .
1 0 . E S C : a v b r y t e r p å g å e n d e f u n k t i o n .
1 1 . U t m a t n i n g a v C D - s k i v a .
1 2 . V a l a v f ö r e g å e n d e / n ä s t a r a d i o s t a t i o n p å l i s t a n . V a l a v f ö r e g å e n d e / n ä s t a M P 3 - m a p p . V a l a v f ö r e g å e n d e / n ä s t a s i d a i e n l i s t a .
1 3 . V a l a v f ö r e g å e n d e / n ä s t a r a d i o s t a t i o n . V a l a v f ö r e g å e n d e / n ä s t a s p å r p å C D e l l e r M P 3 . V a l a v f ö r e g å e n d e / n ä s t a r a d i e n l i s t a .
1 4 . K n a p p a r n a 1 t i l l 6 : Val av lagrad radiostation. L å n g t r y c k n i n g : l a g r i n g a v a v l y s s n a d s t a t i o n .
1 5 . S D - k o r t l ä s a r e ( e n b a r t n a v i g a t i o n ) .
1 6 . R a t t f ö r v a l a v a l t e r n a t i v p å s k ä r m e n o c h v i s n i n g b e r o e n d e p å s a m m a n h a n g . K o r t t r y c k n i n g : m e n y b e r o e n d e p å s a m m a n h a n g e l l e r O K . L å n g t r y c k n i n g : s p e c i fi k m e n y b e r o e n d e p å s a m m a n h a n g e t i l i s t a n s o m v i s a s .

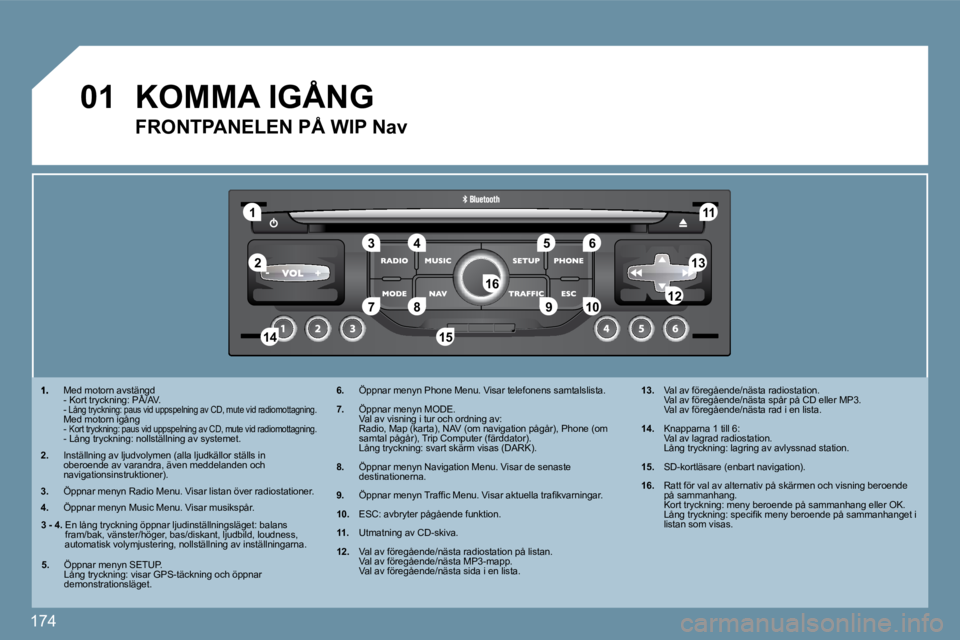

F R O N T P A N E L E N P Å W I P N a v
3 - 4 . E n l å n g t r y c k n i n g ö p p n a r l j u d i n s t ä l l n i n g s l ä g e t : b a l a n s f r a m / b a k , v ä n s t e r / h ö g e r , b a s / d i s k a n t , l j u d b i l d , l o u d n e s s , a u t o m a t i s k v o l y m j u s t e r i n g , n o l l s t ä l l n i n g a v i n s t ä l l n i n g a r n a .
5 . Ö p p n a r m e n y n S E T U P . L å n g t r y c k n i n g : v i s a r G P S - t ä c k n i n g o c h ö p p n a r d e m o n s t r a t i o n s l ä g e t .
K O M M A I G Å N G
