Page 31 of 248
1
i
i

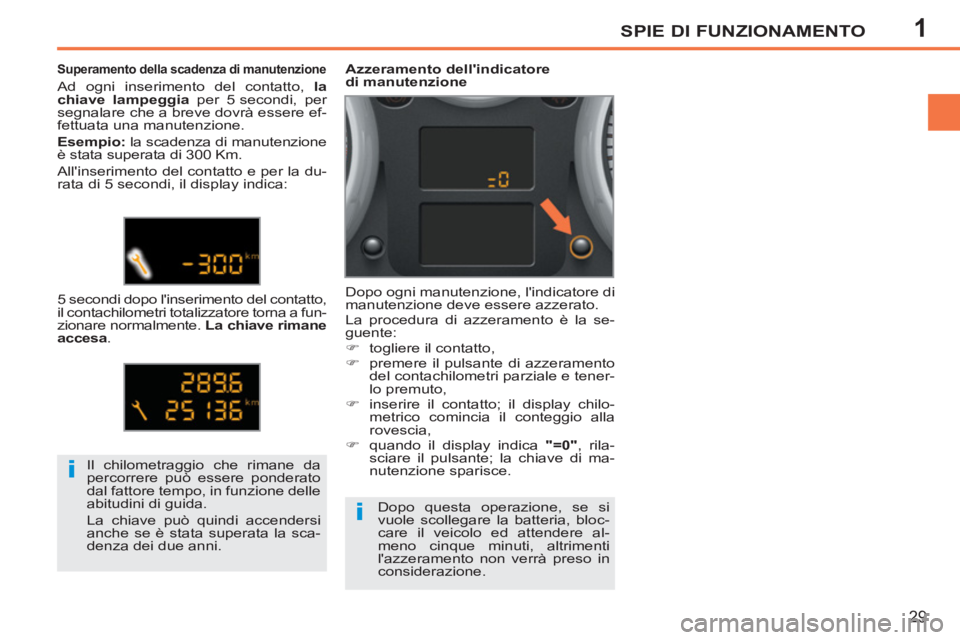

SPIE DI FUNZIONAMENTO
29
Il chilometraggio che rimane da
percorrere può essere ponderato
dal fattore tempo, in funzione delle
abitudini di guida.
La chiave può quindi accendersi
anche se è stata superata la sca-
denza dei due anni.
Superamento della scadenza di manutenzione
Ad ogni inserimento del contatto, la
chiave lampeggia
per 5 secondi, per
segnalare che a breve dovrà essere ef-
fettuata una manutenzione.
Esempio:
la scadenza di manutenzione
è stata superata di 300 Km.
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto,
il contachilometri totalizzatore torna a fun-
zionare normalmente. La chiave rimane
accesa
.
Azzeramento dell'indicatore
di manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
La procedura di azzeramento è la se-
guente:
)
togliere il contatto,
)
premere il pulsante di azzeramento
del contachilometri parziale e tener-
lo premuto,
)
inserire il contatto; il display chilo-
metrico comincia il conteggio alla
rovescia,
)
quando il display indica "=0"
, rila-
sciare il pulsante; la chiave di ma-
nutenzione sparisce.
Dopo questa operazione, se si
vuole scollegare la batteria, bloc-
care il veicolo ed attendere al-
meno cinque minuti, altrimenti
l'azzeramento non verrà preso in
considerazione.
Page 32 of 248
1
i

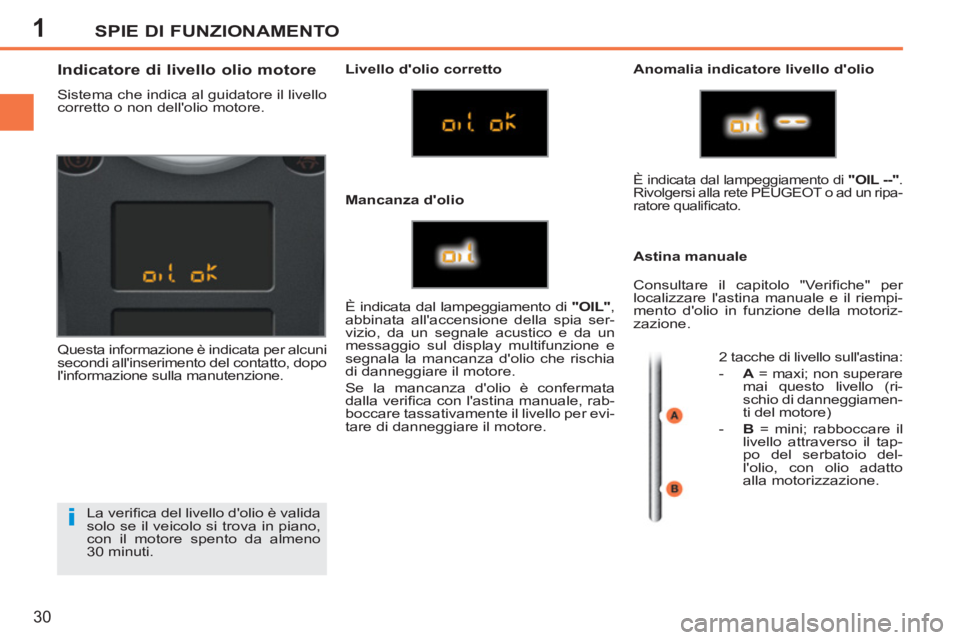

SPIE DI FUNZIONAMENTO
30
La verifi ca del livello d'olio è valida
solo se il veicolo si trova in piano,
con il motore spento da almeno
30 minuti.
Indicatore di livello olio motore
Sistema che indica al guidatore il livello
corretto o non dell'olio motore.
Questa informazione è indicata per alcuni
secondi all'inserimento del contatto, dopo
l'informazione sulla manutenzione.
Livello d'olio corretto
Anomalia indicatore livello d'olio
Astina manuale
È indicata dal lampeggiamento di "OIL"
,
abbinata all'accensione della spia ser-
vizio, da un segnale acustico e da un
messaggio sul display multifunzione e
segnala la mancanza d'olio che rischia
di danneggiare il motore.
Se la mancanza d'olio è confermata
dalla verifi ca con l'astina manuale, rab-
boccare tassativamente il livello per evi-
tare di danneggiare il motore.
È indicata dal lampeggiamento di "OIL --"
.
Rivolgersi alla rete PEUGEOT o ad un ripa-
ratore qualifi cato.
Consultare il capitolo "Verifi che" per
localizzare l'astina manuale e il riempi-
mento d'olio in funzione della motoriz-
zazione.
2 tacche di livello sull'astina:
- A
= maxi; non superare
mai questo livello (ri-
schio di danneggiamen-
ti del motore)
- B
= mini; rabboccare il
livello attraverso il tap-
po del serbatoio del-
l'olio, con olio adatto
alla motorizzazione.
Mancanza d'olio
Page 33 of 248
1
i
SPIE DI FUNZIONAMENTO
31

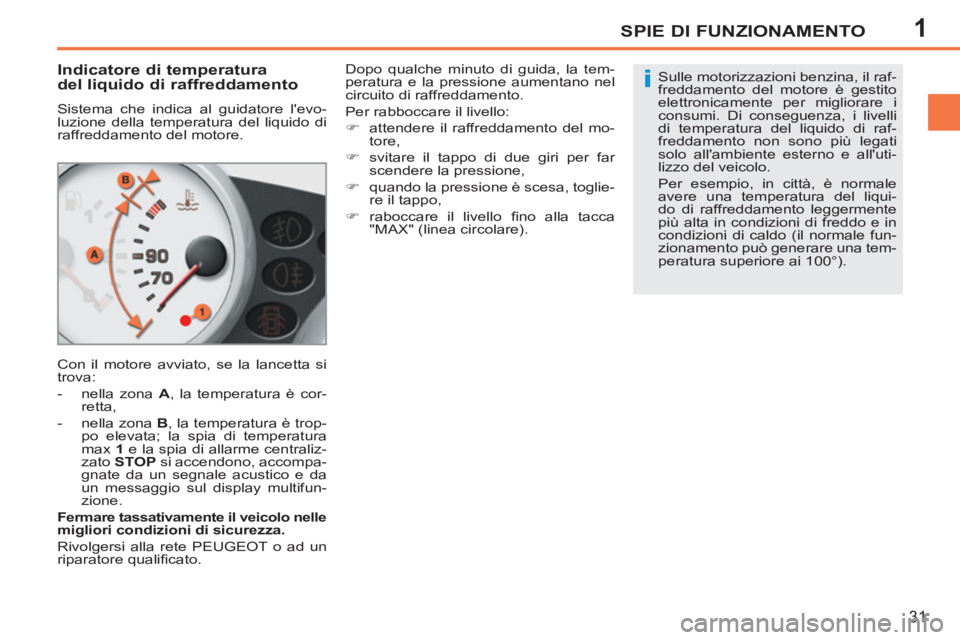

Indicatore di temperatura
del liquido di raffreddamento
Sistema che indica al guidatore l'evo-
luzione della temperatura del liquido di
raffreddamento del motore.
Con il motore avviato, se la lancetta si
trova:
- nella zona A
, la temperatura è cor-
retta,
- nella zona B
, la temperatura è trop-
po elevata; la spia di temperatura
max 1
e la spia di allarme centraliz-
zato STOP
si accendono, accompa-
gnate da un segnale acustico e da
un messaggio sul display multifun-
zione.
Fermare tassativamente il veicolo nelle
migliori condizioni di sicurezza.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualifi cato. Dopo qualche minuto di guida, la tem-
peratura e la pressione aumentano nel
circuito di raffreddamento.
Per rabboccare il livello:
)
attendere il raffreddamento del mo-
tore,
)
svitare il tappo di due giri per far
scendere la pressione,
)
quando la pressione è scesa, toglie-
re il tappo,
)
raboccare il livello fi no alla tacca
"MAX" (linea circolare). Sulle motorizzazioni benzina, il raf-
freddamento del motore è gestito
elettronicamente per migliorare i
consumi. Di conseguenza, i livelli
di temperatura del liquido di raf-
freddamento non sono più legati
solo all'ambiente esterno e all'uti-
lizzo del veicolo.
Per esempio, in città, è normale
avere una temperatura del liqui-
do di raffreddamento leggermente
più alta in condizioni di freddo e in
condizioni di caldo (il normale fun-
zionamento può generare una tem-
peratura superiore ai 100°).
Page 34 of 248

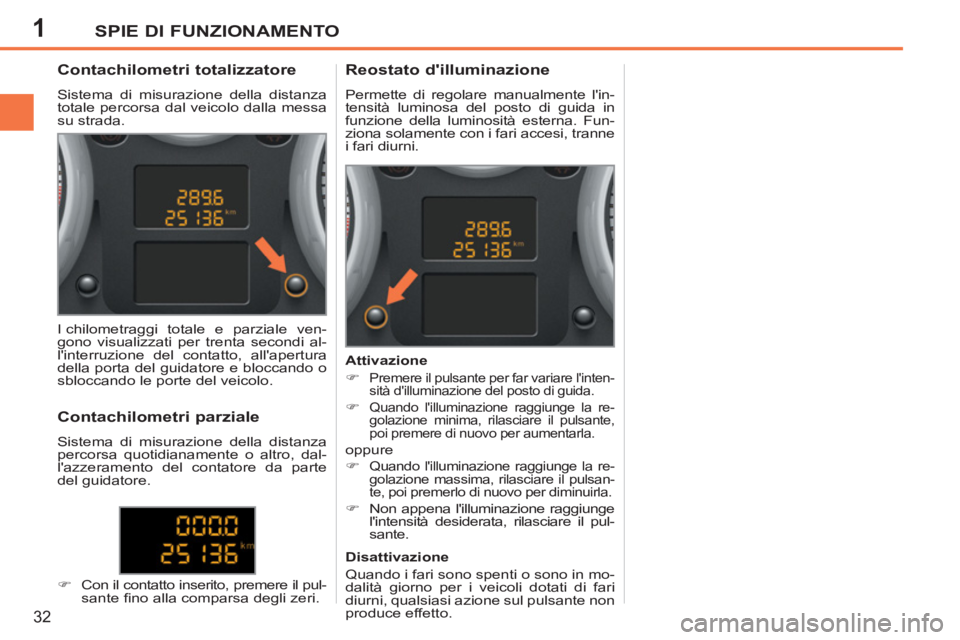

1SPIE DI FUNZIONAMENTO
32
Contachilometri totalizzatore
Sistema di misurazione della distanza
totale percorsa dal veicolo dalla messa
su strada.
Reostato d'illuminazione
Permette di regolare manualmente l'in-
tensità luminosa del posto di guida in
funzione della luminosità esterna. Fun-
ziona solamente con i fari accesi, tranne
i fari diurni.
I chilometraggi totale e parziale ven-
gono visualizzati per trenta secondi al-
l'interruzione del contatto, all'apertura
della porta del guidatore e bloccando o
sbloccando le porte del veicolo.
Contachilometri parziale
Sistema di misurazione della distanza
percorsa quotidianamente o altro, dal-
l'azzeramento del contatore da parte
del guidatore.
)
Con il contatto inserito, premere il pul-
sante fi no alla comparsa degli zeri.
Attivazione
)
Premere il pulsante per far variare l'inten-
sità d'illuminazione del posto di guida.
)
Quando l'illuminazione raggiunge la re-
golazione minima, rilasciare il pulsante,
poi premere di nuovo per aumentarla.
oppure
)
Quando l'illuminazione raggiunge la re-
golazione massima, rilasciare il pulsan-
te, poi premerlo di nuovo per diminuirla.
)
Non appena l'illuminazione raggiunge
l'intensità desiderata, rilasciare il pul-
sante.
Disattivazione
Quando i fari sono spenti o sono in mo-
dalità giorno per i veicoli dotati di fari
diurni, qualsiasi azione sul pulsante non
produce effetto.
Page 35 of 248

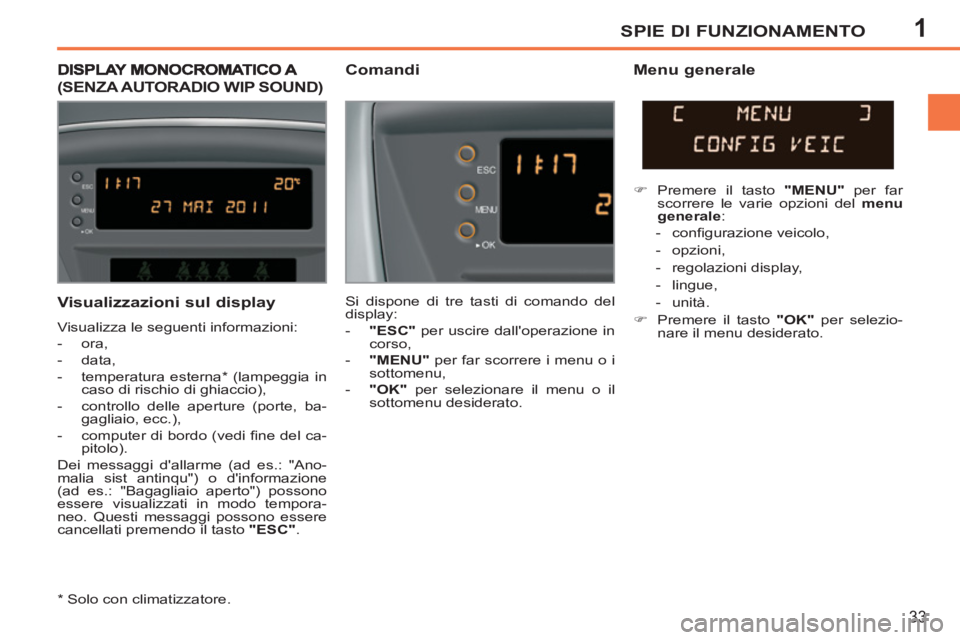

1SPIE DI FUNZIONAMENTO
33
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in
caso di rischio di ghiaccio),
- controllo delle aperture (porte, ba-
gagliaio, ecc.),
- computer di bordo (vedi fi ne del ca-
pitolo).
Dei messaggi d'allarme (ad es.: "Ano-
malia sist antinqu") o d'informazione
(ad es.: "Bagagliaio aperto") possono
essere visualizzati in modo tempora-
neo. Questi messaggi possono essere
cancellati premendo il tasto "ESC"
.
(SENZA AUTORADIO WIP SOUND)
Comandi
Menu generale
Si dispone di tre tasti di comando del
display:
- "ESC"
per uscire dall'operazione in
corso,
- "MENU"
per far scorrere i menu o i
sottomenu,
- "OK"
per selezionare il menu o il
sottomenu desiderato.
)
Premere il tasto "MENU"
per far
scorrere le varie opzioni del menu
generale
:
- confi gurazione veicolo,
- opzioni,
- regolazioni display,
- lingue,
- unità.
)
Premere il tasto "OK"
per selezio-
nare il menu desiderato.
*
Solo con climatizzatore.
Page 36 of 248

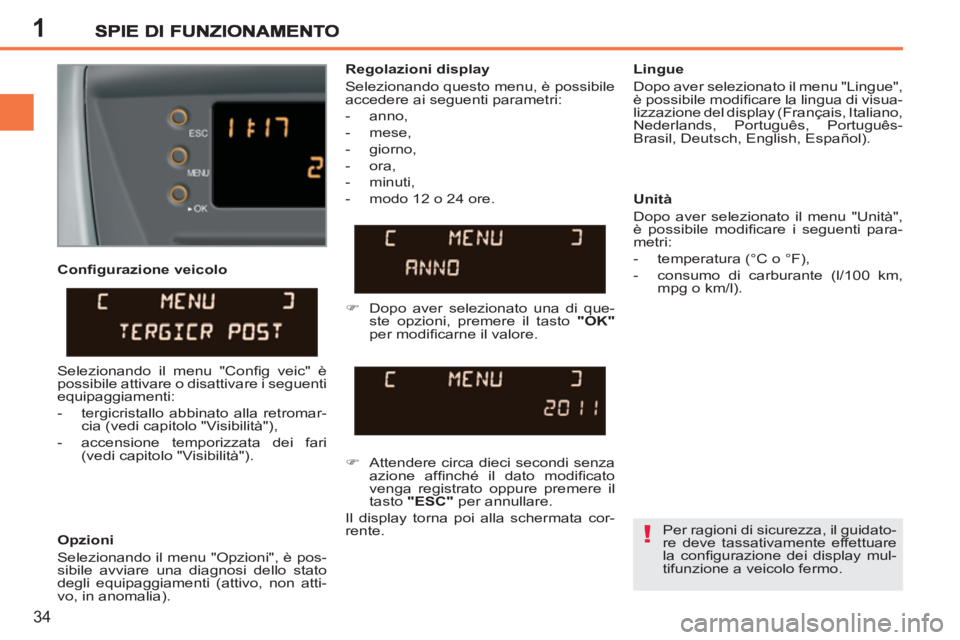

1
!
34
Opzioni
Selezionando il menu "Opzioni", è pos-
sibile avviare una diagnosi dello stato
degli equipaggiamenti (attivo, non atti-
vo, in anomalia).
Lingue
Dopo aver selezionato il menu "Lingue",
è possibile modifi care la lingua di visua-
lizzazione del display (Français, Italiano,
Nederlands, Português, Português-
Brasil, Deutsch, English, Español).
Regolazioni display
Selezionando questo menu, è possibile
accedere ai seguenti parametri:
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modo 12 o 24 ore.
)
Attendere circa dieci secondi senza
azione affi nché il dato modifi cato
venga registrato oppure premere il
tasto "ESC"
per annullare.
Il display torna poi alla schermata cor-
rente.
Selezionando il menu "Confi g veic" è
possibile attivare o disattivare i seguenti
equipaggiamenti:
- tergicristallo abbinato alla retromar-
cia (vedi capitolo "Visibilità"),
- accensione temporizzata dei fari
(vedi capitolo "Visibilità").
Per ragioni di sicurezza, il guidato-
re deve tassativamente effettuare
la confi gurazione dei display mul-
tifunzione a veicolo fermo.
Unità
Dopo aver selezionato il menu "Unità",
è possibile modifi care i seguenti para-
metri:
- temperatura (°C o °F),
- consumo di carburante (l/100 km,
mpg o km/l).
Confi gurazione veicolo
)
Dopo aver selezionato una di que-
ste opzioni, premere il tasto "OK"
per modifi carne il valore.
Page 37 of 248
1SPIE DI FUNZIONAMENTO
35

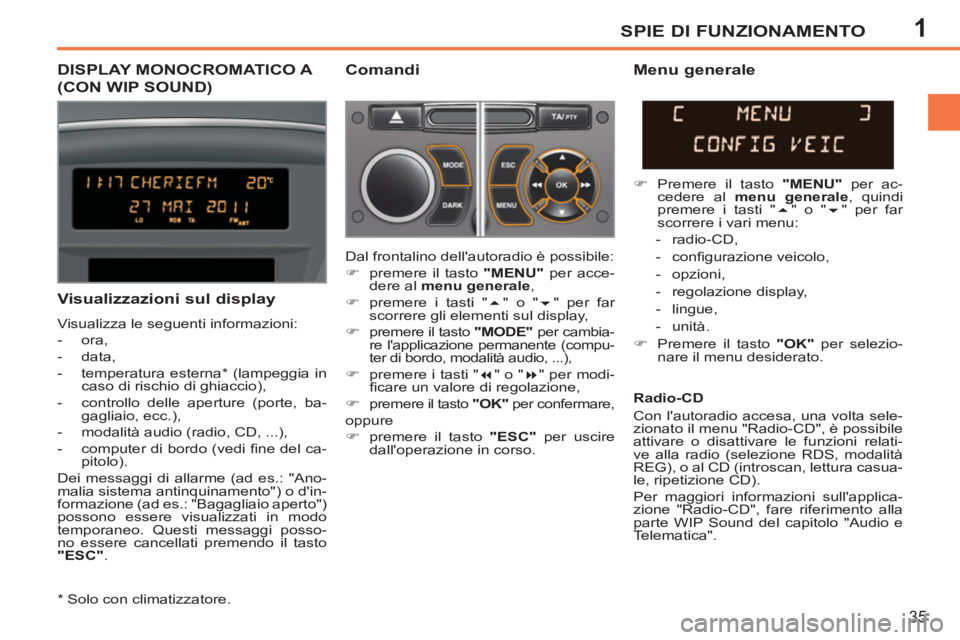

DISPLAY MONOCROMATICO A
(CON WIP SOUND)
Comandi
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in
caso di rischio di ghiaccio),
- controllo delle aperture (porte, ba-
gagliaio, ecc.),
- modalità audio (radio, CD, ...),
- computer di bordo (vedi fi ne del ca-
pitolo).
Dei messaggi di allarme (ad es.: "Ano-
malia sistema antinquinamento") o d'in-
formazione (ad es.: "Bagagliaio aperto")
possono essere visualizzati in modo
temporaneo. Questi messaggi posso-
no essere cancellati premendo il tasto
"ESC"
.
Menu generale
)
Premere il tasto "MENU"
per ac-
cedere al menu generale
, quindi
premere i tasti "
" o "
" per far
scorrere i vari menu:
- radio-CD,
- confi gurazione veicolo,
- opzioni,
- regolazione display,
- lingue,
- unità.
)
Premere il tasto "OK"
per selezio-
nare il menu desiderato. Dal frontalino dell'autoradio è possibile:
)
premere il tasto "MENU"
per acce-
dere al menu generale
,
)
premere i tasti "
" o "
" per far
scorrere gli elementi sul display,
)
premere il tasto "MODE"
per cambia-
re l'applicazione permanente (compu-
ter di bordo, modalità audio, ...),
)
premere i tasti "
" o "
" per modi-
fi care un valore di regolazione,
)
premere il tasto "OK"
per confermare,
oppure
)
premere il tasto "ESC"
per uscire
dall'operazione in corso.
Radio-CD
Con l'autoradio accesa, una volta sele-
zionato il menu "Radio-CD", è possibile
attivare o disattivare le funzioni relati-
ve alla radio (selezione RDS, modalità
REG), o al CD (introscan, lettura casua-
le, ripetizione CD).
Per maggiori informazioni sull'applica-
zione "Radio-CD", fare riferimento alla
parte WIP Sound del capitolo "Audio e
Telematica".
*
Solo con climatizzatore.
Page 38 of 248

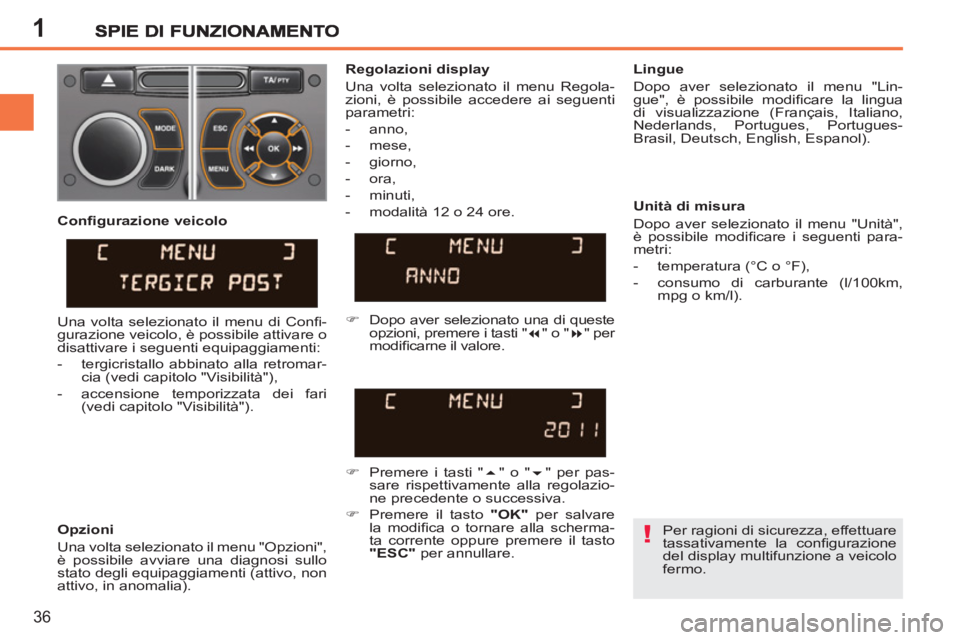

1
!
36
Per ragioni di sicurezza, effettuare
tassativamente la confi gurazione
del display multifunzione a veicolo
fermo.
Regolazioni display
Una volta selezionato il menu Regola-
zioni, è possibile accedere ai seguenti
parametri:
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modalità 12 o 24 ore.
Lingue
Dopo aver selezionato il menu "Lin-
gue", è possibile modifi care la lingua
di visualizzazione (Français, Italiano,
Nederlands, Portugues, Portugues-
Brasil, Deutsch, English, Espanol).
Unità di misura
Dopo aver selezionato il menu "Unità",
è possibile modifi care i seguenti para-
metri:
- temperatura (°C o °F),
- consumo di carburante (l/100km,
mpg o km/l).
)
Dopo aver selezionato una di queste
opzioni, premere i tasti "
" o "
" per
modifi carne il valore.
)
Premere i tasti "
" o "
" per pas-
sare rispettivamente alla regolazio-
ne precedente o successiva.
)
Premere il tasto "OK"
per salvare
la modifi ca o tornare alla scherma-
ta corrente oppure premere il tasto
"ESC"
per annullare.
Confi gurazione veicolo
Opzioni
Una volta selezionato il menu "Opzioni",
è possibile avviare una diagnosi sullo
stato degli equipaggiamenti (attivo, non
attivo, in anomalia). Una volta selezionato il menu di Confi -
gurazione veicolo, è possibile attivare o
disattivare i seguenti equipaggiamenti:
- tergicristallo abbinato alla retromar-
cia (vedi capitolo "Visibilità"),
- accensione temporizzata dei fari
(vedi capitolo "Visibilità").
Page 39 of 248
1SPIE DI FUNZIONAMENTO
37
DISPLAY MONOCROMATICO C
(CON WIP SOUND)
Menu generale
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in
caso di rischio di ghiaccio),
- controllo delle aperture (porte, ba-
gagliaio, ...),
- modalità audio (radio, CD, ...),
- computer di bordo (vedi fi ne del ca-
pitolo).
Dei messaggi di allarme (ad es.: "Ano-
malia sistema antinquinamento") o
d'informazione (ad es.: "Accensione
automatica dei fari attivata") possono
essere visualizzati in modo tempora-
neo. Questi messaggi possono essere
cancellati premendo il tasto " ESC
".
Comandi
Dal frontalino dell'autoradio è possibile:
)
premere il tasto " MENU
" per acce-
dere al menu generale
,
)
premere i tasti "
" o "
" per far
scorrere gli elementi sul display,
)
premere il tasto " MODE
" per cambia-
re l'applicazione permanente (com-
puter di bordo, modalità audio, ...),
)
premere i tasti "
" o "
" per modi-
fi care un valore di regolazione,
)
premere il tasto " OK
" per confermare,
oppure
)
premere il tasto "ESC" per uscire
dall'operazione in corso.
Menu "Funzioni audio"
Con l'autoradio accesa, una volta sele-
zionato questo menu, è possibile attivare
o disattivare le funzioni relative alla radio
(RDS, REG, RadioText) o al CD (intro-
scan, lettura casuale, ripetizione CD).
Per maggiori informazioni sull'applica-
zione "Funzioni audio", fare riferimento
alla parte WIP Sound del capitolo "Au-
dio e Telematica".
*
Solo con climatizzatore.
)
Premere il tasto "MENU"
per acce-
dere al menu generale
:
- funzioni audio,
- computer di bordo (vedi alla fi ne
del capitolo),
- personalizzazione-confi gurazione,
- telefono (kit viva voce).
)
Premere i tasti "
" o "
" per sele-
zionare il menu desiderato, quindi
confermare premendo il tasto " OK
".
Page 40 of 248
1SPIE DI FUNZIONAMENTO
38

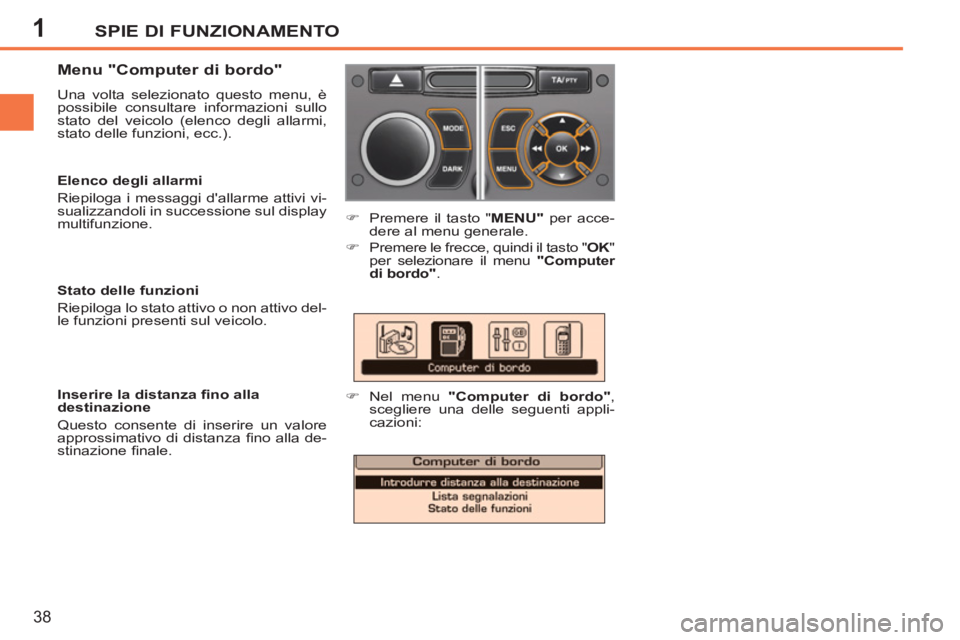

Menu "Computer di bordo"
Una volta selezionato questo menu, è
possibile consultare informazioni sullo
stato del veicolo (elenco degli allarmi,
stato delle funzioni, ecc.).
)
Premere il tasto " MENU"
per acce-
dere al menu generale.
)
Premere le frecce, quindi il tasto " OK
"
per selezionare il menu "
Computer
di bordo
".
)
Nel menu "
Computer di bordo
",
scegliere una delle seguenti appli-
cazioni:
Inserire la distanza fi no alla
destinazione
Questo consente di inserire un valore
approssimativo di distanza fi no alla de-
stinazione fi nale.
Stato delle funzioni
Riepiloga lo stato attivo o non attivo del-
le funzioni presenti sul veicolo.
Elenco degli allarmi
Riepiloga i messaggi d'allarme attivi vi-
sualizzandoli in successione sul display
multifunzione.
