KONTROLA FUNKCÍ
29
Nad počtem zbývajících kilometrů
může převážit parametr uplynulé-
ho času, v závislosti na provozo-
vání vozidla.
Klíč symbolizující údržbu se tedy
rovněž může rozsvítit v případě,
že jste překročili lhůtu dvou let.
Lhůta kontroly překročena
Při zapnutí zapalování bliká
po dobu
5 sekund klíč
, aby Vám tak připomněl,
že je nutno co nejdříve provést kontrolu
vozidla.
Příklad:
překročili jste lhůtu údržby
o 300 km.
Při zapnutí zapalování ukazatel po dobu
5 sekund udává:
5 sekund po zapnutí zapalování
se ukazatel ujetých kilometrů vrátí ke
své normální činnosti. Klíč bude neu-
stále svítit
.
Vynulování ukazatele údržby
Po každé prohlídce musí být ukazatel
údržby vynulován.
Postup vynulování:
)
vypněte zapalování,
)
stiskněte tlačítko nulování denní-
ho počitadla ujetých km a držte jej
stisknuté,
)
zapněte zapalování; na ukazateli uje-
tých kilometrů začne odpočítávání,
)
když na ukazateli svítí „=0“
, uvolně-
te tlačítko. Klíč zmizí.
Jestliže byste po této operaci chtě-
li odpojit baterii vozidla, nejprve jej
zamkněte a vyčkejte alespoň pět
minut, aby bylo vynulování ukaza-
tele zaregistrováno.

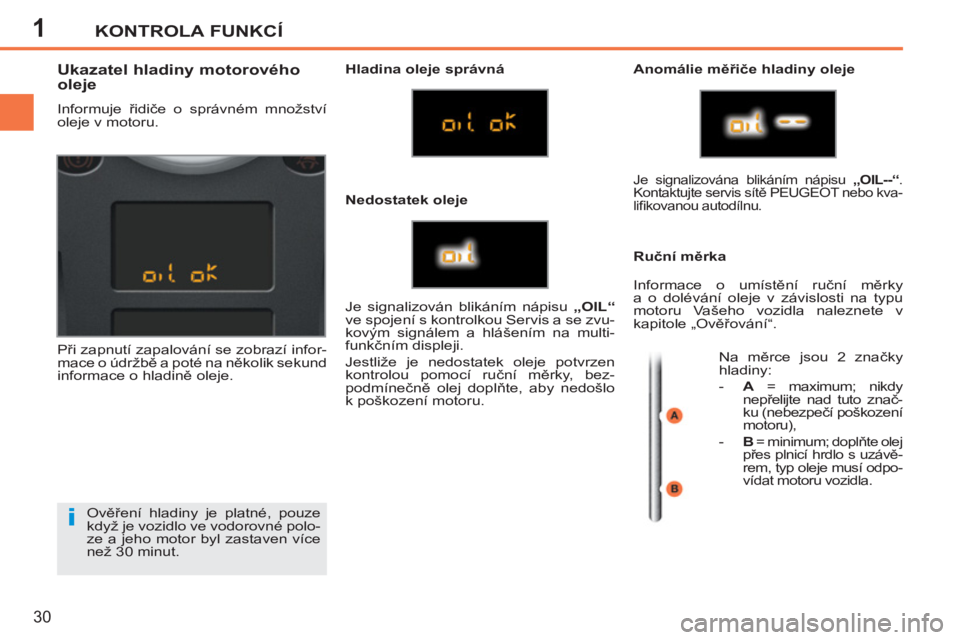

Page 32 of 248
1
i
KONTROLA FUNKCÍ
30
Ověření hladiny je platné, pouze
když je vozidlo ve vodorovné polo-
ze a jeho motor byl zastaven více
než 30 minut.
Ukazatel hladiny motorového
oleje
Informuje řidiče o správném množství
oleje v motoru.
Při zapnutí zapalování se zobrazí infor-
mace o údržbě a poté na několik sekund
informace o hladině oleje.
Hladina oleje správná
Anomálie měřiče hladiny oleje
Ruční měrka
Je signalizován blikáním nápisu „OIL“
ve spojení s kontrolkou Servis a se zvu-
kovým signálem a hlášením na multi-
funkčním displeji.
Jestliže je nedostatek oleje potvrzen
kontrolou pomocí ruční měrky, bez-
podmínečně olej doplňte, aby nedošlo
k poškození motoru.
Je signalizována blikáním nápisu „
OIL--“
.
Kontaktujte servis sítě PEUGEOT nebo kva-
lifi kovanou autodílnu.
Informace o umístění ruční měrky
a o dolévání oleje v závislosti na typu
motoru Vašeho vozidla naleznete v
kapitole „Ověřování“.
Na měrce jsou 2 značky
hladiny:
- A
= maximum; nikdy
nepřelijte nad tuto znač-
ku (nebezpečí poškození
motoru),
-
B
= minimum; doplňte olej
přes plnicí hrdlo s uzávě-
rem, typ oleje musí odpo-
vídat motoru vozidla.
Nedostatek oleje

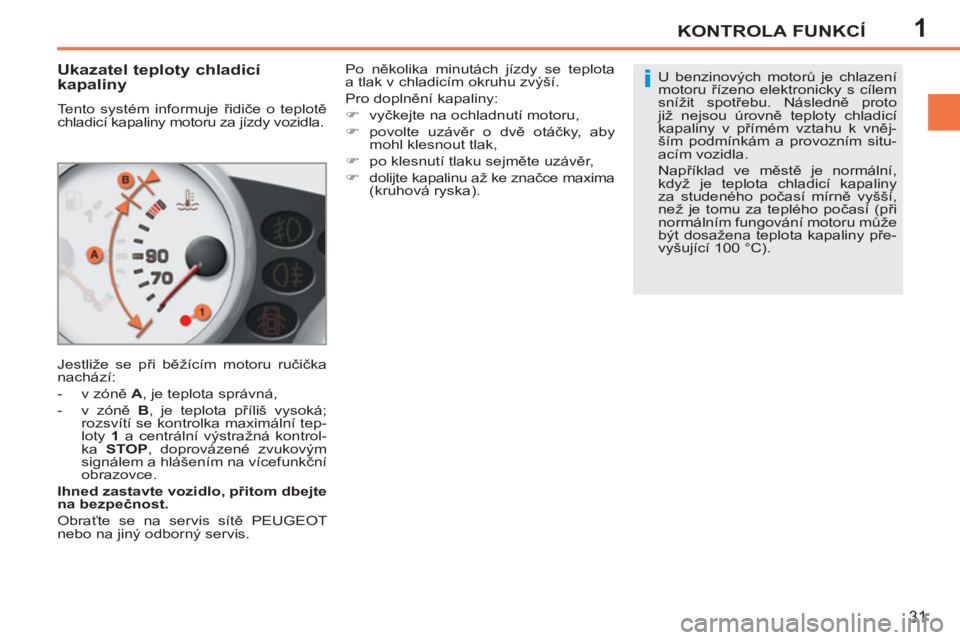

Page 33 of 248
1
i
KONTROLA FUNKCÍ
31
Ukazatel teploty chladicí
kapaliny
Tento systém informuje řidiče o teplotě
chladicí kapaliny motoru za jízdy vozidla.
Jestliže se při běžícím motoru ručička
nachází:
- v zóně A
, je teplota správná,
- v zóně B
, je teplota příliš vysoká;
rozsvítí se kontrolka maximální tep-
loty 1
a centrální výstražná kontrol-
ka STOP
, doprovázené zvukovým
signálem a hlášením na vícefunkční
obrazovce.
Ihned zastavte vozidlo, přitom dbejte
na bezpečnost.
Obraťte se na servis sítě PEUGEOT
nebo na jiný odborný servis. Po několika minutách jízdy se teplota
a tlak v chladicím okruhu zvýší.
Pro doplnění kapaliny:
)
vyčkejte na ochladnutí motoru,
)
povolte uzávěr o dvě otáčky, aby
mohl klesnout tlak,
)
po klesnutí tlaku sejměte uzávěr,
)
dolijte kapalinu až ke značce maxima
(kruhová ryska).
U benzinových motorů je chlazení
motoru řízeno elektronicky s cílem
snížit spotřebu. Následně proto
již nejsou úrovně teploty chladicí
kapaliny v přímém vztahu k vněj-
ším podmínkám a provozním situ-
acím vozidla.
Například ve městě je normální,
když je teplota chladicí kapaliny
za studeného počasí mírně vyšší,
než je tomu za teplého počasí (při
normálním fungování motoru může
být dosažena teplota kapaliny pře-
vyšující 100 °C).

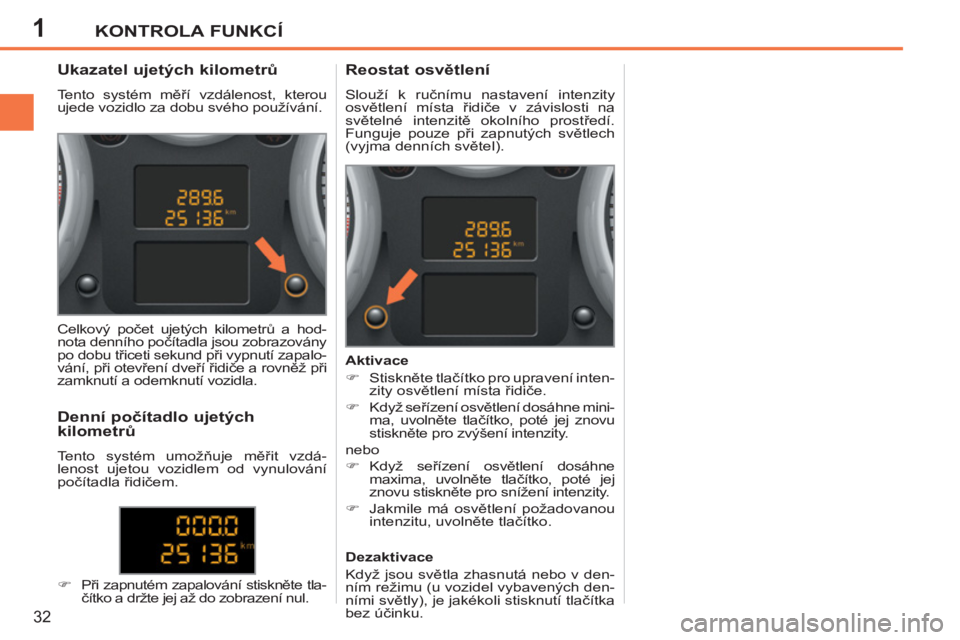

Page 34 of 248
1KONTROLA FUNKCÍ
32
Ukazatel ujetých kilometrů
Tento systém měří vzdálenost, kterou
ujede vozidlo za dobu svého používání.
Reostat osvětlení
Slouží k ručnímu nastavení intenzity
osvětlení místa řidiče v závislosti na
světelné intenzitě okolního prostředí.
Funguje pouze při zapnutých světlech
(vyjma denních světel).
Celkový počet ujetých kilometrů a hod-
nota denního počítadla jsou zobrazovány
po dobu třiceti sekund při vypnutí zapalo-
vání, při otevření dveří řidiče a rovněž při
zamknutí a odemknutí vozidla.
Denní počítadlo ujetých
kilometrů
Tento systém umožňuje měřit vzdá-
lenost ujetou vozidlem od vynulování
počítadla řidičem.
)
Při zapnutém zapalování stiskněte tla-
čítko a držte jej až do zobrazení nul.
Aktivace
)
Stiskněte tlačítko pro upravení inten-
zity osvětlení místa řidiče.
)
Když seřízení osvětlení dosáhne mini-
ma, uvolněte tlačítko, poté jej znovu
stiskněte pro zvýšení intenzity.
nebo
)
Když seřízení osvětlení dosáhne
maxima, uvolněte tlačítko, poté jej
znovu stiskněte pro snížení intenzity.
)
Jakmile má osvětlení požadovanou
intenzitu, uvolněte tlačítko.
Dezaktivace
Když jsou světla zhasnutá nebo v den-
ním režimu (u vozidel vybavených den-
ními světly), je jakékoli stisknutí tlačítka
bez účinku.

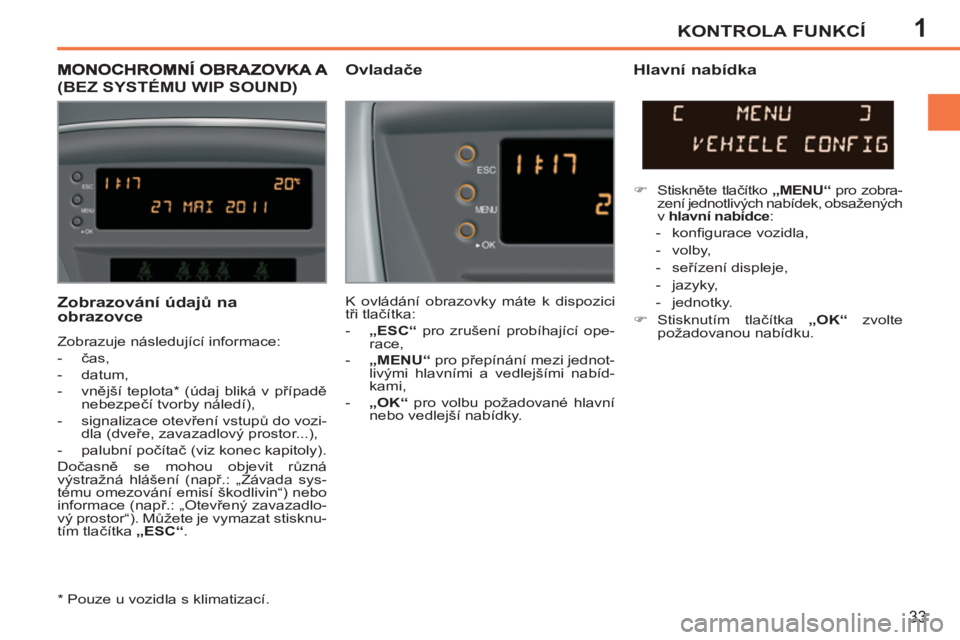

Page 35 of 248
1KONTROLA FUNKCÍ
33
Zobrazování údajů na
obrazovce
Zobrazuje následující informace:
- čas,
- datum,
- vnější teplota * (údaj bliká v případě
nebezpečí tvorby náledí),
- signalizace otevření vstupů do vozi-
dla (dveře, zavazadlový prostor...),
- palubní počítač (viz konec kapitoly).
Dočasně se mohou objevit různá
výstražná hlášení (např.: „Závada sys-
tému omezování emisí škodlivin“) nebo
informace (např.: „Otevřený zavazadlo-
vý prostor“). Můžete je vymazat stisknu-
tím tlačítka „ESC“
.
(BEZ SYSTÉMU WIP SOUND)
Ovladače
Hlavní nabídka
K ovládání obrazovky máte k dispozici
tři tlačítka:
- „ESC“
pro zrušení probíhající ope-
race,
- „MENU“
pro přepínání mezi jednot-
livými hlavními a vedlejšími nabíd-
kami,
- „OK“
pro volbu požadované hlavní
nebo vedlejší nabídky.
)
Stiskněte tlačítko „MENU“
pro zobra-
zení jednotlivých nabídek, obsažených
v hlavní nabídce
:
- konfi gurace vozidla,
- volby,
- seřízení displeje,
- jazyky,
- jednotky.
)
Stisknutím tlačítka „OK“
zvolte
požadovanou nabídku.
*
Pouze u vozidla s klimatizací.

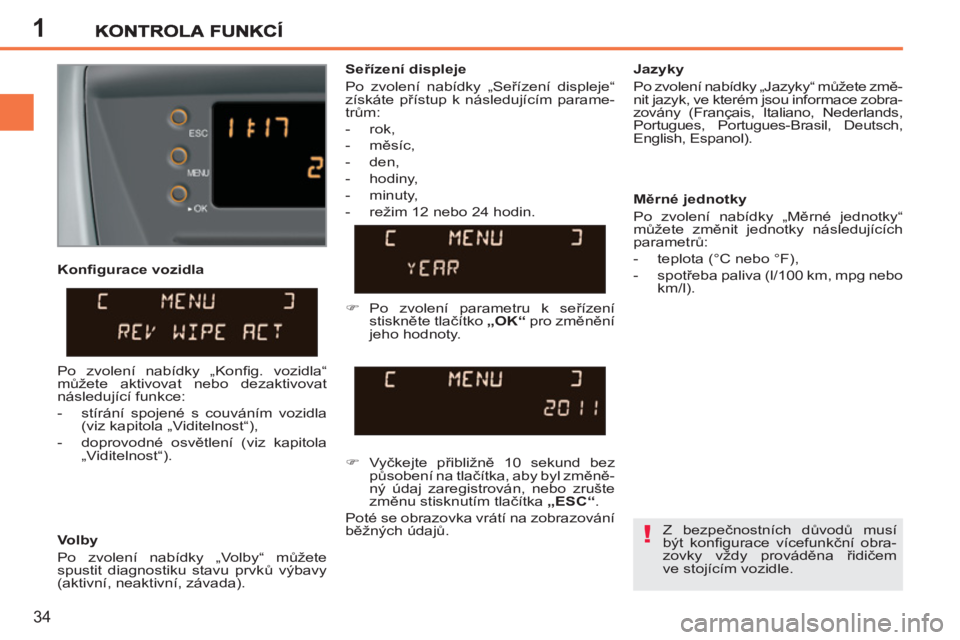

Page 36 of 248
1
!
34
Volby
Po zvolení nabídky „Volby“ můžete
spustit diagnostiku stavu prvků výbavy
(aktivní, neaktivní, závada).
Jazyky
Po zvolení nabídky „Jazyky“ můžete změ-
nit jazyk, ve kterém jsou informace zobra-
zovány (Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Deutsch,
English, Espanol).
Seřízení displeje
Po zvolení nabídky „Seřízení displeje“
získáte přístup k následujícím parame-
trům:
- rok,
- měsíc,
- den,
- hodiny,
- minuty,
- režim 12 nebo 24 hodin.
)
Vyčkejte přibližně 10 sekund bez
působení na tlačítka, aby byl změně-
ný údaj zaregistrován, nebo zrušte
změnu stisknutím tlačítka „ESC“
.
Poté se obrazovka vrátí na zobrazování
běžných údajů.
Po zvolení nabídky „Konfi g. vozidla“
můžete aktivovat nebo dezaktivovat
následující funkce:
- stírání spojené s couváním vozidla
(viz kapitola „Viditelnost“),
- doprovodné osvětlení (viz kapitola
„Viditelnost“).
Z bezpečnostních důvodů musí
být konfi gurace vícefunkční obra-
zovky vždy prováděna řidičem
ve stojícím vozidle.
Měrné jednotky
Po zvolení nabídky „Měrné jednotky“
můžete změnit jednotky následujících
parametrů:
- teplota (°C nebo °F),
- spotřeba paliva (l/100 km, mpg nebo
km/l).
Konfi gurace vozidla
)
Po zvolení parametru k seřízení
stiskněte tlačítko „OK“
pro změnění
jeho hodnoty.
Page 37 of 248

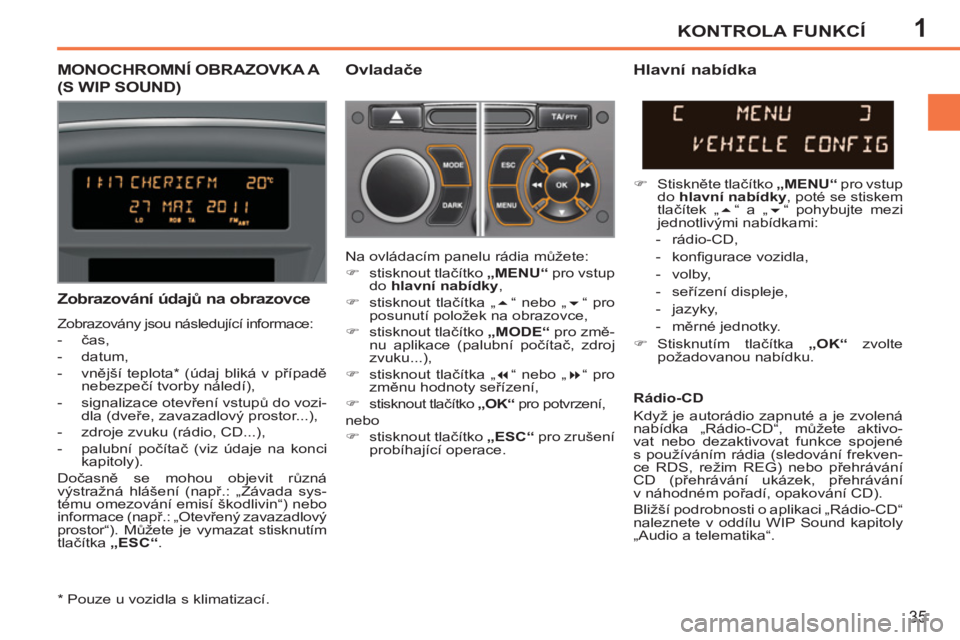

1KONTROLA FUNKCÍ
35
MONOCHROMNÍ OBRAZOVKA A
(S WIP SOUND)
Ovladače
Zobrazování údajů na obrazovce
Zobrazovány jsou následující informace:
- čas,
- datum,
- vnější teplota * (údaj bliká v případě
nebezpečí tvorby náledí),
- signalizace otevření vstupů do vozi-
dla (dveře, zavazadlový prostor...),
- zdroje zvuku (rádio, CD...),
- palubní počítač (viz údaje na konci
kapitoly).
Dočasně se mohou objevit různá
výstražná hlášení (např.: „Závada sys-
tému omezování emisí škodlivin“) nebo
informace (např.: „Otevřený zavazadlový
prostor“). Můžete je vymazat stisknutím
tlačítka „ESC“
.
Hlavní nabídka
)
Stiskněte tlačítko „MENU“
pro vstup
do hlavní nabídky
, poté se stiskem
tlačítek „
“ a „
“ pohybujte mezi
jednotlivými nabídkami:
- rádio-CD,
- konfi gurace vozidla,
- volby,
- seřízení displeje,
- jazyky,
- měrné jednotky.
)
Stisknutím tlačítka „OK“
zvolte
požadovanou nabídku. Na ovládacím panelu rádia můžete:
)
stisknout tlačítko „MENU“
pro vstup
do hlavní nabídky
,
)
stisknout tlačítka „
“ nebo „
“ pro
posunutí položek na obrazovce,
)
stisknout tlačítko „MODE“
pro změ-
nu aplikace (palubní počítač, zdroj
zvuku...),
)
stisknout tlačítka „
“ nebo „
“ pro
změnu hodnoty seřízení,
)
stisknout tlačítko „OK“
pro potvrzení,
nebo
)
stisknout tlačítko „ESC“
pro zrušení
probíhající operace.
Rádio-CD
Když je autorádio zapnuté a je zvolená
nabídka „Rádio-CD“, můžete aktivo-
vat nebo dezaktivovat funkce spojené
s používáním rádia (sledování frekven-
ce RDS, režim REG) nebo přehrávání
CD (přehrávání ukázek, přehrávání
v náhodném pořadí, opakování CD).
Bližší podrobnosti o aplikaci „Rádio-CD“
naleznete v oddílu WIP Sound kapitoly
„Audio a telematika“.
*
Pouze u vozidla s klimatizací.

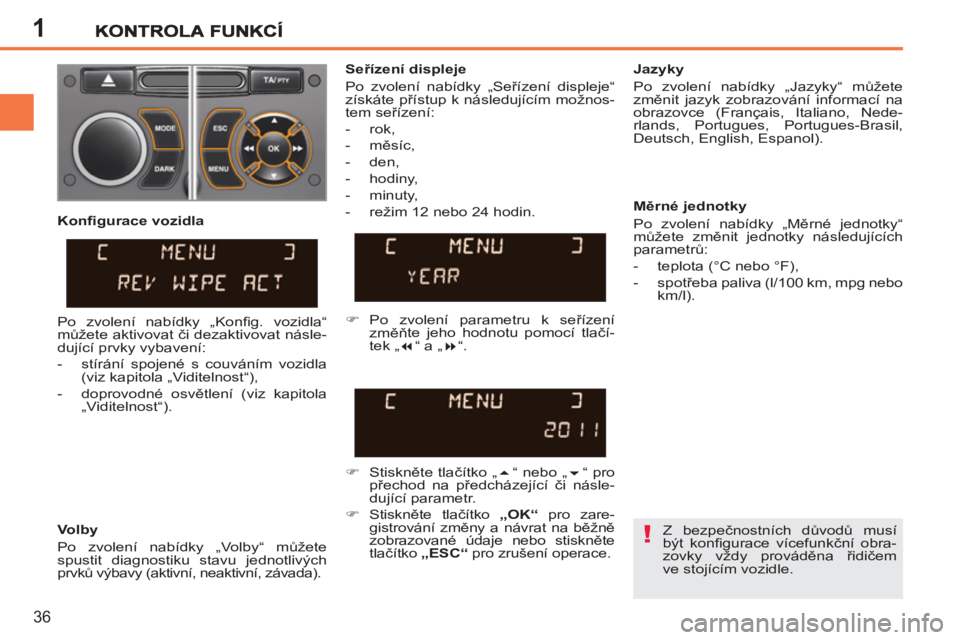

Page 38 of 248
1
!
36
Z bezpečnostních důvodů musí
být konfi gurace vícefunkční obra-
zovky vždy prováděna řidičem
ve stojícím vozidle.
Seřízení displeje
Po zvolení nabídky „Seřízení displeje“
získáte přístup k následujícím možnos-
tem seřízení:
- rok,
- měsíc,
- den,
- hodiny,
- minuty,
- režim 12 nebo 24 hodin.
Jazyky
Po zvolení nabídky „Jazyky“ můžete
změnit jazyk zobrazování informací na
obrazovce (Français, Italiano, Nede-
rlands, Portugues, Portugues-Brasil,
Deutsch, English, Espanol).
Měrné jednotky
Po zvolení nabídky „Měrné jednotky“
můžete změnit jednotky následujících
parametrů:
- teplota (°C nebo °F),
- spotřeba paliva (l/100 km, mpg nebo
km/l).
)
Po zvolení parametru k seřízení
změň
te jeho hodnotu pomocí tlačí-
tek „
“ a „
“.
)
Stiskněte tlačítko „
“ nebo „
“ pro
přechod na předcházející či násle-
dující parametr.
)
Stiskněte tlačítko „OK“
pro zare-
gistrování změny a návrat na běžně
zobrazované údaje nebo stiskněte
tlačítko „ESC“
pro zrušení operace.
Konfi gurace vozidla
Volby
Po zvolení nabídky „Volby“ můžete
spustit diagnostiku stavu jednotlivých
prvků výbavy (aktivní, neaktivní, závada). Po zvolení nabídky „Konfi g. vozidla“
můžete aktivovat či dezaktivovat násle-
dující prvky vybavení:
- stírání spojené s couváním vozidla
(viz kapitola „Viditelnost“),
- doprovodné osvětlení (viz kapitola
„Viditelnost“).

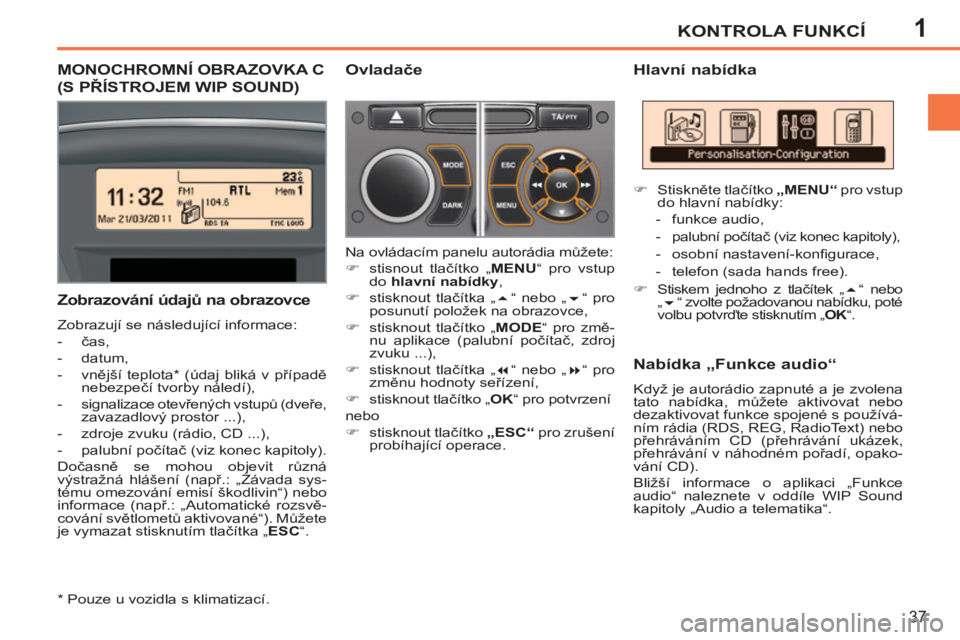

Page 39 of 248
1KONTROLA FUNKCÍ
37
MONOCHROMNÍ OBRAZOVKA C
(S PŘÍSTROJEM WIP SOUND)
Hlavní nabídka
Zobrazování údajů na obrazovce
Zobrazují se následující informace:
- čas,
- datum,
- vnější teplota * (údaj bliká v případě
nebezpečí tvorby náledí),
- signalizace otevřených vstupů (dveře,
zavazadlový prostor ...),
- zdroje zvuku (rádio, CD ...),
- palubní počítač (viz konec kapitoly).
Dočasně se mohou objevit různá
výstražná hlášení (např.: „Závada sys-
tému omezování emisí škodlivin“) nebo
informace (např.: „Automatické rozsvě-
cování světlometů aktivované“). Můžete
je vymazat stisknutím tlačítka „ ESC
“.
Ovladače
Na ovládacím panelu autorádia můžete:
)
stisnout tlačítko „ MENU
“ pro vstup
do hlavní nabídky
,
)
stisknout tlačítka „
“ nebo „
“ pro
posunutí položek na obrazovce,
)
stisknout tlačítko „ MODE
“ pro změ-
nu aplikace (palubní počítač, zdroj
zvuku ...),
)
stisknout tlačítka „
“ nebo „
“ pro
změnu hodnoty seřízení,
)
stisknout tlačítko „ OK
“ pro potvrzení
nebo
)
stisknout tlačítko „ESC“
pro zrušení
probíhající operace.
Nabídka „Funkce audio“
Když je autorádio zapnuté a je zvolena
tato nabídka, můžete aktivovat nebo
dezaktivovat funkce spojené s používá-
ním rádia (RDS, REG, RadioText) nebo
přehráváním CD (přehrávání ukázek,
přehrávání v náhodném pořadí, opako-
vání CD).
Bližší informace o aplikaci „Funkce
audio“ naleznete v oddíle WIP Sound
kapitoly „Audio a telematika“.
*
Pouze u vozidla s klimatizací.
)
Stiskněte tlačítko „MENU“
pro vstup
do hlavní nabídky:
- funkce audio,
- palubní počítač (viz konec kapitoly),
- osobní nastavení-konfi gurace,
- telefon (sada hands free).
)
Stiskem jednoho z tlačítek „
“ nebo
„
“ zvolte požadovanou nabídku, poté
volbu potvrďte stisknutím „ OK
“.
Page 40 of 248
1KONTROLA FUNKCÍ
38
Nabídka „Palubní počítač“
Po zvolení této nabídky můžete konzul-
tovat informace o stavu vozidla (deník
výstrah, stav funkcí ...).
)
Stiskněte tlačítko „MENU“
pro pří-
stup do hlavní nabídky.
)
Stiskněte příslušné šipky, potom
tlačítko „OK“
pro výběr nabídky
„Palubní počítač“
.
)
V nabídce „Palubní počítač“
zvolte
jednu z následujících aplikací:
Zadání vzdálenosti do cílového místa
Tato funkce Vám umožňuje zadat přib-
ližnou hodnotu vzdálenosti do cílového
místa.
Stav funkcí
Rekapituluje aktivní nebo neaktivní stav
funkcí přítomných na vozidle.
Deník výstrah
Rekapituluje aktivní výstražná hláše-
ní jejich postupným zobrazováním na
vícefunkční obrazovce.
