Page 41 of 248

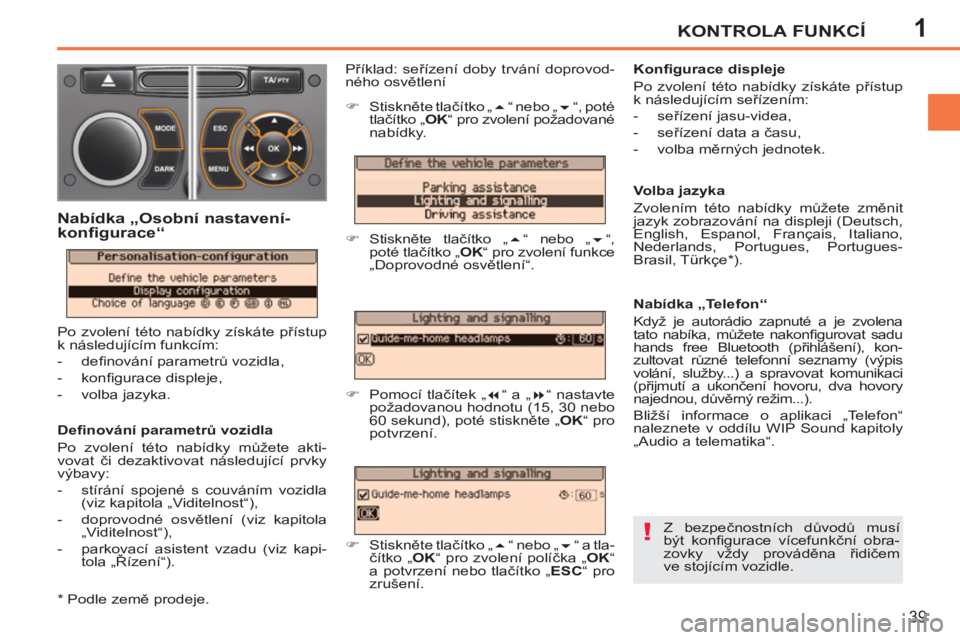

1
!
KONTROLA FUNKCÍ
39
Defi nování parametrů vozidla
Po zvolení této nabídky můžete akti-
vovat či dezaktivovat následující prvky
výbavy:
- stírání spojené s couváním vozidla
(viz kapitola „Viditelnost“),
- doprovodné osvětlení (viz kapitola
„Viditelnost“),
- parkovací asistent vzadu (viz kapi-
tola „Řízení“).
Volba jazyka
Zvolením této nabídky můžete změnit
jazyk zobrazování na displeji (Deutsch,
English, Espanol, Français, Italiano,
Nederlands, Portugues, Portugues-
Brasil, Türkçe * ).
Nabídka „Telefon“
Když je autorádio zapnuté a je zvolena
tato nabíka, můžete nakonfi gurovat sadu
hands free Bluetooth (přihlášení), kon-
zultovat různé telefonní seznamy (výpis
volání, služby...) a spravovat komunikaci
(přijmutí a ukončení hovoru, dva hovory
najednou, důvěrný režim...).
Bližší informace o aplikaci „Telefon“
naleznete v oddílu WIP Sound kapitoly
„Audio a telematika“. Příklad: seřízení doby trvání doprovod-
ného osvětlení
Nabídka „Osobní nastavení-
konfigurace“
Po zvolení této nabídky získáte přístup
k následujícím funkcím:
- defi nování parametrů vozidla,
- konfi gurace displeje,
- volba jazyka.
)
Stiskněte tlačítko „
“ nebo „
“, poté
tlačítko „ OK
“ pro zvolení požadované
nabídky.
)
Stiskněte tlačítko „
“ nebo „
“,
poté tlačítko „ OK
“ pro zvolení funkce
„Doprovodné osvětlení“.
)
Pomocí tlačítek „
“ a „
“ nastavte
požadovanou hodnotu (15, 30 nebo
60 sekund), poté stiskněte „ OK
“ pro
potvrzení.
)
Stiskněte tlačítko „
“ nebo „
“ a tla-
čítko „ OK
“ pro zvolení políčka „ OK
“
a potvrzení nebo tlačítko „ ESC
“ pro
zrušení.
Konfi gurace displeje
Po zvolení této nabídky získáte přístup
k následujícím seřízením:
- seřízení jasu-videa,
- seřízení data a času,
- volba měrných jednotek.
Z bezpečnostních důvodů musí
být konfi gurace vícefunkční obra-
zovky vždy prováděna řidičem
ve stojícím vozidle.
* Podle země prodeje.
Page 42 of 248

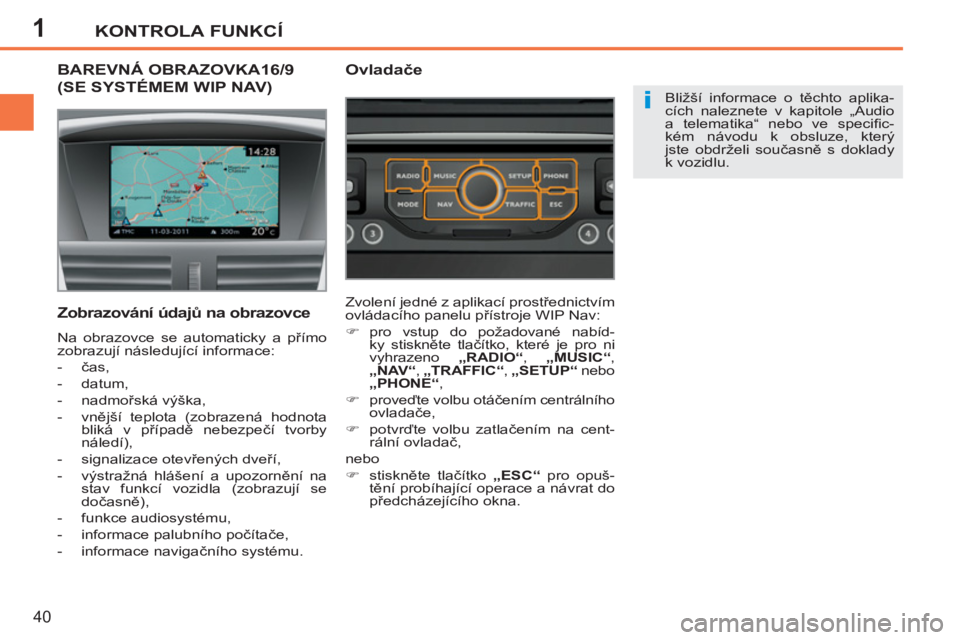

1
i
KONTROLA FUNKCÍ
40
BAREVNÁ OBRAZOVKA16/9
(SE SYSTÉMEM WIP NAV)
Bližší informace o těchto aplika-
cích naleznete v kapitole „Audio
a telematika“ nebo ve specifi c-
kém návodu k obsluze, který
jste obdrželi současně s doklady
k vozidlu.
Zobrazování údajů na obrazovce
Na obrazovce se automaticky a přímo
zobrazují následující informace:
- čas,
- datum,
- nadmořská výška,
- vnější teplota (zobrazená hodnota
bliká v případě nebezpečí tvorby
náledí),
- signalizace otevřených dveří,
- výstražná hlášení a upozornění na
stav funkcí vozidla (zobrazují se
dočasně),
- funkce audiosystému,
- informace palubního počítače,
- informace navigačního systému.
Ovladače
Zvolení jedné z aplikací prostřednictvím
ovládacího panelu přístroje WIP Nav:
)
pro vstup do požadované nabíd-
ky stiskněte tlačítko, které je pro ni
vyhrazeno „RADIO“
, „MUSIC“
,
„NAV“
, „TRAFFIC“
, „SETUP“
nebo
„PHONE“
,
)
proveďte volbu otáčením centrálního
ovladače,
)
potvrďte volbu zatlačením na cent-
rální ovladač,
nebo
)
stiskněte tlačítko „ESC“
pro opuš-
tění probíhající operace a návrat do
předcházejícího okna.
Page 43 of 248
1
!
KONTROLA FUNKCÍ
41
Nabídka „SETUP“
)
Pro vstup do nabídky „SETUP“
stiskněte tlačítko „SETUP“
. Umož-
ňuje zvolit některou z následujících
funkcí:
- „Jazyky“,
- „Datum a čas“,
- „Zobrazování“,
- „Parametry vozidla“,
- „Jednotky“,
- „Parametry systému“.
Jazyky
Tato nabídka umožňuje zvolit jazyk, ve kterém
se budou informace zobrazovat: Deutsch,
English, Espanol, Français, Italiano, Neder-
lands, Polski, Portugues, Türkçe * .
*
Podle země prodeje.
Datum a čas
Tato nabídka umožňuje nastavit datum
a čas, stejně jako tvar zápisu data
a času (viz kapitola „Audio a telematika“
nebo specifi cký návod k obsluze, který
jste obdrželi současně s doklady k
vozidlu).
Zobrazování
Tato nabídka umožňuje seřídit jas obra-
zovky, kombinaci barev obrazovky
a barvu mapy (režim den/noc nebo
automatický).
Parametry vozidla
Tato nabídka umožňuje aktivovat
a neutralizovat některé prvky řízení
a komfortní výbavy:
- stírání zadního okna spojené se
zařazením zpětného chodu (viz
kapitola „Viditelnost“),
- doprovodné osvětlení a doba jeho
trvání (viz kapitola „Viditelnost“).
Jednotky
V této nabídce je možno zvolit měrné
jednotky teploty (°C nebo °F) a spotřeby
(km/l, l/100 nebo mpg).
Parametry systému
Tato nabídka umožňuje obnovit původ-
ní nastavení z výroby, zobrazit verzi
programu a aktivovat defi lování textu. Z bezpeč
nostních důvodů musí
být konfi gurace vícefunkční obra-
zovky prováděna řidičem povinně
ve stojícím vozidle.
Page 44 of 248
1KONTROLA FUNKCÍ
42
PALUBNÍ POČÍTAČ
)
Stiskněte tlačítko umístěné na kon-
ci ovladače stěračů
pro postupné
zobrazení jednotlivých údajů palub-
ního počítače. Palubní počítač poskytuje následující
informace: Tento systém poskytuje aktuální infor-
mace o jízdě (jízdní dosah, spotřeba...).
)
Stiskněte ovladač na více než dvě
sekundy pro vynulování hodnot ujeté
vzdálenosti, průměrné spotřeby a prů-
měrné rychlosti.
Monochromní obrazovka A
Vynulování
Zobrazované údaje
- jízdní dosah,
- okamžitá spotřeba,
- ujetá vzdálenost,
- průměrná spotřeba,
- průměrná rychlost.
)
Při následujícím stisknutí se vrátíte
na zobrazení běžných údajů.
Page 45 of 248
1KONTROLA FUNKCÍ
43
Barevná obrazovka 16/9
- záložka s aktuálními
informacemi:
●
jízdní dosah,
●
okamžitá spotřeba,
●
zbývající vzdálenost,
Vynulování hodnot tras
Monochromní obrazovka C
)
Stiskněte tlačítko umístěné na kon-
ci ovladače stěračů
pro postup-
né zobrazení jednotlivých záložek
palubního počítače:
Zobrazované údaje
)
Po zvolení požadované trasy stiskněte
ovladač na více než dvě sekundy.
- záložka trasy „1“
s těmito
údaji:
●
ujetá vzdálenost,
●
průměrná spotřeba,
●
průměrná rychlost,
pro první sledovanou
trasu.
- záložka trasy „2“
s těmito
údaji:
●
ujetá vzdálenost,
●
průměrná spotřeba,
●
průměrná rychlost,
pro druhou sledovanou
trasu.
PALUBNÍ POČÍTAČ
Tento systém poskytuje aktuální informace
o jízdě (jízdní dosah, spotřeba...).
Trasy „1“
a „2“
jsou na sobě nezávislé
a jejich používání je shodné.
Trasu „1“
můžete například využít pro
denní výpočty a trasu „2“
pro měsíční
výpočty.
)
Při následujícím stisknutí se vrátíte
na běžné zobrazování.
Page 46 of 248
1
i
i
!
KONTROLA FUNKCÍ
44
Zbývající vzdálenost
(km nebo míle)
Je to vzdálenost, kterou zbý-
vá ujet do cílového místa. Je
počítána buď aktuálně navigačním sys-
témem, pokud je aktivované navádění,
nebo počítačem na základě údaje zada-
ného uživatelem.
Pokud není na začátku trasy udána
vzdálenost do cílového místa, zobrazí
se namísto číslic pomlčky.
Průměrná rychlost
(km/h nebo mph)
Průměrná rychlost vypočíta-
ná od posledního vynulování
palubního počítače (zapnuté
zapalování).
Jízdní dosah
(km nebo míle)
Udává počet kilometrů, kte-
ré je ještě možno ujet s pali-
vem zbývajícím v nádrži, v závislosti na
průměrné spotřebě na posledních uje-
tých kilometrech.
Okamžitá spotřeba
(l/100 km nebo km/l nebo mpg)
Jedná se o průměrné množství
paliva spotřebovaného za něko-
lik posledních sekund.
Průměrná spotřeba
(l/100 km nebo km/l nebo mpg)
Jedná se o průměrné
množství paliva spotřebova-
ného od posledního vynulo-
vání palubního počítače.
Ujetá vzdálenost
(km ou miles)
Udává vzdálenost ujetou
od posledního vynulování
palubního počítače.
Vysvětlení některých výrazů…
Jakmile je jízdní dosah menší než
30 km, zobrazí se pomlčky. Po dolití
nejméně 5 litrů paliva je jízdní dosah
přepočítán a jeho hodnota se zobrazí,
pokud je větší než 100 km.
Jestliže za jízdy namísto číslic
trvale svítí pomlčky, obraťte se
na servis sítě PEUGEOT nebo na
jiný odborný servis. Údaj se zobrazuje až od rychlosti
30 km/h.
Hodnota se může i zvýšit v důsled-
ku změny stylu řízení nebo profi lu
vozovky, při kterých dojde k velké-
mu snížení změně okamžité spo-
třeby.
Page 47 of 248
2POHODLÍ
45
VĚTRÁNÍ
Úprava vzduchu
Vháněný vzduchu je rozváděn podle
nastavení ovladačů řidičem:
- přímý přívod do kabiny (vstup vněj-
šího vzduchu),
- průchod okruhem ohřevu (topení),
-
průchod okruhem chlazení (klimatizace).
Ovladač teploty umožňuje dosáhnout
požadované úrovně pohodlí smícháním
vzduchu z jednotlivých okruhů.
Ovladač rozdělení proudu vzduchu
umožňuje přivádět vzduch do kabiny
kombinací různých větracích otvorů.
Ovladač rychlosti ventilátoru umožňu-
je zvyšovat a snižovat rychlost otáčení
ventilátoru.
Přívod vzduchu
Vzduch cirkulující v kabině je fi ltrován
a přichází buď zvenku přes mřížku na
spodní hraně čelního skla, nebo zevnitř
při obíhání vnitřního vzduchu.
Ovládací panel
Ovladače tohoto systému jsou sdruženy
na panelu A
středové konzoly. V závislosti
na modelu jsou přítomny tyto funkce:
- požadovaná úroveň tepelného
pohodlí,
- rychlost ventilátoru,
- rozdělení proudu vzduchu,
- odmrazování a odmlžování,
- ruční nebo automatické ovladače
klimatizace (chlazení vzduchu).
Rozvod vzduchu
1.
Trysky odmrazování či odmlžování
čelního skla.
2.
Trysky odmrazování či odmlžování
předních bočních oken.
3.
Boční směrovatelné a uzavíratelné
větrací otvory.
4.
Střední směrovatelné a uzavíratelné
větrací otvory.
5.
Výstupy vzduchu k nohám cestujících
vpředu.
6.
Výstupy vzduchu k nohám cestujích
vzadu.
Page 48 of 248
2
i
POHODLÍ
46
Při chlazení vzduchu dochází v klimati-
začním zařízení ke kondenzaci par a při
zastavení vytéká nashromážděná voda
pod vozidlo. Tento jev je zcela normální.
DOPORUČENÍ PRO VĚTRÁNÍ A KLIMATIZACI
Aby byly tyto systémy plně účinné, dodržujte následující pravidla pro použí-
vání a údržbu:
)
Aby bylo rozdělování proudu vzduchu rovnoměrné, dbejte na průchodnost
mřížek vstupu vnějšího vzduchu umístěných na spodním okraji čelního
skla, trysek, větracích otvorů a výstupů vzduchu, stejně jako na průchod-
nost odvodu vzduchu v zavazadlovém prostoru.
)
Nezakrývejte snímač slunečního záření umístěný na palubní desce.
Slouží k regulaci automatické klimatizace.
)
Aby se klimatizační systém uchoval v bezvadném stavu, uveďte jej do činnosti
nejméně jednou nebo dvakrát za měsíc na alespoň 5 až 10 minut.
)
Dbejte na dobrý stav fi ltru vzduchu v kabině a nechte pravidelně měnit
fi ltrační vložky (viz kapitola „Ověřování“).
Doporučujeme dávat přednost kombinovanému fi ltru vzduchu v kabině.
Díky specifi cké aktivní přísadě zlepšuje čistě
ní vzduchu vdechovaného
cestujícími a přispívá k zachování čistoty v kabině (snížení alergických
projevů, nepříjemných pachů a usazování mastnoty).
)
Pro zajištění řádné činnosti klimatizačního systému doporučujeme nechat
pravidelně provádět jeho kontroly dle doporučení v servisní knížce.
)
Jestliže zařízení nechladí, vypněte jej a obraťte se na servisní síť PEUGEOT
nebo odborný servis.
Při tažení přívěsu s maximální povolenou hmotností do prudkého svahu
za vysokých teplot můžete klimatizaci vypnout a využít tak lépe výkon motoru,
čímž dojde ke zlepšení tažné kapacity vozidla.
Pokud je po delším vystavení přímému slunci v interiéru vozidla příliš horko,
vyvětrejte kabinu otevřením oken.
Nastavte ovladač rychlosti ventilátoru na hodnotu, která zajistí dobré obno-
vování vzduchu v kabině.
Klimatizační systém neobsahuje chlór a nepředstavuje nebezpečí pro ozó-
novou vrstvu.
Page 49 of 248
2POHODLÍ
47
TOPENÍ/VĚTRÁNÍ
Panel s ručním ovladačem
Panel s elektrickým ovladačem RUČNÍ KLIMATIZACE
Panel s ručním ovladačem
Panel s elektrickým ovladačem
Page 50 of 248
2
i
POHODLÍ
48
2. Seřízení rychlosti ventilátoru
)
Otáčením kolečka od polo-
hy 1
k poloze 4
nastavte
potřebnou rychlost ventilá-
toru pro zajištění pohodlí v
kabině. Čelní sklo, boční okna a nohy
cestujících.
Nohy cestujících (zavřené
větrací otvory).
Střední a boční větrací otvory.
)
Otáčením kolečka od modré-
ho pole (chlad) k červenému
poli (teplo) nastavte teplotu
dle svého přání.
Čelní sklo a boční okna.
1. Seřízení teploty
Rozdělení proudu vzduchu
je možno doladit nastavením
kolečka do některé
mezipolohy, označené
bodem „●“.
TOPENÍ/VĚTRÁNÍ A RUČNÍ
KLIMATIZACE
Systémy topení/větrání a klimatizace
mohou fungovat jen při běžícím motoru.
Panel s ručním ovladačem
4. Vstup vnějšího vzduchu/obíhání
vnitřního vzduchu
Při otevřeném vstupu vnějšího vzduchu
nehrozí zamlžení čelního skla a boč-
ních oken.
Poloha obíhání vnitřního vzduchu umož-
ňuje izolovat kabinu od nepříjemných
pachů a kouře, přicházejících zvenku.
Jakmile je to možné, otevřete znovu
vstup vnějšího vzduchu, aby nedošlo ke
zhoršení kvality vzduchu v interiéru a k
zamlžení skel.
Panel s elektrickým ovladačem
Odmrazování - odmlžování
Pro rychlé odmrazení nebo odmlžení
čelního skla a bočních oken:
)
nastavte ovladač vstupu vzduchu 4
do polohy „Vstup vnějšího vzduchu“,
)
nastavte kolečko rozdělování proudu
vzduchu 3
do polohy „Čelní sklo“,
)
otočte kolečka teploty 1
a rychlosti
ventilátoru 2
do polohy maxima,
)
zavřete střední větrací otvory,
)
zapněte chlazení vzduchu stisknu-
tím tlačítka „A/C“
.
)
Jestliže nastavíte ovladač venti-
látoru do polohy 0
(neutralizace
systému), přestane být tepelný
komfort řízen. Nicméně bude
možno pociťovat mírný proud
vzduchu, způsobovaný jízdou
vozidla.
3. Seřízení rozdělení proudu vzduchu
)
Přemístěte ruční ovladač doprava do
polohy „Obíhání vnit
řního vzduchu“.
)
Přemístěte ruční ovladač zpět doleva
do polohy „Vstup vnějšího vzduchu“.
)
Stiskněte tlačítko pro zapnu-
tí obíhání vnitřního vzduchu.
Rozsvítí se kontrolka.
)
Znovu stiskněte tlačítko pro otevření
vstupu vnějšího vzduchu. Kontrolka
zhasne.
