PEUGEOT 207 2011 Návod na použití (in Czech)

1KONTROLA FUNKCÍ
19

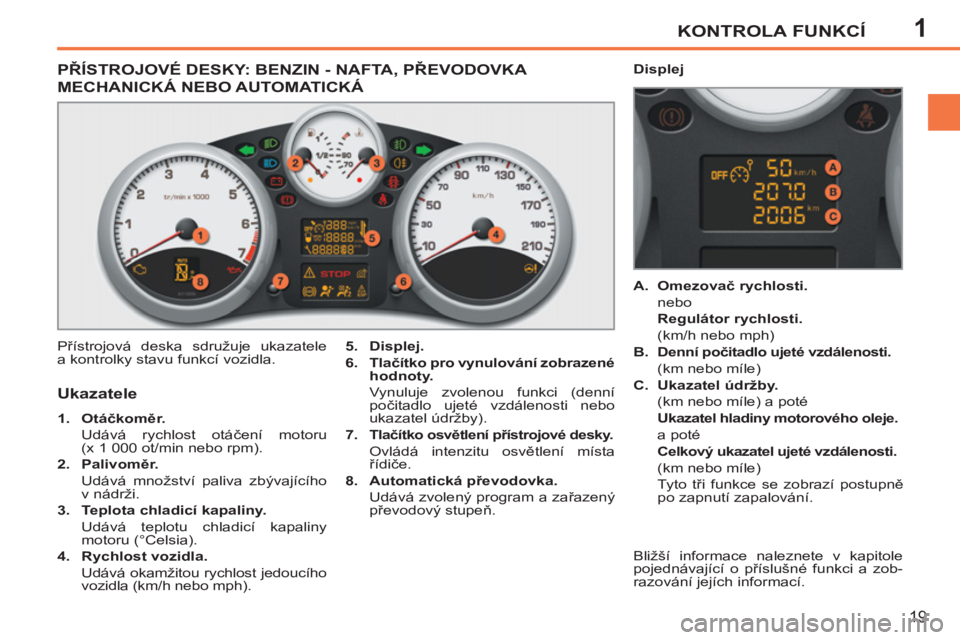

PŘÍSTROJOVÉ DESKY: BENZIN - NAFTA, PŘEVODOVKA
MECHANICKÁ NEBO AUTOMATICKÁ

Přístrojová deska sdružuje ukazatele
a kontrolky stavu funkcí vozidla.
5.
Displej.


6.
Tlačítko pro vynulování zobrazené
hodnoty.

Vynuluje zvolenou funkci (denní
počitadlo ujeté vzdálenosti nebo
ukazatel údržby).

7.

Tlačítko osvětlení přístrojové desky.

Ovládá intenzitu osvětlení místa
řídiče.

8.
Automatická převodovka.

Udává zvolený program a zařazený
převodový stupeň.


Ukazatele



1.
Otáčkoměr.

Udává rychlost otáčení motoru
(x 1 000 ot/min nebo rpm).

2.
Palivoměr.

Udává množství paliva zbývajícího
v nádrži.

3.
Teplota chladicí kapaliny.

Udává teplotu chladicí kapaliny
motoru (°Celsia).

4.
Rychlost vozidla.

Udává okamžitou rychlost jedoucího
vozidla (km/h nebo mph).

A.
Omezovač rychlosti.

nebo
Regulátor rychlosti.

(km/h nebo mph)

B.
Denní počitadlo ujeté vzdálenosti.
(km nebo míle)

C.
Ukazatel údržby.

(km nebo míle) a poté
Ukazatel hladiny motorového oleje.
a poté
Celkový ukazatel ujeté vzdálenosti.
(km nebo míle)
Tyto tři funkce se zobrazí postupně
po zapnutí zapalování.
Displej
Bližší informace naleznete v kapitole
pojednávající o příslušné funkci a zob-
razování jejích informací.

1
!
KONTROLA FUNKCÍ
20

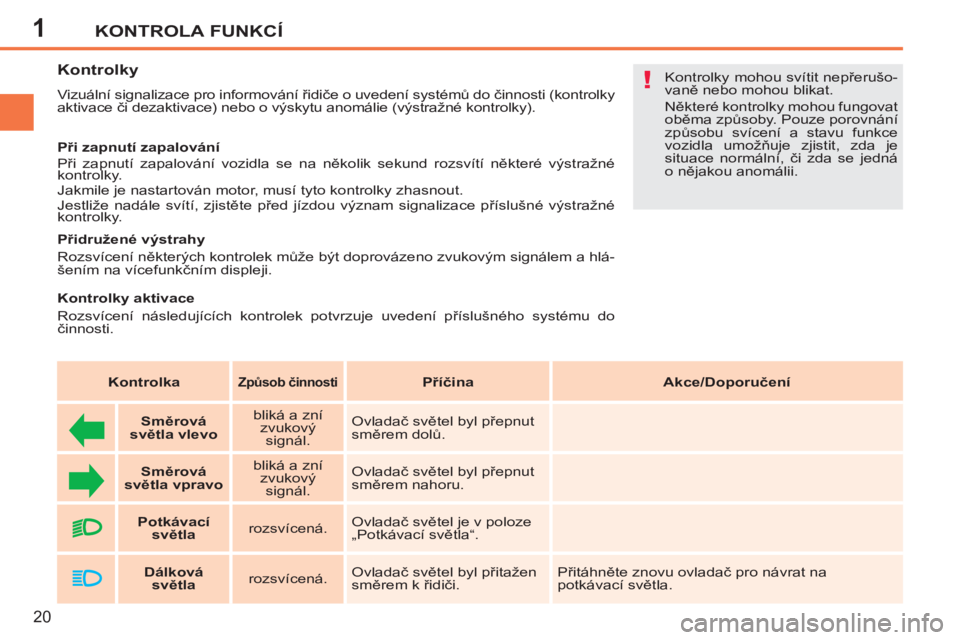

Kontrolky

Vizuální signalizace pro informování řidiče o uvedení systémů do činnosti (kontrolky
aktivace či dezaktivace) nebo o výskytu anomálie (výstražné kontrolky).

Při zapnutí zapalování
Při zapnutí zapalování vozidla se na několik sekund rozsvítí některé výstražné
kontrolky.
Jakmile je nastartován motor, musí tyto kontrolky zhasnout.
Jestliže nadále svítí, zjistěte před jízdou význam signalizace příslušné výstražné
kontrolky.

Přidružené výstrahy
Rozsvícení některých kontrolek může být doprovázeno zvukovým signálem a hlá-
šením na vícefunkčním displeji. Kontrolky mohou svítit nepřerušo-
vaně nebo mohou blikat.
Některé kontrolky mohou fungovat
oběma způsoby. Pouze porovnání
způsobu svícení a stavu funkce
vozidla umožňuje zjistit, zda je
situace normální, či zda se jedná
o nějakou anomálii.

Kontrolky aktivace
Rozsvícení následujících kontrolek potvrzuje uvedení příslušného systému do
činnosti.



Kontrolka





Zp

ůsob činnosti




Příčina



Akce/Doporučení








Směrová
světla vlevo


bliká a zní
zvukový
signál. Ovladač světel byl přepnut
směrem dolů.







Směrová
světla vpravo


bliká a zní
zvukový
signál. Ovladač světel byl přepnut
směrem nahoru.







Potkávací
světla


rozsvícená. Ovladač světel je v poloze
„Potkávací světla“.






Dálková
světla


rozsvícená. Ovladač světel byl přitažen
směrem k řidiči. Přitáhněte znovu ovladač pro návrat na
potkávací světla.

1KONTROLA FUNKCÍ
21


Kontrolka



způsob
činnosti



Příčina



Akce/Doporučení

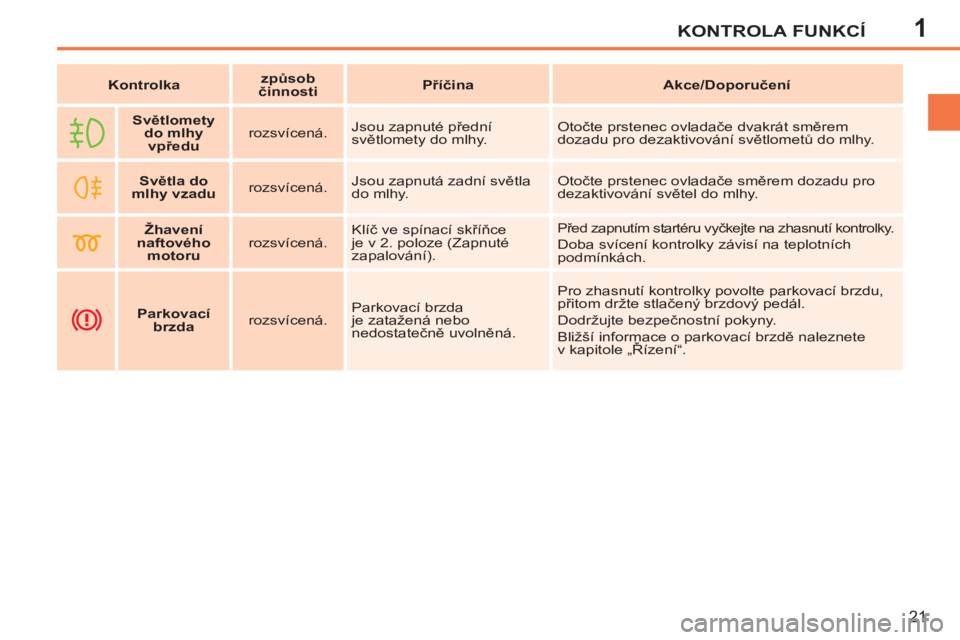

Světlomety
do mlhy
vpředu


rozsvícená. Jsou zapnuté přední
světlomety do mlhy. Otočte prstenec ovladače dvakrát směrem
dozadu pro dezaktivování světlometů do mlhy.






Světla do
mlhy vzadu


rozsvícená. Jsou zapnutá zadní světla
do mlhy. Otočte prstenec ovladače směrem dozadu pro
dezaktivování světel do mlhy.






Žhavení
naftového
motoru


rozsvícená. Klíč ve spínací skříňce
je v 2. poloze (Zapnuté
zapalování). Před zapnutím startéru vyčkejte na zhasnutí kontrolky.

Doba svícení kontrolky závisí na teplotních
podmínkách.





Parkovac

í
brzda


rozsvícená. Parkovací brzda
je zatažená nebo
nedostatečně uvolněná. Pro zhasnutí kontrolky povolte parkovací brzdu,
přitom držte stlačený brzdový pedál.
Dodržujte bezpečnostní pokyny.
Bližší informace o parkovací brzdě naleznete
v kapitole „Řízení“.

1KONTROLA FUNKCÍ
22

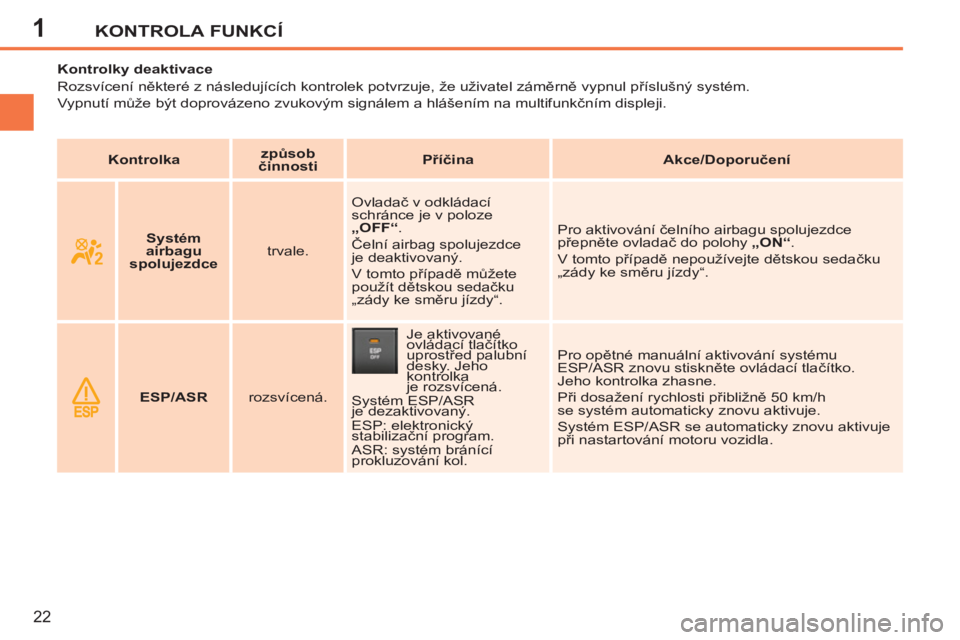

Kontrolky deaktivace
Rozsvícení některé z následujících kontrolek potvrzuje, že uživatel záměrně vypnul příslušný systém.
Vypnutí může být doprovázeno zvukovým signálem a hlášením na multifunkčním displeji.



Kontrolka



způsob
činnosti



Příčina



Akce/Doporučení








Systém
airbagu
spolujezdce


trvale. Ovladač v odkládací
schránce je v poloze
„OFF“
.
Čelní airbag spolujezdce
je deaktivovaný.
V tomto případě můžete
použít dětskou sedačku
„zády ke směru jízdy“. Pro aktivování čelního airbagu spolujezdce
přepněte ovladač do polohy „ON“
.
V tomto případě nepoužívejte dětskou sedačku
„zády ke směru jízdy“.






ESP/ASR


rozsvícená. Je aktivované
ovládací tlačítko
uprostřed palubní
desky. Jeho
kontrolka
je rozsvícená.
Systém ESP/ASR
je dezaktivovaný.
ESP: elektronický
stabilizační program.
ASR: systém bránící
prokluzování kol. Pro opětné manuální aktivování systému
ESP/ASR znovu stiskněte ovládací tlačítko.
Jeho kontrolka zhasne.
Při dosažení rychlosti přibližně 50 km/h
se systém automaticky znovu aktivuje.
Systém ESP/ASR se automaticky znovu aktivuje
při nastartování motoru vozidla.

1
!
KONTROLA FUNKCÍ
23

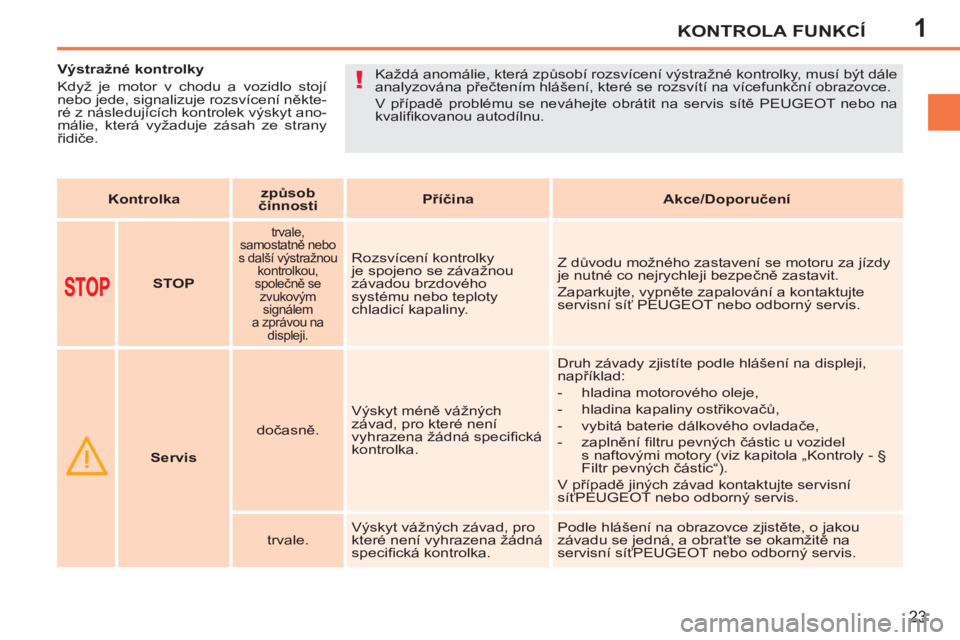

Výstražné kontrolky
Když je motor v chodu a vozidlo stojí
nebo jede, signalizuje rozsvícení někte-
ré z následujících kontrolek výskyt ano-
málie, která vyžaduje zásah ze strany
řidiče. Každá anomálie, která způsobí rozsvícení výstražné kontrolky, musí být dále
analyzována přečtením hlášení, které se rozsvítí na vícefunkční obrazovce.
V případě problému se neváhejte obrátit na servis sítě PEUGEOT nebo na
kvalifi kovanou autodílnu.



Kontrolka



způsob
činnosti



Příčina



Akce/Doporučení








STOP




trvale,
samostatně nebo
s další výstražnou
kontrolkou,
společně se
zvukovým
signálem
a zprávou na
displeji.

Rozsvícení kontrolky
je spojeno se závažnou
závadou brzdového
systému nebo teploty
chladicí kapaliny. Z důvodu možného zastavení se motoru za jízdy
je nutné co nejrychleji bezpečně zastavit.
Zaparkujte, vypněte zapalování a kontaktujte
servisní síť PEUGEOT nebo odborný servis.






Servis


dočasně. Výskyt méně vážných
závad, pro které není
vyhrazena žádná specifi cká
kontrolka. Druh závady zjistíte podle hlášení na displeji,
například:


- hladina motorového oleje,

- hladina kapaliny ostřikovačů,

- vybitá baterie dálkového ovladače,

- zaplnění fi ltru pevných částic u vozidel
s naftovými motory (viz kapitola „Kontroly - §
Filtr pevných částic“).
V případě jiných závad kontaktujte servisní
síťPEUGEOT nebo odborný servis.

trvale. Výskyt vážných závad, pro
které není vyhrazena žádná
specifi cká kontrolka. Podle hlášení na obrazovce zjistěte, o jakou
závadu se jedná, a obraťte se okamžitě na
servisní síťPEUGEOT nebo odborný servis.

1KONTROLA FUNKCÍ
24

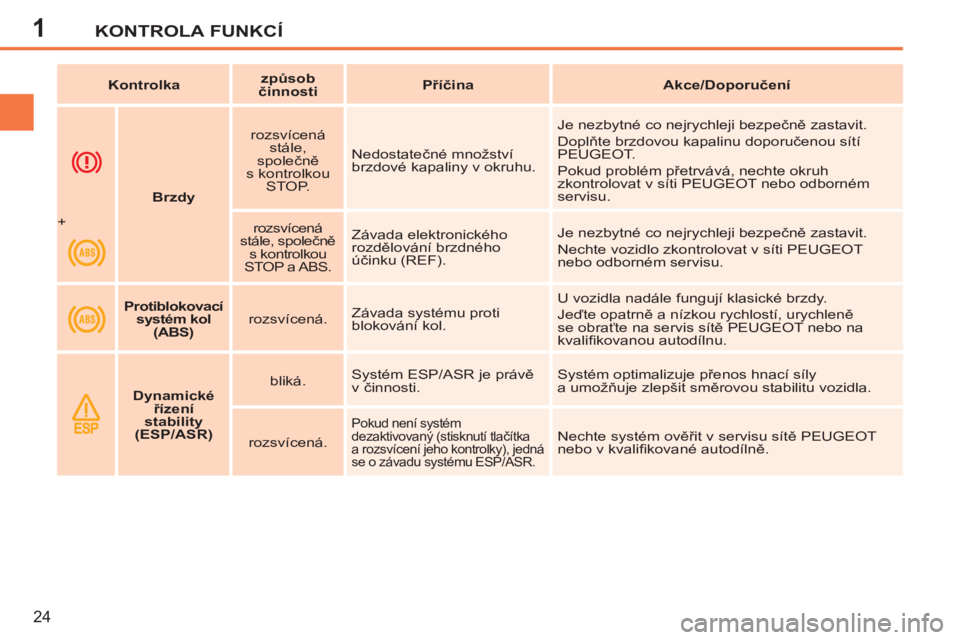

Brzdy


rozsvícená
stále,
společně
s kontrolkou
STOP. Nedostatečné množství
brzdové kapaliny v okruhu. Je nezbytné co nejrychleji bezpečně zastavit.
Doplňte brzdovou kapalinu doporučenou sítí
PEUGEOT.
Pokud problém přetrvává, nechte okruh
zkontrolovat v síti PEUGEOT nebo odborném
servisu.

+

rozsvícená
stále, společně
s kontrolkou
STOP a ABS. Závada elektronického
rozdělování brzdného
účinku (REF). Je nezbytné co nejrychleji bezpečně zastavit.
Nechte vozidlo zkontrolovat v síti PEUGEOT
nebo odborném servisu.

Kontrolka



způsob
činnosti



Příčina



Akce/Doporučení








Protiblokovací
systém kol
(ABS)

rozsvícená. Závada systému proti
blokování kol. U vozidla nadále fungují klasické brzdy.
Jeďte opatrně a nízkou rychlostí, urychleně
se obraťte na servis sítě PEUGEOT nebo na
kvalifi kovanou autodílnu.







Dynamické
řízení
stability
(ESP/ASR)


bliká. Systém ESP/ASR je právě
v činnosti. Systém optimalizuje přenos hnací síly
a umožňuje zlepšit směrovou stabilitu vozidla.

rozsvícená.

Pokud není systém
dezaktivovaný (stisknutí tlačítka
a rozsvícení jeho kontrolky), jedná
se o závadu systému ESP/ASR. Nechte systém ověřit v servisu sítě PEUGEOT
nebo v kvalifi kované autodílně.

1KONTROLA FUNKCÍ
25


Kontrolka



způsob
činnosti



Příčina



Akce/Doporučení









Maximální
teplota
chladicí
kapaliny


svítí červeně. Příliš vysoká teplota
kapaliny chladicího okruhu. Je nutné zastavit vozidlo při zachování
maximální bezpečnosti.
Vyčkejte na vychladnutí motoru, poté v případě
potřeby dolijte kapalinu.
Pokud problém přetrvává, kontaktujte servisní
síť PEUGEOT nebo odborný servis.






Tlak
motorového
oleje


rozsvícená. Závada okruhu mazání
motoru. Je nutné zastavit vozidlo při zachování maximální
bezpečnosti.
Zaparkujte, vypněte zapalování a kontaktujte servis
sítě PEUGEOT nebo kvalifi kovanou autodílnu.

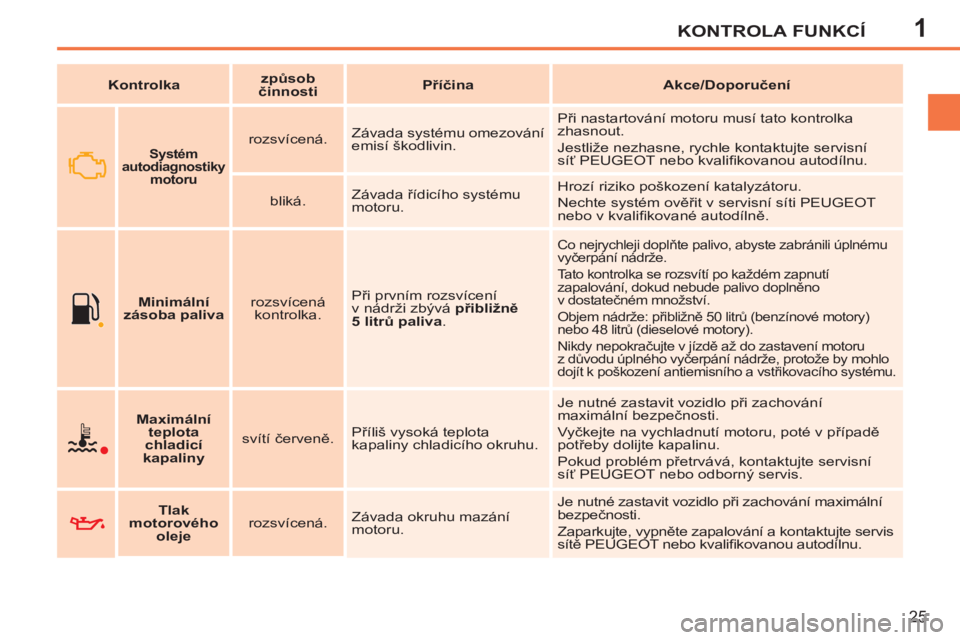

Systém
autodiagnostiky
motoru


rozsvícená. Závada systému omezování
emisí škodlivin. Při nastartování motoru musí tato kontrolka
zhasnout.
Jestliže nezhasne, rychle kontaktujte servisní
síť PEUGEOT nebo kvalifi kovanou autodílnu.

bliká. Závada řídicího systému
motoru. Hrozí riziko poškození katalyzátoru.
Nechte systém ověřit v servisní síti PEUGEOT
nebo v kvalifi kované autodílně.






Minimální
zásoba paliva


rozsvícená
kontrolka. Při prvním rozsvícení
v nádrži zbývá přibližně
5 litrů paliva
.

Co nejrychleji doplňte palivo, abyste zabránili úplnému
vyčerpání nádrže.
Tato kontrolka se rozsvítí po každém zapnutí
zapalování, dokud nebude palivo doplněno
v dostatečném množství.
Objem nádrže: přibližně 50 litrů (benzínové motory)
nebo 48 litrů (dieselové motory).
Nikdy nepokračujte v jízdě až do zastavení motoru
z důvodu úplného vyčerpání nádrže, protože by mohlo
dojít k poškození antiemisního a vstřikovacího systému.

1KONTROLA FUNKCÍ
26

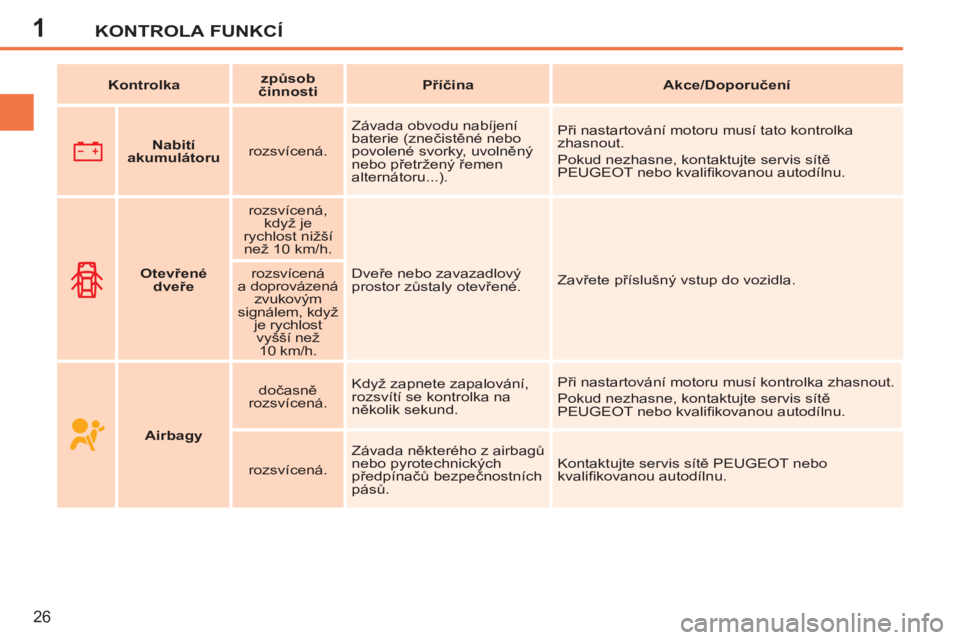

Nabití
akumulátoru


rozsvícená. Závada obvodu nabíjení
baterie (znečistěné nebo
povolené svorky, uvolněný
nebo přetržený řemen
alternátoru...). Při nastartování motoru musí tato kontrolka
zhasnout.
Pokud nezhasne, kontaktujte servis sítě
PEUGEOT nebo kvalifi kovanou autodílnu.






Otevřené
dveře


rozsvícená,
když je
rychlost nižší
než 10 km/h.
Dveře nebo zavazadlový
prostor zůstaly otevřené. Zavřete příslušný vstup do vozidla.
rozsvícená
a doprovázená
zvukovým
signálem, když
je rychlost
vyšší než
10 km/h.

Kontrolka



způsob
činnosti



Příčina



Akce/Doporučení








Airbagy


dočasně
rozsvícená. Když zapnete zapalování,
rozsvítí se kontrolka na
několik sekund. Při nastartování motoru musí kontrolka zhasnout.
Pokud nezhasne, kontaktujte servis sítě
PEUGEOT nebo kvalifi kovanou autodílnu.

rozsvícená. Závada některého z airbagů
nebo pyrotechnických
předpínačů bezpečnostních
pásů. Kontaktujte servis sítě PEUGEOT nebo
kvalifi kovanou autodílnu.

1KONTROLA FUNKCÍ
27

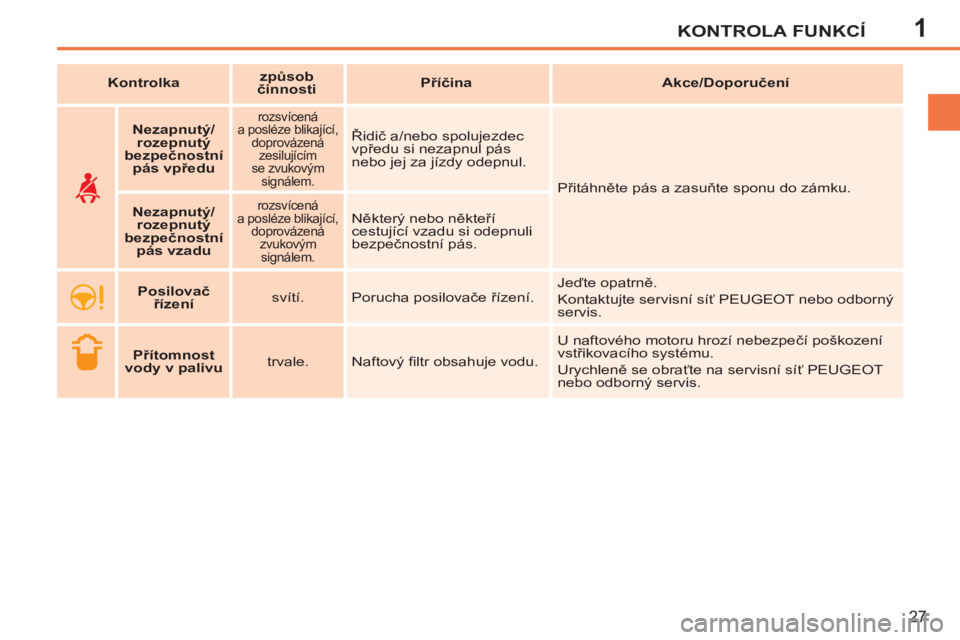

Nezapnutý/
rozepnutý
bezpečnostní
pás vpředu



rozsvícená
a posléze blikající,
doprovázená
zesilujícím
se zvukovým
signálem.

Řidič a/nebo spolujezdec
vpředu si nezapnul pás
nebo jej za jízdy odepnul.
Přitáhněte pás a zasuňte sponu do zámku.


Nezapnutý/
rozepnutý
bezpečnostní
pás vzadu




rozsvícená
a posléze blikající,
doprovázená
zvukovým
signálem.
Některý nebo někteří
cestující vzadu si odepnuli
bezpečnostní pás.



Posilovač
řízení
svítí. Porucha posilovače řízení. Jeďte opatrně.
Kontaktujte servisní síť PEUGEOT nebo odborný
servis.





Přítomnost
vody v palivu


trvale. Naftový fi ltr obsahuje vodu. U naftového motoru hrozí nebezpečí poškození
vstřikovacího systému.
Urychleně se obraťte na servisní síť PEUGEOT
nebo odborný servis.

Kontrolka



způsob
činnosti



Příčina



Akce/Doporučení

1KONTROLA FUNKCÍ
28









Ukazatel údržby

Tento systém informuje řidiče o lhůtě
příští servisní prohlídky, kterou je třeba
provést v souladu s plánem údržby sta-
noveným výrobcem vozidla.
Tato lhůta je počítána od poslední-
ho vynulování ukazatele. Je určována
na základě dvou parametrů:


- počet ujetých kilometrů,

- doba uplynulá od poslední prohlídky.
Do příští prohlídky zbývá více než
1000 km
Při zapnutí zapalování se na 5 sekund
rozsvítí klíč symbolizující údržbu. Na
řádku ukazatele ujetých kilometrů se
zobrazí počet kilometrů zbývajících do
příští kontroly.

Příklad:
do příští kontroly zbývá ujet
4800 km.
Při zapnutí zapalování ukazatel po dobu
5 sekund udává:
5 sekund po zapnutí zapalování klíč
zhasne
; ukazatel ujetých kilometrů se
vrátí ke své normální činnosti. Displej
tedy udává celkový nebo denní počet
ujetých km.
Do příští kontroly zbývá méně než
1 000 km
Příklad:
do příští kontroly zbývá ujet
900 km.
Při zapnutí zapalování ukazatel po dobu
5 sekund udává:
5 sekund po zapnutí zapalování se uka-
zatel ujetých kilometrů vrátí ke své nor-
mální činnosti. Klíč zůstane svítit
pro
připomenutí, že je nutno v blízké době
provést kontrolu vozidla.
