9
i
HYÖDYLLISIÄ TIETOJA
139

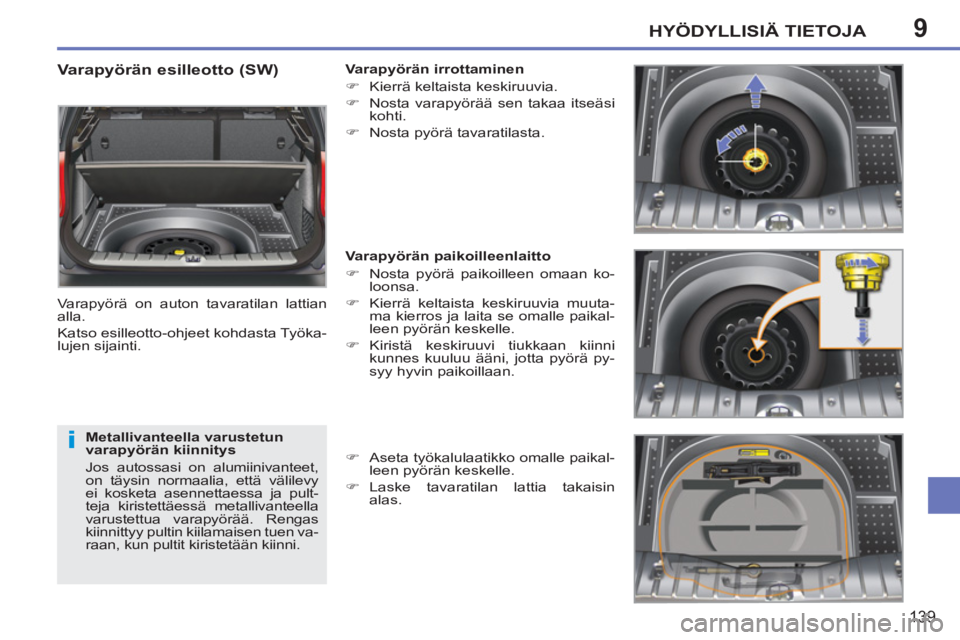

Varapyörän esilleotto (SW)
Varapyörä on auton tavaratilan lattian
alla.
Katso esilleotto-ohjeet kohdasta Työka-
lujen sijainti.
Metallivanteella varustetun
varapyörän kiinnitys
Jos autossasi on alumiinivanteet,
on täysin normaalia, että välilevy
ei kosketa asennettaessa ja pult-
teja kiristettäessä metallivanteella
varustettua varapyörää. Rengas
kiinnittyy pultin kiilamaisen tuen va-
raan, kun pultit kiristetään kiinni.
Varapyörän irrottaminen
)
Kierrä keltaista keskiruuvia.
)
Nosta varapyörää sen takaa itseäsi
kohti.
)
Nosta pyörä tavaratilasta.
Varapyörän paikoilleenlaitto
)
Nosta pyörä paikoilleen omaan ko-
loonsa.
)
Kierrä keltaista keskiruuvia muuta-
ma kierros ja laita se omalle paikal-
leen pyörän keskelle.
)
Kiristä keskiruuvi tiukkaan kiinni
kunnes kuuluu ääni, jotta pyörä py-
syy hyvin paikoillaan.
)
Aseta työkalulaatikko omalle paikal-
leen pyörän keskelle.
)
Laske tavaratilan lattia takaisin
alas.
Page 142 of 248
9
i
HYÖDYLLISIÄ TIETOJA
140

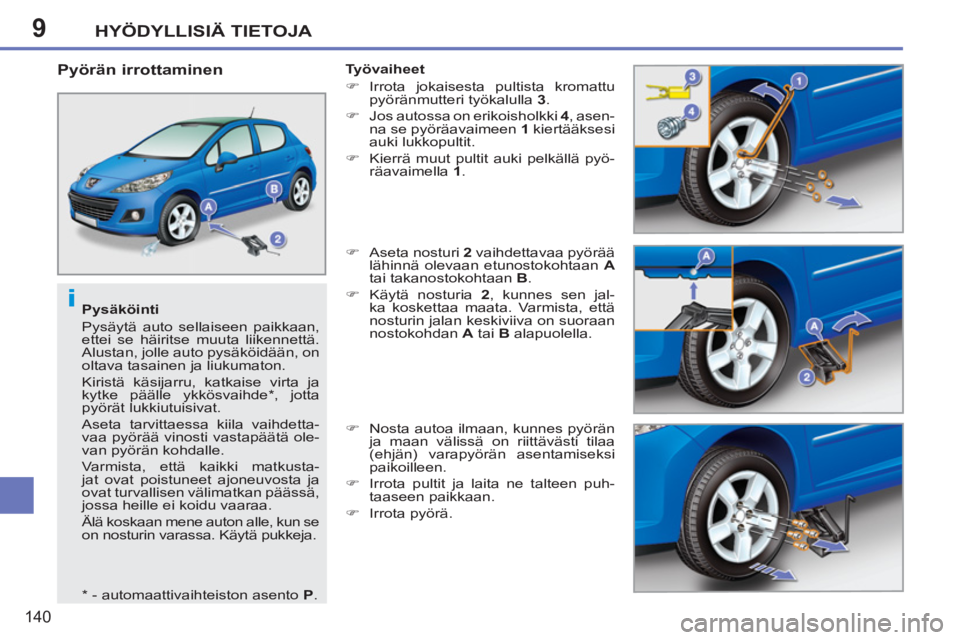

Pysäköinti
Pysäytä auto sellaiseen paikkaan,
ettei se häiritse muuta liikennettä.
Alustan, jolle auto pysäköidään, on
oltava tasainen ja liukumaton.
Kiristä käsijarru, katkaise virta ja
kytke päälle ykkösvaihde * , jotta
pyörät lukkiutuisivat.
Aseta tarvittaessa kiila vaihdetta-
vaa pyörää vinosti vastapäätä ole-
van pyörän kohdalle.
Varmista, että kaikki matkusta-
jat ovat poistuneet ajoneuvosta ja
ovat turvallisen välimatkan päässä,
jossa heille ei koidu vaaraa.
Älä koskaan mene auton alle, kun se
on nosturin varassa. Käytä pukkeja.
Pyörän irrottaminen
Työvaiheet
)
Irrota jokaisesta pultista kromattu
pyöränmutteri työkalulla 3
.
)
Jos autossa on erikoisholkki 4
, asen-
na se pyöräavaimeen 1
kiertääksesi
auki lukkopultit.
)
Kierrä muut pultit auki pelkällä pyö-
räavaimella 1
.
)
Aseta nosturi 2
vaihdettavaa pyörää
lähinnä olevaan etunostokohtaan A
tai takanostokohtaan B
.
)
Käytä nosturia 2
, kunnes sen jal-
ka koskettaa maata. Varmista, että
nosturin jalan keskiviiva on suoraan
nostokohdan A
tai B
alapuolella.
)
Nosta autoa ilmaan, kunnes pyörän
ja maan välissä on riittävästi tilaa
(ehjän) varapyörän asentamiseksi
paikoilleen.
)
Irrota pultit ja laita ne talteen puh-
taaseen paikkaan.
)
Irrota pyörä.
* - automaattivaihteiston asento P
.
Page 143 of 248
9
i
HYÖDYLLISIÄ TIETOJA
141

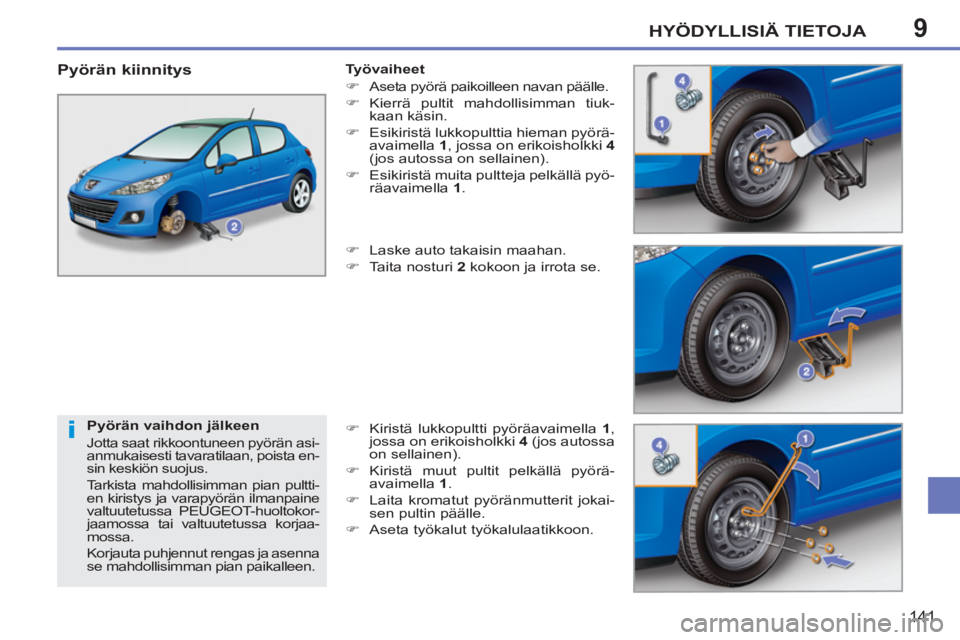

Pyörän vaihdon jälkeen
Jotta saat rikkoontuneen pyörän asi-
anmukaisesti tavaratilaan, poista en-
sin keskiön suojus.
Tarkista mahdollisimman pian pultti-
en kiristys ja varapyörän ilmanpaine
valtuutetussa PEUGEOT-huoltokor-
jaamossa tai valtuutetussa korjaa-
mossa.
Korjauta puhjennut rengas ja asenna
se mahdollisimman pian paikalleen.
Pyörän kiinnitys
Työvaiheet
)
Aseta pyörä paikoilleen navan päälle.
)
Kierrä pultit mahdollisimman tiuk-
kaan käsin.
)
Esikiristä lukkopulttia hieman pyörä-
avaimella 1
, jossa on erikoisholkki 4
(jos autossa on sellainen).
)
Esikiristä muita pultteja pelkällä pyö-
räavaimella 1
.
)
Laske auto takaisin maahan.
)
Taita nosturi 2
kokoon ja irrota se.
)
Kiristä lukkopultti pyöräavaimella 1
,
jossa on erikoisholkki 4
(jos autossa
on sellainen).
)
Kiristä muut pultit pelkällä pyörä-
avaimella 1
.
)
Laita kromatut pyöränmutterit jokai-
sen pultin päälle.
)
Aseta työkalut työkalulaatikkoon.
Page 144 of 248
9
i
ii
HYÖDYLLISIÄ TIETOJA
142
Valonheittimien lasipinta on polykarbo-
naattia, joka on käsitelty suojalakalla:
)
älä puhdista niitä kuivalla tai han-
kaavalla liinalla, äläkä puhdistus-
aineella tai liuotinaineella,
)
käytä pesusientä ja saippuavettä,
)
kun käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta valonheit-
timiin, lamppuihin ja niiden ympä-
ristöön, etteivät niiden lakkapinta ja
tiivisteet vahingoitu.
Etuvalot LAMPUN VAIHTAMINEN
Suuntavalojen vaihtaminen
Keltaiset lamput, kuten suuntava-
lot, täytyy vaihtaa samantyyppisiin
ja -värisiin lamppuihin.
)
Kierrä lampunkantaa neljäsosakier-
roksen verran ja irrota lamppu.
)
Poista hehkulamppu ja vaihda se
uuteen.
Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.
1.
Suuntavalot (PY21W keltainen)
2.
Seisontavalot (W5W)
3.
Lähivalot (H7-55 W)
4.
Kaukovalot (H1-55 W)
5.
Sumuvalot (H11-55W).
)
Älä koske sormin halogeeni-
polttimon lasiosaan, vaan käy-
tä nukkaamatonta liinaa.
Ennen polttimoiden vaihtoa täytyy
valojen olla sammutettuina joitakin
minuutteja (ne saattavat aiheuttaa
vakavia palovammoja).
Ainoastaan anti-ultravioletti (UV)-
polttimoiden käyttö on sallittu, jot-
ta valonheitin ei vahingoitu.
Vaihda viallinen polttimo uuteen
polttimoon, joka on samaa tyyppiä
ja ominaisuuksiltaan sama kuin
edellinen. Tietyissä sääolosuhteissa (alhai-
nen lämpötila, kosteus) etu- sekä
takavalonheittimien lasien sisäpin-
taan kertyy huurua; tämä katoaa,
kun valot ovat palaneet muutaman
minuutin.
Page 145 of 248
9HYÖDYLLISIÄ TIETOJA
143
Seisontavalojen vaihtaminen
)
Irrota valojen pääliitin.
)
Irrota muovinen suojakansi vetämäl-
lä kielekkeestä.
)
Kierrä lampunkantaa neljäsosakier-
roksen verran ja irrota lamppu.
)
Poista lamppu ja vaihda se uuteen.
Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.
Lähivalojen tai kaukovalojen
vaihtaminen
)
Irrota valojen pääliitin.
)
Irrota vastaava muovinen suojakan-
si vetämällä kielekkeestä.
)
Irrota vastaavan lampun liitin.
)
Siirrä jousta poispäin, jotta saat ve-
dettyä lampun irti.
Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.
Sumuvalojen vaihtaminen
Kysy lisätietoa sumuvalojen vaihtamises-
ta valtuutetusta PEUGEOT-huoltokorjaa-
mosta tai valtuutetusta korjaamosta.
Integroitujen sivusuuntavalojen
vaihtaminen
)
Työnnä ruuvimeisseli suuntavalon
keskustaa kohti lampun ja tausta-
peilin kannan välistä.
)
Nosta ruuvimeisselillä lamppua
ylöspäin ja vedä se ulos.
)
Irrota valaisimen liitin.
Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.
Lamppuja saat valtuutetusta PEUGEOT-
huoltokorjaamosta tai valtuutetusta korjaa-
mosta.
Page 146 of 248
9
i
HYÖDYLLISIÄ TIETOJA
144
Takavalot (sedan)
1.
Jarruvalot (P 21 W)
2.
Seisontavalot (diodit)
3.
Sumuvalot (P 21 W)
4.
Suuntavalot (PY 21 W keltainen)
5.
Peruutusvalot (R 10 W).
Lamppujen vaihtaminen
Nämä lamput (paitsi diodivalot) vaihdetaan
tavaratilan ulkopuolelta seuraavasti:
)
irrota lampun kiinnitysruuvi
)
vedä lamppu ulos ulkopuolelta käsin
)
irrota lampun liitin
)
irrota lampun tiiviste
)
paina neljää kielekettä ja irrota lam-
punkanta
)
kierrä lamppua 1/4 kierrosta ja vaih-
da se.
Väriltään keltaiset lamput, kuten
suuntavalot, tulee vaihtaa ominai-
suuksiltaan ja väriltään samanlai-
siin lamppuihin.
Jos diodivalo on vaihdettava, ota
yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon tai valtuutettuun
korjaamoon.
Kiinnitä lamppu takaisin paikoilleen tekemällä sa-
mat toimenpiteet päinvastaisessa järjestyksessä.
Page 147 of 248
9
!
HYÖDYLLISIÄ TIETOJA
145
Lisäjarruvalon vaihtaminen
(4 W 5 W -lamppua)
)
Paina lampun jokaisella puolella
olevia kiinnitystappeja.
)
Vedä lamppu ulos ulkopuolelta käsin.
)
Käännä viallisen lampun kantaa 1/4
kierroksen verran ja irrota se.
)
Poista hehkulamppu ja vaihda se
uuteen.
Rekisterikilven valojen vaihtaminen
(W 5 W)
)
Työnnä ohut ruuvitaltta yhteen suo-
jakuoren ulkorei'istä.
)
Työnnä ulospäin, kunnes suojakuori
irtoaa.
)
Poista kansi.
)
Poista lamppu ja vaihda se uuteen.
Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.
Peseminen painepesurilla
Jos peset auton painepesurilla,
älä suuntaa sitä suoraan ajova-
loihin tai niiden ympäristöön, jotta
niiden lakkapinta tai tiivisteet eivät
vahingoitu.
Page 148 of 248
9
i
HYÖDYLLISIÄ TIETOJA
146
Takavalot (SW)
1.
Jarruvalot (P 21 W)
2.
Seisontavalot (R 5 W)
3.
Suuntavalot (PY 21 W keltainen)
4.
Sumuvalot (P 21 W)
5.
Peruutusvalot (R 10 W).
Lamppujen vaihtaminen
Nämä viisi hehkulamppua vaihdetaan
tavaratilan ulkopuolelta seuraavasti:
)
poista luukku
)
irrota lampun liitin
)
irrota lampun kiinnitysruuvi
)
vedä lamppu ulos ulkopuolelta käsin
)
paina neljää kielekettä ja irrota lam-
punkanta
)
kierrä lamppua neljäsosakierros ja
vaihda se.
Kiinnitä lamppu takaisin paikoilleen
tekemällä samat toimenpiteet päinvas-
taisessa järjestyksessä.
Kiinnitä lamppu ohjaimiinsa auton suun-
taisesti.
Kiristä kiinnitysruuvia käsin riittävästi,
jotta lamppu on tiiviisti paikallaan.
Keltaiset lamput, kuten suuntava-
lot, on vaihdettava ominaisuuk-
siltaan ja väriltään samanlaisiin
lamppuihin.
Page 149 of 248
9
!
HYÖDYLLISIÄ TIETOJA
147
Lisäjarruvalon vaihtaminen
(neljä W 5 W -lamppua)
)
Irrota lampun molemmat kiinnitys-
mutterit.
)
Vedä lamppu ulos ulkopuolelta käsin.
)
Paina kahta kielekettä ja irrota lam-
punkanta.
)
Poista hehkulamppu ja vaihda se
uuteen.
Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.
Kiristä kiinnitysruuvia käsin riittävästi,
jotta valo on tiiviisti paikallaan.
Rekisterikilven valojen vaihtaminen
(W 5 W)
)
Työnnä ohut ruuvitaltta yhteen suo-
jakuoren ulkorei'istä.
)
Työnnä ulospäin, kunnes suojakuori
irtoaa.
)
Poista suojakuori.
)
Poista lamppu ja vaihda se uuteen.
Peseminen painepesurilla
Jos peset auton painepesurilla,
älä suuntaa sitä suoraan ajova-
loihin tai niiden ympäristöön, jotta
niiden lakkapinta tai tiivisteet eivät
vahingoitu.
Page 150 of 248
9
!
i
HYÖDYLLISIÄ TIETOJA
148
PEUGEOT ei ota mitään vastuuta
eikä maksa mitään korvauksia tai
kunnostuskustannuksia korjauksista,
jotka johtuvat sellaisten sähkökäyt-
töisten lisälaitteiden asennuksest tai
käytösta, joita PEUGEOT ei ole toi-
mittanut tai suositellut ja joita ei ole
asennettu PEUGEOTin ohjeiden
mukaisesti (erityisesti laitekokoon-
panot joiden kokonaiskulutus ylittää
10 milliampeeria).
Sähköisten lisätarvikkeiden asennus
Auton sähköjärjestelmä on suun-
niteltu niin, että se toimii häiriöttä
sähköisten vakio- ja lisätarvikkei-
den kanssa.
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon tai valtuutettuun
korjaamoon, jos aiot asentaa autoosi
muita varusteita tai sähkölaitteita.
SULAKKEEN VAIHTAMINEN
Viallisen sulakkeen vaihtaminen uuteen
sitä vastaavassa toiminnossa olevan
vian korjaamiseksi.
Työkalujen sijainti
Sulakkeen irrottamiseen tarvittava eri-
koisavain sijaitsee kojelaudan sulake-
rasian kannessa.
Pääset siihen käsiksi seuraavasti:
)
naksauta kansi auki vetämällä sen
yläosasta
)
irrota kansi kokonaan
)
ota erikoisavain rasiasta.
Sulakkeen vaihtaminen
Jos sähköjärjestelmässä on häiriö, sen
syy on etsittävä ja poistettava ennen
sulakkeen vaihtamista.
)
Erotat viallisen sulakkeen katsomal-
la sen hehkulankaa.
)
Käytä erikoisavainta sulakkeen ir-
rottamiseen kotelostaan.
)
Korvaa viallinen sulake aina ampee-
riluvultaan samansuuruisella sulak-
keella.
)
Tarkista, että sulakerasiaan merkitty
numero, sulakkeen päälle merkitty
ampeeriluku ja seuraavat taulukot
vastaavat toisiaan.
Hyvä
Viallinen
