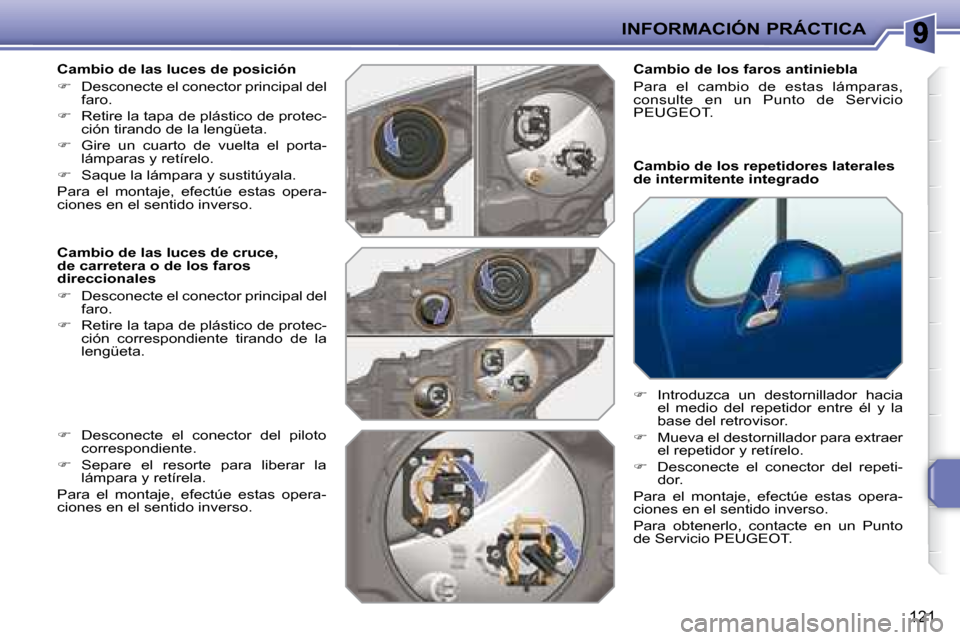

Cambio de las luces de posición
Desconecte el conector principal del
faro.
Retire la tapa de plástico de protec-
c i ó n t i r a n d o d e l a l e n g ü e t a .
Gire un cuarto de vuelta el porta-
lámparas y retírelo.
Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces de cruce,
de carretera o de los faros
direccionales
Desconecte el conector principal del
faro.
Retire la tapa de plástico de protec-
c i ó n c o r r e s p o n d i e n t e t i r a n d o d e l a
l e n g ü e t a . Cambio de los repetidores laterales
de intermitente integrado
Introduzca un destornillador hacia
el medio del repetidor entre él y la
base del retrovisor.
Mueva el destornillador para extraer
el repetidor y retírelo.
Desconecte el conector del repeti-
dor.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Para obtenerlo, contacte en un Punto
de Servicio PEUGEOT.
Desconecte el conector del piloto
correspondiente.
Separe el resorte para liberar la
lámpara y retírela.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso. Cambio de los faros antiniebla
Para el cambio de estas lámparas,
consulte en un Punto de Servicio
PEUGEOT.
Page 132 of 204
i
INFORMACIÓN PRÁCTICA
122

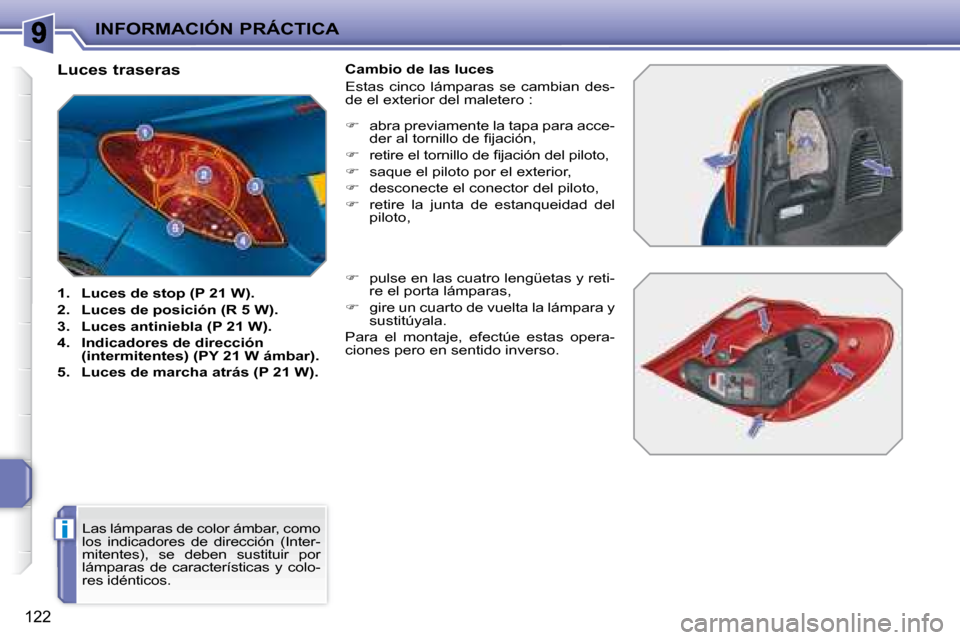

Luces traseras
1. Luces de stop (P 21 W).
2. Luces de posición (R 5 W).
3. Luces antiniebla (P 21 W).
4. Indicadores de dirección
(intermitentes) (PY 21 W ámbar).
5. Luces de marcha atrás (P 21 W). Cambio de las luces
Estas cinco lámparas se cambian des-
de el exterior del maletero :
abra previamente la tapa para acce-
d e r a l t o r n i l l o d e i j a c i ó n ,
r e t i r e e l t o r n i l l o d e i j a c i ó n d e l p i l o t o ,
saque el piloto por el exterior,
desconecte el conector del piloto,
retire la junta de estanqueidad del
piloto,
p u l s e e n l a s c u a t r o l e n g ü e t a s y r e t i -
re el porta lámparas,
gire un cuarto de vuelta la lámpara y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.
Las lámparas de color ámbar, como
l o s i n d i c a d o r e s d e d i r e c c i ó n ( I n t e r -
mitentes), se deben sustituir por
lámparas de características y colo-
res idénticos.
Page 133 of 204
!
INFORMACIÓN PRÁCTICA
123

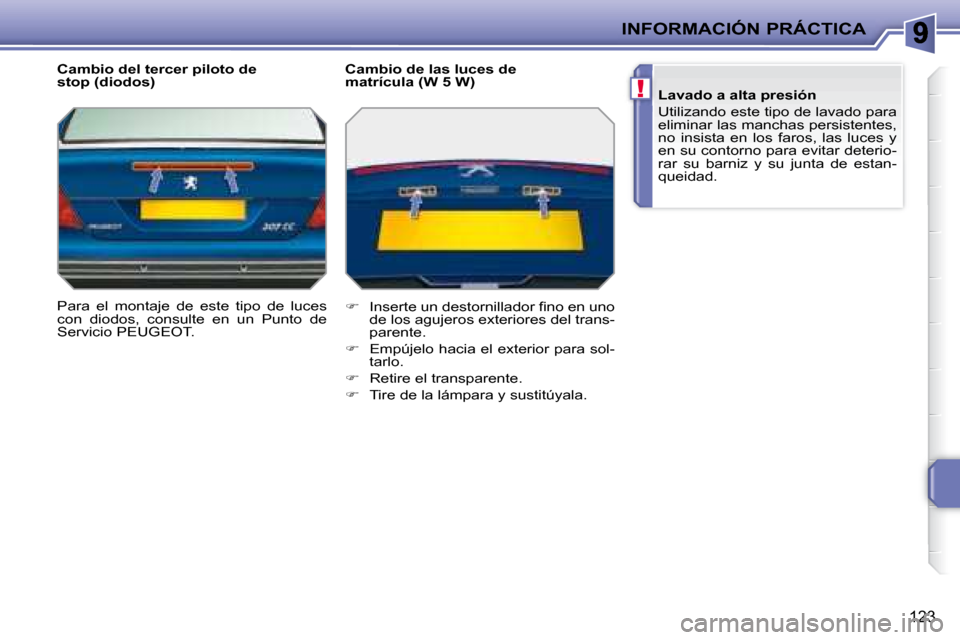

Cambio del tercer piloto de
stop (diodos)
Para el montaje de este tipo de luces
con diodos, consulte en un Punto de
Servicio PEUGEOT. Cambio de las luces de
matrícula (W 5 W)
I n s e r t e u n d e s t o r n i l l a d o r i n o e n u n o
de los agujeros exteriores del trans-
parente.
Empújelo hacia el exterior para sol-
tarlo.
Retire el transparente.
Tire de la lámpara y sustitúyala.
Lavado a alta presión
Utilizando este tipo de lavado para
eliminar las manchas persistentes,
no insista en los faros, las luces y
en su contorno para evitar deterio-
rar su barniz y su junta de estan-
queidad.
Page 134 of 204
!
i
INFORMACIÓN PRÁCTICA
124
PEUGEOT declina toda respon-
sabilidad en cuanto a gastos oca-
s i o n a d o s p a r a l a r e p a r a c i ó n d e s u
vehículo o los disfuncionamientos
q u e r e s u l t a s e n d e l a i n s t a l a c i ó n
de accesorios auxiliares no sumi-
nistrados, no recomendados por
PEUGEOT y no instalados según
sus recomendaciones, en particu-
lar cuando el consumo del conjunto
de aparatos conectado sobrepase
los 10 miliamperios.
Instalación de accesorios
eléctricos
El circuito de su vehículo está con-
cebido para funcionar con los equi-
pamientos de serie u opcionales.
Antes de instalar otros equipa-
mientos o accesorios eléctricos en
su vehículo, consulte en un Punto
de Servicio PEUGEOT.

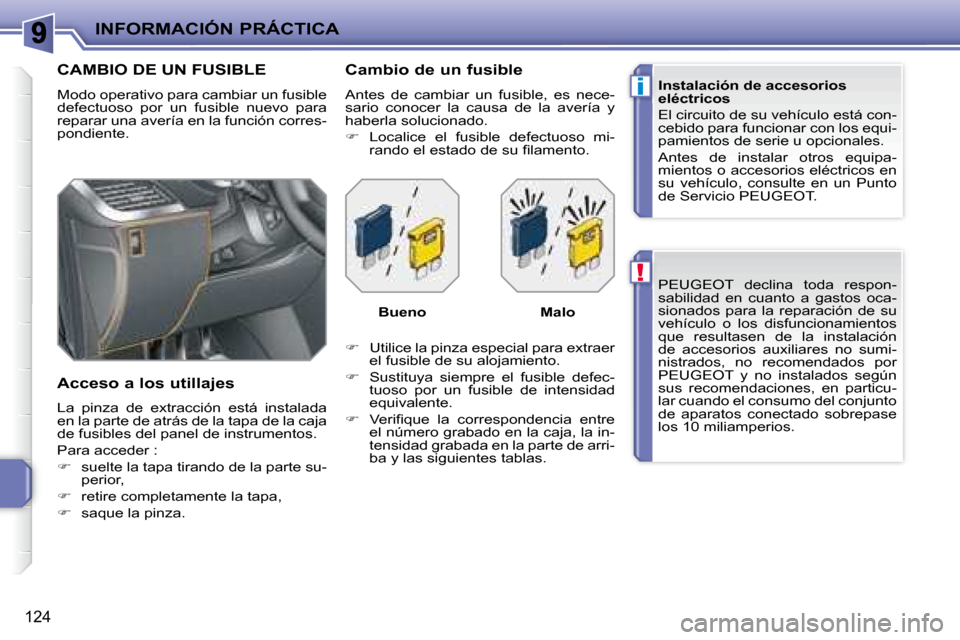

CAMBIO DE UN FUSIBLE
Modo operativo para cambiar un fusible
defectuoso por un fusible nuevo para
r e p a r a r u n a a v e r í a e n l a f u n c i ó n c o r r e s -
pondiente.
Acceso a los utillajes
L a p i n z a d e e x t r a c c i ó n e s t á i n s t a l a d a
en la parte de atrás de la tapa de la caja
de fusibles del panel de instrumentos.
Para acceder :
suelte la tapa tirando de la parte su-
perior,
retire completamente la tapa,
saque la pinza. Cambio de un fusible
Antes de cambiar un fusible, es nece-
sario conocer la causa de la avería y
haberla solucionado.
Localice el fusible defectuoso mi-
r a n d o e l e s t a d o d e s u i l a m e n t o .
Utilice la pinza especial para extraer
el fusible de su alojamiento.
Sustituya siempre el fusible defec-
tuoso por un fusible de intensidad
equivalente.
V e r i i q u e l a c o r r e s p o n d e n c i a e n t r e
el número grabado en la caja, la in-
tensidad grabada en la parte de arri-
ba y las siguientes tablas. Bueno
Malo
Page 135 of 204
INFORMACIÓN PRÁCTICA

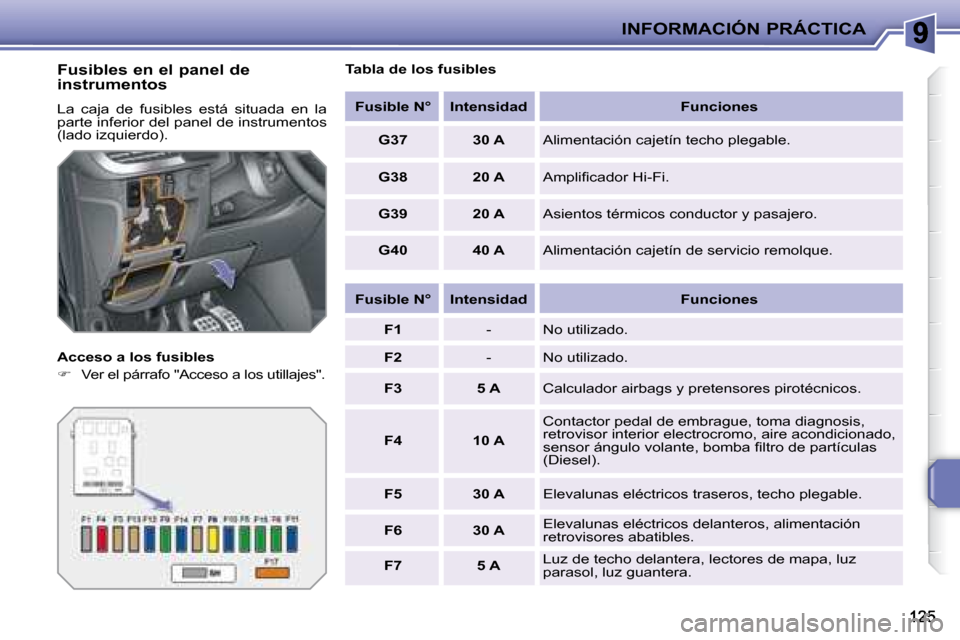

Fusibles en el panel de
instrumentos
La caja de fusibles está situada en la
parte inferior del panel de instrumentos
(lado izquierdo).
Acceso a los fusibles
Ver el párrafo "Acceso a los utillajes". Tabla de los fusibles
Fusible N° Intensidad Funciones
G37 30 A A l i m e n t a c i ó n c a j e t í n t e c h o p l e g a b l e .
G38 20 A A m p l i i c a d o r H i - F i .
G39 20 A Asientos térmicos conductor y pasajero.
G40 40 A A l i m e n t a c i ó n c a j e t í n d e s e r v i c i o r e m o l q u e .
Fusible N° Intensidad Funciones
F1 - No utilizado.
F2 - No utilizado.
F3 5 A Calculador airbags y pretensores pirotécnicos.
F4 10 A Contactor pedal de embrague, toma diagnosis,
retrovisor interior electrocromo, aire acondicionado,
s e n s o r á n g u l o v o l a n t e , b o m b a i l t r o d e p a r t í c u l a s
(Diesel).
F5 30 A Elevalunas eléctricos traseros, techo plegable.
F6 30 A E l e v a l u n a s e l é c t r i c o s d e l a n t e r o s , a l i m e n t a c i ó n
retrovisores abatibles.
F7 5 A Luz de techo delantera, lectores de mapa, luz
parasol, luz guantera.
Page 136 of 204
INFORMACIÓN PRÁCTICA
Fusible N° Intensidad Funciones

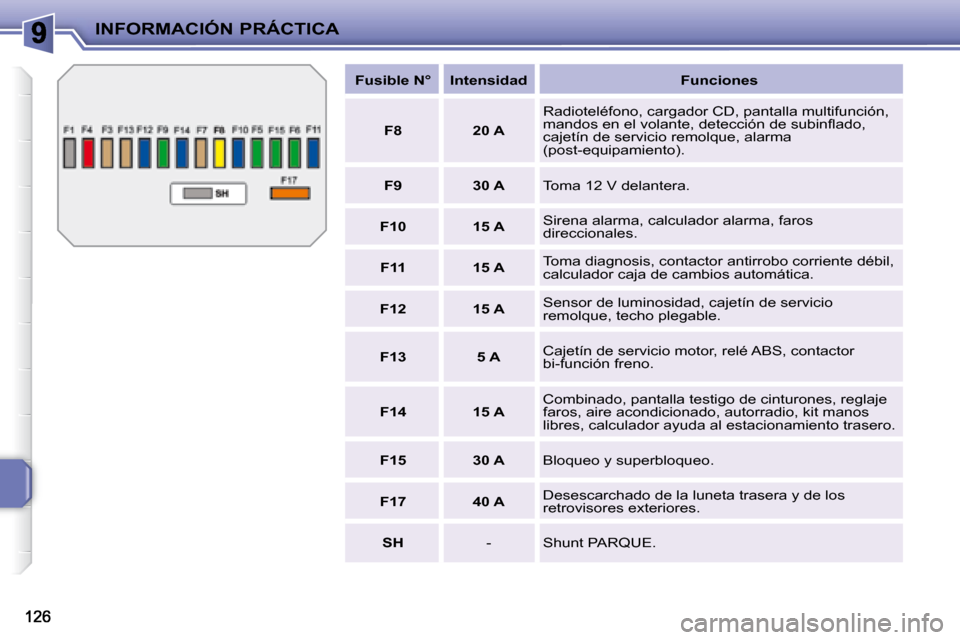

F8 20 A R a d i o t e l é f o n o , c a r g a d o r C D , p a n t a l l a m u l t i f u n c i ó n ,
m a n d o s e n e l v o l a n t e , d e t e c c i ó n d e s u b i n l a d o ,
cajetín de servicio remolque, alarma
(post-equipamiento).
F9 30 A Toma 12 V delantera.
F10 15 A Sirena alarma, calculador alarma, faros
direccionales.
F11 15 A Toma diagnosis, contactor antirrobo corriente débil,
calculador caja de cambios automática.
F12 15 A Sensor de luminosidad, cajetín de servicio
remolque, techo plegable.
F13 5 A Cajetín de servicio motor, relé ABS, contactor
b i - f u n c i ó n f r e n o .
F14 15 A Combinado, pantalla testigo de cinturones, reglaje
faros, aire acondicionado, autorradio, kit manos
libres, calculador ayuda al estacionamiento trasero.
F15 30 A Bloqueo y superbloqueo.
F17 40 A Desescarchado de la luneta trasera y de los
retrovisores exteriores.
SH - Shunt PARQUE.
Page 137 of 204
INFORMACIÓN PRÁCTICA
127

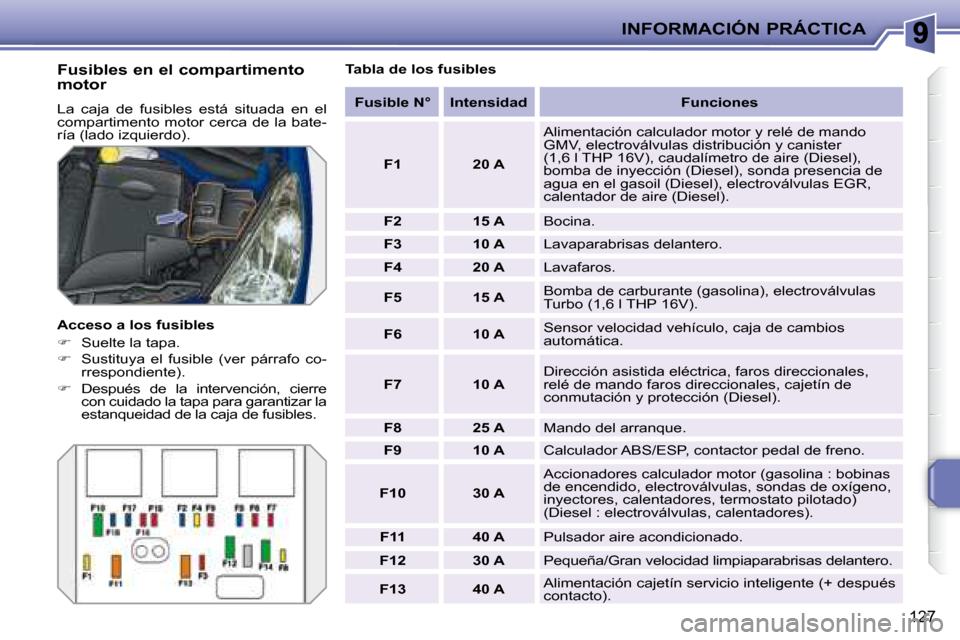

Fusibles en el compartimento
motor
La caja de fusibles está situada en el
compartimento motor cerca de la bate-
ría (lado izquierdo).
Acceso a los fusibles
Suelte la tapa.
Sustituya el fusible (ver párrafo co-
rrespondiente).
D e s p u é s d e l a i n t e r v e n c i ó n , c i e r r e
con cuidado la tapa para garantizar la
estanqueidad de la caja de fusibles. Tabla de los fusibles
Fusible N° Intensidad Funciones
F1 20 A A l i m e n t a c i ó n c a l c u l a d o r m o t o r y r e l é d e m a n d o
G M V , e l e c t r o v á l v u l a s d i s t r i b u c i ó n y c a n i s t e r
(1,6 l THP 16V), caudalímetro de aire (Diesel),
b o m b a d e i n y e c c i ó n ( D i e s e l ) , s o n d a p r e s e n c i a d e
agua en el gasoil (Diesel), electroválvulas EGR,
calentador de aire (Diesel).
F2 15 A Bocina.
F3 10 A Lavaparabrisas delantero.
F4 20 A Lavafaros.
F5 15 A Bomba de carburante (gasolina), electroválvulas
Turbo (1,6 l THP 16V).
F6 10 A Sensor velocidad vehículo, caja de cambios
automática.
F7 10 A D i r e c c i ó n a s i s t i d a e l é c t r i c a , f a r o s d i r e c c i o n a l e s ,
relé de mando faros direccionales, cajetín de
c o n m u t a c i ó n y p r o t e c c i ó n ( D i e s e l ) .
F8 25 A Mando del arranque.
F9 10 A Calculador ABS/ESP, contactor pedal de freno.
F10 30 A Accionadores calculador motor (gasolina : bobinas
de encendido, electroválvulas, sondas de oxígeno,
inyectores, calentadores, termostato pilotado)
(Diesel : electroválvulas, calentadores).
F11 40 A Pulsador aire acondicionado.
F12 30 A Pequeña/Gran velocidad limpiaparabrisas delanter o.
F13 40 A A l i m e n t a c i ó n c a j e t í n s e r v i c i o i n t e l i g e n t e ( + d e s p u é s
contacto).
Page 138 of 204
INFORMACIÓN PRÁCTICA
128
Fusible N° Intensidad Funciones
F14 30 A Calentador gasoil (Diesel).
F15 10 A Luz de carretera izquierda.
F16 10 A Luz de carretera derecha.
F17 15 A Luz de cruce izquierda.
F18 15 A Luz de cruce derecha.

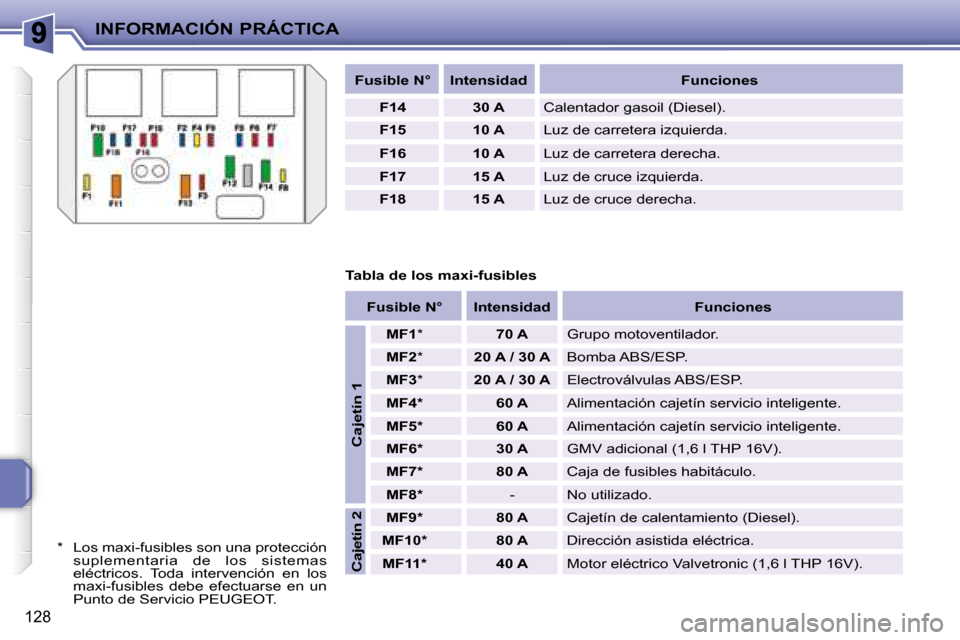

Tabla de los maxi-fusibles
* L o s m a x i - f u s i b l e s s o n u n a p r o t e c c i ó n suplementaria de los sistemas e l é c t r i c o s . T o d a i n t e r v e n c i ó n e n l o s maxi-fusibles debe efectuarse en un Punto de Servicio PEUGEOT.
Fusible N°IntensidadFunciones
MF1 * 70 A Grupo motoventilador.
MF2 * 20 A / 30 A Bomba ABS/ESP.
MF3 * 20 A / 30 A Electroválvulas ABS/ESP.
MF4 * 60 A A l i m e n t a c i ó n c a j e t í n s e r v i c i o i n t e l i g e n t e .
MF5 * 60 A A l i m e n t a c i ó n c a j e t í n s e r v i c i o i n t e l i g e n t e .
MF6 * 30 A GMV adicional (1,6 l THP 16V).
MF7 * 80 A Caja de fusibles habitáculo.
MF8 * - No utilizado.
MF9 * 80 A Cajetín de calentamiento (Diesel).
MF10 * 80 A D i r e c c i ó n a s i s t i d a e l é c t r i c a .
MF11 * 40 A Motor eléctrico Valvetronic (1,6 l THP 16V).
Cajetín 1
Cajetín 2
Page 139 of 204
INFORMACIÓN PRÁCTICA
129

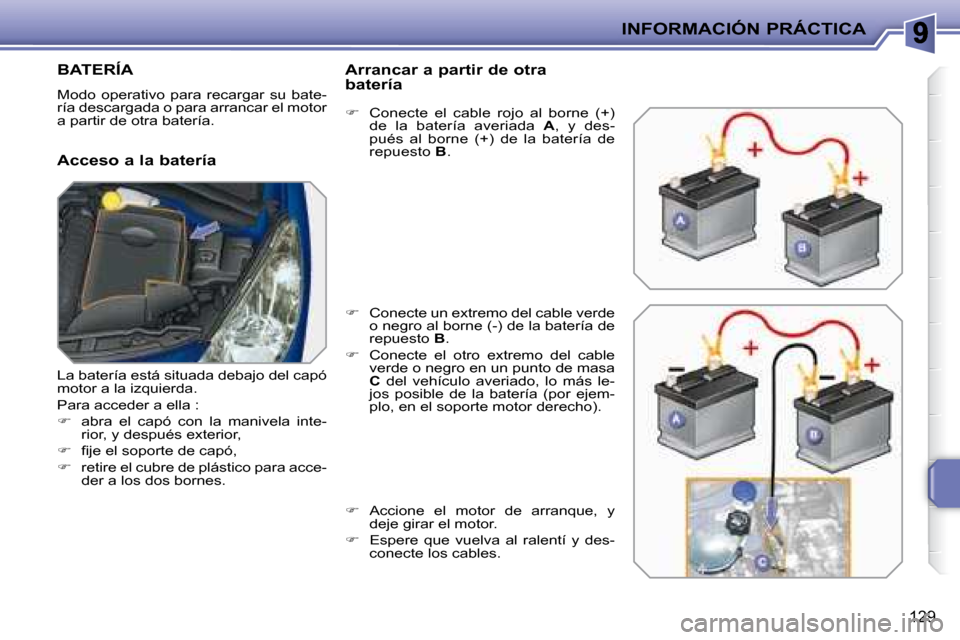

BATERÍA
Modo operativo para recargar su bate-
ría descargada o para arrancar el motor
a partir de otra batería.
Acceso a la batería Arrancar a partir de otra
batería
C o n e c t e e l c a b l e r o j o a l b o r n e ( + )
de la batería averiada A , y des-
p u é s a l b o r n e ( + ) d e l a b a t e r í a d e
repuesto B .
Conecte un extremo del cable verde
o negro al borne (-) de la batería de
repuesto B .
Conecte el otro extremo del cable
verde o negro en un punto de masa
C del vehículo averiado, lo más le-
jos posible de la batería (por ejem-
plo, en el soporte motor derecho).
Accione el motor de arranque, y
deje girar el motor.
Espere que vuelva al ralentí y des-
conecte los cables.
L a b a t e r í a e s t á s i t u a d a d e b a j o d e l c a p ó
motor a la izquierda.
Para acceder a ella :
a b r a e l c a p ó c o n l a m a n i v e l a i n t e -
rior, y después exterior,
i j e e l s o p o r t e d e c a p ó ,
retire el cubre de plástico para acce-
der a los dos bornes.
Page 140 of 204
!
!
i
INFORMACIÓN PRÁCTICA
130
No desconecte los terminales cuan-
do el motor gira.
No recargue las baterías sin haber
desconectado los terminales.
Las baterías contienen sustancias
nocivas como el ácido sulfúrico y
el plomo. Se deben eliminar según
las recomendaciones legales y en
ningún caso las debe tirar a la ba-
sura normal.
Entregue las pilas y las baterías
gastadas en un punto de recogida
especial.

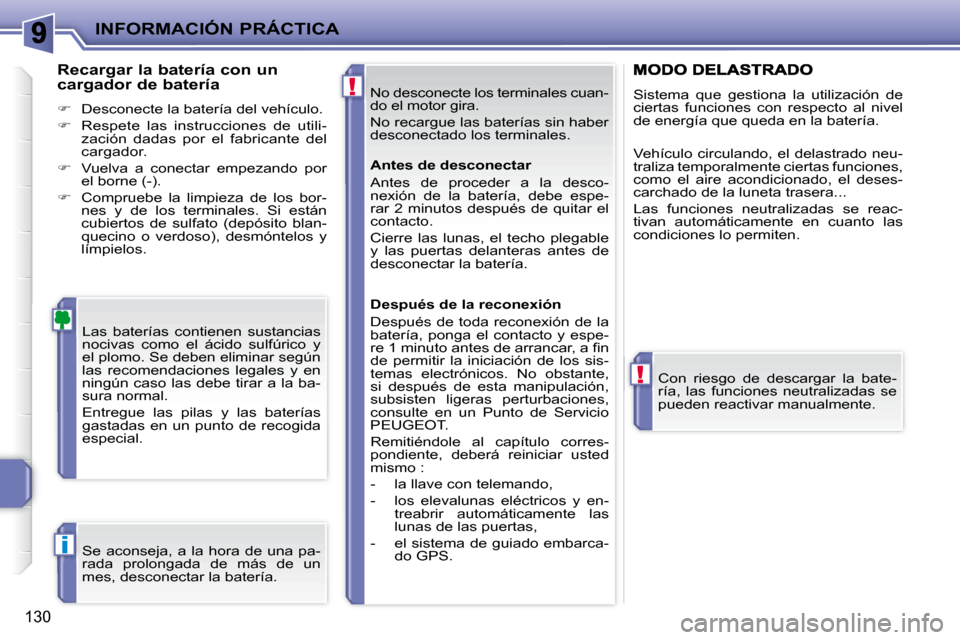

Recargar la batería con un
cargador de batería
Desconecte la batería del vehículo.
Respete las instrucciones de utili-
z a c i ó n d a d a s p o r e l f a b r i c a n t e d e l
cargador.
Vuelva a conectar empezando por
el borne (-).
Compruebe la limpieza de los bor-
nes y de los terminales. Si están
c u b i e r t o s d e s u l f a t o ( d e p ó s i t o b l a n -
q u e c i n o o v e r d o s o ) , d e s m ó n t e l o s y
límpielos.
Con riesgo de descargar la bate-
ría, las funciones neutralizadas se
pueden reactivar manualmente. S i s t e m a q u e g e s t i o n a l a u t i l i z a c i ó n d e
ciertas funciones con respecto al nivel
de energía que queda en la batería.
Vehículo circulando, el delastrado neu-
traliza temporalmente ciertas funciones,
como el aire acondicionado, el deses-
carchado de la luneta trasera...
Las funciones neutralizadas se reac-
tivan automáticamente en cuanto las
condiciones lo permiten.
Se aconseja, a la hora de una pa-
rada prolongada de más de un
mes, desconectar la batería. Antes de desconectar
Antes de proceder a la desco-
n e x i ó n d e l a b a t e r í a , d e b e e s p e -
rar 2 minutos después de quitar el
contacto.
Cierre las lunas, el techo plegable
y las puertas delanteras antes de
desconectar la batería.
Después de la reconexión
D e s p u é s d e t o d a r e c o n e x i ó n d e l a
batería, ponga el contacto y espe-
r e 1 m i n u t o a n t e s d e a r r a n c a r , a i n
d e p e r m i t i r l a i n i c i a c i ó n d e l o s s i s -
t e m a s e l e c t r ó n i c o s . N o o b s t a n t e ,
s i d e s p u é s d e e s t a m a n i p u l a c i ó n ,
subsisten ligeras perturbaciones,
consulte en un Punto de Servicio
PEUGEOT.
Remitiéndole al capítulo corres-
pondiente, deberá reiniciar usted
mismo :
- la llave con telemando,
- los elevalunas eléctricos y en-
treabrir automáticamente las
lunas de las puertas,
- el sistema de guiado embarca- do GPS.
