Page 21 of 224
19

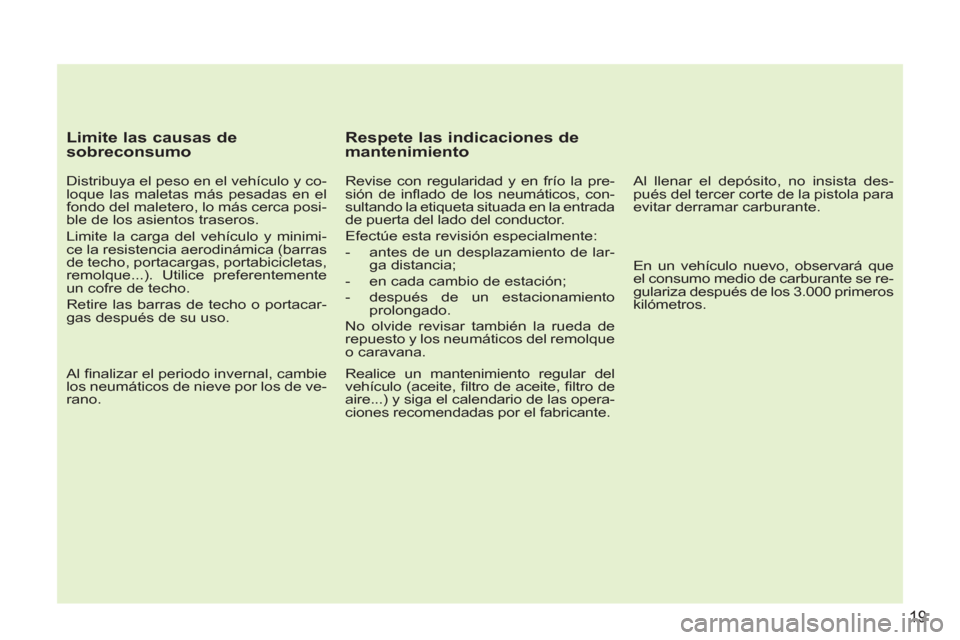

Limite las causas de
sobreconsumo
Distribuya el peso en el vehículo y co-
loque las maletas más pesadas en el
fondo del maletero, lo más cerca posi-
ble de los asientos traseros.
Limite la carga del vehículo y minimi-
ce la resistencia aerodinámica (barras
de techo, portacargas, portabicicletas,
remolque...). Utilice preferentemente
un cofre de techo.
Retire las barras de techo o portacar-
gas después de su uso.
Al fi nalizar el periodo invernal, cambie
los neumáticos de nieve por los de ve-
rano.
Respete las indicaciones de
mantenimiento
Revise con regularidad y en frío la pre-
sión de infl ado de los neumáticos, con-
sultando la etiqueta situada en la entrada
de puerta del lado del conductor.
Efectúe esta revisión especialmente:
- antes de un desplazamiento de lar-
ga distancia;
- en cada cambio de estación;
- después de un estacionamiento
prolongado.
No olvide revisar también la rueda de
repuesto y los neumáticos del remolque
o caravana.
Realice un mantenimiento regular del
vehículo (aceite, fi ltro de aceite, fi ltro de
aire...) y siga el calendario de las opera-
ciones recomendadas por el fabricante.
Al llenar el depósito, no insista des-
pués del tercer corte de la pistola para
evitar derramar carburante.
En un vehículo nuevo, observará que
el consumo medio de carburante se re-
gulariza después de los 3.000 primeros
kilómetros.
Page 22 of 224
1CONTROL de MARCHA
20
COMBINADOS GASOLINA-DIESEL CAJA DE CAMBIOS
MANUAL O AUTOMÁTICA
Panel que agrupa los indicadores y testigos de indicación de funcionamiento del
vehículo.
5.
Pantalla.
6.
Botón de puesta a cero de la
pantalla.
Puesta a cero de la función
seleccionada (cuentakilómetros
parcial o indicador de mantenimiento).
7.
Botón de iluminación del
combinado.
Actúa en la intensidad de
iluminación del puesto de
conducción.
8.
Caja de cambios automática.
Indica el programa seleccionado y
la marcha metida.
Indicadores
1.
Cuentarrevoluciones.
Indica la velocidad de rotación del
motor (x 1 000 tr/min o r.p.m.).
2.
Nivel de carburante.
Indica la cantidad de carburante
que queda en el depósito.
3.
Temperatura de refrigeración.
Indica la temperatura del líquido de
refrigeración del motor
(° Centígrados).
4.
Velocidad del vehículo.
Indica la velocidad instantánea del
vehículo en marcha (km/h o mph).
A.
Limitador de velocidad
o
Regulador de velocidad.
(km/h o mph)
B.
Cuentakilómetros parcial.
(km o millas)
C.
Indicador de mantenimiento.
(km o millas) e,
Indicador del nivel de aceite
motor.
y
Totalizador kilométrico.
(km o millas)
Estas tres funciones salen
señaladas sucesivamente al poner
el contacto.
Para más información, remítase al
capítulo correspondiente a la función y
a la señalización que le es asociada.
Pantalla
Page 23 of 224
1
!
CONTROL de MARCHA
21

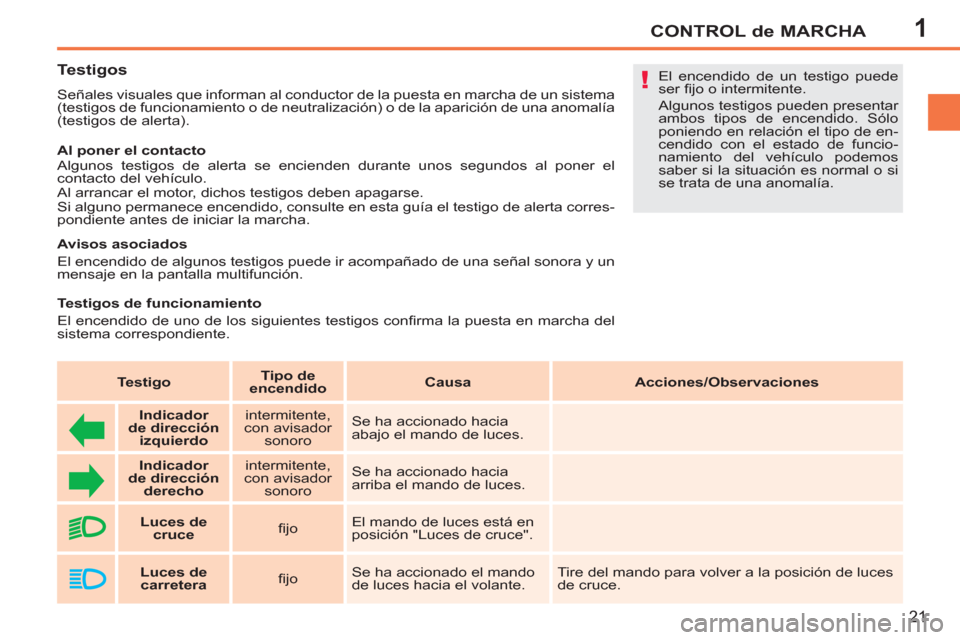

Testigos
Señales visuales que informan al conductor de la puesta en marcha de un sistema
(testigos de funcionamiento o de neutralización) o de la aparición de una anomalía
(testigos de alerta).
Al poner el contacto
Algunos testigos de alerta se encienden durante unos segundos al poner el
contacto del vehículo.
Al arrancar el motor, dichos testigos deben apagarse.
Si alguno permanece encendido, consulte en esta guía el testigo de alerta corres-
pondiente antes de iniciar la marcha.
Avisos asociados
El encendido de algunos testigos puede ir acompañado de una señal sonora y un
mensaje en la pantalla multifunción. El encendido de un testigo puede
ser fi jo o intermitente.
Algunos testigos pueden presentar
ambos tipos de encendido. Sólo
poniendo en relación el tipo de en-
cendido con el estado de funcio-
namiento del vehículo podemos
saber si la situación es normal o si
se trata de una anomalía.
Testigos de funcionamiento
El encendido de uno de los siguientes testigos confi rma la puesta en marcha del
sistema correspondiente.
Testigo
Tipo de
encendido
Causa
Acciones/Observaciones
Indicador
de dirección
izquierdo
intermitente,
con avisador
sonoro Se ha accionado hacia
abajo el mando de luces.
Indicador
de dirección
derecho
intermitente,
con avisador
sonoro Se ha accionado hacia
arriba el mando de luces.
Luces de
cruce
fi jo El mando de luces está en
posición "Luces de cruce".
Luces de
carretera
fi jo Se ha accionado el mando
de luces hacia el volante. Tire del mando para volver a la posición de luces
de cruce.
Page 24 of 224
1CONTROL de MARCHA
22

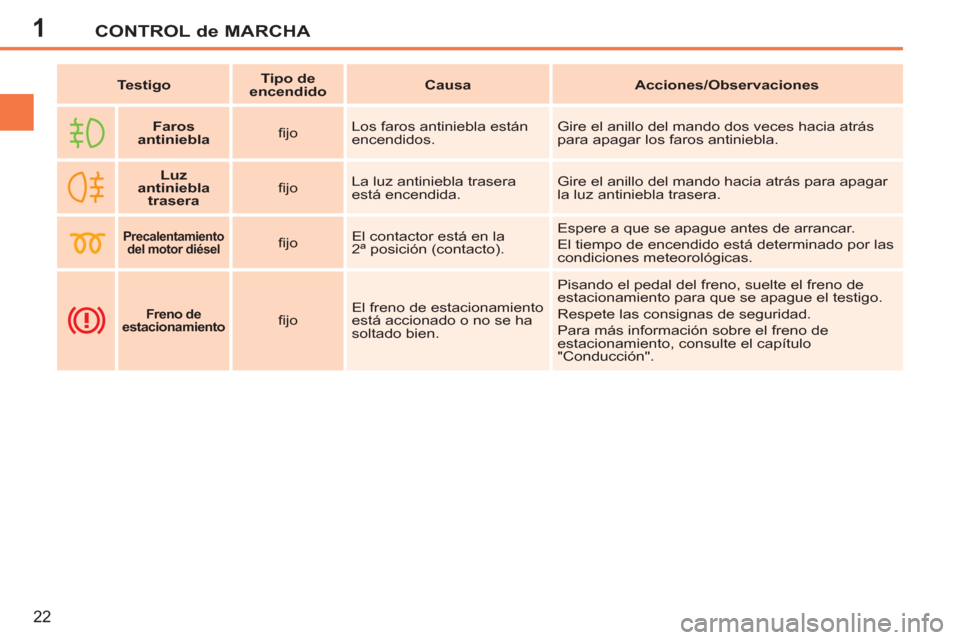

Testigo
Tipo de
encendido
Causa
Acciones/Observaciones
Faros
antiniebla
fi jo Los faros antiniebla están
encendidos. Gire el anillo del mando dos veces hacia atrás
para apagar los faros antiniebla.
Luz
antiniebla
trasera
fi jo La luz antiniebla trasera
está encendida. Gire el anillo del mando hacia atrás para apagar
la luz antiniebla trasera.
Precalentamiento
del
motor
diésel
fi jo El contactor está en la
2ª posición (contacto). Espere a que se apague antes de arrancar.
El tiempo de encendido está determinado por las
condiciones meteorológicas.
Freno de
estacionamiento
fi jo El freno de estacionamiento
está accionado o no se ha
soltado bien. Pisando el pedal del freno, suelte el freno de
estacionamiento para que se apague el testigo.
Respete las consignas de seguridad.
Para más información sobre el freno de
estacionamiento, consulte el capítulo
"Conducción".
Page 25 of 224
1CONTROL de MARCHA
23

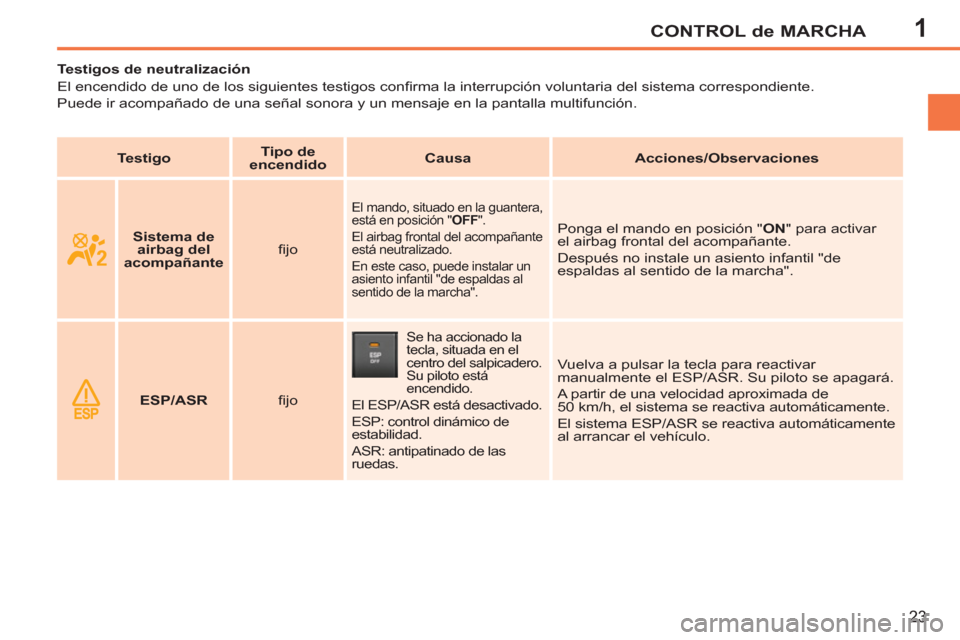

Testigos de neutralización
El encendido de uno de los siguientes testigos confi rma la interrupción voluntaria del sistema correspondiente.
Puede ir acompañado de una señal sonora y un mensaje en la pantalla multifunción.
Testigo
Tipo de
encendido
Causa
Acciones/Observaciones
Sistema de
airbag del
acompañante
fi jo
El mando, situado en la guantera,
está en posición " OFF
".
El airbag frontal del acompañante
está neutralizado.
En este caso, puede instalar un
asiento infantil "de espaldas al
sentido de la marcha".
Ponga el mando en posición " ON
" para activar
el airbag frontal del acompañante.
Después no instale un asiento infantil "de
espaldas al sentido de la marcha".
ESP/ASR
fi jo
Se ha accionado la
tecla, situada en el
centro del salpicadero.
Su piloto está
encendido.
El ESP/ASR está desactivado.
ESP: control dinámico de
estabilidad.
ASR: antipatinado de las
ruedas.
Vuelva a pulsar la tecla para reactivar
manualmente el ESP/ASR. Su piloto se apagará.
A partir de una velocidad aproximada de
50 km/h, el sistema se reactiva automáticamente.
El sistema ESP/ASR se reactiva automáticamente
al arrancar el vehículo.
Page 26 of 224
1
!
CONTROL de MARCHA
24

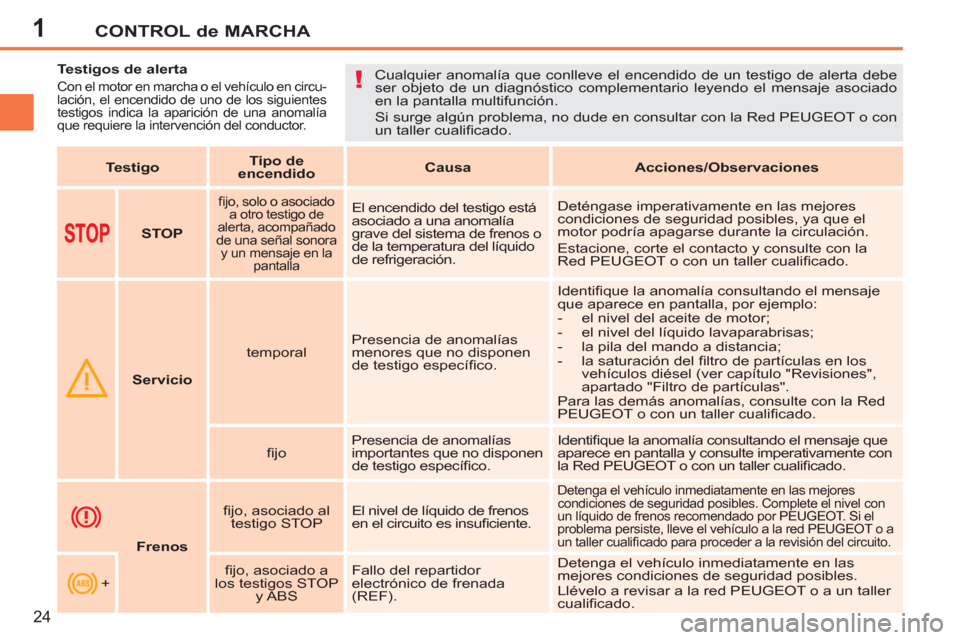

Testigos de alerta
Con el motor en marcha o el vehículo en circu-
lación, el encendido de uno de los siguientes
testigos indica la aparición de una anomalía
que requiere la intervención del conductor. Cualquier anomalía que conlleve el encendido de un testigo de alerta debe
ser objeto de un diagnóstico complementario leyendo el mensaje asociado
en la pantalla multifunción.
Si surge algún problema, no dude en consultar con la Red PEUGEOT o con
un taller cualifi cado.
Testigo
Tipo de
encendido
Causa
Acciones/Observaciones
STOP
fi jo, solo o asociado
a otro testigo de
alerta, acompañado
de una señal sonora
y un mensaje en la
pantalla
El encendido del testigo está
asociado a una anomalía
grave del sistema de frenos o
de la temperatura del líquido
de refrigeración. Deténgase imperativamente en las mejores
condiciones de seguridad posibles, ya que el
motor podría apagarse durante la circulación.
Estacione, corte el contacto y consulte con la
Red PEUGEOT o con un taller cualifi cado.
Servicio
temporal Presencia de anomalías
menores que no disponen
de testigo específi co. Identifi que la anomalía consultando el mensaje
que aparece en pantalla, por ejemplo:
- el nivel del aceite de motor;
- el nivel del líquido lavaparabrisas;
- la pila del mando a distancia;
- la saturación del fi ltro de partículas en los
vehículos diésel (ver capítulo "Revisiones",
apartado "Filtro de partículas".
Para las demás anomalías, consulte con la Red
PEUGEOT o con un taller cualifi cado.
fi jo Presencia de anomalías
importantes que no disponen
de testigo específi co. Identifi que la anomalía consultando el mensaje que
aparece en pantalla y consulte imperativamente con
la Red PEUGEOT o con un taller cualifi cado.
Frenos
fi jo, asociado al
testigo STOP El nivel de líquido de frenos
en el circuito es insufi ciente.
Detenga el vehículo inmediatamente en las mejores
condiciones de seguridad posibles. Complete el nivel con
un líquido de frenos recomendado por PEUGEOT. Si el
problema persiste, lleve el vehículo a la red PEUGEOT o a
un taller cualifi cado para proceder a la revisión del circuito.
+
fi jo, asociado a
los testigos STOP
y ABS Fallo del repartidor
electrónico de frenada
(REF). Detenga el vehículo inmediatamente en las
mejores condiciones de seguridad posibles.
Llévelo a revisar a la red PEUGEOT o a un taller
cualifi cado.
Page 27 of 224
1CONTROL de MARCHA
25

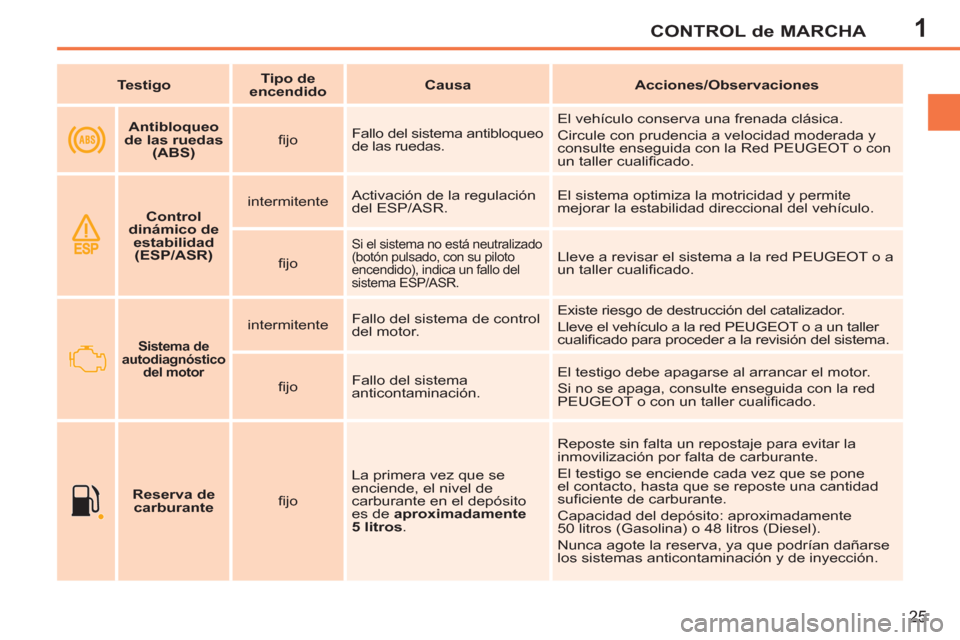

Testigo
Tipo de
encendido
Causa
Acciones/Observaciones
Antibloqueo
de las ruedas
(ABS)
fi jo Fallo del sistema antibloqueo
de las ruedas. El vehículo conserva una frenada clásica.
Circule con prudencia a velocidad moderada y
consulte enseguida con la Red PEUGEOT o con
un taller cualifi cado.
Control
dinámico de
estabilidad
(ESP/ASR)
intermitente Activación de la regulación
del ESP/ASR. El sistema optimiza la motricidad y permite
mejorar la estabilidad direccional del vehículo.
fi jo
Si el sistema no está neutralizado
(botón pulsado, con su piloto
encendido), indica un fallo del
sistema ESP/ASR. Lleve a revisar el sistema a la red PEUGEOT o a
un taller cualifi cado.
Sistema de
autodiagnóstico
del motor
intermitente Fallo del sistema de control
del motor. Existe riesgo de destrucción del catalizador.
Lleve el vehículo a la red PEUGEOT o a un taller
cualifi cado para proceder a la revisión del sistema.
fi jo Fallo del sistema
anticontaminación. El testigo debe apagarse al arrancar el motor.
Si no se apaga, consulte enseguida con la red
PEUGEOT o con un taller cualifi cado.
Reserva de
carburante
fi jo La primera vez que se
enciende, el nivel de
carburante en el depósito
es de aproximadamente
5 litros
. Reposte sin falta un repostaje para evitar la
inmovilización por falta de carburante.
El testigo se enciende cada vez que se pone
el contacto, hasta que se reposte una cantidad
sufi ciente de carburante.
Capacidad del depósito: aproximadamente
50 litros (Gasolina) o 48 litros (Diesel).
Nunca agote la reserva, ya que podrían dañarse
los sistemas anticontaminación y de inyección.
Page 28 of 224
1CONTROL de MARCHA
26

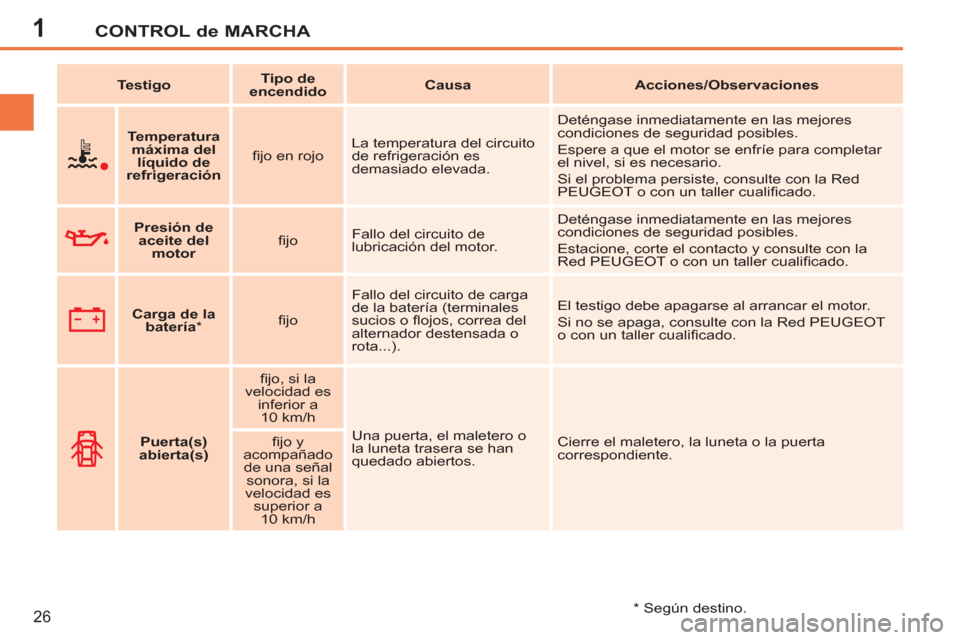

Testigo
Tipo de
encendido
Causa
Acciones/Observaciones
Temperatura
máxima del
líquido de
refrigeración
fi jo en rojo La temperatura del circuito
de refrigeración es
demasiado elevada. Deténgase inmediatamente en las mejores
condiciones de seguridad posibles.
Espere a que el motor se enfríe para completar
el nivel, si es necesario.
Si el problema persiste, consulte con la Red
PEUGEOT o con un taller cualifi cado.
Presión de
aceite del
motor
fi jo Fallo del circuito de
lubricación del motor. Deténgase inmediatamente en las mejores
condiciones de seguridad posibles.
Estacione, corte el contacto y consulte con la
Red PEUGEOT o con un taller cualifi cado.
Carga de la
batería
*
fi jo Fallo del circuito de carga
de la batería (terminales
sucios o fl ojos, correa del
alternador destensada o
rota...). El testigo debe apagarse al arrancar el motor.
Si no se apaga, consulte con la Red PEUGEOT
o con un taller cualifi cado.
Puerta(s)
abierta(s)
fi jo, si la
velocidad es
inferior a
10 km/h
Una puerta, el maletero o
la luneta trasera se han
quedado abiertos. Cierre el maletero, la luneta o la puerta
correspondiente.
fi jo y
acompañado
de una señal
sonora, si la
velocidad es
superior a
10 km/h
*
Según destino.
Page 29 of 224

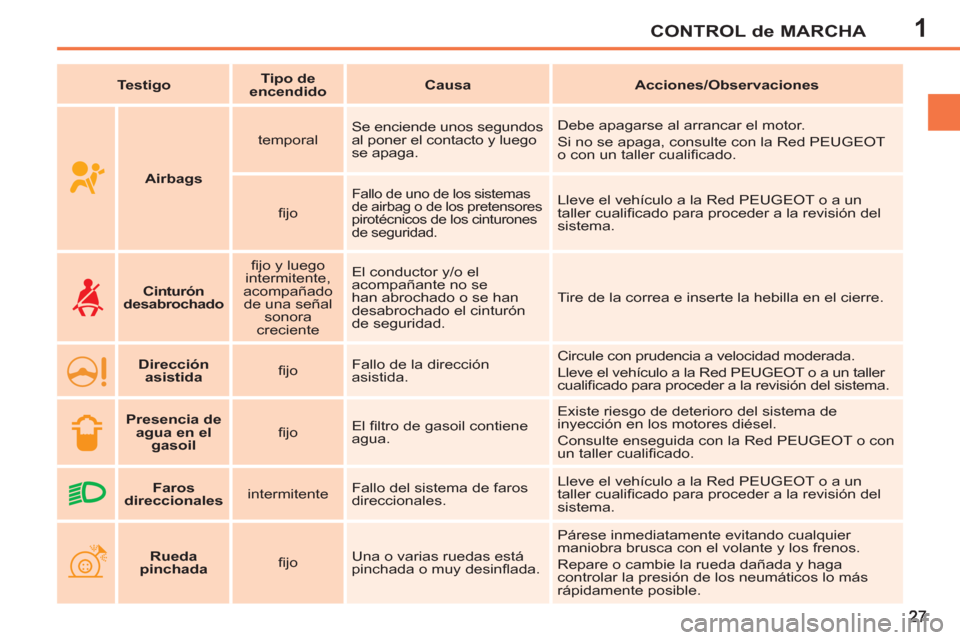

1CONTROL de MARCHA
Testigo
Tipo de
encendido
Causa
Acciones/Observaciones
Airbags
temporal Se enciende unos segundos
al poner el contacto y luego
se apaga. Debe apagarse al arrancar el motor.
Si no se apaga, consulte con la Red PEUGEOT
o con un taller cualifi cado.
fi jo
Fallo de uno de los sistemas
de airbag o de los pretensores
pirotécnicos de los cinturones
de seguridad. Lleve el vehículo a la Red PEUGEOT o a un
taller cualifi cado para proceder a la revisión del
sistema.
Cinturón
desabrochado
fi jo y luego
intermitente,
acompañado
de una señal
sonora
creciente El conductor y/o el
acompañante no se
han abrochado o se han
desabrochado el cinturón
de seguridad. Tire de la correa e inserte la hebilla en el cierre.
Dirección
asistida
fi jo Fallo de la dirección
asistida. Circule con prudencia a velocidad moderada.
Lleve el vehículo a la Red PEUGEOT o a un taller
cualifi cado para proceder a la revisión del sistema.
Presencia de
agua en el
gasoil
fi jo El fi ltro de gasoil contiene
agua. Existe riesgo de deterioro del sistema de
inyección en los motores diésel.
Consulte enseguida con la Red PEUGEOT o con
un taller cualifi cado.
Faros
direccionales
intermitente Fallo del sistema de faros
direccionales. Lleve el vehículo a la Red PEUGEOT o a un
taller cualifi cado para proceder a la revisión del
sistema.
Rueda
pinchada
fi jo Una o varias ruedas está
pinchada o muy desinfl ada. Párese inmediatamente evitando cualquier
maniobra brusca con el volante y los frenos.
Repare o cambie la rueda dañada y haga
controlar la presión de los neumáticos lo más
rápidamente posible.
Page 30 of 224
1CONTROL de MARCHA
28

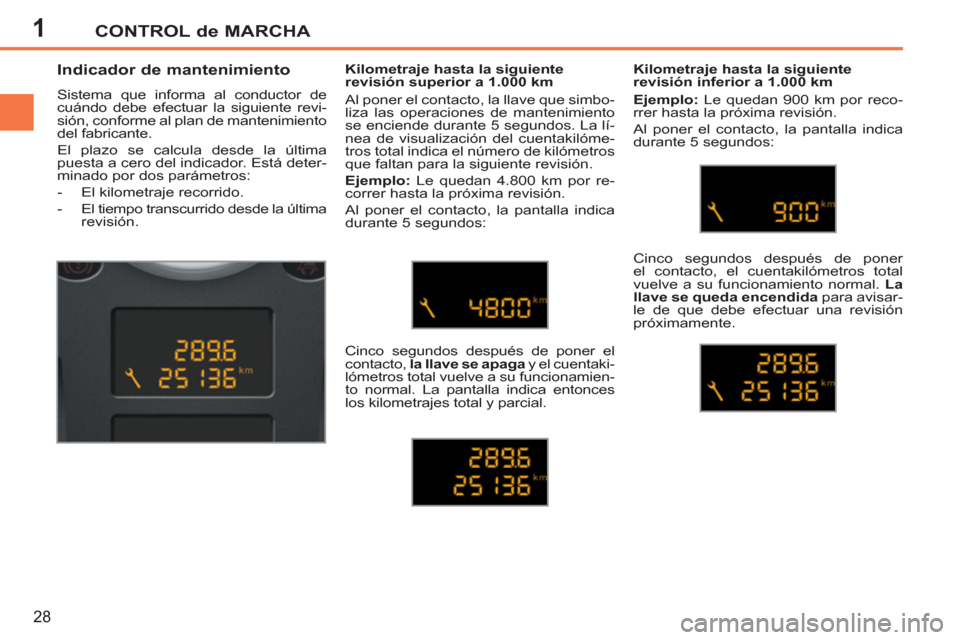

Indicador de mantenimiento
Sistema que informa al conductor de
cuándo debe efectuar la siguiente revi-
sión, conforme al plan de mantenimiento
del fabricante.
El plazo se calcula desde la última
puesta a cero del indicador. Está deter-
minado por dos parámetros:
- El kilometraje recorrido.
- El tiempo transcurrido desde la última
revisión.
Kilometraje hasta la siguiente
revisión superior a 1.000 km
Al poner el contacto, la llave que simbo-
liza las operaciones de mantenimiento
se enciende durante 5 segundos. La lí-
nea de visualización del cuentakilóme-
tros total indica el número de kilómetros
que faltan para la siguiente revisión.
Ejemplo:
Le quedan 4.800 km por re-
correr hasta la próxima revisión.
Al poner el contacto, la pantalla indica
durante 5 segundos:
Cinco segundos después de poner el
contacto, la llave se apaga
y el cuentaki-
lómetros total vuelve a su funcionamien-
to normal. La pantalla indica entonces
los kilometrajes total y parcial.
Kilometraje hasta la siguiente
revisión inferior a 1.000 km
Ejemplo:
Le quedan 900 km por reco-
rrer hasta la próxima revisión.
Al poner el contacto, la pantalla indica
durante 5 segundos:
Cinco segundos después de poner
el contacto, el cuentakilómetros total
vuelve a su funcionamiento normal. La
llave se queda encendida
para avisar-
le de que debe efectuar una revisión
próximamente.
