PEUGEOT 208 2021 Upute Za Rukovanje (in Croatian)

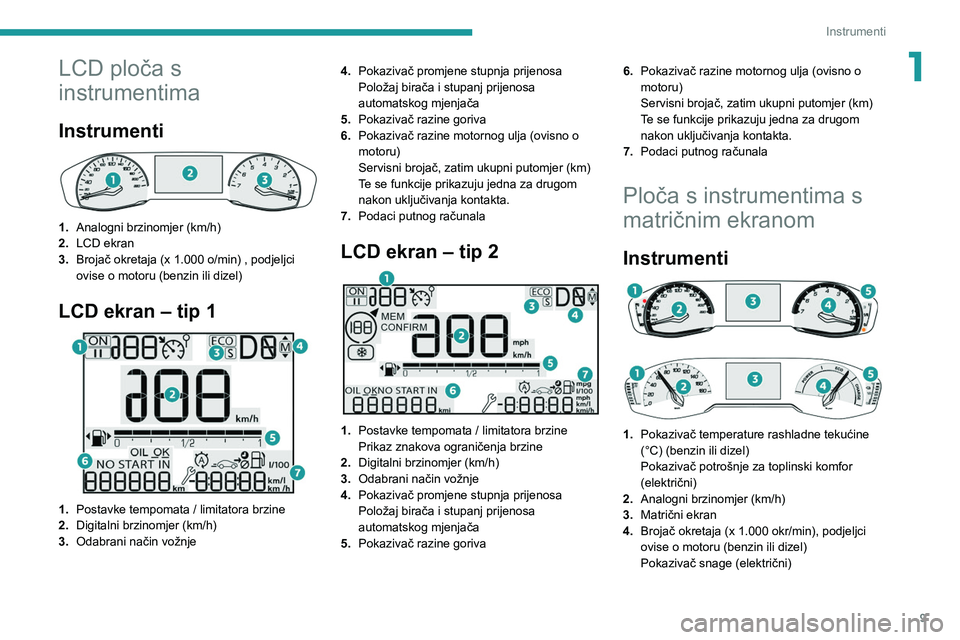

9
Instrumenti
1LCD ploča s
instrumentima
Instrumenti

1.Analogni brzinomjer (km/h)
2. LCD ekran
3. Brojač okretaja (x 1.000 o/min) , podjeljci
ovise o motoru (benzin ili dizel)
LCD ekran – tip 1

1.Postavke tempomata / limitatora brzine
2. Digitalni brzinomjer (km/h)
3. Odabrani način vožnje 4.
Pokazivač promjene stupnja prijenosa
Položaj birača i stupanj prijenosa
automatskog mjenjača
5. Pokazivač razine goriva
6. Pokazivač razine motornog ulja (ovisno o
motoru)
Servisni brojač, zatim ukupni putomjer (km)
Te se funkcije prikazuju jedna za drugom
nakon uključivanja kontakta.
7. Podaci putnog računala
LCD ekran – tip 2

1.Postavke tempomata / limitatora brzine
Prikaz znakova ograničenja brzine
2. Digitalni brzinomjer (km/h)
3. Odabrani način vožnje
4. Pokazivač promjene stupnja prijenosa
Položaj birača i stupanj prijenosa
automatskog mjenjača
5. Pokazivač razine goriva 6.
Pokazivač razine motornog ulja (ovisno o
motoru)
Servisni brojač, zatim ukupni putomjer (km)
Te se funkcije prikazuju jedna za drugom
nakon uključivanja kontakta.
7. Podaci putnog računala
Ploča s instrumentima s
matričnim ekranom
Instrumenti



1. Pokazivač temperature rashladne tekućine
(°C) (benzin ili dizel)
Pokazivač potrošnje za toplinski komfor
(električni)
2. Analogni brzinomjer (km/h)
3. Matrični ekran
4. Brojač okretaja (x 1.000
okr/min), podjeljci
ovise o motoru (benzin ili dizel)
Pokazivač snage (električni)

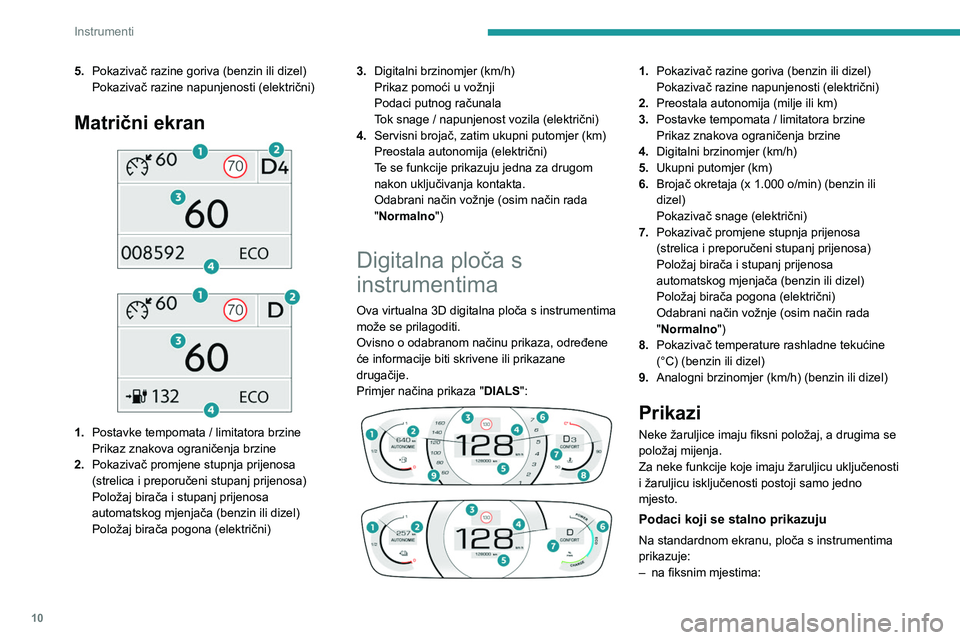

10
Instrumenti
5.Pokazivač razine goriva (benzin ili dizel)
Pokazivač razine napunjenosti (električni)
Matrični ekran



1. Postavke tempomata / limitatora brzine
Prikaz znakova ograničenja brzine
2. Pokazivač promjene stupnja prijenosa
(strelica i preporučeni stupanj prijenosa)
Položaj birača i stupanj prijenosa
automatskog mjenjača (benzin ili dizel)
Položaj birača pogona (električni) 3.
Digitalni brzinomjer (km/h)
Prikaz pomoći u vožnji
Podaci putnog računala
Tok snage / napunjenost vozila (električni)
4. Servisni brojač, zatim ukupni putomjer (km)
Preostala autonomija (električni)
Te se funkcije prikazuju jedna za drugom
nakon uključivanja kontakta.
Odabrani način vožnje (osim način rada
"Normalno")
Digitalna ploča s
instrumentima
Ova virtualna 3D digitalna ploča s instrumentima
može se prilagoditi.
Ovisno o odabranom načinu prikaza, određene
će informacije biti skrivene ili prikazane
drugačije.
Primjer načina prikaza " DIALS":




1. Pokazivač razine goriva (benzin ili dizel)
Pokazivač razine napunjenosti (električni)
2. Preostala autonomija (milje ili km)
3. Postavke tempomata / limitatora brzine
Prikaz znakova ograničenja brzine
4. Digitalni brzinomjer (km/h)
5. Ukupni putomjer (km)
6. Brojač okretaja (x 1.000 o/min) (benzin ili
dizel)
Pokazivač snage (električni)
7. Pokazivač promjene stupnja prijenosa
(strelica i preporučeni stupanj prijenosa)
Položaj birača i stupanj prijenosa
automatskog mjenjača (benzin ili dizel)
Položaj birača pogona (električni)
Odabrani način vožnje (osim način rada
"Normalno")
8. Pokazivač temperature rashladne tekućine
(°C) (benzin ili dizel)
9. Analogni brzinomjer (km/h) (benzin ili dizel)
Prikazi
Neke žaruljice imaju fiksni položaj, a drugima se
položaj mijenja.
Za neke funkcije koje imaju žaruljicu uključenosti
i žaruljicu isključenosti postoji samo jedno
mjesto.
Podaci koji se stalno prikazuju
Na standardnom ekranu, ploča s instrumentima
prikazuje:
–

na fiksnim mjestima:

11
Instrumenti

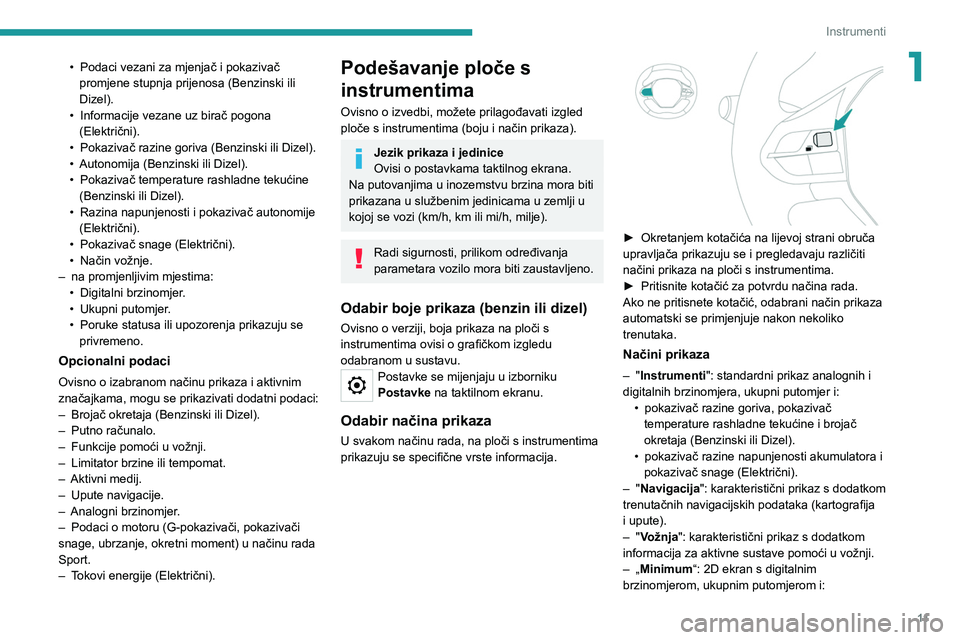

1• Podaci vezani za mjenjač i pokazivač
promjene stupnja prijenosa (Benzinski ili
Dizel).
•

Informacije vezane uz birač pogona
(Električni).
•


Pokazivač razine goriva (Benzinski ili Dizel).
•


Autonomija (Benzinski ili Dizel).
•


Pokazivač temperature rashladne tekućine
(Benzinski ili Dizel).
•


Razina napunjenosti i pokazivač autonomije
(Električni).
•


Pokazivač snage (Električni).
•


Način vožnje.
–


na promjenljivim mjestima:
•


Digitalni brzinomjer
.
•

Ukupni putomjer
.
•

Poruke statusa ili upozorenja prikazuju se
privremeno.
Opcionalni podaci
Ovisno o izabranom načinu prikaza i aktivnim
značajkama, mogu se prikazivati dodatni podaci:
–

Brojač okretaja (Benzinski ili Dizel).
–


Putno računalo.
–


Funkcije pomoći u vožnji.
–


Limitator brzine ili tempomat.
–


Aktivni medij.
–


Upute navigacije.
–


Analogni brzinomjer
.
–

Podaci o motoru (G-pokazivači, pokazivači
snage, ubrzanje, okretni moment) u načinu rada
Sport.
–


T
okovi energije (Električni).
Podešavanje ploče s
instrumentima
Ovisno o izvedbi, možete prilagođavati izgled
ploče s instrumentima (boju i način prikaza).
Jezik prikaza i jedinice
Ovisi o postavkama taktilnog ekrana.
Na putovanjima u inozemstvu brzina mora biti
prikazana u službenim jedinicama u zemlji u
kojoj se vozi (km/h, km ili mi/h, milje).
Radi sigurnosti, prilikom određivanja
parametara vozilo mora biti zaustavljeno.
Odabir boje prikaza (benzin ili dizel)
Ovisno o verziji, boja prikaza na ploči s
instrumentima ovisi o grafičkom izgledu
odabranom u sustavu.
Postavke se mijenjaju u izborniku
Postavke na taktilnom ekranu.
Odabir načina prikaza
U svakom načinu rada, na ploči s instrumentima
prikazuju se specifične vrste informacija.


► Okretanjem kotačića na lijevoj strani obruča
upravljača prikazuju se i pregledavaju različiti
načini prikaza na ploči s instrumentima.
►

Pritisnite kotačić za potvrdu načina rada.
Ako ne pritisnete kotačić, odabrani način prikaza
automatski se primjenjuje nakon nekoliko
trenutaka.
Načini prikaza
– " Instrumenti": standardni prikaz analognih i
digitalnih brzinomjera, ukupni putomjer i: •

pokazivač razine goriva, pokazivač
temperature rashladne tekućine i brojač
okretaja (Benzinski ili Dizel).
•


pokazivač razine napunjenosti akumulatora i
pokazivač snage (Električni).
–


"
Navigacija": karakteristični prikaz s dodatkom
trenutačnih navigacijskih podataka (kartografija
i upute).
–

"
Vožnja": karakteristični prikaz s dodatkom
informacija za aktivne sustave pomoći u vožnji.
–

„
Minimum“: 2D ekran s digitalnim
brzinomjerom, ukupnim putomjerom i:

12
Instrumenti
Popis žaruljica upozorenja
Crvene žaruljice
STOP
Stalno svijetli, uz još neku drugu žaruljicu
upozorenja, poruku i zvučni signal.
Prepoznat je veći kvar motora, sustava kočnica,
servoupravljača, automatskog mjenjača ili teži
električni kvar.
Provedite postupak (1), a zatim (2).
Sustav automatske dijagnostike motora
(benzin ili dizel)
Stalno upaljeno.
Otkrivena je veća neispravnost
motora.
Provedite postupak (1), a zatim (2).
Maksimalna temperatura rashladne
tekućine (benzin ili dizel)
Stalno svijetli uz dijelove zaslona
koji svijetle crveno (s pločom s
instrumentima s matričnim ekranom).
ili
Stalno svijetli (osim na ploči s instrumentima s
matričnim ekranom).
Previsoka temperatura u rashladnom sustavu.
Provedite postupak (1) i pričekajte da se motor
ohladi pa po potrebi dolijte potrebnu količinu
rashladne tekućine. Ako problem i dalje postoji,
provedite postupak (2).
• pokazivačem razine goriva i pokazivačem
temperature rashladne tekućine (Benzinski
ili Dizel).
•

pokazivač razine napunjenosti akumulatora
(Električni).
–


„
Energy“: karakteristični prikaz prikazuje
vizualnu prezentaciju tokova energije vozila
(Električni).
–

„
Osobne post. 1 “/„Osobne post. 2 “: ekran
koji prikazuje informacije koje je odabrao vozač
na središnjem dijelu ploče s instrumentima.
Konfiguriranje načina prikaza „Osobne
post.“
Uz Radio PEUGEOT Connect► Pritisnite Postavke na traci taktilnog
ekrana.
► Odaberite " Konfiguracija".
► Odaberite „Postavke ploče s
instrumentima“.
Uz Navigacija PEUGEOT Connect
► Pritisnite Postavke na traci taktilnog
ekrana.
►

Odaberite „
OPCIJE“.
► Odaberite „ Postavke ploče s
instrumentima“.
►

Odaberite „
Osobne post. 1” ili „Osobne
post. 2”.
►

Odaberite vrstu informacija pomoću strelica
na taktilnom ekranu: •


„

Reset ” (prazno).
•

„

Putno računalo “.
• „Mediji“.
• „ G-metri“ (ovisno o izvedbi).
•

„
Pokazivači snage + ubrzanje + okretni
moment“ (ovisno o izvedbi).
•

„
Potrošnja dodatne opreme “ (ovisno o
izvedbi).
►

Potvrdite za spremanje i izlazak.
Informacije se u slučaju odabira odgovarajućeg
načina rada prikazuju odmah na ploči s
instrumentima.
Vrsta podataka koje ste odabrali u načinu
rada „Osobne post. 1 “ nije dostupna u
načinu rada „ Osobne post. 2 “.
Žaruljice
Prikazane kao simboli, žaruljice upozoravaju
vozača na neku neispravnost (žaruljice
upozorenja) ili potvrđuju radni status nekog
sustava (žaruljice uključenosti ili isključenosti).
Neke žaruljice svijetle na dva načina (stalno ili
bljeskaju) i/ili u raznim bojama.
Pridružena upozorenja
Paljenje žaruljice može biti popraćeno zvučnim
signalom i/ili porukom na ekranu.
Usporedite način upozorenja s radnim stanjem
vozila da biste utvrdili je li situacija normalna ili
se pojavila neispravnost. Dodatne informacije
potražite u opisu žaruljice.
Nakon uključivanja kontakta
Nakon uključivanja kontakta neke crvene ili
narančaste žaruljice upozorenja pale se na
nekoliko sekundi. Te žaruljice moraju se ugasiti
nakon pokretanja motora.
Više informacija o sustavu ili funkciji potražite u
odgovarajućem odjeljku.
Stalno upaljena žaruljica
Ako zasvijetli crvena ili narančasta žaruljica
upozorenja, možda je došlo do kvara koji je
potrebno dodatno istražiti.
Ako žaruljica ostaje upaljena
Reference (1), (2) i (3) u opisu signalne žaruljice
i žaruljice upozorenja, uz preporučene radnje
koje je potrebno odmah poduzeti, upućuju vas
da se obratite ovlaštenom stručnjaku.
(1): Obavezno zaustavite vozilo .
Zaustavite vozilo čim to bude sigurno i prekinite
kontakt.
(2): Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
(3): Posjetite mrežu PEUGEOT ili neku stručnu
radionicu.

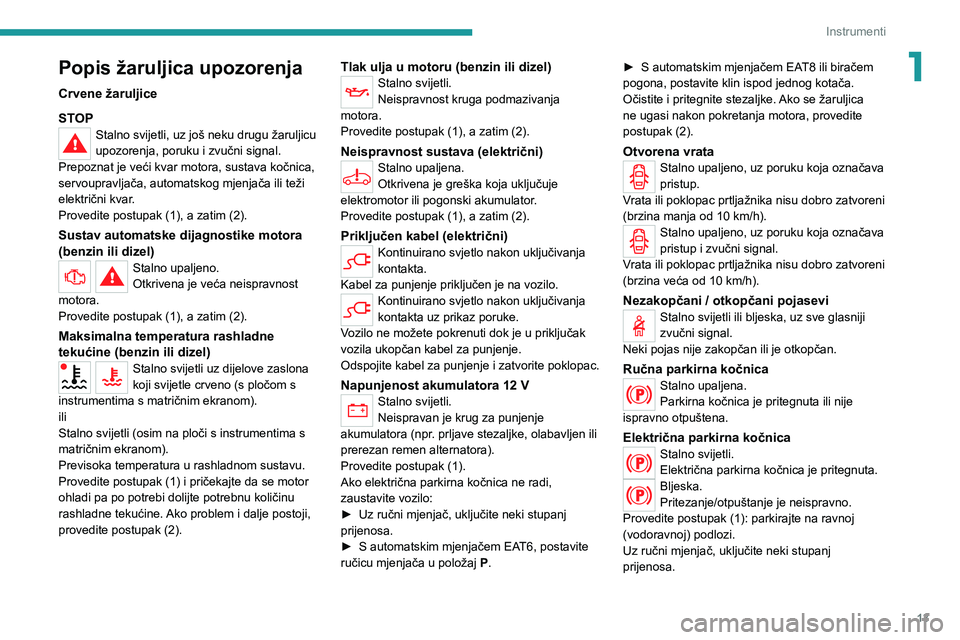

13
Instrumenti
1Popis žaruljica upozorenja
Crvene žaruljice
STOP
Stalno svijetli, uz još neku drugu žaruljicu
upozorenja, poruku i zvučni signal.
Prepoznat je veći kvar motora, sustava kočnica,
servoupravljača, automatskog mjenjača ili teži
električni kvar.
Provedite postupak (1), a zatim (2).
Sustav automatske dijagnostike motora
(benzin ili dizel)
Stalno upaljeno.
Otkrivena je veća neispravnost
motora.
Provedite postupak (1), a zatim (2).
Maksimalna temperatura rashladne
tekućine (benzin ili dizel)
Stalno svijetli uz dijelove zaslona
koji svijetle crveno (s pločom s
instrumentima s matričnim ekranom).
ili
Stalno svijetli (osim na ploči s instrumentima s
matričnim ekranom).
Previsoka temperatura u rashladnom sustavu.
Provedite postupak (1) i pričekajte da se motor
ohladi pa po potrebi dolijte potrebnu količinu
rashladne tekućine. Ako problem i dalje postoji,
provedite postupak (2).
Tlak ulja u motoru (benzin ili dizel)Stalno svijetli.
Neispravnost kruga podmazivanja
motora.
Provedite postupak (1), a zatim (2).
Neispravnost sustava (električni)Stalno upaljena.
Otkrivena je greška koja uključuje
elektromotor ili pogonski akumulator.
Provedite postupak (1), a zatim (2).
Priključen kabel (električni)Kontinuirano svjetlo nakon uključivanja
kontakta.
Kabel za punjenje priključen je na vozilo.
Kontinuirano svjetlo nakon uključivanja
kontakta uz prikaz poruke.
Vozilo ne možete pokrenuti dok je u priključak
vozila ukopčan kabel za punjenje.
Odspojite kabel za punjenje i zatvorite poklopac.
Napunjenost akumulatora 12 VStalno svijetli.
Neispravan je krug za punjenje
akumulatora (npr. prljave stezaljke, olabavljen ili
prerezan remen alternatora).
Provedite postupak (1).
Ako električna parkirna kočnica ne radi,
zaustavite vozilo:
►

Uz ručni mjenjač, uključite neki stupanj
prijenosa.
►


S automatskim mjenjačem EA
T6, postavite
ručicu mjenjača u položaj P. ►

S automatskim mjenjačem EA
T8 ili biračem
pogona, postavite klin ispod jednog kotača.
Očistite i pritegnite stezaljke. Ako se žaruljica
ne ugasi nakon pokretanja motora, provedite
postupak (2).
Otvorena vrataStalno upaljeno, uz poruku koja označava
pristup.
Vrata ili poklopac prtljažnika nisu dobro zatvoreni
(brzina manja od 10 km/h).
Stalno upaljeno, uz poruku koja označava
pristup i zvučni signal.
Vrata ili poklopac prtljažnika nisu dobro zatvoreni
(brzina veća od 10 km/h).
Nezakopčani / otkopčani pojaseviStalno svijetli ili bljeska, uz sve glasniji
zvučni signal.
Neki pojas nije zakopčan ili je otkopčan.
Ručna parkirna kočnicaStalno upaljena.
Parkirna kočnica je pritegnuta ili nije
ispravno otpuštena.
Električna parkirna kočnicaStalno svijetli.
Električna parkirna kočnica je pritegnuta.
Bljeska.
Pritezanje/otpuštanje je neispravno.
Provedite postupak (1): parkirajte na ravnoj
(vodoravnoj) podlozi.
Uz ručni mjenjač, uključite neki stupanj
prijenosa.

14
Instrumenti

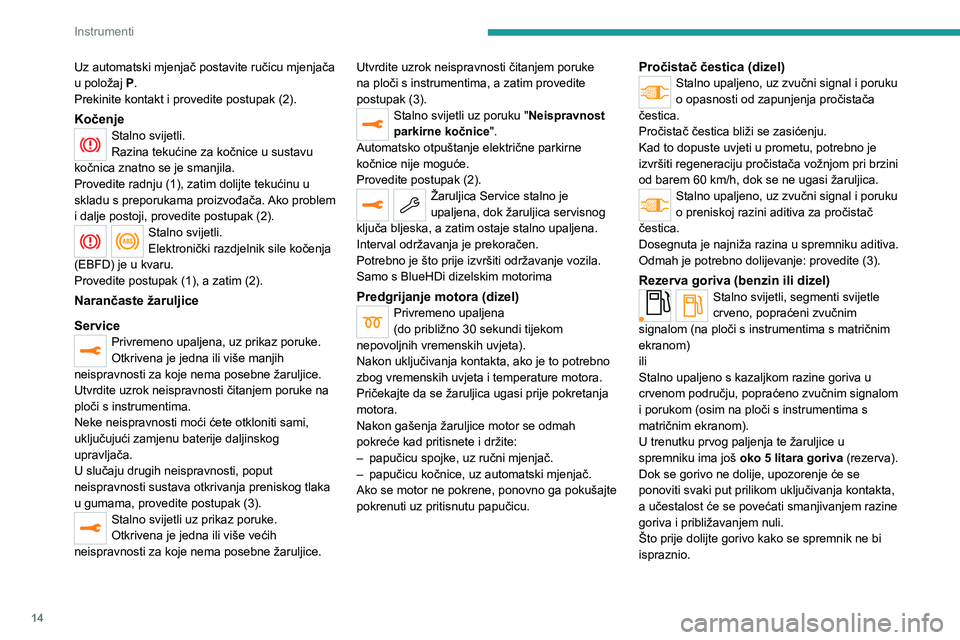

Uz automatski mjenjač postavite ručicu mjenjača
u položaj P .
Prekinite kontakt i provedite postupak (2).
KočenjeStalno svijetli.
Razina tekućine za kočnice u sustavu
kočnica znatno se je smanjila.
Provedite radnju (1), zatim dolijte tekućinu u
skladu s preporukama proizvođača. Ako problem
i dalje postoji, provedite postupak (2).
Stalno svijetli.
Elektronički razdjelnik sile kočenja
(EBFD) je u kvaru.
Provedite postupak (1), a zatim (2).
Narančaste žaruljice
Service
Privremeno upaljena, uz prikaz poruke.
Otkrivena je jedna ili više manjih
neispravnosti za koje nema posebne žaruljice.
Utvrdite uzrok neispravnosti čitanjem poruke na
ploči s instrumentima.
Neke neispravnosti moći ćete otkloniti sami,
uključujući zamjenu baterije daljinskog
upravljača.
U slučaju drugih neispravnosti, poput
neispravnosti sustava otkrivanja preniskog tlaka
u gumama, provedite postupak (3).
Stalno svijetli uz prikaz poruke.
Otkrivena je jedna ili više većih
neispravnosti za koje nema posebne žaruljice. Utvrdite uzrok neispravnosti čitanjem poruke
na ploči s instrumentima, a zatim provedite
postupak (3).
Stalno svijetli uz poruku "
Neispravnost
parkirne kočnice".
Automatsko otpuštanje električne parkirne
kočnice nije moguće.
Provedite postupak (2).
Žaruljica Service stalno je
upaljena, dok žaruljica servisnog
ključa bljeska, a zatim ostaje stalno upaljena.
Interval održavanja je prekoračen.
Potrebno je što prije izvršiti održavanje vozila.
Samo s BlueHDi dizelskim motorima
Predgrijanje motora (dizel)Privremeno upaljena
(do približno 30 sekundi tijekom
nepovoljnih vremenskih uvjeta).
Nakon uključivanja kontakta, ako je to potrebno
zbog vremenskih uvjeta i temperature motora.
Pričekajte da se žaruljica ugasi prije pokretanja
motora.
Nakon gašenja žaruljice motor se odmah
pokreće kad pritisnete i držite:
–

papučicu spojke, uz ručni mjenjač.
–


papučicu kočnice, uz automatski mjenjač.
Ako se motor ne pokrene, ponovno ga pokušajte
pokrenuti uz pritisnutu papučicu.
Pročistač čestica (dizel)Stalno upaljeno, uz zvučni signal i poruku
o opasnosti od zapunjenja pročistača
čestica.
Pročistač čestica bliži se zasićenju.
Kad to dopuste uvjeti u prometu, potrebno je
izvršiti regeneraciju pročistača vožnjom pri brzini
od barem 60
km/h, dok se ne ugasi žaruljica.
Stalno upaljeno, uz zvučni signal i poruku
o preniskoj razini aditiva za pročistač
čestica.
Dosegnuta je najniža razina u spremniku aditiva.
Odmah je potrebno dolijevanje: provedite (3).
Rezerva goriva (benzin ili dizel)Stalno svijetli, segmenti svijetle
crveno, popraćeni zvučnim
signalom (na ploči s instrumentima s matričnim
ekranom)
ili
Stalno upaljeno s kazaljkom razine goriva u
crvenom području, popraćeno zvučnim signalom
i porukom (osim na ploči s instrumentima s
matričnim ekranom).
U trenutku prvog paljenja te žaruljice u
spremniku ima još oko 5 litara goriva (rezerva).
Dok se gorivo ne dolije, upozorenje će se
ponoviti svaki put prilikom uključivanja kontakta,
a učestalost će se povećati smanjivanjem razine
goriva i približavanjem nuli.
Što prije dolijte gorivo kako se spremnik ne bi
ispraznio.

15
Instrumenti

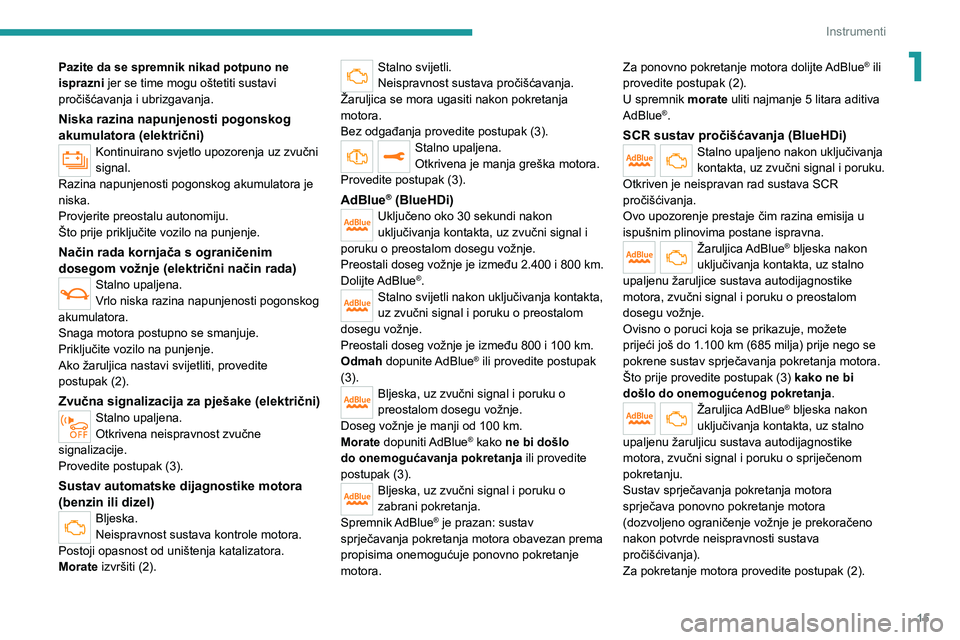

1Pazite da se spremnik nikad potpuno ne
isprazni jer se time mogu oštetiti sustavi
pročišćavanja i ubrizgavanja.
Niska razina napunjenosti pogonskog
akumulatora (električni)
Kontinuirano svjetlo upozorenja uz zvučni
signal.
Razina napunjenosti pogonskog akumulatora je
niska.
Provjerite preostalu autonomiju.
Što prije priključite vozilo na punjenje.
Način rada kornjača s ograničenim
dosegom vožnje (električni način rada)
Stalno upaljena.
Vrlo niska razina napunjenosti pogonskog
akumulatora.
Snaga motora postupno se smanjuje.
Priključite vozilo na punjenje.
Ako žaruljica nastavi svijetliti, provedite
postupak
(2).
Zvučna signalizacija za pješake (električni)Stalno upaljena.
Otkrivena neispravnost zvučne
signalizacije.
Provedite postupak (3).
Sustav automatske dijagnostike motora
(benzin ili dizel)
Bljeska.
Neispravnost sustava kontrole motora.
Postoji opasnost od uništenja katalizatora.
Morate izvršiti (2).
Stalno svijetli.
Neispravnost sustava pročišćavanja.
Žaruljica se mora ugasiti nakon pokretanja
motora.
Bez odgađanja provedite postupak (3).
Stalno upaljena.
Otkrivena je manja greška motora.
Provedite postupak (3).
AdBlue® (BlueHDi)Uključeno oko 30 sekundi nakon
uključivanja kontakta, uz zvučni signal i
poruku o preostalom dosegu vožnje.
Preostali doseg vožnje je između 2.400 i 800
km.
Dolijte AdBlue
®.Stalno svijetli nakon uključivanja kontakta,
uz zvučni signal i poruku o preostalom
dosegu vožnje.
Preostali doseg vožnje je između 800 i 100
km.
Odmah dopunite AdBlue
® ili provedite postupak
(3).
Bljeska, uz zvučni signal i poruku o
preostalom dosegu vožnje.
Doseg vožnje je manji od 100
km.
Morate dopuniti AdBlue
® kako ne bi došlo
do onemogućavanja pokretanja ili provedite
postupak (3).
Bljeska, uz zvučni signal i poruku o
zabrani pokretanja.
Spremnik AdBlue
® je prazan: sustav
sprječavanja pokretanja motora obavezan prema
propisima onemogućuje ponovno pokretanje
motora. Za ponovno pokretanje motora dolijte AdBlue
® ili
provedite postupak (2).
U spremnik morate uliti najmanje 5 litara aditiva
AdBlue
®.
SCR sustav pročišćavanja (BlueHDi)Stalno upaljeno nakon uključivanja
kontakta, uz zvučni signal i poruku.
Otkriven je neispravan rad sustava SCR
pročišćivanja.
Ovo upozorenje prestaje čim razina emisija u
ispušnim plinovima postane ispravna.
Žaruljica AdBlue® bljeska nakon
uključivanja kontakta, uz stalno
upaljenu žaruljice sustava autodijagnostike
motora, zvučni signal i poruku o preostalom
dosegu vožnje.
Ovisno o poruci koja se prikazuje, možete
prijeći još do 1.100 km (685 milja) prije nego se
pokrene sustav sprječavanja pokretanja motora.
Što prije provedite postupak (3) kako ne bi
došlo do onemogućenog pokretanja .
Žaruljica AdBlue® bljeska nakon
uključivanja kontakta, uz stalno
upaljenu žaruljicu sustava autodijagnostike
motora, zvučni signal i poruku o spriječenom
pokretanju.
Sustav sprječavanja pokretanja motora
sprječava ponovno pokretanje motora
(dozvoljeno ograničenje vožnje je prekoračeno
nakon potvrde neispravnosti sustava
pročišćivanja).
Za pokretanje motora provedite postupak (2).

16
Instrumenti

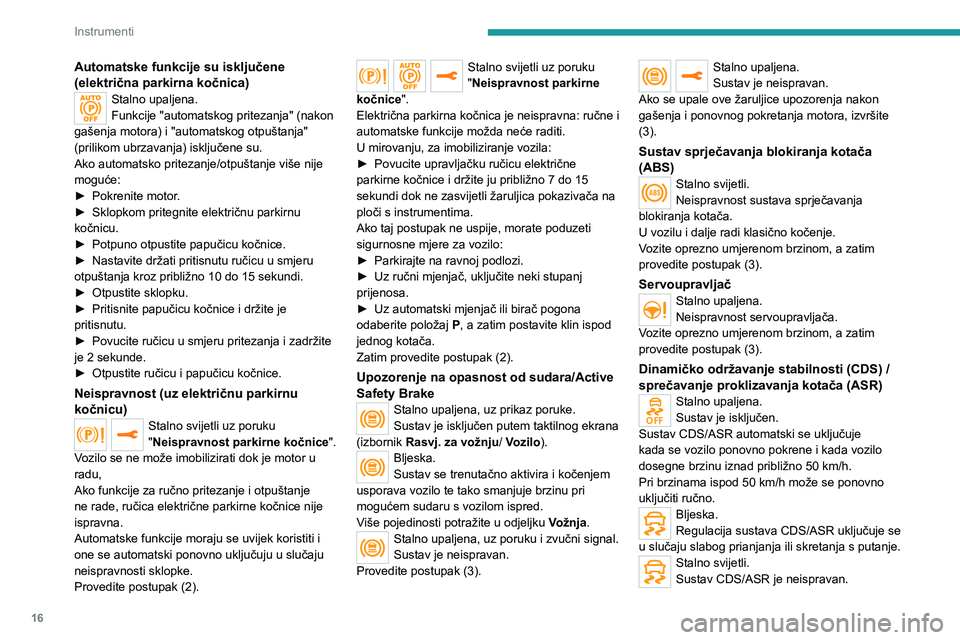

Automatske funkcije su isključene
(električna parkirna kočnica)
Stalno upaljena.
Funkcije "automatskog pritezanja" (nakon
gašenja motora) i "automatskog otpuštanja"
(prilikom ubrzavanja) isključene su.
Ako automatsko pritezanje/otpuštanje više nije
moguće:
►

Pokrenite motor
.
►

Sklopkom pritegnite električnu parkirnu
kočnicu.
►


Potpuno otpustite papučicu kočnice.
►


Nastavite držati pritisnutu ručicu u smjeru
otpuštanja kroz približno 10 do 15 sekundi.
►


Otpustite sklopku.
►


Pritisnite papučicu kočnice i držite je
pritisnutu.
►


Povucite ručicu u smjeru pritezanja i zadržite
je 2 sekunde.
►


Otpustite ručicu i papučicu kočnice.
Neispravnost (uz električnu parkirnu
kočnicu)
Stalno svijetli uz poruku
"Neispravnost parkirne kočnice".
Vozilo se ne može imobilizirati dok je motor u
radu,
Ako funkcije za ručno pritezanje i otpuštanje
ne rade, ručica električne parkirne kočnice nije
ispravna.
Automatske funkcije moraju se uvijek koristiti i
one se automatski ponovno uključuju u slučaju
neispravnosti sklopke.
Provedite postupak (2).
Stalno svijetli uz poruku
"Neispravnost parkirne
kočnice".
Električna parkirna kočnica je neispravna: ručne i
automatske funkcije možda neće raditi.
U mirovanju, za imobiliziranje vozila:
►

Povucite upravljačku ručicu električne
parkirne kočnice i držite ju približno 7 do 15
sekundi dok ne zasvijetli žaruljica pokazivača na
ploči s instrumentima.
Ako taj postupak ne uspije, morate poduzeti
sigurnosne mjere za vozilo:
►


Parkirajte na ravnoj podlozi.
►


Uz ručni mjenjač, uključite neki stupanj
prijenosa.
►


Uz automatski mjenjač ili birač pogona
odaberite položaj P

, a zatim postavite klin ispod
jednog kotača.
Zatim provedite postupak (2).
Upozorenje na opasnost od sudara/Active
Safety Brake
Stalno upaljena, uz prikaz poruke.
Sustav je isključen putem taktilnog ekrana
(izbornik Rasvj. za vožnju/ Vozilo ).
Bljeska.
Sustav se trenutačno aktivira i kočenjem
usporava vozilo te tako smanjuje brzinu pri
mogućem sudaru s vozilom ispred.
Više pojedinosti potražite u odjeljku Vožnja.
Stalno upaljena, uz poruku i zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Stalno upaljena.
Sustav je neispravan.
Ako se upale ove žaruljice upozorenja nakon
gašenja i ponovnog pokretanja motora, izvršite
(3).
Sustav sprječavanja blokiranja kotača
(ABS)
Stalno svijetli.
Neispravnost sustava sprječavanja
blokiranja kotača.
U vozilu i dalje radi klasično kočenje.
Vozite oprezno umjerenom brzinom, a zatim
provedite postupak (3).
ServoupravljačStalno upaljena.
Neispravnost servoupravljača.
Vozite oprezno umjerenom brzinom, a zatim
provedite postupak (3).
Dinamičko održavanje stabilnosti (CDS) /
sprečavanje proklizavanja kotača (ASR)
Stalno upaljena.
Sustav je isključen.
Sustav CDS/ASR automatski se uključuje
kada se vozilo ponovno pokrene i kada vozilo
dosegne brzinu iznad približno 50 km/h.
Pri brzinama ispod 50
km/h može se ponovno
uključiti ručno.
Bljeska.
Regulacija sustava CDS/ASR uključuje se
u slučaju slabog prianjanja ili skretanja s putanje.
Stalno svijetli.
Sustav CDS/ASR je neispravan.

17
Instrumenti

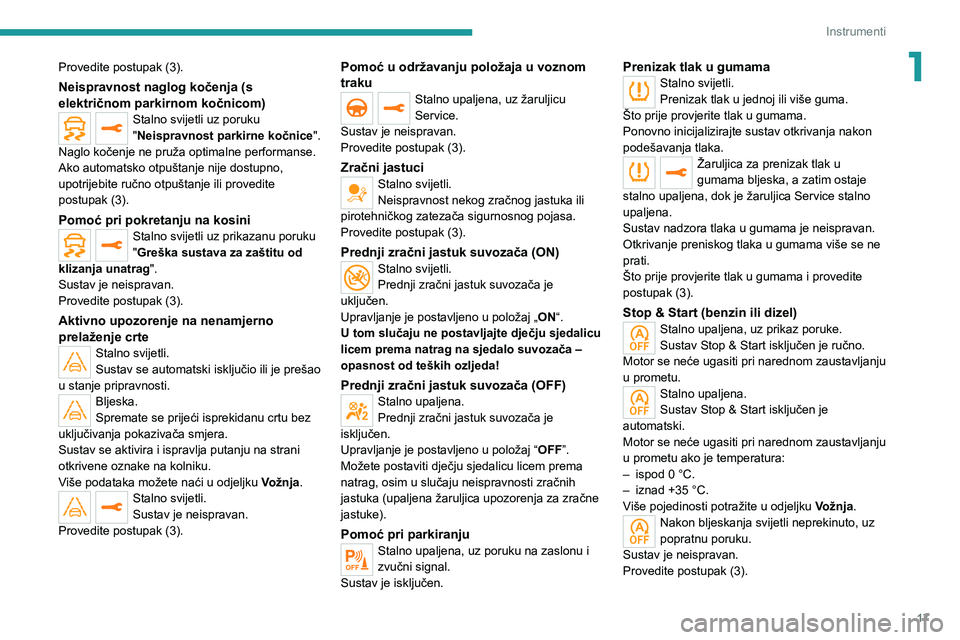

1Provedite postupak (3).
Neispravnost naglog kočenja (s
električnom parkirnom kočnicom)
Stalno svijetli uz poruku
"Neispravnost parkirne kočnice".
Naglo kočenje ne pruža optimalne performanse.
Ako automatsko otpuštanje nije dostupno,
upotrijebite ručno otpuštanje ili provedite
postupak (3).
Pomoć pri pokretanju na kosiniStalno svijetli uz prikazanu poruku
"Greška sustava za zaštitu od
klizanja unatrag".
Sustav je neispravan.
Provedite postupak (3).
Aktivno upozorenje na nenamjerno
prelaženje crte
Stalno svijetli.
Sustav se automatski isključio ili je prešao
u stanje pripravnosti.
Bljeska.
Spremate se prijeći isprekidanu crtu bez
uključivanja pokazivača smjera.
Sustav se aktivira i ispravlja putanju na strani
otkrivene oznake na kolniku.
Više podataka možete naći u odjeljku Vožnja.
Stalno svijetli.
Sustav je neispravan.
Provedite postupak (3).
Pomoć u održavanju položaja u voznom
traku
Stalno upaljena, uz žaruljicu
Service.
Sustav je neispravan.
Provedite postupak (3).
Zračni jastuciStalno svijetli.
Neispravnost nekog zračnog jastuka ili
pirotehničkog zatezača sigurnosnog pojasa.
Provedite postupak (3).
Prednji zračni jastuk suvozača (ON)Stalno svijetli.
Prednji zračni jastuk suvozača je
uključen.
Upravljanje je postavljeno u položaj „ ON“.
U tom slučaju ne postavljajte dječju sjedalicu
licem prema natrag na sjedalo suvozača –
opasnost od teških ozljeda!
Prednji zračni jastuk suvozača (OFF)Stalno upaljena.
Prednji zračni jastuk suvozača je
isključen.
Upravljanje je postavljeno u položaj “ OFF”.
Možete postaviti dječju sjedalicu licem prema
natrag, osim u slučaju neispravnosti zračnih
jastuka (upaljena žaruljica upozorenja za zračne
jastuke).
Pomoć pri parkiranjuStalno upaljena, uz poruku na zaslonu i
zvučni signal.
Sustav je isključen.
Prenizak tlak u gumamaStalno svijetli.
Prenizak tlak u jednoj ili više guma.
Što prije provjerite tlak u gumama.
Ponovno inicijalizirajte sustav otkrivanja nakon
podešavanja tlaka.
Žaruljica za prenizak tlak u
gumama bljeska, a zatim ostaje
stalno upaljena, dok je žaruljica Service stalno
upaljena.
Sustav nadzora tlaka u gumama je neispravan.
Otkrivanje preniskog tlaka u gumama više se ne
prati.
Što prije provjerite tlak u gumama i provedite
postupak (3).
Stop & Start (benzin ili dizel)Stalno upaljena, uz prikaz poruke.
Sustav Stop & Start isključen je ručno.
Motor se neće ugasiti pri narednom zaustavljanju
u prometu.
Stalno upaljena.
Sustav Stop & Start isključen je
automatski.
Motor se neće ugasiti pri narednom zaustavljanju
u prometu ako je temperatura:
–

ispod 0 °C.
–


iznad +35 °C.
V

iše pojedinosti potražite u odjeljku Vožnja.
Nakon bljeskanja svijetli neprekinuto, uz
popratnu poruku.
Sustav je neispravan.
Provedite postupak (3).

18
Instrumenti
Za otključavanje morate pritisnuti tipku Unlock.
Voda u pročistaču dizel gorivaStalno upaljena (na LCD pločama s
instrumentima).
Pročistač dizel goriva sadrži vodu.
Bez odgađanja provedite postupak (2). Opasnost
od oštećenja sustava za ubrizgavanje goriva!
Pokazivači
Servisni brojač
Podaci o održavanju izražavaju se u udaljenosti
(milje ili kilometri) i vremenu (mjeseci ili dani).
Upozorenje se izdaje bez obzira na to koji od
dva uvjeta se ispuni prvi.
Na ploči s instrumentima prikazuju se podaci o
održavaju. Ovisno o izvedbi vozila:
– Linija na prikazu putomjera pokazuje preostalu
udaljenost do narednog održavanja ili prijeđenu
udaljenost od prethodnog roka za održavanje, a
ispred te vrijednosti nalazi se znak "-".
– Poruka upozorenja pokazuje preostalu
udaljenost, kao i preostali vremenski period do
narednog održavanja ili da je rok za održavanje
prekoračen.
Prikazana vrijednost računa se prema
prijeđenoj udaljenosti i vremenu koje je
prošlo od posljednjeg održavanja.
Upozorenje se može uključiti i kada se približi
naredno održavanje.
Automatsko prebacivanje dugih svjetalaStalno upaljena, uz zvučni signal i poruku.
Otkrivena je neispravnost funkcije ili
kamere.
Provedite postupak (2).
Stražnje svjetlo za magluStalno upaljena.
Svjetlo je upaljena.
Zelene žaruljice
Stop & Start (benzin ili dizel)
Stalno upaljena.
Nakon zaustavljanja vozila sustav Stop &
Start prebacuje motor u način rada STOP.
Privremeno bljeska.
Način rada STOP privremeno je
nedostupan ili se automatski uključuje način rada
START.
Više pojedinosti potražite u odjeljku Vožnja.
Vozilo spremno za vožnju (električni)Stalno upaljena, uz zvučni signal prilikom
uključivanja.
Vozilo je spremno za vožnju i dostupni su sustavi
za toplinski komfor.
Žaruljica pokazivača se gasi nakon postizanja
brzine od približno 5
km/h, a ponovno se pali
nakon zaustavljanja vozila.
Žaruljica će se ugasiti nakon gašenja motora i
izlaska iz vozila.
Park AssistStalno upaljena.
Funkcija je uključena. Više pojedinosti potražite u odjeljku
Vožnja.
Pomoć u održavanju položaja u voznom
traku
Stalno upaljena.
Funkcija je aktivirana.
Svi su uvjeti zadovoljeni: sustav je u radu.
Više pojedinosti potražite u odjeljku Vožnja.
Automatski rad brisačaStalno upaljena.
Uključen je automatski rad brisača
vjetrobrana.
Pokazivači smjeraBljeska, uz zvučni signal.
Pokazivači smjera su uključeni.
Pozicijska svjetlaStalno upaljeno.
Svjetla su upaljena.
Kratka svjetlaStalno svijetli.
Svjetla su upaljena.
Automatsko prebacivanje dugih svjetala
Stalno upaljena.
Funkcija je uključena preko
taktilnog ekrana (izbornik Rasvj. za
vožnju/Vozilo ).
Sklopka svjetala je u položaju "AUTO".
Više podataka možete naći u odjeljku Rasvjeta
i vidljivost .
Plave žaruljice
Duga svjetla
Stalno svijetli.
Svjetla su upaljena.
Crno-bijele žaruljice upozorenja
Pritisnuta papučica spojke (benzin ili dizel)
Stalno upaljena (na pločama s
instrumentima s LCD simbolima).
Stop & Start: prelazak u način rada START
odbija se jer papučica spojke nije pritisnuta do
kraja.
Do kraja pritisnite papučicu spojke.
Pritisnuta papučica kočniceStalno upaljena.
Nema pritiska ili je pritisak na papučicu
kočnice nedovoljan.
Uz EAT6 automatski mjenjač, uz pokrenut
motor i prije otpuštanja parkirne kočnice, za
premještanja iz položaja P.
U izvedbama s automatskim mjenjačem EAT8 ili
biračem pogona možda bude potrebno pritisnuti
papučicu kočnice za otključavanje mjenjača iz
položaja N.
Žaruljica će nastaviti svijetliti ako pokušate
otpustiti parkirnu kočnicu bez pritiskanja
papučice kočnice.
Automatski mjenjač (EAT8) ili birač
pogona (električni)
Stalno upaljena.
Automatski mjenjač je zaključan.
Birač pogona je zaključan.
