PEUGEOT 3008 2010.5 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2010.5, Model line: 3008, Model: PEUGEOT 3008 2010.5Pages: 320, PDF Dimensioni: 21.88 MB
Page 121 of 320
ALLESTIMENTI INTERNI
Per la sostituzione di una
ruota
Permettono di accedere facil-
m e n t e a l l a r u o t a d i s c o r t a , fi s s a n d o
il fondo del bagagliaio con i due cor-
doncini.
Permettono di appendere delle borse.
Ganci
Per collegare un accessorio 12 V
(potenza max. 120 W), togliere l'ele-
mento protettivo e collegare l'adat-
tatore idoneo.
Mettere la chiave in posizione con-
tatto.
Presa accessori 12 V Rete ferma bagagli
F i s s a t a a g l i a n e l l i d i a n c o r a g g i o d e l p i a -
nale mobile del bagagliaio, permette di
bloccare i bagagli.
Rispettare i carichi indicati sul lato del
bagagliaio, in funzione della posizione
del pianale mobile.
Per ragioni di sicurezza, in caso di fre-
nata brusca, si raccomanda di sistemare
gli oggetti pesanti il più vicino possibile
allo schienale dei sedili posteriori.
Page 122 of 320
ALLESTIMENTI INTERNI
107
Sollevare il tappeto del bagagliaio,
attaccando i due cordoncini ai gan-
ci, quindi accedere al contenitore
portaoggetti.
S e c o n d o l a c o n fi g u r a z i o n e d e l v e i c o l o ,
il contenitore comprende appositi spazi
per la sistemazione:
- di una scatola di lampadine di ri- cambio,
- di un kit d'emergenza,
- di un kit di riparazione provvisoria dei pneumatici,
- di due triangoli d'emergenza,
- ... Contenitore portaoggetti
Page 123 of 320
ALLESTIMENTI INTERNI
108
Pianale mobile del bagagliaio
Questo pianale a tre posizioni permette
di ottimizzare il volume del bagagliaio
grazie alle guide poste ai lati:
- Posizione alta (50 kg massimo): il pianale è allineato con lo sportello
inferiore chiuso.
Si possono caricare oggetti conser- vando al tempo stesso una parte
protetta e isolata.
- Posizione intermedia (100 kg mas- simo): il pianale è allineato con lo
sportello inferiore aperto.
S i o t t i e n e u n p i a n a l e p i a t t o fi n o a i s e - dili anteriori, quando i sedili posteriori
sono in posizione a scomparsa.
- Posizione bassa (150 kg massimo): volume massimo del bagagliaio. Per posizionarlo e tenerlo in obliquo:
Dalla posizione alta, far risalire il
pianale verso il copribagagli.
N o n e s i t a r e a s u p e r a r e i d u e f e r m i
retraibili, quindi posare il pianale su
questi due fermi.
Per spostarlo in altezza:
Spingere il pianale completamente
in avanti quindi utilizzare i soste-
gni A per posizionare il pianale nella
posizione desiderata. Il pianale è dotato di quattro anelli per
fi s s a r e i b a g a g l i r i s p e t t a n d o i c a r i c h i
indicati (nel bagagliaio).
Page 124 of 320
ALLESTIMENTI INTERNI
109
Torcia portatile
Lampada amovibile, integrata nella pare-
te del bagagliaio, che serve ad illuminare
il bagagliaio e funge da torcia.
Funzionamento
Questa torcia funziona con accumulatori
d i t i p o N i M H .
Dispone di un'autonomia di circa 45 minuti
e si ricarica quando il veicolo è in marcia. Utilizzo
Estrarla dal suo alloggiamento tiran-
do dal lato della torcia A .
Per accenderla o spegnerla, preme-
re l'interruttore situato sul retro.
Aprire il supporto sul retro per ap-
poggiare e sollevare la torcia; ad
esempio, quando si deve sostituire
una ruota.
Collocamento
Ricollocare la torcia nel suo allog-
giamento iniziando dalla parte più
stretta B .
Ciò permette di spegnere automati- camente la torcia se ci si è dimenti-
cati di farlo. Tendine laterali posteriori
Applicate sui vetri posteriori, proteggono
i bambini dai raggi del sole.
Tirare la tendina afferrandola dalla
linguetta centrale.
P o s i z i o n a r e i l fi s s a g g i o d e l l a t e n d i n a
sui ganci.
Rispettare le polarità quando si
inseriscono gli accumulatori.
N o n s o s t i t u i r e m a i g l i a c c u m u -
latori con delle pile. Se la torcia è stata inserita
male, rischia di non ricaricarsi
e di non accendersi all'apertura
del bagagliaio.
Per il funzionamento dell'illumi-
nazione del bagagliaio, fare rife-
rimento al capitolo "Visibilità - §
Illuminazione del bagagliaio".
Page 125 of 320
ALLESTIMENTI INTERNI
105
Copribagagli Per ripiegarlo:
sganciare i due cordoncini,
r i p i e g a r l o a fi s a r m o n i c a fi n o a i s e d i l i
posteriori.
Per rimuoverlo:
ripiegare il copribagagli come de-
scritto prima,
s g a n c i a r e i fi s s a g g i a s i n i s t r a e a d e -
stra premendoli leggermente,
posizionare le mani come indicato
n e l l a fi g u r a e t i r a r e i l t u t t o v e r s o d i s é . Per riporlo sul fondo del bagagliaio:
rimuovere il copribagagli come de-
scritto prima,
posizionare il pianale in obliquo,
posizionare il copribagagli nel suo
alloggiamento (tacca prevista A ), si-
tuato sul fondo del bagagliaio,
se il pianale è stato posizionato in
obliquo il copribagagli rimane pro-
tetto.
È costituito da tre parti ripiegabili su se
stesse.
Per riposizionarlo:
afferrare il copribagagli con le due
mani e posarlo sul suo supporto,
a p r i r l o fi n o a i m o n t a n t i d e l b a g a -
gliaio,
agganciare i due cordoncini,
se necessario, premere la parte su-
periore del copribagagli, da entrambi
i l a t i , p e r a g g a n c i a r e i fi s s a g g i .
Page 126 of 320
ALLESTIMENTI INTERNI
108
Pianale mobile del bagagliaio
Questo pianale a tre posizioni permette
di ottimizzare il volume del bagagliaio
grazie alle guide poste ai lati:
- Posizione alta (50 kg massimo): il pianale è allineato con lo sportello
inferiore chiuso.
Si possono caricare oggetti conser- vando al tempo stesso una parte
protetta e isolata.
- Posizione intermedia (100 kg mas- simo): il pianale è allineato con lo
sportello inferiore aperto.
S i o t t i e n e u n p i a n a l e p i a t t o fi n o a i s e - dili anteriori, quando i sedili posteriori
sono in posizione a scomparsa.
- Posizione bassa (150 kg massimo): volume massimo del bagagliaio. Per posizionarlo e tenerlo in obliquo:
Dalla posizione alta, far risalire il
pianale verso il copribagagli.
N o n e s i t a r e a s u p e r a r e i d u e f e r m i
retraibili, quindi posare il pianale su
questi due fermi.
Per spostarlo in altezza:
Spingere il pianale completamente
in avanti quindi utilizzare i soste-
gni A per posizionare il pianale nella
posizione desiderata. Il pianale è dotato di quattro anelli per
fi s s a r e i b a g a g l i r i s p e t t a n d o i c a r i c h i
indicati (nel bagagliaio).
Page 127 of 320
ALLESTIMENTI INTERNI
109
Torcia portatile
Lampada amovibile, integrata nella pare-
te del bagagliaio, che serve ad illuminare
il bagagliaio e funge da torcia.
Funzionamento
Questa torcia funziona con accumulatori
d i t i p o N i M H .
Dispone di un'autonomia di circa 45 minuti
e si ricarica quando il veicolo è in marcia. Utilizzo
Estrarla dal suo alloggiamento tiran-
do dal lato della torcia A .
Per accenderla o spegnerla, preme-
re l'interruttore situato sul retro.
Aprire il supporto sul retro per ap-
poggiare e sollevare la torcia; ad
esempio, quando si deve sostituire
una ruota.
Collocamento
Ricollocare la torcia nel suo allog-
giamento iniziando dalla parte più
stretta B .
Ciò permette di spegnere automati- camente la torcia se ci si è dimenti-
cati di farlo. Tendine laterali posteriori
Applicate sui vetri posteriori, proteggono
i bambini dai raggi del sole.
Tirare la tendina afferrandola dalla
linguetta centrale.
P o s i z i o n a r e i l fi s s a g g i o d e l l a t e n d i n a
sui ganci.
Rispettare le polarità quando si
inseriscono gli accumulatori.
N o n s o s t i t u i r e m a i g l i a c c u m u -
latori con delle pile. Se la torcia è stata inserita
male, rischia di non ricaricarsi
e di non accendersi all'apertura
del bagagliaio.
Per il funzionamento dell'illumi-
nazione del bagagliaio, fare rife-
rimento al capitolo "Visibilità - §
Illuminazione del bagagliaio".
Page 128 of 320
SICUREZZA BAMBINI
PEUGEOT
raccomanda di
trasportare i bambini sui sedili
posteriori del veicolo:
-
"con schienale verso la strada"
fi n o a i 2 a n n i d i e t à ,
- "nel senso di marcia" a partire
d a i 2 a n n i d i e t à .
PER BAMBINI
"Nel senso di marcia"
Quando un seggiolino per bambini vie-
ne posizionato "nel senso di marcia"
sul sedile del passeggero anteriore ,
occorre regolare il sedile del veicolo in
p o s i z i o n e l o n g i t u d i n a l e i n t e r m e d i a , c o n
lo schienale verticale e lasciare l'airbag
d e l p a s s e g g e r o a t t i v a t o .
Posizione longitudinale intermedia
*
La normativa sul trasporto dei bambini
è s p e c i fi c a p e r o g n i P a e s e . C o n s u l t a r e
la legislazione vigente nel proprio
P a e s e .
"Schienale verso la strada"
Quando un seggiolino per bambini "con
schienale verso la strada" viene collocato
sul sedile del passeggero anteriore , l ' a i r -bag del passeggero deve tassativamente
e s s e r e d i s a t t i v a t o , a l t r i m e n t i il bambino
rischia ferite gravi o addirittura mortali
in caso di attivazione dell'airbag .
L a s i c u r e z z a d e i b a m b i n i , c h e
P E U G E O T h a c u r a t o i n p a r t i c o l a r m o d o
sin dalla fase di progettazione del vei-
c o l o , d i p e n d e a n c h e d a l m o d o d i u t i l i z z o
d e l v e i c o l o .
P e r v i a g g i a r e c o n l a m a s s i m a s i c u r e z z a ,
rispettare le seguenti raccomandazioni:
- I n c o n f o r m i t à c o n l a r e g o l a m e n t a -
z i o n e e u r o p e a , tutti i bambini di
età inferiore ai 12 anni o di statu-
ra inferiore a un metro e cinquan-
ta, devono essere trasportati su
seggiolini per bambini omologati,
adatti al loro peso , d a c o l l o c a r e s u i
sedili dotati di cinture di sicurezza o
d i a n c o r a g g i I S O F I X * ,
- statisticamente, i sedili più sicuri
per il trasporto dei bambini sono
i sedili posteriori del veicolo,
- un bambino il cui peso è inferiore a
9 Kg, deve tassativamente essere
trasportato su un seggiolino in po-
sizione "schienale verso la strada"
sia anteriormente che posterior-
mente.
SEGGIOLINO PER BAMBINI SUL SEDILE ANTERIORE
Page 129 of 320
SICUREZZA BAMBINI
111
Airbag lato passeggero OFF

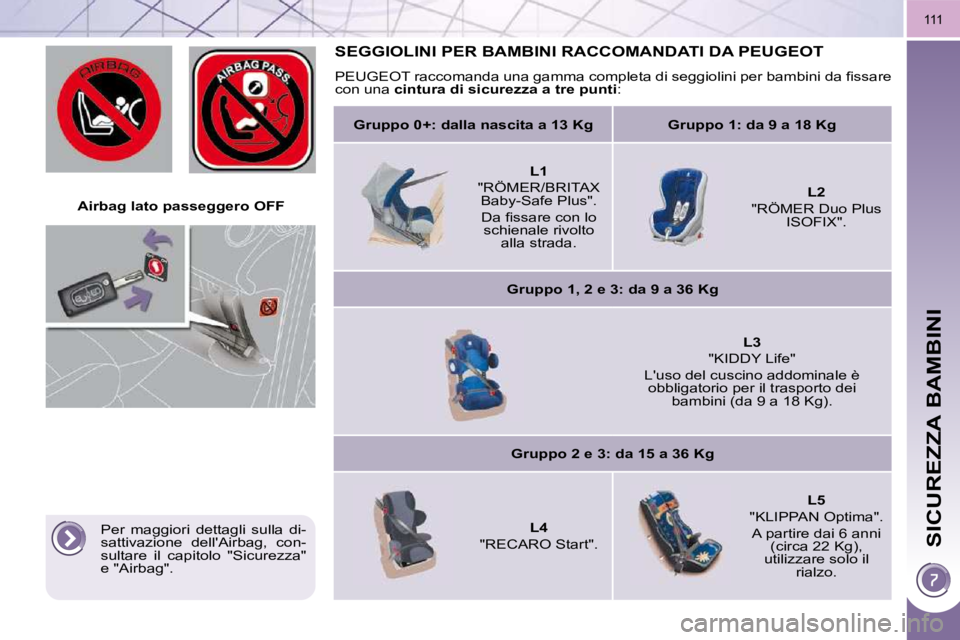

SEGGIOLINI PER BAMBINI RACCOMANDATI DA PEUGEOT
P E U G E O T r a c c o m a n d a u n a g a m m a c o m p l e t a d i s e g g i o l i n i p e r b a m b i n i d a fi s s a r e
con una cintura di sicurezza a tre punti :
Gruppo 0+: dalla nascita a 13 Kg Gruppo 1: da 9 a 18 Kg
L1
" R Ö M E R / B R I T A X B a b y - S a f e P l u s " .
D a fi s s a r e c o n l o schienale rivolto a l l a s t r a d a .
L2
" R Ö M E R D u o P l u s I S O F I X " .
Gruppo 1, 2 e 3: da 9 a 36 Kg
L3
"KIDDY Life"
L'uso del cuscino addominale è obbligatorio per il trasporto dei b a m b i n i ( d a 9 a 1 8 K g ) .
Gruppo 2 e 3: da 15 a 36 Kg
L4
" R E C A R O S t a r t " .
L5
" K L I P P A N O p t i m a " .
A p a r t i r e d a i 6 a n n i ( c i r c a 2 2 K g ) ,
utilizzare solo il r i a l z o .
P e r m a g g i o r i d e t t a g l i s u l l a d i -
s a t t i v a z i o n e d e l l ' A i r b a g , c o n -
sultare il capitolo "Sicurezza"
e " A i r b a g " .
Page 130 of 320
SICUREZZA BAMBINI
1 1 2
INSTALLAZIONE DEI SEGGIOLINI PER BAMBINI CON ASTA DI PROTEZIONE
I s e g g i o l i n i p e r b a m b i n i c o n a s t a d i p r o t e z i o n e ( o d i s o s t e g n o ) d e v o n o e s s e r e c o l l o c a t i c o n p r e c a u z i o n e a l l ' i n t e r n o d e l v e i c o l o .
P r e s t a r e a t t e n z i o n e , i n p a r t i c o l a r e , a l l a p r e s e n z a d e l c o n t e n i t o r e p o r t a o g g e t t i s o t t o a i p i e d i d a v a n t i a i s e d i l i l a t e r a l i p o s t e r i o r i .
N o n p o s i z i o n a r e l ' a s t a s u l l o
sportello del contenitore por-
t a o g g e t t i , p o t r e b b e r o m p e r s i
d u r a n t e u n u r t o v i o l e n t o . S e l e r e -
g o l a z i o n i d e l l ' a s t a l o p e r m e t t o n o , s i
c o n s i g l i a n o a l t r e p o s s i b i l i t à d ' i n s t a l -
l a z i o n e . Sul fondo del contenitore
portaoggetti
S e l ' a s t a è a b b a s t a n z a l u n g a , è p o s s i b i l e
metterla a contatto con il fondo del con-
t e n i t o r e . S v u o t a r e i l c o n t e n i t o r e p r i m a
d e l l ' i n s t a l l a z i o n e d e l l ' a s t a .
Al di fuori della zona del
contenitore portaoggetti
U n ' a l t r a p o s s i b i l i t à , q u a n d o l ' a s t a è
a b b a s t a n z a l u n g a e s ' i n c l i n a s u f fi c i e n -
temente (pur rispettando le racco-
mandazioni indicate nelle istruzioni di
m o n t a g g i o d e l s e g g i o l i n o ) , è q u e l l a d i
p o s i z i o n a r e l ' a s t a a f fi n c h é s i a a c o n t a t -
to con il pianale al di fuori della zona
d e l c o n t e n i t o r e . U t i l i z z a r e l a r e g o l a z i o -
ne longitudinale del sedile anteriore per
ottenere una posizione dell'asta soddi-
sfacente e al di fuori della zona del con-
t e n i t o r e p o r t a o g g e t t i .
Se non fosse possibile collo-
care l'asta nella maniera de-
s c r i t t a , s i r a c c o m a n d a d i n o n
installare il seggiolino per bambini
c o n l ' a s t a s u q u e s t o s e d i l e .
