Page 161 of 320

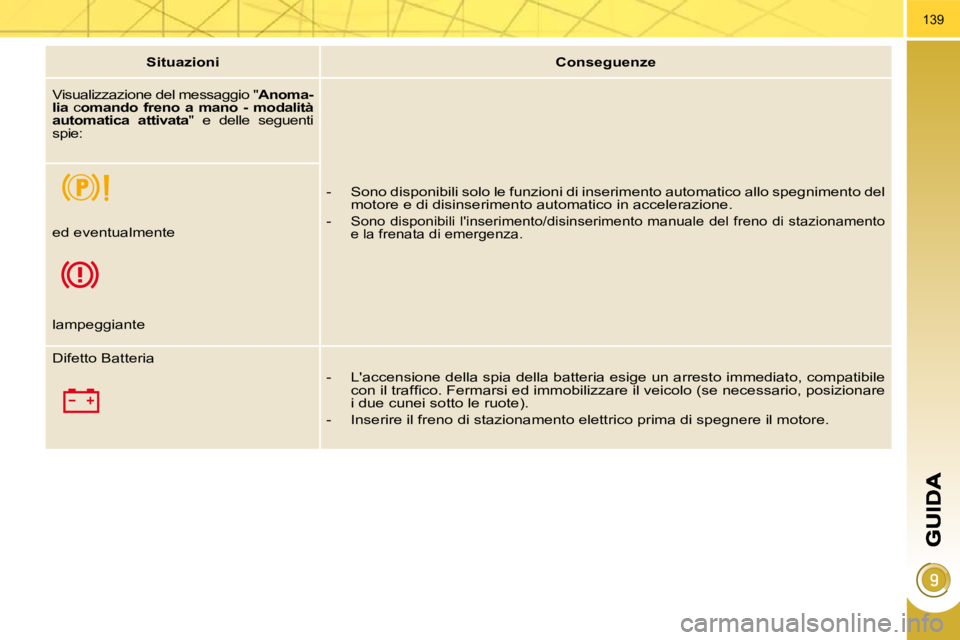

139
Situazioni
Conseguenze
Visualizzazione del messaggio " Anoma-
lia c omando freno a mano - modalità
automatica attivata " e delle seguenti
spie:
- Sono disponibili solo le funzioni di inserimento auto matico allo spegnimento del
motore e di disinserimento automatico in accelerazione.
-
Sono disponibili l'inserimento/disinserimento manuale del fren o di stazionamento
e la frenata di emergenza. ed eventualmente
lampeggiante
Difetto Batteria
- L'accensione della spia della batteria esige un arresto immediato, compatibile
c o n i l t r a f fi c o . F e r m a r s i e d i m m o b i l i z z a r e i l v e i c o l o ( s e n e c e s s a r i o , p o s i z i o n a r e
i due cunei sotto le ruote).
- Inserire il freno di stazionamento elettrico prima di spegn ere il motore.
Page 162 of 320
140
Sistema che proietta un insieme di in-
formazioni su un display trasparente
situato nel campo visivo del guidatore,
per evitare di distogliere lo sguardo dalla
strada.
Questo sistema funziona a motore av-
viato e conserva le impostazioni all'in-
terruzione del contatto.
VISUALIZZAZIONE DEI DATI DI GUIDA (HEAD UP DISPLAY)
1. Attivazione/disattivazione della vi-
sualizzazione dei dati di guida.
2. Regolazione della luminosità.
3. Regolazione in altezza della visua-
lizzazione.
Un'azione su uno dei selettori permette
di estrarre il display trasparente. Una volta attivato il sistema, sull'head
up display vengono indicati i seguenti
dati:
A. Velocità del veicolo.
B. Dati del regolatore/limitatore di velo-
cità
.
Selettori a impulsi Dati visualizzati
C. Le informazioni del sistema "Distance
alert" (secondo la versione).
Page 163 of 320
141
In alcune condizioni meteoro-
logiche (pioggia e/o neve, sole
abbagliante, ecc.), l'head up
display potrebbe non essere leggibi-
le o potrebbe essere momentanea-
mente disturbato.
Alcuni occhiali (da sole o da vista o
con vetri polarizzati) possono osta-
colare la lettura delle informazioni.
Per pulire la parte trasparente, costi-
tuita da materiale plastico, utilizzare
un panno pulito e morbido (ad esem-
pio lo speciale panno per occhiali o
u n p a n n o i n m i c r o fi b r a ) . N o n u t i l i z z a -
re un panno asciutto o abrasivo, né
un prodotto detergente o solvente
altrimenti si rischia di rigare la parte
trasparente o danneggiare il tratta-
m e n t o a n t i r i fl e s s o . Si raccomanda di manipolare
i selettori a impulsi solo a vei-
colo fermo.
A veicolo fermo o marciante, nes-
sun oggetto deve essere appoggiato
attorno alla lamina trasparente del-
l'head display (o sul suo coperchio)
per non impedire l'uscita della parte
trasparente e il corretto funziona-
mento.
Con il motore avviato, azionare il
selettore a impulsi 1 . Lo stato atti-
vo/non attivo viene conservato allo
spegnimento del motore. Regolazione in altezza
Con il motore avviato, regolare l'al-
tezza di visualizzazione desiderata
con il pulsante 3 :
- in alto, per spostare la visualizza- zione verso l'alto,
- in basso, per spostare la visualiz- zazione verso il basso.
Attivazione/Disattivazione Regolazione della luminosità
Con il motore avviato, regolare la
luminosità dei dati con il selettore a
impulsi 2 :
- in alto, per aumentare la luminosità,
- in basso, per diminuire la lumino- sità.
Page 164 of 320
142
"DISTANCE ALERT"*
Per i tempi di sicurezza da rispettare,
riferirsi alle legislazioni o raccomanda-
zioni del codice della strada vigente nel
proprio Paese.
Il sistema funziona quando la velocità del
proprio veicolo è superiore ai 70 km/h ed
inferiore ai 150 km/orari.
Questo sistema comporta un allarme
visivo programmabile che resta in me-
moria all'interruzione del contatto.
Questo sistema è un'assistenza alla
guida e non può, in nessun caso, sosti-
tuire la vigilanza e la responsabilità del
guidatore.
1. Attivazione/disattivazione.
2. Aumento (+)/diminuzione (-) del va-
lore di allarme.
I dati sono visualizzati sull'head up di-
splay.
Una volta attivato il sistema:
A. La velocità del veicolo è al di fuori
dei valori di funzionamento.
B. Il veicolo rientra nei valori di funzio-
namento ma non vi sono veicoli rile-
vati.
C. Il veicolo che precede è rilevato.
Il tempo istantaneo che separa da questo veicolo viene visualizzato in
permanenza.
D. Il tempo tra il veicolo che precede
è inferiore al valore d'allarme pro-
grammato (che lampeggia). Selettori a impulsi Dati visualizzati
Sistema di assistenza alla guida, che
informa il guidatore dell'intervallo di
tempo (in secondi) che lo separa dal
veicolo che precede, quando le condi-
zioni di guida sono stabili.
Non rileva i veicoli fermi e non svolge
alcuna azione sul proprio veicolo.
* secondo la versione
Page 165 of 320
143
Attivazione
Disattivazione
Azionare il selettore a impulsi 1 per di-
sattivare il sistema, la spia si spegne.
Riattivazione
Azionare di nuovo il selettore a im-
pulsi 1 per riattivare il sistema.
L'ultimo valore programmato è con- servato e la spia si accende.
Esempio con un valore di 2 secondi:
Limiti di funzionamento
Il sistema andrà in stand-by automatica-
mente se il sensore non rileva corretta-
mente il veicolo precedente (condizioni
m e t e o r o l o g i c h e m o l t o d i f fi c i l i , s e n s o r e
regolato male, ecc.). Un messaggio
viene visualizzato sul display multifun-
zione.
Il veicolo che precede può, in certe
condizioni, non essere rilevato, come
ad esempio:
- in curva,
- cambiando corsia,
- se è troppo lontano (raggio massimo
del captatore: 100 m), o se è fermo
(ad esempio in coda, ...)
Quando il veicolo che precede è ecces-
sivamente vicino (tempi tra i due veicoli
inferiori a 0,5 s), la visualizzazione resta
fi s s a a 0 , 5 s .
Programmazione del valore d'allarme
Selezionare il valore d'allarme desi-
derato con il selettore a impulsi 2 , a
scatti di 0,1 secondi:
- in alto, per aumentare: "+",
- in basso, per diminuire: "-". Se la spia del selettore a im-
pulsi
1 lampeggia, far veri-
fi c a r e i l s i s t e m a d a l l a r e t e
PEUGEOT.
Questo sistema non è un radar anti-
c o l l i s i o n e e n o n i n fl u i s c e s u l l a d i -
namica del veicolo. È un sistema
informativo e non può in alcun caso
sostituire la vigilanza e la responsa-
bilità del guidatore.
Azionare il selettore a impulsi 1 , la
spia si accende.
Il sistema è attivato ma funzionerà solo
a partire da 70 Km orari.
Il valore d'allarme è programmabile tra
0,9 secondi e 2,5 secondi.
L'allarme visivo può essere disattivo
programmando un valore di 0 secondi.
Quando il tempo (in secondi) tra il vei-
colo e il veicolo che precede è inferiore
al tempo programmato (valore di allarme)
un allarme visivo lampeggia.
Si raccomanda un tempo
di sicurezza di 2 secondi in
condizioni di guida normali
(aderenza al suolo e velocità
corrette) per evitare urti in caso di
frenata di emergenza.
Page 166 of 320
144
LIMITATORE DI VELOCITÀ
I comandi di questo sistema sono rag-
gruppati sulla leva A .
1. Ghiera di selezione della modalità
limitatore
2. Tasto di riduzione del valore pro-
grammato
3. Tasto di aumento del valore pro-
grammato
4. Tasto di attivazione/disattivazione
della limitazione
Le informazioni programmate sono rag-gruppate sul display del quadro stru-
menti.
5. Indicazione di attivazione/disattiva-
zione della limitazione
6. Indicazione di selezione della moda-
lità limitatore
7. Valore della velocità programmata
Comandi sotto al volante Visualizzazioni sul quadro strumenti
Il limitatore non può in alcun
caso sostituire il rispetto dei li-
miti di velocità, né la vigilanza
o il senso di responsabilità del gui-
datore.
L'
attivazione del limitatore è manuale:
richiede una velocità programmata di
almeno 30 Km/h.
La disattivazione del limitatore si realizza
azionando manualmente il comando.
Il valore di velocità programmato ri-
mane memorizzato all'interruzione del
contatto.
Queste informazioni sono an-
che visualizzate sull'head up
display.
Per maggiori dettagli sull'head up
display, fare riferimento al capitolo
"Guida".
Sistema che impedisce di superare la
velocità del veicolo programmata dal
guidatore.
Una volta raggiunta la velocità limite, il
predale dell'acceleratore viene momen-
taneamente disattivato; solo premen-
dolo con decisione è possibile superare
temporaneamente la velocità program-
mata.
Per tornare alla velocità programmata,
è s u f fi c i e n t e s c e n d e r e a d u n a v e l o c i t à
inferiore alla velocità programmata rila-
sciando l'acceleratore.
Page 167 of 320
145
In caso di discesa ripida o di
brusca accelerazione, il limi-
tatore di velocità non potrà
impedire al veicolo di superare la ve-
locità programmata.
Per evitare di intralciare i pedali:
- v e r i fi c a r e i l c o r r e t t o p o s i z i o n a - mento del tappetino,
- non sovrapporre mai più tappetini.
Programmazione
Superamento della velocità programmata
Una pressione del pedale dell'acceleratore non consente di
superare la velocità programmata, tranne se si preme con
decisione fi n o a s u p e r a r e i l punto di resistenza .
Il limitatore verrà quindi momentaneamente disattivato e la
velocità programmata continuerà ad essere visualizzata e a
lampeggiare.
Il ritorno alla velocità programmata, tramite decelerazione
volontaria o meno del veicolo, annulla automaticamente il
lampeggiamento.
Ritorno alla guida normale
Portare la ghiera 1 sulla posizio-
ne "0" : la selezione della modalità
limitatore è annullata. Viene di nuovo
visualizzato il contachilometri tota-
lizzatore.
Anomalia di funzionamento
In caso di anomalia di funzionamento
del limitatore, la velocità si cancella e
viene sostituita da trattini lampeggianti.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Disattivare il limitatore premendo il tasto 4 : il display con-
ferma la disattivazione (OFF).
Riattivare il limitatore premendo di nuovo il tasto 4 .
Impostare il valore di velocità premendo il tasto 2 o 3
(ad es.: 90 Km/h).
È p o s s i b i l e m o d i fi c a r e s u c c e s s i v a m e n t e l a v e l o c i t à p r o -
grammata con i tasti 2 e 3 :
- di + o - 1 Km/h = pressione breve,
- di + o - 5 Km/h = pressione prolungata,
- con passi di + o - 5 Km/h = pressione continuata.
Attivare il limitatore premendo il tasto 4 .
Portare la ghiera 1 sulla posizione
"LIMIT" : la modalità limitatore è
selezionata ma non è ancora attiva
(OFF).
Non è necessario attivare il limitatore
per regolare la velocità.
Page 168 of 320
146
REGOLATORE DI VELOCITÀ
Sistema che mantiene automaticamen-
te la velocità del veicolo al valore pro-
grammato dal guidatore, senza dover
agire sul pedale dell'acceleratore.
L' attivazione del regolatore è manuale:
richiede una velocità minima del veicolo
di 40 Km/h e l'inserimento:
- della quarta marcia con cambio ma- nuale,
- in modalità sequenziale, della se- conda marcia con il cambio manuale
pilotato o con il cambio automatico,
- della posizione A con cambio ma-
nuale pilotato o D nel cambio auto-
matico. I comandi di questo sistema sono rag-
gruppati sulla leva
A .
1. Ghiera di selezione della modalità
regolatore
2. Tasto di programmazione di una
velocità/di riduzione del valore pro-
grammato
3. Tasto di programmazione di una
velocità/di aumento del valore pro-
grammato
4. Tasto di disattivazione/riattivazione
della regolazione Le informazioni programmate sono rag-
gruppate sul display del quadro stru-
menti.
5. Indicazione di disattivazione/riatti-
vazione della regolazione
6. Indicazione di selezione della mo-
dalità regolatore
7. Valore della velocità programmata
Comandi sotto al volante Visualizzazioni sul quadro strumenti
Il regolatore non può in alcun
caso sostituire il rispetto dei li-
miti di velocità, né la vigilanza
o il senso di responsabilità del gui-
datore.
La
disattivazione del regolatore avvie-
ne manualmente o premendo i pedali
del freno o della frizione o quando si
attiva il sistema ESP, per ragioni di si-
curezza.
Premendo il pedale dell'acceleratore, è
possibile superare temporaneamente la
velocità programmata.
Per tornare alla velocità programmata,
è s u f fi c i e n t e r i l a s c i a r e i l p e d a l e d e l l ' a c -
celeratore.
Il disinserimento del contatto annulla
tutti i valori di velocità programmati. Queste informazioni sono an-
che visualizzate sull'head up
display.
Per maggiori dettagli sull'head up
display, fare riferimento al capitolo
"Guida".
Page 169 of 320
147
Quando la regolazione è at-
tiva, prestare attenzione te-
nendo premuto uno dei tasti di
m o d i fi c a d e l l a v e l o c i t à p r o g r a m m a t a :
la velocità del veicolo potrebbe cam-
biare rapidamente.
Non utilizzare il regolatore di velocità
s u u n a s t r a d a s c i v o l o s a o c o n t r a f fi c o
intenso.
In caso di discesa ripida, il regolatore
di velocità non potrà impedire al vei-
colo di superare la velocità program-
mata.
Per evitare di intralciare i pedali:
- v e r i fi c a r e i l c o r r e t t o p o s i z i o n a - mento del tappetino,
- non sovrapporre mai più tappetini.
Superamento della velocità programmata
Il superamento volontario o non della velocità programmata
provoca il suo lampeggiamento sul display.
Il ritorno alla velocità programmata, mediante decelerazio-
ne volontaria o non del veicolo, annulla automaticamente i l
lampeggiamento.
Ritorno alla guida normale
Portare la ghiera 1 sulla posizione "0" : la selezione della
modalità regolatore è annullata. Viene di nuovo visualiz-
zato il contachilometri totalizzatore.
Anomalia di funzionamento
In caso di anomalia di funzionamento
del regolatore, la velocità si cancella e
provoca il lampeggiamento dei trattini.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Regolare la velocità programmata
a c c e l e r a n d o fi n o a l l a v e l o c i t à d e -
siderata, quindi premere il tasto 2
o 3 (ad es: 110 Km orari).
Disattivare il regolatore premendo il tasto 4 : il display
conferma la disattivazione (OFF).
Riattivare il regolatore premendo di nuovo il tasto 4 .
È p o s s i b i l e m o d i fi c a r e s u c c e s s i v a m e n t e l a v e l o c i t à p r o -
grammata con i tasti
2 e 3 :
- di + o - 1 Km/h = pressione breve,
- di + o - 5 Km/h = pressione prolungata,
- con passi di + o - 5 Km/h = pressione continua.
Portare la ghiera 1 sulla posizione
"CRUISE" : la modalità regolatore
è selezionata ma non è ancora at-
tiva (OFF).
Page 170 of 320
148
CAMBIO MANUALE A 6 MARCE
Per sicurezza e per agevolare
l'avviamento del motore:
Inserire la retromarcia esclusi-
vamente a veicolo fermo, con
il motore al minimo.
Inserimento della retromarcia
Sollevare la ghiera sotto al pomello
e spingere la leva del cambio verso
sinistra, poi in avanti.
* In funzione della motorizzazione.
INDICATORE DI CAMBIO MARCIA *
Sistema che permette di ridurre il con-
sumo di carburante, raccomandando
l'inserimento delle marce più alte, sui
veicoli equipaggiati di cambio manuale.
Funzionamento
Il sistema interviene solo nell'ambito di
guida in modalità economica.
In funzione della situazione di guida e del-
l'equipaggiamento del veicolo, il sistema
può consigliare di saltare una o più mar-
ce. E' possibile seguire quest'indicazione
senza inserire le marce intermedie.
Le raccomandazioni d'inserimento delle
marce non devono essere considerate
c o m e o b b l i g a t o r i e . I n f a t t i , l a c o n fi g u r a -
z i o n e d e l l a s t r a d a , l ' i n t e n s i t à d e l t r a f fi c o
o la sicurezza restano degli elementi
determinanti nella scelta della marcia
ottimale. Il guidatore ha quindi la re-
sponsabilità di seguire o meno le indi-
cazioni del sistema.
Questa funzione non può essere disa-
bilitata. Esempio:
- Terza marcia inserita.
In caso di guida che sollecita
in particolare le performance
del motore (pressione prolun-
gata del pedale dell'acceleratore, ad
esempio, per effettuare un sorpas-
so...), il sistema non consiglierà un
cambio di marcia.
Il sistema non propone mai:
- d'inserire la prima marcia,
- d'inserire la retromarcia,
- d'inserire marce inferiori. - Pressione moderata del pedale dell'
acceleratore.
- Il sistema può proporre, all'occor- renza, l'inserimento della marcia su-
periore.
L'informazione appare sotto forma di
freccia sul display del quadro strumenti.
In funzione dell'equipaggiamento del
veicolo, questa può essere accompa-
gnata dalla marcia consigliata.
Quest'equipaggiamento sarà disponibile
nel corso dell'anno.
- mettere sempre in folle,
- premere il pedale della frizione.
