CARATTERISTICHE TECNICHE
199

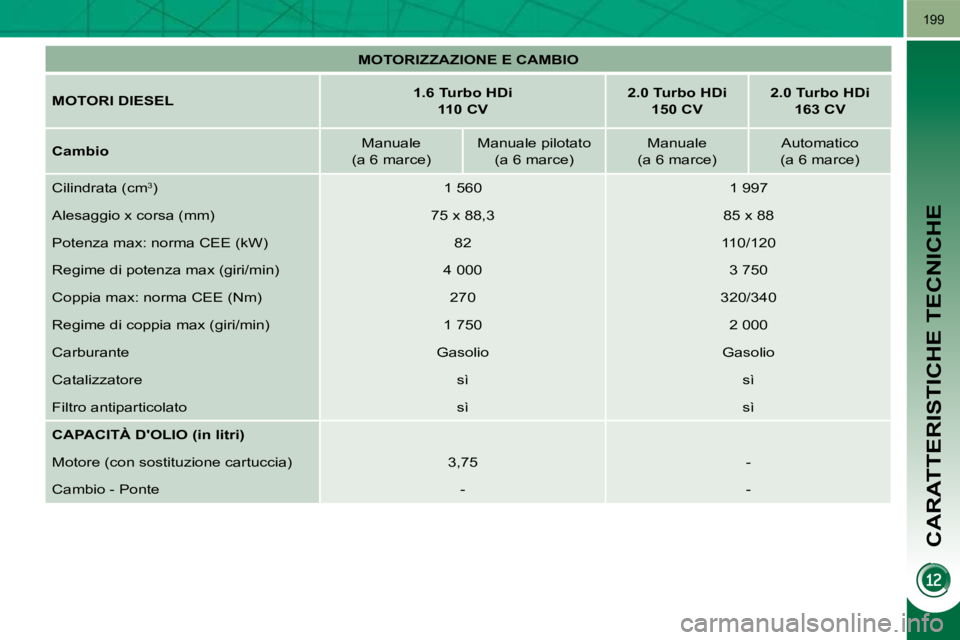

MOTORIZZAZIONE E CAMBIO
MOTORI DIESEL
1.6 Turbo HDi
110 CV
2.0 Turbo HDi
150 CV
2.0 Turbo HDi
163 CV
Cambi
o Manuale
(a 6 marce) Manuale pilotato
(a 6 marce) Manuale
(a 6 marce) Automatico
(a 6 marce)
Cilindrata (cm 3
) 1 560 1 997
Alesaggio x corsa (mm) 75 x 88,3 85 x 88
Potenza max: norma CEE (kW) 82 110/120
Regime di potenza max (giri/min) 4 000 3 750
Coppia max: norma CEE (Nm) 270 320/340
Regime di coppia max (giri/min) 1 750 2 000
Carburante Gasolio Gasolio
Catalizzatore sì sì
Filtro antiparticolato sì sì
CAPACITÀ D'OLIO (in litri)
Motore (con sostituzione cartuccia) 3,75 -
Cambio - Ponte - -
Page 222 of 320
CARATTERISTICHE TECNICHE
198

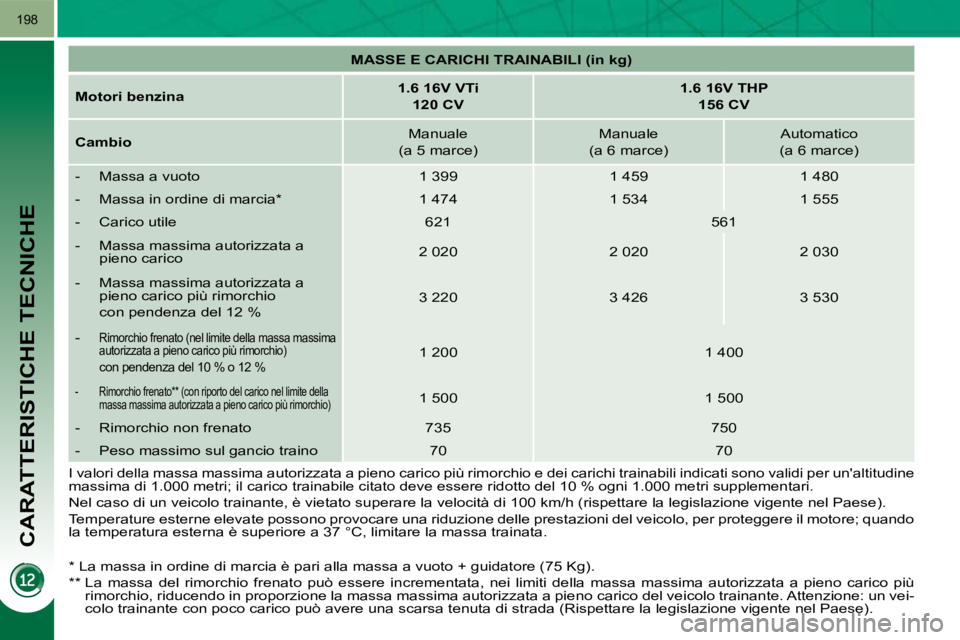

MASSE E CARICHI TRAINABILI (in kg)
Motori benzina
1.6 16V VTi
120 CV
1.6 16V THP
156 CV
Cambio Manuale
(a 5 marce) Manuale
(a 6 marce) Automatico
(a 6 marce)
- Massa a vuoto 1 399 1 459 1 480
- Massa in ordine di marcia * 1 474 1 534 1 5 55
- Carico utile 621 561
- Massa massima autorizzata a pieno carico 2 020 2 020 2 030
- Massa massima autorizzata a pieno carico più rimorchio
con pendenza del 12 % 3 220 3 426 3 530
-
Rimorchio frenato (nel limite della massa massima
autorizzata a pieno carico più rimorchio)
con pendenza del 10 % o 12 % 1 200 1 400
- Rimorchio frenato ** (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorc hio) 1 500 1 500
- Rimorchio non frenato 735 750
- Peso massimo sul gancio traino 70 70
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine
massima di 1.000 metri; il carico trainabile citato deve essere rid otto del 10 % ogni 1.000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel Paese).
Temperature esterne elevate possono provocare una riduzione dell e prestazioni del veicolo, per proteggere il motore; quando
la temperatura esterna è superiore a 37 °C, limitare la massa tra inata.
* La massa in ordine di marcia è pari alla massa a vuoto + g uidatore (75 Kg).
** La massa del rimorchio frenato può essere incrementata, n ei limiti della massa massima autorizzata a pieno carico più
rimorchio, riducendo in proporzione la massa massima autorizzata a pie no carico del veicolo trainante. Attenzione: un vei-
colo trainante con poco carico può avere una scarsa tenuta di stra da (Rispettare la legislazione vigente nel Paese).
Page 223 of 320
CARATTERISTICHE TECNICHE
200

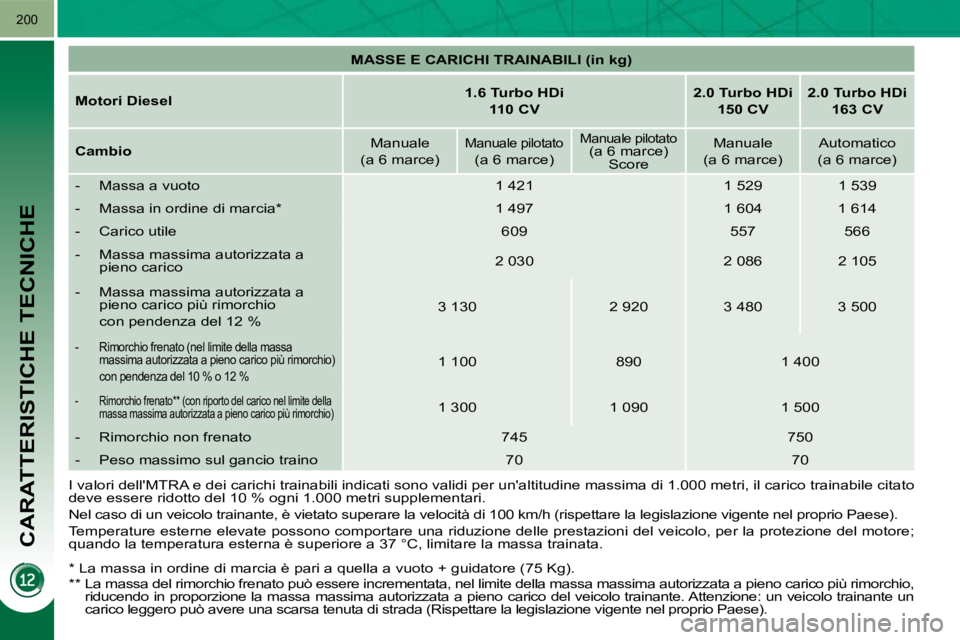

MASSE E CARICHI TRAINABILI (in kg)
Motori Diesel
1.6 Turbo HDi
110 CV
2.0 Turbo HDi
150 CV
2.0 Turbo HDi
163 CV
Cambio Manuale
(a 6 marce)
Manuale pilotato
(a 6 marce)
Manuale pilotato (a 6 marce) Score Manuale
(a 6 marce) Automatico
(a 6 marce)
- Massa a vuoto 1 421 1 529 1 539
- Massa in ordine di marcia * 1 497 1 604 1 6 14
- Carico utile 609 557 566
- Massa massima autorizzata a pieno carico 2 030 2 086 2 105
- Massa massima autorizzata a pieno carico più rimorchio
con pendenza del 12 % 3 130 2 920 3 480 3 500
- Rimorchio frenato (nel limite della massa
massima autorizzata a pieno carico più rimorchio)
con pendenza del 10 % o 12 % 1 100 890 1 400
- Rimorchio frenato ** (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorc hio) 1 300 1 090 1 500
- Rimorchio non frenato 745 750
- Peso massimo sul gancio traino 70 70
I valori dell'MTRA e dei carichi trainabili indicati sono va lidi per un'altitudine massima di 1.000 metri, il carico train abile citato
deve essere ridotto del 10 % ogni 1.000 metri supplementari.
Nel caso di un veicolo trainante, è vietato supera re la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una riduzione del le prestazioni del veicolo, per la protezione del motore;
quando la temperatura esterna è superiore a 37 °C, limitare l a massa trainata.
* La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 Kg).
** La massa del rimorchio frenato può essere i ncrementata, nel limite della massa massima autoriz zata a pieno carico più rimorchio,
riducendo in proporzione la massa massima autorizza ta a pieno carico del veicolo trainante. Attenzione: un veicolo trainante un
carico leggero può avere una scarsa tenuta di strad a (Rispettare la legislazione vigente nel proprio Paese).
Page 224 of 320
CARATTERISTICHE TECNICHE
201

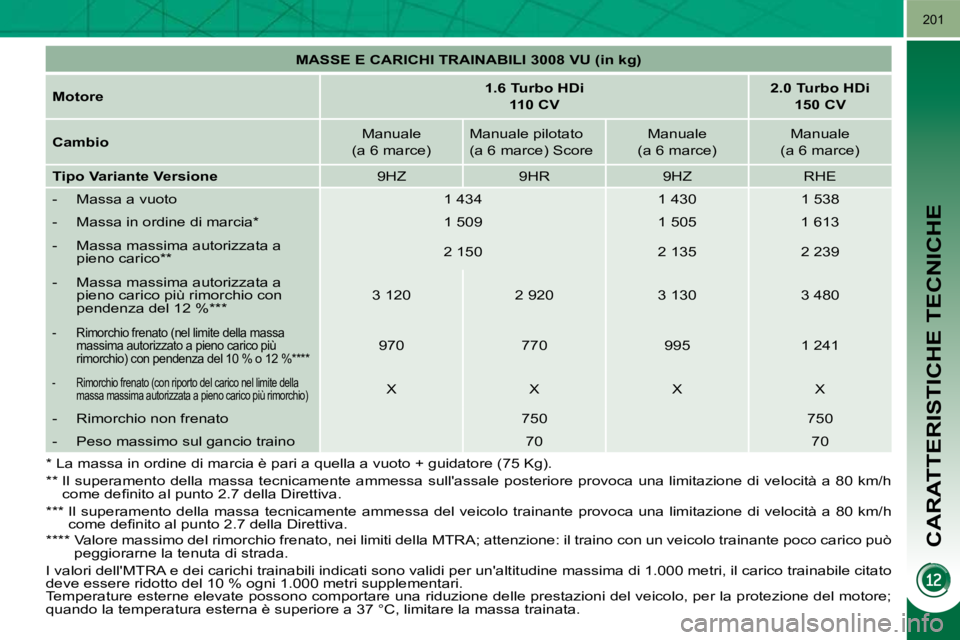

MASSE E CARICHI TRAINABILI 3008 VU (in kg)
Motore
1.6 Turbo HDi
110 CV
2.0 Turbo HDi
150 CV
Cambio Manuale
(a 6 marce) Manuale pilotato
(a 6 marce) Score Manuale
(a 6 marce) Manuale
(a 6 marce)
Tipo Variante Versione 9HZ 9HR 9HZ RHE
- Massa a vuoto 1 434 1 430 1 538
- Massa in ordine di marcia * 1 509 1 505 1 6 13
- Massa massima autorizzata a pieno carico ** 2 150 2 135 2 239
- Massa massima autorizzata a pieno carico più rimorchio con
pendenza del 12 % *** 3 120 2 920 3 130 3 480
- Rimorchio frenato (nel limite della massa
massima autorizzato a pieno carico più
rimorchio) con pendenza del 10 % o 12 % **** 970 770 995 1 241
- Rimorchio frenato (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorc hio) X X X X
- Rimorchio non frenato 750 750
- Peso massimo sul gancio traino 70 70
* La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 Kg).
** Il superamento della massa tecnicamente ammessa sull'assale posteriore provoca una limitazione di velocità a 80 km/h
c o m e d e fi n i t o a l p u n t o 2 . 7 d e l l a D i r e t t i v a .
*** Il superamento della massa tecnicamente ammessa del veico lo trainante provoca una limitazione di velocità a 80 km/h
c o m e d e fi n i t o a l p u n t o 2 . 7 d e l l a D i r e t t i v a .
**** Valore massimo del rimorchio frenato, nei limiti del la MTRA; attenzione: il traino con un veicolo trainante poco carico può
peggiorarne la tenuta di strada.
I valori dell'MTRA e dei carichi trainabili indicati sono validi per un'altitudine massima di 1.000 metri, il carico trai nabile citato
deve essere ridotto del 10 % ogni 1.000 metri supplementari.
Temperature esterne elevate possono comportare una riduzione del le prestazioni del veicolo, per la protezione del motore;
quando la temperatura esterna è superiore a 37 °C, limitare l a massa trainata.
Page 225 of 320
CARATTERISTICHE TECNICHE
202
DIMENSIONI (IN MM)
Page 226 of 320
CARATTERISTICHE TECNICHE
203
ELEMENTI D'IDENTIFICAZIONE
D i s p o s i t i v i d i m a r c h i a t u r a v i s i b i l i p e r
l ' i d e n t i fi c a z i o n e e l a r i c e r c a d e l v e i c o l o . U n a p r e s s i o n e d i g o n fi a g g i o
i n s u f fi c i e n t e f a a u m e n t a r e i l
consumo di carburante.
Il controllo della pressione di gon-
fi a g g i o d e v e e s s e r e e f f e t t u a t o a
freddo e almeno una volta al mese.
A. Numero di telaio nel vano motore .
Questo numero è inciso sulla car- rozzeria accanto al supporto del-
l'ammortizzatore.
B. Numero di telaio sulla traversa
inferiore del parabrezza .
Questo numero è indicato su un'eti- chetta incollata e visibile attraverso
il parabrezza.
C. Etichetta costruttore .
Questo numero è indicato su un'eti- chetta incollata sull'entrata della
porta, lato destro.
D. E
tichetta pneumatici/vernice .
Questa etichetta è incollata sull'en- trata della porta, lato guidatore.
Comprende i seguenti dati:
- p r e s s i o n i d i g o n fi a g g i o a v u o t o e a pieno carico,
- dimensioni dei cerchi e dei pneumatici,
-
marche dei pneumatici raccomandati
dal costruttore,
- p r e s s i o n e d i g o n fi a g g i o d e l l a r u o t a di scorta,
- codice del colore della vernice.
Page 227 of 320
209
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
RADIO MEDIA
NAV ESC TRAFFIC
SETUP
ADDR BOOK
Il WIP Com 3D è protetto in modo da funzionare solo su questo veicolo. In caso d'installazione su un altro veicolo, rivolgersi alla rete PEUGEOT per la c o n fi g u r a z i o n e d e l s i s t e m a .
Alcune funzionalità descritte nella presente guida saranno disponibili nel corso dell'anno.
WIP COM 3D
Per ragioni di sicurezza, il guidatore deve tassativamente effettuare le operazioni che richiedono particolare attenzione a veicolo fermo.
Con il motore spento, per preservare la batteria, il WIP Com 3D si spegne dopo l'attivazione della modalità economia d'energia.
01 In breve
02 Comandi vocali e
al volante
03 Funzionamento generale
04 Navigazione - Guida
05 Informazioni sul traffico
06 Radio
07 Lettori musicali multimediali
08 Telefonare
09 Configurazione
10 Struttura delle videate p.
p.
p.
p.
p.
p.
p.
p.
p.
p. 210
212
215
220
229
231
232
237
241
242
SOMMARIO
