Page 91 of 328

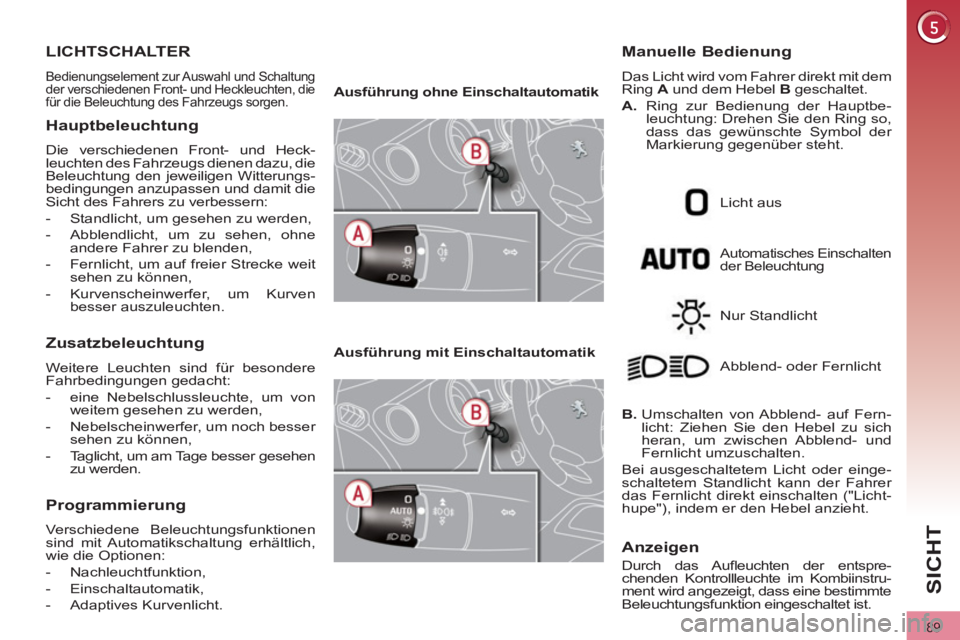

89
SICHT
LICHTSCHALTER
Bedienungselement zur Auswahl und Schaltung
der verschiedenen Front- und Heckleuchten, die
für die Beleuchtung des Fahrzeugs sorgen.
Hauptbeleuchtung
Die verschiedenen Front- und Heck-
leuchten des Fahrzeugs dienen dazu, die
Beleuchtung den jeweiligen Witterungs-
bedingungen anzupassen und damit die
Sicht des Fahrers zu verbessern:
- Standlicht, um gesehen zu werden,
- Abblendlicht, um zu sehen, ohne
andere Fahrer zu blenden,
- Fernlicht, um auf freier Strecke weit
sehen zu können,
- Kurvenscheinwerfer, um Kurven
besser auszuleuchten.
Zusatzbeleuchtung
Weitere Leuchten sind für besondere
Fahrbedingungen gedacht:
- eine Nebelschlussleuchte, um von
weitem gesehen zu werden,
- Nebelscheinwerfer, um noch besser
sehen zu können,
- Taglicht, um am Tage besser gesehen
zu werden.
Programmierung
Verschiedene Beleuchtungsfunktionen
sind mit Automatikschaltung erhältlich,
wie die Optionen:
- Nachleuchtfunktion,
- Einschaltautomatik,
- Adaptives Kurvenlicht.
Ausführung ohne Einschaltautomatik
Ausführung mit Einschaltautomatik
Automatisches Einschalten
der Beleuchtung
Manuelle Bedienung
Das Licht wird vom Fahrer direkt mit dem
Ring A
und dem Hebel B
geschaltet.
A.
Ring zur Bedienung der Hauptbe-
leuchtung: Drehen Sie den Ring so,
dass das gewünschte Symbol der
Markierung gegenüber steht.
Licht aus
Nur Standlicht
B.
Umschalten von Abblend- auf Fern-
licht: Ziehen Sie den Hebel zu sich
heran, um zwischen Abblend- und
Fernlicht umzuschalten.
Bei ausgeschaltetem Licht oder einge-
schaltetem Standlicht kann der Fahrer
das Fernlicht direkt einschalten ("Licht-
hupe"), indem er den Hebel anzieht. Abblend- oder Fernlicht
Anzeigen
Durch das Aufl euchten der entspre-
chenden Kontrollleuchte im Kombiinstru-
ment wird angezeigt, dass eine bestimmte
Beleuchtungsfunktion eingeschaltet ist.
Page 92 of 328

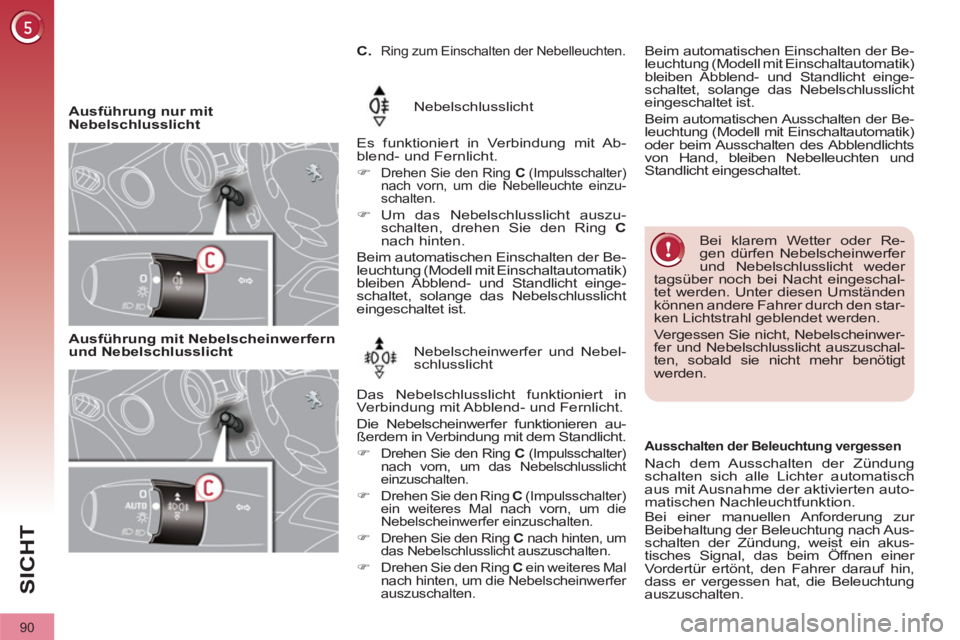

90
SICHT
Ausführung nur mit
Nebelschlusslicht Nebelschlusslicht
Es funktioniert in Verbindung mit Ab-
blend- und Fernlicht.
)
Drehen Sie den Ring C
(Impulsschalter)
nach vorn, um die Nebelleuchte einzu-
schalten.
)
Um das Nebelschlusslicht auszu-
schalten, drehen Sie den Ring C
nach hinten.
Beim automatischen Einschalten der Be-
leuchtung (Modell mit Einschaltautomatik)
bleiben Abblend- und Standlicht einge-
schaltet, solange das Nebelschlusslicht
eingeschaltet ist.
Bei klarem Wetter oder Re-
gen dürfen Nebelscheinwerfer
und Nebelschlusslicht weder
tagsüber noch bei Nacht eingeschal-
tet werden. Unter diesen Umständen
können andere Fahrer durch den star-
ken Lichtstrahl geblendet werden.
Vergessen Sie nicht, Nebelscheinwer-
fer und Nebelschlusslicht auszuschal-
ten, sobald sie nicht mehr benötigt
werden.
Ausführung mit Nebelscheinwerfern
und Nebelschlusslicht Nebelscheinwerfer und Nebel-
schlusslicht
Das Nebelschlusslicht funktioniert in
Verbindung mit Abblend- und Fernlicht.
Die Nebelscheinwerfer funktionieren au-
ßerdem in Verbindung mit dem Standlicht.
)
Drehen Sie den Ring C
(Impulsschalter)
nach vorn, um das Nebelschlusslicht
einzuschalten.
)
Drehen Sie den Ring C
(Impulsschalter)
ein weiteres Mal nach vorn, um die
Nebelscheinwerfer einzuschalten.
)
Drehen Sie den Ring C
nach hinten, um
das Nebelschlusslicht auszuschalten.
)
Drehen Sie den Ring C
ein weiteres Mal
nach hinten, um die Nebelscheinwerfer
auszuschalten.
C.
Ring zum Einschalten der Nebelleuchten.
Ausschalten der Beleuchtung vergessen
Nach dem Ausschalten der Zündung
schalten sich alle Lichter automatisch
aus mit Ausnahme der aktivierten auto-
matischen Nachleuchtfunktion.
Bei einer manuellen Anforderung zur
Beibehaltung der Beleuchtung nach Aus-
schalten der Zündung, weist ein akus-
tisches Signal, das beim Öffnen einer
Vordertür ertönt, den Fahrer darauf hin,
dass er vergessen hat, die Beleuchtung
auszuschalten.
Beim automatischen Einschalten der Be-
leuchtung (Modell mit Einschaltautomatik)
bleiben Abblend- und Standlicht einge-
schaltet, solange das Nebelschlusslicht
eingeschaltet ist.
Beim automatischen Ausschalten der Be-
leuchtung (Modell mit Einschaltautomatik)
oder beim Ausschalten des Abblendlichts
von Hand, bleiben Nebelleuchten und
Standlicht eingeschaltet.
Page 93 of 328

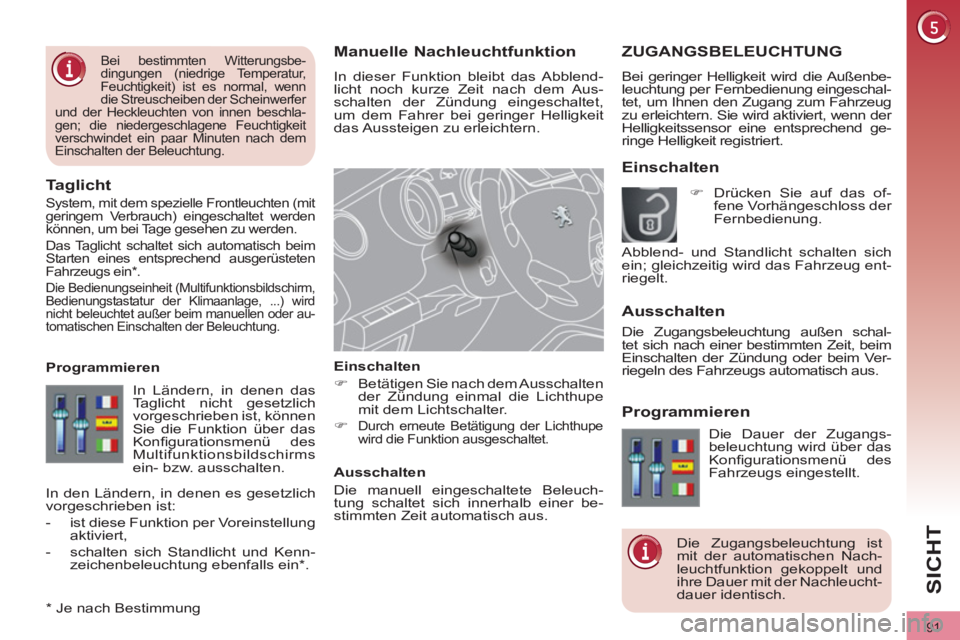

91
SICHT
Manuelle Nachleuchtfunktion
In dieser Funktion bleibt das Abblend-
licht noch kurze Zeit nach dem Aus-
schalten der Zündung eingeschaltet,
um dem Fahrer bei geringer Helligkeit
das Aussteigen zu erleichtern.
Einschalten
)
Betätigen Sie nach dem Ausschalten
der Zündung einmal die Lichthupe
mit dem Lichtschalter.
)
Durch erneute Betätigung der Lichthupe
wird die Funktion ausgeschaltet.
Ausschalten
Die manuell eingeschaltete Beleuch-
tung schaltet sich innerhalb einer be-
stimmten Zeit automatisch aus.
Taglicht
System, mit dem spezielle Frontleuchten (mit
geringem Verbrauch) eingeschaltet werden
können, um bei Tage gesehen zu werden.
Das Taglicht schaltet sich automatisch beim
Starten eines entsprechend ausgerüsteten
Fahrzeugs ein * .
Die Bedienungseinheit (Multifunktionsbildschirm,
Bedienungstastatur der Klimaanlage, ...) wird
nicht beleuchtet außer beim manuellen oder au-
tomatischen Einschalten der Beleuchtung.
*
Je nach Bestimmung
ZUGANGSBELEUCHTUNG
Bei geringer Helligkeit wird die Außenbe-
leuchtung per Fernbedienung eingeschal-
tet, um Ihnen den Zugang zum Fahrzeug
zu erleichtern. Sie wird aktiviert, wenn der
Helligkeitssensor eine entsprechend ge-
ringe Helligkeit registriert.
Einschalten
Ausschalten
Programmieren
In Ländern, in denen das
Taglicht nicht gesetzlich
vorgeschrieben ist, können
Sie die Funktion über das
Konfi gurationsmenü des
Multifunktionsbildschirms
ein- bzw. ausschalten.
Programmieren
Die Dauer der Zugangs-
beleuchtung wird über das
Konfi gurationsmenü des
Fahrzeugs eingestellt.
Die Zugangsbeleuchtung ist
mit der automatischen Nach-
leuchtfunktion gekoppelt und
ihre Dauer mit der Nachleucht-
dauer identisch.
In den Ländern, in denen es gesetzlich
vorgeschrieben ist:
- ist diese Funktion per Voreinstellung
aktiviert,
- schalten sich Standlicht und Kenn-
zeichenbeleuchtung ebenfalls ein * .
)
Drücken Sie auf das of-
fene Vorhängeschloss der
Fernbedienung.
Abblend- und Standlicht schalten sich
ein; gleichzeitig wird das Fahrzeug ent-
riegelt.
Bei bestimmten Witterungsbe-
dingungen (niedrige Temperatur,
Feuchtigkeit) ist es normal, wenn
die Streuscheiben der Scheinwerfer
und der Heckleuchten von innen beschla-
gen; die niedergeschlagene Feuchtigkeit
verschwindet ein paar Minuten nach dem
Einschalten der Beleuchtung.
Die Zugangsbeleuchtung außen schal-
tet sich nach einer bestimmten Zeit, beim
Einschalten der Zündung oder beim Ver-
riegeln des Fahrzeugs automatisch aus.
Page 94 of 328

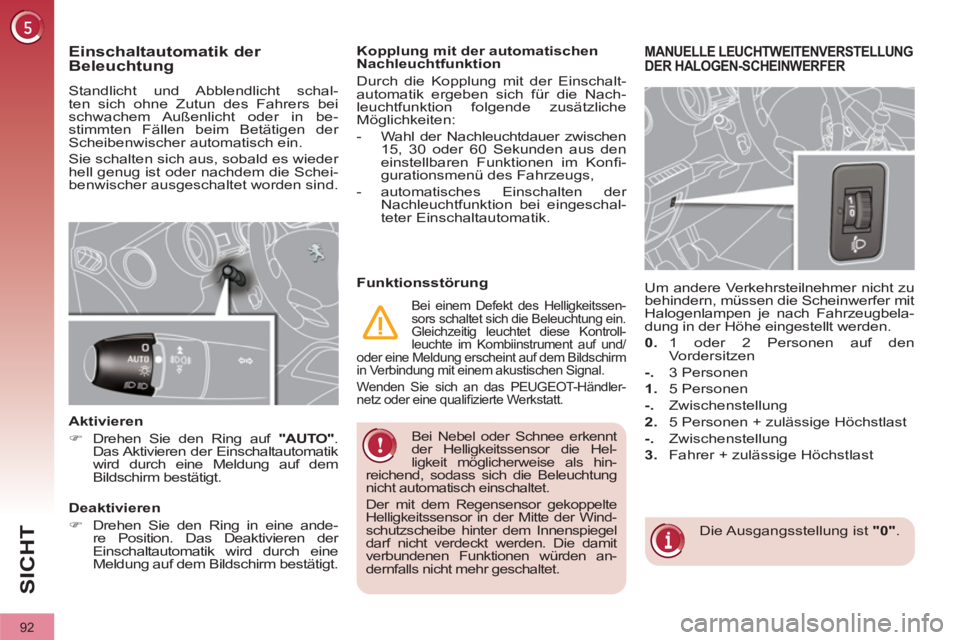

92
SICHT
Bei Nebel oder Schnee erkennt
der Helligkeitssensor die Hel-
ligkeit möglicherweise als hin-
reichend, sodass sich die Beleuchtung
nicht automatisch einschaltet.
Der mit dem Regensensor gekoppelte
Helligkeitssensor in der Mitte der Wind-
schutzscheibe hinter dem Innenspiegel
darf nicht verdeckt werden. Die damit
verbundenen Funktionen würden an-
dernfalls nicht mehr geschaltet.
Kopplung mit der automatischen
Nachleuchtfunktion
Durch die Kopplung mit der Einschalt-
automatik ergeben sich für die Nach-
leuchtfunktion folgende zusätzliche
Möglichkeiten:
- Wahl der Nachleuchtdauer zwischen
15, 30 oder 60 Sekunden aus den
einstellbaren Funktionen im Konfi -
gurationsmenü des Fahrzeugs,
- automatisches Einschalten der
Nachleuchtfunktion bei eingeschal-
teter Einschaltautomatik.
Einschaltautomatik der
Beleuchtung
Standlicht und Abblendlicht schal-
ten sich ohne Zutun des Fahrers bei
schwachem Außenlicht oder in be-
stimmten Fällen beim Betätigen der
Scheibenwischer automatisch ein.
Sie schalten sich aus, sobald es wieder
hell genug ist oder nachdem die Schei-
benwischer ausgeschaltet worden sind.
Aktivieren
)
Drehen Sie den Ring auf "AUTO"
.
Das Aktivieren der Einschaltautomatik
wird durch eine Meldung auf dem
Bildschirm bestätigt.
Deaktivieren
)
Drehen Sie den Ring in eine ande-
re Position. Das Deaktivieren der
Einschaltautomatik wird durch eine
Meldung auf dem Bildschirm bestätigt.
Funktionsstörung
Bei einem Defekt des Helligkeitssen-
sors schaltet sich die Beleuchtung ein.
Gleichzeitig leuchtet diese Kontroll-
leuchte im Kombiinstrument auf und/
oder eine Meldung erscheint auf dem Bildschirm
in Verbindung mit einem akustischen Signal.
Wenden Sie sich an das PEUGEOT-Händler-
netz oder eine qualifi zierte Werkstatt.
MANUELLE LEUCHTWEITENVERSTELLUNG
DER HALOGEN-SCHEINWERFER
Die Ausgangsstellung ist "0"
.
Um andere Verkehrsteilnehmer nicht zu
behindern, müssen die Scheinwerfer mit
Halogenlampen je nach Fahrzeugbela-
dung in der Höhe eingestellt werden.
0.
1 oder 2 Personen auf den
Vordersitzen
-.
3 Personen
1.
5 Personen
-.
Zwischenstellung
2.
5 Personen + zulässige Höchstlast
-.
Zwischenstellung
3.
Fahrer + zulässige Höchstlast
Page 95 of 328

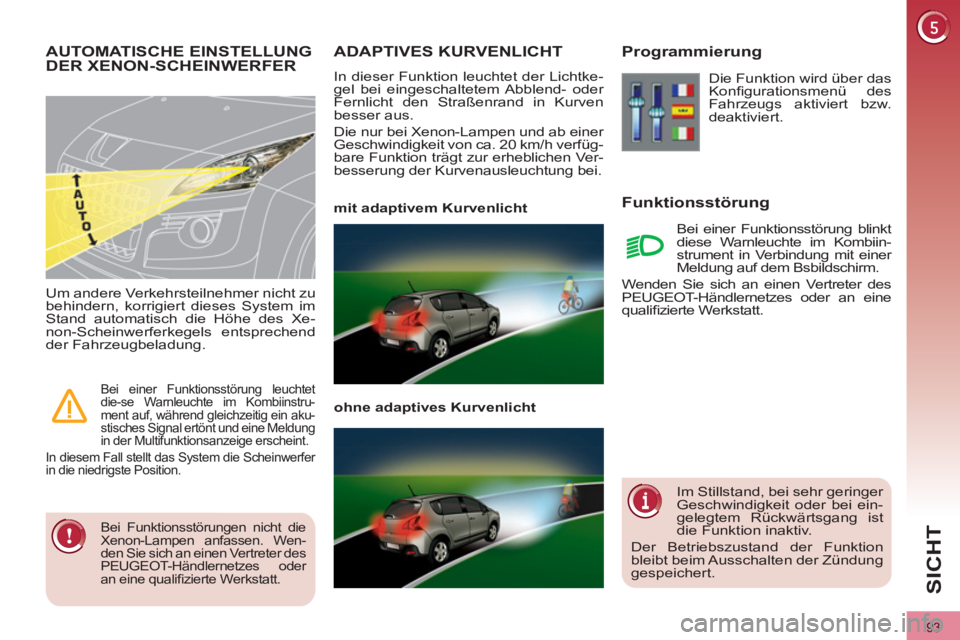

93
SICHT
ADAPTIVES KURVENLICHT
In dieser Funktion leuchtet der Lichtke-
gel bei eingeschaltetem Abblend- oder
Fernlicht den Straßenrand in Kurven
besser aus.
Die nur bei Xenon-Lampen und ab einer
Geschwindigkeit von ca. 20 km/h verfüg-
bare Funktion trägt zur erheblichen Ver-
besserung der Kurvenausleuchtung bei.
mit adaptivem Kurvenlicht
ohne adaptives Kurvenlicht
Programmierung
Funktionsstörung
Die Funktion wird über das
Konfi gurationsmenü des
Fahrzeugs aktiviert bzw.
deaktiviert.
Bei einer Funktionsstörung blinkt
diese Warnleuchte im Kombiin-
strument in Verbindung mit einer
Meldung auf dem Bsbildschirm.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifi zierte Werkstatt.
AUTOMATISCHE EINSTELLUNG
DER XENON-SCHEINWERFER
Bei Funktionsstörungen nicht die
Xenon-Lampen anfassen. Wen-
den Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder
an eine qualifi zierte Werkstatt.
Um andere Verkehrsteilnehmer nicht zu
behindern, korrigiert dieses System im
Stand automatisch die Höhe des Xe-
non-Scheinwerferkegels entsprechend
der Fahrzeugbeladung.
Bei einer Funktionsstörung leuchtet
die-se Warnleuchte im Kombiinstru-
ment auf, während gleichzeitig ein aku-
stisches Signal ertönt und eine Meldung
in der Multifunktionsanzeige erscheint.
In diesem Fall stellt das System die Scheinwerfer
in die niedrigste Position.
Im Stillstand, bei sehr geringer
Geschwindigkeit oder bei ein-
gelegtem Rückwärtsgang ist
die Funktion inaktiv.
Der Betriebszustand der Funktion
bleibt beim Ausschalten der Zündung
gespeichert.
Page 96 of 328

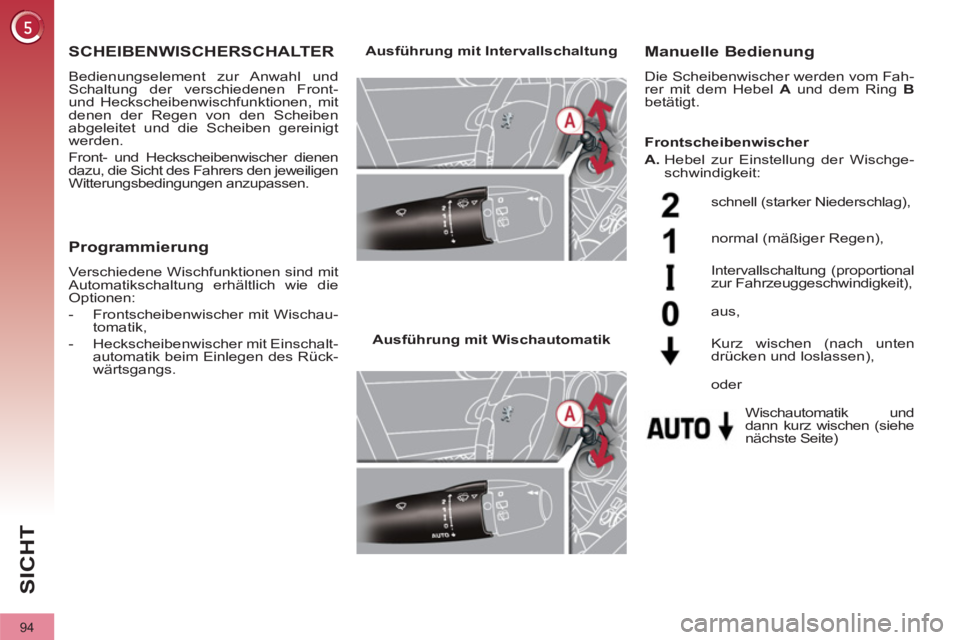

94
SICHT
SCHEIBENWISCHERSCHALTER
Bedienungselement zur Anwahl und
Schaltung der verschiedenen Front-
und Heckscheibenwischfunktionen, mit
denen der Regen von den Scheiben
abgeleitet und die Scheiben gereinigt
werden.
Front- und Heckscheibenwischer dienen
dazu, die Sicht des Fahrers den jeweiligen
Witterungsbedingungen anzupassen.
Manuelle Bedienung
Die Scheibenwischer werden vom Fah-
rer mit dem Hebel A
und dem Ring B
betätigt.
Ausführung mit Intervallschaltung
Ausführung mit Wischautomatik
schnell (starker Niederschlag),
normal (mäßiger Regen),
Intervallschaltung (proportional
zur Fahrzeuggeschwindigkeit),
Wischautomatik und
dann kurz wischen (siehe
nächste Seite) aus,
Kurz wischen (nach unten
drücken und loslassen),
Frontscheibenwischer
A.
Hebel zur Einstellung der Wischge-
schwindigkeit:
oder
Programmierung
Verschiedene Wischfunktionen sind mit
Automatikschaltung erhältlich wie die
Optionen:
- Frontscheibenwischer mit Wischau-
tomatik,
- Heckscheibenwischer mit Einschalt-
automatik beim Einlegen des Rück-
wärtsgangs.

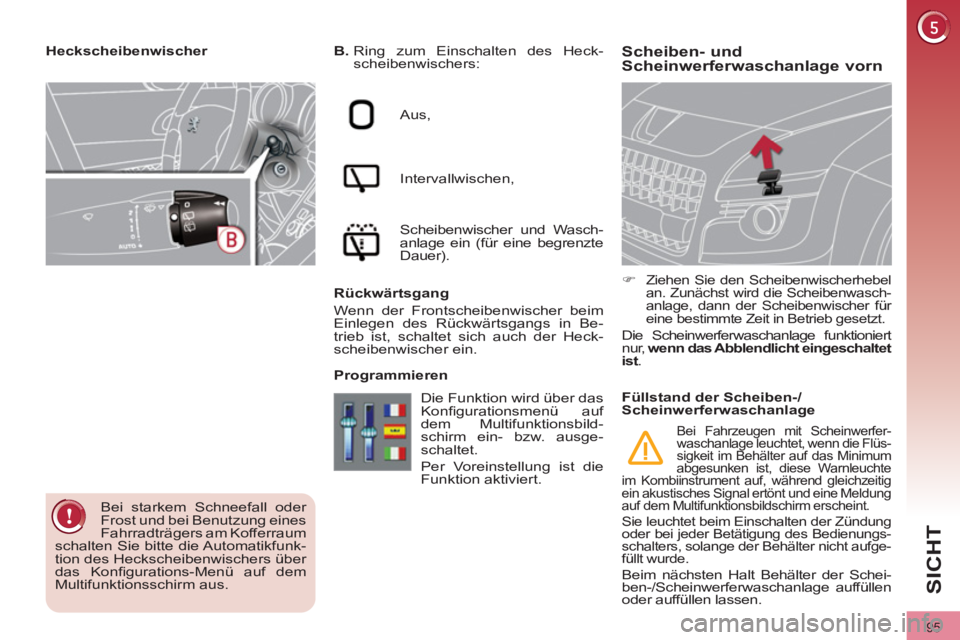

Page 97 of 328
95
SICHT
Scheiben- und
Scheinwerferwaschanlage vorn
B.
Ring zum Einschalten des Heck-
scheibenwischers:
Aus,
Intervallwischen,
Scheibenwischer und Wasch-
anlage ein (für eine begrenzte
Dauer).
Rückwärtsgang
Wenn der Frontscheibenwischer beim
Einlegen des Rückwärtsgangs in Be-
trieb ist, schaltet sich auch der Heck-
scheibenwischer ein.
Programmieren
)
Ziehen Sie den Scheibenwischerhebel
an. Zunächst wird die Scheibenwasch-
anlage, dann der Scheibenwischer für
eine bestimmte Zeit in Betrieb gesetzt.
Die Scheinwerferwaschanlage funktioniert
nur, wenn
das Abblendlicht eingeschaltet
ist
.
Heckscheibenwischer
Bei starkem Schneefall oder
Frost und bei Benutzung eines
Fahrradträgers am Kofferraum
schalten Sie bitte die Automatikfunk-
tion des Heckscheibenwischers über
das Konfi gurations-Menü auf dem
Multifunktionsschirm aus. Die Funktion wird über das
Konfi gurationsmenü auf
dem Multifunktionsbild-
schirm ein- bzw. ausge-
schaltet.
Per Voreinstellung ist die
Funktion aktiviert.
Füllstand der Scheiben-/
Scheinwerferwaschanlage
Bei Fahrzeugen mit Scheinwerfer-
waschanlage leuchtet, wenn die Flüs-
sigkeit im Behälter auf das Minimum
abgesunken ist, diese Warnleuchte
im Kombiinstrument auf, während gleichzeitig
ein akustisches Signal ertönt und eine Meldung
auf dem Multifunktionsbildschirm erscheint.
Sie leuchtet beim Einschalten der Zündung
oder bei jeder Betätigung des Bedienungs-
schalters, solange der Behälter nicht aufge-
füllt wurde.
Beim nächsten Halt Behälter der Schei-
ben-/Scheinwerferwaschanlage auffüllen
oder auffüllen lassen.

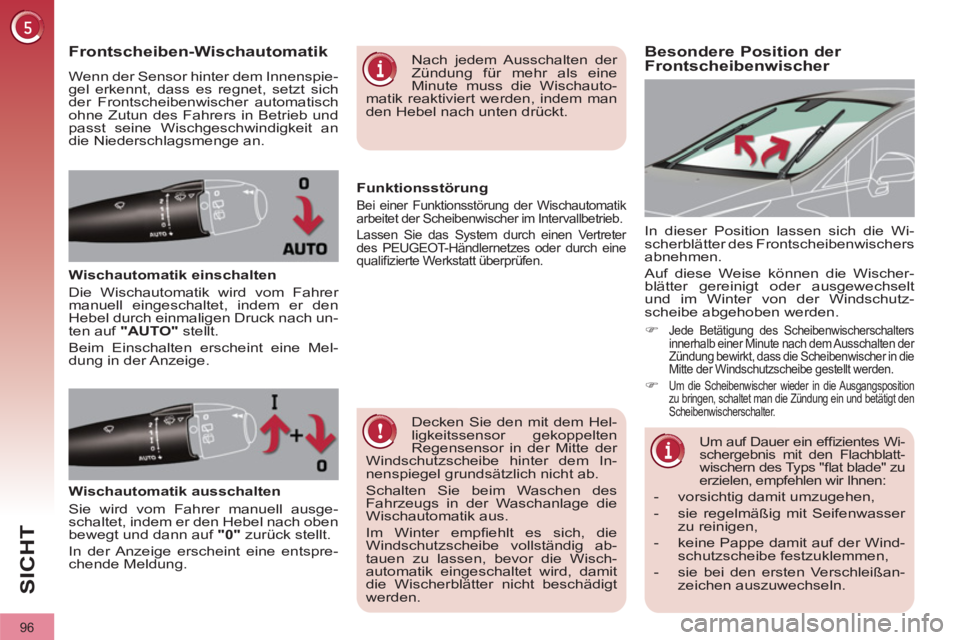

Page 98 of 328
96
SICHT
Besondere Position der
Frontscheibenwischer
Frontscheiben-Wischautomatik
Wenn der Sensor hinter dem Innenspie-
gel erkennt, dass es regnet, setzt sich
der Frontscheibenwischer automatisch
ohne Zutun des Fahrers in Betrieb und
passt seine Wischgeschwindigkeit an
die Niederschlagsmenge an.
Wischautomatik einschalten
Die Wischautomatik wird vom Fahrer
manuell eingeschaltet, indem er den
Hebel durch einmaligen Druck nach un-
ten auf "AUTO"
stellt.
Beim Einschalten erscheint eine Mel-
dung in der Anzeige. In dieser Position lassen sich die Wi-
scherblätter des Frontscheibenwischers
abnehmen.
Auf diese Weise können die Wischer-
blätter gereinigt oder ausgewechselt
und im Winter von der Windschutz-
scheibe abgehoben werden.
Decken Sie den mit dem Hel-
ligkeitssensor gekoppelten
Regensensor in der Mitte der
Windschutzscheibe hinter dem In-
nenspiegel grundsätzlich nicht ab.
Schalten Sie beim Waschen des
Fahrzeugs in der Waschanlage die
Wischautomatik aus.
Im Winter empfi ehlt es sich, die
Windschutzscheibe vollständig ab-
tauen zu lassen, bevor die Wisch-
automatik eingeschaltet wird, damit
die Wischerblätter nicht beschädigt
werden.
Nach jedem Ausschalten der
Zündung für mehr als eine
Minute muss die Wischauto-
matik reaktiviert werden, indem man
den Hebel nach unten drückt.
Wischautomatik ausschalten
Sie wird vom Fahrer manuell ausge-
schaltet, indem er den Hebel nach oben
bewegt und dann auf "0"
zurück stellt.
In der Anzeige erscheint eine entspre-
chende Meldung.
Funktionsstörung
Bei einer Funktionsstörung der Wischautomatik
arbeitet der Scheibenwischer im Intervallbetrieb.
Lassen Sie das System durch einen Vertreter
des PEUGEOT-Händlernetzes oder durch eine
qualifi zierte Werkstatt überprüfen.
Um auf Dauer ein effi zientes Wi-
schergebnis mit den Flachblatt-
wischern des Typs "fl at blade" zu
erzielen, empfehlen wir Ihnen:
- vorsichtig damit umzugehen,
- sie regelmäßig mit Seifenwasser
zu reinigen,
- keine Pappe damit auf der Wind-
schutzscheibe festzuklemmen,
- sie bei den ersten Verschleißan-
zeichen auszuwechseln.
)
Jede Betätigung des Scheibenwischerschalters
innerhalb einer Minute nach dem Ausschalten der
Zündung bewirkt, dass die Scheibenwischer in die
Mitte der Windschutzscheibe gestellt werden.
)
Um die Scheibenwischer wieder in die Ausgangsposition
zu bringen, schaltet man die Zündung ein und betätigt den
Scheibenwischerschalter.
Page 99 of 328
97
SICHT
DECKENLEUCHTEN
1.
Deckenleuchte vorn
2.
Kartenleseleuchten
3.
Seitliche Leseleuchten hinten
4.
Deckenleuchte hinten
Deckenleuchten vorn und hinten
In dieser Position schaltet sich
die Deckenleuchte langsam mit
zunehmender Helligkeit ein:
Kartenleseleuchten
)
Betätigen Sie bei eingeschalteter Zün-
dung den entsprechenden Schalter.
Im Dauerleuchtmodus variiert
die Leuchtdauer je nach Ein-
satzbedingungen:
- bei ausgeschalteter Zündung ca.
zehn Minuten,
- im Energiesparmodus ca. dreißig
Sekunden,
- bei laufendem Motor unbegrenzt.
- beim Entriegeln des Fahrzeugs,
- beim Abziehen des Zündschlüssels,
- beim Öffnen einer Tür,
- beim Betätigen der Verriegelungstaste
der Fernbedienung, um das Fahrzeug
orten zu können.
Dauernd aus
Dauernd ein Wenn die Deckenleuchte vorn
auf "dauernd ein" steht, schal-
tet sich auch die Decken-
leuchte hinten ein, es sei denn, sie
steht auf "dauernd aus".
Um die hintere Deckenleuchte aus-
zuschalten, stellen Sie sie auf "dau-
ernd aus".
Seitliche Leseleuchten hinten
)
Bei eingeschalteter Zündung wird durch den
ersten Druck auf den Schalter die Leseleuch-
te im Dauerleuchtmodus eingeschaltet.
)
Durch den zweiten Druck schaltet
sie sich ein:
- beim Entriegeln des Fahrzeugs,
- beim Abziehen des Zündschlüssels,
- beim Öffnen einer Tür,
-
beim Betätigen der Verriegelungstaste
der Fernbedienung, um das Fahr-
zeug orten zu können.
Sie erlischt langsam mit abnehmender
Helligkeit:
- beim Verriegeln des Fahrzeugs,
- beim Einschalten der Zündung,
- 30 Sekunden nach dem Schließen
der letzten Tür.
Sie erlischt langsam mit abnehmender Helligkeit:
- beim Verriegeln des Fahrzeugs,
- beim Einschalten der Zündung,
- 30 Sekunden nach dem Schließen
der letzten Tür.
Achten Sie bitte darauf, dass die De-
ckenleuchten mit nichts in Berührung
kommen.
Page 100 of 328

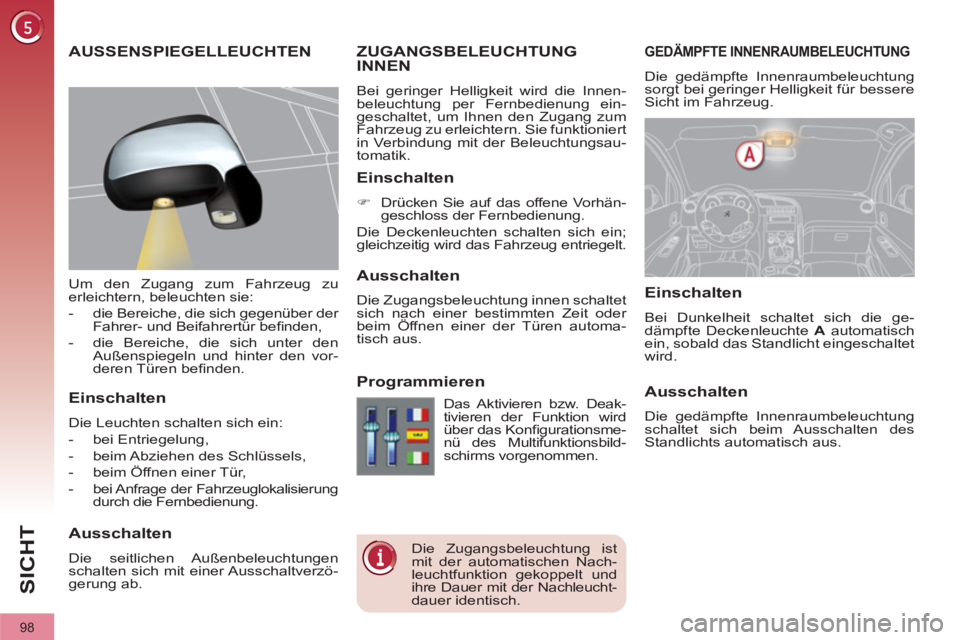

98
SICHT
GEDÄMPFTE INNENRAUMBELEUCHTUNG
Die gedämpfte Innenraumbeleuchtung
sorgt bei geringer Helligkeit für bessere
Sicht im Fahrzeug.
ZUGANGSBELEUCHTUNG
INNEN
Bei geringer Helligkeit wird die Innen-
beleuchtung per Fernbedienung ein-
geschaltet, um Ihnen den Zugang zum
Fahrzeug zu erleichtern. Sie funktioniert
in Verbindung mit der Beleuchtungsau-
tomatik.
Einschalten
)
Drücken Sie auf das offene Vorhän-
geschloss der Fernbedienung.
Die Deckenleuchten schalten sich ein;
gleichzeitig wird das Fahrzeug entriegelt.
Ausschalten
Die Zugangsbeleuchtung innen schaltet
sich nach einer bestimmten Zeit oder
beim Öffnen einer der Türen automa-
tisch aus.
Programmieren
Einschalten
Bei Dunkelheit schaltet sich die ge-
dämpfte Deckenleuchte A
automatisch
ein, sobald das Standlicht eingeschaltet
wird.
Ausschalten
Die gedämpfte Innenraumbeleuchtung
schaltet sich beim Ausschalten des
Standlichts automatisch aus.
Die Zugangsbeleuchtung ist
mit der automatischen Nach-
leuchtfunktion gekoppelt und
ihre Dauer mit der Nachleucht-
dauer identisch. Das Aktivieren bzw. Deak-
tivieren der Funktion wird
über das Konfi gurationsme-
nü des Multifunktionsbild-
schirms vorgenommen.
AUSSENSPIEGELLEUCHTEN
Um den Zugang zum Fahrzeug zu
erleichtern, beleuchten sie:
- die Bereiche, die sich gegenüber der
Fahrer- und Beifahrertür befi nden,
- die Bereiche, die sich unter den
Außenspiegeln und hinter den vor-
deren Türen befi nden.
Einschalten
Die Leuchten schalten sich ein:
- bei Entriegelung,
- beim Abziehen des Schlüssels,
- beim Öffnen einer Tür,
- bei Anfrage der Fahrzeuglokalisierung
durch die Fernbedienung.
Ausschalten
Die seitlichen Außenbeleuchtungen
schalten sich mit einer Ausschaltverzö-
gerung ab.
