Page 101 of 328
99

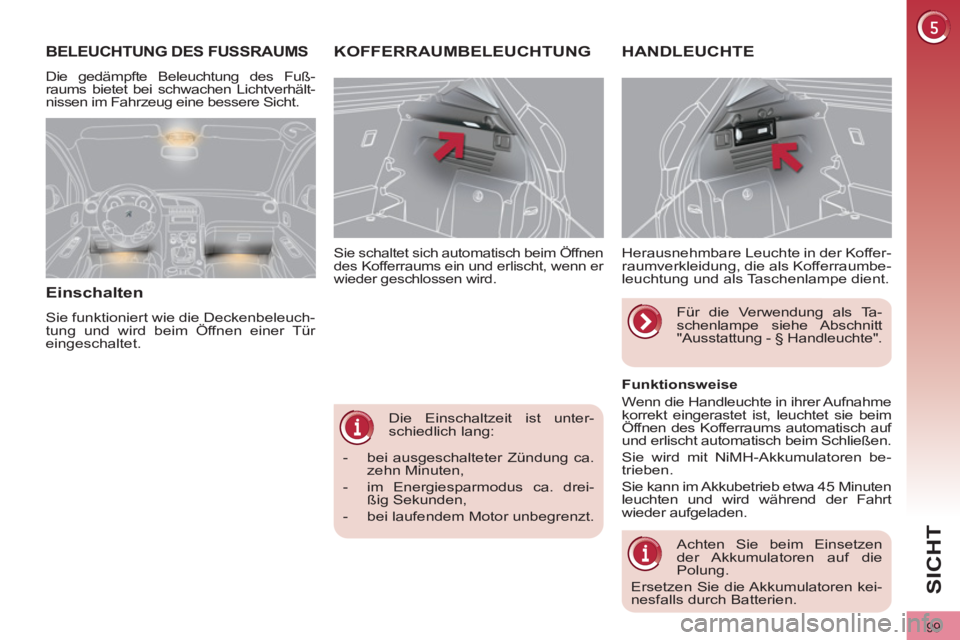

SICHT
Die Einschaltzeit ist unter-
schiedlich lang:
Sie schaltet sich automatisch beim Öffnen
des Kofferraums ein und erlischt, wenn er
wieder geschlossen wird.
KOFFERRAUMBELEUCHTUNG
HANDLEUCHTE
Herausnehmbare Leuchte in der Koffer-
raumverkleidung, die als Kofferraumbe-
leuchtung und als Taschenlampe dient.
Funktionsweise
Wenn die Handleuchte in ihrer Aufnahme
korrekt eingerastet ist, leuchtet sie beim
Öffnen des Kofferraums automatisch auf
und erlischt automatisch beim Schließen.
Sie wird mit NiMH-Akkumulatoren be-
trieben.
Sie kann im Akkubetrieb etwa 45 Minuten
leuchten und wird während der Fahrt
wieder aufgeladen.
Achten Sie beim Einsetzen
der Akkumulatoren auf die
Polung.
Ersetzen Sie die Akkumulatoren kei-
nesfalls durch Batterien.
Für die Verwendung als Ta-
schenlampe siehe Abschnitt
"Ausstattung - § Handleuchte".
BELEUCHTUNG DES FUSSRAUMS
Die gedämpfte Beleuchtung des Fuß-
raums bietet bei schwachen Lichtverhält-
nissen im Fahrzeug eine bessere Sicht.
Einschalten
Sie funktioniert wie die Deckenbeleuch-
tung und wird beim Öffnen einer Tür
eingeschaltet.
- bei ausgeschalteter Zündung ca.
zehn Minuten,
- im Energiesparmodus ca. drei-
ßig Sekunden,
- bei laufendem Motor unbegrenzt.
Page 102 of 328
100
AUSSTATTUNG

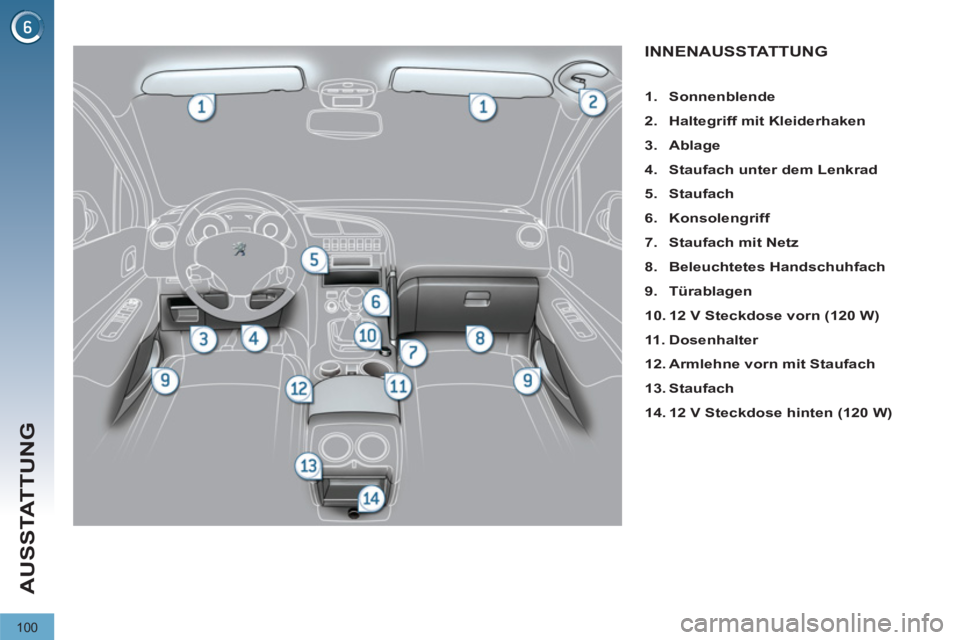

INNENAUSSTATTUNG
1.
Sonnenblende
2.
Haltegriff mit Kleiderhaken
3.
Ablage
4.
Staufach unter dem Lenkrad
5.
Staufach
6.
Konsolengriff
7.
Staufach mit Netz
8.
Beleuchtetes Handschuhfach
9.
Türablagen
10.
12 V Steckdose vorn (120 W)
11 .
Dosenhalter
12.
Armlehne vorn mit Staufach
13.
Staufach
14.
12 V Steckdose hinten (120 W)
Page 103 of 328
101
AUSSTATTUNG

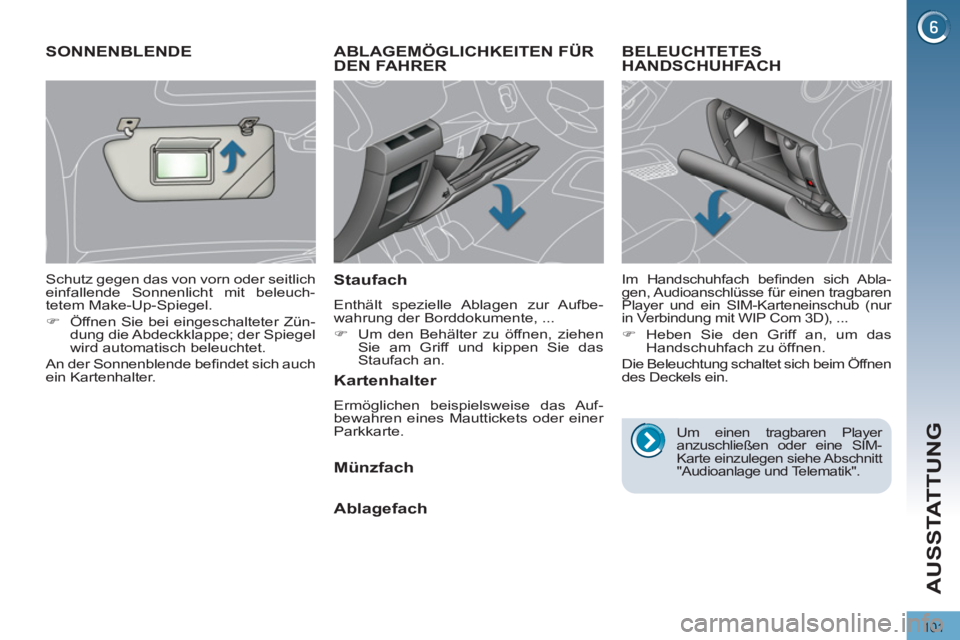

ABLAGEMÖGLICHKEITEN FÜR
DEN FAHRER
Staufach
Enthält spezielle Ablagen zur Aufbe-
wahrung der Borddokumente, ...
)
Um den Behälter zu öffnen, ziehen
Sie am Griff und kippen Sie das
Staufach an.
BELEUCHTETES
HANDSCHUHFACH
Im Handschuhfach befi nden sich Abla-
gen, Audioanschlüsse für einen tragbaren
Player und ein SIM-Karteneinschub (nur
in Verbindung mit WIP Com 3D), ...
)
Heben Sie den Griff an, um das
Handschuhfach zu öffnen.
Die Beleuchtung schaltet sich beim Öffnen
des Deckels ein.
SONNENBLENDE
Schutz gegen das von vorn oder seitlich
einfallende Sonnenlicht mit beleuch-
tetem Make-Up-Spiegel.
)
Öffnen Sie bei eingeschalteter Zün-
dung die Abdeckklappe; der Spiegel
wird automatisch beleuchtet.
An der Sonnenblende befi ndet sich auch
ein Kartenhalter.
Kartenhalter
Ermöglichen beispielsweise das Auf-
bewahren eines Mauttickets oder einer
Parkkarte.
Münzfach
Ablagefach
Um einen tragbaren Player
anzuschließen oder eine SIM-
Karte einzulegen siehe Abschnitt
"Audioanlage und Telematik".
Page 104 of 328
102
AUSSTATTUNG

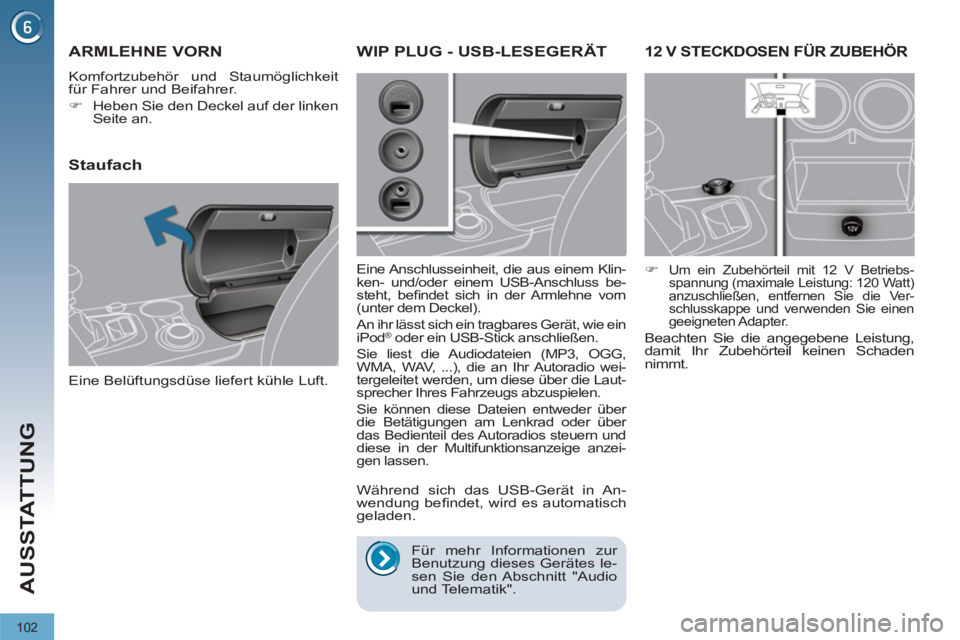

12 V STECKDOSEN FÜR ZUBEHÖR
)
Um ein Zubehörteil mit 12 V Betriebs-
spannung (maximale Leistung: 120 Watt)
anzuschließen, entfernen Sie die Ver-
schlusskappe und verwenden Sie einen
geeigneten Adapter.
Beachten Sie die angegebene Leistung,
damit Ihr Zubehörteil keinen Schaden
nimmt.
ARMLEHNE VORN
Komfortzubehör und Staumöglichkeit
für Fahrer und Beifahrer.
)
Heben Sie den Deckel auf der linken
Seite an.
Staufach
Eine Belüftungsdüse liefert kühle Luft.
WIP PLUG - USB-LESEGERÄT
Eine Anschlusseinheit, die aus einem Klin-
ken- und/oder einem USB-Anschluss be-
steht, befi ndet sich in der Armlehne vorn
(unter dem Deckel).
An ihr lässt sich ein tragbares Gerät, wie ein
iPod
® oder ein USB-Stick anschließen.
Sie liest die Audiodateien (MP3, OGG,
WMA, WAV, ...), die an Ihr Autoradio wei-
tergeleitet werden, um diese über die Laut-
sprecher Ihres Fahrzeugs abzuspielen.
Sie können diese Dateien entweder über
die Betätigungen am Lenkrad oder über
das Bedienteil des Autoradios steuern und
diese in der Multifunktionsanzeige anzei-
gen lassen.
Während sich das USB-Gerät in An-
wendung befi ndet, wird es automatisch
geladen.
Für mehr Informationen zur
Benutzung dieses Gerätes le-
sen Sie den Abschnitt "Audio
und Telematik".
Page 105 of 328
103
AUSSTATTUNG
Um jedes Blockieren des Pe-
dalwerks zu vermeiden:

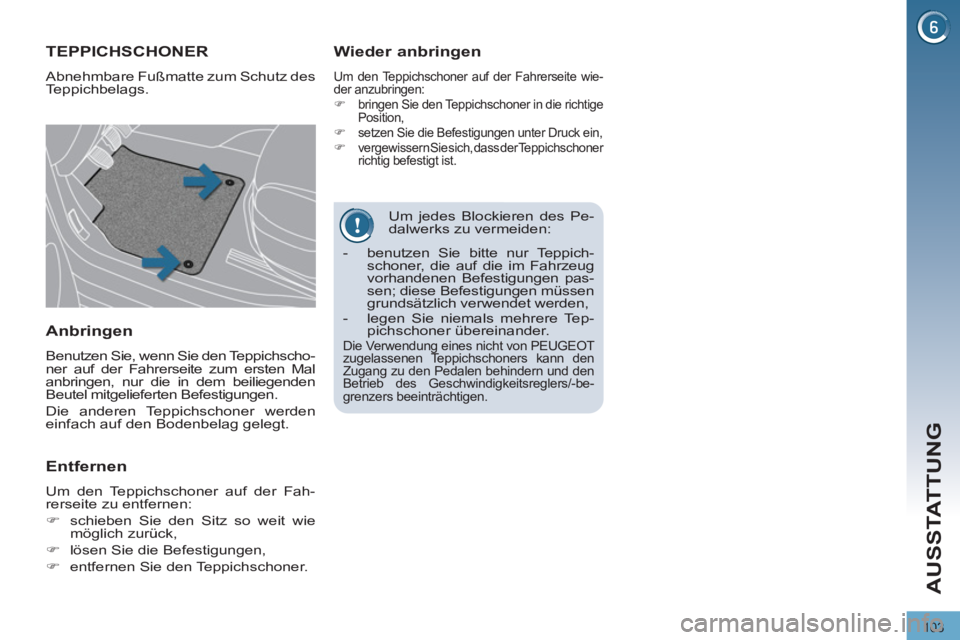

TEPPICHSCHONER
Abnehmbare Fußmatte zum Schutz des
Teppichbelags.
Wieder anbringen
Um den Teppichschoner auf der Fahrerseite wie-
der anzubringen:
)
bringen Sie den Teppichschoner in die richtige
Position,
)
setzen Sie die Befestigungen unter Druck ein,
)
vergewissern Sie sich, dass der Teppichschoner
richtig befestigt ist.
Anbringen
Benutzen Sie, wenn Sie den Teppichscho-
ner auf der Fahrerseite zum ersten Mal
anbringen, nur die in dem beiliegenden
Beutel mitgelieferten Befestigungen.
Die anderen Teppichschoner werden
einfach auf den Bodenbelag gelegt.
Entfernen
Um den Teppichschoner auf der Fah-
rerseite zu entfernen:
)
schieben Sie den Sitz so weit wie
möglich zurück,
)
lösen Sie die Befestigungen,
)
entfernen Sie den Teppichschoner.
- benutzen Sie bitte nur Teppich-
schoner, die auf die im Fahrzeug
vorhandenen Befestigungen pas-
sen; diese Befestigungen müssen
grundsätzlich verwendet werden,
- legen Sie niemals mehrere Tep-
pichschoner übereinander.
Die Verwendung eines nicht von PEUGEOT
zugelassenen Teppichschoners kann den
Zugang zu den Pedalen behindern und den
Betrieb des Geschwindigkeitsreglers/-be-
grenzers beeinträchtigen.
Page 106 of 328
104
AUSSTATTUNG

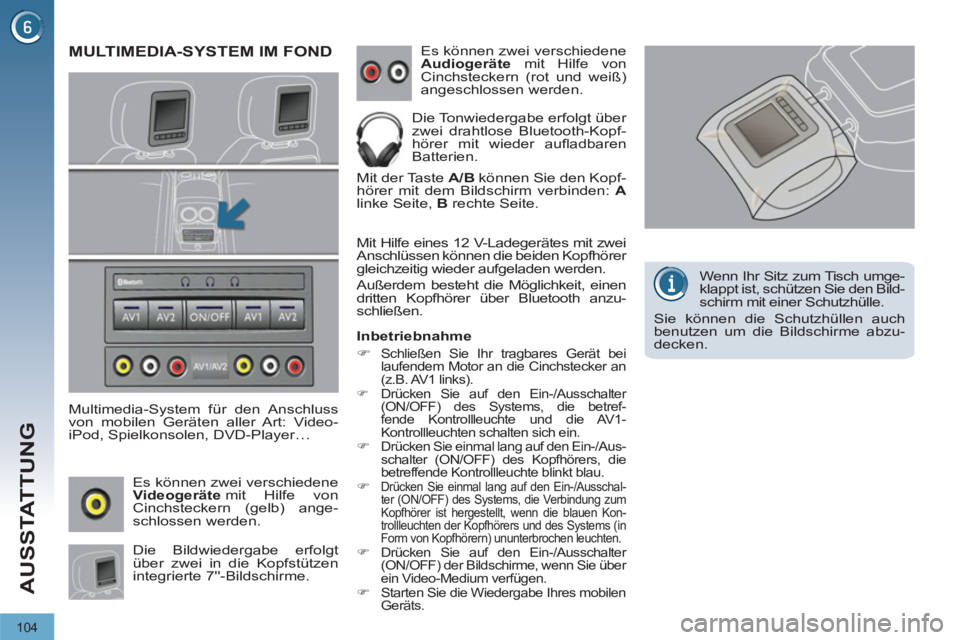

MULTIMEDIA-SYSTEM IM FOND
Multimedia-System für den Anschluss
von mobilen Geräten aller Art: Video-
iPod, Spielkonsolen, DVD-Player…
Es können zwei verschiedene
Videogeräte
mit Hilfe von
Cinchsteckern (gelb) ange-
schlossen werden.
Die Bildwiedergabe erfolgt
über zwei in die Kopfstützen
integrierte 7''-Bildschirme. Es können zwei verschiedene
Audiogeräte
mit Hilfe von
Cinchsteckern (rot und weiß)
angeschlossen werden.
Die Tonwiedergabe erfolgt über
zwei drahtlose Bluetooth-Kopf-
hörer mit wieder aufl adbaren
Batterien.
Mit der Taste A/B
können Sie den Kopf-
hörer mit dem Bildschirm verbinden: A
linke Seite, B
rechte Seite.
Mit Hilfe eines 12 V-Ladegerätes mit zwei
Anschlüssen können die beiden Kopfhörer
gleichzeitig wieder aufgeladen werden.
Außerdem besteht die Möglichkeit, einen
dritten Kopfhörer über Bluetooth anzu-
schließen.
Inbetriebnahme
)
Schließen Sie Ihr tragbares Gerät bei
laufendem Motor an die Cinchstecker an
(z.B. AV1 links).
)
Drücken Sie auf den Ein-/Ausschalter
(ON/OFF) des Systems, die betref-
fende Kontrollleuchte und die AV1-
Kontrollleuchten schalten sich ein.
)
Drücken Sie einmal lang auf den Ein-/Aus-
schalter (ON/OFF) des Kopfhörers, die
betreffende Kontrollleuchte blinkt blau.
)
Drücken Sie einmal lang auf den Ein-/Ausschal-
ter (ON/OFF) des Systems, die Verbindung zum
Kopfhörer ist hergestellt, wenn die blauen Kon-
trollleuchten der Kopfhörers und des Systems (in
Form von Kopfhörern) ununterbrochen leuchten.
)
Drücken Sie auf den Ein-/Ausschalter
(ON/OFF) der Bildschirme, wenn Sie über
ein Video-Medium verfügen.
)
Starten Sie die Wiedergabe Ihres mobilen
Geräts.
Wenn Ihr Sitz zum Tisch umge-
klappt ist, schützen Sie den Bild-
schirm mit einer Schutzhülle.
Sie können die Schutzhüllen auch
benutzen um die Bildschirme abzu-
decken.
Page 107 of 328
105
AUSSTATTUNG

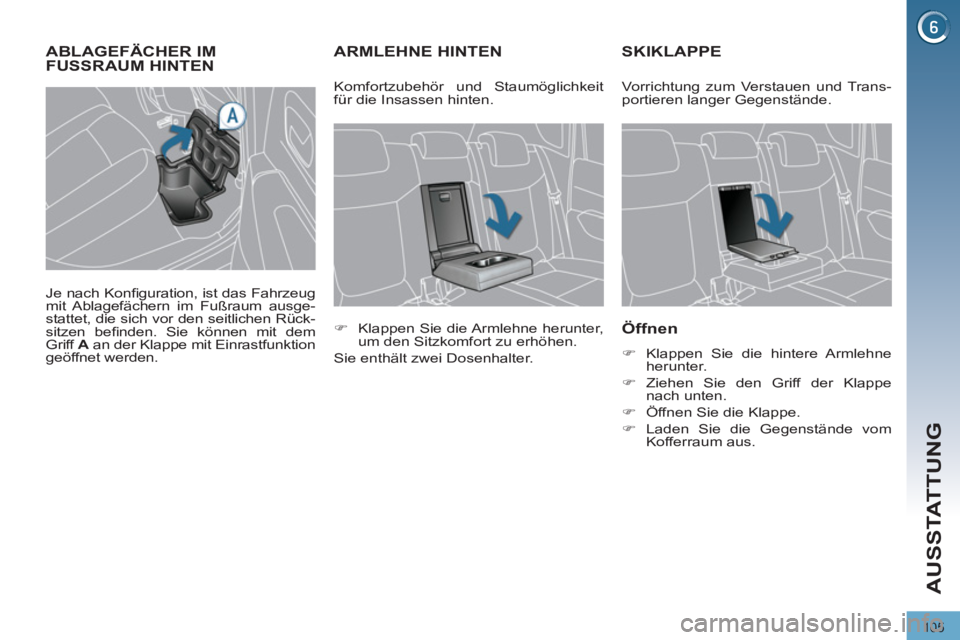

ARMLEHNE HINTEN
SKIKLAPPE
Öffnen
)
Klappen Sie die hintere Armlehne
herunter.
)
Ziehen Sie den Griff der Klappe
nach unten.
)
Öffnen Sie die Klappe.
)
Laden Sie die Gegenstände vom
Kofferraum aus.
)
Klappen Sie die Armlehne herunter,
um den Sitzkomfort zu erhöhen.
Sie enthält zwei Dosenhalter. Komfortzubehör und Staumöglichkeit
für die Insassen hinten. Vorrichtung zum Verstauen und Trans-
portieren langer Gegenstände.
ABLAGEFÄCHER IM
FUSSRAUM HINTEN
Je nach Konfi guration, ist das Fahrzeug
mit Ablagefächern im Fußraum ausge-
stattet, die sich vor den seitlichen Rück-
sitzen befi nden. Sie können mit dem
Griff A
an der Klappe mit Einrastfunktion
geöffnet werden.
Page 108 of 328
106
AUSSTATTUNG

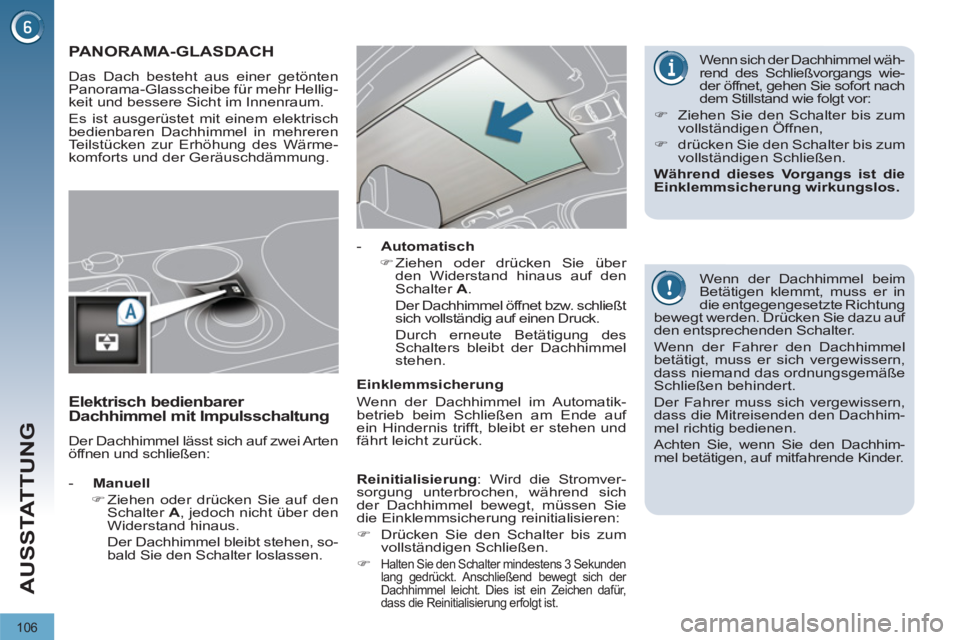

PANORAMA-GLASDACH
Das Dach besteht aus einer getönten
Panorama-Glasscheibe für mehr Hellig-
keit und bessere Sicht im Innenraum.
Es ist ausgerüstet mit einem elektrisch
bedienbaren Dachhimmel in mehreren
Teilstücken zur Erhöhung des Wärme-
komforts und der Geräuschdämmung.
Wenn der Dachhimmel beim
Betätigen klemmt, muss er in
die entgegengesetzte Richtung
bewegt werden. Drücken Sie dazu auf
den entsprechenden Schalter.
Wenn der Fahrer den Dachhimmel
betätigt, muss er sich vergewissern,
dass niemand das ordnungsgemäße
Schließen behindert.
Der Fahrer muss sich vergewissern,
dass die Mitreisenden den Dachhim-
mel richtig bedienen.
Achten Sie, wenn Sie den Dachhim-
mel betätigen, auf mitfahrende Kinder.
- Manuell
)
Ziehen oder drücken Sie auf den
Schalter A
, jedoch nicht über den
Widerstand hinaus.
Der Dachhimmel bleibt stehen, so-
bald Sie den Schalter loslassen.
- Automatisch
)
Ziehen oder drücken Sie über
den Widerstand hinaus auf den
Schalter A
.
Der Dachhimmel öffnet bzw. schließt
sich vollständig auf einen Druck.
Durch erneute Betätigung des
Schalters bleibt der Dachhimmel
stehen.
Einklemmsicherung
Wenn der Dachhimmel im Automatik-
betrieb beim Schließen am Ende auf
ein Hindernis trifft, bleibt er stehen und
fährt leicht zurück.
Elektrisch bedienbarer
Dachhimmel mit Impulsschaltung
Der Dachhimmel lässt sich auf zwei Arten
öffnen und schließen:
Wenn sich der Dachhimmel wäh-
rend des Schließvorgangs wie-
der öffnet, gehen Sie sofort nach
dem Stillstand wie folgt vor:
)
Ziehen Sie den Schalter bis zum
vollständigen Öffnen,
)
drücken Sie den Schalter bis zum
vollständigen Schließen.
Während dieses Vorgangs ist die
Einklemmsicherung wirkungslos.
Reinitialisierung
: Wird die Stromver-
sorgung unterbrochen, während sich
der Dachhimmel bewegt, müssen Sie
die Einklemmsicherung reinitialisieren:
)
Drücken Sie den Schalter bis zum
vollständigen Schließen.
)
Halten Sie den Schalter mindestens 3 Sekunden
lang gedrückt. Anschließend bewegt sich der
Dachhimmel leicht. Dies ist ein Zeichen dafür,
dass die Reinitialisierung erfolgt ist.
Page 109 of 328
107
AUSSTATTUNG

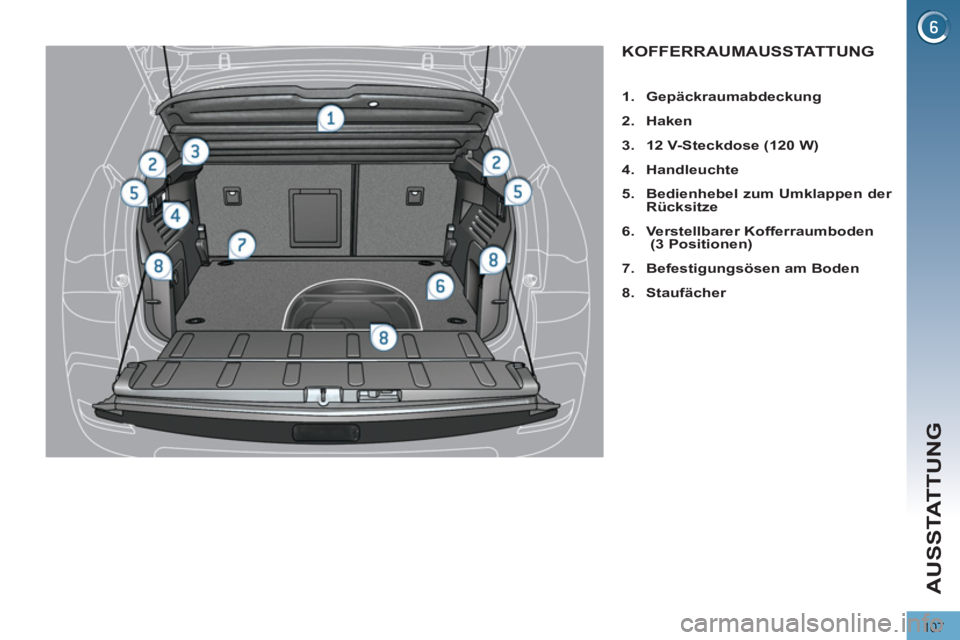

KOFFERRAUMAUSSTATTUNG
1.
Gepäckraumabdeckung
2.
Haken
3.
12 V-Steckdose (120 W)
4.
Handleuchte
5.
Bedienhebel zum Umklappen der
Rücksitze
6.
Verstellbarer Kofferraumboden
(3 Positionen)
7.
Befestigungsösen am Boden
8.
Staufächer
Page 110 of 328
108
AUSSTATTUNG

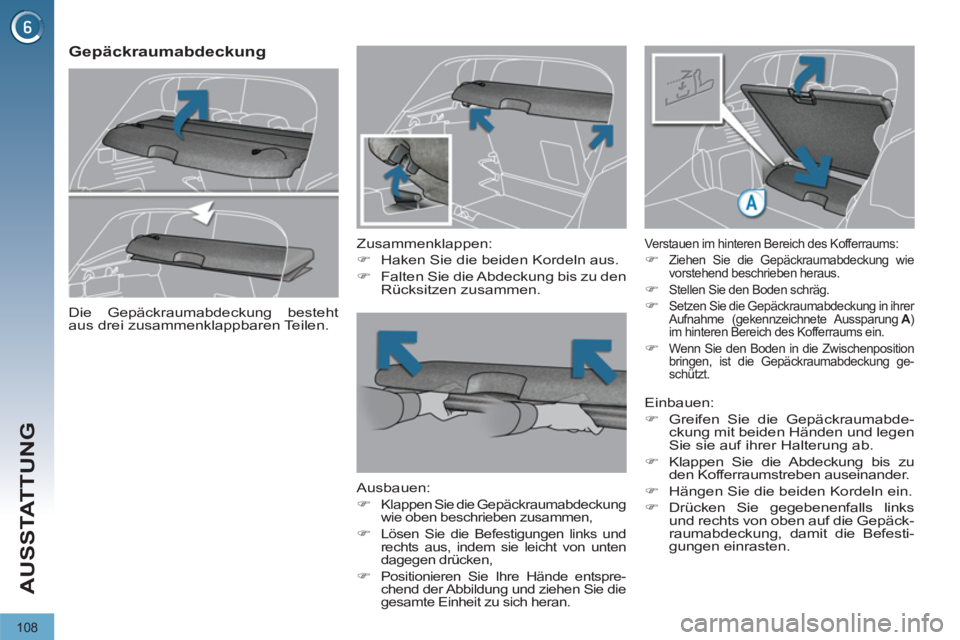

Gepäckraumabdeckung
Zusammenklappen:
)
Haken Sie die beiden Kordeln aus.
)
Falten Sie die Abdeckung bis zu den
Rücksitzen zusammen.
Ausbauen:
)
Klappen Sie die Gepäckraumabdeckung
wie oben beschrieben zusammen,
)
Lösen Sie die Befestigungen links und
rechts aus, indem sie leicht von unten
dagegen drücken,
)
Positionieren Sie Ihre Hände entspre-
chend der Abbildung und ziehen Sie die
gesamte Einheit zu sich heran.
Verstauen im hinteren Bereich des Kofferraums:
)
Ziehen Sie die Gepäckraumabdeckung wie
vorstehend beschrieben heraus.
)
Stellen Sie den Boden schräg.
)
Setzen Sie die Gepäckraumabdeckung in ihrer
Aufnahme (gekennzeichnete Aussparung A
)
im hinteren Bereich des Kofferraums ein.
)
Wenn Sie den Boden in die Zwischenposition
bringen, ist die Gepäckraumabdeckung ge-
schützt.
Die Gepäckraumabdeckung besteht
aus drei zusammenklappbaren Teilen.
Einbauen:
)
Greifen Sie die Gepäckraumabde-
ckung mit beiden Händen und legen
Sie sie auf ihrer Halterung ab.
)
Klappen Sie die Abdeckung bis zu
den Kofferraumstreben auseinander.
)
Hängen Sie die beiden Kordeln ein.
)
Drücken Sie gegebenenfalls links
und rechts von oben auf die Gepäck-
raumabdeckung, damit die Befesti-
gungen einrasten.
