INFORMAÇÕES PRÁTICAS

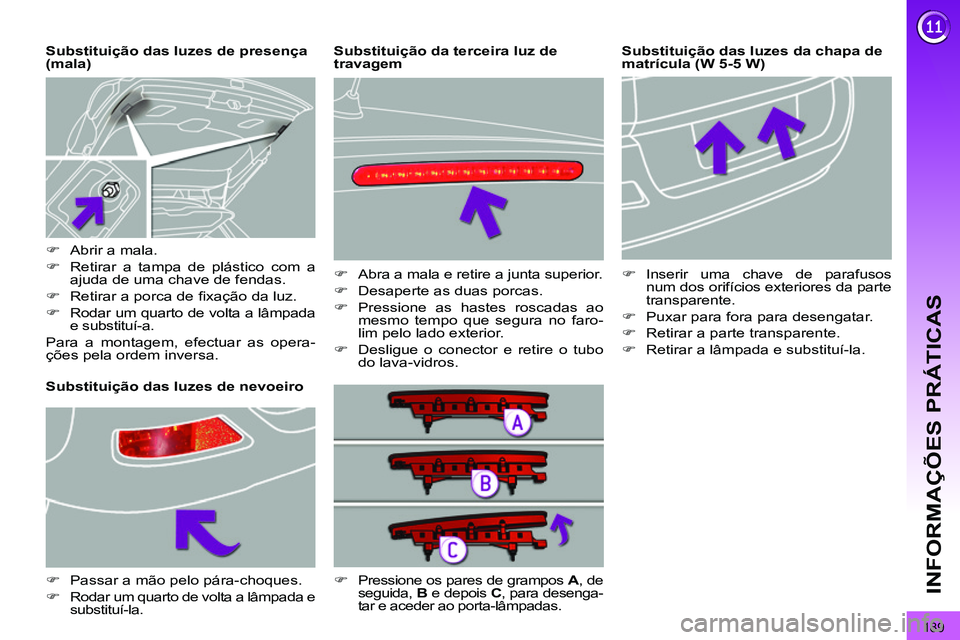

Substituição das luzes da chapa de
matrícula (W 5-5 W)
Substituição das luzes de presença
(mala)
Substituição das luzes de nevoeiro
)
Abrir a mala.
)
Retirar a tampa de plástico com a
ajuda de uma chave de fendas.
)
Retirar a porca de fi xação da luz.
)
Rodar um quarto de volta a lâmpada
e substituí-a.
Para a montagem, efectuar as opera-
ções pela ordem inversa.
)
Passar a mão pelo pára-choques.
)
Rodar um quarto de volta a lâmpada e
substituí-la.
)
Inserir uma chave de parafusos
num dos orifícios exteriores da parte
transparente.
)
Puxar para fora para desengatar.
)
Retirar a parte transparente.
)
Retirar a lâmpada e substituí-la.
)
Pressione os pares de grampos A
, de
seguida, B
e depois C
, para desenga-
tar e aceder ao porta-lâmpadas.
Substituição da terceira luz de
travagem
)
Abra a mala e retire a junta superior.
)
Desaperte as duas porcas.
)
Pressione as hastes roscadas ao
mesmo tempo que segura no faro-
lim pelo lado exterior.
)
Desligue o conector e retire o tubo
do lava-vidros.
Page 192 of 328
190
INFORMAÇÕES PRÁTICAS

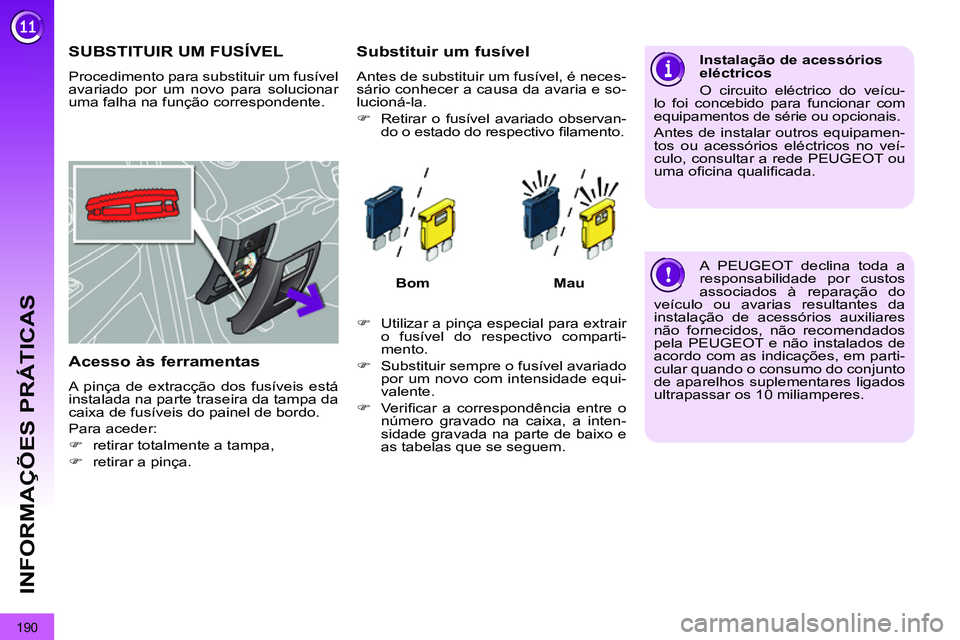

SUBSTITUIR UM FUSÍVEL
Procedimento para substituir um fusível
avariado por um novo para solucionar
uma falha na função correspondente.
Acesso às ferramentas
A pinça de extracção dos fusíveis está
instalada na parte traseira da tampa da
caixa de fusíveis do painel de bordo.
Para aceder:
)
retirar totalmente a tampa,
)
retirar a pinça.
Substituir um fusível
Antes de substituir um fusível, é neces-
sário conhecer a causa da avaria e so-
lucioná-la.
)
Retirar o fusível avariado observan-
do o estado do respectivo fi lamento.
Bom
Mau
)
Utilizar a pinça especial para extrair
o fusível do respectivo comparti-
mento.
)
Substituir sempre o fusível avariado
por um novo com intensidade equi-
valente.
)
Ve r ifi car a correspondência entre o
número gravado na caixa, a inten-
sidade gravada na parte de baixo e
as tabelas que se seguem.
Instalação de acessórios
eléctricos
O circuito eléctrico do veícu-
lo foi concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamen-
tos ou acessórios eléctricos no veí-
culo, consultar a rede PEUGEOT ou
uma ofi cina qualifi cada.
A PEUGEOT declina toda a
responsabilidade por custos
associados à reparação do
veículo ou avarias resultantes da
instalação de acessórios auxiliares
não fornecidos, não recomendados
pela PEUGEOT e não instalados de
acordo com as indicações, em parti-
cular quando o consumo do conjunto
de aparelhos suplementares ligados
ultrapassar os 10 miliamperes.
Page 193 of 328
191
INFORMAÇÕES PRÁTICAS

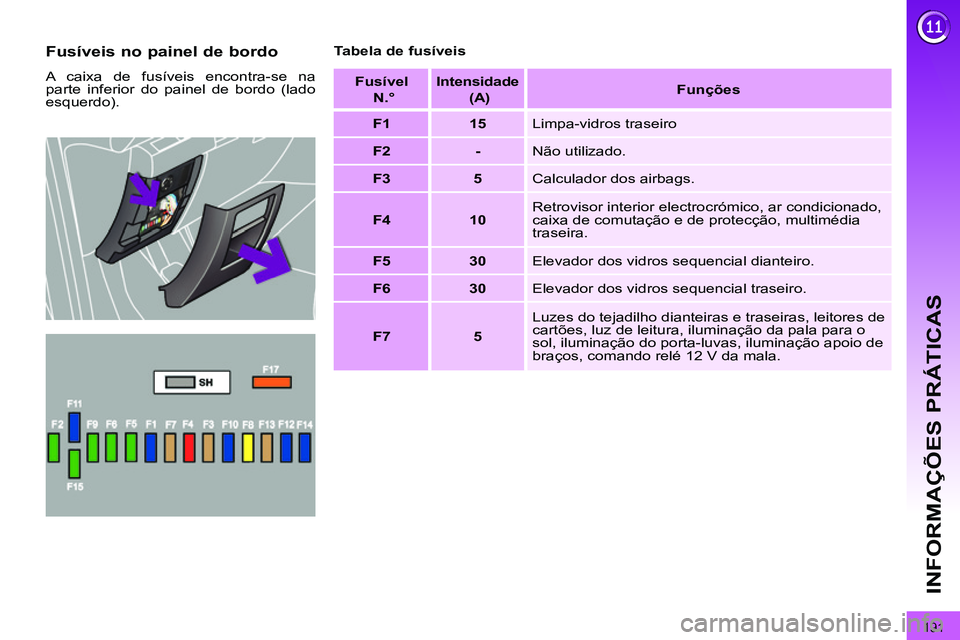

Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na
parte inferior do painel de bordo (lado
esquerdo).
Tabela de fusíveis
Fusível
N.°
Intensidade
(A)
Funções
F1
15
Limpa-vidros traseiro
F2
-
Não utilizado.
F3
5
Calculador dos airbags.
F4
10
Retrovisor interior electrocrómico, ar condicionado,
caixa de comutação e de protecção, multimédia
traseira.
F5
30
Elevador dos vidros sequencial dianteiro.
F6
30
Elevador dos vidros sequencial traseiro.
F7
5
Luzes do tejadilho dianteiras e traseiras, leitores de
cartões, luz de leitura, iluminação da pala para o
sol, iluminação do porta-luvas, iluminação apoio de
braços, comando relé 12 V da mala.
Page 194 of 328
192
INFORMAÇÕES PRÁTICAS
Acesso aos fusíveis
)
ver o parágrafo "Acesso às ferra-
mentas".
Fusível
N.°
Intensidade
(A)
Funções
F8
20
Auto-rádio, radiotelefone, carregador de CDs, ecrã
multifunções, detecção de pressão baixa dos pneus,
sirene de alarme, calculador de alarme, caixa
telemática, módulo de serviço (com WIP Com 3D).
F9
30
Tomada de 12 V dianteira, isqueiro, tomada 12 V
traseira.
F10
15
Comandos sob o volante.
F11
15
Contactor anti-roubo de corrente fraca.
F12
15
Presença de reboque, sensor de chuva/
luminosidade, alimentação fusíveis F32, F34, F35.
F13
5
Caixa de serviço ao motor, calculador de airbags.
F14
15
Quadro de bordo, ecrã do quadro de bordo,
alimentação fusível F33.
F15
30
Trancamento e supertrancamento.
F17
40
Desembaciador do óculo traseiro, alimentação fusível F30.
SH
-
Derivação PARC.
Page 195 of 328
193
INFORMAÇÕES PRÁTICAS
Fusível
N°
Intensidade
(A)
Funções
F29
-
Não utilizado.
F30
5
Retrovisores exteriores aquecidos.
F31
30
Tomada 12 V mala.
F32
5
Alavanca de velocidades caixa manual assistida.
F33
10
Apresentação visual, kit de mãos-livres,
ar condicionado.
F34
5
Ecrã avisadores de cinto de segurança.
F35
10
Ajuda ao estacionamento, autorização amplifi cador
HI-FI.
F36
10
Calculador caixa de serviço reboque, painel da
porta do condutor.
F37
20
Amplifi cador Hi-Fi
F38
30
Banco eléctrico do condutor.
F39
20
Cortina do tecto em vidro panorâmico.
F40
-
Não utilizado.
Page 196 of 328
194
INFORMAÇÕES PRÁTICAS
Fusíveis no compartimento do
motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria
(lado esquerdo).
Acesso aos fusíveis
)
Desapertar a tampa.
)
Substituir o fusível (ver o parágrafo
correspondente).
)
Após a intervenção, fechar cuida-
dosamente a tampa para garantir o
isolamento da caixa de fusíveis.
Tabela de fusíveis
Fusível
N.°
Intensidade
(A)
Funções
F1
20
Alimentação do calculador do motor,
electroválvulas da bomba de injecção e EGR
(2 l HDI), injectores (2 l HDI).
F2
15
Avisador sonoro.
F3
10
Lava-vidros dianteiro/traseiro.
F4
10
Luzes diurnas.
F5
15
Electroválvulas de purga do cárter, descarga da
turbina e regulação da pressão Turbo
(1,6 l THP), aquecedor do vapor de óleo
(1,6 l THP), aquecedor de gasóleo (1,6 l HDI).
F6
10
Tomada diagnóstico, luzes direccionais,
bomba fi ltro de partículas (Diesel), "Distance alert",
detector nível de água no motor, comando de
regulação dos retrovisores.
F7
10
Calculador da direcção assistida, caixa de
velocidades automática, motor de altura dos luzes
direccionais.
F8
20
Comando do motor de arranque.
F9
10
Contactores pedais da embraiagem e travão.
F10
30
Accionadores do calculador do motor (gasolina:
bobinas de ignição, electroválvulas, sondas
de oxigénio, injectores, aquecedores, bomba
de combustível, termóstato pilotado) (Diesel:
electroválvulas, aquecedores).
F11
40
Pulsor do ar condicionado.
Page 197 of 328
195
INFORMAÇÕES PRÁTICAS
Fusível
N.°
Intensidade
(A)
Funções
F12
30
Velocidade reduzida/elevada do limpa-vidros dianteiro.
F13
40
Alimentação da caixa de serviço inteligente
(+ após contacto).
F14
30
Bomba de ar.
F15
10
Luz de estrada direita (máximos).
F16
10
Luz de estrada esquerda.
F17
15
Luz de cruzamento esquerda (médios).
F18
15
Luz de cruzamento direita.
F19
15
Aquecedor do vapor de óleo (1,6 l VTi),
electroválvula de regulação da pressão do turbo
(Diesel), detector nível de água no motor (Diesel).
F20
10
Termóstato pilotado, electroválvulas de distribuição
variável, electroválvula de regulação de pressão
Turbo (Diesel), detector do nível de água do motor
(Diesel).
F21
5
Alimentação do relé do grupo moto-ventilador,
comando do relé Valvetronic (1,6 l VTi,
arrefecimento Turbo (1,6 l THP), debímetro de ar
(1,6 l HDI).
Page 198 of 328
196
INFORMAÇÕES PRÁTICAS
Tabela de fusíveis mini e médios por cima da bateria
Tabela dos fusíveis máxi
Fusível
N.°
Intensidade
(A)
Funções
F1
-
Não utilizado.
F2
5
Contactor bifunção do travão.
F3
5
Caixa carga da bateria.
F4
25
Electroválvulas ABS/ESP.
F5
5
Calculador ABS/ESP.
F6
15
Caixa de velocidades automática, caixa de
velocidades manual assistida.
F7 *
80
Grupo electrobomba direcção assistida.
F8
*
60
Grupo moto-ventilador.
F9 *
80/30
Caixa de pré-aquecimento (Diesel), motor eléctrico
Valvetronic (1,6 THP).
F10 *
40
Grupo electrobomba ABS/ESP.
F11 *
100
Caixa de comutação e de protecção.
F12 *
30
Grupo electrobomba caixa de velocidades manual
assistida.
Fusível
N.°
Intensidade (A)
Funções
MF1 *
-
Não utilizado.
MF2 *
30
Caixa de serviço reboque.
MF3 *
50
Caixa de fusíveis do habitáculo.
MF4 *
80
Caixa de serviço inteligente.
MF5 *
80
Caixa de serviço inteligente.
MF6 *
30
Travão de estacionamento eléctrico.
MF7 *
30
Bancos aquecidos dianteiros.
MF8 *
20
Lava-faróis.
*
Os fusíveis máxi e alguns fusíveis
constituem uma protecção suplemen-
tar dos sistemas eléctricos. Qualquer
intervenção nestes fusíveis deve ser
efectuada pela rede PEUGEOT ou
por uma ofi cina qualifi cada.
Page 199 of 328
197
INFORMAÇÕES PRÁTICAS
BATERIA 12 V
Modo operatório para recarregar a sua
bateria descarregada ou para arrancar
o motor a partir de uma outra bateria.
Acesso à bateria
Arrancar a partir de uma outra
bateria
)
Conectar o cabo vermelho ao termi-
nal (+) da bateria avariada A
, depois
ao terminal (+) da bateria auxiliar B
.
)
Conectar uma extremidade do cabo
verde ou preto ao terminal (-) da ba-
teria auxiliar B
.
)
Conectar a outra extremidade do cabo
verde ou preto no ponto de massa C
do seu veículo (suporte motor). A bateria está situada sob o capot motor.
Para aceder à mesma:
)
abrir o capot com o manípulo inte-
rior, exterior em seguida,
)
fi xar o equilibrador do capot,
)
retirar a tampa de protecção plástica
para aceder aos 2 terminais.
)
desencaixar a caixa de fusíveis para
retirar a bateria, se necessário.
A presença desta etiqueta indica a uti-
lização de uma bateria de chumbo de
12 V de tecnologia e características es-
pecífi cas, que necessita, se for desliga-
da ou substituída, de uma intervenção
realizada numa ofi cina qualifi cada ou
pela rede PEUGEOT.
O incumprimento destas instruções po-
derá dar origem a um desgaste prema-
turo da bateria.
Após a montagem da bateria, o Stop &
Start fi cará activo apenas após uma du-
ração de algumas horas, dependendo
das condições climáticas e do estado de
carga da bateria (até cerca de 8 horas).
A recarga da bateria do Stop & Start
não necessita que esta seja desligada.
)
Accionar o motor de arranque, dei-
xar funcionar o motor.
)
Esperar o regresso ao ralenti e des-
ligar os cabos.
Page 200 of 328
198
INFORMAÇÕES PRÁTICAS
Desligar os cabos
)
Eleve a manípulo de bloqueio ao
máximo.
Ligar os cabos
)
Posicione a braçadeira 1
aberta do
cabo no terminal (+) da bateria.
)
Pressione verticalmente a braçadei-
ra 1
para a posicionar correctamen-
te contra a bateria.
)
Bloqueie a braçadeira, afastando a
argola de posicionamento e baixan-
do o manípulo 2
.
Não desligar as braçadeiras
com o motor em movimento.
Não recarregar as baterias
sem ter desligado as braça-
deiras.
Não empurrar o veículo para fazer
arrancar o motor, caso tenha uma
caixa manual pilotada de 6 velocida-
des ou uma caixa automática.
As baterias possuem substân-
cias nocivas, tais como o ácido
sulfúrico e o chumbo. Devem
ser eliminadas consoante os requisi-
tos legais e não devem ser, em caso
algum, eliminadas juntamente com o
lixo doméstico.
Entregar as pilhas e as baterias usa-
das num ponto de colecta especial.
Recarregar a bateria com um
carregador de bateria
)
Desligar a bateria do veículo.
)
Respeitar as instruções de utiliza-
ção fornecidas pelo fabricante do
carregador.
)
Voltar a ligar começando pelo termi-
nal (-).
)
Ve r ifi car a limpeza dos terminais
e das braçadeiras. Se estiverem
cobertos com sulfato (depósito es-
branquiçado ou esverdeado), de-
vem ser desmontados e limpos
Aconselhamos, aquando de uma
paragem prolongada para além
de um mês, desligar a bateria.
Antes de desligar
Antes de desligar a bateria, deve espe-
rar 2 minutos após o corte da ignição.
Fechar os vidros e as portas antes de
desligar a bateria.
Após voltar a ligar
Depois de qualquer nova ligação da
bateria, ligar o contacto e esperar 1 mi-
nuto antes do arranque, para permitir a
inicialização dos sistemas electrónicos.
Todavia, se após esta manipulação
subsistirem ligeiras perturbações, con-
sultar a rede PEUGEOT ou uma ofi cina
qualifi cada.
Consultando o respectivo capítulo, deve
efectuar por si próprio a reinicialização:
- a chave de telecomando,
- a cortina de ocultação do tecto de
vidro panorâmico,
- o sistema de navegação integrado
GPS.
Não force o manípulo, uma vez que se
a braçadeira estiver posicionada incor-
rectamente o bloqueio é impossível;
recomece o procedimento.
