PEUGEOT 3008 2011.5 Manuel du propriétaire (in French)

9

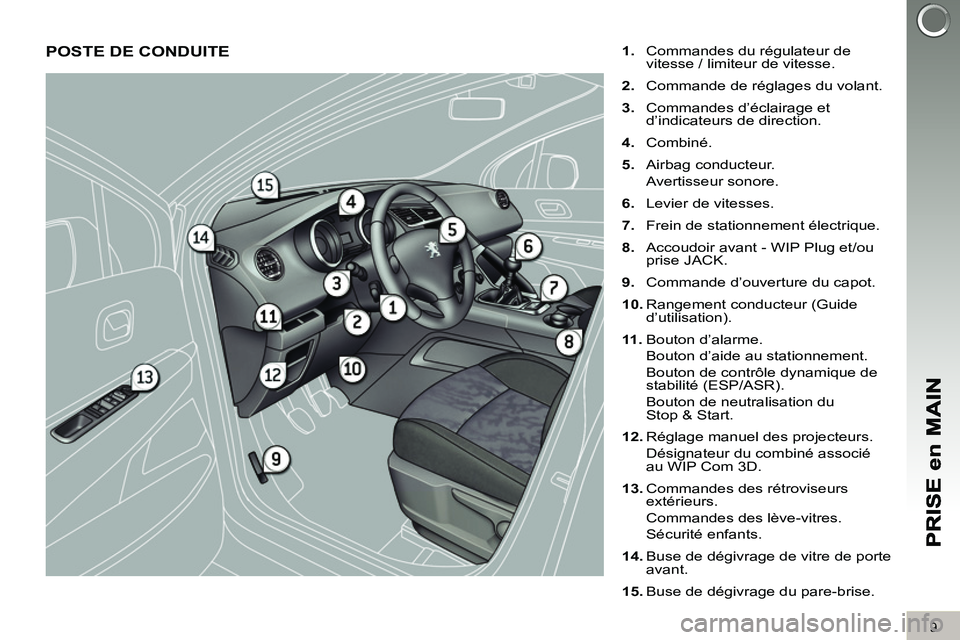

POSTE DE CONDUITE

1.
Commandes du régulateur de
vitesse / limiteur de vitesse.

2.
Commande de réglages du volant.

3.
Commandes d’éclairage et
d’indicateurs de direction.

4.
Combiné.

5.
Airbag conducteur.
Avertisseur sonore.

6.
Levier de vitesses.

7.
Frein de stationnement électrique.

8.
Accoudoir avant - WIP Plug et/ou
prise JACK.

9.
Commande d’ouverture du capot.

10.
Rangement conducteur (Guide
d’utilisation).

11 .
Bouton d’alarme.
Bouton d’aide au stationnement.
Bouton de contrôle dynamique de
stabilité (ESP/ASR).
Bouton de neutralisation du
Stop & Start.

12.
Réglage manuel des projecteurs.
Désignateur du combiné associé
au WIP Com 3D.

13.
Commandes des rétroviseurs
extérieurs.
Commandes des lève-vitres.
Sécurité enfants.

14.
Buse de dégivrage de vitre de porte
avant.

15.
Buse de dégivrage du pare-brise.

10

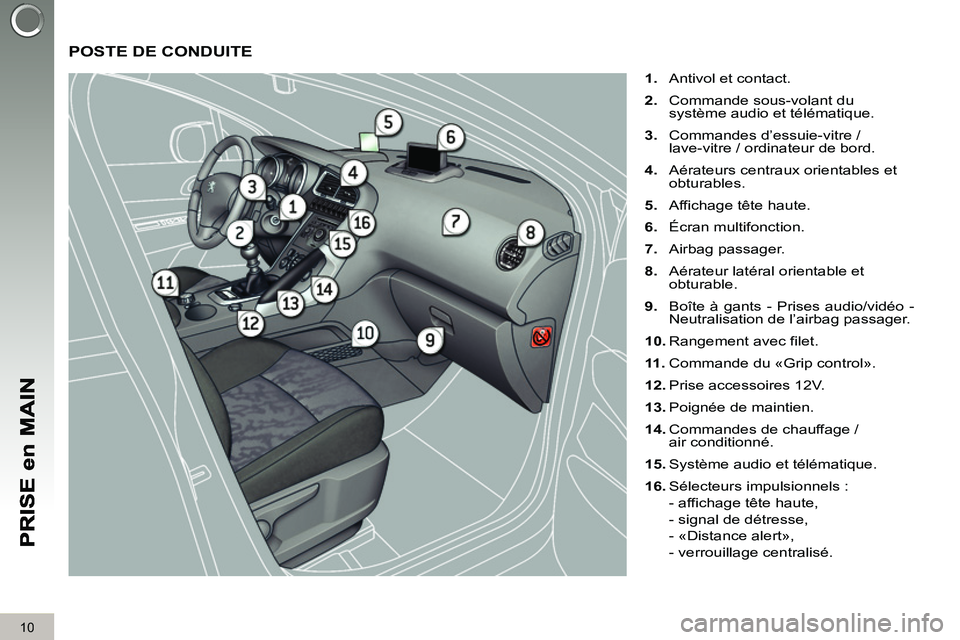

POSTE DE CONDUITE



1.
Antivol et contact.

2.
Commande sous-volant du
système audio et télématique.

3.
Commandes d’essuie-vitre /
lave-vitre / ordinateur de bord.

4.
Aérateurs centraux orientables et
obturables.

5.
Affichage tête haute.

6.
Écran multifonction.

7.
Airbag passager.

8.
Aérateur latéral orientable et
obturable.

9.
Boîte à gants - Prises audio/vidéo -
Neutralisation de l’airbag passager.

10.
Rangement avec filet.

11 .
Commande du «Grip control».

12.
Prise accessoires 12V.

13.
Poignée de maintien.

14.
Commandes de chauffage /
air conditionné.

15.
Système audio et télématique.

16.
Sélecteurs impulsionnels :
- affichage tête haute,
- signal de détresse,
- «Distance alert»,
- verrouillage centralisé.

11

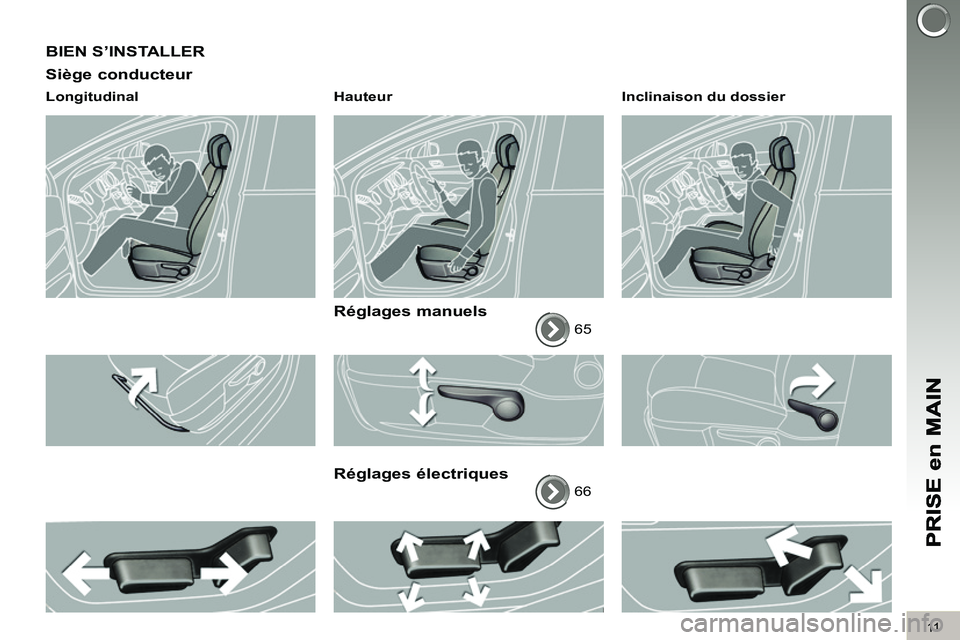

BIEN S’INSTALLER
Siè
ge conducteur

Longitudinal
Hauteur



Réglages manuels

65


Réglages électriques

66
Inclinaison du dossier

12

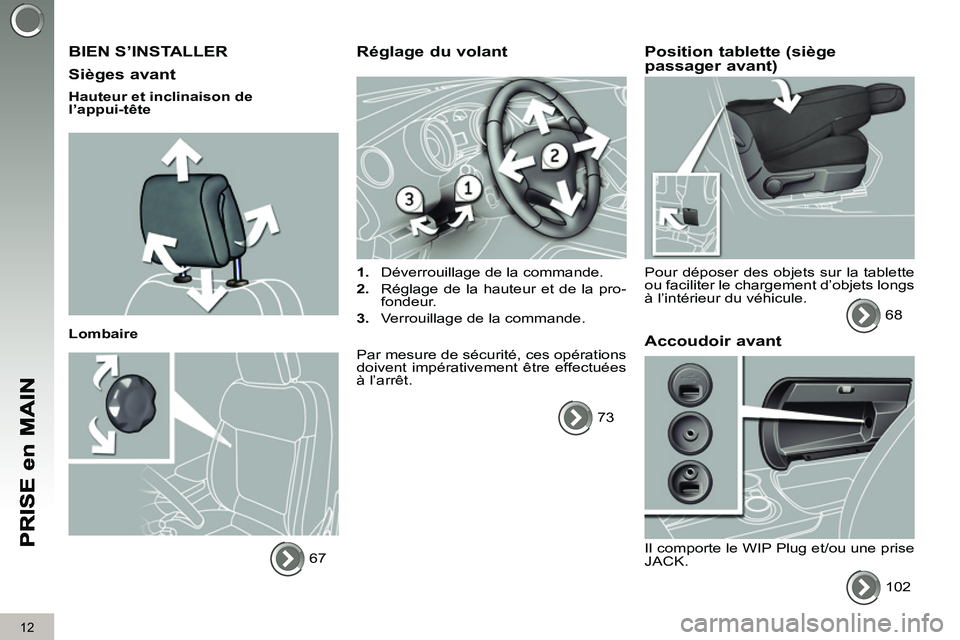

BIEN S’INSTALLER

Siè
ges avant


Hauteur et inclinaison de
l’appui-tête

Lombaire
67

Réglage du volant



1.
Déverrouillage de la commande.

2.
Réglage de la hauteur et de la pro-
fondeur.

3.
Verrouillage de la commande.
Par mesure de sécurité, ces opérations
doivent impérativement être effectuées
à l’arrêt.
73


Position tablette (siège passager avant)

Pour déposer des objets sur la tablette
ou faciliter le chargement d’objets longs
à l’intérieur du véhicule.
68


Accoudoir avant

Il comporte le WIP Plug et/ou une prise
JACK.
102

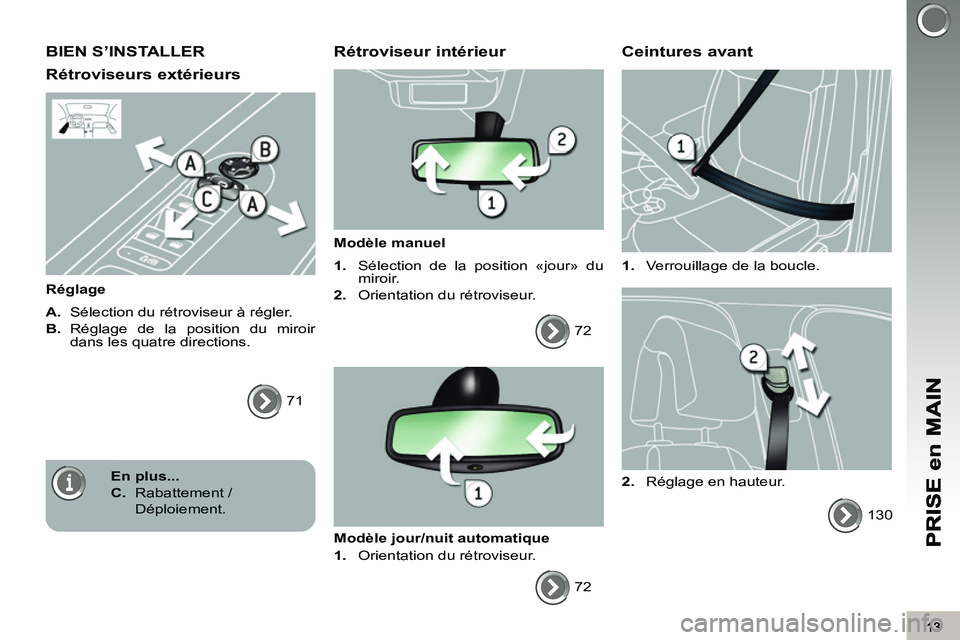

BIEN S’INSTALLER
Rétroviseurs extérieurs

Réglage

A.
Sélection du rétroviseur à régler.

B.
Réglage de la position du miroir
dans les quatre directions.
71



Rétroviseur intérieur


Modèle manuel


1.
Sélection de la position «jour» du
miroir.

2.
Orientation du rétroviseur.
72

Modèle jour/nuit automatique


1.
Orientation du rétroviseur.
72

Ceintures avant



1.
Verrouillage de la boucle.
130
2.
Réglage en hauteur.
En plus...


C.
Rabattement /
Déploiement.

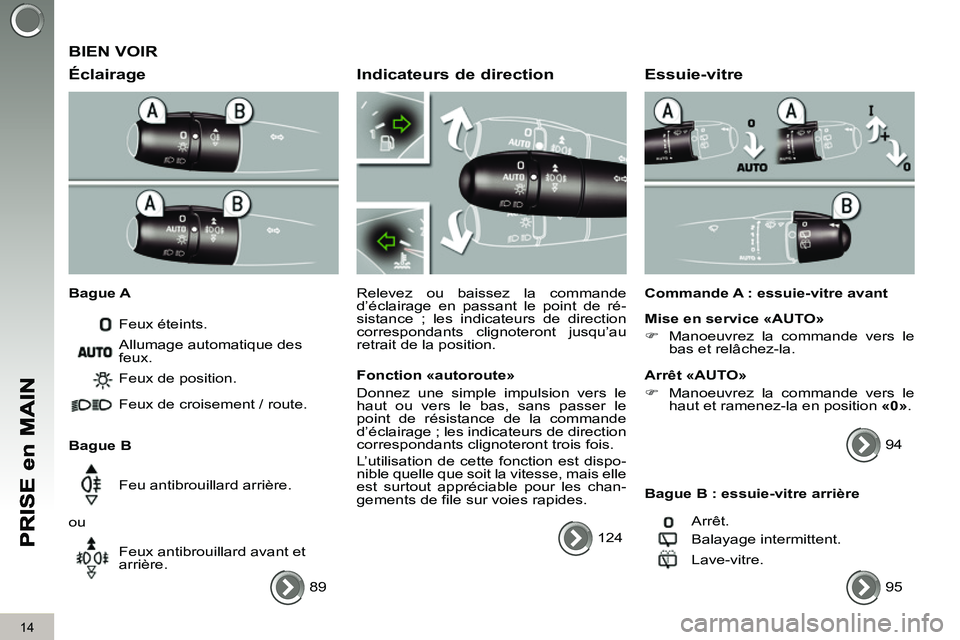

14
BIEN VOIR

Éclaira
ge


Bague A
Feux éteints.

Bague B Feux de position.
Feux de croisement / route.
Feu antibrouillard arrière.
ou
Feux antibrouillard avant et
arrière. Allumage automatique des
feux.
89

Indicateurs de direction

Relevez ou baissez la commande
d’éclairage en passant le point de ré-
sistance ; les indicateurs de direction
correspondants clignoteront jusqu’au
retrait de la position.

Fonction «autoroute»
Donnez une simple impulsion vers le
haut ou vers le bas, sans passer le
point de résistance de la commande
d’éclairage ; les indicateurs de direction
correspondants clignoteront trois fois.
L’utilisation de cette fonction est dispo-
nible quelle que soit la vitesse, mais elle
est surtout appréciable pour les chan-
gements de file sur voies rapides.
124



Essuie-vitre


Commande A : essuie-vitre avant

Mise en service «AUTO»


)
Manoeuvrez la commande vers le
bas et relâchez-la.


Arrêt «AUTO»


)
Manoeuvrez la commande vers le
haut et ramenez-la en position «0»
.
94

Bague B : essuie-vitre arrière
Arrêt.
Balayage intermittent.
Lave-vitre.
95

15

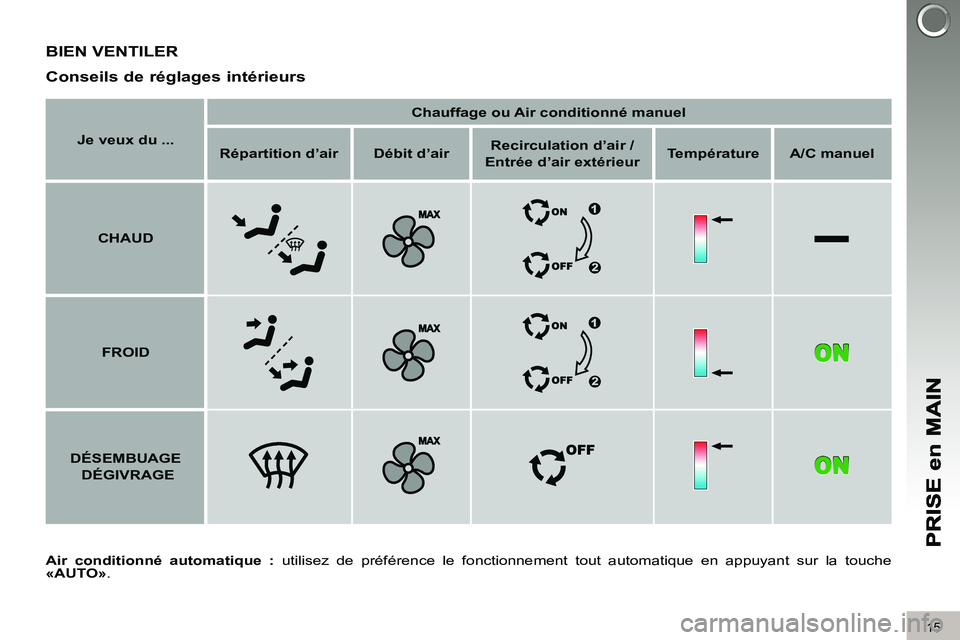

BIEN VENTILER

Air conditionné automatique :
utilisez de préférence le fonctionnement tout automatique en appuyant sur la touche
«AUTO»
.
Conseils de réglages intérieurs



Je veux du ...



Chauffage ou Air conditionné manuel




Répartition d’air



Débit d’air



Recirculation d’air /
Entrée d’air extérieur



Température



A/C manuel




CHAUD




FROID




DÉSEMBUAGE

DÉGIVRAGE

16

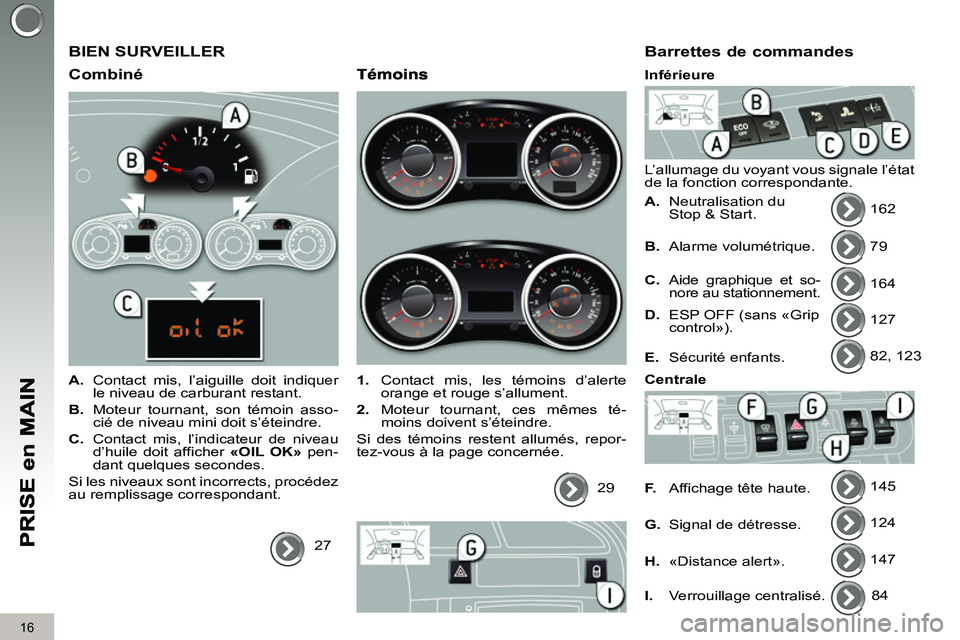

BIEN SURVEILLER

Combiné



A.
Contact mis, l’aiguille doit indiquer
le niveau de carburant restant.

B.
Moteur tournant, son témoin asso-
cié de niveau mini doit s’éteindre.

C.
Contact mis, l’indicateur de niveau
d’huile doit afficher «OIL OK»
pen-
dant quelques secondes.
Si les niveaux sont incorrects, procédez
au remplissage correspondant.
27


1.
Contact mis, les témoins d’alerte
orange et rouge s’allument.

2.
Moteur tournant, ces mêmes té-
moins doivent s’éteindre.
Si des témoins restent allumés, repor-
tez-vous à la page concernée.
29

Barrettes de commandes

L’allumage du voyant vous signale l’état
de la fonction correspondante.


A.
Neutralisation du
Stop & Start. 162
79
164
127
82, 123
145
124
147
B.
Alarme volumétrique.

C.
Aide graphique et so-
nore au stationnement.

D.
ESP OFF (sans «Grip
control»).

E.
Sécurité enfants.

F.
Affichage tête haute.

G.
Signal de détresse.

H.
«Distance alert».
Inférieure


Centrale


I.
Verrouillage centralisé. 84

17

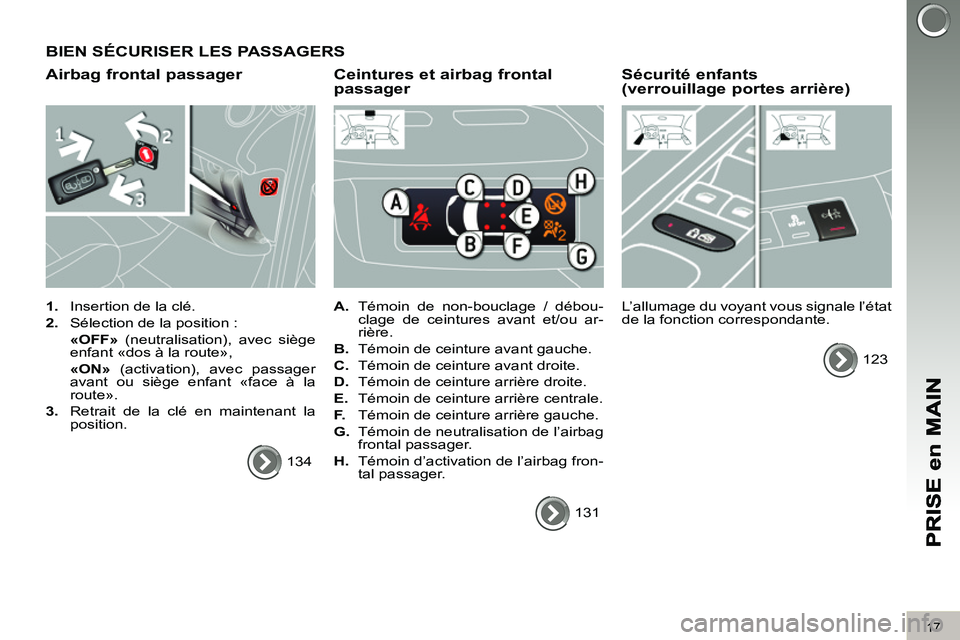

BIEN SÉCURISER LES PASSAGERS
Airbag frontal passager


1.
Insertion de la clé.

2.
Sélection de la position :
«OFF»
(neutralisation), avec siège
enfant «dos à la route»,
«ON»
(activation), avec passager
avant ou siège enfant «face à la
route».

3.
Retrait de la clé en maintenant la
position.
134


Ceintures et airbag frontalpassager



A.
Témoin de non-bouclage / débou-
clage de ceintures avant et/ou ar-
rière.

B.
Témoin de ceinture avant gauche.

C.
Témoin de ceinture avant droite.

D.
Témoin de ceinture arrière droite.

E.
Témoin de ceinture arrière centrale.

F.
Témoin de ceinture arrière gauche.

G.
Témoin de neutralisation de l’airbag
frontal passager.

H.
Témoin d’activation de l’airbag fron-
tal passager.
131
Sécurité enfants(verrouillage portes arrière)

L’allumage du voyant vous signale l’état
de la fonction correspondante.
123

18
BIEN AMÉNAGER SON COFFRE

Plancher de coffre mobile à 3
positions

Position basse (150 kg maxi).
111

)
Pour libérer le plancher,
poussez légèrement vers
l’avant puis soulevez.

)
Utilisez les butées A
, placées de
chaque côté du coffre pour dépla-
cer le plancher en hauteur, plus
facilement. Position intermédiaire (100 kg maxi). Position haute (50 kg maxi) avec le vo-
let inférieur fermé pour isoler la partie
basse du coffre.
Depuis la position haute, placez le plan-
cher dans cette position (en biais), deux
butées le maintiennent afin d’accéder
en dessous ou à la roue de secours.
