PEUGEOT 3008 2011.5 Manuel du propriétaire (in French)
Manufacturer: PEUGEOT, Model Year: 2011.5, Model line: 3008, Model: PEUGEOT 3008 2011.5Pages: 328, PDF Size: 18.76 MB
Page 211 of 328
209
CARACTÉRISTIQUES TECHNIQUES
MASSES ET CHARGES REMORQUABLES 3008 VU (en kg)
Moteur
1,6 litre Turbo e-HDi
110 ch
2 litres Turbo HDi
150 ch
Boîte de vitesses
Manuelle
(6 rapports)
Manuelle pilotée
(6 rapports) Score
Manuelle
(6 rapports)
Manuelle
(6 rapports)
Type Variante Version
9HZ
9HR
9HZ
RHE
- Masse à vide
1 434
1 430
1 538
- Masse en ordre de marche *
1 509
1 505
1 613
- Masse maximale techniquement
admissible en charge (MTAC) **
2 150
2 135
2 239
- Masse totale roulante autorisée
(MTRA)
en pente 12% ***
3 120
2 920
3 130
3 480
- Remorque freinée (dans la limite
du MTRA)
en pente 10% ou 12% ****
970
770
995
1 241
- Remorque freinée (avec report de
charge dans la limite du MTRA)
X
X
X
X
- Remorque non freinée
750
750
- Poids recommandé sur flèche
70
70
*
La masse en ordre de marche est égale à la masse à vide + conducteur (75 kg).
**
Le dépassement de la masse techniquement admissible sur l’essieu arrière entraîne une limitation de vitesse à 80 km/h
tel que définit le point 2.7 de la Directive.
***
Le dépassement de la masse techniquement admissible quand le véhicule est tracteur entraîne une limitation de vitesse
à 80 km/h tel que définit le point 2.7 de la Directive.
****
Valeur maximale de remorque freinée dans la limite du MTRA ; attention, le remorquage avec un véhicule tracteur peu
chargé peut dégrader sa tenue de route.
Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge
remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires.
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ;
lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.
Page 212 of 328
210
CARACTÉRISTIQUES TECHNIQUES

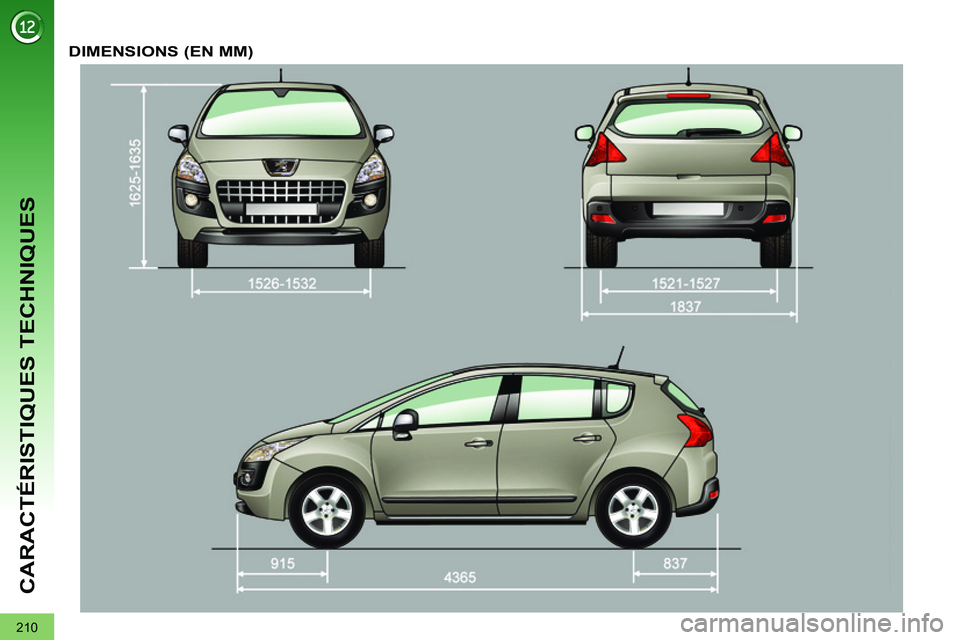

DIMENSIONS (EN MM)
Page 213 of 328
211
CARACTÉRISTIQUES TECHNIQUES

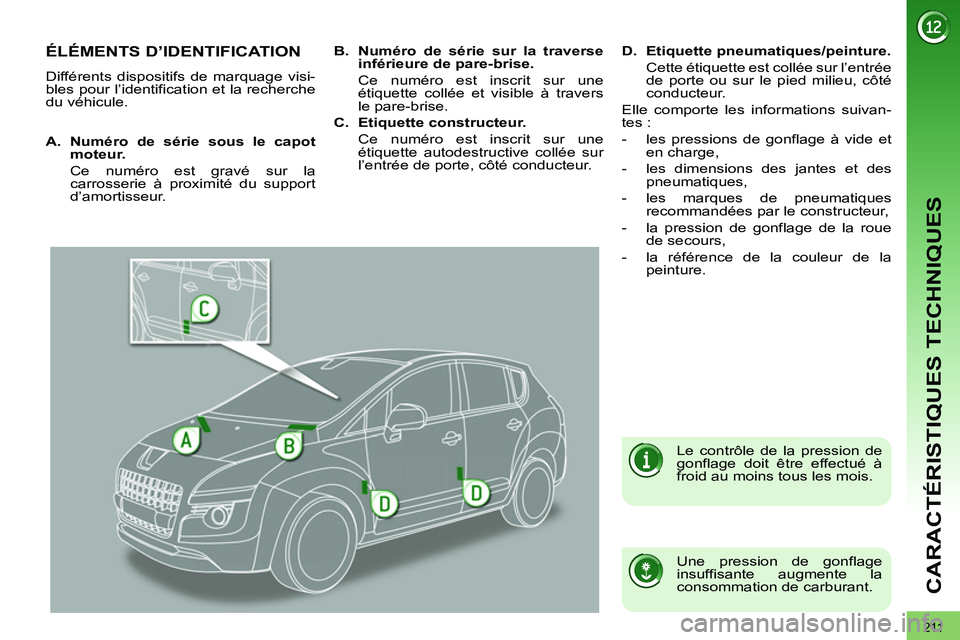

ÉLÉMENTS D’IDENTIFICATION
Différents dispositifs de marquage visi-
bles pour l’identification et la recherche
du véhicule.
Une pression de gonflage
insuffisante augmente la
consommation de carburant.
Le contrôle de la pression de
gonflage doit être effectué Ã
froid au moins tous les mois.
A.
Numéro de série sous le capot
moteur.
Ce numéro est gravé sur la
carrosserie à proximité du support
d’amortisseur.
B.
Numéro de série sur la traverse
inférieure de pare-brise.
Ce numéro est inscrit sur une
étiquette collée et visible à travers
le pare-brise.
C.
Etiquette constructeur.
Ce numéro est inscrit sur une
étiquette autodestructive collée sur
l’entrée de porte, côté conducteur.
D.
Etiquette pneumatiques/peinture.
Cette étiquette est collée sur l’entrée
de porte ou sur le pied milieu, côté
conducteur.
Elle comporte les informations suivan-
tes :
- les pressions de gonflage à vide et
en charge,
- les dimensions des jantes et des
pneumatiques,
- les marques de pneumatiques
recommandées par le constructeur,
- la pression de gonflage de la roue
de secours,
- la référence de la couleur de la
peinture.
Page 214 of 328
212
CARACTÉRISTIQUES TECHNIQUES
Page 215 of 328
213
APPEL D’URGENCE OU D’ASSISTANCE
Page 216 of 328
214
APPEL D’URGENCE OU D’ASSISTANCE

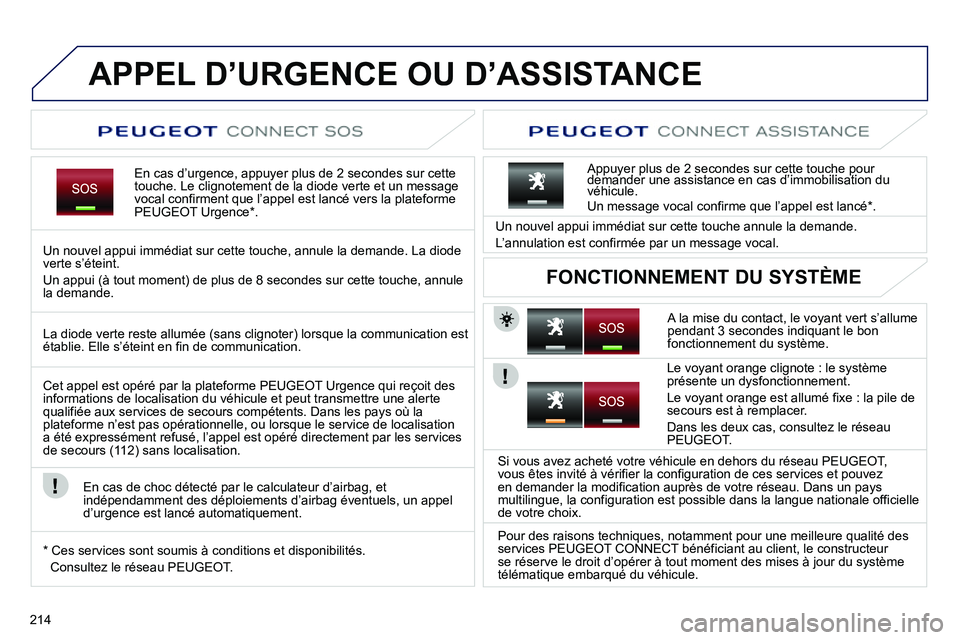

En cas d’urgence, appuyer plus de 2 secondes sur cette
touche. Le clignotement de la diode verte et un message
vocal confirment que l’appel est lancé vers la plateforme
PEUGEOT Urgence * .
Un nouvel appui immédiat sur cette touche, annule la demande. La diode
v
erte s’éteint.
Un appui
(Ã tout moment) de plus de 8 secondes sur cette touche, annule la demande.
A la mise du contact, le voyant vert s’allume pendant 3 secondes indiquant le bon
fonctionnement du système. Un nouvel appui imm
édiat sur cette touche annule la demande.
L’annulation est confirmée par un messa
ge vocal.
Appuyer plus de 2 secondes sur cette touche pour demander une assistance en cas d’immobilisation dupp y p ppp y p p
véhicule.Un message vocal confirme que l’appel est lancé *
.
FONCTIONNEMENT DU SYSTÈME
La diode verte reste allumée (sans clignoter) lorsque la communication est établie. Elle s’éteint en fin de communication.
Cet appel est opéré par la plateforme PEUGEOT Urgence qui reçoit des
informations de localisation du véhicule et peut transmettre une alertequalifiée aux services de secours compétents. Dans les pays où laplateforme n’est pas opérationnelle, ou lorsque le service de localisationa été expressément refusé, l’appel est opéré directement par les services
de secours (11 2) sans localisation.
En cas de choc détecté par le calculateur d’airbag, et
indépendamment des déploiements d
’airbag éventuels, un appel
d’urgence est lancé automatiquement.
*
Ces services sont soumis à conditions et disponibilités.
Consultez le réseau PEUGEOT. Le vo
yant orange clignote : le systèmeprésente un dysfonctionnement.
Le vo
yant orange est allumé fixe : la pile de secours est à remplacer.
Dans les deux cas, consultez le réseau
PEU
GEOT.
Si vous avez acheté votre véhicule en dehors du réseau PEUGE
OT,
vous êtes invité à vérifier la configuration de ces services et pouvez en demander la modification auprès de votre réseau. Dans un pays
multilingue, la configuration est possible dans la langue nationale officiellede votre choix.
Pour des raisons techniques, notamment pour une meilleure qualité des
services PEU
GEOT CONNECT bénéficiant au client, le constructeur
se réserve le droit d’opérer à tout moment des mises à jour du système
télématique embarqué du véhicule.
Page 217 of 328
215
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
WIP Com 3D

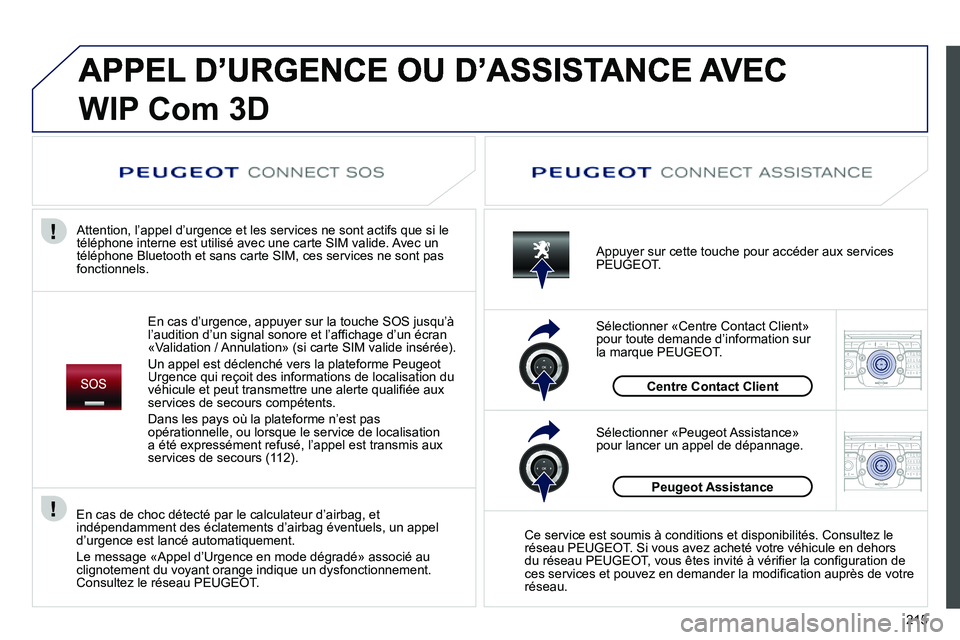

En cas d’urgence, appuyer sur la touche SOS jusqu’à l’audition d’un signal sonore et l’affichage d’un écran«Validation / Annulation» (si carte SIM valide insérée).
Un appel est déclenché vers la plate
forme PeugeotUrgence qui reçoit des informations de localisation du
véhicule et peut transmettre une alerte qualifiée aux
services de secours compétents.
Dans les pa
ys où la plateforme n’est pas
opérationnelle, ou lorsque le service de localisation
a été expressément refusé, l’appel est transmis aux
services de secours (11 2). Attention, l’appel d’urgence et les services ne sont acti
fs que si le
téléphone interne est utilisé avec une carte SIM valide. Avec un
téléphone Bluetooth et sans carte SIM, ces services ne sont pas fonctionnels.
Appuyer sur cette touche pour accéder aux services
PEUGEOT.
Centre Contact Client
Sélectionner «Centre Contact Client»pour toute demande d’information sur la marque PEUGEOT.
Sélectionner «Peugeot Assistance» pour lancer un appel de dépannage.
Peugeot Assistance
Ce service est soumis à conditions et disponibilités. Consultez le réseau PEUGEOT. Si vous avez acheté votre véhicule en dehors
du réseau PEUGEOT, vous êtes invité à vérifier la configuration deces services et pouvez en demander la modification auprès de votreréseau.
En cas de choc détecté par le calculateur d
’airbag, et
indépendamment des éclatements d’airbag éventuels, un appel
d’urgence est lancé automatiquement.
Le messa
ge «Appel d’Urgence en mode dégradé» associé auclignotement du voyant orange indique un dysfonctionnement.Consultez le réseau PEUGEOT.
Page 218 of 328
216
Page 219 of 328
217
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1
RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

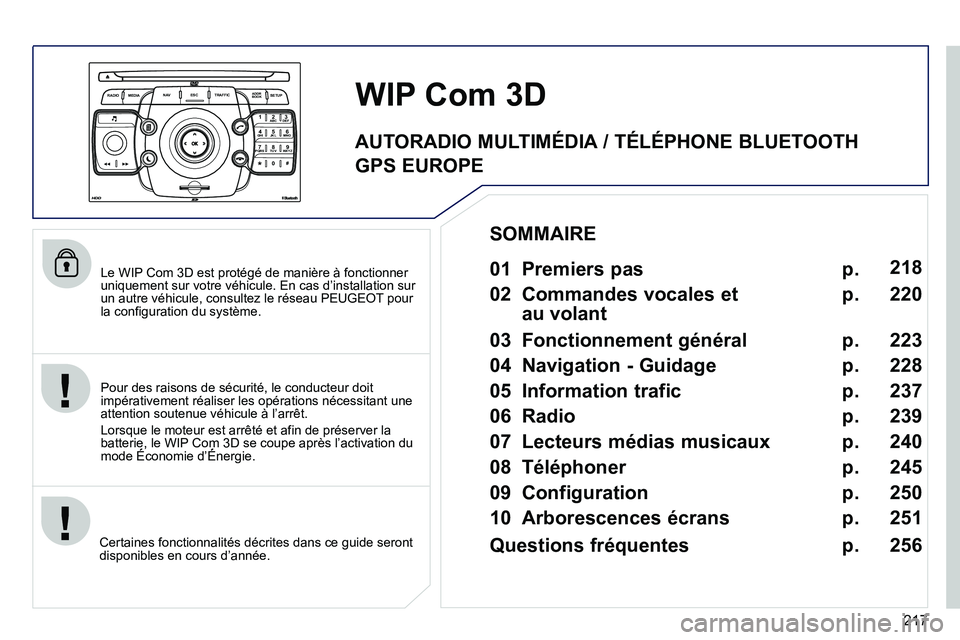

Le WIP Com 3D est protégé de manière à fonctionner uniquement sur votre véhicule. En cas d’installation sur un autre véhicule, consultez le réseau PEUGEOT pour la configuration du système.
Certaines fonctionnalités décrites dans ce
guide seront
disponibles en cours d’année.
WIP Com 3D
Pour des raisons de sécurité, le conducteur doit
impérativement réaliser les opérations nécessitant une
attention soutenue véhicule à l’arrêt.
Lorsque le moteur est arrêté et a
fin de préserver la batterie, le WIP Com 3D se coupe après l’activation dumode Économie d’Énergie. ,,
01 Premiers pas
02 Commandes vocales et
au volant
03 Fonctionnement général
04 Navigation - Guidage
05 Information trafic
06 Radio
07 Lecteurs médias musicaux
08 Téléphoner
09 Configuration
10 Arborescences écrans p.
p.
p.
p.
p.
p.
p.
p.
p.
p. 218
220
223
228
237
239
240
245
250
251
SOMMAIRE
Questions fréquentes p. 25
6
AUTORADIO MULTIMÉDIA / TÉLÉPHONE BLUETOOTH
GPS EUROPE
Page 220 of 328
218

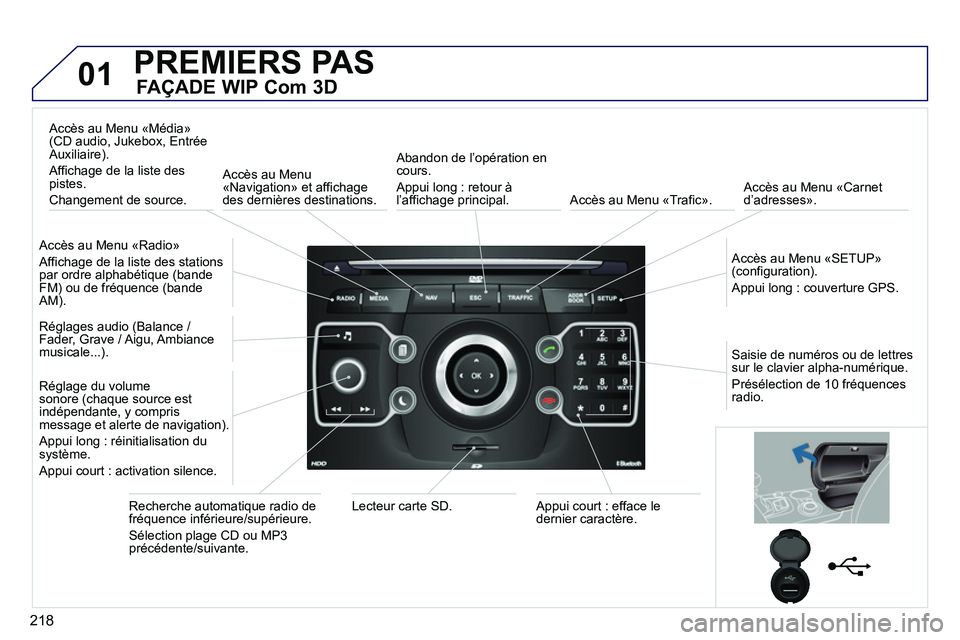

01PREMIERS PAS
FAÇADE WIP Com 3D
Accès au Menu «Radio»
Affichage de la liste des stations par ordre alphabétique (bande
FM) ou de fréquence (bandeAM).
A
ccès au Menu «Média»(CD audio, Jukebox, Entrée
Auxiliaire).
A
ffichage de la liste des
pistes.
Changement de source.
Accès au Menu
«Navigation» et affichage des dernières destinations.
Abandon de l’opération en
cours.
Appui long : retour Ã
l’a
ffichage principal. Accès au Menu «Trafic».
Accès au Menu «Carnet d’adresses».
A
ccès au Menu «SETUP» (configuration).
Appui lon
g : couverture GPS.
Ré
glages audio (Balance /
Fader, Grave / Aigu, Ambiancemusicale...).
R
églage du volume sonore (chaque source est
indépendante, y comprismessage et alerte de navigation).
Appui long : réinitialisation dusystème.
Appui court : activation silence.
Recherche automatique radio de
fréquence inférieure/supérieure.
Sélection pla
ge CD ou MP3 précédente/suivante.L
ecteur carte SD.
Appui court : efface ledernier caractère.
Saisie de numéros ou de lettres
sur le clavier alpha-numérique.
Présélection de 10 fré
quences
radio.
