PEUGEOT 3008 2012.5 Manuale duso (in Italian)

9

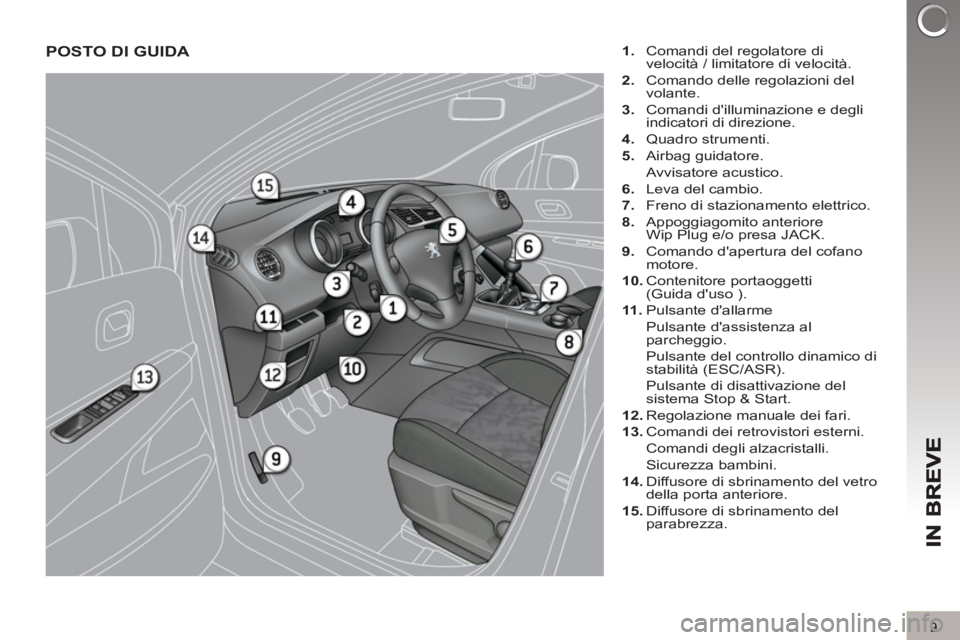

POSTO DI GUIDA

1.
Comandi del regolatore di
velocità / limitatore di velocità.

2.
Comando delle regolazioni del
volante.

3.
Comandi d'illuminazione e degli
indicatori di direzione.

4.
Quadro strumenti.

5.
Airbag guidatore.
Avvisatore acustico.

6.
Leva del cambio.

7.
Freno di stazionamento elettrico.

8.
Appoggiagomito anteriore
Wip Plug e/o presa JACK.

9.
Comando d'apertura del cofano
motore.

10.
Contenitore portaoggetti
(Guida d'uso ).

11 .
Pulsante d'allarme
Pulsante d'assistenza al
parcheggio.
Pulsante del controllo dinamico di
stabilità (ESC/ASR).
Pulsante di disattivazione del
sistema Stop & Start.

12.
Regolazione manuale dei fari.

13.
Comandi dei retrovistori esterni.
Comandi degli alzacristalli.
Sicurezza bambini.

14.
Diffusore di sbrinamento del vetro
della porta anteriore.

15.
Diffusore di sbrinamento del
parabrezza.

10

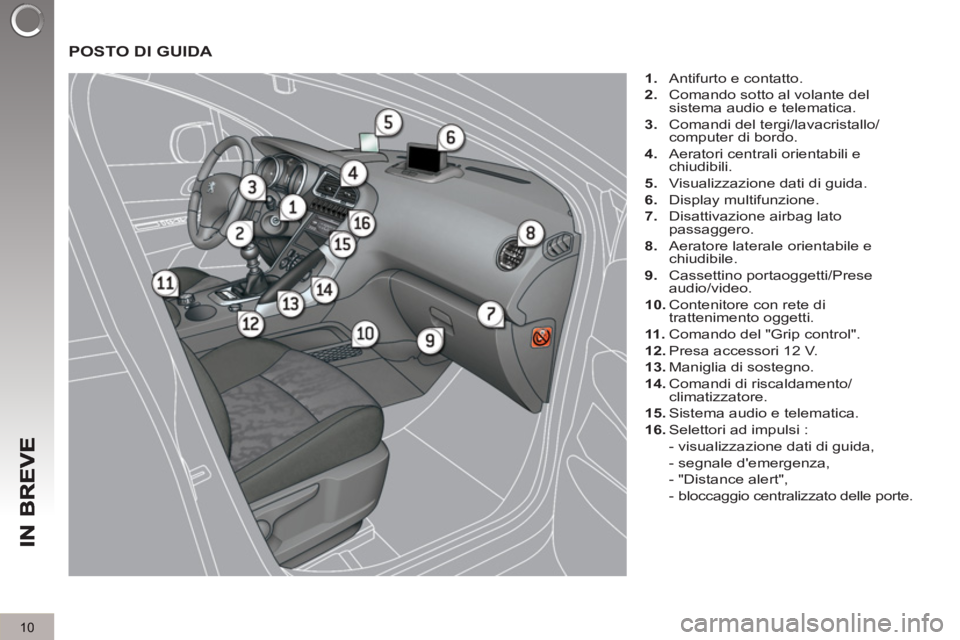

POSTO DI GUIDA



1.
Antifurto e contatto.

2.
Comando sotto al volante del
sistema audio e telematica.

3.
Comandi del tergi/lavacristallo/
computer di bordo.

4.
Aeratori centrali orientabili e
chiudibili.

5.
Visualizzazione dati di guida.

6.
Display multifunzione.

7.
Disattivazione airbag lato
passaggero.

8.
Aeratore laterale orientabile e
chiudibile.

9.
Cassettino portaoggetti/Prese
audio/video.

10.
Contenitore con rete di
trattenimento oggetti.

11 .
Comando del "Grip control".

12.
Presa accessori 12 V.

13.
Maniglia di sostegno.

14.
Comandi di riscaldamento/
climatizzatore.

15.
Sistema audio e telematica.

16.
Selettori ad impulsi :
- visualizzazione dati di guida,
- segnale d'emergenza,
- "Distance alert",
- bloccaggio centralizzato delle porte.

11
REGOLAZIONI INTERNE
Sedile del
guidatore

Longitudinale
Altezza



Regolazioni manuali

63


Regolazioni elettriche

64
Inclinazione dello schienale

12

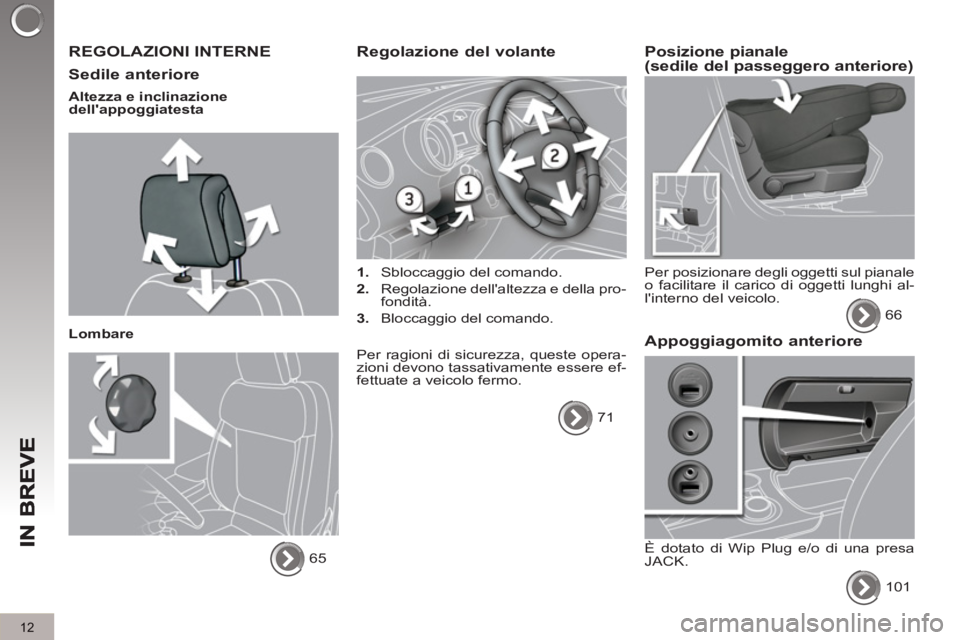

REGOLAZIONI INTERNE

Sedile anteriore


Altezza e inclinazione
dell'appoggiatesta

Lombare
65

Regolazione del volante



1.
Sbloccaggio del comando.

2.
Regolazione dell'altezza e della pro-
fondità.

3.
Bloccaggio del comando.
Per ragioni di sicurezza, queste opera-
zioni devono tassativamente essere ef-
fettuate a veicolo fermo.
71

Posizione pianale(sedile del passeggero anteriore)

Per posizionare degli oggetti sul pianale
o facilitare il carico di oggetti lunghi al-
l'interno del veicolo.
66


Appoggiagomito anteriore

È dotato di Wip Plug e/o di una presa
JACK.
101

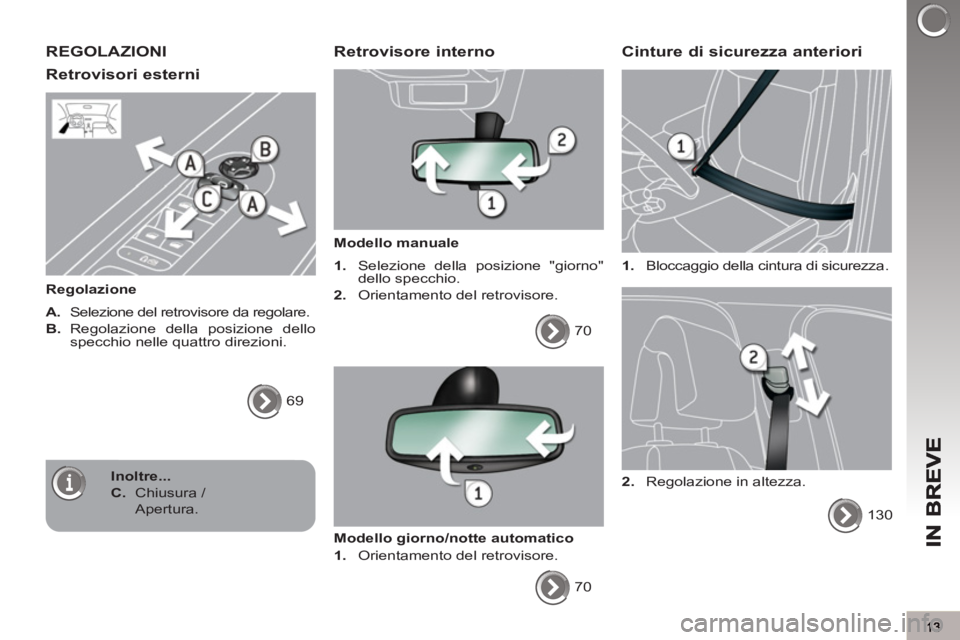

REGOLAZIONI
Retrovisori esterni

Regolazione

A.
Selezione del retrovisore da regolare.

B.
Regolazione della posizione dello
specchio nelle quattro direzioni.
69


Retrovisore interno


Modello manuale


1.
Selezione della posizione "giorno"
dello specchio.

2.
Orientamento del retrovisore.
70

Modello giorno/notte automatico


1.
Orientamento del retrovisore.
70

Cinture di sicurezza anteriori



1.
Bloccaggio della cintura di sicurezza.
130
2.
Regolazione in altezza.
Inoltre...


C.
Chiusura /
Apertura.

14

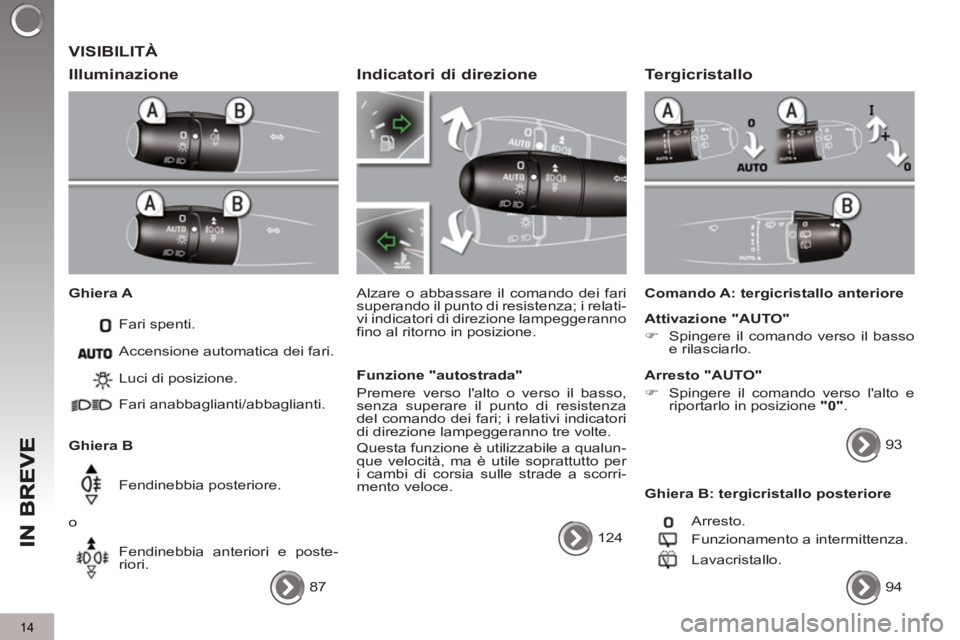

VISIBILITÀ

Illuminazione


Ghiera A
Fari spenti.

Ghiera B Luci di posizione.
Fari anabbaglianti/abbaglianti.
Fendinebbia posteriore.
o
Fendinebbia anteriori e poste-
riori. Accensione automatica dei fari.
87

Indicatori di direzione

Alzare o abbassare il comando dei fari
superando il punto di resistenza; i relati-
vi indicatori di direzione lampeggeranno
fino al ritorno in posizione.

Funzione "autostrada"
Premere verso l'alto o verso il basso,
senza superare il punto di resistenza
del comando dei fari; i relativi indicatori
di direzione lampeggeranno tre volte.
Questa funzione è utilizzabile a qualun-
que velocità, ma è utile soprattutto per
i cambi di corsia sulle strade a scorri-
mento veloce.
124



Te rgicristallo


Comando A: tergicristallo anteriore

Attivazione "AUTO"


)
Spingere il comando verso il basso
e rilasciarlo.


Arresto "AUTO"


)
Spingere il comando verso l'alto e
riportarlo in posizione "0"
.
93

Ghiera B: tergicristallo posteriore
Arresto.
Funzionamento a intermittenza.
Lavacristallo.
94

15

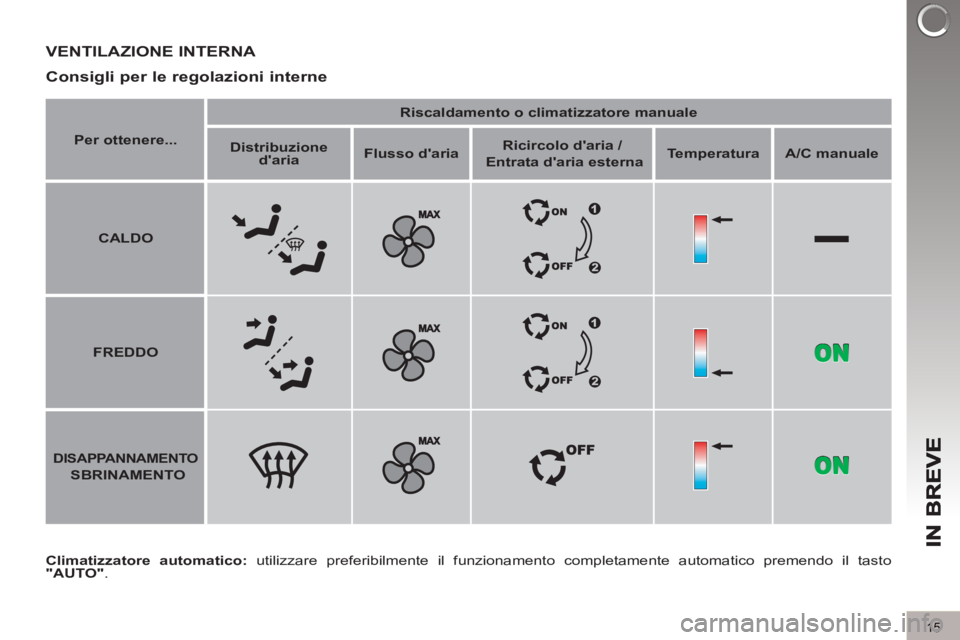

VENTILAZIONE INTERNA

Climatizzatore automatico:
utilizzare preferibilmente il funzionamento completamente automatico premendo il tasto
"AUTO"
.
Consigli per le regolazioni interne



Per ottenere...



Riscaldamento o climatizzatore manuale




Distribuzione
d'aria



Flusso d'aria



Ricircolo d'aria
/

Entrata d'aria esterna



Temperatura



A/C manuale




CALDO





FREDDO






DISAPPANNAMENTO


SBRINAMENTO

16

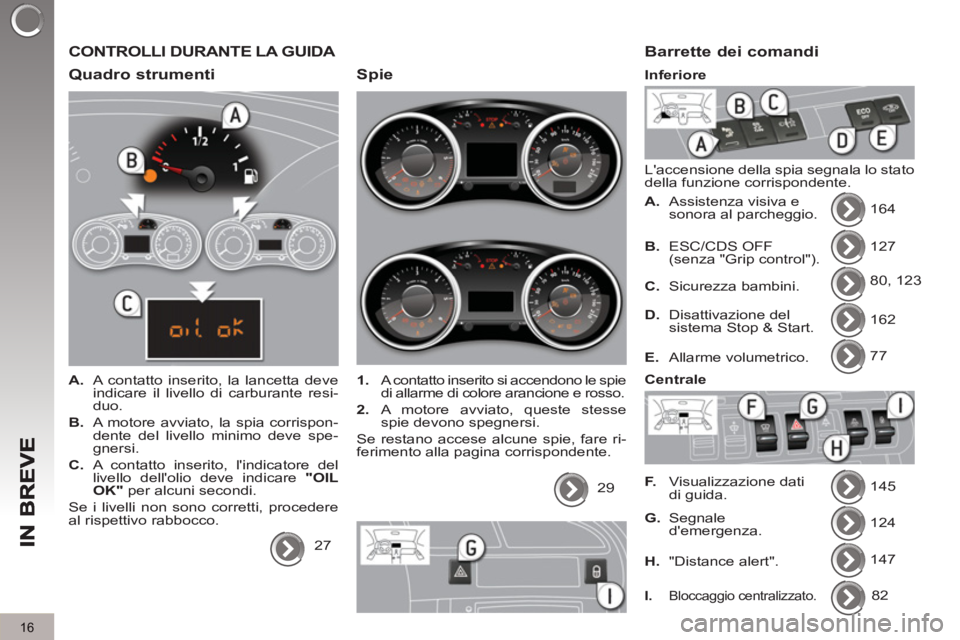

CONTROLLI DURANTE LA GUIDA

Quadro strumenti



A.
A contatto inserito, la lancetta deve
indicare il livello di carburante resi-
duo.

B.
A motore avviato, la spia corrispon-
dente del livello minimo deve spe-
gnersi.

C.
A contatto inserito, l'indicatore del
livello dell'olio deve indicare "OIL
OK"
per alcuni secondi.
Se i livelli non sono corretti, procedere
al rispettivo rabbocco.
27
Spie



1.
A contatto inserito si accendono le spie
di allarme di colore arancione e rosso.

2.
A motore avviato, queste stesse
spie devono spegnersi.
Se restano accese alcune spie, fare ri-
ferimento alla pagina corrispondente.
29

Barrette dei comandi

L'accensione della spia segnala lo stato
della funzione corrispondente.


A.
Assistenza visiva e
sonora al parcheggio. 164
127
80, 123
162
77
145
124
147
B.
ESC/CDS OFF
(senza "Grip control").

C.
Sicurezza bambini.

D.
Disattivazione del
sistema Stop & Start.

E.
Allarme volumetrico.

F.
Visualizzazione dati
di guida.

G.
Segnale
d'emergenza.

H.
"Distance alert".
Inferiore


Centrale



I.
Bloccaggio centralizzato. 82

17

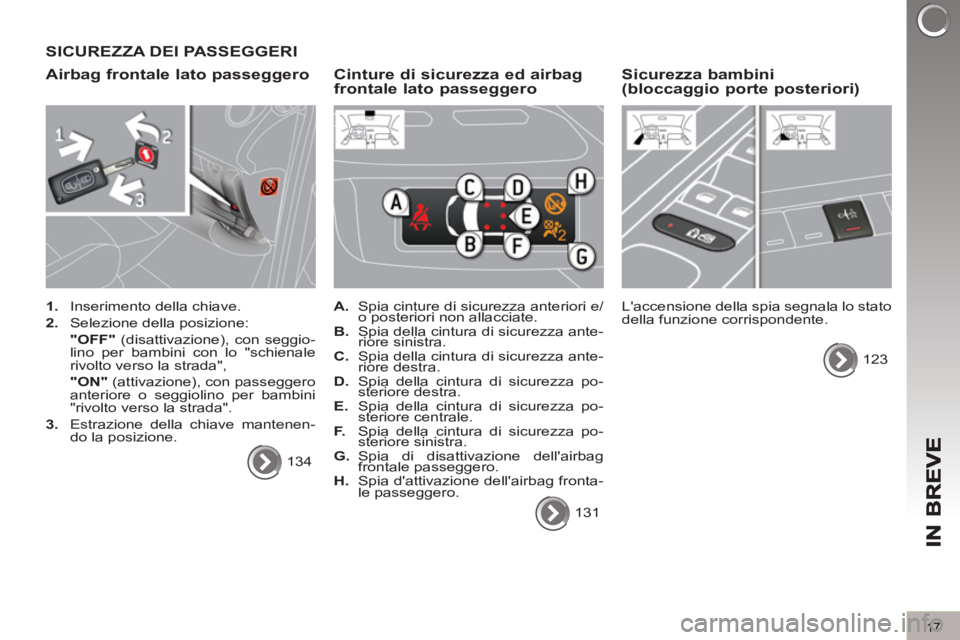

SICUREZZA DEI PASSEGGERI
Airbag frontale lato passeggero


1.
Inserimento della chiave.

2.
Selezione della posizione:
"OFF"
(disattivazione), con seggio-
lino per bambini con lo "schienale
rivolto verso la strada",
"ON"
(attivazione), con passeggero
anteriore o seggiolino per bambini
"rivolto verso la strada".

3.
Estrazione della chiave mantenen-
do la posizione.
134


Cinture di sicurezza ed airbag frontale lato passeggero



A.
Spia cinture di sicurezza anteriori e/
o posteriori non allacciate.

B.
Spia della cintura di sicurezza ante-
riore sinistra.

C.
Spia della cintura di sicurezza ante-
riore destra.

D.
Spia della cintura di sicurezza po-
steriore destra.

E.
Spia della cintura di sicurezza po-
steriore centrale.

F.
Spia della cintura di sicurezza po-
steriore sinistra.

G.
Spia di disattivazione dell'airbag
frontale passeggero.

H.
Spia d'attivazione dell'airbag fronta-
le passeggero.
131
Sicurezza bambini (bloccaggio porte posteriori)

L'accensione della spia segnala lo stato
della funzione corrispondente.
123

18

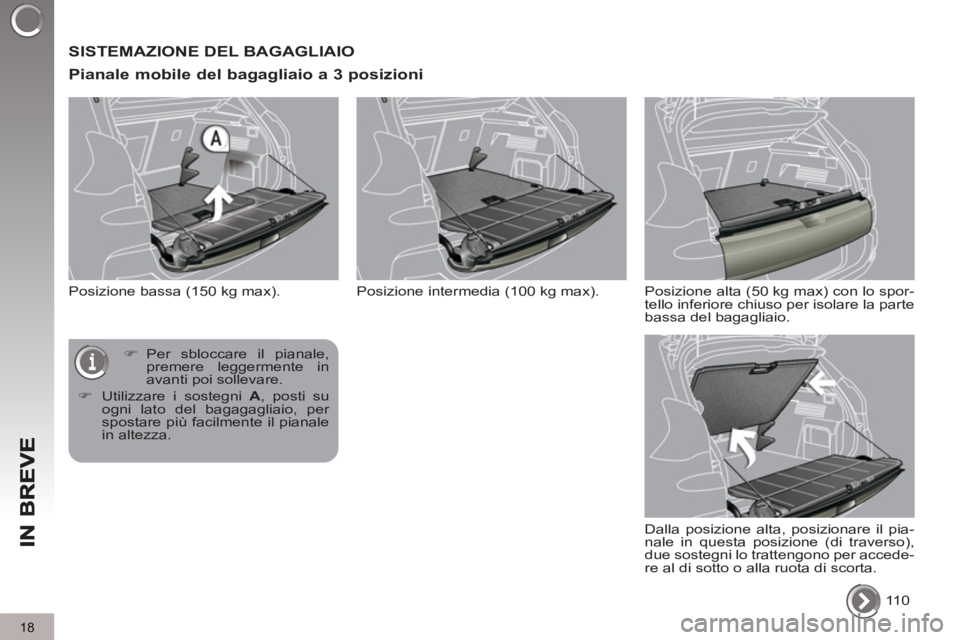

SISTEMAZIONE DEL BAGAGLIAIO

Pianale mobile del ba
gagliaio a 3 posizioni

Posizione bassa (150 kg max).
110

)
Per sbloccare il pianale,
premere leggermente in
avanti poi sollevare.

)
Utilizzare i sostegni A
, posti su
ogni lato del bagagagliaio, per
spostare più facilmente il pianale
in altezza. Posizione intermedia (100 kg max). Posizione alta (50 kg max) con lo spor-
tello inferiore chiuso per isolare la parte
bassa del bagagliaio.
Dalla posizione alta, posizionare il pia-
nale in questa posizione (di traverso),
due sostegni lo trattengono per accede-
re al di sotto o alla ruota di scorta.
