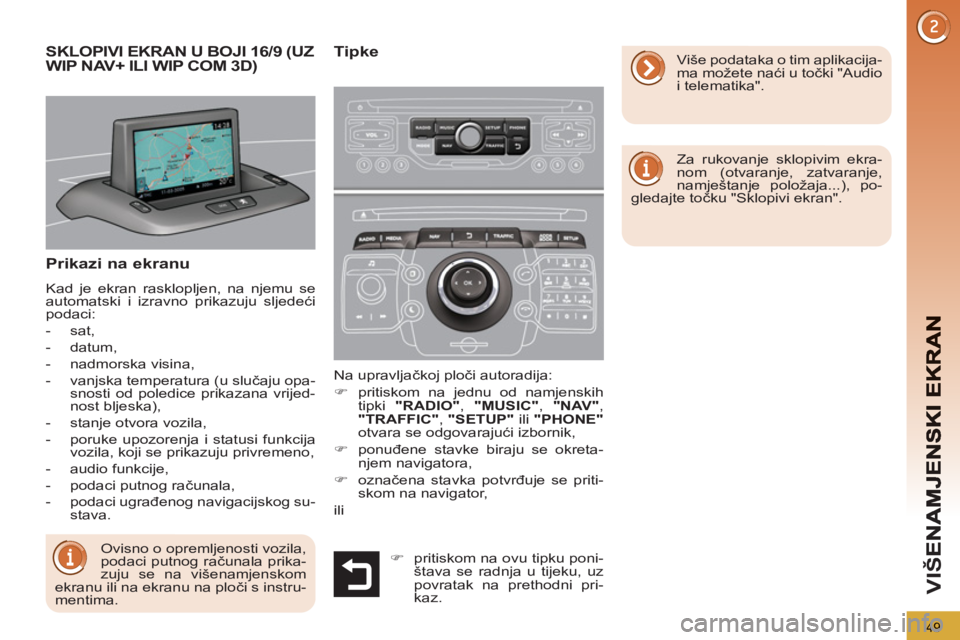

Page 51 of 352
49
VIŠ
Prikazi na ekranu
Kad je ekran rasklopljen, na njemu se
automatski i izravno prikazuju sljedeći
podaci:
- sat,
- datum,
- nadmorska visina,
- vanjska temperatura (u slučaju opa-
snosti od poledice prikazana vrijed-
nost bljeska),
- stanje otvora vozila,
- poruke upozorenja i statusi funkcija
vozila, koji se prikazuju privremeno,
- audio funkcije,
- podaci putnog računala,
- podaci ugrađenog navigacijskog su-
stava. Na upravljačkoj ploči autoradija:
)
pritiskom na jednu od namjenskih
tipki "RADIO"
, "MUSIC"
, "NAV"
,
"TRAFFIC"
, "SETUP"
ili "PHONE"
otvara se odgovarajući izbornik,
)
ponuđene stavke biraju se okreta-
njem navigatora,
)
označena stavka potvrđuje se priti-
skom na navigator,
ili
SKLOPIVI EKRAN U BOJI 16/9 (UZ
WIP NAV+ ILI WIP COM 3D) Tipke
Za rukovanje sklopivim ekra-
nom (otvaranje, zatvaranje,
namještanje položaja...), po-
gledajte točku "Sklopivi ekran".
Više podataka o tim aplikacija-
ma možete naći u točki "Audio
i telematika".
Ovisno o opremljenosti vozila,
podaci putnog računala prika-
zuju se na višenamjenskom
ekranu ili na ekranu na ploči s instru-
mentima.
)
pritiskom na ovu tipku poni-
štava se radnja u tijeku, uz
povratak na prethodni pri-
kaz.

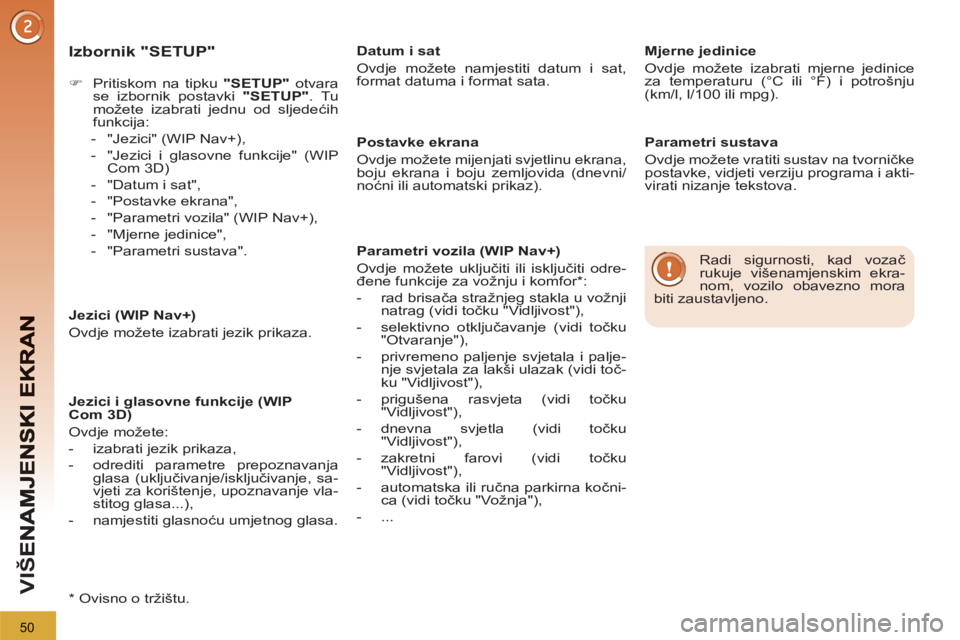

Page 52 of 352
50
VIŠ
Izbornik "SETUP"
)
Pritiskom na tipku "SETUP"
otvara
se izbornik postavki "SETUP"
. Tu
možete izabrati jednu od sljedećih
funkcija:
- "Jezici" (WIP Nav+),
- "Jezici i glasovne funkcije" (WIP
Com 3D)
- "Datum i sat",
- "Postavke ekrana",
- "Parametri vozila" (WIP Nav+),
- "Mjerne jedinice",
- "Parametri sustava".
Jezici (WIP Nav+)
Ovdje možete izabrati jezik prikaza.
Jezici i glasovne funkcije (WIP
Com 3D)
Ovdje možete:
- izabrati jezik prikaza,
- odrediti parametre prepoznavanja
glasa (uključivanje/isključivanje, sa-
vjeti za korištenje, upoznavanje vla-
stitog glasa...),
- namjestiti glasnoću umjetnog glasa.
Datum i sat
Ovdje možete namjestiti datum i sat,
format datuma i format sata.
Postavke ekrana
Ovdje možete mijenjati svjetlinu ekrana,
boju ekrana i boju zemljovida (dnevni/
noćni ili automatski prikaz).
Parametri vozila (WIP Nav+)
Ovdje možete uključiti ili isključiti odre-
đene funkcije za vožnju i komfor * :
- rad brisača stražnjeg stakla u vožnji
natrag (vidi točku "Vidljivost"),
- selektivno otključavanje (vidi to
čku
"Otvaranje"),
- privremeno paljenje svjetala i palje-
nje svjetala za lakši ulazak (vidi toč-
ku "Vidljivost"),
- prigušena rasvjeta (vidi točku
"Vidljivost"),
- dnevna svjetla (vidi točku
"Vidljivost"),
- zakretni farovi (vidi točku
"Vidljivost"),
- automatska ili ručna parkirna kočni-
ca (vidi točku "Vožnja"),
- ...
Radi sigurnosti, kad vozač
rukuje višenamjenskim ekra-
nom, vozilo obavezno mora
biti zaustavljeno.
Mjerne jedinice
Ovdje možete izabrati mjerne jedinice
za temperaturu (°C ili °F) i potrošnju
(km/l, l/100 ili mpg).
Parametri sustava
Ovdje možete vratiti sustav na tvorničke
postavke, vidjeti verziju programa i akti-
virati nizanje tekstova.
*
Ovisno o tržištu.
Page 53 of 352
51
VIŠ

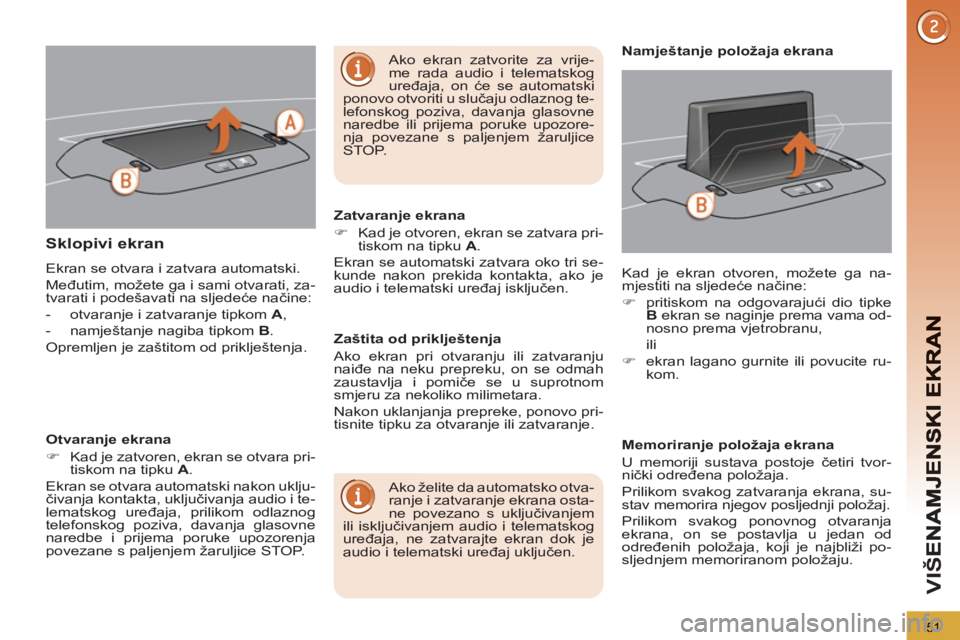

Sklopivi ekran
Ekran se otvara i zatvara automatski.
Međutim, možete ga i sami otvarati, za-
tvarati i podešavati na sljedeće načine:
- otvaranje i zatvaranje tipkom A
,
- namještanje nagiba tipkom B
.
Opremljen je zaštitom od priklještenja.
Otvaranje ekrana
)
Kad je zatvoren, ekran se otvara pri-
tiskom na tipku A
.
Ekran se otvara automatski nakon uklju-
čivanja kontakta, uključivanja audio i te-
lematskog uređaja, prilikom odlaznog
telefonskog poziva, davanja glasovne
naredbe i prijema poruke upozorenja
povezane s paljenjem žaruljice STOP.
Zatvaranje ekrana
)
Kad je otvoren, ekran se zatvara pri-
tiskom na tipku A
.
Ekran se automatski zatvara oko tri se-
kunde nakon prekida kontakta, ako je
audio i telematski uređaj isključen.
Ako želite da automatsko otva-
ranje i zatvaranje ekrana osta-
ne povezano s uključivanjem
ili isključivanjem audio i telematskog
uređaja, ne zatvarajte ekran dok je
audio i telematski uređaj uključen. Kad je ekran otvoren, možete ga na-
mjestiti na sljedeće načine:
)
pritiskom na odgovarajući dio tipke
B
ekran se naginje prema vama od-
nosno prema vjetrobranu,
ili
)
ekran lagano gurnite ili povucite ru-
kom.
Namještanje položaja ekrana
Zaštita od priklještenja
Ako ekran pri otvaranju ili zatvaranju
naiđe na neku prepreku, on se odmah
zaustavlja i pomiče se u suprotnom
smjeru za nekoliko milimetara.
Nakon uklanjanja prepreke, ponovo pri-
tisnite tipku za otvaranje ili zatvaranje.
Memoriranje položaja ekrana
U memoriji sustava postoje četiri tvor-
nički određena položaja.
Prilikom svakog zatvaranja ekrana, su-
stav memorira njegov posljednji položaj.
Prilikom svakog ponovnog otvaranja
ekrana, on se postavlja u jedan od
određenih položaja, koji je najbliži po-
sljednjem memoriranom položaju.
Ako ekran zatvorite za vrije-
me rada audio i telematskog
uređaja, on će se automatski
ponovo otvoriti u slučaju odlaznog te-
lefonskog poziva, davanja glasovne
naredbe ili prijema poruke upozore-
nja povezane s paljenjem žaruljice
STOP.

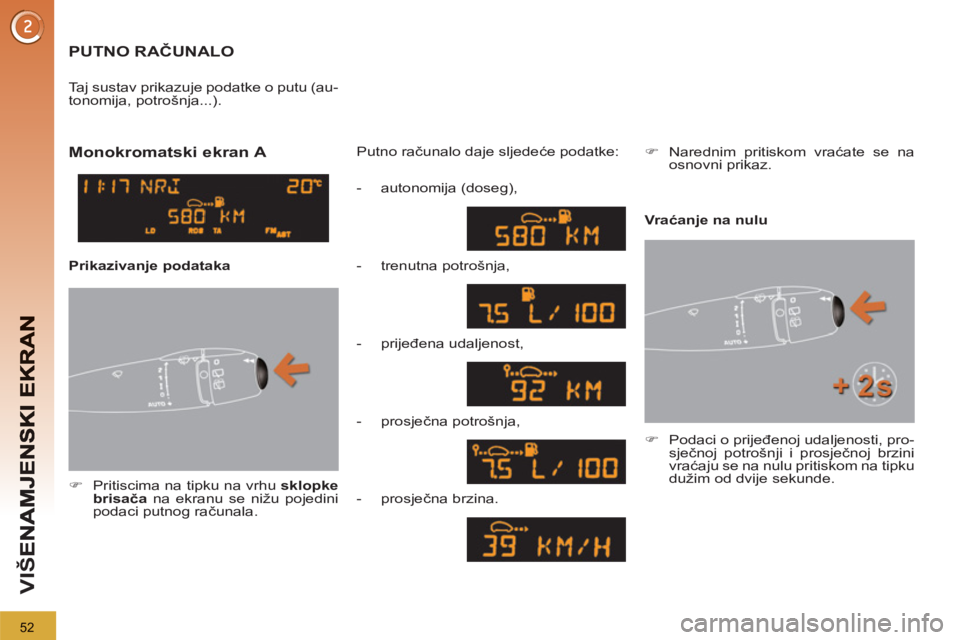

Page 54 of 352
52
VIŠ
PUTNO RAČUNALO
)
Pritiscima na tipku na vrhu sklopke
brisača
na ekranu se nižu pojedini
podaci putnog računala.
Putno računalo daje sljedeće podatke:
Taj sustav prikazuje podatke o putu (au-
tonomija, potrošnja...).
)
Podaci o prijeđenoj udaljenosti, pro-
sječnoj potrošnji i prosječnoj brzini
vraćaju se na nulu pritiskom na tipku
dužim od dvije sekunde.
Monokromatski ekran A
Vr aćanje na nulu
Prikazivanje podataka - autonomija (doseg),
- trenutna potrošnja,
- prijeđena udaljenost,
- prosječna potrošnja,
- prosječna brzina.
)
Narednim pritiskom vraćate se na
osnovni prikaz.

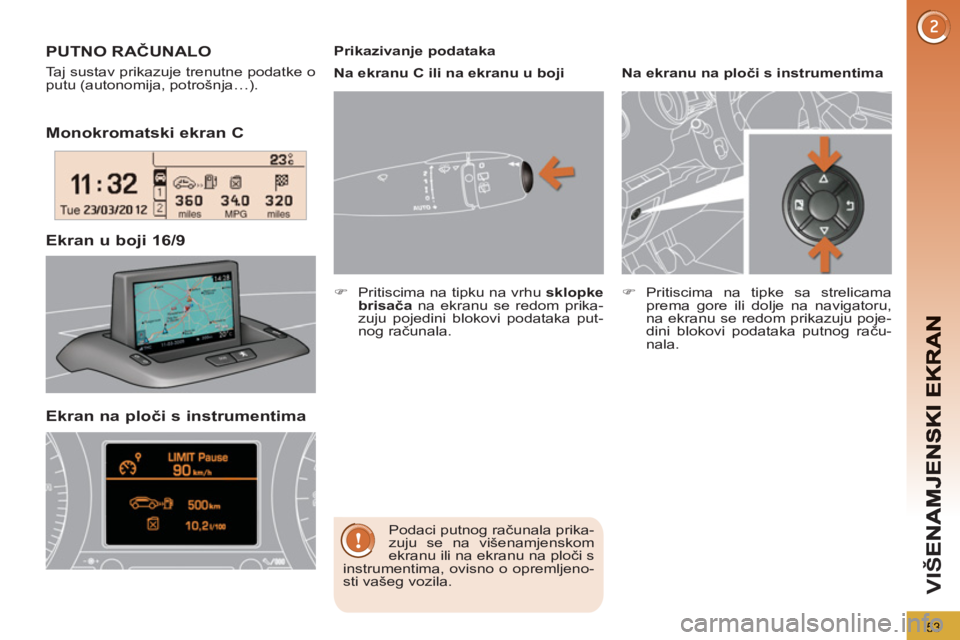

Page 55 of 352
53
VIŠ
Monokromatski ekran C
Ekran u bo
ji 16/9
PUTNO RAČUNALO
Taj sustav prikazuje trenutne podatke o
putu (autonomija, potrošnja…).
Podaci putnog računala prika-
zuju se na višenamjenskom
ekranu ili na ekranu na ploči s
instrumentima, ovisno o opremljeno-
sti vašeg vozila.
Ekran na ploči s instrumentima
Prikazivanje podataka
Na ekranu C ili na ekranu u boji
)
Pritiscima na tipku na vrhu sklopke
brisača
na ekranu se redom prika-
zuju pojedini blokovi podataka put-
nog računala.
Na ekranu na ploči s instrumentima
)
Pritiscima na tipke sa strelicama
prema gore ili dolje na navigatoru,
na ekranu se redom prikazuju poje-
dini blokovi podataka putnog raču-
nala.

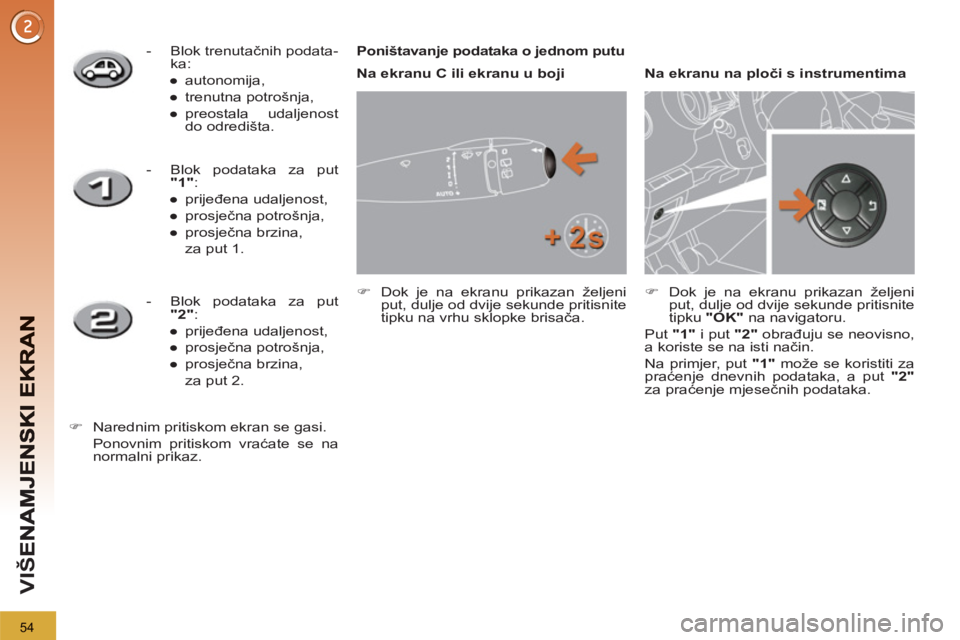

Page 56 of 352
54
VIŠ
- Blok trenutačnih podata-
ka:
●
autonomija,
●
trenutna potrošnja,
●
preostala udaljenost
do odredišta.
- Blok podataka za put
"1"
:
●
prijeđena udaljenost,
●
prosječna potrošnja,
●
prosječna brzina,
za put 1.
- Blok podataka za put
"2"
:
●
prijeđena udaljenost,
●
prosječna potrošnja,
●
prosječna brzina,
za put 2.
)
Narednim pritiskom ekran se gasi.
Ponovnim pritiskom vraćate se na
normalni prikaz.
Poništavanje podataka o jednom putu
)
Dok je na ekranu prikazan željeni
put, dulje od dvije sekunde pritisnite
tipku na vrhu sklopke brisača.
)
Dok je na ekranu prikazan željeni
put, dulje od dvije sekunde pritisnite
tipku "OK"
na navigatoru.
Put "1"
i put "2"
obrađuju se neovisno,
a koriste se na isti način.
Na primjer, put "1"
može se koristiti za
praćenje dnevnih podataka, a put "2"
za praćenje mjesečnih podataka.
Na ekranu C ili ekranu u boji
Na ekranu na ploči s instrumentima

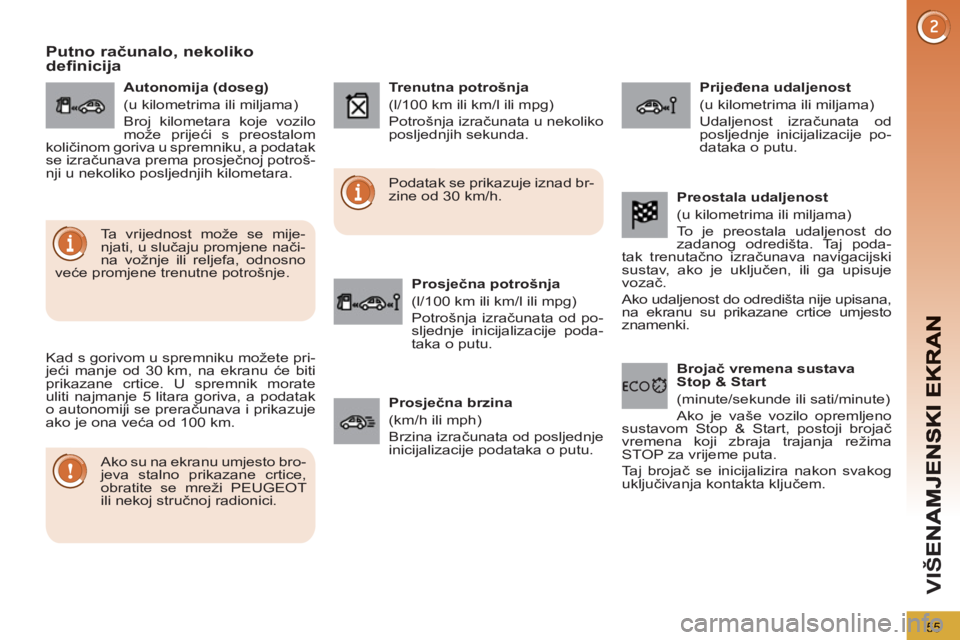

Page 57 of 352
55
VIŠ
Putno računalo, nekolikodefinicija
Kad s gorivom u spremniku možete pri-
jeći manje od 30 km, na ekranu će biti
prikazane crtice. U spremnik morate
uliti najmanje 5 litara goriva, a podatak
o autonomiji se preračunava i prikazuje
ako je ona veća od 100 km.
Ako su na ekranu umjesto bro-
jeva stalno prikazane crtice,
obratite se mreži PEUGEOT
ili nekoj stručnoj radionici.
Podatak se prikazuje iznad br-
zine od 30 km/h.
Ta vrijednost može se mije-
njati, u slučaju promjene nači-
na vožnje ili reljefa, odnosno
veće promjene trenutne potrošnje.
Autonomija (doseg)
(u kilometrima ili miljama)
Broj kilometara koje vozilo
može prijeći s preostalom
količinom goriva u spremniku, a podatak
se izračunava prema prosječnoj potroš-
nji u nekoliko posljednjih kilometara.
Trenutna potrošnja
(l/100 km ili km/l ili mpg)
Potrošnja izračunata u nekoliko
posljednjih sekunda.
Prosječna potrošnja
(l/100 km ili km/l ili mpg)
Potrošnja izračunata od po-
sljednje inicijalizacije poda-
taka o putu.
Prijeđena udaljenost
(u kilometrima ili miljama)
Udaljenost izračunata od
posljednje inicijalizacije po-
dataka o putu.
Prosječna brzina
(km/h ili mph)
Brzina izračunata od posljednje
inicijalizacije podataka o putu.
Preostala udaljenost
(u kilometrima ili miljama)
To je preostala udaljenost do
zadanog odredišta. Taj poda-
tak trenutačno izračunava navigacijski
sustav, ako je uključen, ili ga upisuje
vozač.
Ako udaljenost do odredišta nije upisana,
na ekranu su prikazane crtice umjesto
znamenki.
Brojač vremena sustava
Stop & Start
(minute/sekunde ili sati/minute)
Ako je vaše vozilo opremljeno
sustavom Stop & Start, postoji brojač
vremena koji zbraja trajanja režima
STOP za vrijeme puta.
Taj brojač se inicijalizira nakon svakog
uključivanja kontakta ključem.

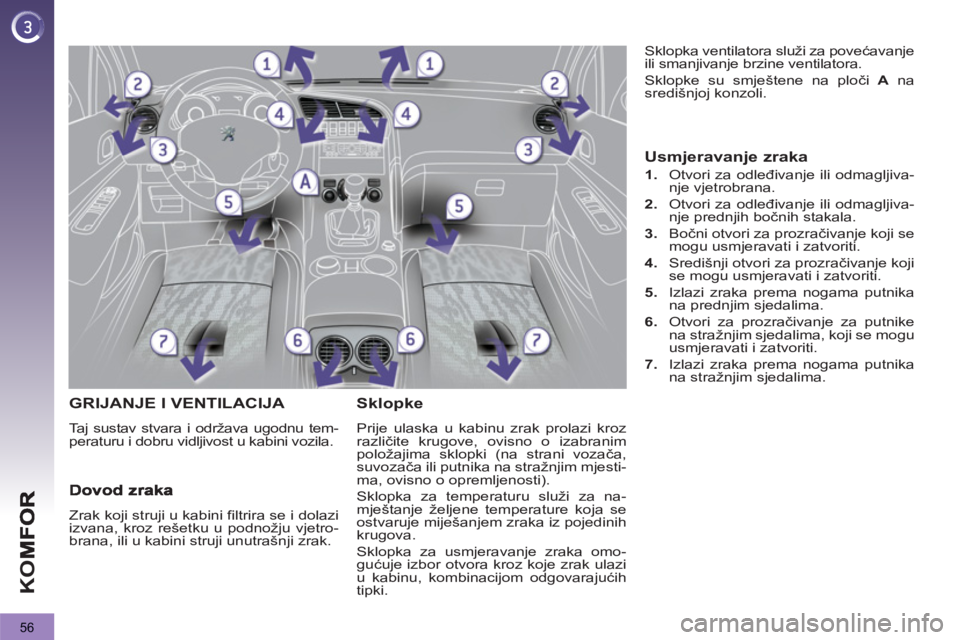

Page 58 of 352
56
K
O
GRIJANJE I VENTILACIJA
Taj sustav stvara i održava ugodnu tem-
peraturu i dobru vidljivost u kabini vozila.
Sklopke
Prije ulaska u kabinu zrak prolazi kroz
različite krugove, ovisno o izabranim
položajima sklopki (na strani vozača,
suvozača ili putnika na stražnjim mjesti-
ma, ovisno o opremljenosti).
Sklopka za temperaturu služi za na-
mještanje željene temperature koja se
ostvaruje miješanjem zraka iz pojedinih
krugova.
Sklopka za usmjeravanje zraka omo-
gućuje izbor otvora kroz koje zrak ulazi
u kabinu, kombinacijom odgovarajućih
tipki. Sklopka ventilatora služi za povećavanje
ili smanjivanje brzine ventilatora.
Sklopke su smještene na ploči A
na
središnjoj konzoli.
Zrak koji struji u kabini filtrira se i dolazi
izvana, kroz rešetku u podnožju vjetro-
brana, ili u kabini struji unutrašnji zrak.
Usmjeravanje zraka
1.
Otvori za odleđivanje ili odmagljiva-
nje vjetrobrana.
2.
Otvori za odleđivanje ili odmagljiva-
nje prednjih bočnih stakala.
3.
Bočni otvori za prozračivanje koji se
mogu usmjeravati i zatvoriti.
4.
Središnji otvori za prozračivanje koji
se mogu usmjeravati i zatvoriti.
5.
Izlazi zraka prema nogama putnika
na prednjim sjedalima.
6.
Otvori za prozračivanje za putnike
na stražnjim sjedalima, koji se mogu
usmjeravati i zatvoriti.
7.
Izlazi zraka prema nogama putnika
na stražnjim sjedalima.
Page 59 of 352
57
K
O

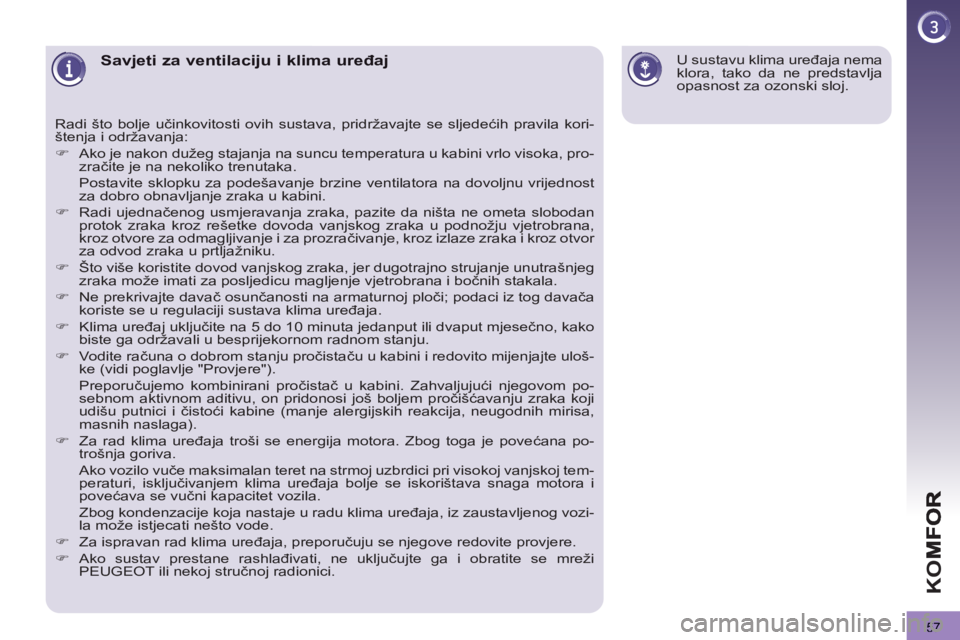

Savjeti za ventilaciju i klima uređaj
Radi što bolje učinkovitosti ovih sustava, pridržavajte se sljedećih pravila kori-
štenja i održavanja:
)
Ako je nakon dužeg stajanja na suncu temperatura u kabini vrlo visoka, pro-
zračite je na nekoliko trenutaka.
Postavite sklopku za podešavanje brzine ventilatora na dovoljnu vrijednost
za dobro obnavljanje zraka u kabini.
)
Radi ujednačenog usmjeravanja zraka, pazite da ništa ne ometa slobodan
protok zraka kroz rešetke dovoda vanjskog zraka u podnožju vjetrobrana,
kroz otvore za odmagljivanje i za prozračivanje, kroz izlaze zraka i kroz otvor
za odvod zraka u prtljažniku.
)
Što više koristite dovod vanjskog zraka, jer dugotrajno strujanje unutrašnjeg
zraka može imati za posljedicu magljenje vjetrobrana i bočnih stakala.
)
Ne prekrivajte davač osunčanosti na armaturnoj ploči; podaci iz tog davača
koriste se u regulaciji sustava klima uređaja.
)
Klima uređaj uključite na 5 do 10 minuta jedanput ili dvaput mjesečno, kako
biste ga održavali u besprijekornom radnom stanju.
)
Vodite računa o dobrom stanju pročistaču u kabini i redovito mijenjajte uloš-
ke (vidi poglavlje "Provjere").
Preporučujemo kombinirani pročistač u kabini. Zahvaljujući njegovom po-
sebnom aktivnom aditivu, on pridonosi još boljem pročišćavanju zraka koji
udišu putnici i čistoći kabine (manje alergijskih reakcija, neugodnih mirisa,
masnih naslaga).
)
Za rad klima uređaja troši se energija motora. Zbog toga je povećana po-
trošnja goriva.
Ako vozilo vuče maksimalan teret na strmoj uzbrdici pri visokoj vanjskoj tem-
peraturi, isključivanjem klima uređ
aja bolje se iskorištava snaga motora i
povećava se vučni kapacitet vozila.
Zbog kondenzacije koja nastaje u radu klima uređaja, iz zaustavljenog vozi-
la može istjecati nešto vode.
)
Za ispravan rad klima uređaja, preporučuju se njegove redovite provjere.
)
Ako sustav prestane rashlađivati, ne uključujte ga i obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
U sustavu klima uređaja nema
klora, tako da ne predstavlja
opasnost za ozonski sloj.
Page 60 of 352
58
K
O
2. Podešavanje brzine ventilatora
)
Okretanjem sklopke od
položaja 1
do 5
namjestite
najugodniji protok zraka.
Prema vjetrobranu, bočnim
staklima i nogama putnika na
prednjim i stražnjim sjedalima. Prema nogama putnika na
prednjim i stražnjim sjedalima.
(zatvaranjem otvora za pro-
zračivanje pojačava se protok
prema nogama).
Kroz srednje, bočne i stražnje
otvore za prozračivanje.
)
Okrećite sklopku od pla-
vog područja (hlađenje)
do crvenog (grijanje) i na-
mjestite temperaturu koja
vam najviše odgovara.
Prema vjetrobranu i bočnim
staklima.
1. Podešavanje temperature
Sklopka usmjeravanja zraka
može se postaviti i u neki me-
đupoložaj.
Klima uređaj može raditi samo uz
pokrenut motor.
4. Dovod vanjskog zraka/strujanje
unutrašnjeg zraka
Dovodom vanjskog zraka smanjuje se
mogućnost magljenja vjetrobrana i boč-
nih stakala.
Strujanjem unutrašnjeg zraka kabina je izoli-
rana od vanjskih neugodnih mirisa i dima.
Što prije uključite dovod vanjskog zraka,
kako ne bi došlo do pogoršanja kvalitete
zraka u kabini i do magljenja stakala.
)
Ako sklopku ventilatora
postavite u položaj 0
, su-
stav se isključuje, a toplin-
ski komfor više nije pod
nadzorom. Osjetit ćete
samo blago strujanje zra-
ka uslijed kretanja vozila.
3. Podešavanje usmjeravanja zraka
)
Pritiskom na tipku uključu-
je se strujanje unutrašnjeg
zraka. Žaruljica se pali.
)
Ponovnim pritiskom na istu tipku
uključuje se dovod vanjskog zraka.
Žaruljica se gasi.
RUČNI KLIMA UREĐAJ
