Page 61 of 352
59
K
O

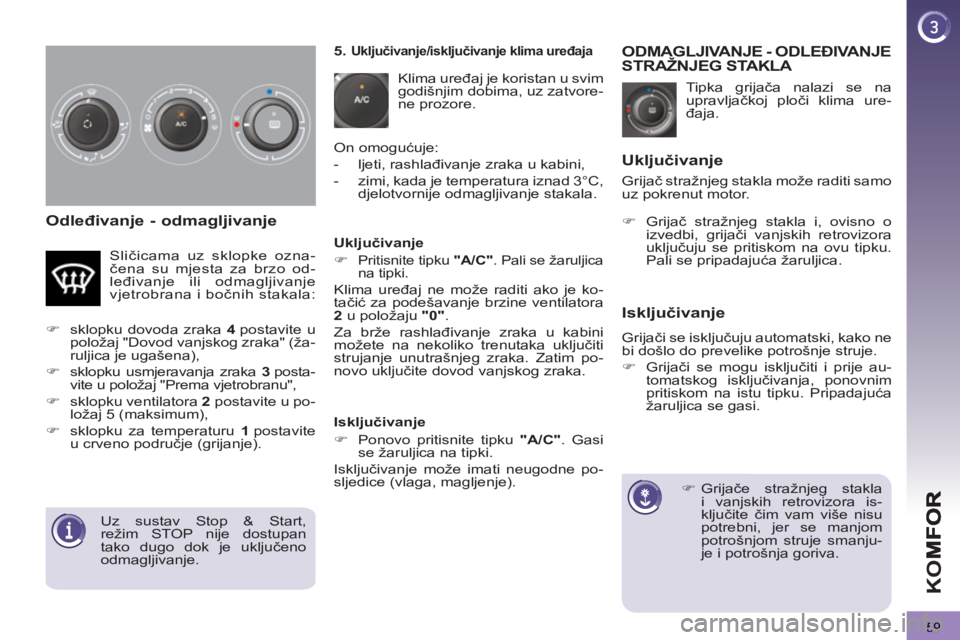

Odleđivanje - odmagljivanje
Tipka grijača nalazi se na
upravljačkoj ploči klima ure-
đaja.
ODMAGLJIVANJE - ODLEĐIVANJE
STRAŽNJEG STAKLA
)
Grijače stražnjeg stakla
i vanjskih retrovizora is-
ključite čim vam više nisu
potrebni, jer se manjom
potrošnjom struje smanju-
je i potrošnja goriva.
Uključivanje
Iskl
jučivanje
Grijači se isključuju automatski, kako ne
bi došlo do prevelike potrošnje struje.
)
Grijači se mogu isključiti i prije au-
tomatskog isključivanja, ponovnim
pritiskom na istu tipku. Pripadajuća
žaruljica se gasi.
5.
Uključivanje/isključivanje klima uređaja
Klima uređaj je koristan u svim
godišnjim dobima, uz zatvore-
ne prozore.
On omogućuje:
- ljeti, rashlađivanje zraka u kabini,
- zimi, kada je temperatura iznad 3°C,
djelotvornije odmagljivanje stakala.
Isključivanje
)
Ponovo pritisnite tipku "A/C"
. Gasi
se žaruljica na tipki.
Isključivanje može imati neugodne po-
sljedice (vlaga, magljenje).
Uključivanje
)
Pritisnite tipku "A/C"
. Pali se žaruljica
na tipki.
Klima uređaj ne može raditi ako je ko-
tačić za podešavanje brzine ventilatora
2
u položaju "0"
.
Za brže rashlađivanje zraka u kabini
možete na nekoliko trenutaka uključiti
strujanje unutrašnjeg zraka. Zatim po-
novo uključite dovod vanjskog zraka. Sličicama uz sklopke ozna-
čena su mjesta za brzo od-
leđivanje ili odmagljivanje
vjetrobrana i bočnih stakala:
)
sklopku dovoda zraka 4
postavite u
položaj "Dovod vanjskog zraka" (ža-
ruljica je ugašena),
)
sklopku usmjeravanja zraka 3
posta-
vite u položaj "Prema vjetrobranu",
)
sklopku ventilatora 2
postavite u po-
ložaj 5 (maksimum),
)
sklopku za temperaturu 1
postavite
u crveno područje (grijanje).
Uz sustav Stop & Start,
režim STOP nije dostupan
tako dugo dok je uključeno
odmagljivanje.
)
Grijač stražnjeg stakla i, ovisno o
izvedbi, grijači vanjskih retrovizora
uključuju se pritiskom na ovu tipku.
Pali se pripadajuća žaruljica.
Grijač stražnjeg stakla može raditi samo
uz pokrenut motor.
Page 62 of 352
60
K
O
Ako je nakon ulaska u vozilo
temperatura u kabini znatno
niža ili viša od ugodne, nije
potrebno mijenjati prikazanu vrijed-
nost za brže postizanje željene tem-
perature, jer će sustav iskoristiti sve
svoje mogućnosti kako bi se što prije
smanjila temperaturna razlika.
Klima uređaj može raditi samo ako je
motor pokrenut. Vozač i suvozač mogu zada-
vati različite vrijednosti tempe-
rature, svaki za svoju stranu.
)
Okretanjem kotačića 2
ili 3
ulijevo
vrijednost se smanjuje, a okretanjem
udesno vrijednost se povećava.
Najugodnije ćete se osjećati ako vrijed-
nost namjestite na oko 21. Međutim,
ovisno o vašim potrebama, uobičajeni
raspon je od 18 do 24.
Preporučujemo da razlika između lijeve
i desne strane ne bude veća od 3.
4. Automatski program "vidljivost"
U nekim slučajima (vlaga,
velik broj putnika, led...), au-
tomatski program "komfor"
možda neće moći dovoljno
brzo odmagliti ili odlediti vje-
trobran i bočna stakla.
)
U tom slučaju uključite automatski
program "vidljivost".
Sustav automatski upravlja hlađenjem,
dovodom vanjskog zraka i njegovim
protokom, i optimalno ga usmjerava
prema vjetrobranu i bočnim staklima.
Automatski način rada
)
Pritisnite tipku "AUTO"
.
Pali se žaruljica na tipki.
2-3. Podešavanje na strani vozača-
suvozača

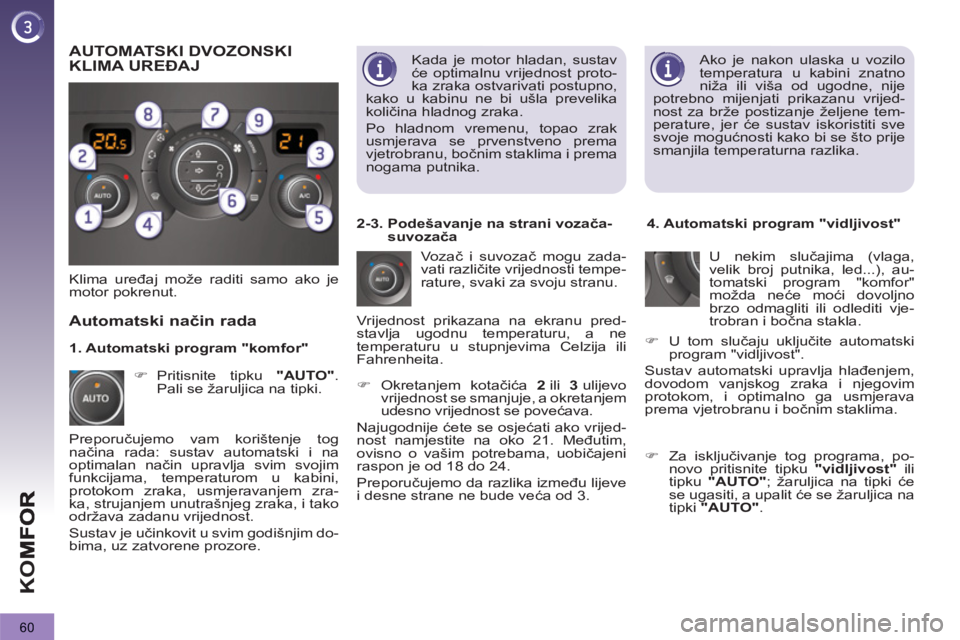

AUTOMATSKI DVOZONSKI KLIMA UREĐAJ
Preporučujemo vam korištenje tog
načina rada: sustav automatski i na
optimalan način upravlja svim svojim
funkcijama, temperaturom u kabini,
protokom zraka, usmjeravanjem zra-
ka, strujanjem unutrašnjeg zraka, i tako
održava zadanu vrijednost.
Sustav je učinkovit u svim godišnjim do-
bima, uz zatvorene prozore. Vrijednost prikazana na ekranu pred-
stavlja ugodnu temperaturu, a ne
temperaturu u stupnjevima Celzija ili
Fahrenheita.
)
Za isključivanje tog programa, po-
novo pritisnite tipku "vidljivost"
ili
tipku "AUTO"
; žaruljica na tipki će
se ugasiti, a upalit će se žaruljica na
tipki "AUTO"
.
1. Automatski program "komfor"
Kada je motor hladan, sustav
će optimalnu vrijednost proto-
ka zraka ostvarivati postupno,
kako u kabinu ne bi ušla prevelika
količina hladnog zraka.
Po hladnom vremenu, topao zrak
usmjerava se prvenstveno prema
vjetrobranu, bočnim staklima i prema
nogama putnika.

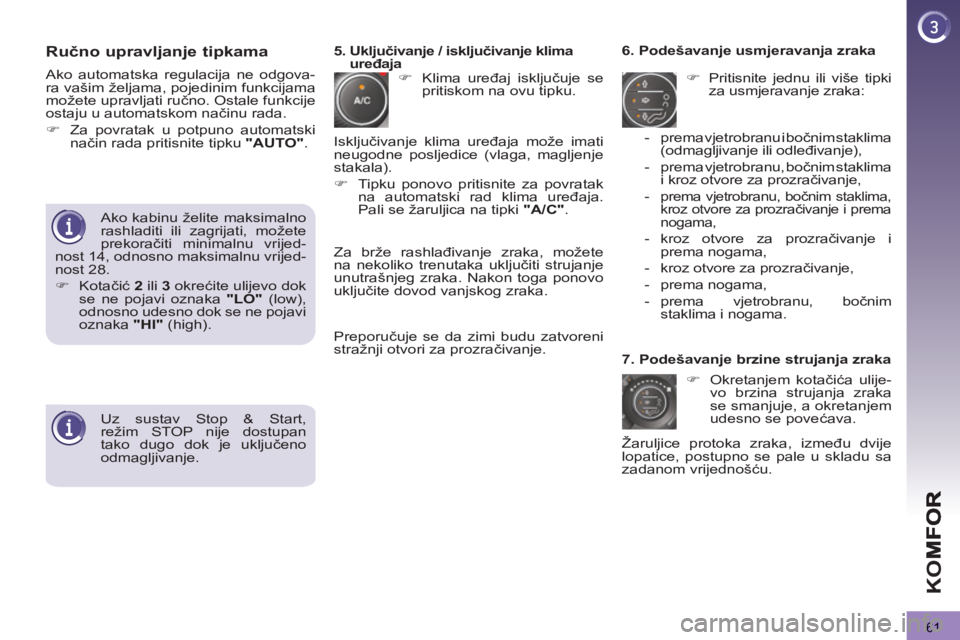

Page 63 of 352
61
K
O
Ručno upravljanje tipkama
)
Klima uređaj isključuje se
pritiskom na ovu tipku.
6. Podešavanje usmjeravanja zraka
)
Pritisnite jednu ili više tipki
za usmjeravanje zraka:
7. Podešavanje brzine strujanja zraka
)
Okretanjem kotačića ulije-
vo brzina strujanja zraka
se smanjuje, a okretanjem
udesno se povećava.
5. Uključivanje / isključivanje klima
uređaja
- prema vjetrobranu i bočnim staklima
(odmagljivanje ili odleđivanje),
- prema vjetrobranu, bočnim staklima
i kroz otvore za prozračivanje,
- prema vjetrobranu, bočnim staklima,
kroz otvore za prozračivanje i prema
nogama,
- kroz otvore za prozračivanje i
prema nogama,
- kroz otvore za prozračivanje,
- prema nogama,
- prema vjetrobranu, bočnim
staklima i nogama.
Žaruljice protoka zraka, između dvije
lopatice, postupno se pale u skladu sa
zadanom vrijednošću.
Ako kabinu želite maksimalno
rashladiti ili zagrijati, možete
prekoračiti minimalnu vrijed-
nost 14, odnosno maksimalnu vrijed-
nost 28.
)
Kotačić 2
ili 3
okrećite ulijevo dok
se ne pojavi oznaka "LO"
(low),
odnosno udesno dok se ne pojavi
oznaka "HI"
(high).
Isključivanje klima uređaja može imati
neugodne posljedice (vlaga, magljenje
stakala).
)
Tipku ponovo pritisnite za povratak
na automatski rad klima uređaja.
Pali se žaruljica na tipki "A/C"
.
Uz sustav Stop & Start,
režim STOP nije dostupan
tako dugo dok je uključeno
odmagljivanje.
Ako automatska regulacija ne odgova-
ra vašim željama, pojedinim funkcijama
možete upravljati ručno. Ostale funkcije
ostaju u automatskom načinu rada.
)
Za povratak u potpuno automatski
način rada pritisnite tipku "AUTO"
.
Za brže rashlađivanje zraka, možete
na nekoliko trenutaka uklju
čiti strujanje
unutrašnjeg zraka. Nakon toga ponovo
uključite dovod vanjskog zraka.
Preporučuje se da zimi budu zatvoreni
stražnji otvori za prozračivanje.
Page 64 of 352
62
K
O

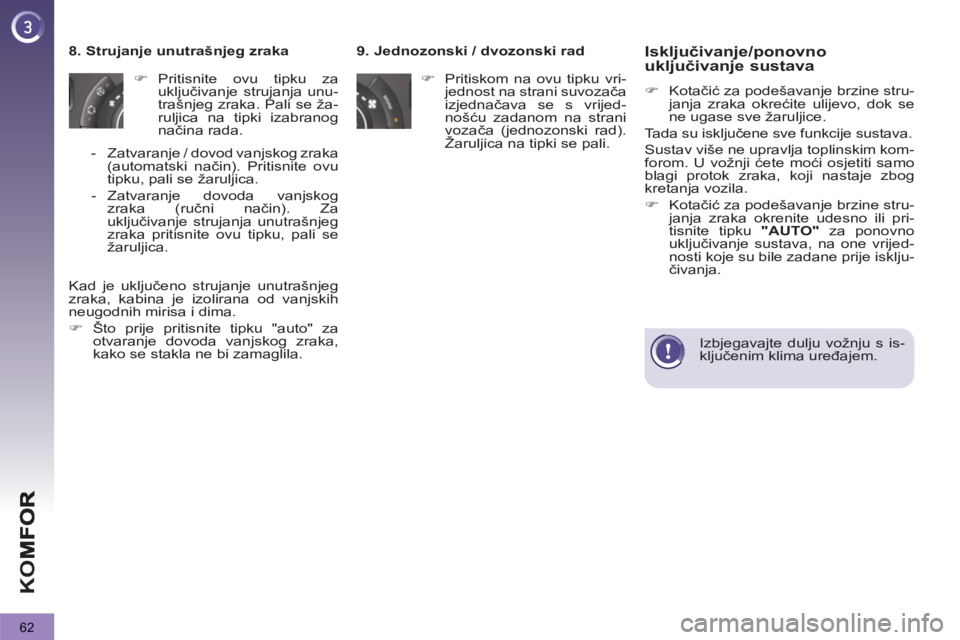

9. Jednozonski / dvozonski rad
)
Pritiskom na ovu tipku vri-
jednost na strani suvozača
izjednačava se s vrijed-
nošću zadanom na strani
vozača (jednozonski rad).
Žaruljica na tipki se pali.
8. Strujanje unutrašnjeg zraka
)
Pritisnite ovu tipku za
uključivanje strujanja unu-
trašnjeg zraka. Pali se ža-
ruljica na tipki izabranog
načina rada.
- Zatvaranje / dovod vanjskog zraka
(automatski način). Pritisnite ovu
tipku, pali se žaruljica.
- Zatvaranje dovoda vanjskog
zraka (ručni način). Za
uključivanje strujanja unutrašnjeg
zraka pritisnite ovu tipku, pali se
žaruljica.
Isključivanje/ponovno uključivanje sustava
)
Kotačić za podešavanje brzine stru-
janja zraka okrećite ulijevo, dok se
ne ugase sve žaruljice.
Tada su isključene sve funkcije sustava.
Sustav više ne upravlja toplinskim kom-
forom. U vožnji ćete moći osjetiti samo
blagi protok zraka, koji nastaje zbog
kretanja vozila.
)
Kotačić za podešavanje brzine stru-
janja zraka okrenite udesno ili pri-
tisnite tipku "AUTO"
za ponovno
uključivanje sustava, na one vrijed-
nosti koje su bile zadane prije isklju-
čivanja.
Izbjegavajte dulju vožnju s is-
ključenim klima uređajem.
Kad je uključeno strujanje unutrašnjeg
zraka, kabina je izolirana od vanjskih
neugodnih mirisa i dima.
)
Što prije pritisnite tipku "auto" za
otvaranje dovoda vanjskog zraka,
kako se stakla ne bi zamaglila.
Page 65 of 352
63
K
O

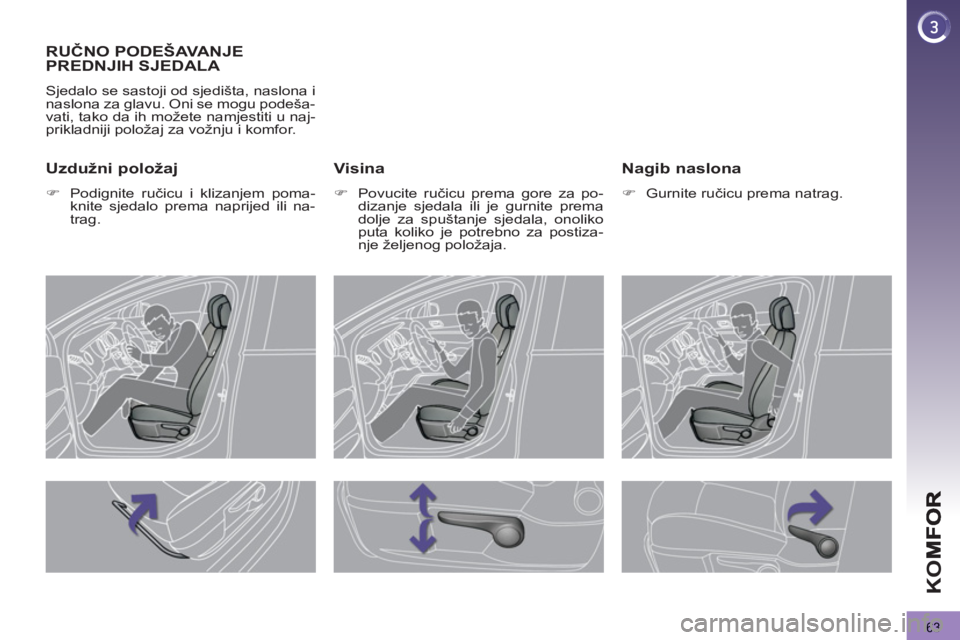

RUČNO PODEŠAVANJE PREDNJIH SJEDALA
Sjedalo se sastoji od sjedišta, naslona i
naslona za glavu. Oni se mogu podeša-
vati, tako da ih možete namjestiti u naj-
prikladniji položaj za vožnju i komfor.
Visina
)
Povucite ručicu prema gore za po-
dizanje sjedala ili je gurnite prema
dolje za spuštanje sjedala, onoliko
puta koliko je potrebno za postiza-
nje željenog položaja.
Nagib naslona
)
Gurnite ručicu prema natrag.
Uzdužni položaj
)
Podignite ručicu i klizanjem poma-
knite sjedalo prema naprijed ili na-
trag.
Page 66 of 352
64
K
O
ELEKTRIČNA PODEŠAVANJA
SJEDALA VOZAČA
Sjedalo se sastoji od sjedišta, naslona i
naslona za glavu. Oni se mogu podeša-
vati, tako da se mogu namjestiti u naj-
prikladniji položaj za vožnju i komfor.
Uzdužni položaj
)
Gurnite prekidač prema naprijed ili
prema natrag za pomicanje sjedala
klizanjem.
Visina i nagib sjedišta
)
Podignite ili spustite stražnji dio pre-
kidača do željene visine.
)
Podignite ili spustite prednji dio pre-
kidača do željenog nagiba.
Nagib naslona
)
Za namještanje nagiba naslona za-
krenite prekidač prema naprijed ili
prema natrag.
Električne funkcije sjedala
ostaju aktivne oko jednu mi-
nutu nakon otvaranja prednjih
vrata. One se isključuju oko jednu
minutu nakon prekida kontakta i u
štedljivom načinu rada.
Za njihovo ponovno uključivanje po-
trebno je uključiti kontakt.
Page 67 of 352
65
K
O

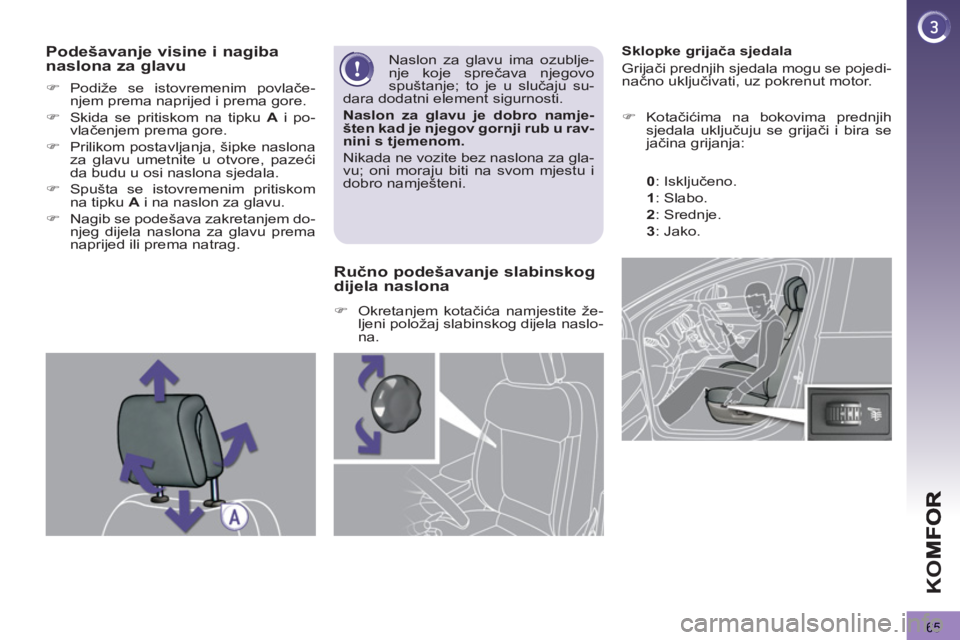

Sklopke grijača sjedala
Grijači prednjih sjedala mogu se pojedi-
načno uključivati, uz pokrenut motor.
)
Kotačićima na bokovima prednjih
sjedala uključuju se grijači i bira se
jačina grijanja:
0
: Isključeno.
1
: Slabo.
2
: Srednje.
3
: Jako.
Podešavanje visine i nagiba
naslona za glavu
)
Podiže se istovremenim povlače-
njem prema naprijed i prema gore.
)
Skida se pritiskom na tipku A
i po-
vlačenjem prema gore.
)
Prilikom postavljanja, šipke naslona
za glavu umetnite u otvore, pazeći
da budu u osi naslona sjedala.
)
Spušta se istovremenim pritiskom
na tipku A
i na naslon za glavu.
)
Nagib se podešava zakretanjem do-
njeg dijela naslona za glavu prema
naprijed ili prema natrag.
Naslon za glavu ima ozublje-
nje koje sprečava njegovo
spuštanje; to je u slučaju su-
dara dodatni element sigurnosti.
Naslon za glavu je dobro namje-
šten kad je njegov gornji rub u rav-
nini s tjemenom.
Nikada ne vozite bez naslona za gla-
vu; oni moraju biti na svom mjestu i
dobro namješteni.
Ručno podešavanje slabinskog
dijela naslona
)
Okretanjem kotačića namjestite že-
ljeni položaj slabinskog dijela naslo-
na.
Page 68 of 352
66
K
O

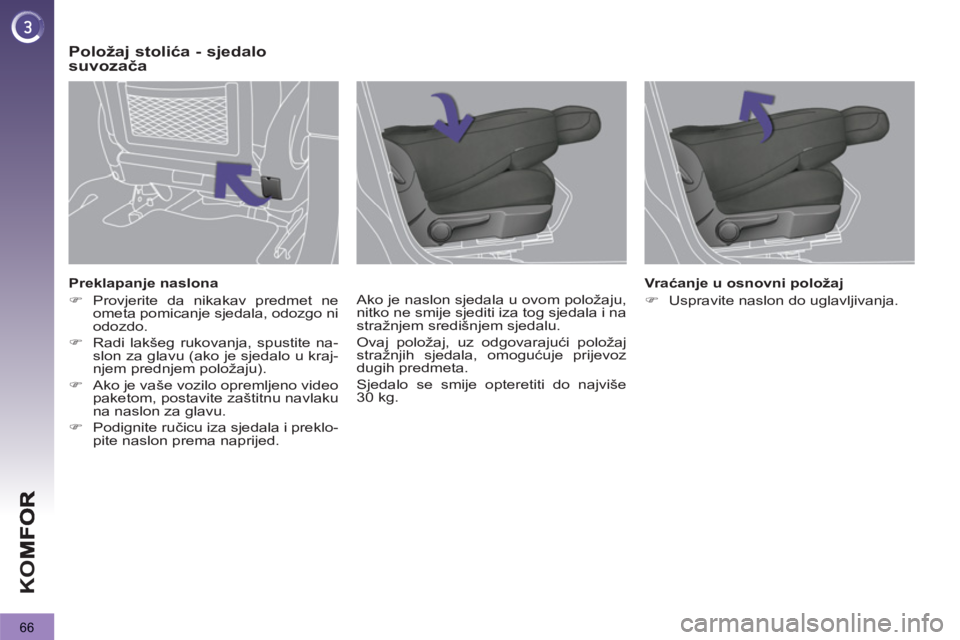

Preklapanje naslona
)
Provjerite da nikakav predmet ne
ometa pomicanje sjedala, odozgo ni
odozdo.
)
Radi lakšeg rukovanja, spustite na-
slon za glavu (ako je sjedalo u kraj-
njem prednjem položaju).
)
Ako je vaše vozilo opremljeno video
paketom, postavite zaštitnu navlaku
na naslon za glavu.
)
Podignite ručicu iza sjedala i preklo-
pite naslon prema naprijed. Ako je naslon sjedala u ovom položaju,
nitko ne smije sjediti iza tog sjedala i na
stražnjem središnjem sjedalu.
Ovaj položaj, uz odgovarajući položaj
stražnjih sjedala, omogućuje prijevoz
dugih predmeta.
Sjedalo se smije opteretiti do najviše
30 kg.
Položaj stolića - sjedalo
suvozača
Vr aćanje u osnovni položaj
)
Uspravite naslon do uglavljivanja.
Page 69 of 352
67
K
O
Preklapanje sjedala izprtljažnika
Svaki dio klupe (1/3 ili 2/3) ima svoju
ručicu kojom se oslobađa naslon i sje-
dište iz prtljažnika.
)
Provjerite da ništa neće ometati pre-
klapanje naslona (naslon za glavu,
sigurnosni pojas...).
)
Također provjerite da nema nika-
kvog predmeta koji bi mogao ome-
tati pomicanje sjedala, odozdo ili
odozgo.
)
Povucite ručicu iz prtljažnika.

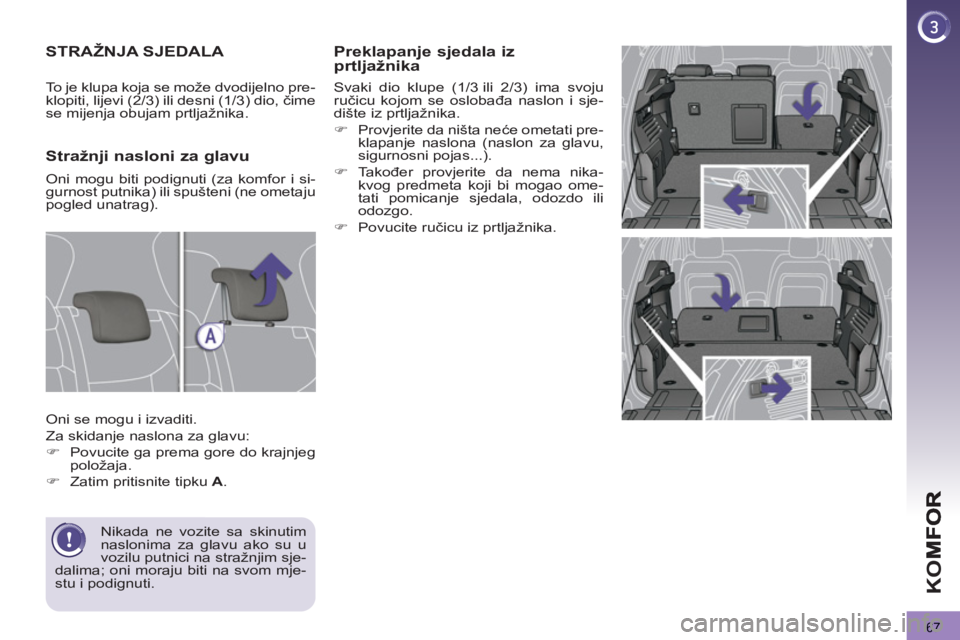

STRAŽNJA SJEDALA
Nikada ne vozite sa skinutim
naslonima za glavu ako su u
vozilu putnici na stražnjim sje-
dalima; oni moraju biti na svom mje-
stu i podignuti.
Stražnji nasloni za glavu
Oni se mogu i izvaditi.
Za skidanje naslona za glavu:
)
Povucite ga prema gore do krajnjeg
položaja.
)
Zatim pritisnite tipku A
.
To je klupa koja se može dvodijelno pre-
klopiti, lijevi (2/3) ili desni (1/3) dio, čime
se mijenja obujam prtljažnika.
Oni mogu biti podignuti (za komfor i si-
gurnost putnika) ili spušteni (ne ometaju
pogled unatrag).
Page 70 of 352
68
K
O
Sjedište se spušta, a naslon
ga prekriva; tako dobivate rav-
nu podnicu prtljažnika, ako je
pomična podnica u srednjem polo-
žaju.

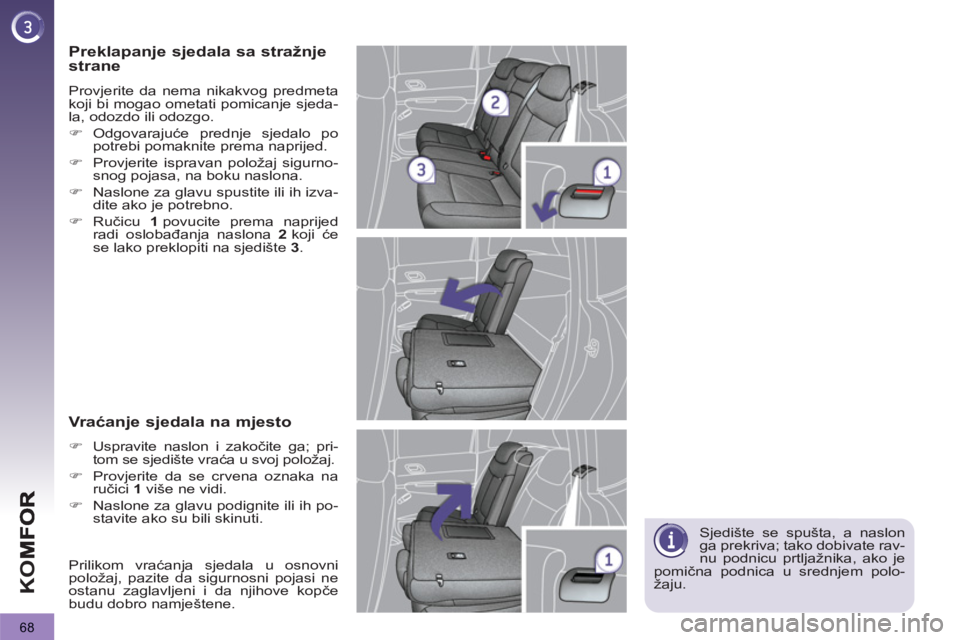

Preklapanje sjedala sa stražnje
strane
Provjerite da nema nikakvog predmeta
koji bi mogao ometati pomicanje sjeda-
la, odozdo ili odozgo.
)
Odgovarajuće prednje sjedalo po
potrebi pomaknite prema naprijed.
)
Provjerite ispravan položaj sigurno-
snog pojasa, na boku naslona.
)
Naslone za glavu spustite ili ih izva-
dite ako je potrebno.
)
Ručicu 1
povucite prema naprijed
radi oslobađanja naslona 2
koji će
se lako preklopiti na sjedište 3
.
Vraćanje sjedala na mjesto
)
Uspravite naslon i zakočite ga; pri-
tom se sjedište vraća u svoj položaj.
)
Provjerite da se crvena oznaka na
ručici 1
više ne vidi.
)
Naslone za glavu podignite ili ih po-
stavite ako su bili skinuti.
Prilikom vraćanja sjedala u osnovni
položaj, pazite da sigurnosni pojasi ne
ostanu zaglavljeni i da njihove kopče
budu dobro namještene.
