PEUGEOT 3008 2012.5 Upute Za Rukovanje (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: 3008, Model: PEUGEOT 3008 2012.5Pages: 352, PDF Size: 17.16 MB
Page 71 of 352
69
K
O
Ono što vidite u retrovizoru u
stvarnosti je puno bliže nego
što se čini.
O tome vodite računa kad procjenju-
jete udaljenost vozila koja vam dola-
ze sa stražnje strane.

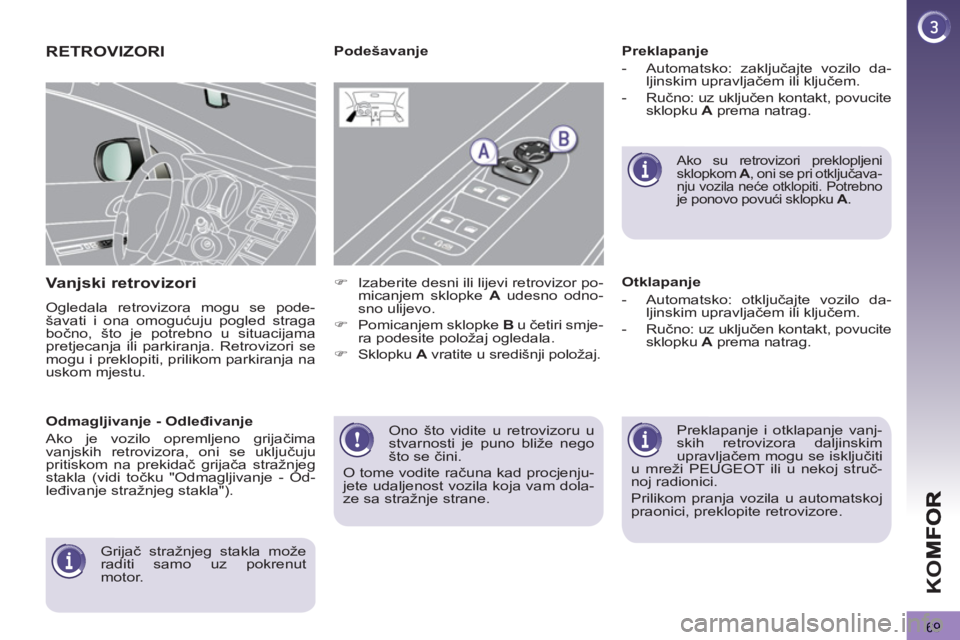

RETROVIZORI
Vanjski retrovizori
Ogledala retrovizora mogu se pode-
šavati i ona omogućuju pogled straga
bočno, što je potrebno u situacijama
pretjecanja ili parkiranja. Retrovizori se
mogu i preklopiti, prilikom parkiranja na
uskom mjestu.
Preklapanje
- Automatsko: zaključajte vozilo da-
ljinskim upravljačem ili ključem.
- Ručno: uz uključen kontakt, povucite
sklopku A
prema natrag.
Preklapanje i otklapanje vanj-
skih retrovizora daljinskim
upravljačem mogu se isključiti
u mreži PEUGEOT ili u nekoj struč-
noj radionici.
Prilikom pranja vozila u automatskoj
praonici, preklopite retrovizore.
Podešavanje
Otklapanje
- Automatsko: otključajte vozilo da-
ljinskim upravljačem ili ključem.
- Ručno: uz uključen kontakt, povucite
sklopku A
prema natrag.
Ako su retrovizori preklopljeni
sklopkom A
, oni se pri otključava-
nju vozila neće otklopiti. Potrebno je ponovo povući sklopku A
.
)
Izaberite desni ili lijevi retrovizor po-
micanjem sklopke A
udesno odno-
sno ulijevo.
)
Pomicanjem sklopke B
u četiri smje-
ra podesite položaj ogledala.
)
Sklopku A
vratite u središnji položaj.
Odmagljivanje - Odleđivanje
Ako je vozilo opremljeno grijačima
vanjskih retrovizora, oni se uključuju
pritiskom na prekidač grijača stražnjeg
stakla (vidi točku "Odmagljivanje - Od-
leđivanje stražnjeg stakla").
Grijač stražnjeg stakla može
raditi samo uz pokrenut
motor.
Page 72 of 352
70
K
O
Podešavanje
)
Retrovizor namjestite tako da ogle-
dalo bude u "dnevnom" položaju.
Radi sigurnosti, retrovizori
moraju biti namješteni tako da
"mrtvi kut" bude što manji.
Model s ručnim podešavanjem
položaja za "dan/noć"
Položaj za dan/noć
)
Povlačenjem jezičca ogledalo se postav-
lja u "noćni" položaj protiv zasljepljivanja.
)
Guranjem jezičca ogledalo prelazi u
normalan "dnevni" položaj.

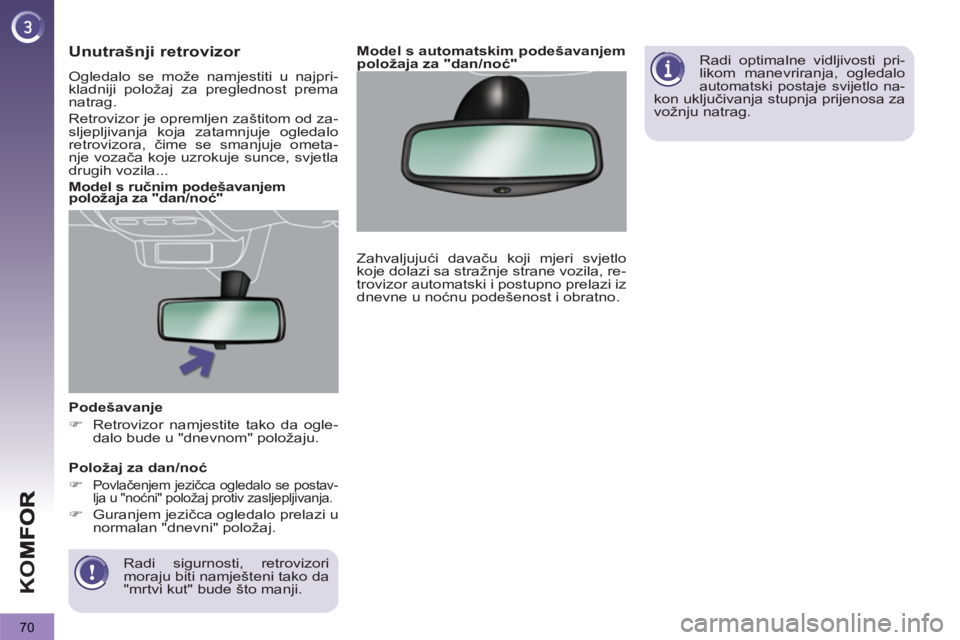

Unutrašnji retrovizor
Ogledalo se može namjestiti u najpri-
kladniji položaj za preglednost prema
natrag.
Retrovizor je opremljen zaštitom od za-
sljepljivanja koja zatamnjuje ogledalo
retrovizora, čime se smanjuje ometa-
nje vozača koje uzrokuje sunce, svjetla
drugih vozila...
Radi optimalne vidljivosti pri-
likom manevriranja, ogledalo automatski postaje svijetlo na-kon uključivanja stupnja prijenosa za
vožnju natrag.
Model s automatskim podešavanjem
položaja za "dan/noć"
Zahvaljujući davaču koji mjeri svjetlo
koje dolazi sa stražnje strane vozila, re-
trovizor automatski i postupno prelazi iz
dnevne u noćnu podešenost i obratno.
Page 73 of 352
71
K
O

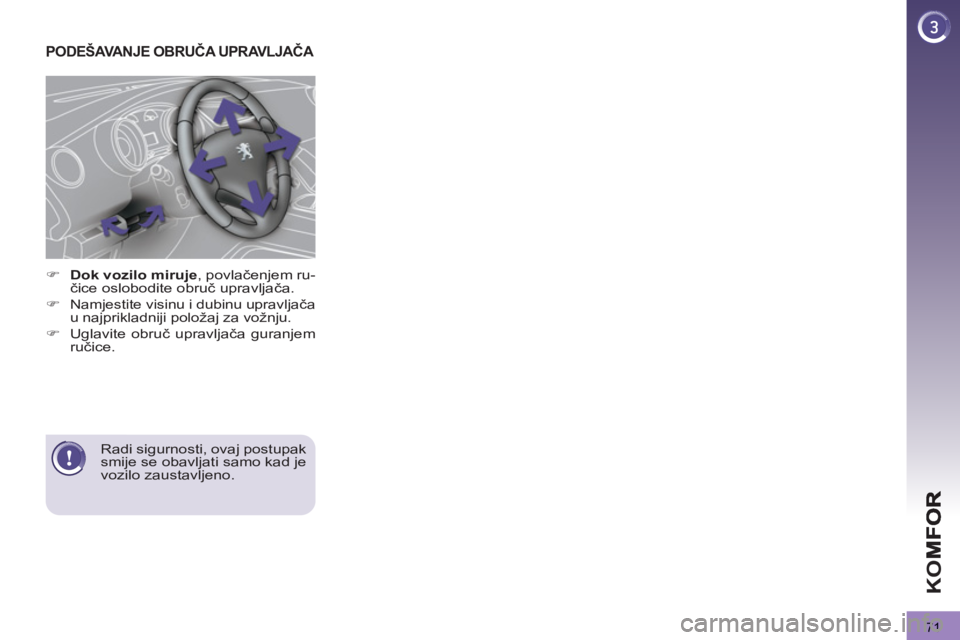

PODEŠAVANJE OBRUČA UPRAVLJAČA
)
Dok vozilo miruje, povlačenjem ru-
čice oslobodite obruč upravljača.
)
Namjestite visinu i dubinu upravljača
u najprikladniji položaj za vožnju.
)
Uglavite obruč upravljača guranjem
ručice.
Radi sigurnosti, ovaj postupak
smije se obavljati samo kad je
vozilo zaustavljeno.

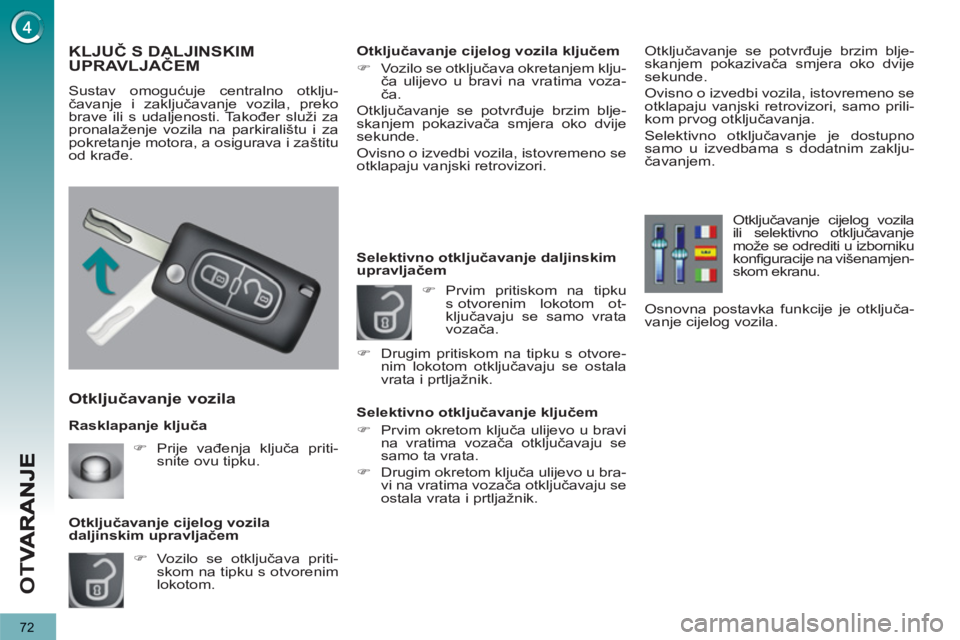

Page 74 of 352
72
OT
V
Rasklapanje ključa
Otključavanje vozila
)
Vozilo se otključava priti-
skom na tipku s otvorenim
lokotom.
Otključavanje cijelog vozila
daljinskim upravljačem
KLJUČ S DALJINSKIMUPRAVLJAČEM
Sustav omogućuje centralno otklju-
čavanje i zaključavanje vozila, preko
brave ili s udaljenosti. Također služi za
pronalaženje vozila na parkiralištu i za
pokretanje motora, a osigurava i zaštitu
od krađe.
Otključavanje cijelog vozila ključem
)
Vozilo se otključava okretanjem klju-
ča ulijevo u bravi na vratima voza-
ča.
Otključavanje se potvrđuje brzim blje-
skanjem pokazivača smjera oko dvije
sekunde.
Ovisno o izvedbi vozila, istovremeno se
otklapaju vanjski retrovizori.
Selektivno otključavanje daljinskim
upravljačem
Selektivno otključavanje ključem
)
Prvim okretom ključa ulijevo u bravi
na vratima vozača otključavaju se
samo ta vrata.
)
Drugim okretom ključa ulijevo u bra-
vi na vratima vozača otključavaju se
ostala vrata i prtljažnik.
)
Prvim pritiskom na tipku
s otvorenim lokotom ot-
ključavaju se samo vrata
vozača.
)
Drugim pritiskom na tipku s otvore-
nim lokotom otključavaju se ostala
vrata i prtljažnik.
Otključavanje se potvrđ
uje brzim blje-
skanjem pokazivača smjera oko dvije
sekunde.
Ovisno o izvedbi vozila, istovremeno se
otklapaju vanjski retrovizori, samo prili-
kom prvog otključavanja.
Selektivno otključavanje je dostupno
samo u izvedbama s dodatnim zaklju-
čavanjem.
Otključavanje cijelog vozila
ili selektivno otključavanje
može se odrediti u izborniku
konfiguracije na višenamjen-
skom ekranu.
Osnovna postavka funkcije je otključa-
vanje cijelog vozila.
)
Prije vađenja ključa priti-
snite ovu tipku.
Page 75 of 352
73
OT
V
Pronalaženje vozila
)
Za lakše pronalaženje zaključanog
vozila na parkiralištu, pritisnite tipku
sa zatvorenim lokotom.
Pokazivači smjera bljeskaju nekoliko
sekunda. Kada je vozilo dodatno zaklju-
čano, vrata se ne mogu otva-
rati ni vanjskim ni unutrašnjim
kvakama.
Isključena je i unutrašnja tipka cen-
tralnog zaključavanja.
Zato pazite da nitko ne ostane u vozilu
ako ga namjeravate dodatno zaključati.
Dodatno zaključavanje daljinskim
upravljačem
Dodatno zaključavanje ključem
Sklapanje ključa
)
Cijelo vozilo zaključava se
pritiskom na tipku sa za-
tvorenim lokotom, a ako
tu tipku pritisnete dulje od
dvije sekunde, automatski
se zatvaraju i stakla (ovi-
sno o izvedbi).
Ako su neka vrata ili prtljažnik
ostali otvoreni, centralno za-
ključavanje neće se izvršiti.
Ako zaključano vozilo slučajno ot-
ključate, ono će se nakon trideset
sekunda automatski ponovo zaklju-
čati, ako u međuvremenu ne otvorite
neka vrata.
Obično zaključavanje ključem
)
Cijelo vozilo zaključava se okreta-
njem ključa udesno u bravi na vrati-
ma vozača.
Zaklju
čavanje se potvrđuje paljenjem po-
kazivača smjera na oko dvije sekunde.
Istovremeno, ovisno o izvedbi vašeg
vozila, preklapaju se vanjski retrovizori.
Preklapanje i otklapanje vanj-
skih retrovizora daljinskim
upravljačem mogu se isključiti
u mreži PEUGEOT ili u nekoj struč-
noj radionici.

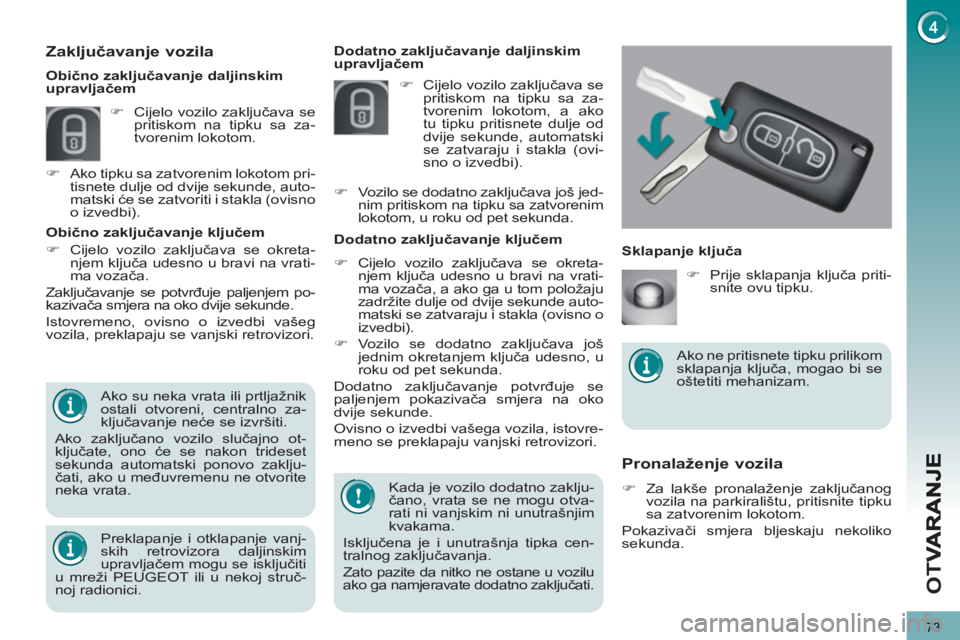

Zaključavanje vozila
)
Cijelo vozilo zaključava se
pritiskom na tipku sa za-
tvorenim lokotom.
)
Ako tipku sa zatvorenim lokotom pri-
tisnete dulje od dvije sekunde, auto-
matski će se zatvoriti i stakla (ovisno
o izvedbi).
Obično zaključavanje daljinskim
upravljačem
)
Cijelo vozilo zaključava se okreta-
njem ključa udesno u bravi na vrati-
ma vozača, a ako ga u tom položaju
zadržite dulje od dvije sekunde auto-
matski se zatvaraju i stakla (ovisno o
izvedbi).
)
Vozilo se dodatno zaključava još
jednim okretanjem ključa udesno, u
roku od pet sekunda.
Dodatno zaključavanje potvrđuje se
paljenjem pokazivača smjera na oko
dvije sekunde.
Ovisno o izvedbi vašega vozila, istovre-
meno se preklapaju vanjski retrovizori.
)
Prije sklapanja ključa priti-
snite ovu tipku.
Ako ne pritisnete tipku prilikom
sklapanja ključa, mogao bi se
oštetiti mehanizam.
)
Vozilo se dodatno zaključava još jed-
nim pritiskom na tipku sa zatvorenim
lokotom, u roku od pet sekunda.
Page 76 of 352
74
OT
V

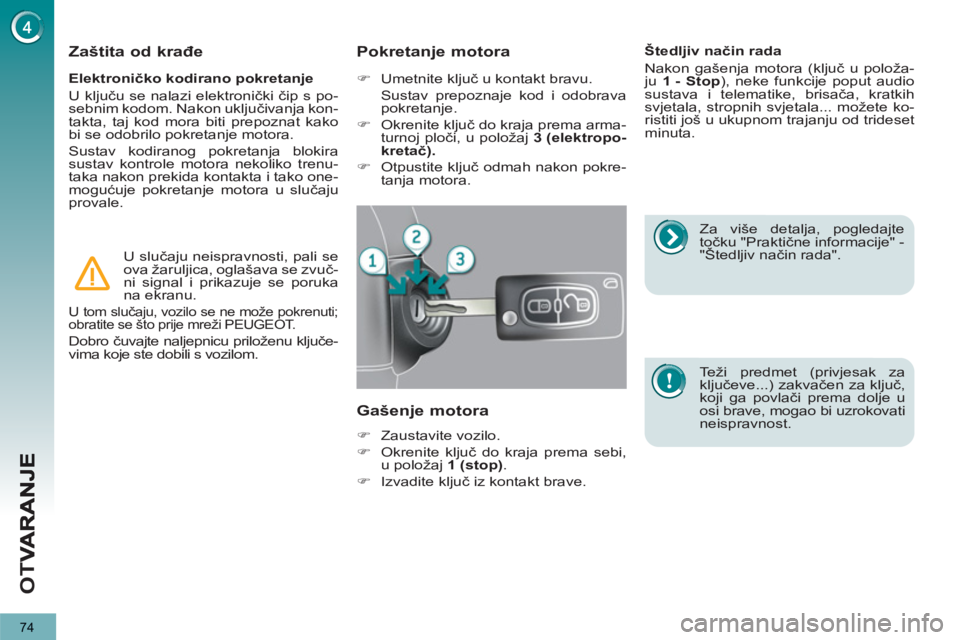

Elektroničko kodirano pokretanje
U ključu se nalazi elektronički čip s po-
sebnim kodom. Nakon uključivanja kon-
takta, taj kod mora biti prepoznat kako
bi se odobrilo pokretanje motora.
Sustav kodiranog pokretanja blokira
sustav kontrole motora nekoliko trenu-
taka nakon prekida kontakta i tako one-
mogućuje pokretanje motora u slučaju
provale.
Zaštita od krađe
U slučaju neispravnosti, pali se
ova žaruljica, oglašava se zvuč-
ni signal i prikazuje se poruka
na ekranu.
U tom slučaju, vozilo se ne može pokrenuti;
obratite se što prije mreži PEUGEOT.
Dobro čuvajte naljepnicu priloženu ključe-
vima koje ste dobili s vozilom.
Za više detalja, pogledajte
točku "Praktične informacije" -
"Štedljiv način rada".
Pokretanje motora
)
Umetnite ključ u kontakt bravu.
Sustav prepoznaje kod i odobrava
pokretanje.
)
Okrenite ključ do kraja prema arma-
turnoj ploči, u položaj 3 (elektropo-
kretač).
)
Otpustite ključ odmah nakon pokre-
tanja motora.
Gašenje motora
)
Zaustavite vozilo.
)
Okrenite ključ do kraja prema sebi,
u položaj 1 (stop)
.
)
Izvadite ključ iz kontakt brave.
Štedljiv način rada
Nakon gašenja motora (ključ u položa-
ju 1 - Stop
), neke funkcije poput audio
sustava i telematike, brisača, kratkih
svjetala, stropnih svjetala... možete ko-
ristiti još u ukupnom trajanju od trideset
minuta.
Teži predmet (privjesak za
ključeve...) zakvačen za ključ,
koji ga povlači prema dolje u
osi brave, mogao bi uzrokovati
neispravnost.
Page 77 of 352
75
OT
V

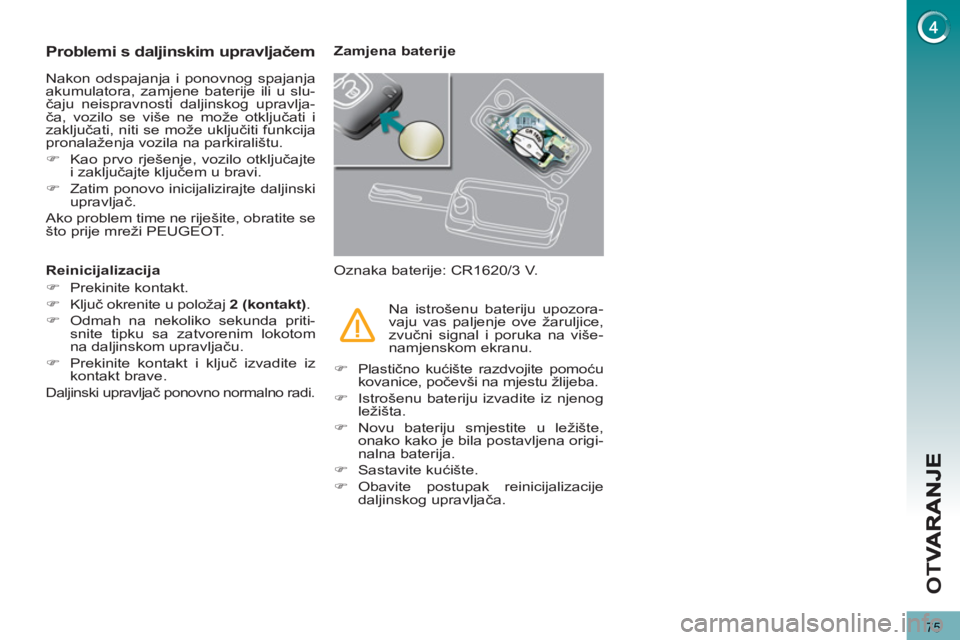

Problemi s daljinskim upravljačem
Nakon odspajanja i ponovnog spajanja
akumulatora, zamjene baterije ili u slu-
čaju neispravnosti daljinskog upravlja-
ča, vozilo se više ne može otključati i
zaključati, niti se može uključiti funkcija
pronalaženja vozila na parkiralištu.
)
Kao prvo rješenje, vozilo otključajte
i zaključajte ključem u bravi.
)
Zatim ponovo inicijalizirajte daljinski
upravljač.
Ako problem time ne riješite, obratite se
što prije mreži PEUGEOT.
Zamjena baterije
Oznaka baterije: CR1620/3 V.
Reinicijalizacija
)
Prekinite kontakt.
)
Ključ okrenite u položaj 2 (kontakt)
.
)
Odmah na nekoliko sekunda priti-
snite tipku sa zatvorenim lokotom
na daljinskom upravljaču.
)
Prekinite kontakt i ključ izvadite iz
kontakt brave.
Daljinski upravljač ponovno normalno radi.
Na istrošenu bateriju upozora-
vaju vas paljenje ove žaruljice,
zvučni signal i poruka na više-
namjenskom ekranu.
)
Plastično kućište razdvojite pomoću
kovanice, počevši na mjestu žlijeba.
)
Istrošenu bateriju izvadite iz njenog
ležišta.
)
Novu bateriju smjestite u ležište,
onako kako je bila postavljena origi-
nalna baterija.
)
Sastavite kućište.
)
Obavite postupak reinicijalizacije
daljinskog upravljača.
Page 78 of 352
OT
V

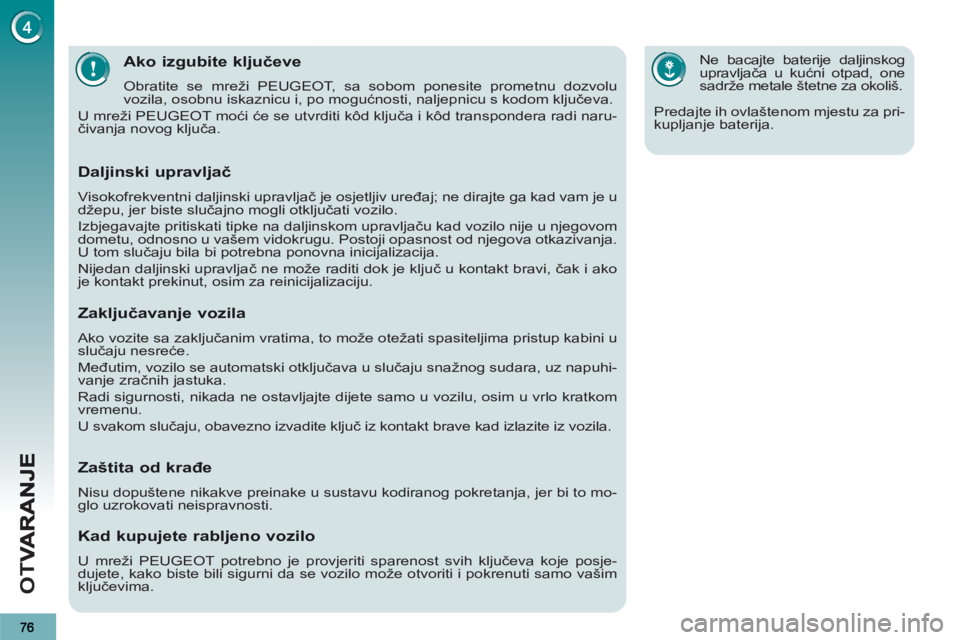

Ako izgubite ključeve
Obratite se mreži PEUGEOT, sa sobom ponesite prometnu dozvolu
vozila, osobnu iskaznicu i, po mogućnosti, naljepnicu s kodom ključeva.
U mreži PEUGEOT moći će se utvrditi kôd ključa i kôd transpondera radi naru-
čivanja novog ključa.
Ne bacajte baterije daljinskog
upravljača u kućni otpad, one
sadrže metale štetne za okoliš.
Predajte ih ovlaštenom mjestu za pri-
kupljanje baterija.
Daljinski upravljač
Visokofrekventni daljinski upravljač je osjetljiv uređaj; ne dirajte ga kad vam je u
džepu, jer biste slučajno mogli otključati vozilo.
Izbjegavajte pritiskati tipke na daljinskom upravljaču kad vozilo nije u njegovom
dometu, odnosno u vašem vidokrugu. Postoji opasnost od njegova otkazivanja.
U tom slučaju bila bi potrebna ponovna inicijalizacija.
Nijedan daljinski upravljač ne može raditi dok je ključ u kontakt bravi, čak i ako
je kontakt prekinut, osim za reinicijalizaciju.
Zaključavanje vozila
Ako vozite sa zaključanim vratima, to može otežati spasiteljima pristup kabini u
slučaju nesreće.
Međutim, vozilo se automatski otključava u slučaju snažnog sudara, uz napuhi-
vanje zračnih jastuka.
Radi sigurnosti, nikada ne ostavljajte dijete samo u vozilu, osim u vrlo kratkom
vremenu.
U svakom slučaju, obavezno izvadite ključ iz kontakt brave kad izlazite iz vozila.
Zaštita od krađe
Nisu dopuštene nikakve preinake u sustavu kodiranog pokretanja, jer bi to mo-
glo uzrokovati neispravnosti.
Kad kupujete rabljeno vozilo
U mreži PEUGEOT potrebno je provjeriti sparenost svih ključeva koje posje-
dujete, kako biste bili sigurni da se vozilo može otvoriti i pokrenuti samo vašim
ključevima.
Page 79 of 352
77
OT
V

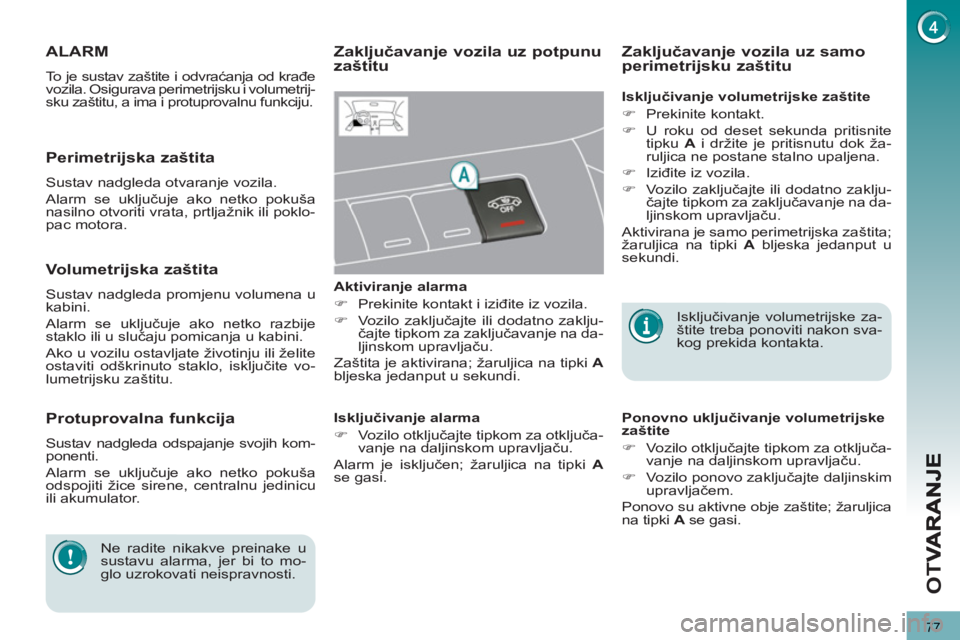

ALARM
To je sustav zaštite i odvraćanja od krađe
vozila. Osigurava perimetrijsku i volumetrij-
sku zaštitu, a ima i protuprovalnu funkciju.
Zaključavanje vozila uz potpunu
zaštitu
Ne radite nikakve preinake u
sustavu alarma, jer bi to mo-
glo uzrokovati neispravnosti.
Isključivanje volumetrijske za-
štite treba ponoviti nakon sva-
kog prekida kontakta.
Ponovno uključivanje volumetrijske
zaštite
)
Vozilo otključajte tipkom za otključa-
vanje na daljinskom upravljaču.
)
Vozilo ponovo zaključajte daljinskim
upravljačem.
Ponovo su aktivne obje zaštite; žaruljica
na tipki A
se gasi.
Zaključavanje vozila uz samo
perimetrijsku zaštitu
Aktiviranje alarma
)
Prekinite kontakt i iziđite iz vozila.
)
Vozilo zaključajte ili dodatno zaklju-
čajte tipkom za zaključavanje na da-
ljinskom upravljaču.
Zaštita je aktivirana; žaruljica na tipki A
bljeska jedanput u sekundi.
Perimetrijska zaštita
Sustav nadgleda otvaranje vozila.
Alarm se uključuje ako netko pokuša
nasilno otvoriti vrata, prtljažnik ili poklo-
pac motora.
Volumetrijska zaštita
Sustav nadgleda promjenu volumena u
kabini.
Alarm se uključuje ako netko razbije
staklo ili u slučaju pomicanja u kabini.
Ako u vozilu ostavljate životinju ili želite
ostaviti odškrinuto staklo, isključite vo-
lumetrijsku zaštitu.
Protuprovalna funkcija
Sustav nadgleda odspajanje svojih kom-
ponenti.
Alarm se uključuje ako netko pokuša
odspojiti žice sirene, centralnu jedinicu
ili akumulator.
Isključivanje alarma
)
Vozilo otključajte tipkom za otključa-
vanje na daljinskom upravljaču.
Alarm je isključen; žaruljica na tipki A
se gasi.
Isključivanje volumetrijske zaštite
)
Prekinite kontakt.
)
U roku od deset sekunda pritisnite
tipku A
i držite je pritisnutu dok ža-
ruljica ne postane stalno upaljena.
)
Iziđite iz vozila.
)
Vozilo zaključajte ili dodatno zaklju-
čajte tipkom za zaključavanje na da-
ljinskom upravljaču.
Aktivirana je samo perimetrijska zaštita;
žaruljica na tipki A
bljeska jedanput u
sekundi.
Page 80 of 352
78
OT
V
Uključenje alarma
Alarm se oglašava tridesetak sekunda, si-
renom i bljeskanjem pokazivača smjera.
Alarm je nakon toga ponovo operativan.
Nakon deset uzastopnih uklju-
čivanja, alarm više nije opera-
tivan.
Ako žaruljica na tipki A
brzo
bljeska, to znači da se alarm u vašoj
odsutnosti uključivao. Bljeskanje pre-
staje čim uključite kontakt.
Kako se alarm ne bi uključio prilikom
pranja vozila, vozilo zaključajte klju-
čem u bravi na vratima vozača.
Alarm nemojte aktivirati prije odspa-
janja akumulatora, jer će se oglasiti
njegova sirena.
Kvar daljinskog upravljača
)
Vozilo otključajte ključem u bravi na
vratima vozača.
)
Otvorite vrata, alarm će se uključiti.
)
Uključite kontakt, alarm će se isključiti.
Neispravnost
Nakon uključivanja kontakta, paljenje
žaruljice na tipki A
na deset sekunda
upozorava na neispravnost sirene.
Dajte provjeriti u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Zaključavanje vozila bez aktiviranja
alarma
)
Vozilo zaključajte ili dodatno zaklju-
čajte ključem u bravi na vratima vo-
zača.
Automatsko aktiviranje *
Ovisno o važećim propisima u vašoj ze-
mlji, alarm se automatski aktivira:
- 45 sekunda nakon zaključavanja
vozila daljinskim upravljačem, bez
obzira na stanje vrata ili poklopca
prtljažnika,
- 2 minute nakon zatvaranja posljed-
njih vrata ili prtljažnika.
)
Kako ne bi došlo do uključenja alarma
pri ulasku u vozilo, prethodno pritisnite
tipku za otključavanje na daljinskom
upravljaču.
* Ovisno o tržištu.
