PEUGEOT 3008 2012 Instruksjoner for bruk (in Norwegian)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 3008, Model: PEUGEOT 3008 2012Pages: 328, PDF Size: 15.79 MB

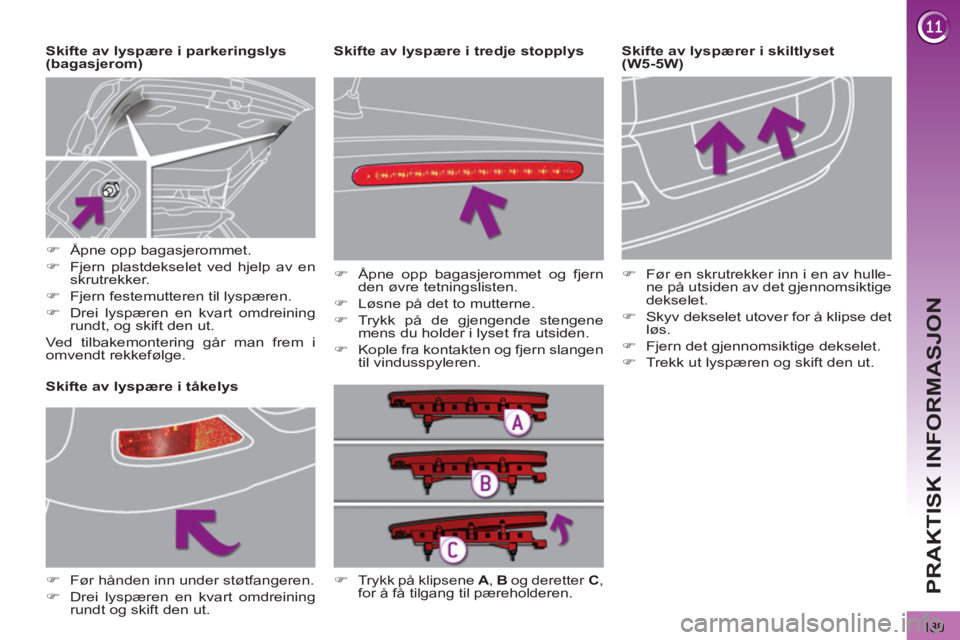

Page 191 of 328
189
PRAKTISK INFORMASJON
Skifte av lyspærer i skiltlyset
(W5-5W)
Skifte av lyspære i parkeringslys
(bagasjerom)
Skifte av lyspære i tåkelys
)
Åpne opp bagasjerommet.
)
Fjern plastdekselet ved hjelp av en
skrutrekker.
)
Fjern festemutteren til lyspæren.
)
Drei lyspæren en kvart omdreining
rundt, og skift den ut.
Ved tilbakemontering går man frem i
omvendt rekkefølge.
)
Før hånden inn under støtfangeren.
)
Drei lyspæren en kvart omdreining
rundt og skift den ut.
)
Før en skrutrekker inn i en av hulle-
ne på utsiden av det gjennomsiktige
dekselet.
)
Skyv dekselet utover for å klipse det
løs.
)
Fjern det gjennomsiktige dekselet.
)
Trekk ut lyspæren og skift den ut.
)
Trykk på klipsene A
, B
og deretter C
,
for å få tilgang til pæreholderen.
Skifte av lyspære i tredje stopplys
)
Åpne opp bagasjerommet og fjern
den øvre tetningslisten.
)
Løsne på det to mutterne.
)
Trykk på de gjengende stengene
mens du holder i lyset fra utsiden.
)
Kople fra kontakten og fjern slangen
til vindusspyleren.
Page 192 of 328

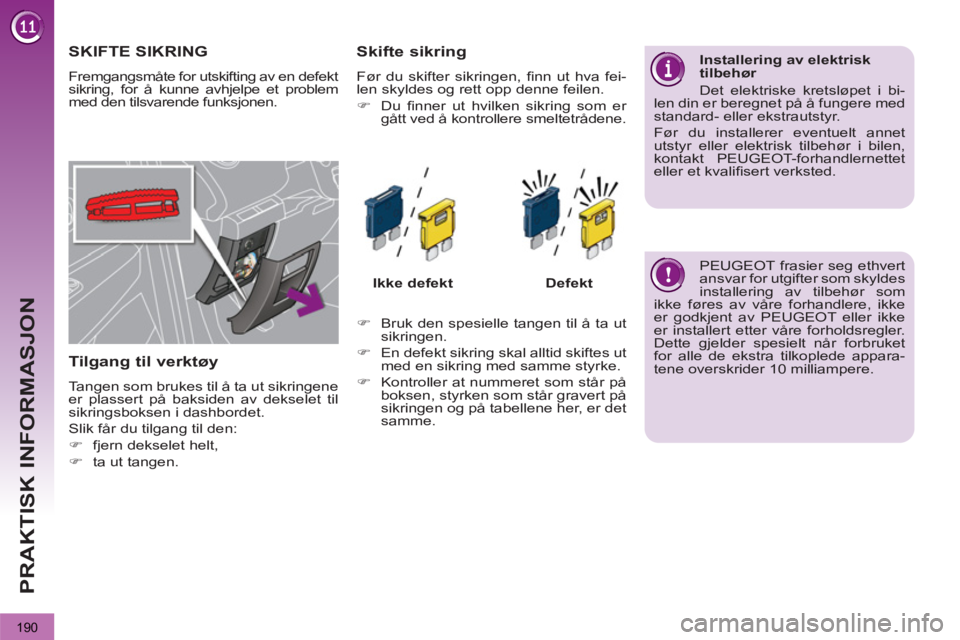

190
PRAKTISK INFORMASJON
SKIFTE SIKRING
Fremgangsmåte for utskifting av en defekt
sikring, for å kunne avhjelpe et problem
med den tilsvarende funksjonen.
Tilgang til verktøy
Tangen som brukes til å ta ut sikringene
er plassert på baksiden av dekselet til
sikringsboksen i dashbordet.
Slik får du tilgang til den:
)
fjern dekselet helt,
)
ta ut tangen.
Skifte sikring
Før du skifter sikringen, fi nn ut hva fei-
len skyldes og rett opp denne feilen.
)
Du fi nner ut hvilken sikring som er
gått ved å kontrollere smeltetrådene.
Ikke defekt
Defekt
)
Bruk den spesielle tangen til å ta ut
sikringen.
)
En defekt sikring skal alltid skiftes ut
med en sikring med samme styrke.
)
Kontroller at nummeret som står på
boksen, styrken som står gravert på
sikringen og på tabellene her, er det
samme.
Installering av elektrisk
tilbehør
Det elektriske kretsløpet i bi-
len din er beregnet på å fungere med
standard- eller ekstrautstyr.
Før du installerer eventuelt annet
utstyr eller elektrisk tilbehør i bilen,
kontakt PEUGEOT-forhandlernettet
eller et kvalifi sert verksted.
PEUGEOT frasier seg ethvert
ansvar for utgifter som skyldes
installering av tilbehør som
ikke føres av våre forhandlere, ikke
er godkjent av PEUGEOT eller ikke
er installert etter våre forholdsregler.
Dette gjelder spesielt når forbruket
for alle de ekstra tilkoplede appara-
tene overskrider 10 milliampere.

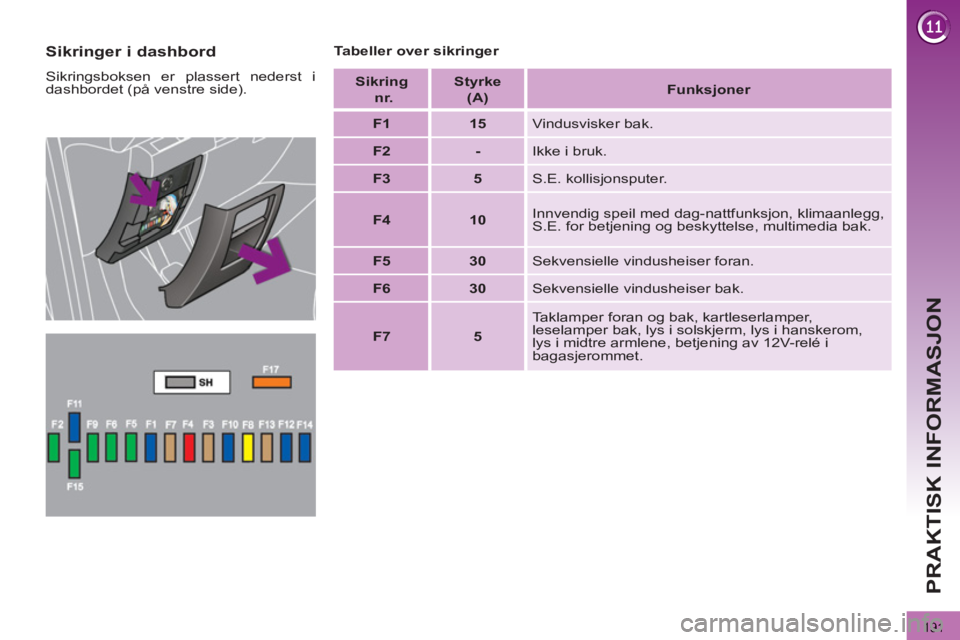

Page 193 of 328
191
PRAKTISK INFORMASJON
Sikringer i dashbord
Sikringsboksen er plassert nederst i
dashbordet (på venstre side).
Tabeller over sikringer
Sikring
nr.
Styrke
(A)
Funksjoner
F1
15
Vindusvisker bak.
F2
-
Ikke i bruk.
F3
5
S.E. kollisjonsputer.
F4
10
Innvendig speil med dag-nattfunksjon, klimaanlegg,
S.E. for betjening og beskyttelse, multimedia bak.
F5
30
Sekvensielle vindusheiser foran.
F6
30
Sekvensielle vindusheiser bak.
F7
5
Taklamper foran og bak, kartleserlamper,
leselamper bak, lys i solskjerm, lys i hanskerom,
lys i midtre armlene, betjening av 12V-relé i
bagasjerommet.

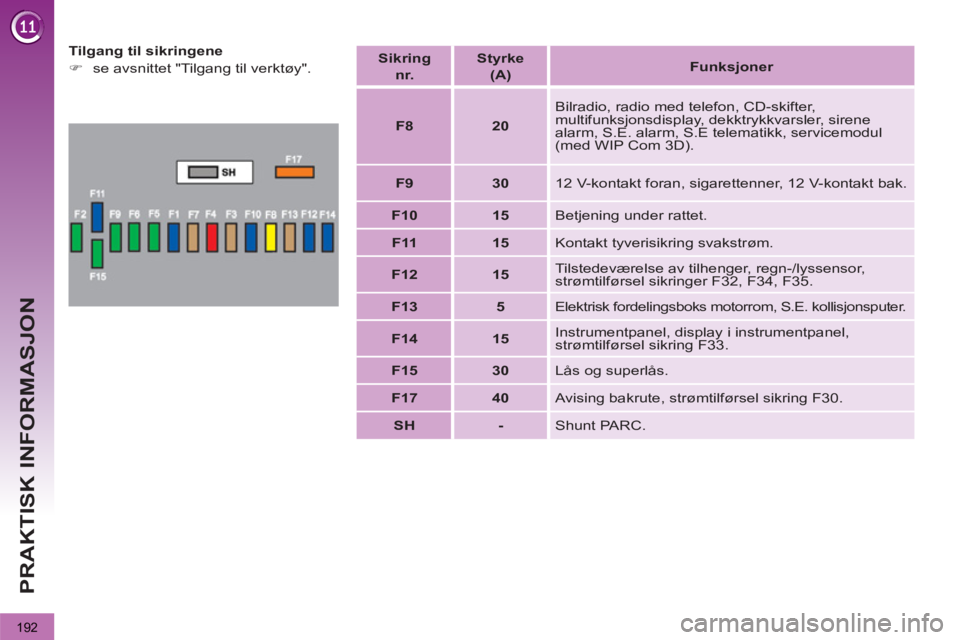

Page 194 of 328
192
PRAKTISK INFORMASJON
Tilgang til sikringene
)
se avsnittet "Tilgang til verktøy".
Sikring
nr.
Styrke
(A)
Funksjoner
F8
20
Bilradio, radio med telefon, CD-skifter,
multifunksjonsdisplay, dekktrykkvarsler, sirene
alarm, S.E. alarm, S.E telematikk, servicemodul
(med WIP Com 3D).
F9
30
12 V-kontakt foran, sigarettenner, 12 V-kontakt bak.
F10
15
Betjening under rattet.
F11
15
Kontakt tyverisikring svakstrøm.
F12
15
Tilstedeværelse av tilhenger, regn-/lyssensor,
strømtilførsel sikringer F32, F34, F35.
F13
5
Elektrisk fordelingsboks motorrom, S.E. kollisjonsputer.
F14
15
Instrumentpanel, display i instrumentpanel,
strømtilførsel sikring F33.
F15
30
Lås og superlås.
F17
40
Avising bakrute, strømtilførsel sikring F30.
SH
-
Shunt PARC.

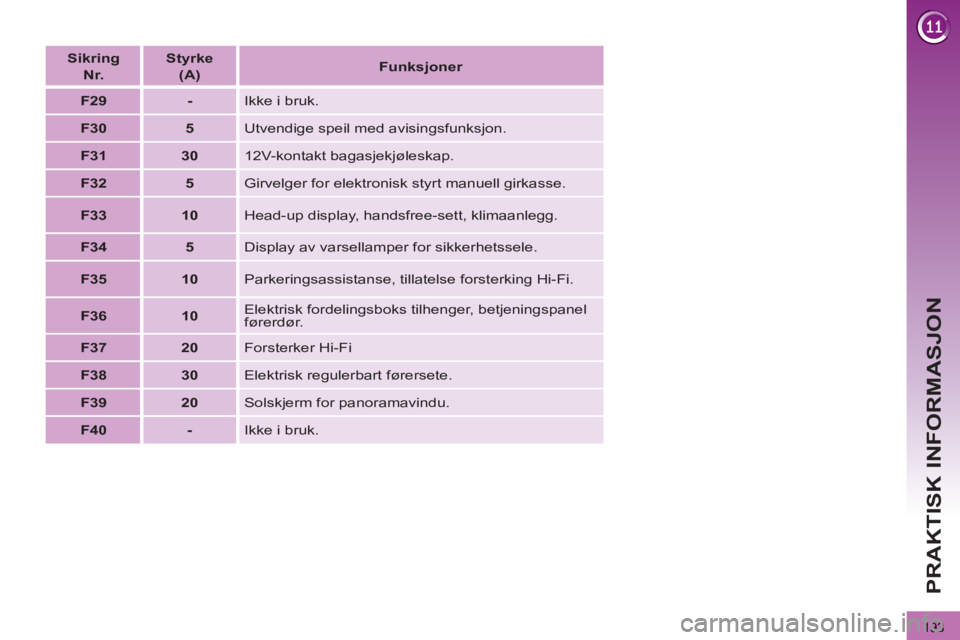

Page 195 of 328
193
PRAKTISK INFORMASJON
Sikring
Nr.
Styrke
(A)
Funksjoner
F29
-
Ikke i bruk.
F30
5
Utvendige speil med avisingsfunksjon.
F31
30
12V-kontakt bagasjekjøleskap.
F32
5
Girvelger for elektronisk styrt manuell girkasse.
F33
10
Head-up display, handsfree-sett, klimaanlegg.
F34
5
Display av varsellamper for sikkerhetssele.
F35
10
Parkeringsassistanse, tillatelse forsterking Hi-Fi.
F36
10
Elektrisk fordelingsboks tilhenger, betjeningspanel
førerdør.
F37
20
Forsterker Hi-Fi
F38
30
Elektrisk regulerbart førersete.
F39
20
Solskjerm for panoramavindu.
F40
-
Ikke i bruk.

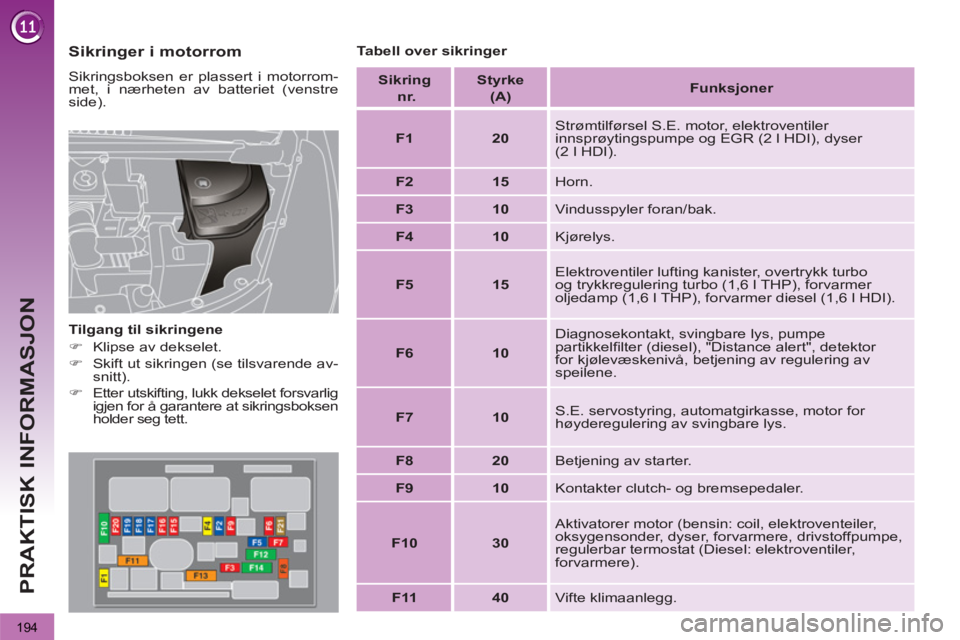

Page 196 of 328
194
PRAKTISK INFORMASJON
Sikringer i motorrom
Sikringsboksen er plassert i motorrom-
met, i nærheten av batteriet (venstre
side).
Tilgang til sikringene
)
Klipse av dekselet.
)
Skift ut sikringen (se tilsvarende av-
snitt).
)
Etter utskifting, lukk dekselet forsvarlig
igjen for å garantere at sikringsboksen
holder seg tett.
Tabell over sikringer
Sikring
nr.
Styrke
(A)
Funksjoner
F1
20
Strømtilførsel S.E. motor, elektroventiler
innsprøytingspumpe og EGR (2 l HDI), dyser
(2 l HDI).
F2
15
Horn.
F3
10
Vindusspyler foran/bak.
F4
10
Kjørelys.
F5
15
Elektroventiler lufting kanister, overtrykk turbo
og trykkregulering turbo (1,6 l THP), forvarmer
oljedamp (1,6 l THP), forvarmer diesel (1,6 l HDI).
F6
10
Diagnosekontakt, svingbare lys, pumpe
partikkelfi lter (diesel), "Distance alert", detektor
for kjølevæskenivå, betjening av regulering av
speilene.
F7
10
S.E. servostyring, automatgirkasse, motor for
høyderegulering av svingbare lys.
F8
20
Betjening av starter.
F9
10
Kontakter clutch- og bremsepedaler.
F10
30
Aktivatorer motor (bensin: coil, elektroventeiler,
oksygensonder, dyser, forvarmere, drivstoffpumpe,
regulerbar termostat (Diesel: elektroventiler,
forvarmere).
F11
40
Vifte klimaanlegg.
Page 197 of 328
195

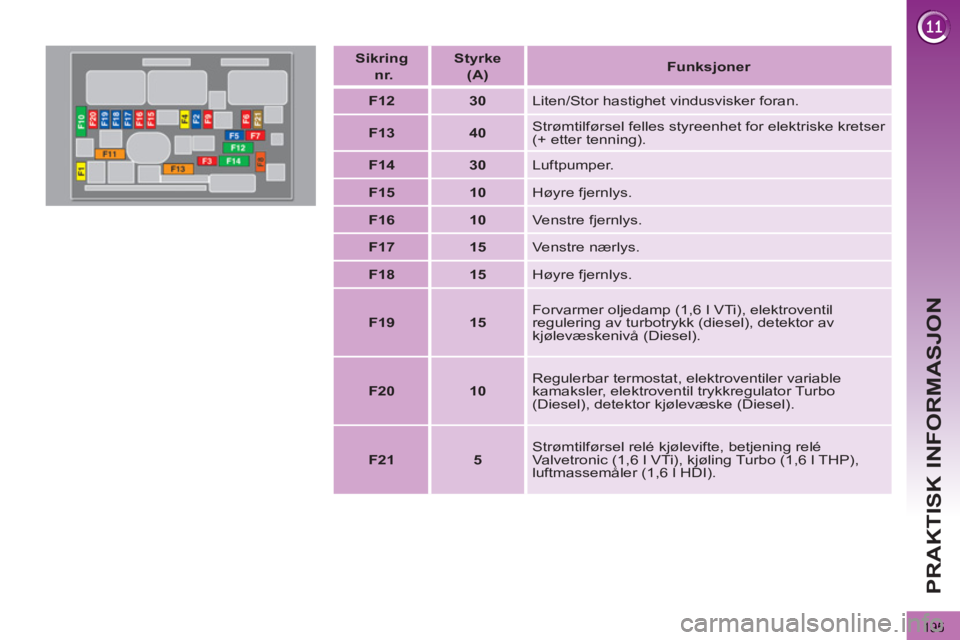

PRAKTISK INFORMASJON
Sikring
nr.
Styrke
(A)
Funksjoner
F12
30
Liten/Stor hastighet vindusvisker foran.
F13
40
Strømtilførsel felles styreenhet for elektriske kretser
(+ etter tenning).
F14
30
Luftpumper.
F15
10
Høyre fjernlys.
F16
10
Venstre fjernlys.
F17
15
Venstre nærlys.
F18
15
Høyre fjernlys.
F19
15
Forvarmer oljedamp (1,6 l VTi), elektroventil
regulering av turbotrykk (diesel), detektor av
kjølevæskenivå (Diesel).
F20
10
Regulerbar termostat, elektroventiler variable
kamaksler, elektroventil trykkregulator Turbo
(Diesel), detektor kjølevæske (Diesel).
F21
5
Strømtilførsel relé kjølevifte, betjening relé
Valvetronic (1,6 l VTi), kjøling Turbo (1,6 l THP),
luftmassemåler (1,6 l HDI).

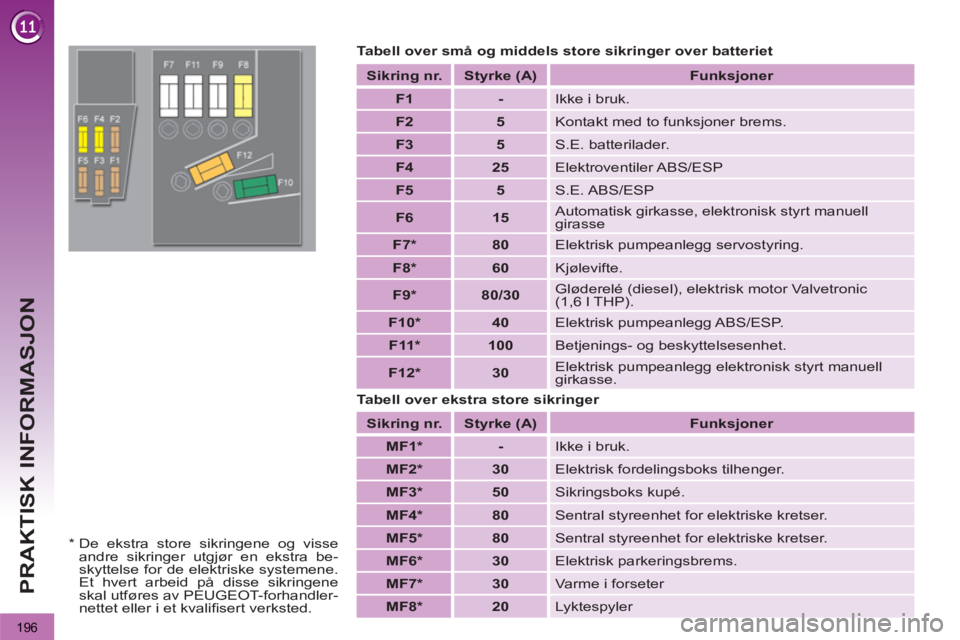

Page 198 of 328
196
PRAKTISK INFORMASJON
Tabell over små og middels store sikringer over batteriet
Tabell over ekstra store sikringer
Sikring
nr.
Styrke
(A)
Funksjoner
F1
-
Ikke i bruk.
F2
5
Kontakt med to funksjoner brems.
F3
5
S.E. batterilader.
F4
25
Elektroventiler ABS/ESP
F5
5
S.E. ABS/ESP
F6
15
Automatisk girkasse, elektronisk styrt manuell
girasse
F7 *
80
Elektrisk pumpeanlegg servostyring.
F8
*
60
Kjølevifte.
F9 *
80/
30
Gløderelé (diesel), elektrisk motor Valvetronic
(1,6 l THP).
F10 *
40
Elektrisk pumpeanlegg ABS/ESP.
F11 *
100
Betjenings- og beskyttelsesenhet.
F12 *
30
Elektrisk pumpeanlegg elektronisk styrt manuell
girkasse.
Sikring
nr.
Styrke
(A)
Funksjoner
MF1 *
-
Ikke i bruk.
MF2 *
30
Elektrisk fordelingsboks tilhenger.
MF3 *
50
Sikringsboks kupé.
MF4 *
80
Sentral styreenhet for elektriske kretser.
MF5 *
80
Sentral styreenhet for elektriske kretser.
MF6 *
30
Elektrisk parkeringsbrems.
MF7 *
30
Varme i forseter
MF8 *
20
Lyktespyler
*
De ekstra store sikringene og visse
andre sikringer utgjør en ekstra be-
skyttelse for de elektriske systemene.
Et hvert arbeid på disse sikringene
skal utføres av PEUGEOT-forhandler-
nettet eller i et kvalifi sert verksted.

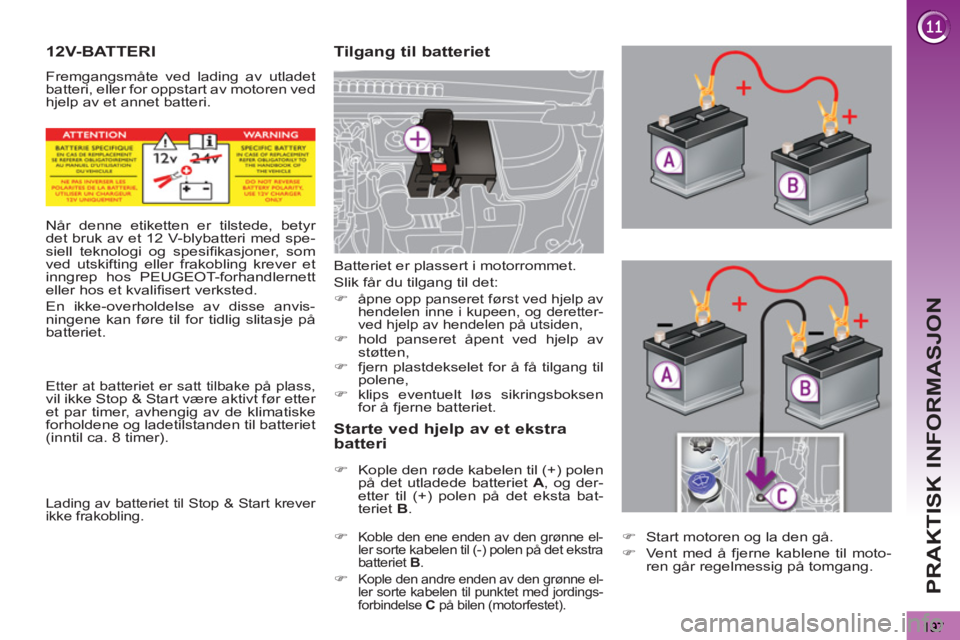

Page 199 of 328
PRAKTISK INFORMASJON
12V-BATTERI
Fremgangsmåte ved lading av utladet
batteri, eller for oppstart av motoren ved
hjelp av et annet batteri.
Tilgang til batteriet
Starte ved hjelp av et ekstra
batteri
)
Kople den røde kabelen til (+) polen
på det utladede batteriet A
, og der-
etter til (+) polen på det eksta bat-
teriet B
.
)
Koble den ene enden av den grønne el-
ler sorte kabelen til (-) polen på det ekstra
batteriet B
.
)
Kople den andre enden av den grønne el-
ler sorte kabelen til punktet med jordings-
forbindelse C
på bilen (motorfestet).
Batteriet er plassert i motorrommet.
Slik får du tilgang til det:
)
åpne opp panseret først ved hjelp av
hendelen inne i kupeen, og deretter-
ved hjelp av hendelen på utsiden,
)
hold panseret åpent ved hjelp av
støtten,
)
fjern plastdekselet for å få tilgang til
polene,
)
klips eventuelt løs sikringsboksen
for å fjerne batteriet.
Når denne etiketten er tilstede, betyr
det bruk av et 12 V-blybatteri med spe-
siell teknologi og spesifi kasjoner, som
ved utskifting eller frakobling krever et
inngrep hos PEUGEOT-forhandlernett
eller hos et kvalifi sert verksted.
En ikke-overholdelse av disse anvis-
ningene kan føre til for tidlig slitasje på
batteriet.
Etter at batteriet er satt tilbake på plass, vil ikke Stop & Start være aktivt før etter
et par timer, avhengig av de klimatiske
forholdene og ladetilstanden til batteriet
(inntil ca. 8 timer).
Lading av batteriet til Stop & Start krever
ikke frakobling.
)
Start motoren og la den gå.
)
Vent med å fjerne kablene til moto-
ren går regelmessig på tomgang.

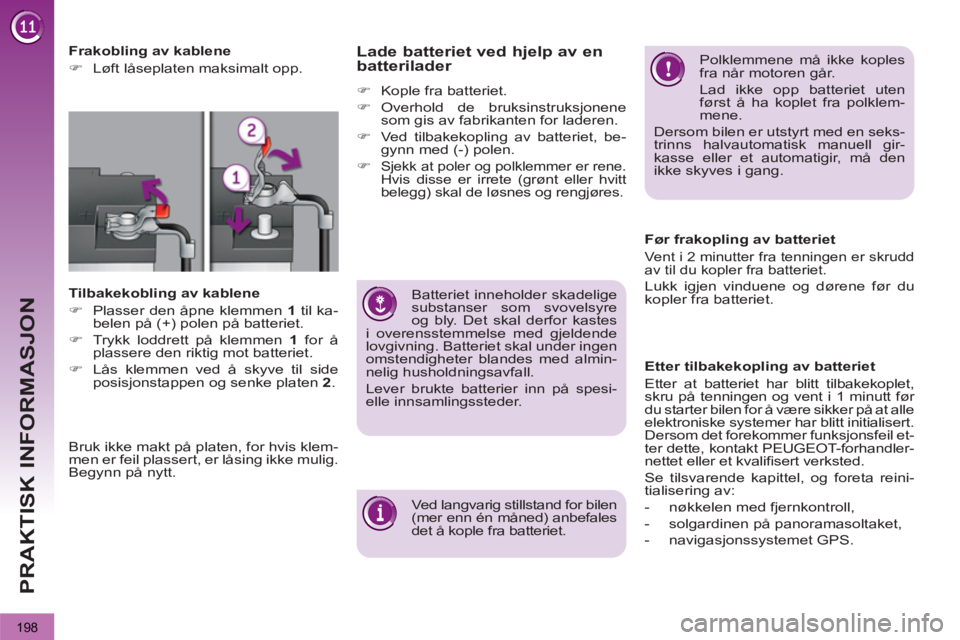

Page 200 of 328
198
PRAKTISK INFORMASJON
Frakobling av kablene
)
Løft låseplaten maksimalt opp.
Tilbakekobling av kablene
)
Plasser den åpne klemmen 1
til ka-
belen på (+) polen på batteriet.
)
Trykk loddrett på klemmen 1
for å
plassere den riktig mot batteriet.
)
Lås klemmen ved å skyve til side
posisjonstappen og senke platen 2
.
Polklemmene må ikke koples
fra når motoren går.
Lad ikke opp batteriet uten
først å ha koplet fra polklem-
mene.
Dersom bilen er utstyrt med en seks-
trinns halvautomatisk manuell gir-
kasse eller et automatigir, må den
ikke skyves i gang.
Batteriet inneholder skadelige
substanser som svovelsyre
og bly. Det skal derfor kastes
i overensstemmelse med gjeldende
lovgivning. Batteriet skal under ingen
omstendigheter blandes med almin-
nelig husholdningsavfall.
Lever brukte batterier inn på spesi-
elle innsamlingssteder.
Lade batteriet ved hjelp av en
batterilader
)
Kople fra batteriet.
)
Overhold de bruksinstruksjonene
som gis av fabrikanten for laderen.
)
Ved tilbakekopling av batteriet, be-
gynn med (-) polen.
)
Sjekk at poler og polklemmer er rene.
Hvis disse er irrete (grønt eller hvitt
belegg) skal de løsnes og rengjøres.
Ved langvarig stillstand for bilen
(mer enn én måned) anbefales
det å kople fra batteriet.
Før frakopling av batteriet
Vent i 2 minutter fra tenningen er skrudd
av til du kopler fra batteriet.
Lukk igjen vinduene og dørene før du
kopler fra batteriet.
Etter tilbakekopling av batteriet
Etter at batteriet har blitt tilbakekoplet,
skru på tenningen og vent i 1 minutt før
du starter bilen for å være sikker på at alle
elektroniske systemer har blitt initialisert.
Dersom det forekommer funksjonsfeil et-
ter dette, kontakt PEUGEOT-forhandler-
nettet eller et kvalifi sert verksted.
Se tilsvarende kapittel, og foreta reini-
tialisering av:
- nøkkelen med fjernkontroll,
- solgardinen på panoramasoltaket,
- navigasjonssystemet GPS.
Bruk ikke makt på platen, for hvis klem-
men er feil plassert, er låsing ikke mulig.
Begynn på nytt.
