209
CARATTERISTICHE TECNICHE

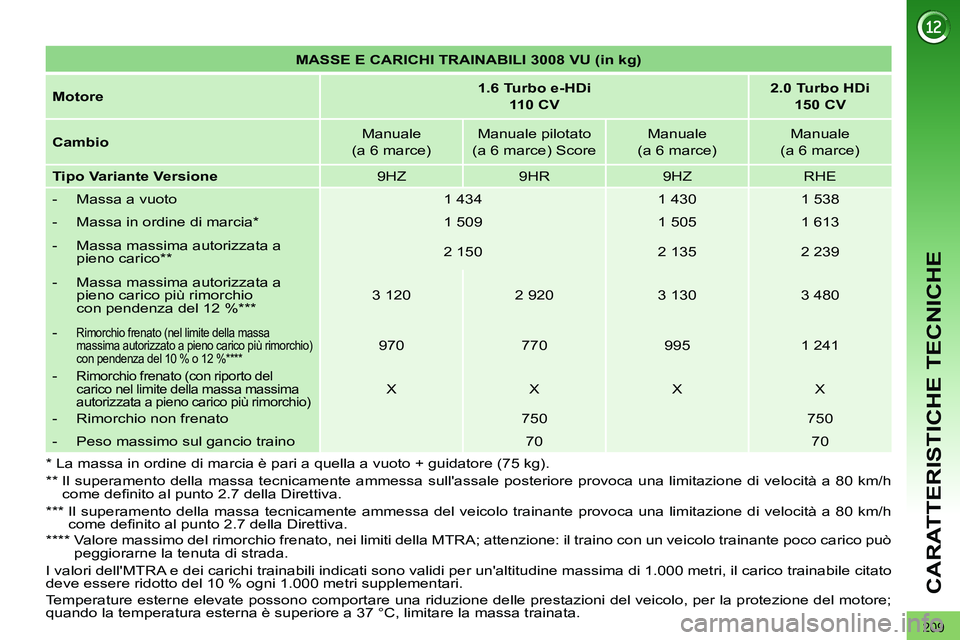

MASSE E CARICHI TRAINABILI 3008 VU (in kg)



Motore


1.6 Turbo e-HDi
110 CV



2.0 Turbo HDi
150 CV



Cambio

Manuale
(a 6 marce)
Manuale pilotato
(a 6 marce) Score
Manuale
(a 6 marce)
Manuale
(a 6 marce)

Tipo Variante Versione

9HZ
9HR
9HZ
RHE


- Massa a vuoto
1 434
1 430
1 538


- Massa in ordine di marcia *

1 509
1 505
1 613


- Massa massima autorizzata a
pieno carico **

2 150
2 135
2 239


- Massa massima autorizzata a
pieno carico più rimorchio
con pendenza del 12 % ***



3 120
2 920
3 130
3 480


- Rimorchio frenato (nel limite della massa
massima autorizzato a pieno carico più rimorchio)
con pendenza del 10 % o 12 % ****




970
770
995
1 241


-
Rimorchio frenato (con riporto del
carico nel limite della massa massima
autorizzata a pieno carico più rimorchio)

X
X
X
X


- Rimorchio non frenato
750
750


- Peso massimo sul gancio traino
70
70

*
La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 kg).

**
Il superamento della massa tecnicamente ammessa sull'assale posteriore provoca una limitazione di velocità a 80 km/h
come defi nito al punto 2.7 della Direttiva.

***

Il superamento della massa tecnicamente ammessa del veicolo trainante provoca una limitazione di velocità a 80 km/h
come defi nito al punto 2.7 della Direttiva.

****
Valore massimo del rimorchio frenato, nei limiti della MTRA; attenzione: il traino con un veicolo trainante poco carico può
peggiorarne la tenuta di strada.

I valori dell'MTRA e dei carichi trainabili indicati sono validi per un'altitudine massima di 1.000 metri, il carico trainabile citato
deve essere ridotto del 10 % ogni 1.000 metri supplementari.
Temperature esterne elevate possono comportare una riduzione delle prestazioni del veicolo, per la protezione del motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

210
CARATTERISTICHE TECNICHE

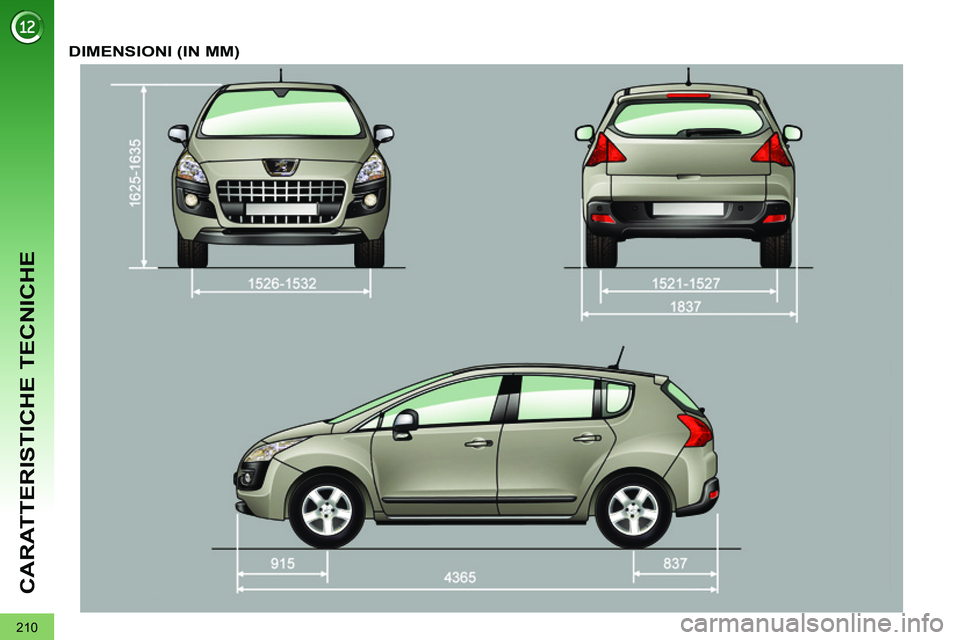

DIMENSIONI (IN MM)

211
CARATTERISTICHE TECNICHE

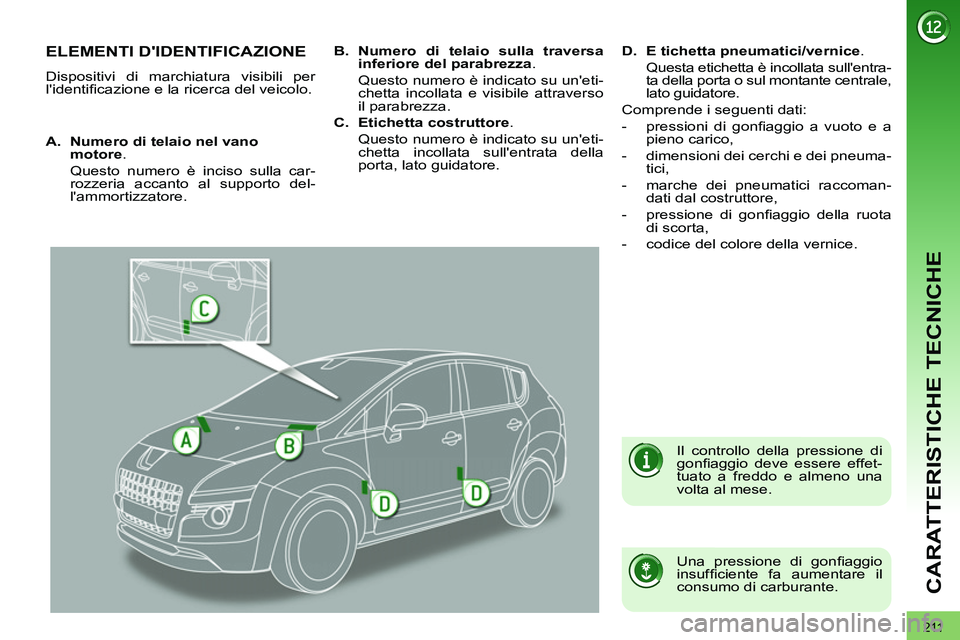

ELEMENTI D'IDENTIFICAZIONE

Dispositivi di marchiatura visibili per
l'identifi cazione e la ricerca del veicolo.

Una pressione di gonfi aggio
insuffi ciente fa aumentare il
consumo di carburante.


Il controllo della pressione di
gonfi aggio deve essere effet-
tuato a freddo e almeno una
volta al mese.


A.
Numero di telaio nel vano
motore
.
Questo numero è inciso sulla car-
rozzeria accanto al supporto del-
l'ammortizzatore.
B.
Numero di telaio sulla traversa
inferiore del parabrezza
.
Questo numero è indicato su un'eti-
chetta incollata e visibile attraverso
il parabrezza.

C.
Etichetta costruttore
.
Questo numero è indicato su un'eti-
chetta incollata sull'entrata della
porta, lato guidatore.
D.
E
tichetta pneumatici/vernice
.
Questa etichetta è incollata sull'entra-
ta della porta o sul montante centrale,
lato guidatore.
Comprende i seguenti dati:


- pressioni di gonfi aggio a vuoto e a
pieno carico,

- dimensioni dei cerchi e dei pneuma-
tici,

- marche dei pneumatici raccoman-
dati dal costruttore,

- pressione di gonfi aggio della ruota
di scorta,

- codice del colore della vernice.

212
CARATTERISTICHE TECNICHE

213
CHIAMATA D'EMERGENZA O D'ASSISTENZA

214

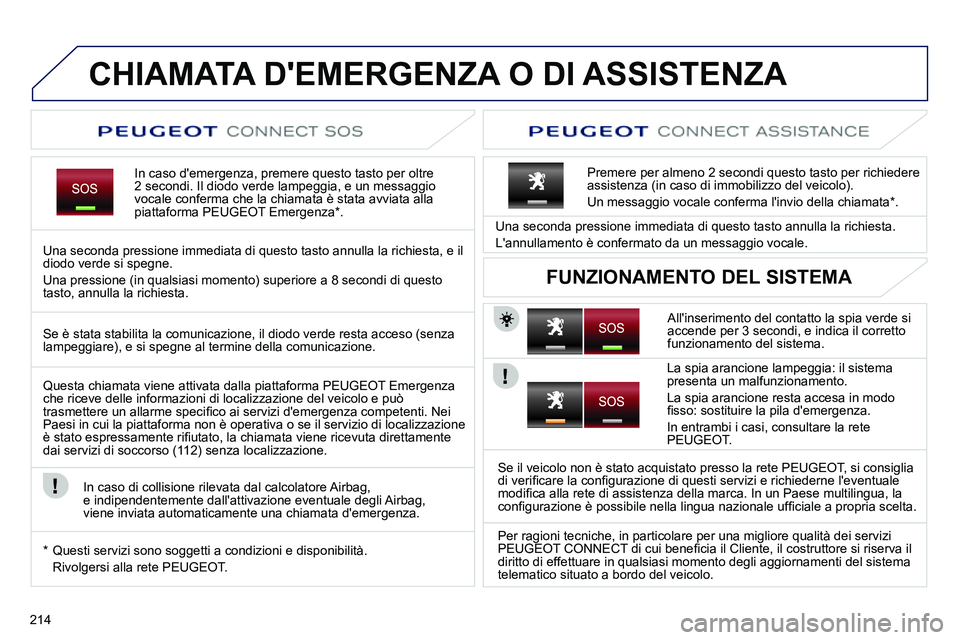

CHIAMATA D'EMERGENZA O DI ASSISTENZA


In caso d'emergenza, premere questo tasto per oltre
2 secondi. Il diodo verde lampeggia, e un messaggio
vocale conferma che la chiamata è stata avviata alla
piattaforma PEUGEOT Emergenza * .

Una seconda pressione immediata di questo tasto annulla la richiesta, e il
diodo verde si spegne.
Una pressione (in qualsiasi momento) superiore a 8 secondi di questo
tasto, annulla la richiesta.

All'inserimento del contatto la spia verde si
accende per 3 secondi, e indica il corretto
funzionamento del sistema.
Una seconda pressione immediata di questo tasto annulla la richiesta.
L'annullamento è confermato da un messaggio vocale.

Premere per almeno 2 secondi questo tasto per richiedere
assistenza (in caso di immobilizzo del veicolo).
Un messaggio vocale conferma l'invio della chiamata * .




FUNZIONAMENTO DEL SISTEMA


Se è stata stabilita la comunicazione, il diodo verde resta acceso (senza
lampeggiare), e si spegne al termine della comunicazione.

Questa chiamata viene attivata dalla piattaforma PEUGEOT Emergenza
che riceve delle informazioni di localizzazione del veicolo e può
trasmettere un allarme specifi co ai servizi d'emergenza competenti. Nei
Paesi in cui la piattaforma non è operativa o se il servizio di localizzazione
è stato espressamente rifi utato, la chiamata viene ricevuta direttamente
dai servizi di soccorso (112) senza localizzazione.

In caso di collisione rilevata dal calcolatore Airbag,
e indipendentemente dall'attivazione eventuale degli Airbag,
viene inviata automaticamente una chiamata d'emergenza.



*
Questi servizi sono soggetti a condizioni e disponibilità.
Rivolgersi alla rete PEUGEOT.
La spia arancione lampeggia: il sistema
presenta un malfunzionamento.
La spia arancione resta accesa in modo
fi sso: sostituire la pila d'emergenza.
In entrambi i casi, consultare la rete
PEUGEOT.

Se il veicolo non è stato acquistato presso la rete PEUGEOT, si consiglia
di verifi care la confi gurazione di questi servizi e richiederne l'eventuale
modifi ca alla rete di assistenza della marca. In un Paese multilingua, la
confi gurazione è possibile nella lingua nazionale uffi ciale a propria scelta.

Per ragioni tecniche, in particolare per una migliore qualità dei servizi
PEUGEOT CONNECT di cui benefi cia il Cliente, il costruttore si riserva il
diritto di effettuare in qualsiasi momento degli aggiornamenti del sistema
telematico situato a bordo del veicolo.

215
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

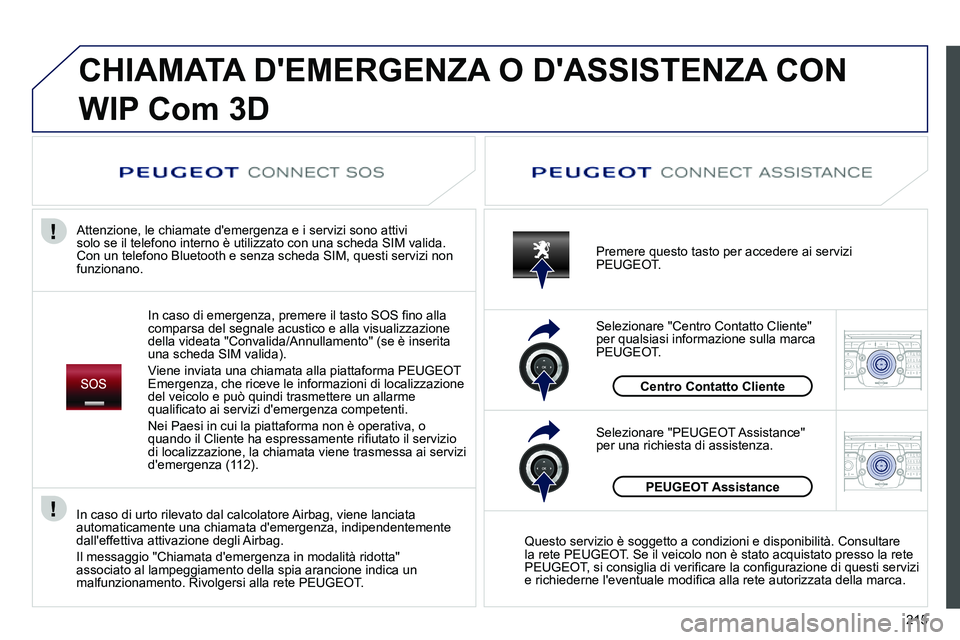

CHIAMATA D'EMERGENZA O D'ASSISTENZA CON
WIP Com 3D

In caso di emergenza, premere il tasto SOS fi no alla
comparsa del segnale acustico e alla visualizzazione
della videata "Convalida/Annullamento" (se è inserita
una scheda SIM valida).
Viene inviata una chiamata alla piattaforma PEUGEOT
Emergenza, che riceve le informazioni di localizzazione
del veicolo e può quindi trasmettere un allarme
qualifi cato ai servizi d'emergenza competenti.
Nei Paesi in cui la piattaforma non è operativa, o
quando il Cliente ha espressamente rifi utato il servizio
di localizzazione, la chiamata viene trasmessa ai servizi
d'emergenza (112).












Attenzione, le chiamate d'emergenza e i servizi sono attivi
solo se il telefono interno è utilizzato con una scheda SIM valida.
Con un telefono Bluetooth e senza scheda SIM, questi servizi non
funzionano.










Premere questo tasto per accedere ai servizi
PEUGEOT.
Centro Contatto Cliente Selezionare "Centro Contatto Cliente"
per qualsiasi informazione sulla marca
PEUGEOT.
Selezionare "PEUGEOT Assistance"
per una richiesta di assistenza.
PEUGEOT Assistance


Questo servizio è soggetto a condizioni e disponibilità. Consultare
la rete PEUGEOT. Se il veicolo non è stato acquistato presso la rete
PEUGEOT, si consiglia di verifi care la confi gurazione di questi servizi
e richiederne l'eventuale modifi ca alla rete autorizzata della marca.

In caso di urto rilevato dal calcolatore Airbag, viene lanciata
automaticamente una chiamata d'emergenza, indipendentemente
dall'effettiva attivazione degli Airbag.
Il messaggio "Chiamata d'emergenza in modalità ridotta"
associato al lampeggiamento della spia arancione indica un
malfunzionamento. Rivolgersi alla rete PEUGEOT.

216

217
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1
RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

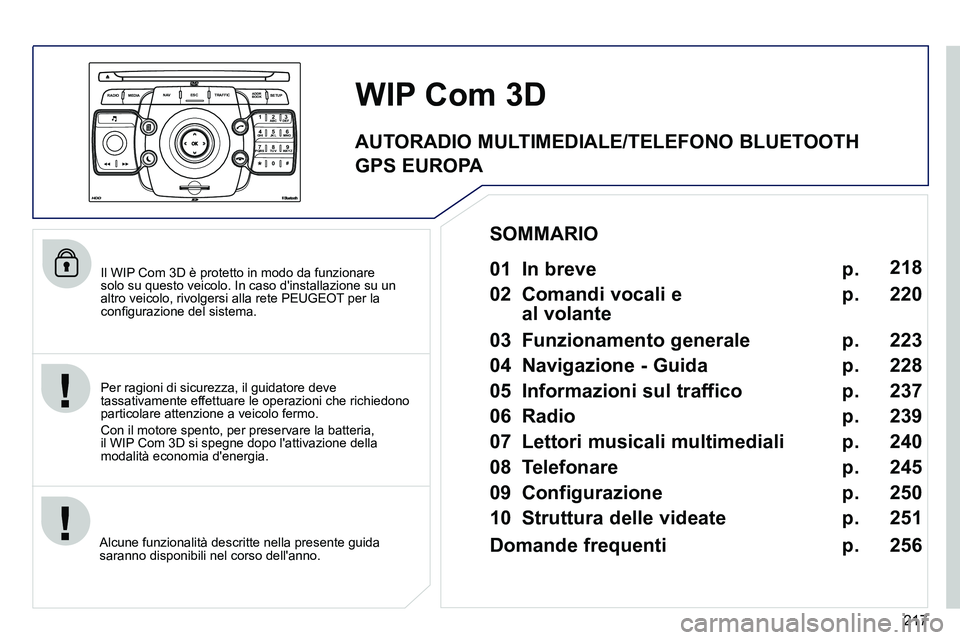

Il WIP Com 3D è protetto in modo da funzionare
solo su questo veicolo. In caso d'installazione su un
altro veicolo, rivolgersi alla rete PEUGEOT per la
confi gurazione del sistema.

Alcune funzionalità descritte nella presente guida
saranno disponibili nel corso dell'anno.







WIP Com 3D


Per ragioni di sicurezza, il guidatore deve
tassativamente effettuare le operazioni che richiedono
particolare attenzione a veicolo fermo.
Con il motore spento, per preservare la batteria,
il WIP Com 3D si spegne dopo l'attivazione della
modalità economia d'energia.


01 In breve

02 Comandi vocali e
al volante

03 Funzionamento generale

04 Navigazione - Guida

05 Informazioni sul traffico

06 Radio

07 Lettori musicali multimediali

08 Telefonare

09 Configurazione

10 Struttura delle videate p.
p.
p.
p.
p.
p.
p.
p.
p.
p. 218
220
223
228
237
239
240
245
250
251

SOMMARIO

Domande frequenti p.
256


AUTORADIO MULTIMEDIALE/TELEFONO BLUETOOTH
GPS EUROPA

218

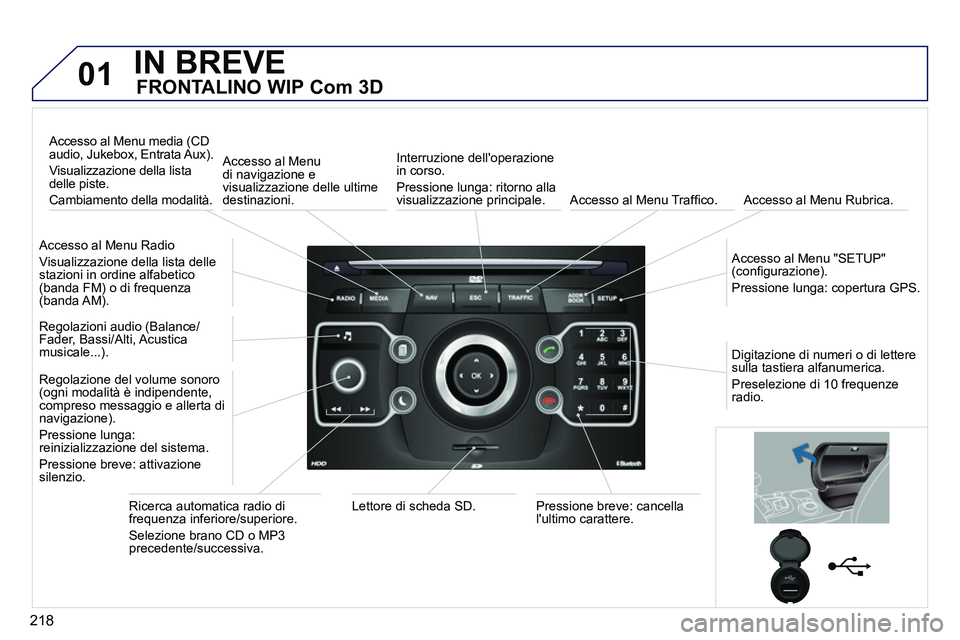

01 IN BREVE


FRONTALINO WIP Com 3D


Accesso al Menu Radio
Visualizzazione della lista delle
stazioni in ordine alfabetico
(banda FM) o di frequenza
(banda AM).

Accesso al Menu media (CD
audio, Jukebox, Entrata Aux).
Visualizzazione della lista
delle piste.
Cambiamento della modalità.
Accesso al Menu
di navigazione e
visualizzazione delle ultime
destinazioni.
Interruzione dell'operazione
in corso.
Pressione lunga: ritorno alla
visualizzazione principale.
Accesso al Menu Traffi co.
Accesso al Menu Rubrica.

Accesso al Menu "SETUP"
(confi gurazione).
Pressione lunga: copertura GPS.

Regolazioni audio (Balance/
Fader, Bassi/Alti, Acustica
musicale...).

Regolazione del volume sonoro
(ogni modalità è indipendente,
compreso messaggio e allerta di
navigazione).
Pressione lunga:
reinizializzazione del sistema.
Pressione breve: attivazione
silenzio.

Ricerca automatica radio di
frequenza inferiore/superiore.
Selezione brano CD o MP3
precedente/successiva.
Lettore di scheda SD.
Pressione breve: cancella
l'ultimo carattere.
Digitazione di numeri o di lettere
sulla tastiera alfanumerica.
Preselezione di 10 frequenze
radio.
