PEUGEOT 3008 2012 Omistajan Käsikirja (in Finnish)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 3008, Model: PEUGEOT 3008 2012Pages: 328, PDF Size: 15.76 MB

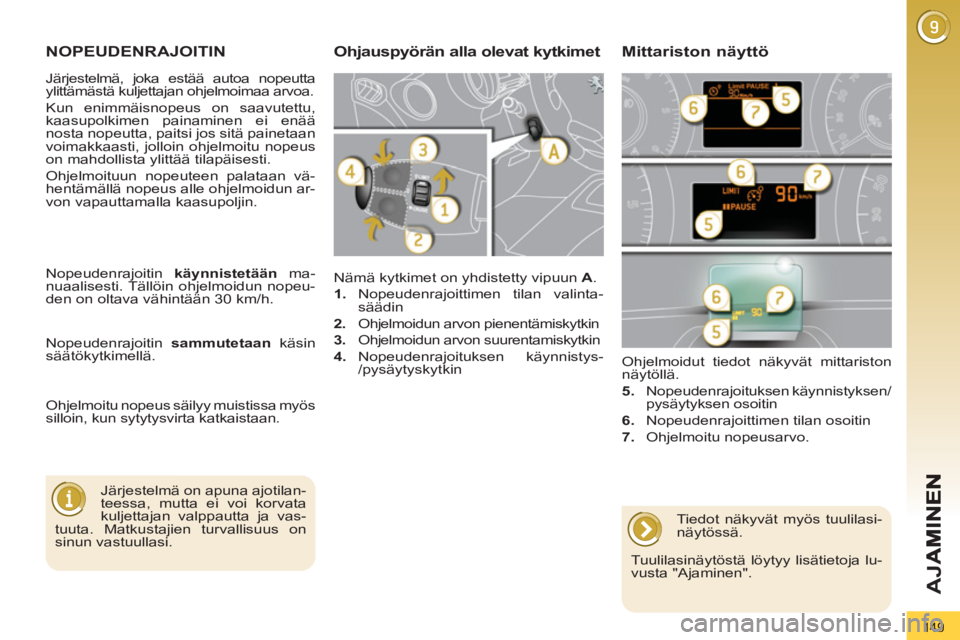

Page 151 of 328
149
AJ
A
NOPEUDENRAJOITIN
Nämä kytkimet on yhdistetty vipuun A
.
1.
Nopeudenrajoittimen tilan valinta-
säädin
2.
Ohjelmoidun arvon pienentämiskytkin
3.
Ohjelmoidun arvon suurentamiskytkin
4.
Nopeudenrajoituksen käynnistys-
/pysäytyskytkin
Ohjelmoidut tiedot näkyvät mittariston
näytöllä.
5.
Nopeudenrajoituksen käynnistyksen/
pysäytyksen osoitin
6.
Nopeudenrajoittimen tilan osoitin
7.
Ohjelmoitu nopeusarvo.
Ohjauspyörän alla olevat kytkimet Mittariston näyttö
Järjestelmä on apuna ajotilan-
teessa, mutta ei voi korvata
kuljettajan valppautta ja vas-
tuuta. Matkustajien turvallisuus on
sinun vastuullasi.
Nopeudenrajoitin käynnistetään
ma-
nuaalisesti. Tällöin ohjelmoidun nopeu-
den on oltava vähintään 30 km/h.
Nopeudenrajoitin sammutetaan
käsin
säätökytkimellä.
Ohjelmoitu nopeus säilyy muistissa myös
silloin, kun sytytysvirta katkaistaan.
Tiedot näkyvät myös tuulilasi-
näytössä.
Tuulilasinäytöstä löytyy lisätietoja lu-
vusta "Ajaminen".
Järjestelmä, joka estää autoa nopeutta
ylittämästä kuljettajan ohjelmoimaa arvoa.
Kun enimmäisnopeus on saavutettu,
kaasupolkimen painaminen ei enää
nosta nopeutta, paitsi jos sitä painetaan
voimakkaasti, jolloin ohjelmoitu nopeus
on mahdollista ylittää tilapäisesti.
Ohjelmoituun nopeuteen palataan vä-
hentämällä nopeus alle ohjelmoidun ar-
von vapauttamalla kaasupoljin.

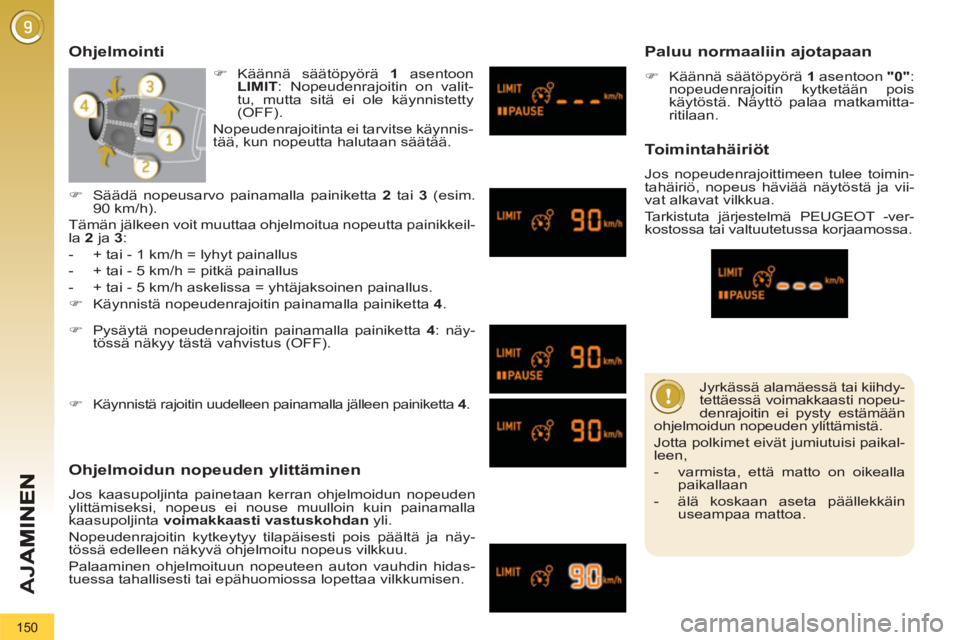

Page 152 of 328
150
AJ
A
Jyrkässä alamäessä tai kiihdy-
tettäessä voimakkaasti nopeu-
denrajoitin ei pysty estämään
ohjelmoidun nopeuden ylittämistä.
Jotta polkimet eivät jumiutuisi paikal-
leen,
- varmista, että matto on oikealla
paikallaan
- älä koskaan aseta päällekkäin
useampaa mattoa.
Ohjelmointi
Oh
jelmoidun nopeuden ylittäminen
Jos kaasupoljinta painetaan kerran ohjelmoidun nopeuden
ylittämiseksi, nopeus ei nouse muulloin kuin painamalla
kaasupoljinta voimakkaasti
vastuskohdan
yli.
Nopeudenrajoitin kytkeytyy tilapäisesti pois päältä ja näy-
tössä edelleen näkyvä ohjelmoitu nopeus vilkkuu.
Palaaminen ohjelmoituun nopeuteen auton vauhdin hidas-
tuessa tahallisesti tai epähuomiossa lopettaa vilkkumisen.
Paluu normaaliin ajotapaan
)
Käännä säätöpyörä 1
asentoon "
0"
:
nopeudenrajoitin kytketään pois
käytöstä. Näyttö palaa matkamitta-
ritilaan.
Toimintahäiriöt
Jos nopeudenrajoittimeen tulee toimin-
tahäiriö, nopeus häviää näytöstä ja vii-
vat alkavat vilkkua.
Tarkistuta järjestelmä PEUGEOT -ver-
kostossa tai valtuutetussa korjaamossa.
)
Pysäytä nopeudenrajoitin painamalla painiketta 4
: näy-
tössä näkyy tästä vahvistus (OFF).
)
Käynnistä rajoitin uudelleen painamalla jälleen painiketta 4
.
)
Säädä nopeusarvo painamalla painiketta 2
tai 3
(esim.
90 km/h).
Tämän jälkeen voit muuttaa ohjelmoitua nopeutta painikkeil-
la 2
ja 3
:
- + tai - 1 km/h = lyhyt painallus
- + tai - 5 km/h = pitkä painallus
- + tai - 5 km/h askelissa = yhtäjaksoinen painallus.
)
Käynnistä nopeudenrajoitin painamalla painiketta 4
.
)
Käännä säätöpyörä 1
asentoon
LIMIT
: Nopeudenrajoitin on valit-
tu, mutta sitä ei ole käynnistetty
(OFF).
Nopeudenrajoitinta ei tarvitse käynnis-
tää, kun nopeutta halutaan säätää.

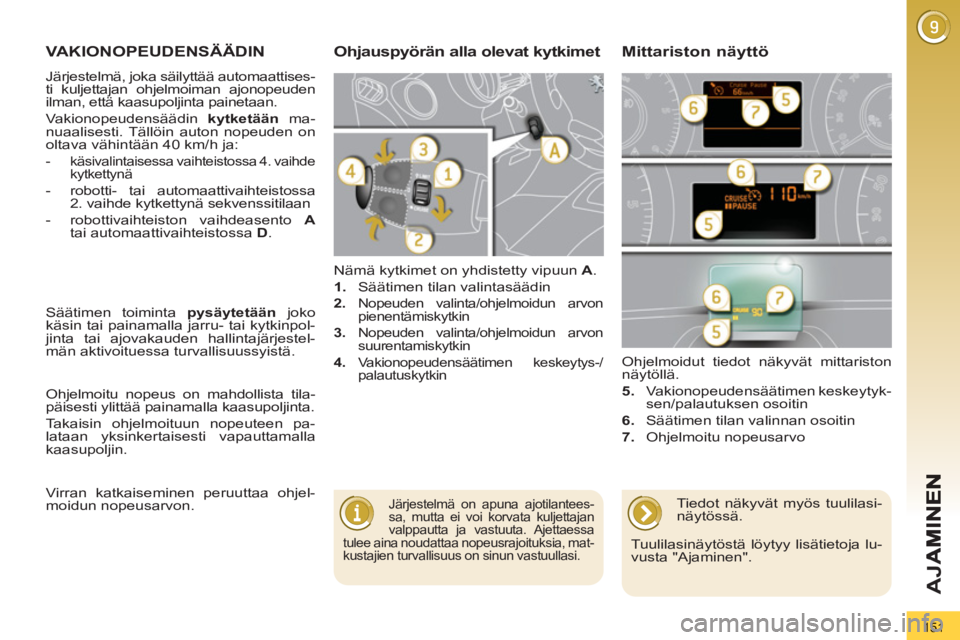

Page 153 of 328
151
AJ
A
VAKIONOPEUDENSÄÄDIN
Järjestelmä, joka säilyttää automaattises-
ti kuljettajan ohjelmoiman ajonopeuden
ilman, että kaasupoljinta painetaan.
Vakionopeudensäädin kytketään
ma-
nuaalisesti. Tällöin auton nopeuden on
oltava vähintään 40 km/h ja:
- käsivalintaisessa vaihteistossa 4. vaihde
kytkettynä
- robotti- tai automaattivaihteistossa
2. vaihde kytkettynä sekvenssitilaan
- robottivaihteiston vaihdeasento A
tai automaattivaihteistossa D
.
Nämä kytkimet on yhdistetty vipuun A
.
1.
Säätimen tilan valintasäädin
2.
Nopeuden valinta/ohjelmoidun arvon
pienentämiskytkin
3.
Nopeuden valinta/ohjelmoidun arvon
suurentamiskytkin
4.
Vakionopeudensäätimen keskeytys-/
palautuskytkin
Ohjelmoidut tiedot näkyvät mittariston
näytöllä.
5.
Vakionopeudensäätimen keskeytyk-
sen/palautuksen osoitin
6.
Säätimen tilan valinnan osoitin
7.
Ohjelmoitu nopeusarvo
Ohjauspyörän alla olevat kytkimet Mittariston näyttö
Järjestelmä on apuna ajotilantees-
sa, mutta ei voi korvata kuljettajan
valppautta ja vastuuta. Ajettaessa
tulee aina noudattaa nopeusrajoituksia, mat-
kustajien turvallisuus on sinun vastuullasi.
Säätimen toiminta pysäytetään
joko
käsin tai painamalla jarru- tai kytkinpol-
jinta tai ajovakauden hallintajärjestel-
män aktivoituessa turvallisuussyistä.
Ohjelmoitu nopeus on mahdollista tila-
päisesti ylittää painamalla kaasupoljinta.
Takaisin ohjelmoituun nopeuteen pa-
lataan yksinkertaisesti vapauttamalla
kaasupoljin.
Virran katkaiseminen peruuttaa ohjel-
moidun nopeusarvon.
Tiedot näkyvät myös tuulilasi-
näytössä.
Tuulilasinäytöstä löytyy lisätietoja lu-
vusta "Ajaminen".

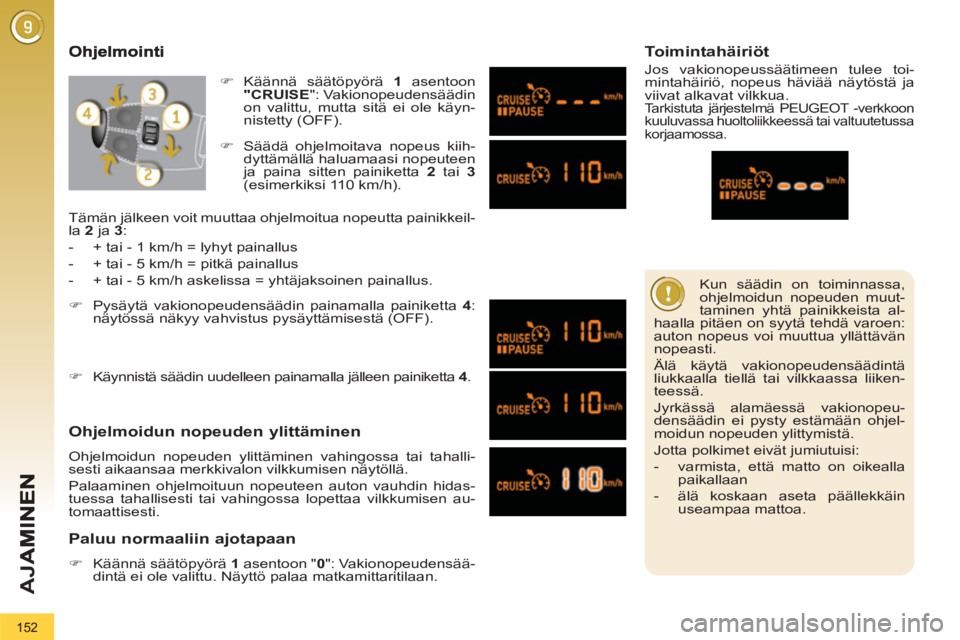

Page 154 of 328
152
AJ
A
Kun säädin on toiminnassa,
ohjelmoidun nopeuden muut-
taminen yhtä painikkeista al-
haalla pitäen on syytä tehdä varoen:
auton nopeus voi muuttua yllättävän
nopeasti.
Älä käytä vakionopeudensäädintä
liukkaalla tiellä tai vilkkaassa liiken-
teessä.
Jyrkässä alamäessä vakionopeu-
densäädin ei pysty estämään ohjel-
moidun nopeuden ylittymistä.
Jotta polkimet eivät jumiutuisi:
- varmista, että matto on oikealla
paikallaan
- älä koskaan aseta päällekkäin
useampaa mattoa.
Ohjelmoidun nopeuden ylittäminen
Ohjelmoidun nopeuden ylittäminen vahingossa tai tahalli-
sesti aikaansaa merkkivalon vilkkumisen näytöllä.
Palaaminen ohjelmoituun nopeuteen auton vauhdin hidas-
tuessa tahallisesti tai vahingossa lopettaa vilkkumisen au-
tomaattisesti.
Paluu normaaliin ajotapaan
)
Käännä säätöpyörä 1
asentoon " 0
": Vakionopeudensää-
dintä ei ole valittu. Näyttö palaa matkamittaritilaan.
Toimintahäiriöt
Jos vakionopeussäätimeen tulee toi-
mintahäiriö, nopeus häviää näytöstä ja
viivat alkavat vilkkua.
Tarkistuta järjestelmä PEUGEOT -verkkoon
kuuluvassa huoltoliikkeessä tai valtuutetussa
korjaamossa.
)
Säädä ohjelmoitava nopeus kiih-
dyttämällä haluamaasi nopeuteen
ja paina sitten painiketta 2
tai 3
(esimerkiksi 110 km/h).
)
Pysäytä vakionopeudensäädin painamalla painiketta 4
:
näytössä näkyy vahvistus pysäyttämisestä (OFF).
)
Käynnistä säädin uudelleen painamalla jälleen painiketta 4
.
Tämän jälkeen voit muuttaa ohjelmoitua nopeutta painikkeil-
la 2
ja 3
:
- + tai - 1 km/h = lyhyt painallus
- + tai - 5 km/h = pitkä painallus
- + tai - 5 km/h askelissa = yhtäjaksoinen painallus.
)
Käännä säätöpyörä 1
asentoon
"CRUISE
": Vakionopeudensäädin
on valittu, mutta sitä ei ole käyn-
nistetty (OFF).

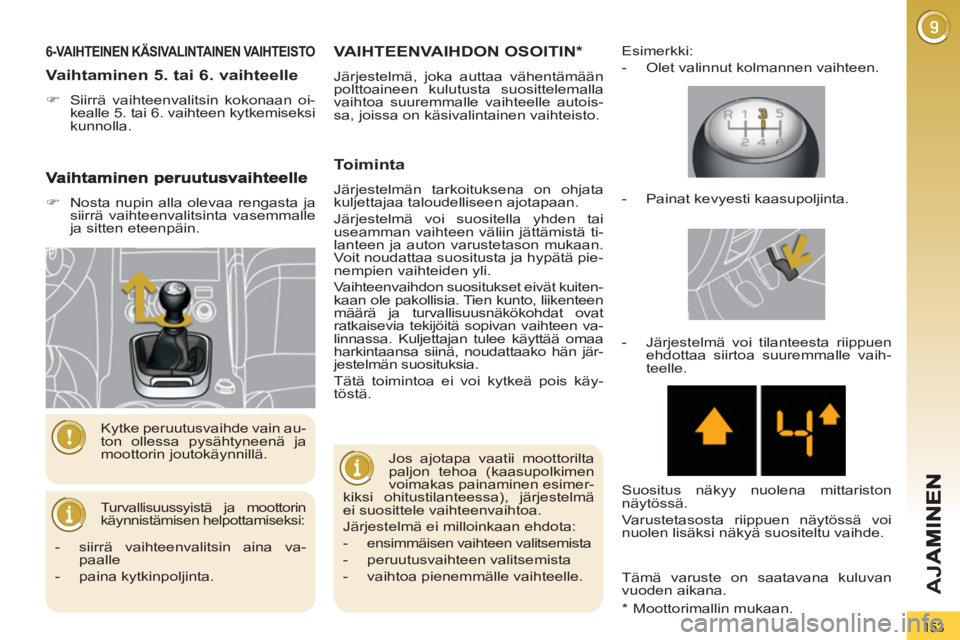

Page 155 of 328
153
AJ
A
6-VAIHTEINEN KÄSIVALINTAINEN VAIHTEISTO
Turvallisuussyistä ja moottorin
käynnistämisen helpottamiseksi:
Kytke peruutusvaihde vain au-
ton ollessa pysähtyneenä ja
moottorin joutokäynnillä.
Vaihtaminen 5. tai 6. vaihteelle
)
Siirrä vaihteenvalitsin kokonaan oi-
kealle 5. tai 6. vaihteen kytkemiseksi
kunnolla.
*
Moottorimallin mukaan.
VAIHTEENVAIHDON OSOITIN *
Järjestelmä, joka auttaa vähentämään
polttoaineen kulutusta suosittelemalla
vaihtoa suuremmalle vaihteelle autois-
sa, joissa on käsivalintainen vaihteisto.
Toiminta
Järjestelmän tarkoituksena on ohjata
kuljettajaa taloudelliseen ajotapaan.
Järjestelmä voi suositella yhden tai
useamman vaihteen väliin jättämistä ti-
lanteen ja auton varustetason mukaan.
Voit noudattaa suositusta ja hypätä pie-
nempien vaihteiden yli.
Vaihteenvaihdon suositukset eivät kuiten-
kaan ole pakollisia. Tien kunto, liikenteen
määrä ja turvallisuusnäkökohdat ovat
ratkaisevia tekijöitä sopivan vaihteen va-
linnassa. Kuljettajan tulee käyttää omaa
harkintaansa siinä, noudattaako hän jär-
jestelmän suosituksia.
Tätä toimintoa ei voi kytkeä pois käy-
töstä.
Esimerkki:
- Olet valinnut kolmannen vaihteen.
Jos ajotapa vaatii moottorilta
paljon tehoa (kaasupolkimen
voimakas painaminen esimer-
kiksi ohitustilanteessa), järjestelmä
ei suosittele vaihteenvaihtoa.
Järjestelmä ei milloinkaan ehdota:
- ensimmäisen vaihteen valitsemista
- peruutusvaihteen valitsemista
- vaihtoa pienemmälle vaihteelle.
- Painat kevyesti kaasupoljinta.
- Järjestelmä voi tilanteesta riippuen
ehdottaa siirtoa suuremmalle vaih-
teelle.
Suositus näkyy nuolena mittariston
näytössä.
Varustetasosta riippuen näytössä voi
nuolen lisäksi näkyä suositeltu vaihde.
Tämä varuste on saatavana kuluvan
vuoden aikana.
- siirrä vaihteenvalitsin aina va-
paalle
- paina kytkinpoljinta.
)
Nosta nupin alla olevaa rengasta ja
siirrä vaihteenvalitsinta vasemmalle
ja sitten eteenpäin.
Page 156 of 328
154
AJ
A
6-VAIHTEINEN
ROBOTTIVAIHTEISTO Vaihdevipu
R.
Peruutusvaihde
)
Kun haluat valita tämän asennon,
pidä jalka jarrulla ja siirrä vaihdevi-
pua ylöspäin.
N.
Vapaa-asento
)
Käynnistäessäsi moottoria pidä jalka
jarrulla ja valitse tämä asento.
A.
Automaattitila
)
Tämä asento valitaan siirtämällä
vaihdevipua alaspäin.
M. +/-
Käsivalintainen vaihtaminen
)
Tämä asento valitaan siirtämällä
vaihdevipua alaspäin ja sitten va-
semmalle. Tämän jälkeen:
- napauta vipua eteenpäin kytkeäk-
sesi suuremman vaihteen tai
- napauta vipua taaksepäin kytke-
äksesi pienemmän vaihteen.
S.
Sport-ohjelma
)
Ohjelma otetaan käyttöön ja pois
käytöstä painamalla kyseistä paini-
ketta.
Ohjauspyörän alla olevat kytkimet
+.
Suuremman vaihteen kytkin on oh-
jauspyörän oikealla puolella.
)
Suuremmalle vaihdetaan painamalla
ohjauspyörän alla olevaa +-
kytkintä
takaa.
-.
Pienemmän vaihteen kytkin on oh-
jauspyörän vasemmalla puolella.
)
Pienemmälle vaihdetaan painamal-
la ohjauspyörän alla olevaa - -
kytkin-
tä takaa
Ohjauspyörän alla olevilla kyt-
kimillä ei voi vaihtaa vapaalle
eikä siirtyä peruutusvaihteelle
tai siltä pois.
Tämä vaihteisto antaa kuljettajan va-
linnan mukaan mahdollisuuden valita
automaattiohjauksen mukavuus tai kä-
sivalintainen käyttö.
Vaihteiston käyttötapoja on kolme:
- automaattinen
vaihtaminen, jossa
vaihteisto ohjaa vaihteiden kytkentää
- käsivalintainen
vaihtaminen, jolloin
kuljettaja voi kytkeä vaihteet käsin
- automaattinen ja käsivalintainen
vaihtaminen yhdessä esimerkiksi
ohitettaessa. Tällöin vaihteisto toi-
mii automaattiohjauksella samalla
kun voidaan käyttää käsivalintaa.
Sport
-ohjelma on käytettävissä sekä
automaattisessa että käsivalintaisessa
tilassa silloin, kun kuljettaja toivoo dy-
naamisempaa ajotyyliä.
Page 157 of 328
155
AJ
A
Vaihteiston näyttö mittaristossa
Vaihdevivun asennot
N.
Neutral (vapaa-asento)
R.
Reverse (peruutusvaihde)
1, 2, 3, 4, 5, 6.
Käsivalintaisen tilan vaihteet
AUTO
.
Valo syttyy, kun valitaan auto-
maattitila. Se sammuu siirryttä-
essä käsivalintaiseen tilaan.
S.
Sport (Sport-ohjelma)
Moottorin käynnistäminen
)
Kun tämä merkkivalo vilkkuu,
paina jarrua
(esimerkiksi
käynnistäessäsi moottoria).
)
Valitse asento N
.
)
Paina jarrupoljin pohjaan.
)
Käynnistä moottori.
)
Pidä jarrupoljinta alhaalla, siirrä vaih-
devipu asentoon A
tai M
kun haluat
ajaa eteenpäin tai asentoon R
.
)
Vapauta jarrupoljin ja paina kaasu-
poljinta.
)
Sähkötoiminen seisontajarru vapau-
tuu automaattisesti. Jos näin ei ole,
vapauta se käsin.
AUTO
ja 1
tai R
tulevat mitta-
riston näyttöön.
Jos vaihdevipu ei ole N
-asen-
nossa, kun moottori käynniste-
tään, N
vilkkuu mittaristossa, ja
samalla kuuluu merkkiääni ja näyttöön
tulee viesti.
Jos jarrupoljinta ei paineta moottoria
käynnistettäessä, Jalka jarrupolki-
melle
vilkkuu mittaristossa. Samalla
kuuluu merkkiääni ja monitoiminäyt-
töön tulee viesti.
Kun peruutusvaihde kytketään,
kuuluu merkkiääni.
N
tulee näkyviin mittaristoon.
Käsivalintainen toimintatila
)
Liikkeellelähdön jälkeen valitse
asento M
siirtyäksesi käsivalintai-
seen toimintatilaan.
AUTO
-osoitus poistuu näytös-
tä ja kytketyt vaihteet tulevat
vuorollaan näyttöön mittaris-
tossa.
Vaihteensiirtokäskyt toteutetaan vain,
jos auton käyntinopeus sen sallii.
Jalan nosto kaasupolkimelta ei ole tar-
peen vaihteensiirtojen aikana.
Jarrutettaessa tai hidastettaessa vaihteis-
to vaihtaa automaattisesti pienemmälle
vaihteelle, jotta vaihteensiirto voidaan
suorittaa. Kun moottori on joutokäynnil-
lä, jarrut vapautettuina, ja jos
asento R
, A
tai M
valitaan, auto
lähtee liikkeelle auto lähtee liikkeelle
ilman, että kaasupoljinta painetaan.
Älä koskaan jätä lapsia yksin autoon
moottorin käydessä. Jos huolto joudu-
taan tekemään moottorin käydessä,
kiristä seisontajarru ja laita vaihdevipu
asentoon N
.
Page 158 of 328
156
AJ
A
Jos kuljettaja haluaa vaihtaa
peruutusvaihteelle hyvin pie-
nessä nopeudessa, siirto ote-
taan huomioon vasta, kun auto on
pysähtynyt. Merkkivalo Jalka jarru-
polkimelle
saattaa vilkkua mittaris-
tossa, jotta kuljettaja jarruttaisi.
Jos kuljettaja haluaa vaihtaa peruu-
tusvaihteelle suuressa nopeudessa,
merkkivalo N
vilkkuu ja vaihteisto
kytkeytyy automaattisesti vapaal-
le. Vaihteen kytkemiseksi uudelleen
aseta vipu asentoon A
tai M
. Vaihteisto toimii tällöin automaattitilas-
sa ilman kuljettajan toimia. Se valitsee
jatkuvasti sopivimman vaihteen seuraa-
vien tekijöiden perusteella:
- ajotapa
- tien profi ili.
AUTO
-osoitus ja kytketty vaih-
de tulevat näkyviin mittariston
näytössä.
Automaattinen toimintatila
)
Kun vaihteistoa on käytetty käsivalintai-
sessa tilassa, voit palata automaattiseen
toimintatilaan siirtämällä vaihteenvalitsi-
men A-
asentoon.
Yhdistetty automaattinen jakäsivalintainen toimintatila
Tässä tilassa kuljettaja voi suorittaa esimer-
kiksi ohituksen. Vaihteisto pysyy automaat-
tisessa toimintatilassa, mutta kuljettaja voi
käyttää käsivalintavaihteita.
)
Käytä ( +
) tai ( -
) -kytkintä (ohjaus-
pyörän alla).
Vaihteisto kytkee kuljettajan valitseman
vaihteen, jos moottorin käyntinopeus
sen sallii. AUTO
-osoitus pysyy mittaris-
ton näytössä.
Jos kytkimiä ei käytetä hetkeen, vaih-
teisto palautuu automaattiseen toimin-
tatilaan.
Kiihdytettäessä voimakkaasti
vaihteisto ei kytkeydy suurem-
malle vaihteelle ilman, että kul-
jettaja siirtää vaihdevipua tai käyttää
ohjauspyörän alla olevia kytkimiä.
Kun auto on liikkeellä, älä koskaan
valitse vapaa-asentoa N
.
Kytke peruutusvaihde R
ainoastaan,
kun auto on pysähdyksissä ja kun pi-
dät jalkaa jarrupolkimella.
Kun haluat kiihtyvyyden ole-
van mahdollisimman hyvä,
kuten esimerkiksi ohitettaes-
sa, paina voimakkaasti kaasupoljinta
vastekohdan yli.
Page 159 of 328
157
AJ
A
Auton pysäyttäminenToimintahäiriö
Jos tämä merkkivalo syttyy ja
AUTO
-osoitus vilkkuu sytytys-
virran ollessa kytkettynä, ja
samalla kuuluu merkkiääni ja
monitoiminäyttöön tulee viesti,
vaihteistossa on toimintahäiriö.
Vie auto tarkastettavaksi valtuutettuun
PEUGEOT-huoltokorjaamoon tai val-
tuutettuun korjaamoon.
Paina ehdottomasti jarrua
moottorin käynnistyksen ajan.
Aina pysäköityäsi kiristä eh-
dottomasti seisontajarru, jotta auto
pysyy paikallaan.
Kun auto on paikallaan moot-
torin käydessä, vaihdevipu
on ehdottomasti siirrettävä
vapaalle asentoon N
.
Aina ennen kuin moottoritilassa
tehdään toimenpiteitä, tarkista, että
vaihdevipu on vapaa-asennossa N
ja seisontajarru on kiristetty.
Sport-ohjelma
)
Kun olet valinnut käsivalintaisen tai
automaattisen toimintatilan, voit valita
Sport-ohjelman ja dynaamisemman
ajotavan painamalla painiketta S
.
S
tulee näkyviin mittariston
näyttöön kytketyn vaihteen
viereen.
)
Ohjelma lopetetaan painamalla uu-
delleen painiketta S
.
S
-osoitus poistuu tällöin mittariston
näytöstä.
Vaihteisto palaa automaatti-
sesti perustilaan, kun sytytys-
virta katkaistaan.
Ennen kuin sammutat moottorin, voit
tehdä seuraavia valintoja:
- siirtää vivun asentoon N
, jolloin
vaihteisto kytkeytyy vapaalle
- jättää kytkettynä olevan vaihteen
päälle. Tässä tapauksessa autoa ei
voi siirtää.
Molemmissa tapauksissa on ehdotto-
masti kiristettävä seisontajarru ellei sitä
ole ohjelmoitu automaattiseen toiminta-
tilaan.
Page 160 of 328
158
AJ
A
TIPTRONIC -
SYSTEM PORSCHE -
AUTOMAATTIVAIHTEISTO
Kuusi-vaihteisessa automaattivaihteis-
tossa on täysautomaattinen toimintatila,
johon kuuluvat sport- ja talviajo-ohjelmat.
Automaattivaihteistoa voidaan käyttää
myös käsivalintaisessa toimintatilassa.
Käytössäsi on siis neljä eri ajotapaa,
jotka ovat seuraavat:
- automaattinen
toimintatila, jossa
vaihteisto ohjaa vaihteita elektroni-
sesti
- sport-
ohjelma dynaamisempaan
ajotyyliin
- talviajo
-ohjelma, joka helpottaa aja-
mista liukkaalla tiellä
- manuaalinen
toimintatila, jossa kul-
jettaja vaihtaa vaihteet käsin.
Vaihteenvalitsin
P.
Pysäköinti
- Auto on paikallaan, seisontajarru ki-
ristettynä tai vapautettuna
- Moottorin käynnistäminen
R.
Peruutus
- Peruutusvaihteen kytkeminen, auto
pysähdyksissä, moottori joutokäyn-
nillä
N.
Vapaa
- Auto on paikallaan, seisontajarru
kiristettynä
- Moottorin käynnistäminen
D.
Automaattinen toimintatila
M +/-.
Manuaalinen toimintatila, jossa
kuusi vaihdetta vaihdetaan käsin
)
Paina vipua eteenpäin vaihteiden
suurentamiseksi.
tai
)
Paina vipua taaksepäin vaihteiden
pienentämiseksi.
Mittariston näyttö
Kun siirrät vaihteenvalitsinta valitaksesi
asennon, tätä asentoa vastaava merk-
kivalo syttyy mittaristoon.
P.
Parking (pysäköinti)
R.
Reverse (peruutus)
N.
Neutral (vapaa)
D.
Drive (automaattivaihteilla ajaminen)
S.
Sport
-ohjelma
7
. Talviajo
-ohjelma
1 - 6.
Manuaalisessa toimintatilassa valittu
vaihde
-.
Manuaalisessa toimintatilassa valittu
arvo ei kelpaa
Vaihteiston kytkinpaneeli
1.
Vaihteenvalitsin
2.
" S
"-painike (sport)
3.
7
-painike (talviajo)
