189
HYÖDYLLISIÄ TIETOJA

Rekisterikilven lamppujen
vaihtaminen (W5-5W)
Seisontavalojen lampun
vaihtaminen (tavaratila)


















Sumuvalojen vaihtaminen

)
Avaa tavaratila.

)
Irrota muoviluukku ruuvimeisselillä.

)
Irrota valon kiinnitysmutteri.

)
Käännä lamppua neljäsosakierros
ja vaihda se.
Asenna lopuksi osat takaisin päinvas-
taisessa järjestyksessä.



)

Lamppuun pääsee käsiksi puskurin alta.


)
Käännä lamppua neljäsosakierros
ja vaihda se.



)
Aseta kapea ruuvitaltta johonkin lä-
pinäkyvän kotelon ulkopuolella ole-
vista koloista.

)
Käännä sitä ulospäin, jotta kotelo
irtoaa.

)
Irrota kotelo.

)
Vedä lamppu irti ja vaihda se.




)
Paina ensin kiinnitinparia A
ja sen jälkeen
kiinnitinparia B
ja kiinnitinparia C
, jotta voit ir-
rottaa ja päästä käsiksi lampunkannattimiin.



















Lisäjarruvalon vaihtaminen


)
Avaa tavaratila ja irrota päällystiiviste.

)
Kierrä mutterit (2 kpl) auki.

)
Paina kierretankoja pitämällä sa-
malla valosta kiinni ulkopuolelta.

)
Irrota liitin ja vedä ulos takalasinpe-
simen putki.

190
HYÖDYLLISIÄ TIETOJA
SULAKKEEN VAIHTAMINEN
Toimintaohjeet viallisen sulakkeen vaih-
tamiseksi uuteen silloin, kun vastaavas-
sa toiminnossa on vika.

Työkalujen esilleottaminen

Sulakepihdit löytyvät kojelaudan sula-
kerasian kannesta.
Saadaksesi ne esille:


)
poista kansi kokonaan

)
irrota pihdit.



Sulakkeen vaihtaminen

Ennen sulakkeen vaihtamista uuteen
on etsittävä vian syy ja korjattava vika.


)
Etsi viallinen sulake katsomalla su-
lakkeiden lankojen kuntoa.

Kunnossa

Viallinen



)
Ota sulake paikaltaan tarkoitukseen
varatuilla pihdeillä.

)
Viallinen sulake tulee aina vaihtaa
saman ampeerimäärän sulakkee-
seen.

)
Tarkista, että sulakerasiassa oleva
numero, päällä oleva virran voimak-
kuus ja alla olevan taulukon numero
ovat samat.
Sähkötoimisten
lisävarusteiden asentaminen
Auton sähköjärjestelmä on
tarkoitettu vakiovarusteille tai valin-
naisille lisävarusteille.
Ennen kuin asennat muita varus-
teita tai sähkötoimisia lisävarustei-
ta autoosi, ota yhteys valtuutettuun
PEUGEOT-huoltokorjaamoon tai val-
tuutettuun korjaamoon.
PEUGEOT ei ota vastuuta
kustannuksista, jotka aiheu-
tuvat auton korjauksista tai
toimintahäiriöistä, jotka aiheutuvat
sellaisten lisävarusteiden asennuk-
sesta, joita PEUGEOT ei toimita tai
suosittele, ja joita ei ole asennettu
ohjeiden mukaan. Tämä koskee eri-
tyisesti kaikkia laitteita, joiden yhteis-
kulutus on yli 10 milliampeeria.

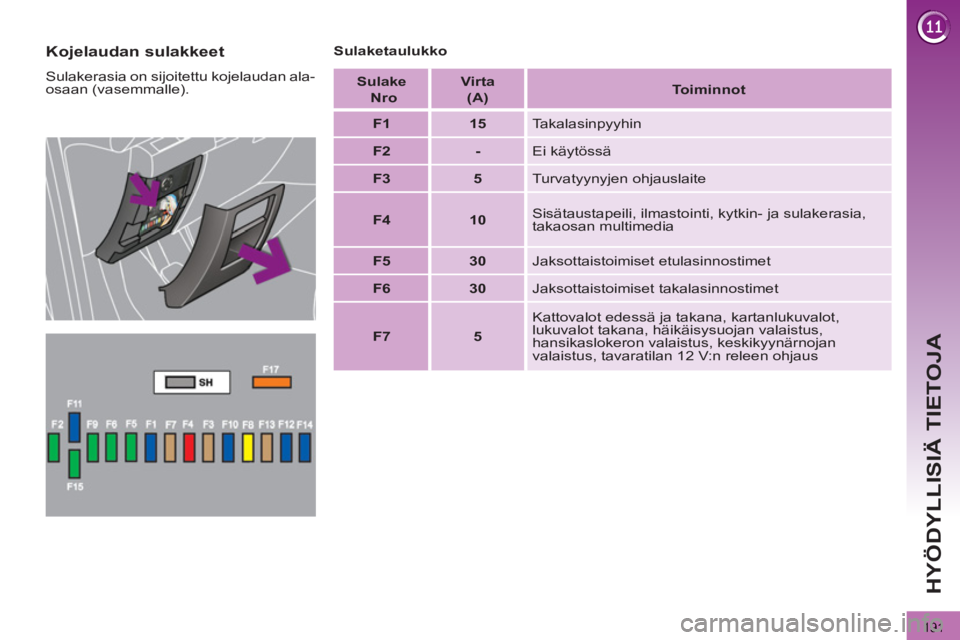

191
HYÖDYLLISIÄ TIETOJA

Kojelaudan sulakkeet

Sulakerasia on sijoitettu kojelaudan ala-
osaan (vasemmalle).
Sulaketaulukko


Sulake
Nro


Virta
(A)

Toiminnot




F1



15

Takalasinpyyhin


F2



-

Ei käytössä


F3



5

Turvatyynyjen ohjauslaite


F4



10

Sisätaustapeili, ilmastointi, kytkin- ja sulakerasia,
takaosan multimedia


F5



30

Jaksottaistoimiset etulasinnostimet


F6



30

Jaksottaistoimiset takalasinnostimet


F7



5

Kattovalot edessä ja takana, kartanlukuvalot,
lukuvalot takana, häikäisysuojan valaistus,
hansikaslokeron valaistus, keskikyynärnojan
valaistus, tavaratilan 12 V:n releen ohjaus

192
HYÖDYLLISIÄ TIETOJA

Sulakkeiden esilleottaminen


)
Katso kohtaa "Työkalujen esilleotta-
minen".


Sulake

Nro



Virta

(A)



Toiminnot




F8



20

Autoradio, puhelin, CD-vaihtaja, monitoiminäyttö,
alhaisen rengaspaineen tunnistus, murtohälyttimen
sireeni, murtohälyttimen ohjauslaite, telematiikka,
toimintomoduuli (jossa WIP Com 3D)


F9



30

Lisävarusteiden 12 V:n pistorasia edessä,
savukkeensytytin, 12 V:n pistorasia takana


F10



15

Ohjauspyörän alla olevat kytkimet


F11



15

Murtosuojauksen heikkovirtakytkin


F12



15

Perävaunun tunnistin, sade-/valotunnistin,
sulakkeiden F32, F34 ja F35 virransyöttö


F13



5

Moottorin sulakerasia, turvatyynyjen ohjauslaite


F14



15



Mittaristo, mittariston näyttö, sulakkeen F33 virransyöttö



F15



30

Lukitus ja turvalukitus


F17



40

Takalasin lämmitys, sulakkeen F30 virransyöttö


SH




-

PARC-toiminnon ohitusvastus

193
HYÖDYLLISIÄ TIETOJA


Sulake
Nro



Virta
(A)


Toiminnot


F29



-

Ei käytössä.


F30



5

Lämmitettävät ulkotaustapeilit


F31



30

Tavaratilan 12 V:n pistorasia


F32



5

Robottivaihteiston vaihdevipu


F33



10

Tuulilasinäyttö, hands free -sarja, ilmastointi


F34



5

Turvavyön merkkivalojen näyttö


F35



10

Pysäköintitutka, Hi-Fi-vahvistimen hallinta


F36



10

Perävaunukytkennän ohjausyksikkö,
kuljettajanoven kytkinpaneeli


F37



20

Hi-Fi-vahvistin


F38



30

Kuljettajanistuimen sähkötoiminnot


F39



20

Panoraamakaton aurinkoverho


F40



-

Ei käytössä

194
HYÖDYLLISIÄ TIETOJA

Moottoritilan sulakkeet

Sulakerasia on moottoritilassa akun lä-
hellä (vasemmalla).

Sulakkeiden esilleottaminen


)
Irrota kansi.

)
Vaihda sulake (katso ao. kohtaa).

)
Kun sulake on vaihdettu, sulje kansi
huolellisesti, jotta sulakerasia pysyy
tiiviinä.

Sulaketaulukko


Sulake

Nro



Virta

(A)

Toiminnot




F1



20



Moottorin ohjauslaitteen virransyöttö, suihkutuspumpun
magneettiventtiilit ja pakokaasunpuhdistusventtiili (EGR)
(2 l HDI), suihkutusventtiilit (2 l HDI)


F2



15

Äänimerkki


F3



10

Etu- ja takalasin pesulaite


F4


1 0

Huomiovalot


F5



15

Aktiivihiilisäiliön tyhjennysventtiilit, turbiinin tyhjennys
ja turboahtimen paineensäätö (1,6 l THP),
huohottimen lämmitin (1,6 l THP), dieselpolttoaineen
lämmitin (1,6 l HDI)


F6



10

Diagnoosipistoke, suunnattavat ajovalot,
hiukkassuodattimen pumppu (diesel), "Distance
alert", jäähdytysnesteen tason tunnistin, sivupeilien
säätökytkin


F7



10

Ohjaustehostimen ohjausyksikkö, automaattivaihteisto,
suunnattavien ajovalojen korkeudensäätö


F8



20

Käynnistimen ohjaus


F9



10

Kytkin- ja jarrupoljinten kytkimet


F10



30


Moottorin ohjauslaitteen toimilaitteet (bensiini: sytytyskelat,
magneettiventtiilit, happitunnistimet, suihkutussuuttimet,
lämmittimet, polttoainepumppu, ohjattu termostaatti)
(diesel: magneettiventtiilit, lämmittimet)


F11



40

Ilmastointilaitteen puhallin

195
HYÖDYLLISIÄ TIETOJA


Sulake

Nro


Virta
(A)



Toiminnot




F12



30

Tuulilasinpyyhkimen hidas/nopea pyyhintä


F13



40

Keskusyksikön virransyöttö (+ virtalukosta)


F14



30

Ilmapumppu


F15



10

Oikea kaukovalo


F16



10

Vasen kaukovalo


F17



15

Vasen lähivalo


F18



15

Oikea lähivalo


F19



15

Öljyhöyryjen lämmitin (1,6 l VTi), turboahtimen
paineensäätöventtiili (diesel), jäähdytysnesteen
tason tunnistin (diesel)


F20



10

Ohjattu termostaatti, muuttuvavirtauksisen
syötön magneettiventtiilit, turboahtimen
paineensäätöventtiili (diesel), jäähdytysnesteen
tason tunnistin (diesel)


F21



5

Tuuletinryhmän releen virransyöttö, Valvetronic-
releen ohjaus (1,6 l VTi), turboahtimen jäähdytys
(1,6 l THP), ilmamäärämittari (1,6 l HDI).

196
HYÖDYLLISIÄ TIETOJA

Akun päällä olevat mini- ja midisulakkeet

Maksisulakeet

Sulake
Nro



Virta

(A)



Toiminnot




F1



-

Ei käytössä


F2



5

Jarrun kaksitoiminen kytkin


F3



5

Akun varauksen ohjausyksikkö


F4



25

ABS/ESP-magneettiventtiilit


F5



5

ABS/ESP-ohjauslaite


F6



15

Automaattivaihteisto, robottivaihteisto


F7 *



80

Ohjaustehostimen sähköpumppuryhmä


F8

*


60

Tuuletinryhmä


F9 *



80/30

Hehkutuksen ohjausyksikkö (diesel), Valvetronic-
sähkömoottori (1,6 l THP)


F10 *



40

ABS/ESP-sähköpumppuryhmä.


F11 *



100

Matkustamon kytkentä- ja sulakerasia


F12 *



30

Robottivaihteiston sähköpumppuryhmä


Sulake


Nro

Virta
(A)

Toiminnot



MF1 *



-

Ei käytössä


MF2 *



30

Perävaunukytkennän ohjausyksikkö


MF3 *



50

Matkustamon sulakerasia


MF4 *



80

Keskusyksikkö


MF5 *



80

Keskusyksikkö


MF6 *



30

Sähköinen seistontajarru


MF7 *



30

Etuistuinten lämmitys


MF8 *



20

Ajovalojen pesulaite
*
Maksisulakkeet ja jotkut sulakkeet
ovat sähköjärjestelmien lisäsuojana.
Vain valtuutettu PEUGEOT-huolto-
korjaamo tai valtuutettu korjaamo saa
tehdä niille toimenpiteitä.

HYÖDYLLISIÄ TIETOJA
AKKU 12 V
Toimintatila, jolla ladataan purkautunut
akku tai käynnistetään moottori toisella
akulla.

Akun sijainti

Käynnistys lisäakulla



)
Yhdistä punainen johto epäkunnos-
sa olevan akun A
(+)-napaan ja sen
jälkeen vara-akun B
(+)-napaan.

)
Kytke vihreän tai mustan kaapelin
toinen pää vara-akun B
miinusna-
paan (-).

)
Kytke vihreän tai mustan kaapelin
toinen pää maadoituspisteeseen C

autosi runkoon (mootorin tuki). Akku sijaitsee konepellin alla.
Pääset siihen käsiksi seuraavasti:


)
avaa konepelti sisäpuolella olevan
vivun avulla, sitten ulkopuolella ole-
van

)
kiinnitä konepellin tukitanko

)
irrota muovisuojus, jotta saat esiin
kaksi napaa

)
tarvittaessa irrota sulakekotelo, jotta
voit poistaa akun.






Tämä tarra osoittaa, että käytössä on
korkealuokkainen ja erityisominaisuuk-
siltaan määrätty lyijyakku 12 V, ja jos
se on vaihdettava tai irrotettava, on työ
tehtävä PEUGEOT -huoltokorjaamossa
tai valtuutetussa korjaamossa.
Jos näitä ohjeita ei noudateta, on vaa-
rana akun ennenaikainen kuluminen.

Kun akku on asennettu jälleen paikal-
leen, Stop & Go -järjestelmä aktivoituu
viiveellä vasta muutaman tunnin jälkeen,
kun akun varaustila on saavuttanut riittä-
vän tason (noin 8 tuntia maksimissaan).

Stop & Go -järjestelmän akun uudel-
leenlataaminen ei edellytä akun kytke-
mistä irti.

)

Käynnistä auto, anna moottorin käydä.


)
Odota, että moottori käy tasaista
joutokäyntiä, ennen kuin irrotat kaa-
pelit.

198
HYÖDYLLISIÄ TIETOJA


Kaapeleiden irrottaminen


)
Nosta lukituskieleke maksimiin.


Kaapeleiden uudelleen kytkeminen


)
Aseta kaapelin avoinna oleva laip-
pa 1
akun (+) -napaan.

)
Paina kohtisuoraan laipasta 1
niin,
että se asettuu hyvin akkua vasten.

)
Lukitse laippa vetämällä kiinnike
erilleen ja laskemalla sen jälkeen
alas kieleke 2
.
Älä irrota kaapelikenkiä moot-
torin käydessä.
Kytke akku lataukseen vasta,
kun molemmat kaapelikengät
on irrotettu.
Älä yritä käynnistää autoa työntämäl-
lä, jos siinä on 6-vaihteinen robotti-
vaihteisto tai automaattivaihteisto.

Akut sisältävät myrkyllisiä ai-
neita, kuten rikkihappoa ja
lyijyä. Akut on hävitettävä lain
määräämien sääntöjen mukaisesti
eikä niitä missään tapauksessa saa
heittää pois talousjätteen mukana.
Vie käytetyt paristot ja akut niille tar-
koitettuun keräyspisteeseen.

Akun lataaminen akkulaturilla



)
Irrota akun kaapelikengät.

)
Noudata akkulaturin valmistajan an-
tamaa käyttöohjetta.

)
Kytke akun kaapelikengät aloittaen
miinusnavasta (-).

)
Tarkista, että navat ja liitinkengät
ovat puhtaat. Jos niissä on (valkoi-
nen tai vihertävä) sulfaattikerros, ne
täytyy irrottaa ja puhdistaa.

Suosittelemme akun napojen
irrottamista, jos auto on käyt-
tämättömänä yli kuukauden.
Ennen akun kaapelikenkien
irrottamista
Ennen kuin irrotat akun kaapelikengät,
on odotettava kaksi minuuttia virran kat-
kaisun jälkeen.
Sulje ikkunat ja ovet ennen akun irrot-
tamista.

Akun kaapelikenkien takaisin
kiinnittämisen jälkeen
Kun kytket sytytysvirran ensimmäisen
kerran kaapelikenkien uudelleen kiinni-
tyksen jälkeen, odota 1 minuutti ennen
käynnistämistä. Auton elektroniset laitteet
alustetaan tällöin. Jos tästä huolimatta il-
menee häiriöitä, ota yhteys valtuutettuun
PEUGEOT-huoltokorjaamoon tai valtuu-
tettuun korjaamoon.
Katso lisätietoja kyseisestä luvusta ja
alusta itse uudelleen:


- kauko-ohjain

- panoraamakaton aurinkoverho

- GPS-navigointijärjestelmä.

Älä käytä voimakeinoja kielekkeen pai-
namisessa sillä jos laippa ei ole kun-
nolla paikallaan, lukitus on mahdoton.
Suorita toimenpiteet uudelleen.
