9
159
Fahrbetrieb

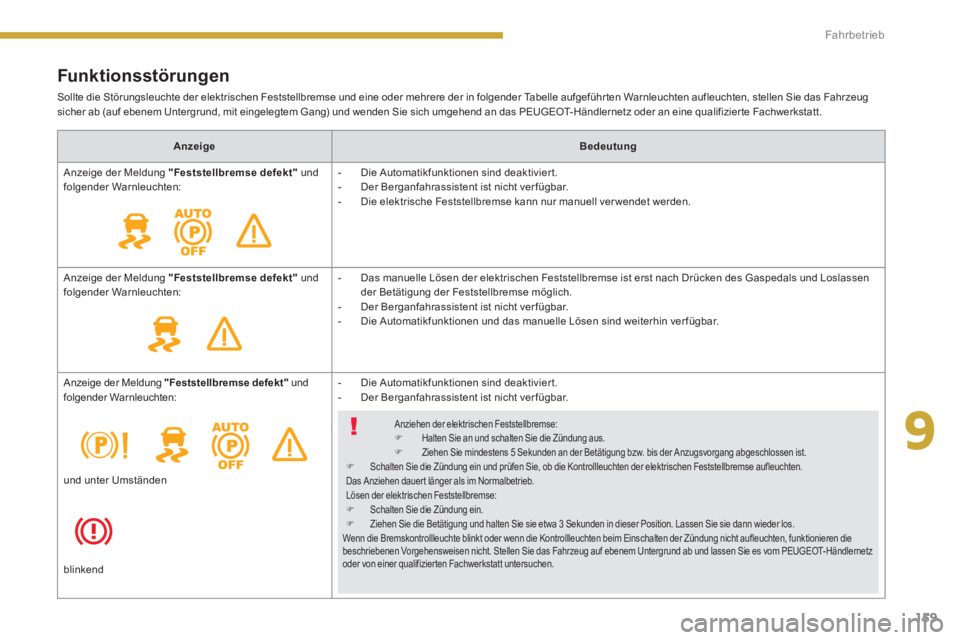

Funk tionsstörungen

Sollte die Störungsleuchte der elektrischen Feststellbremse und eine oder mehrere der in folgender Tabelle aufgeführ ten Warnleuchten aufleuchten, stellen Sie das Fahrzeug
sicher ab (auf ebenem Untergrund, mit eingelegtem Gang) und wenden Sie sich umgehend an das PEUGEOT-Händlernetz oder an eine qualifizierte Fachwerkstatt.


Anzeige




Bedeutung


Anzeige der Meldung "Feststellbremse defekt"
und
folgender Warnleuchten:

- Die Automatikfunktionen sind deaktivier t.

- Der Berganfahrassistent ist nicht ver fügbar.

- Die elektrische Feststellbremse kann nur manuell ver wendet werden.
Anzeige der Meldung "Feststellbremse defekt"
und
folgender Warnleuchten:

- Das manuelle Lösen der elektrischen Feststellbremse ist erst nach Drücken des Gaspedals und Loslassen
der Betätigung der Feststellbremse möglich.

- Der Berganfahrassistent ist nicht ver fügbar.

- Die Automatikfunktionen und das manuelle Lösen sind weiterhin ver fügbar.
Anzeige der Meldung "Feststellbremse defekt"
und
folgender Warnleuchten:

- Die Automatikfunktionen sind deaktivier t.

- Der Berganfahrassistent ist nicht ver fügbar.

Anziehen der elektrischen Feststellbremse:


)
Halten Sie an und schalten Sie die Zündung aus.
)

Ziehen Sie mindestens 5 Sekunden an der Betätigung bzw. bis der Anzugsvorgang abgeschlossen ist.
)

Schalten Sie die Zündung ein und prüfen Sie, ob die Kontrollleuchten der elektrischen Feststellbremse aufleuchten.
Das Anziehen dauert länger als im Normalbetrieb.
Lösen der elektrischen Feststellbremse:
)


Schalten Sie die Zündung ein.
)

Ziehen Sie die Betätigung und halten Sie sie etwa 3 Sekunden in dieser Position. Lassen Sie sie dann wieder los.
Wenn die Bremskontrollleuchte blinkt oder wenn die Kontrollleuchten beim Einschalten der Zündung nicht aufleuchten, funktionieren die
beschriebenen Vorgehensweisen nicht. Stellen Sie das Fahrzeug auf ebenem Untergrund ab und lassen Sie es vom PEUGEOT-Händlernetz
oder von einer qualifizier ten Fachwerkstatt untersuchen.


und unter Umständen
blinkend

160
Fahrbetrieb


Anzeige




Bedeutung




Anzeige der Meldung "Störung
Feststellbremse
-
autom.
Feststellbremse
aktiviert"
und folgender
Warnleuchten:


- Nur das automatische Anziehen beim Abstellen des Motors und das automatische Lösen beim Anfahren
sind verfügbar.

- Das manuelle Anziehen/Lösen der elektrischen Feststellbremse und die Notbremsung sind nicht verfügbar.
und unter Umständen



blinkend


Batterie defekt

- Beim Aufleuchten der Batteriewarnleuchte ist unter Berücksichtigung der Verkehrssituation ein sofor tiger
Stopp er forderlich. Halten Sie an und stellen Sie das Fahrzeug ab (schieben Sie gegebenenfalls die beiden
Fahrzeugkeile unter die Räder).

- Ziehen Sie die elektrische Feststellbremse an, bevor Sie den Motor abstellen.

9
161
Fahrbetrieb

System, das bestimmte Informationen auf einen
transparenten Streifen im Sichtfeld des Fahrers
projizier t, damit dieser den Blick nicht von der
Fahrbahn abwenden muss.
Das Head-Up-Display funktionier t bei laufendem
Motor und speicher t die Einstellungen beim
Ausschalten der Zündung.

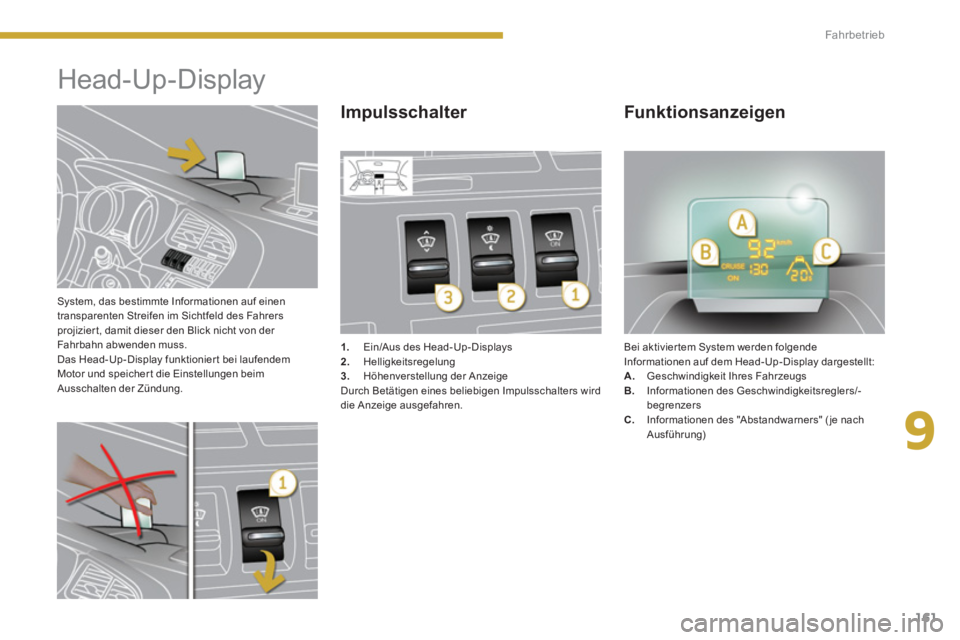

Head-Up-Display



1.
Ein/Aus des Head-Up-Displays

2.
Helligkeitsregelung

3.
Höhenverstellung der Anzeige
Durch Betätigen eines beliebigen Impulsschalters wird
die Anzeige ausgefahren. Bei aktivier tem System werden folgende
Informationen auf dem Head-Up-Display dargestellt:


A.
Geschwindigkeit Ihres Fahrzeugs

B.
Informationen des Geschwindigkeitsreglers/-
begrenzers



Impulsschalter
Funktionsanzeigen



C.
Informationen des "Abstandwarners" ( je nach
Ausführung)

162
Fahrbetrieb


)
Betätigen Sie bei laufendem Motor den
Impulsschalter 1
. Der Funktionsstatus (aktivier t
bzw. deaktivier t) bleibt beim Abstellen des Motors
bis zum nächsten Star ten gespeicher t.

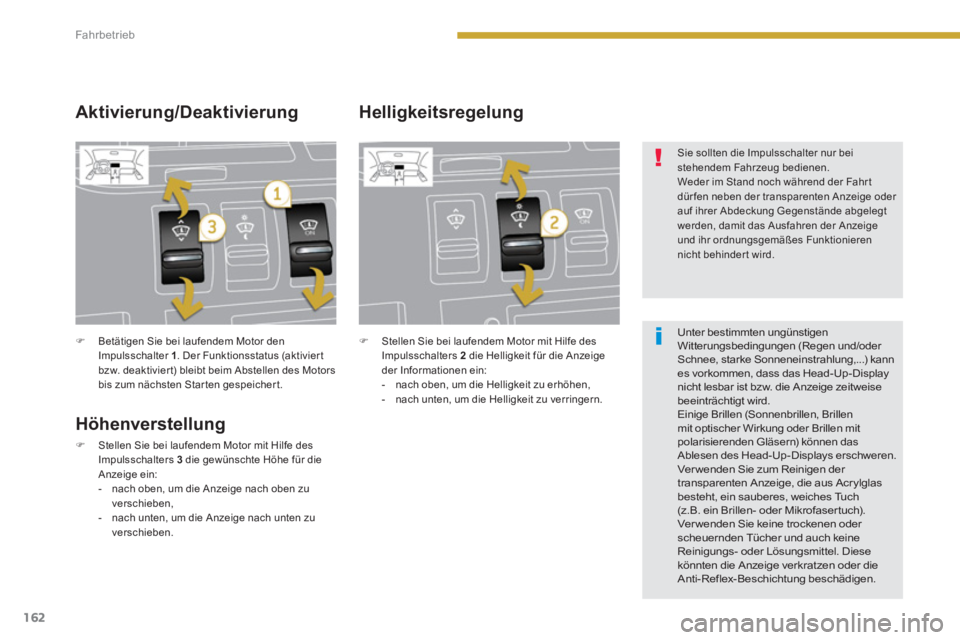

Höhenverstellung



)
Stellen Sie bei laufendem Motor mit Hilfe des
Impulsschalters 3
die gewünschte Höhe für die
Anzeige ein:


- nach oben, um die Anzeige nach oben zu
verschieben,

- nach unten, um die Anzeige nach unten zu
verschieben.




Aktivierung/Deaktivierung
Helligkeitsregelung



)
Stellen Sie bei laufendem Motor mit Hilfe des
Impulsschalters 2
die Helligkeit für die Anzeige
der Informationen ein:


- nach oben, um die Helligkeit zu erhöhen,

- nach unten, um die Helligkeit zu verringern.



Sie sollten die Impulsschalter nur bei
stehendem Fahrzeug bedienen.
Weder im Stand noch während der Fahr t
dür fen neben der transparenten Anzeige oder
auf ihrer Abdeckung Gegenstände abgelegt
werden, damit das Ausfahren der Anzeige
und ihr ordnungsgemäßes Funktionieren
nicht behinder t wird.

Unter bestimmten ungünstigen
Witterungsbedingungen (Regen und/oder
Schnee, starke Sonneneinstrahlung,...) kann
es vorkommen, dass das Head-Up-Display
nicht lesbar ist bzw. die Anzeige zeitweise
beeinträchtigt wird.
Einige Brillen (Sonnenbrillen, Brillen
mit optischer Wirkung oder Brillen mit
polarisierenden Gläsern) können das
Ablesen des Head-Up-Displays erschweren.
Ver wenden Sie zum Reinigen der
transparenten Anzeige, die aus Acr ylglas
besteht, ein sauberes, weiches Tuch
(z.B. ein Brillen- oder Mikrofaser tuch).
Ver wenden Sie keine trockenen oder
scheuernden Tücher und auch keine
Reinigungs- oder Lösungsmittel. Diese
könnten die Anzeige verkratzen oder die
Anti-Reflex-Beschichtung beschädigen.

9
163
Fahrbetrieb

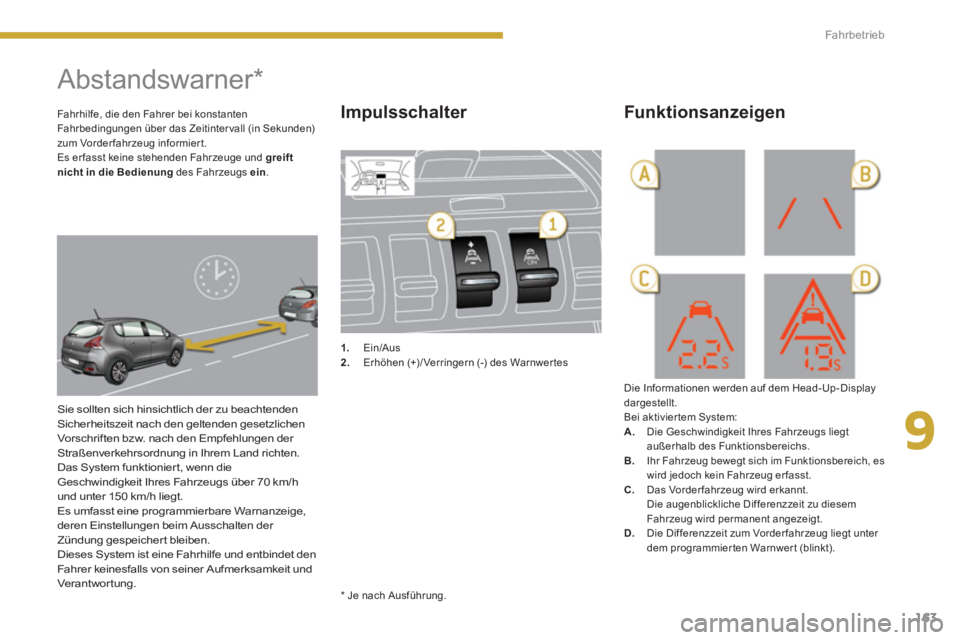

Abstandswarner *

Sie sollten sich hinsichtlich der zu beachtenden
Sicherheitszeit nach den geltenden gesetzlichen
Vorschriften bzw. nach den Empfehlungen der
Straßenverkehrsordnung in Ihrem Land richten.
Das System funktionier t, wenn die
Geschwindigkeit Ihres Fahrzeugs über 70 km/h
und unter 150 km/h liegt.
Es umfasst eine programmierbare Warnanzeige,
deren Einstellungen beim Ausschalten der
Zündung gespeichert bleiben.
Dieses System ist eine Fahrhilfe und entbindet den
Fahrer keinesfalls von seiner Aufmerksamkeit und
Verant wor tung.



1.
Ein/Aus

2.
Erhöhen (+)/ Verringern (-) des Warnwer tes

Die Informationen werden auf dem Head-Up-Display
dargestellt.
Bei aktivier tem System:


A.
Die Geschwindigkeit Ihres Fahrzeugs liegt
außerhalb des Funktionsbereichs.

B.
Ihr Fahrzeug bewegt sich im Funktionsbereich, es
wird jedoch kein Fahrzeug erfasst.

C.
Das Vorder fahrzeug wird erkannt.
Die augenblickliche Differenzzeit zu diesem
Fahrzeug wird permanent angezeigt.

D.
Die Differenzzeit zum Vorder fahrzeug liegt unter
dem programmier ten Warnwer t (blinkt).



Impulsschalter
Funktionsanzeigen

Fahrhilfe, die den Fahrer bei konstanten
Fahrbedingungen über das Zeitinter vall (in Sekunden)
zum Vorderfahrzeug informiert.
Es erfasst keine stehenden Fahrzeuge und greift
nicht in die Bedienung
des Fahrzeugs ein
.

* Je nach Ausführung
.

164
Fahrbetrieb

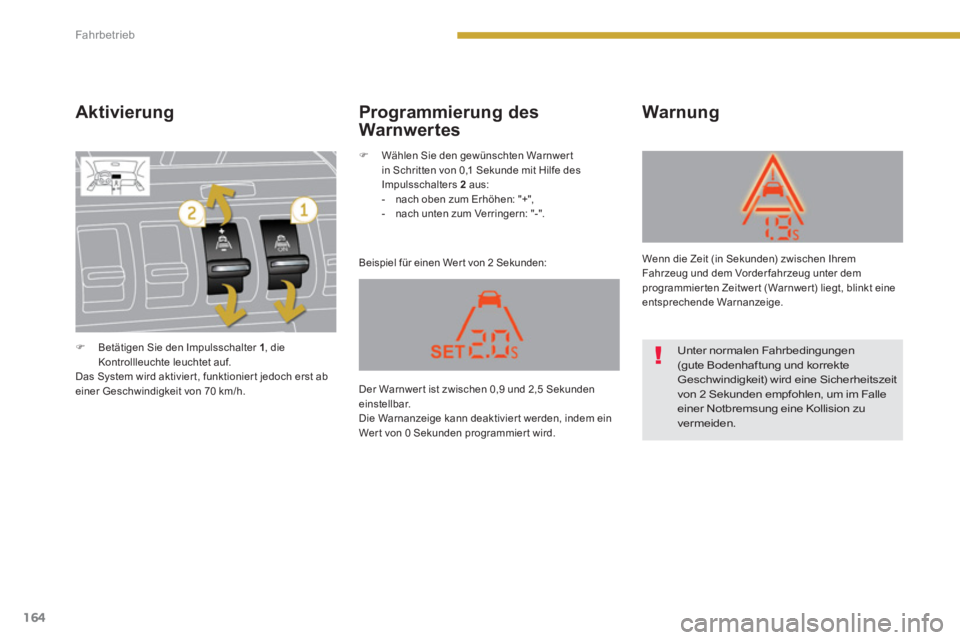

Aktivierung

Beispiel für einen Wer t von 2 Sekunden:


Warnung

Programmierung des
Warnwer tes


)
Betätigen Sie den Impulsschalter 1
, die
Kontrollleuchte leuchtet auf.
Das System wird aktivier t, funktionier t jedoch erst ab
einer Geschwindigkeit von 70 km/h. Der Warnwer t ist zwischen 0,9 und 2,5 Sekunden
einstellbar.
Die Warnanzeige kann deaktivier t werden, indem ein
Wer t von 0 Sekunden programmier t wird. Wenn die Zeit (in Sekunden) zwischen Ihrem
Fahrzeug und dem Vorder fahrzeug unter dem
programmier ten Zeitwer t (Warnwer t) liegt, blinkt eine
entsprechende Warnanzeige.
Unter normalen Fahrbedingungen
(gute Bodenhaftung und korrekte
Geschwindigkeit) wird eine Sicherheitszeit
von 2 Sekunden empfohlen, um im Falle
einer Notbremsung eine Kollision zu
vermeiden.




)
Wählen Sie den gewünschten Warnwer t
in Schritten von 0,1 Sekunde mit Hilfe des
Impulsschalters 2
aus:


- nach oben zum Erhöhen: "+",

- nach unten zum Verringern: "-".

9
165
Fahrbetrieb

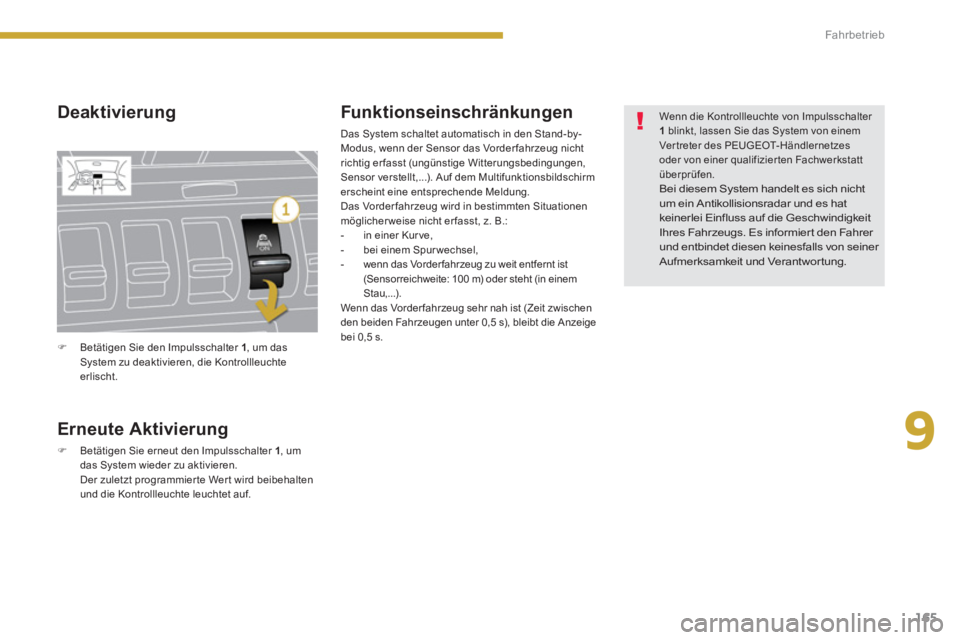

Deaktivierung

Erneute Aktivierung



)
Betätigen Sie erneut den Impulsschalter 1
, um
das System wieder zu aktivieren.
Der zuletzt programmier te Wer t wird beibehalten
und die Kontrollleuchte leuchtet auf.



Funktionseinschränkungen

Das System schaltet automatisch in den Stand-by-
Modus, wenn der Sensor das Vorder fahrzeug nicht
richtig er fasst (ungünstige Witterungsbedingungen,
Sensor verstellt,...). Auf dem Multifunktionsbildschirm
erscheint eine entsprechende Meldung.
Das Vorder fahrzeug wird in bestimmten Situationen
möglicher weise nicht er fasst, z. B.:


- in einer Kurve,

- bei einem Spur wechsel,

- wenn das Vorder fahrzeug zu weit entfernt ist
(Sensorreichweite: 100 m) oder steht (in einem
Stau,...).
Wenn das Vorder fahrzeug sehr nah ist (Zeit zwischen
den beiden Fahrzeugen unter 0,5 s), bleibt die Anzeige
bei 0,5 s.
Wenn die Kontrollleuchte von Impulsschalter
1
blinkt, lassen Sie das System von einem
Ver treter des PEUGEOT-Händlernetzes
oder von einer qualifizier ten Fachwerkstatt
überprüfen.
Bei diesem System handelt es sich nicht
um ein Antikollisionsradar und es hat
keinerlei Einfluss auf die Geschwindigkeit
Ihres Fahrzeugs. Es informiert den Fahrer
und entbindet diesen keinesfalls von seiner
Aufmerksamkeit und Verantwortung.




)
Betätigen Sie den Impulsschalter 1
, um das
System zu deaktivieren, die Kontrollleuchte
erlischt.

166
Fahrbetrieb

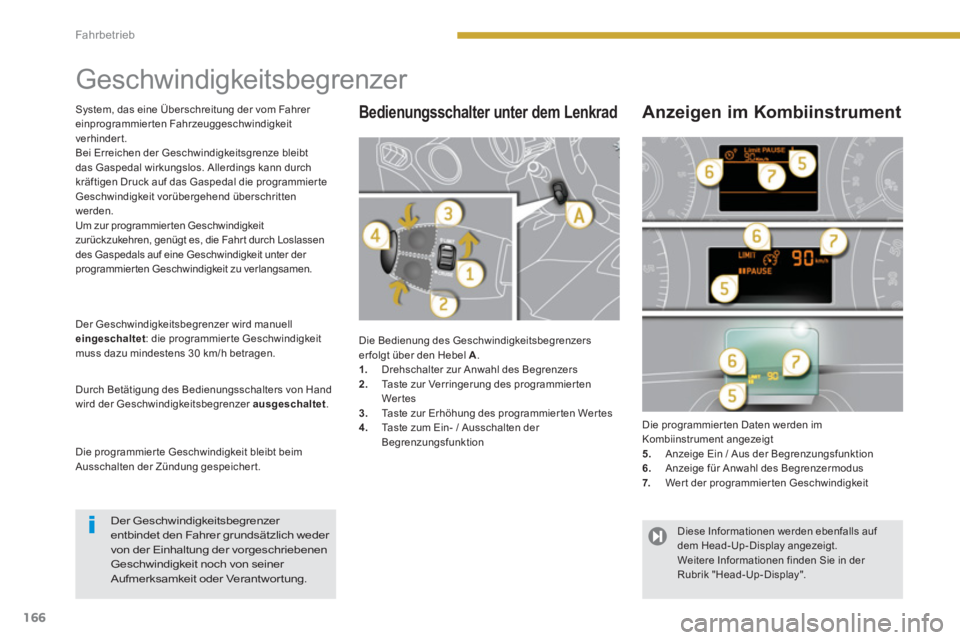

Geschwindigkeitsbegrenzer

Die Bedienung des Geschwindigkeitsbegrenzers
er folgt über den Hebel A
.


1.
Drehschalter zur Anwahl des Begrenzers

2.
Taste zur Verringerung des programmier ten
Wer tes

3.
Taste zur Erhöhung des programmier ten Wer tes

4.
Taste zum Ein- / Ausschalten der
Begrenzungsfunktion
Die programmier ten Daten werden im
Kombiinstrument angezeigt

5.
Anzeige Ein / Aus der Begrenzungsfunktion

6.
Anzeige für Anwahl des Begrenzermodus

7.
Wer t der programmier ten Geschwindigkeit


Bedienungsschalter unter dem Lenkrad

Anzeigen im Kombiinstrument

Der Geschwindigkeitsbegrenzer wird manuell
eingeschaltet
: die programmier te Geschwindigkeit
muss dazu mindestens 30 km/h betragen.
Durch Betätigung des Bedienungsschalters von Hand
wird der Geschwindigkeitsbegrenzer ausgeschaltet
.
Die programmier te Geschwindigkeit bleibt beim
Ausschalten der Zündung gespeicher t.
System, das eine Ãœberschreitung der vom Fahrer
einprogrammierten Fahrzeuggeschwindigkeit
verhinder t.
Bei Erreichen der Geschwindigkeitsgrenze bleibt
das Gaspedal wirkungslos. Allerdings kann durch
kräftigen Druck auf das Gaspedal die programmier te
Geschwindigkeit vorübergehend überschritten
werden.
Um zur programmier ten Geschwindigkeit
zurückzukehren, genügt es, die Fahr t durch Loslassen
des Gaspedals auf eine Geschwindigkeit unter der
programmierten Geschwindigkeit zu verlangsamen.

Der Geschwindigkeitsbegrenzer
entbindet den Fahrer grundsätzlich weder
von der Einhaltung der vorgeschriebenen
Geschwindigkeit noch von seiner
Aufmerksamkeit oder Verantwortung.







Diese Informationen werden ebenfalls auf
dem Head-Up-Display angezeigt.
Weitere Informationen finden Sie in der
Rubrik "Head-Up-Display".

9
167
Fahrbetrieb

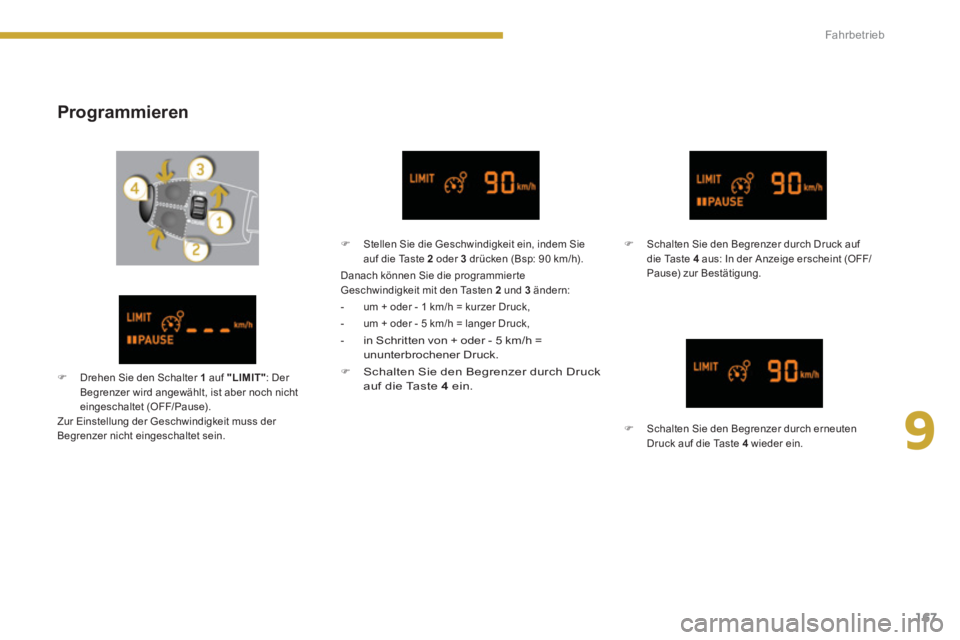

Programmieren




)
Schalten Sie den Begrenzer durch Druck auf
die Taste 4
aus: In der Anzeige erscheint (OFF/
Pause) zur Bestätigung.



)
Schalten Sie den Begrenzer durch erneuten
Druck auf die Taste 4
wieder ein.



)
Stellen Sie die Geschwindigkeit ein, indem Sie
auf die Taste 2
oder 3
drücken (Bsp: 90 km/h).
Danach können Sie die programmier te
Geschwindigkeit mit den Tasten 2
und 3
ändern:


- um + oder - 1 km/h = kurzer Druck,

- um + oder - 5 km/h = langer Druck,

-
in Schritten von + oder - 5 km/h =
ununterbrochener Druck.



)
Schalten Sie den Begrenzer durch Druck
auf die Taste 4
ein.




)
Drehen Sie den Schalter 1
auf "LIMIT"
: Der
Begrenzer wird angewählt, ist aber noch nicht
eingeschaltet (OFF/Pause).
Zur Einstellung der Geschwindigkeit muss der
Begrenzer nicht eingeschaltet sein.

168
Fahrbetrieb

Funk tionsstörung


Bei starkem Gefälle oder
starkem Beschleunigen kann der
Geschwindigkeitsbegrenzer nicht verhindern,
dass die programmier te Geschwindigkeit
überschritten wird.
Um jedes Blockieren des Pedalwerks zu
vermeiden:


- achten Sie darauf, dass die Fußmatte
richtig liegt,

- legen Sie niemals mehrere Fußmatten
übereinander.




Rückkehr zum normalen
Fahrbetrieb
Ãœberschreiten der
programmierten Geschwindigkeit
Der Tritt auf das Gaspedal, um die programmier te
Geschwindigkeit zu überschreiten, ist wirkungslos, es
sei denn, Sie treten das Gaspedal kräftig
und über den
Widerstand
hinaus.
Der Begrenzer wird vorübergehend inaktiviert, im
Kombiinstrument wird weiterhin die programmier te
Geschwindigkeit angezeigt, die in diesem Fall jedoch
blinkt.
Bei der Rückkehr zur programmier ten
Geschwindigkeit durch bewusstes oder unbewusstes
Verlangsamen des Fahrzeugs hör t die Anzeige
automatisch auf zu blinken. Bei einer Funktionsstörung des Begrenzers wird die
Geschwindigkeit gelöscht, die Striche in der Anzeige
blinken.
Lassen Sie das System von einem Ver treter
des PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.

)
Drehen Sie den Schalter 1
auf "0"
: Der
Begrenzer ist inaktivier t. In der Anzeige erscheint
wieder der Kilometerzähler.
