11
Informacje praktyczne
219

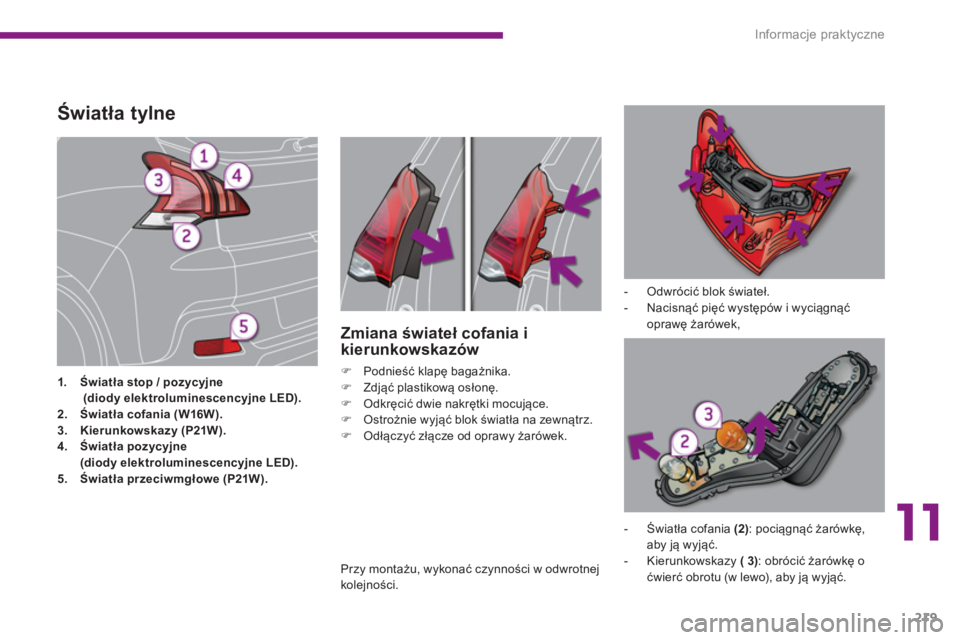

Światła tylne
1.
Światła stop / pozycyjne
(diody elektroluminescencyjne LED).
2.
Światła cofania (W16W).
3.
Kierunkowskazy (P21W).
4.
Światła pozycyjne
(diody elektroluminescencyjne LED).
5.
Światła przeciwmgłowe (P21W).
- Odwrócić blok świateł.
- Nacisnąć pięć występów i wyciągnąć
oprawę żarówek,
Zmiana świateł cofania i
kierunkowskazów
)
Podnieść klapę bagażnika.
)
Zdjąć plastikową osłonę.
)
Odkręcić dwie nakrętki mocujące.
)
Ostrożnie wyjąć blok światła na zewnątrz.
)
Odłączyć złącze od oprawy żarówek.
- Światła cofania (2)
: pociągnąć żarówkę,
aby ją wyjąć.
- Kierunkowskazy (
3)
: obrócić żarówkę o
ćwierć obrotu (w lewo), aby ją wyjąć.
Przy montażu, wykonać czynności w odwrotnej
kolejności.
Page 222 of 388
Informacje praktyczne
220

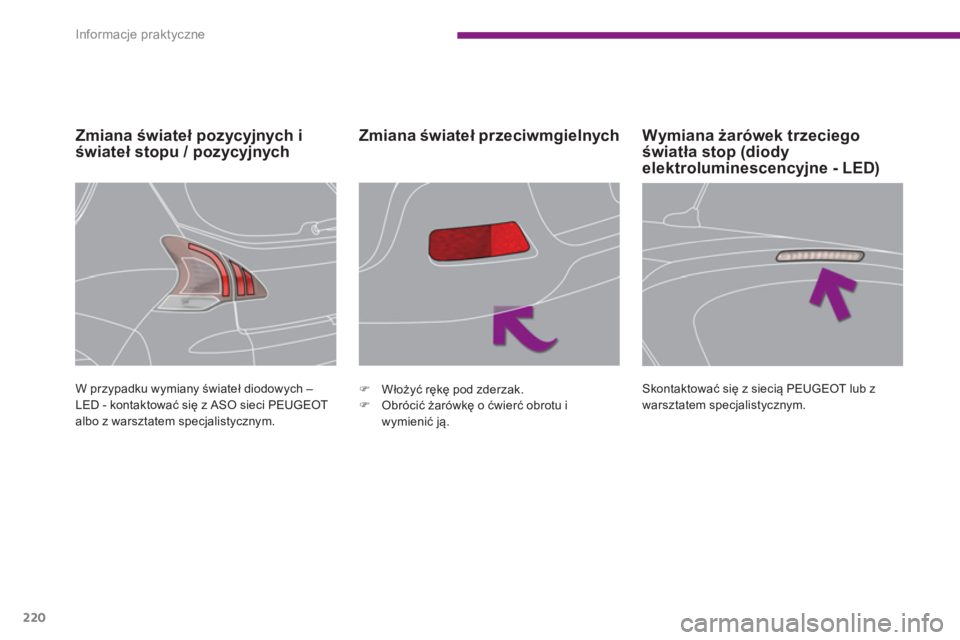

Zmiana świateł pozycyjnych i
świateł stopu / pozycyjnych
Zmiana świateł przeciwmgielnych
W przypadku wymiany świateł diodowych –
LED - kontaktować się z ASO sieci PEUGEOT
albo z warsztatem specjalistycznym.
)
Włożyć rękę pod zderzak.
)
Obrócić żarówkę o ćwierć obrotu i
wymienić ją.
Wymiana żarówek trzeciego
światła stop (diody
elektroluminescencyjne - LED)
Skontaktować się z siecią PEUGEOT lub z
warsztatem specjalistycznym.
Page 223 of 388
11
Informacje praktyczne
221
Wymiana oświetlenia tablicy
rejestracyjnej (W5W)
)
Włożyć cienki śrubokręt do jednego z
otworów na zewnątrz przezroczystej
osłony.
)
Podważyć, aby ją odpiąć.
)
Zdjąć przezroczystą osłonę.
)
Wyciągnąć i wymienić żarówkę.
Page 224 of 388
Informacje praktyczne
222
Wymiana bezpiecznika
Szczypce do wyciągania bezpieczników
znajdują się na wewnętrznej stronie skrzynki
bezpieczników deski rozdzielczej.
Aby ją otworzyć, należy:
)
Całkowicie zdjąć pokrywę.
)
Wyciągnąć szczypce.
Wymiana bezpiecznika
Dobry
Zły
)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
)
Nowy bezpiecznik powinien być o takim
samym nominale jak uszkodzony.
)
Sprawdzić, czy numer wygrawerowany
na skrzynce jest taki sam jak na nóżce
bezpiecznika i w tabelach znajdujących się
poniżej.
Przed wymianą bezpiecznika należy rozpoznać
przyczynę usterki i ją usunąć.
)
Sprawdzić, czy bezpiecznik jest
uszkodzony na podstawie stanu włókna.
Sposób wymiany uszkodzonego bezpiecznika na nowy zapobiegając uszkodzeniu odpowiadającej mu funkcji.
Wymiana bezpiecznika
niewyszczególnionego w
zamieszczonych w dalszym ciągu
tabelach może spowodować poważne
uszkodzenia Państwa samochodu.
Skontaktować się z ser wisem PEUGEOT
albo z warsztatem specjalistycznym.
PEUGEOT nie ponosi odpowiedzialności
za koszty związane z naprawą
pojazdu lub usterką spowodowaną
instalacją osprzętu dodatkowego
niepochodzącego, niepolecanego
przez PEUGEOT i zainstalowanego
niezgodnie z zaleceniami. Dotyczy to w
szczególności urządzeń, których łączny
pobór mocy przekracza 10 miliamperów.
Dostęp do narzędzi
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe został tak
zbudowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w
pojeździe należy skontaktować się z
ASO sieci PEUGEOT lub warsztatem
specjalistycznym.
Page 225 of 388
11
Informacje praktyczne
223
Skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej.

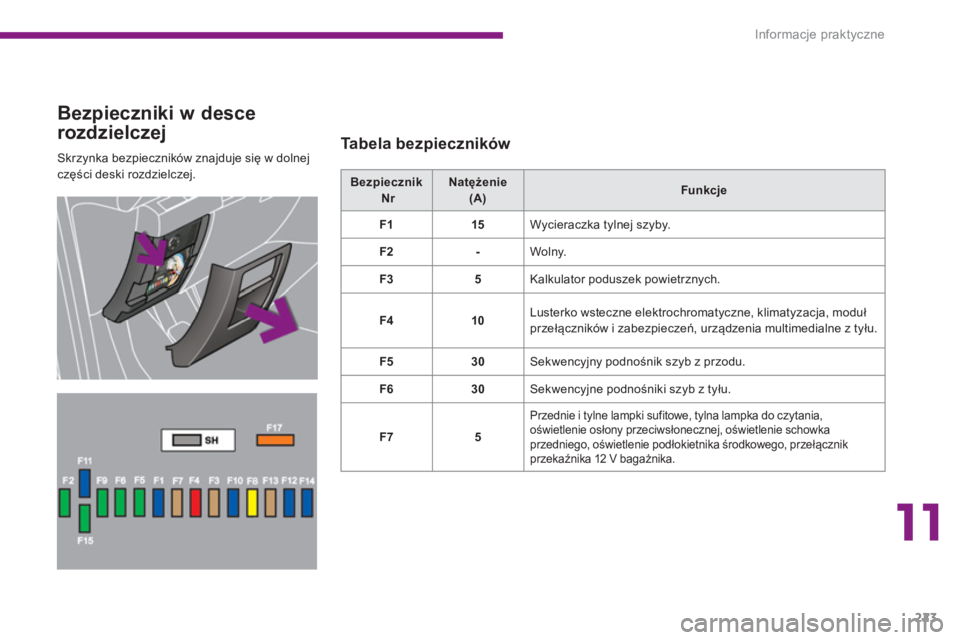

Bezpieczniki w desce
rozdzielczej

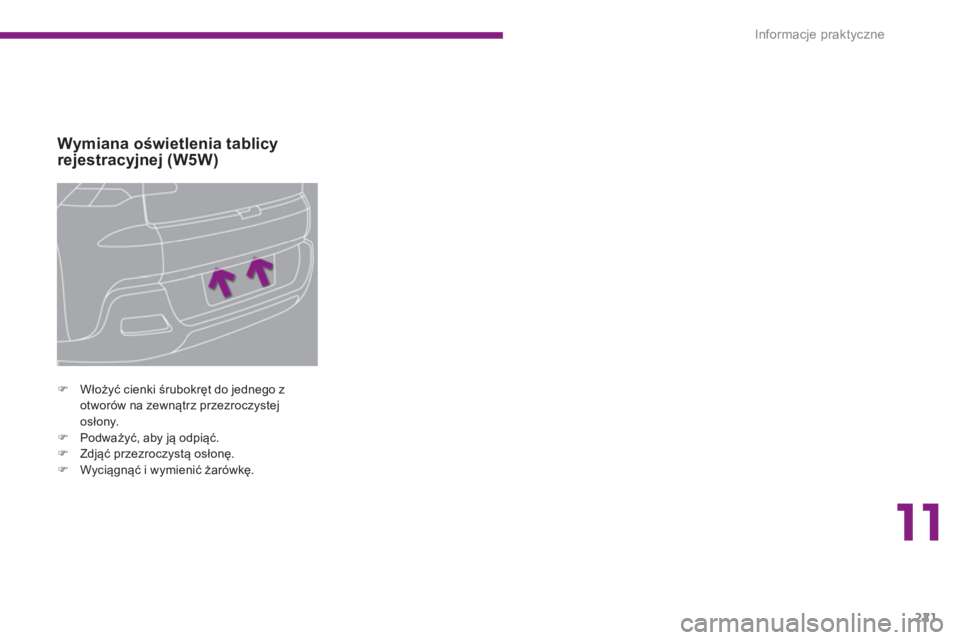

Tabela bezpieczników
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F1
15
Wycieraczka tylnej szyby.
F2
-
Wolny.
F3
5
Kalkulator poduszek powietrznych.
F4
10
Lusterko wsteczne elektrochromatyczne, klimatyzacja, moduł
przełączników i zabezpieczeń, urządzenia multimedialne z tyłu.
F5
30
Sekwencyjny podnośnik szyb z przodu.
F6
30
Sekwencyjne podnośniki szyb z tyłu.
F7
5
Przednie i tylne lampki sufitowe, tylna lampka do czytania,
oświetlenie osłony przeciwsłonecznej, oświetlenie schowka
przedniego, oświetlenie podłokietnika środkowego, przełącznik
przekaźnika 12 V bagażnika.
Page 226 of 388
Informacje praktyczne
224

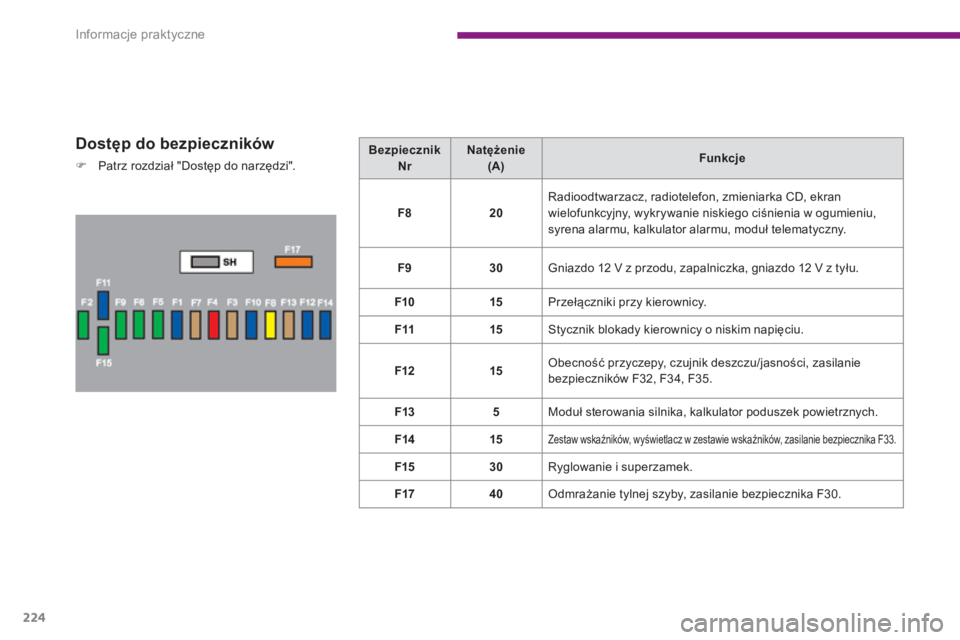

Dostęp do bezpieczników
)
Patrz rozdział "Dostęp do narzędzi".
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F8
20
Radioodtwarzacz, radiotelefon, zmieniarka CD, ekran
wielofunkcyjny, wykrywanie niskiego ciśnienia w ogumieniu,
syrena alarmu, kalkulator alarmu, moduł telematyczny.
F9
30
Gniazdo 12 V z przodu, zapalniczka, gniazdo 12 V z tyłu.
F10
15
Przełączniki przy kierownicy.
F11
15
Stycznik blokady kierownicy o niskim napięciu.
F12
15
Obecność przyczepy, czujnik deszczu/jasności, zasilanie
bezpieczników F32, F34, F35.
F13
5
Moduł sterowania silnika, kalkulator poduszek powietrznych.
F14
15
Zestaw wskaźników, wyświetlacz w zestawie wskaźników, zasilanie bezpiecznika F33.
F15
30
Ryglowanie i superzamek.
F17
40
Odmrażanie tylnej szyby, zasilanie bezpiecznika F30.
Page 227 of 388
11
Informacje praktyczne
225
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F30
5
Ogrzewane zewnętrzne lusterka wsteczne.
F31
30
Gniazdo 12 V w bagażniku.
F32
5
Dźwignia sterowanej skrzyni biegów.
F33
10
Wyświetlacz na przedniej szybie, zestaw głośnomówiący, klimatyzacja.
F34
5
Wyświetlacz kontrolek pasów bezpieczeństwa.
F35
10
Pomoc przy parkowaniu, autoryzacja wzmacniacza Hi-Fi.
F36
10
Kalkulator modułu obsługi przyczepy, płytka na drzwiach
kierowcy.
F37
20
Wzmacniacz Hi-Fi.
F38
30
Fotel kierowcy sterowany elektrycznie.
F39
20
Zasłona przyciemniająca panoramicznego przeszklonego dachu.
Page 228 of 388
Informacje praktyczne
226

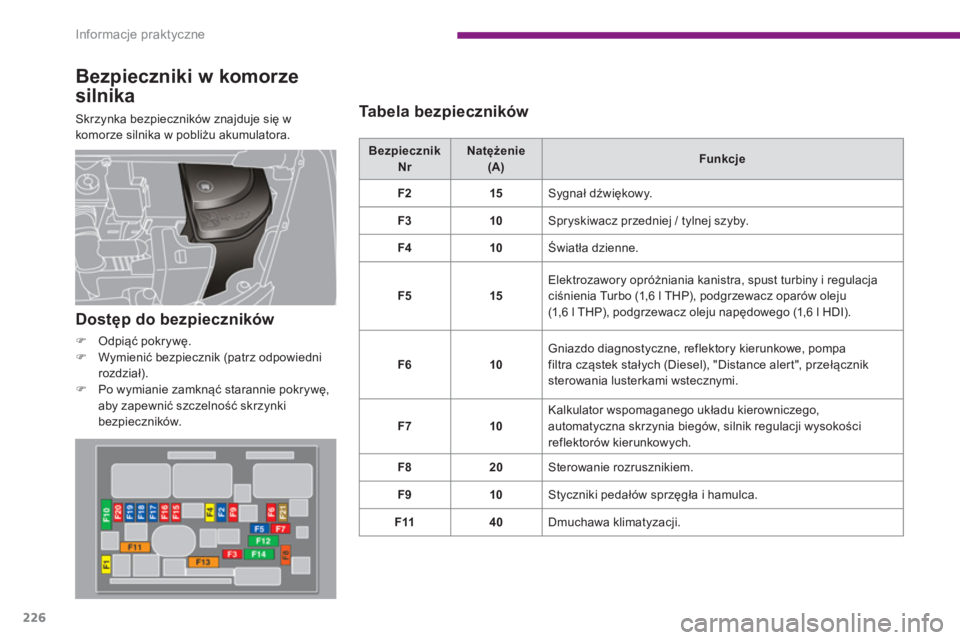

Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora.
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F2
15
Sygnał dźwiękowy.
F3
10
Spryskiwacz przedniej / tylnej szyby.
F4
10
Światła dzienne.
F5
15
Elektrozawory opróżniania kanistra, spust turbiny i regulacja
ciśnienia Turbo (1,6 l THP), podgrzewacz oparów oleju
(1,6 l THP), podgrzewacz oleju napędowego (1,6 l HDI).
F6
10
Gniazdo diagnostyczne, reflektory kierunkowe, pompa
filtra cząstek stałych (Diesel), "Distance alert", przełącznik
sterowania lusterkami wstecznymi.
F7
10
Kalkulator wspomaganego układu kierowniczego,
automatyczna skrzynia biegów, silnik regulacji wysokości
reflektorów kierunkowych.
F8
20
Sterowanie rozrusznikiem.
F9
10
Styczniki pedałów sprzęgła i hamulca.
F11
40
Dmuchawa klimatyzacji.
Dostęp do bezpieczników
)
Odpiąć pokrywę.
)
Wymienić bezpiecznik (patrz odpowiedni
rozdział).
)
Po wymianie zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników.

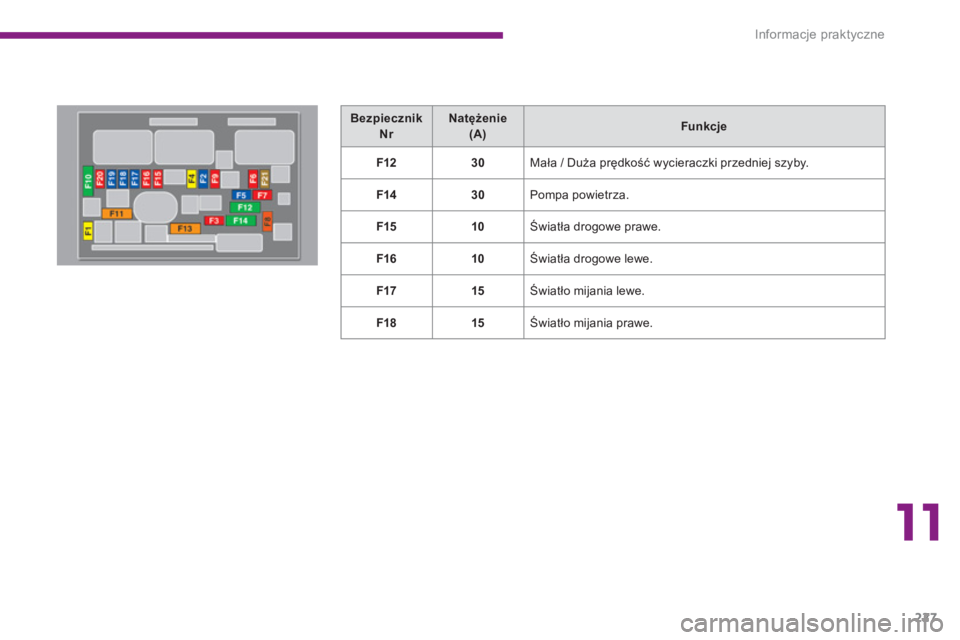

Tabela bezpieczników
Page 229 of 388
11
Informacje praktyczne
227
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F12
30
Mała / Duża prędkość wycieraczki przedniej szyby.
F14
30
Pompa powietrza.
F15
10
Światła drogowe prawe.
F16
10
Światła drogowe lewe.
F17
15
Światło mijania lewe.
F18
15
Światło mijania prawe.
Page 230 of 388
Informacje praktyczne
228
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F2
5
Stycznik dwufunkcyjny hamulca.
F3
5
Moduł ładowania akumulatora.
F4
25
Elektrozawory ABS/CDS.
F6
15
Sterowana / automatyczna skrzynia biegów.
