PEUGEOT 3008 2013.5. Instrukcja obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2013.5., Model line: 3008, Model: PEUGEOT 3008 2013.5.Pages: 388, PDF Size: 43.16 MB
Page 201 of 388
10
Kontrole
199

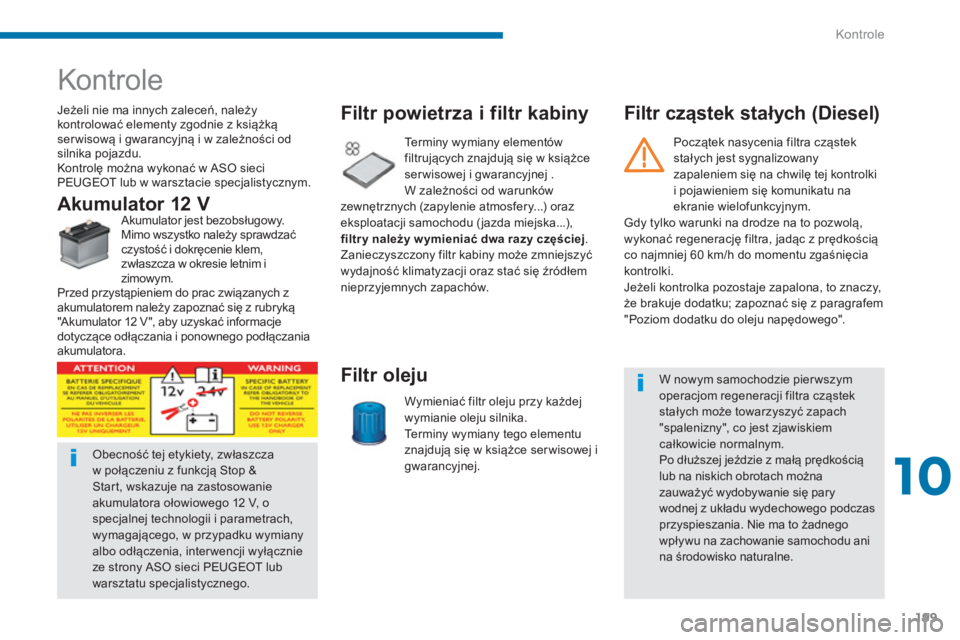

Kontrole
Jeżeli nie ma innych zaleceń, należy
kontrolować elementy zgodnie z książką
serwisową i gwarancyjną i w zależności od
silnika pojazdu.
Kontrolę można wykonać w ASO sieci
PEUGEOT lub w warsztacie specjalistycznym.
Wymieniać filtr oleju przy każdej
wymianie oleju silnika.
Terminy wymiany tego elementu
znajdują się w książce ser wisowej i
gwarancyjnej.
Filtr oleju
Terminy wymiany elementów
filtrujących znajdują się w książce
ser wisowej i gwarancyjnej .
W zależności od warunków
zewnętrznych (zapylenie atmosfery...) oraz
eksploatacji samochodu ( jazda miejska...),
filtry należy w ymieniać dwa razy częściej
.
Zanieczyszczony filtr kabiny może zmniejszyć
wydajność klimatyzacji oraz stać się źródłem
nieprzyjemnych zapachów.
Filtr powietrza i filtr kabiny
Akumulator 12 V
Akumulator jest bezobsługowy.
Mimo wszystko należy sprawdzać
czystość i dokręcenie klem,
zwłaszcza w okresie letnim i
zimowym.
Przed przystÄ…pieniem do prac zwiÄ…zanych z
akumulatorem należy zapoznać się z rubryką
"Akumulator 12 V ", aby uzyskać informacje
dotyczące odłączania i ponownego podłączania
akumulatora.
Filtr cząstek stałych (Diesel)
W nowym samochodzie pier wszym
operacjom regeneracji filtra czÄ…stek
stałych może towarzyszyć zapach
"spalenizny", co jest zjawiskiem
całkowicie normalnym.
Po dłuższej jeździe z małą prędkością
lub na niskich obrotach można
zauważyć wydobywanie się pary
wodnej z układu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani
na środowisko naturalne.
Obecność tej etykiety, zwłaszcza
w połączeniu z funkcją Stop &
Start, wskazuje na zastosowanie
akumulatora ołowiowego 12 V, o
specjalnej technologii i parametrach,
wymagajÄ…cego, w przypadku wymiany
albo odłączenia, interwencji wyłącznie
ze strony ASO sieci PEUGEOT lub
warsztatu specjalistycznego. PoczÄ…tek nasycenia filtra czÄ…stek
stałych jest sygnalizowany
zapaleniem siÄ™ na chwilÄ™ tej kontrolki
i pojawieniem siÄ™ komunikatu na
ekranie wielofunkcyjnym.
Gdy tylko warunki na drodze na to pozwolÄ…,
wykonać
regenerację filtra, jadąc z prędkością
co najmniej 60 km/h do momentu zgaśnięcia
kontrolki.
Jeżeli kontrolka pozostaje zapalona, to znaczy,
że brakuje dodatku; zapoznać się z paragrafem
"Poziom dodatku do oleju napędowego".
Page 202 of 388

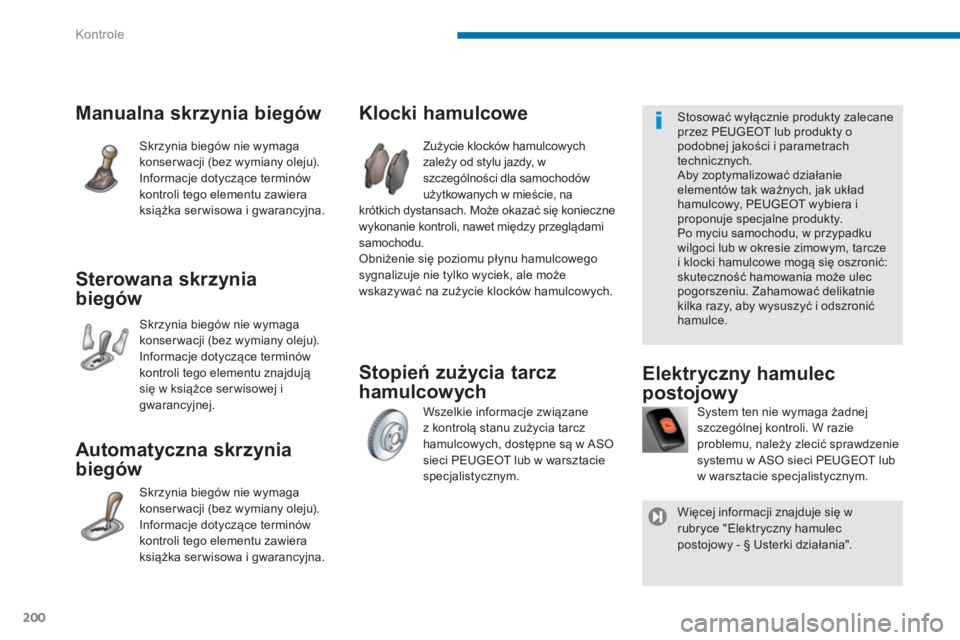

Kontrole
200
Stopień zużycia tarcz
hamulcowych
Klocki hamulcowe
Zużycie klocków hamulcowych
zależy od stylu jazdy, w
szczególności dla samochodów
użytkowanych w mieście, na
krótkich dystansach. Może okazać się konieczne
wykonanie kontroli, nawet między przeglądami
samochodu.
Obniżenie się poziomu płynu hamulcowego
sygnalizuje nie tylko wyciek, ale może
wskazywać na zużycie klocków hamulcowych.
Wszelkie informacje zwiÄ…zane
z kontrolą stanu zużycia tarcz
hamulcowych, dostępne są w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera
książka ser wisowa i gwarancyjna.
Sterowana skrzynia
biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu znajdujÄ…
się w książce ser wisowej i
gwarancyjnej.
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera
książka ser wisowa i gwarancyjna.
System ten nie wymaga żadnej
szczególnej kontroli. W razie
problemu, należy zlecić sprawdzenie
systemu w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Elektryczny hamulec
postojowy
Stosować wyłącznie produkty zalecane
przez PEUGEOT lub produkty o
podobnej jakości i parametrach
technicznych.
Aby zoptymalizować działanie
elementów tak ważnych, jak układ
hamulcowy, PEUGEOT wybiera i
proponuje specjalne produkty.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym, tarcze
i klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie
kilka razy, aby wysuszyć i odszronić
hamulce.
Więcej informacji znajduje się w
rubryce "Elektryczny hamulec
postojowy - § Usterki działania".
Page 203 of 388
11
Informacje praktyczne
201
Zestaw do prowizorycznej naprawy opony
Zestaw znajduje się w bagażniku pod podłogą.
Zamocowany jest w skrzynce narzędziowej,
która znajduje się pod schowkiem.
Kompletny zestaw składający się z kompresora
i wkładu ze środkiem uszczelniającym
do tymczasowej napraw y
opony, aby
móc dojechać do najbliższego zakładu
wulkanizacyjnego.
Może być stosowany do naprawy większości
otworów, spowodowanych przebiciem opony,
znajdujących się na bieżniku lub opasaniu
opony.
Lista narzędzi
Poniższe narzędzia są przystosowane do
Państwa samochodu. Nie należy ich używać
do innych celów.
1.
Sprężarka 12 V.
Zawiera środek uszczelniający do
tymczasowej naprawy opony i umożliwia
uzyskanie prawidłowego ciśnienia w oponie.
2.
Dwa kliny do zablokowania samochodu.
3.
Klucz do śrub antykradzieżowych
(znajdujÄ…cy siÄ™ w schowku przednim * ).
Umożliwia dostosowanie do specjalnych
śrub antykradzieżowych.
4.
Zdejmowany zaczep holowniczy.
Dostęp do zestawu
Inne akcesoria
Patrz rubryka "Holowanie pojazdu".
Instalacja elektryczna samochodu
umożliwia podłączenie sprężarki
przez czas konieczny do
naprawy uszkodzonej opony
albo do napompowania elementu
pneumatycznego o małej objętości.
*
Zależnie od kraju przeznaczenia.
Page 204 of 388
Informacje praktyczne
202

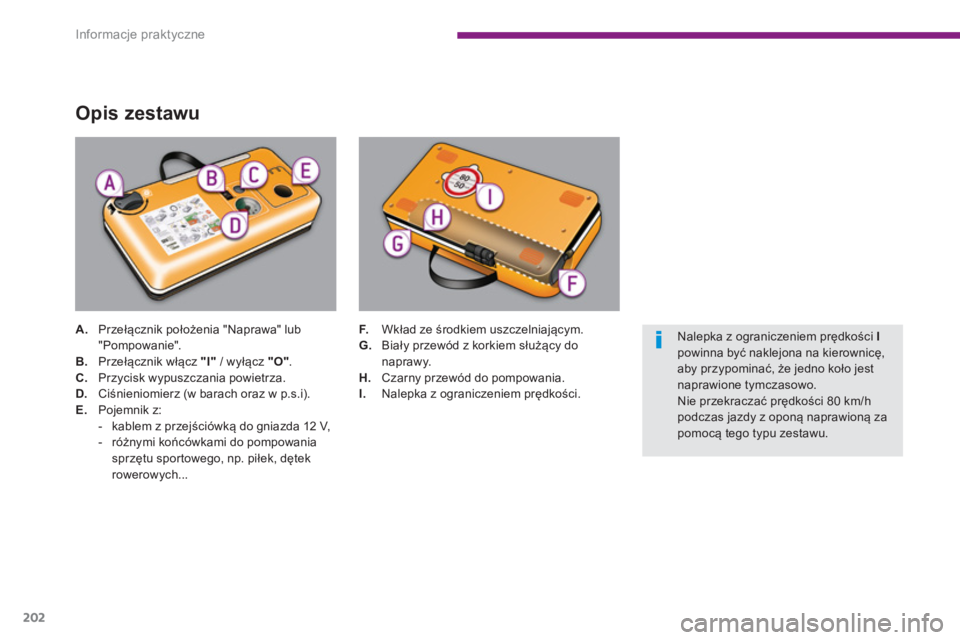

Opis zestawu
A.
Przełącznik położenia "Naprawa" lub
"Pompowanie".
B.
Przełącznik włącz "I"
/ wyłącz "O"
.
C.
Przycisk wypuszczania powietrza.
D.
Ciśnieniomierz (w barach oraz w p.s.i).
E.
Pojemnik z:
- kablem z przejściówką do gniazda 12 V,
- różnymi końcówkami do pompowania
sprzętu sportowego, np. piłek, dętek
rowerowych...
F.
Wkład ze środkiem uszczelniającym.
G.
Biały przewód z korkiem służący do
naprawy.
H.
Czarny przewód do pompowania.
I.
Nalepka z ograniczeniem prędkości.
Nalepka z ograniczeniem prędkości I
powinna być naklejona na kierownicę,
aby przypomina
ć, że jedno koło jest
naprawione tymczasowo.
Nie przekraczać prędkości 80 km/h
podczas jazdy z oponÄ… naprawionÄ… za
pomocÄ… tego typu zestawu.
Page 205 of 388
11
Informacje praktyczne
203

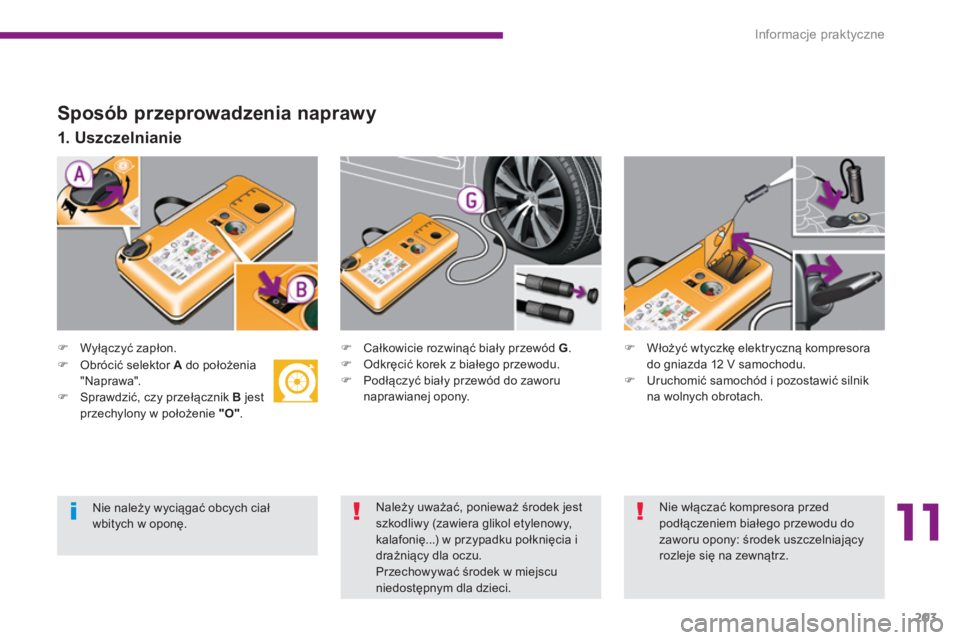

Sposób przeprowadzenia naprawy
)
Wyłączyć zapłon.
1. Uszczelnianie
)
Całkowicie rozwinąć biały przewód G
.
)
Odkręcić korek z białego przewodu.
)
Podłączyć biały przewód do zaworu
naprawianej opony.
)
Włożyć wtyczkę elektryczną kompresora
do gniazda 12 V samochodu.
)
Uruchomić samochód i pozostawić silnik
na wolnych obrotach.
)
Obrócić selektor A
do położenia
"Naprawa".
)
Sprawdzić, czy przełącznik B
jest
przechylony w położenie "O"
.
Należy uważać, ponieważ środek jest
szkodliwy (zawiera glikol etylenowy,
kalafonię...) w przypadku połknięcia i
drażniący dla oczu.
Przechowywać środek w miejscu
niedostępnym dla dzieci.
Nie należy wyciągać obcych ciał
wbitych w oponÄ™.
Nie włączać kompresora przed
podłączeniem białego przewodu do
zaworu opony: środek uszczelniający
rozleje siÄ™ na zewnÄ…trz.
Page 206 of 388
Informacje praktyczne
204
)

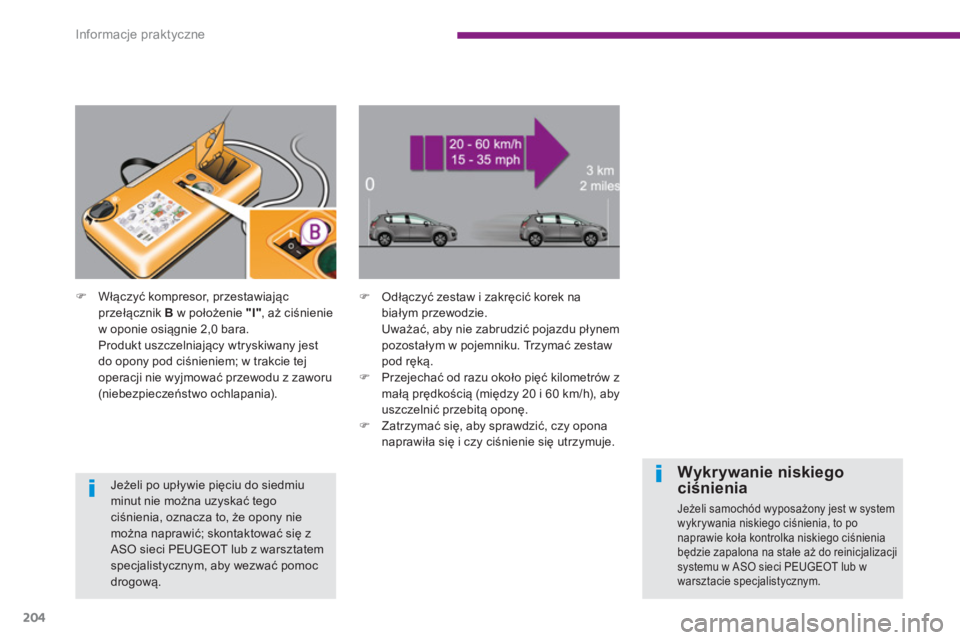

Odłączyć zestaw i zakręcić korek na
białym przewodzie.
Uważać, aby nie zabrudzić pojazdu płynem
pozostałym w pojemniku. Trzymać zestaw
pod ręką.
)
Przejechać od razu około pięć kilometrów z
małą prędkością (między 20 i 60 km/h), aby
uszczelnić przebitą oponę.
)
Zatrzymać się, aby sprawdzić, czy opona
naprawiła się i czy ciśnienie się utrzymuje.
)
Włączyć kompresor, przestawiając
przełącznik B
w położenie "I"
, aż ciśnienie
w oponie osiÄ…gnie 2,0 bara.
Produkt uszczelniajÄ…cy wtryskiwany jest
do opony pod ciśnieniem; w trakcie tej
operacji nie wyjmować przewodu z zaworu
(niebezpieczeństwo ochlapania).
Jeżeli po upływie pięciu do siedmiu
minut nie można uzyskać tego
ciśnienia, oznacza to, że opony nie
można naprawić; skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym, aby wezwać pomoc
drogowÄ….
Wykrywanie niskiego
ciśnienia
Jeżeli samochód wyposażony jest w system
wykrywania niskiego ciśnienia, to po
naprawie koła kontrolka niskiego ciśnienia
będzie zapalona na stałe aż do reinicjalizacji
systemu w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Page 207 of 388
11
Informacje praktyczne
205
)
Przełączyć selektor A
do
położenia "Pompowanie".
)
Całkowicie rozwinąć czarny
przewód H
.
)
Podłączyć czarny przewód do zaworu
naprawianej opony.
)
Włożyć ponownie wtyczkę elektryczną
kompresora do gniazda 12 V samochodu.
)
Uruchomić ponownie samochód i
pozostawić silnik na wolnych obrotach.
)
Wyrównać ciśnienie za pomocą
kompresora (aby napompować: przełącznik
B
w położeniu "I"
; aby spuścić powietrze:
przełącznik B
w położeniu "O"
i nacisnąć
przycisk C
), zgodnie z etykietÄ… informuj
Ä…cÄ…
o ciśnieniu ogumienia (znajdującą się przy
drzwiach kierowcy).
Późniejszy spadek ciśnienia wskazuje,
że przebicie nie zostało dobrze zatkane;
skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym, aby
wezwać pomoc drogową.
)
Odłączyć cały zestaw, a potem schować
go.
)
Nie przekraczać prędkości 80 km/h i
ograniczyć dystans do 200 km.
2. Pompowanie
Udać się możliwie jak najszybciej do
ASO sieci PEUGEOT lub do warsztatu
specjalistycznego.
Koniecznie poinformować technika, że
został użyty ten zestaw. Po wykonaniu
diagnostyki, technik poinformuje, czy
opona może być naprawiona, czy musi
być wymieniona.
Page 208 of 388
Informacje praktyczne
206
Wyjmowanie wkładu
)
Schować czarny przewód.
)
Wyjąć zakrzywioną podstawę białego
przewodu.
)
Przytrzymać sprężarkę w pozycji pionowej.
)
Odkręcić wkład od dołu.
Kontrola / Uzupełnianie
ciśnienia
)
Ustawić przełącznik A
w pozycji
"Pompowanie".
)
Całkowicie rozwinąć czarny
przewód H
.
)
Podłączyć czarny przewód do zaworu
opony lub sprzętu.
W razie konieczności założyć odpowiednią
końcówkę dołączoną do zestawu.
Kompresora bez wkładu naprawczego można
użyć do:
- sprawdzania lub okazjonalnego
pompowania opon,
- pompowania innego sprzętu sportowego
(piłek, opon rowerowych...).
)
Włożyć wtyczkę elektryczną sprężarki do
gniazda 12 V samochodu.
)
Uruchomić silnik i pozostawić go na
wolnych obrotach.
)
Wyrównać ciśnienie za pomocą sprężarki
(aby napompować: przełącznik B
w
położeniu "I"
; aby spuścić powietrze:
przełącznik B
w położeniu "O"
i nacisnąć
przycisk C
), zgodnie z etykietÄ… wskazujÄ…cÄ…
ciśnienie w ogumieniu pojazdu lub w
sprzęcie sportowym.
)
Wyciągnąć przewód i schować cały
zestaw.
Uważać, aby płyn nie wyciekł.
Data przydatności płynu znajduje się na
pojemniku.
Pojemnik jednokrotnego użytku; nawet
tylko napoczęty, musi być wymieniony.
Po wykorzystaniu nie wyrzucać
zu
żytego pojemnika; należy go oddać
do ASO sieci PEUGEOT lub do punktu
zbierajÄ…cego tego typu odpady.
Pamiętać o zakupie nowego pojemnika
ze środkiem uszczelniającym w
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Page 209 of 388
11
Informacje praktyczne
207
)

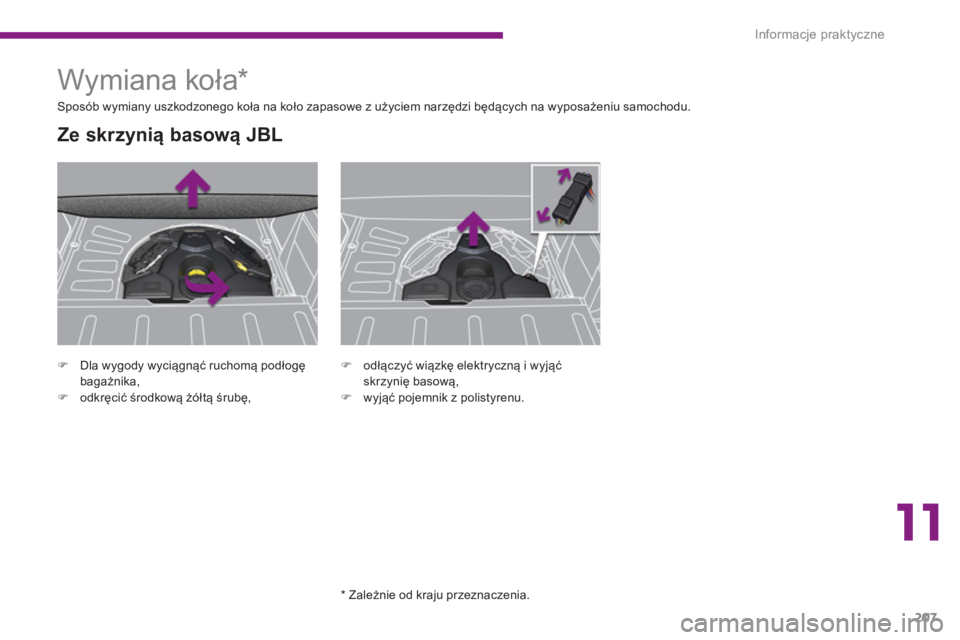

Dla wygody wyciągnąć ruchomą podłogę
bagażnika,
)
odkręcić środkową żółtą śrubę,
Ze skrzyniÄ… basowÄ… JBL
)
odłączyć wiązkę elektryczną i wyjąć
skrzyniÄ™ basowÄ…,
)
wyjąć pojemnik z polistyrenu.
Wymiana koła *
Sposób wymiany uszkodzonego koła na koło zapasowe z użyciem narzędzi będących na wyposażeniu samochodu.
*
Zależnie od kraju przeznaczenia.
Page 210 of 388
Informacje praktyczne
208
Narzędzia znajdują się w bagażniku pod
podłogą.
Aby się do nich dostać, należy:
)
otworzyć bagażnik,
)
ustawić ruchomą podłogę bagażnika na
skos (patrz rubryka " Wyposażenie"),
)
podnieść podłogę,
)
unieruchomić ją, przywieszając linkę na
haczyku wspornika tylnej półki,
)
wyciągnąć polistyrenowy pojemnik,
)
odpiąć pociągając w górę skrzynkę z
narzędziami.
Dostęp do narzędzi
* Zależnie od kraju przeznaczenia.
Lista narzędzi *
Poniższe narzędzia są przystosowane do
Państwa samochodu. Nie należy ich używać
do innych celów.
1.
Klucz do odkręcania kół.
Umożliwia zdjęcie kołpaka oraz odkręcenie
śrub mocujących koło.
2.
Podnośnik z rączką.
Umożliwia podniesienie samochodu.
3.
Narzędzie do zdejmowania kapturów ze
śrub kół (zależnie od wyposażenia).
Umożliwia zdjęcie kapturów ozdobnych
łbów śrub na felgach aluminiowych.
4.
Prowadnica centrujÄ…ca.
Umożliwia założenie koła na piaście kół
aluminiowych.
5.
Klucz do śrub antykradzież
owych
(umieszczony w schowku przednim).
Umożliwia dopasowanie klucza do
odkręcania kół do specjalnych śrub
antykradzieżowych.
6.
Dwa kliny do zablokowania samochodu
(w zależności od wyposażenia).
