PEUGEOT 3008 2013.5. Instrukcja obsługi (in Polish)

11
Informacje praktyczne
239

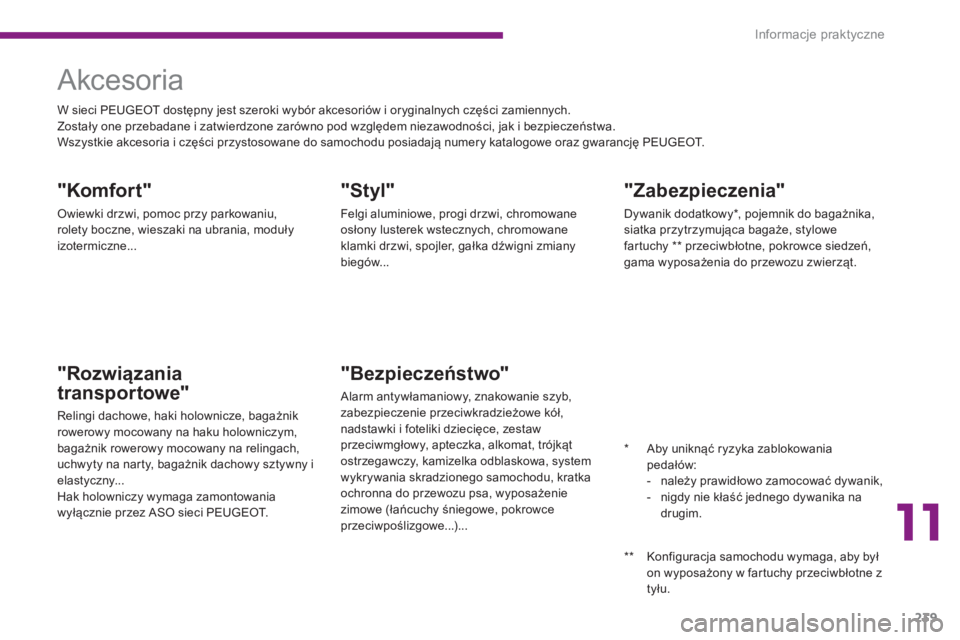

Akcesoria







"Komfort"

Owiewki drzwi, pomoc przy parkowaniu,
rolety boczne, wieszaki na ubrania, moduły
izotermiczne...


"Rozwiązania
transportowe"
Relingi dachowe, haki holownicze, bagażnik
rowerowy mocowany na haku holowniczym,
bagażnik rowerowy mocowany na relingach,
uchwyty na narty, bagażnik dachowy sztywny i
elastyczny...
Hak holowniczy wymaga zamontowania
wyłącznie przez ASO sieci PEUGEOT.


"Styl"

Felgi aluminiowe, progi drzwi, chromowane
osłony lusterek wstecznych, chromowane
klamki drzwi, spojler, gałka dźwigni zmiany
biegów...


"Bezpieczeństwo"

Alarm antywłamaniowy, znakowanie szyb,
zabezpieczenie przeciwkradzieżowe kół,
nadstawki i foteliki dziecięce, zestaw
przeciwmgłowy, apteczka, alkomat, trójkąt
ostrzegawczy, kamizelka odblaskowa, system
wykrywania skradzionego samochodu, kratka
ochronna do przewozu psa, wyposażenie
zimowe (łańcuchy śniegowe, pokrowce
przeciwpoślizgowe...)...


"Zabezpieczenia"

Dywanik dodatkowy * , pojemnik do bagażnika,
siatka przytrzymująca bagaże, stylowe
fartuchy ** przeciwbłotne, pokrowce siedzeń,
gama wyposażenia do przewozu zwierząt.



W sieci PEUGEOT dostępny jest szeroki wybór akcesoriów i oryginalnych części zamiennych.
Zostały one przebadane i zatwierdzone zarówno pod względem niezawodności, jak i bezpieczeństwa.
Wszystkie akcesoria i części przystosowane do samochodu posiadają numery katalogowe oraz gwarancję PEUGEOT.

**
Konfiguracja samochodu wymaga, aby był
on wyposażony w fartuchy przeciwbłotne z
tyłu.
*
Aby uniknąć ryzyka zablokowania
pedałów:


- należy prawidłowo zamocować dywanik,

- nigdy nie kłaść jednego dywanika na
drugim.

Informacje praktyczne
240

Przepisy w poszczególnych krajach
mogą nakładać obowiązek posiadania w
samochodzie wyposażenia związanego
z bezpieczeństwem: kamizelki
odblaskowej, trójkąta ostrzegawczego,
alkomatu, zapasowych żarówek i
bezpieczników, gaśnicy, apteczki,
fartuchów ochronnych z tyłu oraz innego
wyposażenia.
Montaż urządzeń i akcesoriów
elektrycznych spoza katalogu (doboru)
PEUGEOT może spowodować usterkę
elektroniki oraz nadmierne obciążenie
instalacji elektrycznej pojazdu.
Przedstawiciele marki PEUGEOT
służą wszelką pomocą przy wyborze
wyposażenia dopuszczonego do
stosowania w Państwa samochodzie.

W sieci PEUGEOT można
również nabyć środki czyszczące
i do konser wacji (zewnętrznych
i wewnętrznych elementów),
uzupełniające (płyn do spryskiwaczy
szyb) i zamienne (wkłady do zestawu
naprawczego...).




Montaż nadajników
radiowych
Przed przystąpieniem do montażu
nadajników radiowych z zewnętrzną
anteną w ramach doposażenia
prosimy uzgodnić z kompetentnymi
pracownikami sieci PEUGEOT, jakie
wymogi musi spełniać urządzenie
(pasmo częstotliwości, maksymalna
moc wyjściowa, położenie anteny,
specjalne warunki montażu), zgodnie
z Dyrektywą o Kompatybilności
Elektromagnetycznej Pojazdów
Samochodowych (2004/104/ WE).




"Multimedia"

Przenośne systemy nawigacji, aktualizacja
map, zestaw głośnomówiący, odtwarzacz
DVD, USB Box, dodatkowe słuchawki
bezprzewodowe Bluetooth, ładowarka sieciowa
słuchawek Bluetooth, wspornik multimediów...

12
Dane techniczne
241

Silniki


1,6 litra VTi

120 KM



1,6 litra THP
150 / 156 / 163 KM



Skrzynia biegów

Manualna
(5 biegów)
Manualna
(6 biegów)
Automatyczna
(6 biegów)
Pojemność (c m
3)
1 598
1 598
Średnica x skok (mm)
77 x 85,8
77 x 85,8
Moc maksymalna: norma CEE (kW) *
88
110 / 115 / 120
Przy prędkości obrotowej (obr/min)
5 660
6 000 - 6 050 / 6 000 / 6 000
Maks. moment obr.: norma CEE (Nm)
160
240
Przy prędkości obrotowej (obr/min)
4 250
1 400
Paliwo
Bezołowiowe
Bezołowiowe
Katalizator
tak
tak
Pojemność oleju, z wymianą wkładu filtra
(w litrach)
4,25
4,25

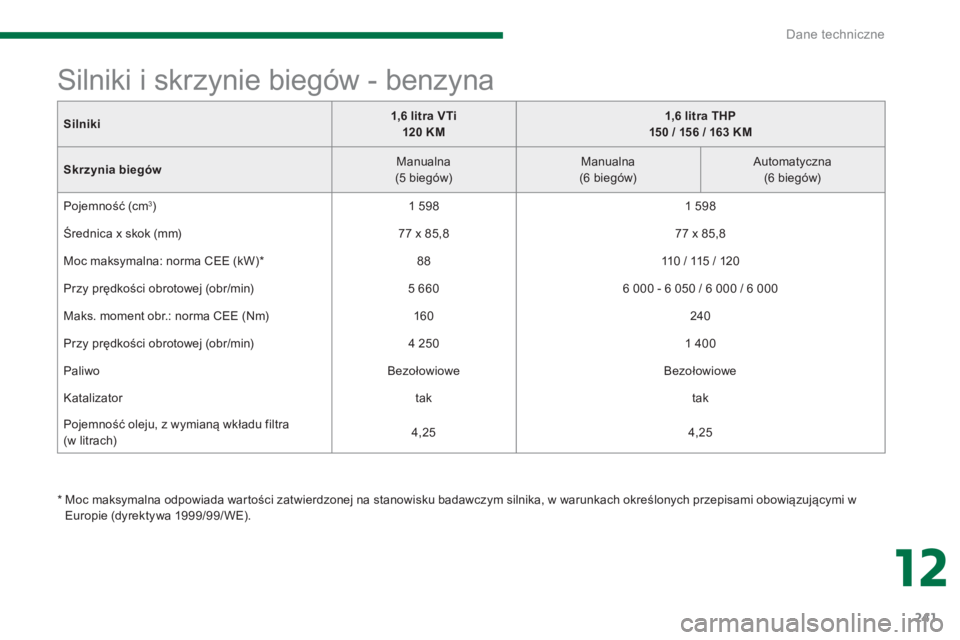

Silniki i skrzynie biegów - benzyna


*
Moc maksymalna odpowiada wartości zatwierdzonej na stanowisku badawczym silnika, w warunkach określonych przepisami obowiązującymi w
Europie (dyrektywa 1999/99/ WE).

Dane techniczne
242

War tości MTRA oraz obciążenia przyczep, znajdujące się w tabeli, są ważne dla maksymalnej wysokości 1000 metrów; obciążenie przyczepy należy
zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
W przypadku pojazdu holującego, zabrania się przekraczania prędkości 100 km/h (przestrzegać przepisów obowiązujących w danym kraju).
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu. W celu ochrony silnika - jeżeli temperatura na zewnątrz przekroczy
37 °C - należy zmniejszyć ciężar przyczepy.

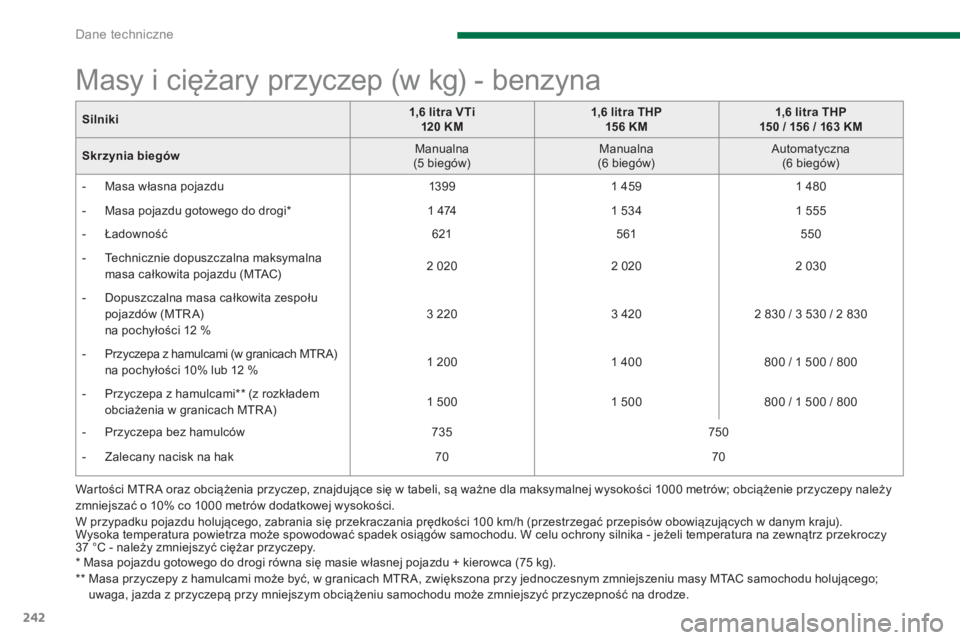

Masy i ciężary przyczep (w kg) - benzyna


*
Masa pojazdu gotowego do drogi równa się masie własnej pojazdu + kierowca (75 kg).

**
Masa przyczepy z hamulcami może być, w granicach MTR A, zwiększona przy jednoczesnym zmniejszeniu masy MTAC samochodu holującego;
uwaga, jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć przyczepność na drodze.
Silniki


1,6 litra VTi
120 KM



1,6 litra THP
15 6 KM



1,6 litra THP
150 / 156 / 163 KM



Skrzynia biegów

Manualna
(5 biegów)
Manualna
(6 biegów)
Automatyczna
(6 biegów)


- Masa własna pojazdu
13 9 9
1 459
1 480


- Masa pojazdu gotowego do drogi *

1 474
1 534
1 555


- Ładowność

621
561

550


- Technicznie dopuszczalna maksymalna
masa całkowita pojazdu (MTAC)
2 020
2 020
2 030


- Dopuszczalna masa całkowita zespołu
pojazdów (MTRA)

na pochyłości 12 %
3 220
3 420
2 830 / 3 530 / 2 830


- Przyczepa z hamulcami (w granicach MTR A)
na pochyłości 10% lub 12 %
1 200
1 400
800 / 1 500 / 800


- Przyczepa z hamulcami ** (z rozkładem
obciażenia w granicach MTR A)
1 500
1 500
800 / 1 500 / 800


- Przyczepa bez hamulców
735
750


- Zalecany nacisk na hak
70
70

12
Dane techniczne
243

Silniki


1,6 litra Turbo e- HDi

115 K M



2 litr y Turbo HDi
136 / 150 KM



2 litr y Turbo HDi
163 KM



Skrzynia biegów

Manualna
(6 biegów)
Sterowana
(6 biegów)
Manualna
(6 biegów)
Automatyczna
(6 biegów)
Pojemność (c m
3)
1 560
1 997
Średnica x skok (mm)
75 x 88,3
85 x 88
Moc maksymalna: norma CEE (kW) *
82 - 84
100 / 110
120
Przy prędkości obrotowej (obr/min)
3 600
4 000 / 3 750
3 750
Maks. moment obr.: norma CEE (Nm)
270
320 / 340
340
Przy prędkości obrotowej (obr/min)
1 750
2 000
Paliwo
Olej napędowy
Olej napędowy
Katalizator
tak
tak
Filtr cząstek stałych
tak
tak

Pojemność oleju (w litrach)



Silnik (z wymianą wkładu filtra)
3,75
-

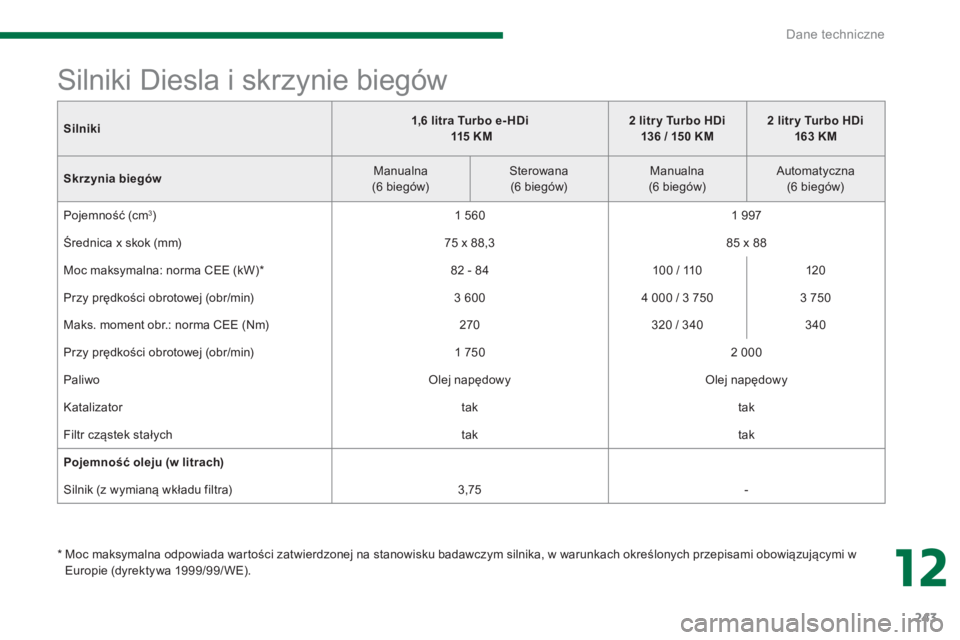

Silniki Diesla i skrzynie biegów


*
Moc maksymalna odpowiada wartości zatwierdzonej na stanowisku badawczym silnika, w warunkach określonych przepisami obowiązującymi w
Europie (dyrektywa 1999/99/ WE).

Dane techniczne
244

War tości MTRA oraz obciążenia przyczep znajdujące się w tabeli są ważne dla maksymalnej wysokości 1000 metrów; obciążenie przyczepy należy
zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
W przypadku pojazdu holującego, zabrania się przekraczania prędkości 100 km/h (przestrzegać przepisów obowiązujących w danym kraju).
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu. W celu ochrony silnika - jeżeli temperatura na zewnątrz przekroczy
37 °C - należy zmniejszyć ciężar przyczepy.

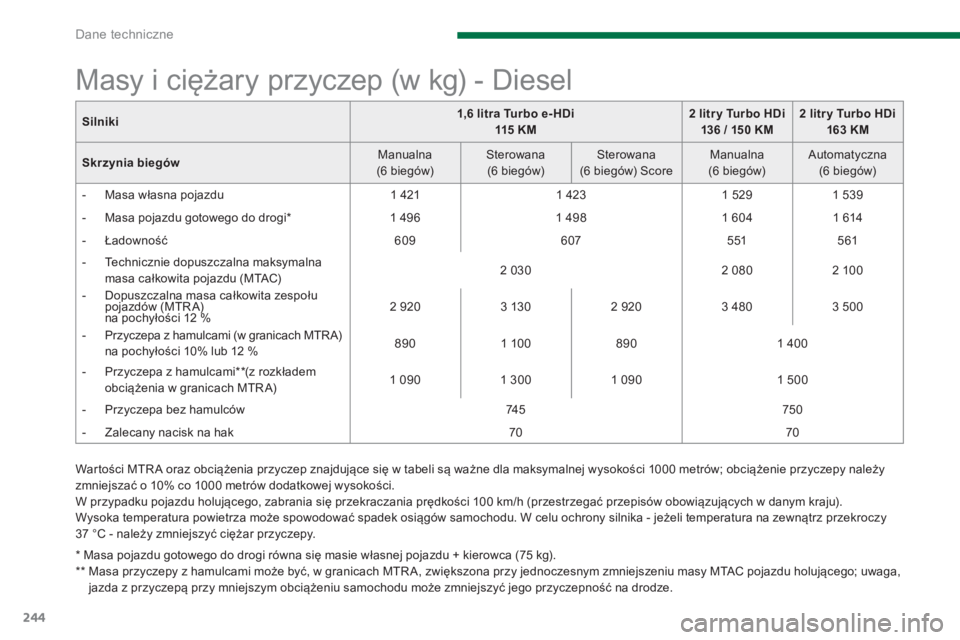

Masy i ciężary przyczep (w kg) - Diesel


*
Masa pojazdu gotowego do drogi równa się masie własnej pojazdu + kierowca (75 kg).

**

Masa przyczepy z hamulcami może być, w granicach MTR A, zwiększona przy jednoczesnym zmniejszeniu masy MTAC pojazdu holującego; uwaga,
jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć jego przyczepność na drodze.
Silniki


1,6 litra Turbo e- HDi
115 K M



2 litr y Turbo
HDi
136 / 150 KM



2 litr y Turbo HDi
163 KM



Skrzynia biegów

Manualna
(6 biegów)
Sterowana
(6 biegów)
Sterowana
(6 biegów) Score
Manualna
(6 biegów)
Automatyczna
(6 biegów)


- Masa własna pojazdu
1 421
1 423
1 529
1 539


- Masa pojazdu gotowego do drogi *

1 496
1 498

1 604
1 614


- Ładowność

609
607
551
561


- Technicznie dopuszczalna maksymalna
masa całkowita pojazdu (MTAC)
2 030
2 080
2 100


- Dopuszczalna masa całkowita zespołu
pojazdów (MTR A)
na pochyłości 12 %
2 920
3 130
2 920
3 480
3 500


- Przyczepa z hamulcami (w granicach MTR A)
na pochyłości 10% lub 12 %
890
1 100
890
1 400


- Przyczepa z hamulcami ** (z rozkładem
obciążenia w granicach MTR A)
1 090
1 300
1 090
1 500


- Przyczepa bez hamulców

74 5
750


- Zalecany nacisk na hak
70
70

12
Dane techniczne
245

*
Masa pojazdu gotowego do drogi równa się masie własnej pojazdu + kierowca (75 kg).

**
Przekroczenie technicznie dopuszczalnej masy na tylnej osi pociąga za sobą ograniczenie prędkości do 80 km/h, zgodnie z punktem 2.7 Dyrektywy.

***

Przekroczenie technicznie dopuszczalnej masy w przypadku pojazdu holującego pociąga za sobą ograniczenie prędkości do 80 km/h zgodnie z
punktem 2.7 Dyrektywy.

****
Maksymalny ciężar przyczepy z hamulcami w granicach MTR A; uwaga, jazda z przyczepą przy mniejszym obciążeniu samochodu może
zmniejszyć przyczepność na drodze.

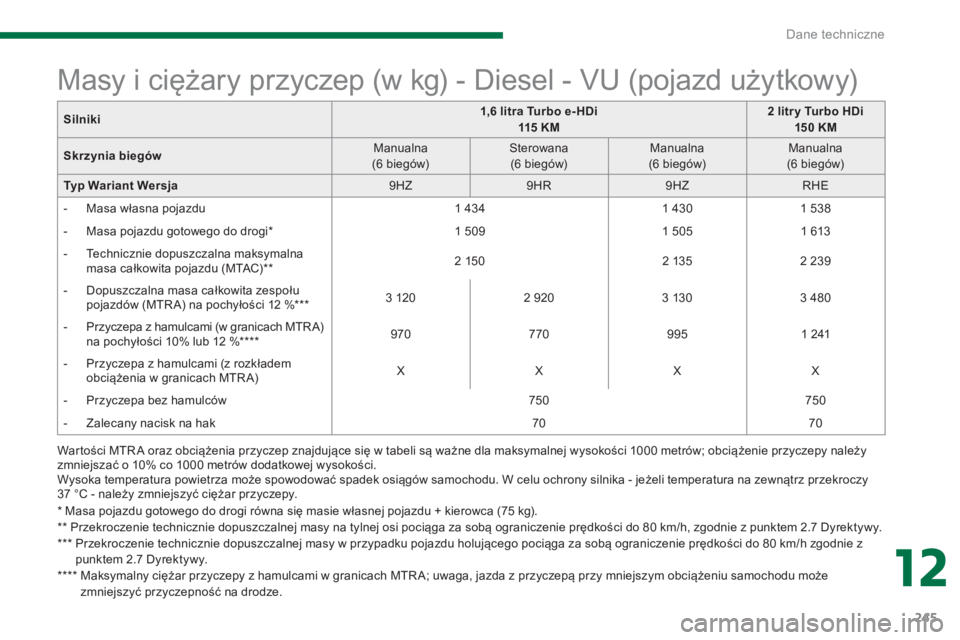

Masy i ciężary przyczep (w kg) - Diesel - VU (pojazd użytkowy)


War tości MTRA oraz obciążenia przyczep znajdujące się w tabeli są ważne dla maksymalnej wysokości 1000 metrów; obciążenie przyczepy należy
zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu. W celu ochrony silnika - jeżeli temperatura na zewnątrz przekroczy
37 °C - należy zmniejszyć ciężar przyczepy.

Silniki


1,6 litra Turbo e- HDi
115 K M



2 litr y Turbo HDi
15 0 KM



Skrzynia biegów

Manualna
(6 biegów)
Sterowana
(6 biegów)
Manualna
(6 biegów)
Manualna
(6 biegów)

Typ Wariant Wersja

9HZ
9HR
9HZ
RHE


- Masa własna pojazdu
1 434
1 430

1 538


- Masa pojazdu gotowego do drogi *

1 509
1 505
1 613


- Technicznie dopuszczalna maksymalna
masa całkowita pojazdu (MTAC) **

2 150
2 135
2 239


- Dopuszczalna masa całkowita zespołu
pojazdów (MTR A)
na pochyłości 12 % ***

3 120
2 920
3 130
3 480


- Przyczepa z hamulcami (w granicach MTR A)
na pochyłości 10% lub 12 % ****

970
770
995
1 241


- Przyczepa z hamulcami (z rozkładem
obciążenia w granicach MTR A)
X
X
X
X


- Przyczepa bez hamulców
750
750


- Zalecany nacisk na hak

70
70

Dane techniczne
246

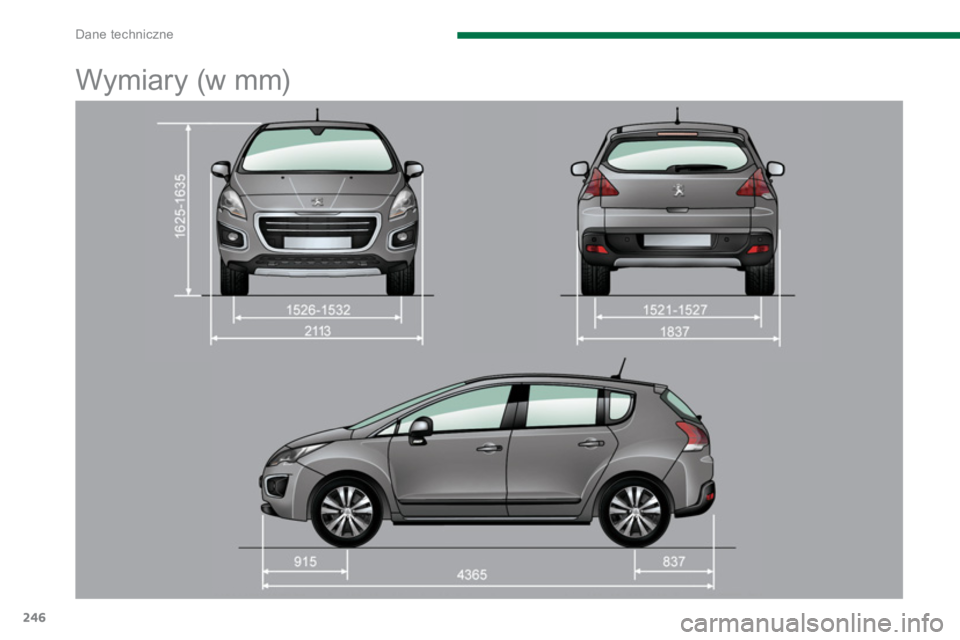

Wymiary (w mm)

12
Dane techniczne
247

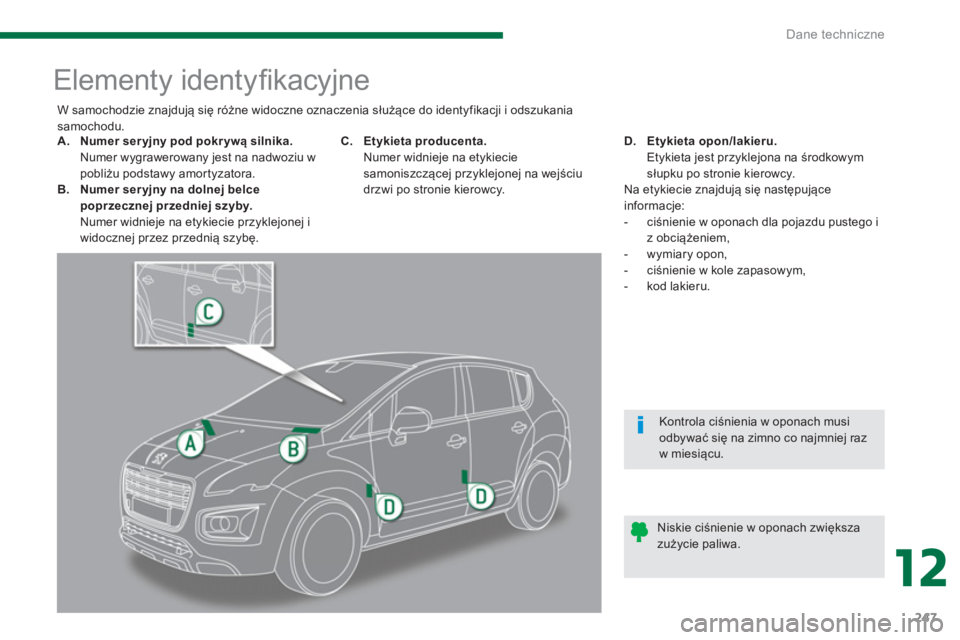

Elementy identyfi kacyjne




A.
Numer ser yjny pod pokr ywą silnika.

Numer wygrawerowany jest na nadwoziu w
pobliżu podstawy amortyzatora.

B.
Numer ser yjny na dolnej belce
poprzecznej przedniej szyby.

Numer widnieje na etykiecie przyklejonej i
widocznej przez przednią szybę.
C.
Etykieta producenta.

Numer widnieje na etykiecie
samoniszczącej przyklejonej na wejściu
drzwi po stronie kierowcy.
D.
Etykieta opon/lakieru.

Etykieta jest przyklejona na środkowym
słupku po stronie kierowcy.
Na etykiecie znajdują się następujące
informacje:


- ciśnienie w oponach dla pojazdu pustego i
z obciążeniem,

- wymiary opon,

- ciśnienie w kole zapasowym,

- kod lakieru.
W samochodzie znajdują się różne widoczne oznaczenia służące do identyfikacji i odszukania
samochodu.

Niskie ciśnienie w oponach zwiększa
zu
życie paliwa.

Kontrola ciśnienia w oponach musi
odbywać się na zimno co najmniej raz
w miesiącu.
