149
VEZ

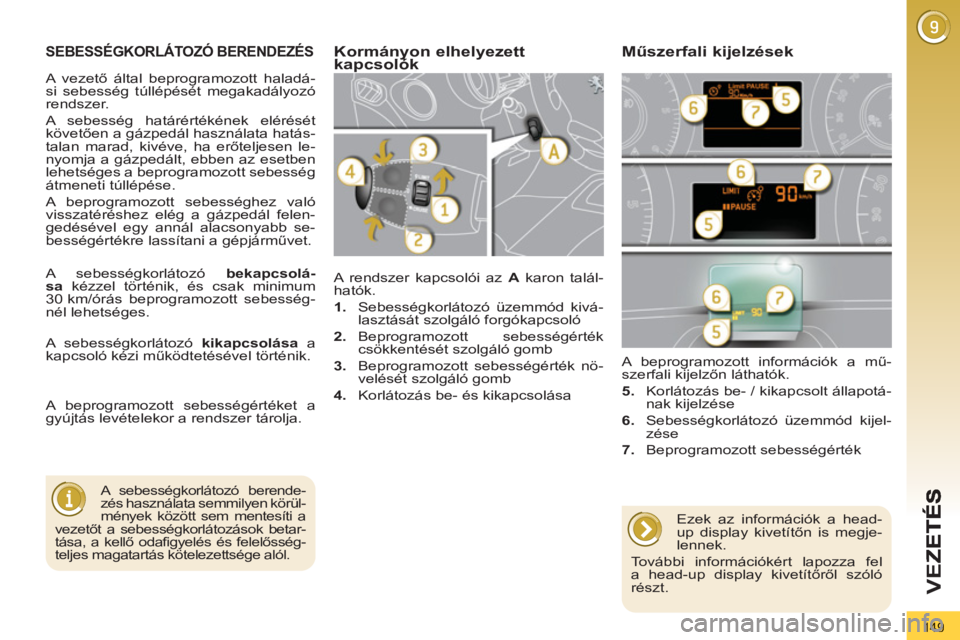

SEBESSÉGKORLÁTOZÓ BERENDEZÉS
A rendszer kapcsolói az A
karon talál-
hatók.
1.
Sebességkorlátozó üzemmód kivá-
lasztását szolgáló forgókapcsoló
2.
Beprogramozott sebességérték
csökkentését szolgáló gomb
3.
Beprogramozott sebességérték nö-
velését szolgáló gomb
4.
Korlátozás be- és kikapcsolása
A beprogramozott információk a mű-
szerfali kijelzőn láthatók.
5.
Korlátozás be- / kikapcsolt állapotá-
nak kijelzése
6.
Sebességkorlátozó üzemmód kijel-
zése
7.
Beprogramozott sebességérték
Kormányon elhelyezettkapcsolókyyMűszerfali kijelzések
A sebességkorlátozó berende-
zés használata semmilyen körül-
mények között sem mentesíti a
vezetőt a sebességkorlátozások betar-
tása, a kellő odafigyelés és felelősség-
teljes magatartás kötelezettsége alól.
A sebességkorlátozó bekapcsolá-
sa
kézzel történik, és csak minimum
30 km/órás beprogramozott sebesség-
nél lehetséges.
A sebességkorlátozó kikapcsolása
a
kapcsoló kézi működtetésével történik.
A beprogramozott sebességértéket a
gyújtás levételekor a rendszer tárolja.
Ezek az információk a head-
up display kivetítőn is megje-
lennek.
További információkért lapozza fel
a head-up display kivetítőről szóló
részt.
A vezető által beprogramozott haladá-
si sebesség túllépését megakadályozó
rendszer.
A sebesség határértékének elérését
követően a gázpedál használata hatás-
talan marad, kivéve, ha erőteljesen le-
nyomja a gázpedált, ebben az esetben
lehetséges a beprogramozott sebesség
átmeneti túllépése.
A beprogramozott sebességhez való
visszatéréshez elég a gázpedál felen-
gedésével egy annál alacsonyabb se-
bességértékre lassítani a gépjárművet.
Page 152 of 352
150
VEZ
Meredek lejtőn vagy erőteljes
gyorsításkor a sebességkor-
látozó nem képes megakadá-
lyozni a beprogramozott sebesség
túllépését.
A pedálok beszorulásának elkerülé-
se érdekében:
- ügyeljen a kiegészítő padlósző-
nyeg megfelelő elhelyezkedésé-
re,
- soha ne helyezzen egymásra
több kiegészítő padlószőnyeget.

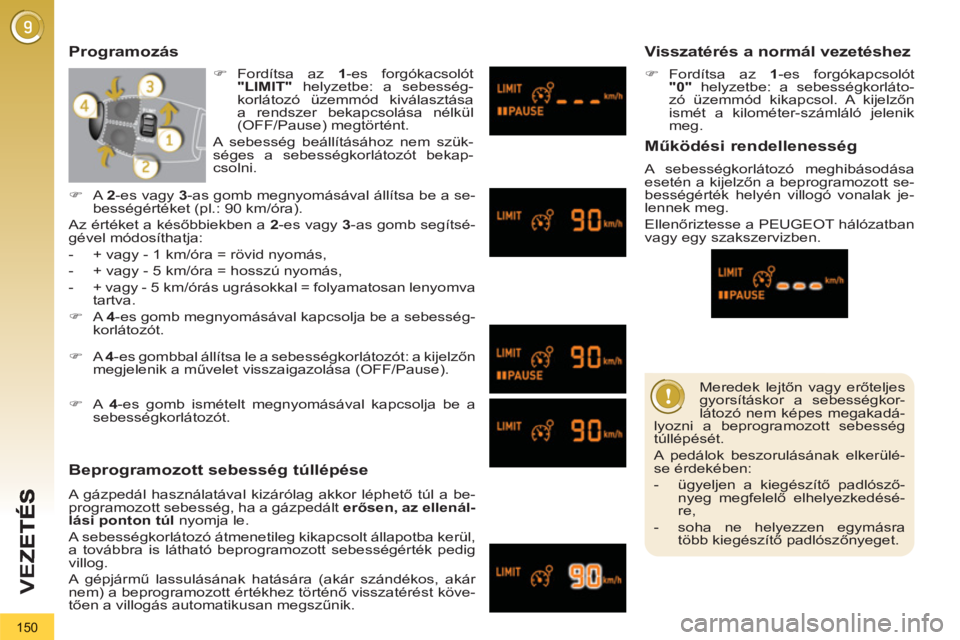

Programozás
Bepro
gramozott sebesség túllépése
A gázpedál használatával kizárólag akkor léphető túl a be-
programozott sebesség, ha a gázpedált erősen, az ellenál-
lási ponton túl
nyomja le.
A sebességkorlátozó átmenetileg kikapcsolt állapotba kerül,
a továbbra is látható beprogramozott sebességérték pedig
villog.
A gépjármű lassulásának hatására (akár szándékos, akár
nem) a beprogramozott értékhez történő visszatérést köve-
tően a villogás automatikusan megszűnik.
Visszatérés a normál vezetéshez
)
Fordítsa az 1
-es forgókapcsolót
"0"
helyzetbe: a sebességkorláto-
zó üzemmód kikapcsol. A kijelzőn
ismét a kilométer-számláló jelenik
meg.
Működési rendellenesség
A sebességkorlátozó meghibásodása
esetén a kijelzőn a beprogramozott se-
bességérték helyén villogó vonalak je-
lennek meg.
Ellenőriztesse a PEUGEOT hálózatban
vagy egy szakszervizben.
)
A 4
-es gombbal állítsa le a sebességkorlátozót: a kijelzőn
megjelenik a művelet visszaigazolása (OFF/Pause).
)
A 4
-es gomb ismételt megnyomásával kapcsolja be a
sebességkorlátozót.
)
A 2
-es vagy 3
-as gomb megnyomásával állítsa be a se-
bességértéket (pl.: 90 km/óra).
Az értéket a későbbiekben a 2
-es vagy 3
-as gomb segítsé-
gével módosíthatja:
- + vagy - 1 km/óra = rövid nyomás,
- + vagy - 5 km/óra = hosszú nyomás,
- + vagy - 5 km/órás ugrásokkal = folyamatosan lenyomva
tartva.
)
A 4
-es gomb megnyomásával kapcsolja be a sebesség-
korlátozót.
)
Fordítsa az 1
-es forgókacsolót
"LIMIT"
helyzetbe: a sebesség-
korlátozó üzemmód kiválasztása
a rendszer bekapcsolása nélkül
(OFF/Pause) megtörtént.
A sebesség beállításához nem szük-
séges a sebességkorlátozót bekap-
csolni.
Page 153 of 352
151
VEZ

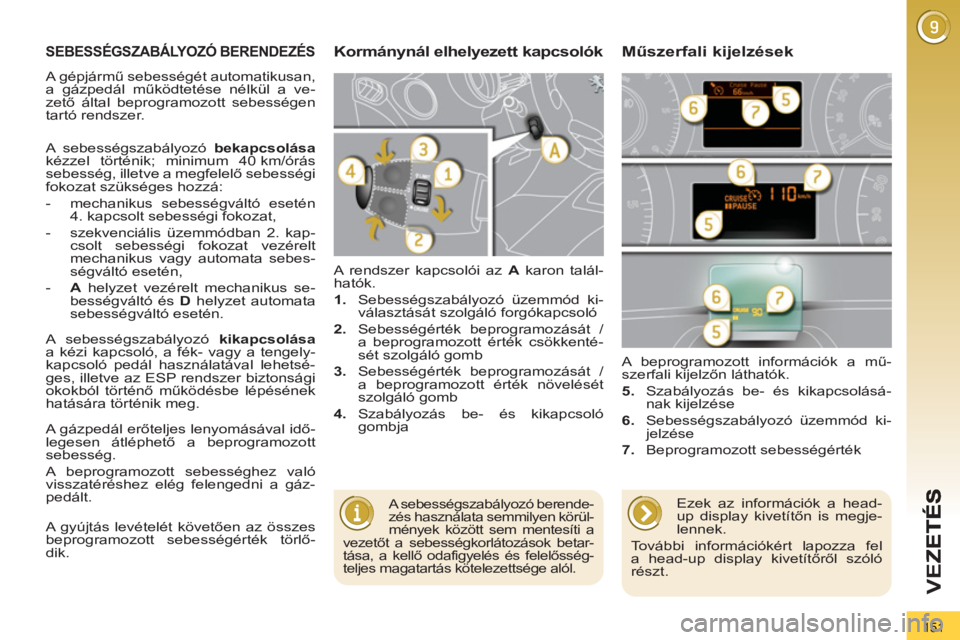

SEBESSÉGSZABÁLYOZÓ BERENDEZÉS
A rendszer kapcsolói az A
karon talál-
hatók.
1.
Sebességszabályozó üzemmód ki-
választását szolgáló forgókapcsoló
2.
Sebességérték beprogramozását /
a beprogramozott érték csökkenté-
sét szolgáló gomb
3.
Sebességérték beprogramozását /
a beprogramozott érték növelését
szolgáló gomb
4.
Szabályozás be- és kikapcsoló
gombja A beprogramozott információk a mű-
szerfali kijelzőn láthatók.
5.
Szabályozás be- és kikapcsolásá-
nak kijelzése
6.
Sebességszabályozó üzemmód ki-
jelzése
7.
Beprogramozott sebességérték
Kormánynál elhelyezett kapcsolók Műszerfali kijelzések
A sebességszabályozó berende-
zés használata semmilyen körül-
mények között sem mentesíti a
vezetőt a sebességkorlátozások betar-
tása, a kellő odafigyelés és felelősség-
teljes magatartás kötelezettsége alól.
A sebességszabályozó bekapcsolása
kézzel történik; minimum 40 km/órás
sebesség, illetve a megfelelő sebességi
fokozat szükséges hozzá:
- mechanikus sebességváltó esetén
4. kapcsolt sebességi fokozat,
- szekvenciális üzemmódban 2. kap-
csolt sebességi fokozat vezérelt
mechanikus vagy automata sebes-
ségváltó esetén,
- A
helyzet vezérelt mechanikus se-
bességváltó és D
helyzet automata
sebességváltó esetén.
A sebességszabályozó kikapcsolása
a kézi kapcsoló, a fék- vagy a tengely-
kapcsoló pedál használatával lehetsé-
ges, illetve az ESP rendszer biztonsági
okokból történő működésbe lépésének
hatására történik meg.
A gázpedál erőteljes lenyomásával idő-
legesen átléphető a beprogramozott
sebesség.
A beprogramozott sebességhez való
visszatéréshez elég felengedni a gáz-
pedált.
Ezek az információk a head-
up display kivetítőn is megje-
lennek.
További információkért lapozza fel
a head-up display kivetítőről szóló
részt.
A gépjármű sebességét automatikusan,
a gázpedál működtetése nélkül a ve-
zető által beprogramozott sebességen
tartó rendszer.
A gyújtás levételét követően az összes
beprogramozott sebességérték törlő-
dik.
Page 154 of 352
152
VEZ
Ha a sebességszabályozó
működik, a sebességérték
módosítására szolgáló gom-
bokat óvatosan nyomja le, mivel azok
hatására a gépjármű sebessége igen
gyorsan megváltozhat.
Csúszós úton vagy sűrű forgalom-
ban soha ne használja a sebesség-
szabályozót.
Erős lejtőn a sebességszabályozó
nem képes megakadályozni a be-
programozott sebesség túllépését.
A pedálok beszorulásának elkerülé-
se érdekében:
- ügyeljen a kiegészítő padlósző-
nyeg megfelelő elhelyezkedésé-
re,
- soha ne helyezzen egymásra
több kiegészítő padlószőnyeget.

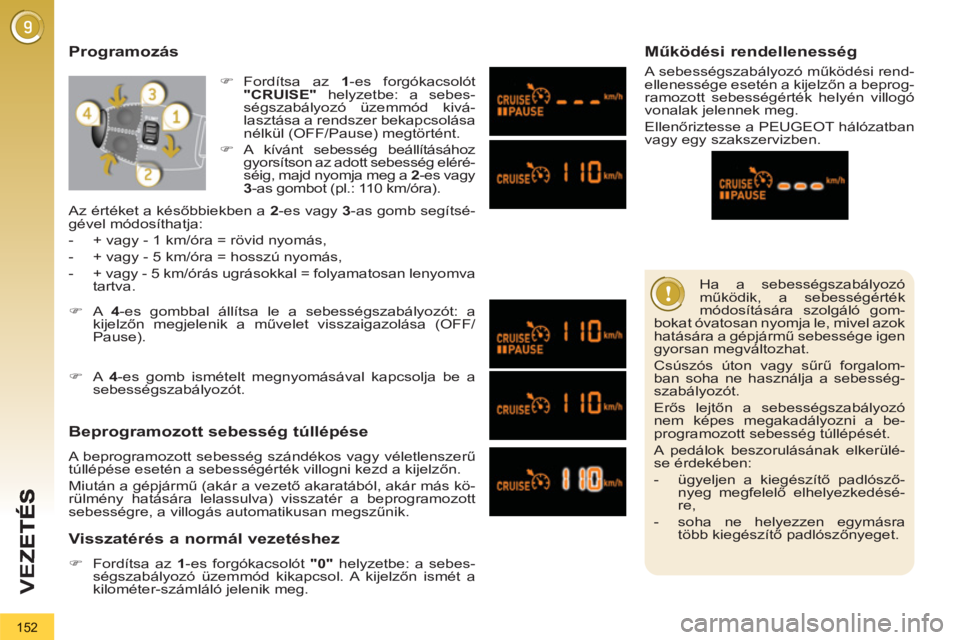

Programozás
Bepro
gramozott sebesség túllépése
A beprogramozott sebesség szándékos vagy véletlenszerű
túllépése esetén a sebességérték villogni kezd a kijelzőn.
Miután a gépjármű (akár a vezető akaratából, akár más kö-
rülmény hatására lelassulva) visszatér a beprogramozott
sebességre, a villogás automatikusan megszűnik.
Visszatérés a normál vezetéshez
)
Fordítsa az 1
-es forgókacsolót "0"
helyzetbe: a sebes-
ségszabályozó üzemmód kikapcsol. A kijelzőn ismét a
kilométer-számláló jelenik meg.
Működési rendellenesség
A sebességszabályozó működési rend-
ellenessége esetén a kijelzőn a beprog-
ramozott sebességérték helyén villogó
vonalak jelennek meg.
Ellenőriztesse a PEUGEOT hálózatban
vagy egy szakszervizben.
)
A kívánt sebesség beállításához
gyorsítson az adott sebesség eléré-
séig, majd nyomja meg a 2
-es vagy
3
-as gombot (pl.: 110 km/óra).
)
A 4
-es gombbal állítsa le a sebességszabályozót: a
kijelzőn megjelenik a művelet visszaigazolása (OFF/
Pause).
)
A 4
-es gomb ismételt megnyomásával kapcsolja be a
sebességszabályozót.
Az értéket a későbbiekben a 2
-es vagy 3
-as gomb segítsé-
gével módosíthatja:
- + vagy - 1 km/óra = rövid nyomás,
- + vagy - 5 km/óra = hosszú nyomás,
- + vagy - 5 km/órás ugrásokkal = folyamatosan lenyomva
tartva.
)
Fordítsa az 1
-es forgókacsolót
"CRUISE"
helyzetbe: a sebes-
ségszabályozó üzemmód kivá-
lasztása a rendszer bekapcsolása
nélkül (OFF/Pause) megtörtént.
Page 155 of 352
153
VEZ

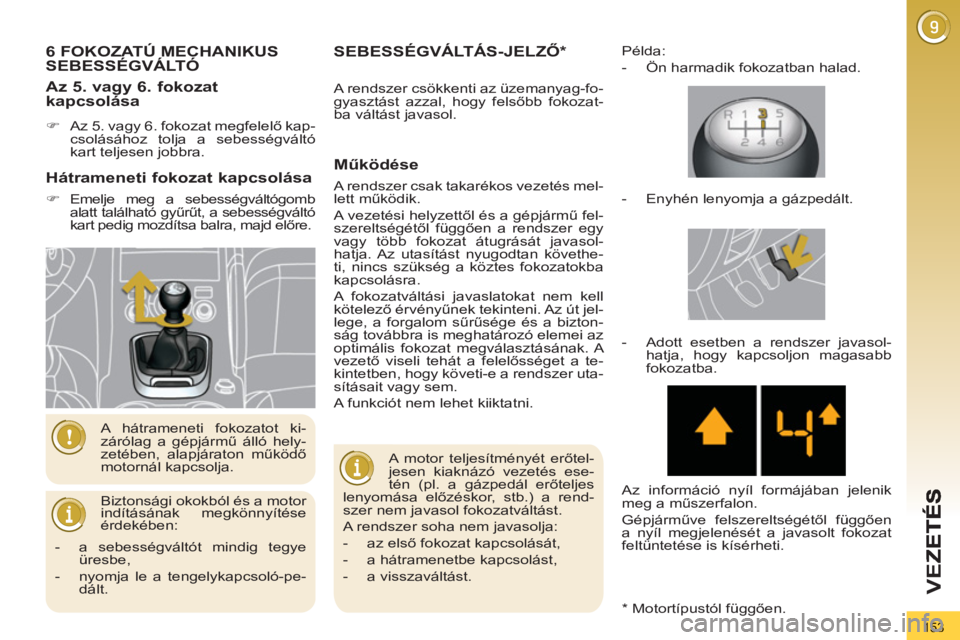

6 FOKOZATÚ MECHANIKUS
SEBESSÉGVÁLTÓ
Biztonsági okokból és a motor
indításának megkönnyítése
érdekében:
A hátrameneti fokozatot ki-
zárólag a gépjármű álló hely-
zetében, alapjáraton működő
motornál kapcsolja.
Az 5. vagy 6. fokozat kapcsolása
)
Az 5. vagy 6. fokozat megfelelő kap-
csolásához tolja a sebességváltó
kart teljesen jobbra.
SEBESSÉGVÁLTÁS-JELZŐ
*
Működése
Példa:
- Ön harmadik fokozatban halad.
A motor teljesítményét erőtel-
jesen kiaknázó vezetés ese-
tén (pl. a gázpedál erőteljes
lenyomása előzéskor, stb.) a rend-
szer nem javasol fokozatváltást.
A rendszer soha nem javasolja:
- az első fokozat kapcsolását,
- a hátramenetbe kapcsolást,
- a visszaváltást.
- Enyhén lenyomja a gázpedált.
- Adott esetben a rendszer javasol-
hatja, hogy kapcsoljon magasabb
fokozatba.
Az információ nyíl formájában jelenik
meg a műszerfalon.
Gépjárműve felszereltségétől függően
a nyíl megjelenését a javasolt fokozat
feltüntetése is kísérheti.
- a sebességváltót mindig tegye
üresbe,
- nyomja le a tengelykapcsoló-pe-
dált.
Hátrameneti fokozat kapcsolása
)
Emelje meg a sebességváltógomb
alatt található gyűrűt, a sebességváltó
kart pedig mozdítsa balra, majd előre.
A rendszer csökkenti az üzemanyag-fo-
gyasztást azzal, hogy felsőbb fokozat-
ba váltást javasol.
*
Motortípustól függően.
A rendszer csak takarékos vezetés mel-
lett működik.
A vezetési helyzettől és a gépjármű fel-
szereltségétől függően a rendszer egy
vagy több fokozat átugrását javasol-
hatja. Az utasítást nyugodtan követhe-
ti, nincs szükség a köztes fokozatokba
kapcsolásra.
A fokozatváltási javaslatokat nem kell
kötelező érvényűnek tekinteni. Az út jel-
lege, a forgalom sűrűsége és a bizton-
ság továbbra is meghatározó elemei az
optimális fokozat megválasztásának. A
vezető viseli tehát a felelősséget a te-
kintetben, hogy követi-e a rendszer uta-
sításait vagy sem.
A funkciót nem lehet kiiktatni.
Page 156 of 352
154
VEZ
6 FOKOZATÚ VEZÉRELTMECHANIKUS SEBESSÉGVÁLTÓ Sebességváltó kar
R.
Hátramenet.
)
A helyzet kiválasztásához lenyomva
tartott fékpedállal mozdítsa felfelé a
sebességváltó kart.
N.
Üres.
)
Indításhoz lenyomva tartott fékpe-
dállal válassza ezt a helyzetet.
A.
Automata üzemmód.
)
A helyzet kiválasztásához mozdítsa
lefelé a sebességváltó kart.
M. + / -
Szekvenciális üzemmód a se-
bességfokozatok kézi váltásá-
val.
)
A helyzet kiválasztásához mozdítsa
lefelé, majd balra a sebességváltó
kart. Ezt követően:
- magasabb fokozatba kapcsolás-
hoz nyomja meg előre a kart,
- alacsonyabb fokozatba kapcso-
láshoz nyomja meg hátrafelé a
kart.
S.
Sport üzemmód.
)
Be- és kikapcsolásához ezt a gom-
bot nyomja meg.
Kormánynál elhelyezett kapcsolók
+.
Magasabb fokozatba váltás kapcso-
lója a kormánytól jobbra.
)
Magasabb fokozatba kapcsoláshoz
nyomja meg a kormányon elhelye-
zett "+"
kapcsoló hátoldalát.
-.
Alacsonyabb fokozatba váltás kap-
csolója a kormánytól balra.
)
Alacsonyabb fokozatba kapcsolás-
hoz nyomja meg a kormányon elhe-
lyezett "-"
kapcsoló hátoldalát.
A kormánynál elhelyezett kap-
csolók nem teszik lehetővé az
üresbe váltást, a hátrameneti
fokozat kapcsolását, illetve az
onnan történő elkapcsolást.
A 6 fokozatú vezérelt mechanikus se-
bességváltó az automatikus működés
kényelme és a sebességi fokozatok
kézi váltásának öröme közötti választás
lehetőségét biztosítja.
Három vezetési üzemmód közül vá-
laszthat:
- automata
üzemmód a sebességi
fokozatok automatikus váltásához,
- szekvenciális
üzemmód a sebes-
ségi fokozatok vezető által történő
kézi váltásához,
- automata szekvenciális
üzemmód
pl. előzéshez, amikor automata
üzemmódban maradva használhat-
ja a szekvenciális üzemmód funkci-
óit.
Az automata vagy szekvenciális üzem-
módban rendelkezésre álló Sport
üzemmód
dinamikusabb vezetési stí-
lust tesz lehetővé.
Page 157 of 352
155
VEZ
Kijelzések a műszerfalon
Sebességváltó kar helyzetei
N.
Neutral (Üres)
R.
Reverse (Hátramenet)
1, 2, 3, 4, 5, 6.
Szekvenciális üzemmód
sebességfokozatai.
AUTO.
Az automata üzemmód kivá-
lasztása esetén gyullad ki.
Szekvenciális üzemmódba tör-
ténő áttéréskor kialszik.
S.
Sport (Sport üzemmód)
Gépjármű elindítása
)
Ha a jelzés kigyullad, lábát
helyezze a fékpedálra
(pl.
a motor indításakor).
)
Válassza az N
helyzetet.
)
Nyomja be teljesen a fékpedált.
)
Indítsa be a motort.
)
Tartsa benyomva a fékpedált, a se-
bességváltó kart állítsa A
vagy M
helyzetbe előremenethez, vagy R
helyzetbe hátramenethez.
)
Vegye le a lábát a fékpedálról, és
adjon gázt.
)
Az elektromos parkolófék automa-
tikusan kiold, ha mégsem, oldja ki
manuálisan.
A kombinált kijelzőn az "AUTO"
és az "1"
vagy az "R"
felirat
jelenik meg.
Ha indításkor a sebességváltó kar nincs N
helyzetben, hangjel-
zés és a többfunkciós képernyőn
megjelenő üzenet kíséretében az "N"
felirat villog a kombinált kijelzőn.
Ha indításkor a fékpedál nincs be-
nyomva, hangjelzés és a többfunkciós
képernyőn megjelenő üzenet kíséret-
ében a "Foot on brake" (Nyomja be
a fékpedált)
felirat villog a kombinált
kijelzőn.
A hátrameneti fokozatba kap-
csoláskor hangjelzés hallat-
szik.
A kombinált kijelzőn az "N"
felirat jelenik meg.
Szekvenciális üzemmód
Az "AUTO"
felirat eltűnik, a
kombinált kijelzőn az éppen
kapcsolt fokozat jelenik meg.
A sebességváltás csak akkor történik
meg, ha azt a motor fordulatszáma le-
hetővé teszi.
A sebességfokozat váltása közben nem
kell felengedni a gázpedált.
Fékezéskor vagy lassításkor a sebes-
ségváltó a megfelelő fokozatban törté-
nő gyorsítás lehetővé tétele érdekében
automatikusan visszavált.
Ha kioldott fék mellett, alap-
járaton működő motornál
kiválasztja az R
, A
vagy M
helyzetet, a gépjármű a gázpedál le-
nyomása nélkül is elindul. Soha ne
hagyjon járó motornál gyermekeket
felügyelet nélkül a gépjárműben. Ha
a karbantartást jár motornál végzi,
húzza be a parkolóféket, és válassza
ki az N
helyzetet.
)
A szekvenciális üzemmódba történő
áttéréshez a gépjármű elindulását
követően válassza az M
helyzetet.
Page 158 of 352
156
VEZ
Ha nagyon alacsony sebes-
ségnél a hátrameneti fokozatot
választja, a váltás csak a gép-
jármű megállását követően történik
meg. A kombinált kijelzőn villoghat a
"Foot on brake" (Nyomja be a fék-
pedált)
üzenet, hogy Önt a fékezésre
figyelmeztesse.
Ha nagy sebességnél kívánja a hát-
rameneti fokozatot választani, az N
visszajelzés villogni kezd, a sebes-
ségváltó pedig automatikusan üresbe
vált. Újbóli sebességfokozatba váltás-
hoz állítsa a kart A
vagy M
helyzetbe.
A sebességváltó ekkor automata üzem-
módban, tehát a vezető beavatkozása
nélkül működik. A következő paramé-
terek alapján mindig a legmegfelelőbb
sebességi fokozatot választja ki:
- vezetési stílus,
- az út jellege.
A kombinált kijelzőn az
"AUTO"
felirat és a kapcsolt
fokozat jelenik meg.
Automatikus üzemmód
"Automata-szekvenciális" üzemmód
Ez az üzemmód úgy teszi lehetővé pl.
egy előzés végrehajtását, hogy automa-
ta üzemmódban maradva használhatja
a szekvenciális üzemmód funkcióit.
)
Működtesse a kormányon elhelye-
zett kapcsolók +
vagy -
helyzetét.
Ha a motor fordulatszáma lehetővé te-
szi, a sebességváltó átvált a kívánt se-
bességi fokozatba. Az "AUTO"
felirat
továbbra is látható a kombinált kijelzőn.
Néhány pillanat múlva, ha a kapcso-
lókat nem használja, a sebességváltó
ismét automatikusan vezérli a sebes-
ségfokozatokat.
Erőteljes gyorsításnál a leg-
magasabb fokozat csak a
vezető közreműködésével,
a sebességváltó karon vagy a kor-
mánynál elhelyezett kapcsolókon
végzett művelettel érhető el.
Menet közben soha ne váltson
üresbe ( N
helyzet).
A hátrameneti fokozatot ( R
) csak álló
gépjárműnél, lenyomott fékpedállal
kapcsolja.
Az optimális gyorsulás ér-
dekében (pl. egy másik gép-
jármű előzésekor) a gázpedál
erőteljes lenyomásával lépje át az
ellenállási pontot.
)
A szekvenciális üzemmód haszná-
latát követően az automata üzem-
módba történő visszatéréshez
nyomja meg az A
gombot.
Page 159 of 352
157
VEZ
A gépjármű leállítása Működési rendellenesség
Ráadott gyújtásnál ennek a
visszajelzésnek a kigyulla-
dása és az "AUTO"
felirat
hangjelzés és a többfunkciós
képernyőn megjelenő üzenet
kíséretében történő villogása a sebes-
ségváltó meghibásodását jelzi.
Ellenőriztesse a PEUGEOT hálózatban
vagy egy szakszervizben.
A motor indításakor feltétlenül
tartsa lenyomva a
fékpedált.
Parkoláskor a gépjármű rögzítésé-
hez kivétel nélkül minden esetben
húzza be a parkolóféket.
A gépjármű járó motornál tör-
ténő rögzítésekor a sebes-
ségváltó kart feltétlenül állítsa
üresbe ( N
).
A motortérben végzett bármiféle be-
avatkozás előtt ellenőrizze, hogy a
sebességváltó kar üresben ( N
) van-
e, illetve, hogy behúzta-e a parkoló-
féket.
Sport üzemmód
)
A dinamikusabb vezetési stílust
támogató Sport üzemmód bekap-
csolásához a szekvenciális vagy
automata üzemmód kiválasztását
követően nyomja meg az S
gom-
bot.
A kombinált kijelzőn a válasz-
tott fokozat száma mellett
megjelenik az S
jel.
)
Kikapcsolásához nyomja meg ismét
az S
gombot.
A kombinált kijelzőről eltűnik az S
jel.
A gyújtás levételekor a rend-
szer automatikusan visszatér
normál üzemmódba.
A gyújtás levételét megelőzően a követ-
kező lehetőségek közül választhat:
- váltson üresbe ( N
helyzet),
- hagyja meg az éppen kiválasztott
fokozatot; ebben az esetben a gép-
járművet nem lehet elmozdítani.
A parkolóféket mindkét esetben be kell
húzni a gépjármű rögzítéséhez, kivéve,
ha automatikus üzemmódra van prog-
ramozva.
Page 160 of 352
158
VEZ
"TIPTRONIC - SYSTEMPORSCHE" AUTOMATA
SEBESSÉGVÁLTÓ
A hat sebességi fokozattal rendelkező
automata sebességváltó a sport és ha-
vas út programokkal gazdagított telje-
sen automata működés kényelme és a
kézi fokozatváltás közötti választás le-
hetőségét kínálja.
Négy vezetési mód közül választhat:
- automatikus
üzemmódban a se-
bességi fokozatokat a váltó elektro-
nikusan vezérli,
- a sport
program dinamikusabb ve-
zetési stílust tesz lehetővé,
- a havas út
program rossz tapadási
viszonyok között segíti a vezetést,
- kézi üzemmódban
a vezető váltja a
sebességi fokozatokat.
Sebességváltó kar
P.
Parkolás
- A gépkocsi rögzítése (behúzott vagy
kiengedett parkolófék)
- A motor indítása
R.
Hátramenet
- Tolatási műveletek (kapcsolás álló
gépjárműnél, alapjáraton működő
motornál)
N.
Üres
- A gépkocsi rögzítése (behúzott par-
kolófék)
- A motor indítása
D.
Automatikus üzemmód
M +/-
Kézi üzemmód a hat fokozat szek-
venciális kapcsolásával
)
Felfelé kapcsoláshoz nyomja előre.
vagy
)
Lefelé kapcsoláshoz nyomja hátra.
Kijelzés a műszercsoporton
Ha a vezérlőlapon változtatja a sebes-
ségváltó kar helyzetét, a megfelelő
fokozat visszajelzése kigyullad a mű-
szercsoporton.
P.
Parking (parkolás)
R.
Reverse (tolatás)
N.
Neutral (üres)
D.
Drive (automatikus üzemmód)
S.
Sport
program
7
. Havas út
program
1-6.
Kapcsolt fokozat kézi üzemmód-
ban
-
.
Érvénytelen érték kézi üzemmód-
ban
A sebességváltó vezérlőfelülete
1.
Sebességváltó kar
2.
S
gomb (sport)
3.
7
gomb (havas út)
