GYAKORLATI TUDNIVALÓK
Hátsó lámpák
1.
Féklámpák / helyzetjelzők
(P21-5W).
2.
Tolatólámpák (P21W).
3.
Irányjelzők (PY21W-21W).
4.
Helyzetjelzők (P5-5W).
5.
Ködfényszórók (P21W).
Féklámpák / helyzetjelzők,
tolatólámpák és irányjelzők
izzóinak cseréje
)
Nyomja meg a hat nyelvet, és húzza
ki az izzófoglalatot.
)
Távolítsa el a műanyag fedelet.
)
Távolítsa el a lámpatest két rögzítő-
anyáját.
)
Kívülről óvatosan emelje ki a lámpa-
testet.
)
Kösse ki a lámpa csatlakozóját.
)
Negyed fordulattal fordítsa el az iz-
zót, majd cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort fordított sorrendben hajtsa végre.
Page 192 of 352
190
GYAKORLATI TUDNIVALÓK
Rendszámtábla-világítás izzóinak
cseréje (W5-5W)
Helyzetjelzők cseréje (csomagtartó)
Ködfényszóró izzójának cseréje
)
Nyissa ki a csomagtartót.
)
Egy csavarhúzó segítségével vegye
le a műanyag fedelet.
)
Távolítsa el a lámpatest rögzítőanyáját.
)
Negyed fordulattal fordítsa el az iz-
zót, majd cserélje ki.
Visszaszereléskor ugyanezt a művelet-
sort fordított sorrendben hajtsa végre.
)
Csúsztassa a kezét a lökhárító alá.
)
Negyed fordulattal fordítsa el az iz-
zót, majd cserélje ki.
)
Illesszen egy csavarhúzót az átlát-
szó borítás külső részén található
egyik lyukba.
)
Lepattintásához nyomja meg kifelé.
)
Vegye le az átlátszó borítást.
)
Vegye ki az izzót és cserélje ki.
)
Az izzófoglalat kiszabadításához és
a hozzáféréshez nyomja meg elő-
ször az A
, majd a B
, végül a C
pa-
tentpárt.
Kiegészítő féklámpa cseréje
)
Nyissa ki a csomagtartót, és távolít-
sa el a felső tömítést.
)
Csavarozza ki a két anyát.
)
Fogja meg a lámpatestet kívülről, és
nyomja meg a menetes szárakat.
)
Kösse ki a csatlakozót, és húzza le
az ablakmosó csövét.
Page 193 of 352
191
GYAKORLATI TUDNIVALÓK

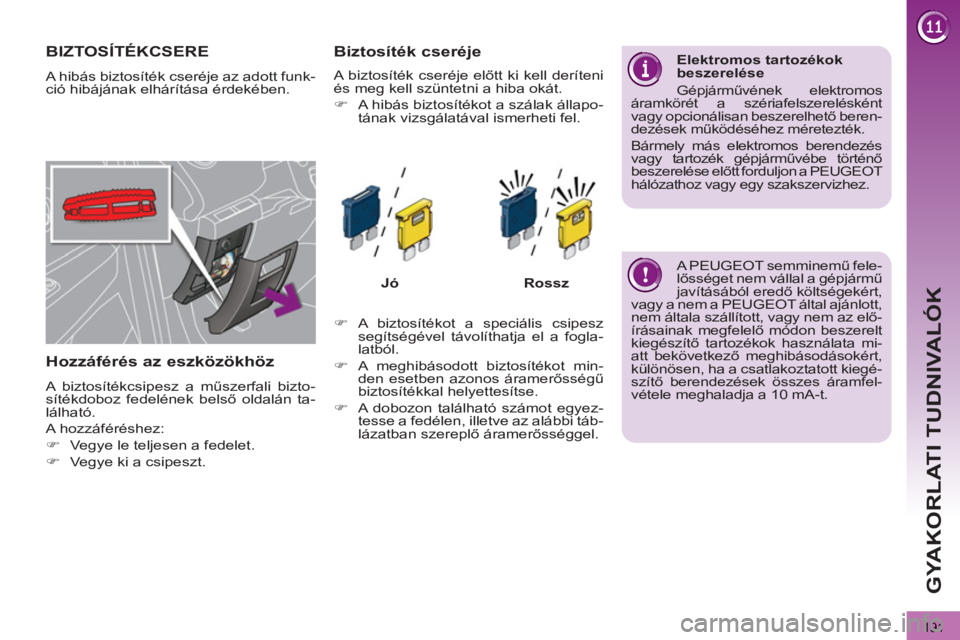

BIZTOSÍTÉKCSERE
A hibás biztosíték cseréje az adott funk-
ció hibájának elhárítása érdekében.
Hozzáférés az eszközökhöz
A biztosítékcsipesz a műszerfali bizto-
sítékdoboz fedelének belső oldalán ta-
lálható.
A hozzáféréshez:
)
Vegye le teljesen a fedelet.
)
Vegye ki a csipeszt.
Biztosíték cseréje
Jó
Rossz
)
A biztosítékot a speciális csipesz
segítségével távolíthatja el a fogla-
latból.
)
A meghibásodott biztosítékot min-
den esetben azonos áramerősségű
biztosítékkal helyettesítse.
)
A dobozon található számot egyez-
tesse a fedélen, illetve az alábbi táb-
lázatban szereplő áramerősséggel.
Elektromos tartozékok
beszerelése
Gépjárművének elektromos
áramkörét a szériafelszerelésként
vagy opcionálisan beszerelhető beren-
dezések működéséhez méretezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
A PEUGEOT semminemű fele-
lősséget nem vállal a gépjármű
javításából eredő költségekért,
vagy a nem a PEUGEOT által ajánlott,
nem általa szállított, vagy nem az elő-
írásainak megfelelő módon beszerelt
kiegészítő tartozékok használata mi-
att bekövetkező meghibásodásokért,
különösen, ha a csatlakoztatott kiegé-
szítő berendezések összes áramfel-
vétele meghaladja a 10 mA-t.
A biztosíték cseréje előtt ki kell deríteni
és meg kell szüntetni a hiba okát.
)
A hibás biztosítékot a szálak állapo-
tának vizsgálatával ismerheti fel.
Page 194 of 352
192
GYAKORLATI TUDNIVALÓK

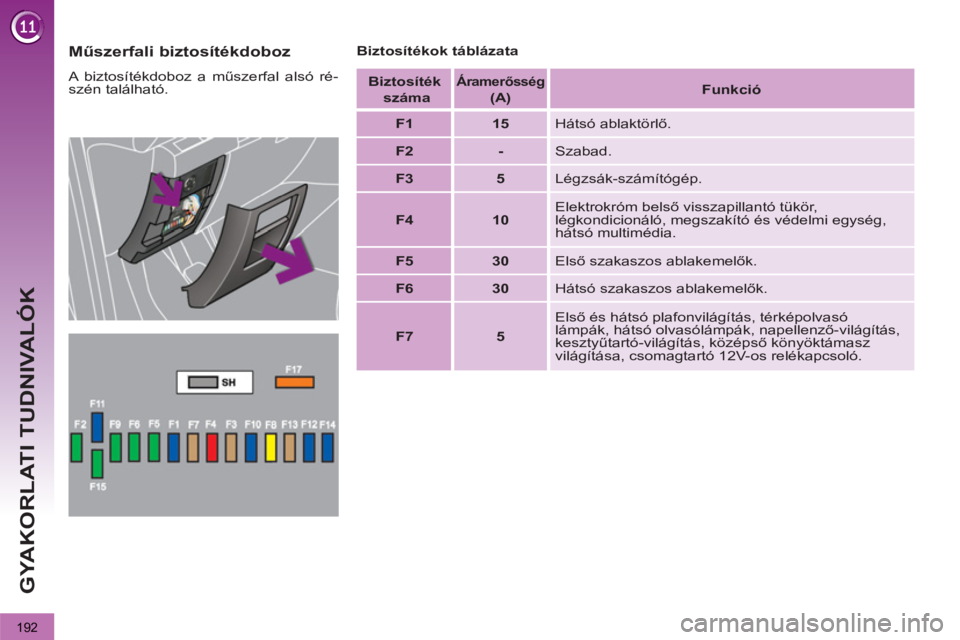

Műszerfali biztosítékdoboz
A biztosítékdoboz a műszerfal alsó ré-
szén található.
Biztosítékok táblázata
Biztosíték
száma
Áramerősség
(A)
Funkció
F1
15
Hátsó ablaktörlő.
F2
-
Szabad.
F3
5
Légzsák-számítógép.
F4
10
Elektrokróm belső visszapillantó tükör,
légkondicionáló, megszakító és védelmi egység,
hátsó multimédia.
F5
30
Első szakaszos ablakemelők.
F6
30
Hátsó szakaszos ablakemelők.
F7
5
Első és hátsó plafonvilágítás, térképolvasó
lámpák, hátsó olvasólámpák, napellenző-világítás,
kesztyűtartó-világítás, középső könyöktámasz
világítása, csomagtartó 12V-os relékapcsoló.
Page 195 of 352
193
GYAKORLATI TUDNIVALÓK
Hozzáférés a biztosítékokhoz
)
Ld. a "Hozzáférés az eszközökhöz"
c. részt.
Biztosíték
száma
Áramerősség
(A)
Funkció
F8
20
Autórádió, rádiótelefon, CD-váltó, többfunkciós
képernyő, keréknyomás-ellenőrzés, riasztó-
sziréna, riasztó-számítógép, telematikai egység.
F9
30
Első 12 V-os csatlakozó, szivargyújtó, hátsó 12 V-
os csatlakozó.
F10
15
Kormánynál elhelyezett kapcsolók.
F11
15
Gyengeáramú indításgátló érintkező.
F12
15
Utánfutó érzékelő, eső-/fényerő-érzékelő, F32,
F34, F35 biztosítékok tápellátása.
F13
5
Motorkiszolgáló egység, légzsák-számítógép.
F14
15
Műszerfal, kombinált kijelző, F33 biztosíték
tápellátása.
F15
30
Reteszelés és szuperreteszelés.
F17
40
Hátsó szélvédő jégmentesítése, F30 biztosíték tápellátása.
SH
-
PARC sönt.
Page 196 of 352
194
GYAKORLATI TUDNIVALÓK
Biztosíték
száma
Áramerősség
(A)
Funkció
F29
- Szabad.
F30
5
Külső fűthető visszapillantó tükrök.
F31
30
Csomagtartó 12V-os csatlakozó.
F32
5
Vezérelt mechanikus sebességváltó karja.
F33
10
Szélvédőre vetített kijelző, kihangosító szett,
légkondicionáló.
F34
5
Biztonságiöv-visszajelzések kijelzője.
F35
10
Parkolássegítő berendezés, hifi-erősítő
engedélyezés.
F36
10
Utánfutó kiszolgálóegység számítógép,
vezetőoldali ajtó kapcsolói.
F37
20
Hifi-erősítő.
F38
30
Elektromos vezetőoldali ülés.
F39
20
Panoráma üvegtető
sötétítője.
F40
-
Szabad.
Page 197 of 352
195
GYAKORLATI TUDNIVALÓK
Motortéri biztosítékdoboz
A biztosítékdoboz a motortérben, az ak-
kumulátor mellett található.
Hozzáférés a biztosítékokhoz
)
Pattintsa le a fedelet.
)
Cserélje ki a biztosítékot (ld. a meg-
felelő részt).
)
A művelet elvégzését követően a
biztosítékdoboz megfelelő szigete-
lése érdekében a fedelet gondosan
zárja vissza.
Biztosítékok táblázata
Biztosíték
száma
Áramerősség
(A)
Funkció
F1
20
Motorszámítógép tápellátása, befecskendező
szivattyú mágnesszelepe és EGR (2 l HDI),
befecskendezők (2 l HDI).
F2
15
Kürt.
F3
10
Első és hátsó ablakmosó.
F4
10
Nappali fényszóró.
F5
15
Kaniszter ürítés mágnesszelepe, turbina
tehermentesítő és turbó nyomásszabályozó
(1,6 l THP), olajgőz-izzító (1,6 l THP),
gázolaj-izzító (1,6 l THP).
F6
10
Diagnosztikai csatlakozó, kanyarfényszóró,
részecskeszűrő szivattyú (dízel), "Distance alert",
hűtőfolyadékszint-érzékelő, visszapillantó tükrök
beállításának kapcsolója.
F7
10
Kormányszervó számítógép, automata
sebességváltó, kanyarfényszórók magasságállító
motorja.
F8
20
Gyújtáskapcsoló.
F9
10
Tengelykapcsoló- és fékpedál-érintkező.
F10
30
Motorszámítógép működtetők (benzines:
gyújtótekercs, mágnesszelep, lambdaszonda,
befecskendezők, izzítók, üzemanyag-szivattyú,
vezérelt termosztát) (dízel: mágnesszelepek,
izzítók).
F11
40
Légkondicionáló ventilátor.
Page 198 of 352
196
GYAKORLATI TUDNIVALÓK
Biztosíték
száma
Áramerősség
(A)
Funkció
F12
30
Lassú/gyors első ablaktörlés.
F13
40
Intelligens kiszolgálóegység tápellátása (gyújtás
utáni +).
F14
30
Levegőszivattyú.
F15
10
Jobb oldali távolsági fényszóró.
F16
10
Bal oldali távolsági fényszóró.
F17
15
Bal oldali tompított fényszóró.
F18
15
Jobb oldali tompított fényszóró.
F19
15
Olajgőz-izzító (1,6 l VTi), turbónyomás-szabályozó
mágnesszelep (dízel), hűtőfolyadékszint-érzékelő
(dízel).
F20
10
Vezérelt termosztát, változó adagolás
mágnesszelepek, turbó nyomásszabályozó
mágnesszelep (dízel), hűtőfolyadékszint-érzékelő
(dízel).
F21
5
Motorventilátor egység reléjének tápellátása,
Valvetronic relékapcsoló (1,6 l VTi), turbó hűtés
(1,6 l THP), levegőhozam-mérő (1,6 l HDI).
Page 199 of 352
197
GYAKORLATI TUDNIVALÓK
Akkumulátor feletti kis és közepes áramerősségű biztosítékok táblázata
Biztosíték száma
Áramerősség
(A)
Funkció
F1
- Szabad.
F2
5
Kétfunkciós fékérintkező.
F3
5
Akkumulátortöltő egység.
F4
25
ABS/CDS mágnesszelepek.
F5
5
ABS/CDS számítógép.
F6
15
Automata sebességváltó, vezérelt mechanikus
sebességváltó.
F7 *
80
Megszakító és védelmi egység.
F8
*
60
Motorventilátor egység.
F9 *
80/30
Előizzító egység(dízel), Valvetronic elektromos
motor (1,6 l THP).
F10 *
40
ABS/CSD elektromos szivattyúegység.
F11 *
100
Megszakító és védelmi egység.
F12 *
30
Vezérelt mechanikus sebességváltó elektromos
szivattyúegység.
Biztosíték
száma
Áramerősség
(A)
Funkció
MF1 *
- Szabad.
MF2 *
30
Utánfutó kiszolgálóegység.
MF3 *
50
Utastéri biztosítékdoboz.
MF4 *
80
Intelligens kiszolgálóegység.
MF5 *
80
Elektromos parkolófék.
MF6 *
30
ABS/ESP számítógép.
MF7 *
30
Első fűthető ülések.
MF8 *
20
Fényszórómosó.
Nagy áramerősségű biztosítékok táblázata
*
A nagy áramerősségre méretezett biz-
tosítékok és némely más biztosíték az
elektronikus rendszer kiegészítő vé-
delmét látják el. A velük kapcsolatos
valamennyi beavatkozást feltétlenül a
PEUGEOT hálózatban vagy egy szak-
szervizben végeztesse el.
Page 200 of 352
198
GYAKORLATI TUDNIVALÓK
12 VOLTOS AKKUMULÁTOR
Hozzáférés az akkumulátorhoz
Az akkumulátor a motortérben
található. A hozzáféréshez:
)
a belső, majd a külső kar segítségé-
vel nyissa ki a motorháztetőt,
)
rögzítse a kitámasztórudat,
)
a (+) pólushoz való hozzáféréshez
távolítsa el a műanyag takarást,
)
szükség esetén az akkumulátor ki-
emeléséhez pattintsa ki a biztosí-
tékdobozt.
A matrica azt jelzi, hogy gépkocsijá-
ban különleges technológiával készült
és speciális jellemzőkkel rendelkező,
12 voltos ólomtartalmú akkumulátor ta-
lálható, amelynek cseréjét vagy kiköté-
sét a PEUGEOT hálózatban vagy egy
szakszervizben kell elvégeztetni.
Ennek elmulasztása az akkumulátor idő
előtti elhasználódásához vezethet.
Az akkumulátor visszakötését követően
a Stop & Start funkció akkor lesz újra
aktív, ha a gépkocsit több órára leállí-
totta. A leállítás időtartama függ az idő-
járási viszonyoktól és az akkumulátor
töltési szintjétől (akár 8 óra is lehet).
A Stop & Start funkció akkumulátorának
feltöltéséhez nem kell kikötni az akku-
mulátort.
A lemerült akkumulátor feltöltésekor
vagy a motor másik akkumulátorról tör-
ténő indításakor az alábbi eljárást kell
alkalmazni.
Pozitív (+) kábel kikötése
)
Emelje meg a D
rögzítőkart a maxi-
mumig az E
gyűrű kioldásához.
Pozitív (+) kábel visszakötése
)
Helyezze a kábel nyitott E
gyűrűjét
az akkumulátor (+) pólusára.
)
Nyomja le függőleges irányban az E
gyűrűt, hogy megfelelően illeszked-
jen az akkumulátorhoz.
)
Reteszelje a gyűrűt a beállítóretesz
széthúzásával, majd a D
kar lehajtá-
sával.
Ne erőltesse nyomással a kart, mert
a reteszelődés nem lehetséges, ha a
gyűrű helyzete nem megfelelő; kezdje
elölről a műveletet.
