PEUGEOT 3008 2014 Návod na použití (in Czech)

99

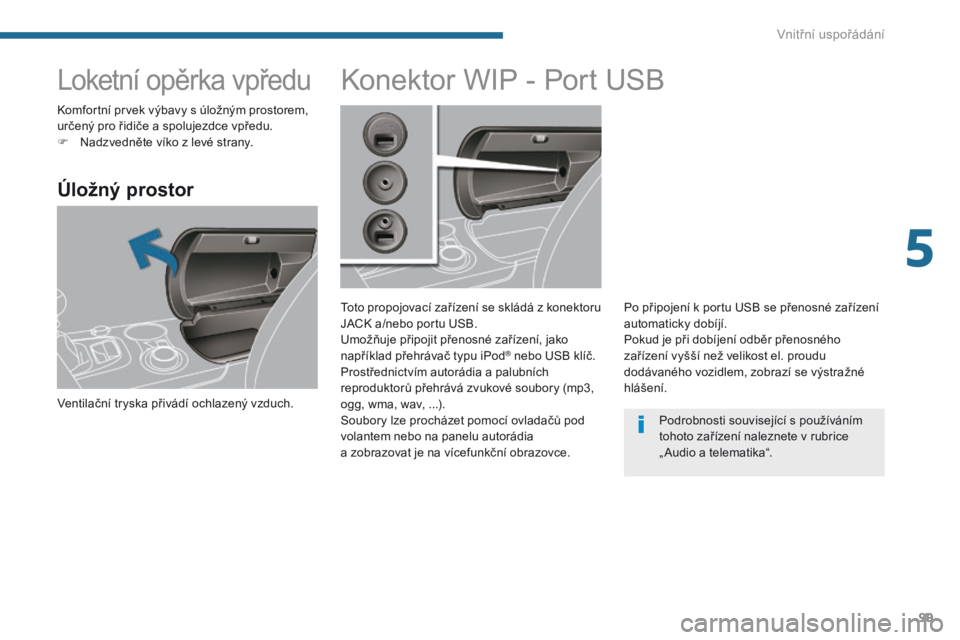

Loketní opěrka vpředu
Úložný prostor
Ventilační tryska přivádí ochlazený vzduch.
Konektor WIP - Port USB
Toto propojovací zařízení se skládá z konektoru
JACK a/nebo portu USB.
Umožňuje připojit přenosné zařízení, jako
například přehrávač typu iPod
® nebo USB klíč.
Prostřednictvím autorádia a palubních
reproduktorů přehrává zvukové soubory (mp3,
ogg, wma, wav, ...).
Soubory lze procházet pomocí ovladačů pod
volantem nebo na panelu autorádia
a zobrazovat je na vícefunkční obrazovce. Po připojení k portu USB se přenosné zařízení
automaticky dobíjí.
Pokud je při dobíjení odběr přenosného
zařízení vyšší než velikost el. proudu
dodávaného vozidlem, zobrazí se výstražné
hlášení.
Komfortní prvek výbavy s úložným prostorem,
určený pro řidiče a spolujezdce vpředu.
F

N

adzvedněte víko z levé strany.
Podrobnosti související s používáním
tohoto zařízení naleznete v rubrice
„ Audio a telematika“.
5
Vnitřní uspořádání

100

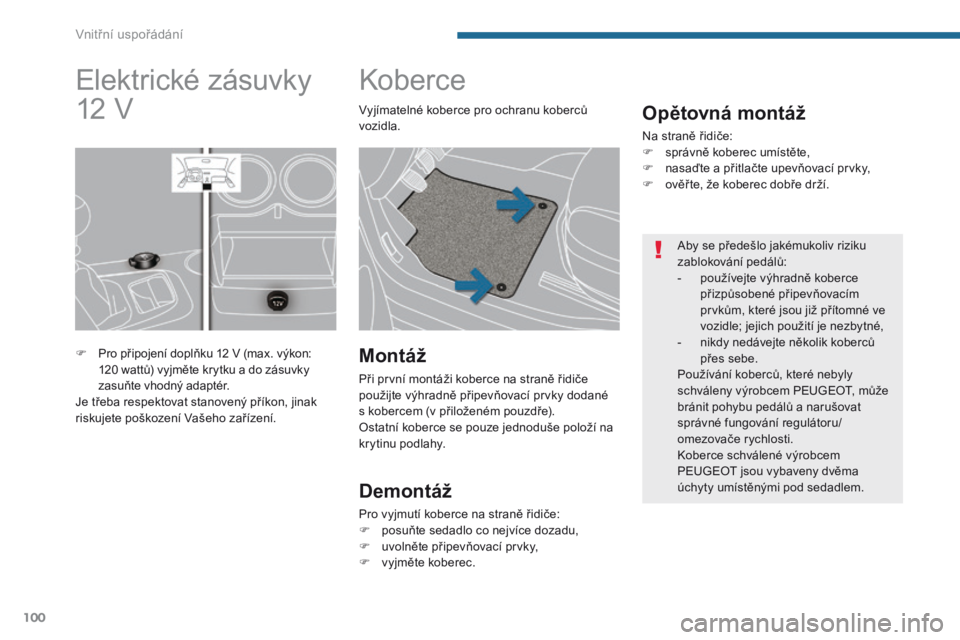

Koberce
Opětovná montáž
Na straně řidiče:
F s právně koberec umístěte,
F

n
asaďte a přitlačte upevňovací prvky,
F

ov
ěř te, že koberec dobře drží.
Montáž
Při první montáži koberce na straně řidiče
použijte výhradně připevňovací prvky dodané
s kobercem (v přiloženém pouzdře).
Ostatní koberce se pouze jednoduše položí na
krytinu podlahy.
Demontáž
Pro vyjmutí koberce na straně řidiče:
F p osuňte sedadlo co nejvíce dozadu,
F

u
volněte připevňovací prvky,
F

v
yjměte koberec.
Elektrické zásuvky
12 V
F Pro připojení doplňku 12 V (max. výkon:
120 wattů) vyjměte krytku a do zásuvky
zasuňte vhodný adaptér.
Je třeba respektovat stanovený příkon, jinak
riskujete poškození Vašeho zařízení. Vyjímatelné koberce pro ochranu koberců
vozidla.
Aby se předešlo jakémukoliv riziku
zablokování pedálů:
-
p
oužívejte výhradně koberce
přizpůsobené připevňovacím
prvkům, které jsou již přítomné ve
vozidle; jejich použití je nezbytné,
- n ikdy nedávejte několik koberců
přes sebe.
Používání koberců, které nebyly
schváleny výrobcem PEUGEOT, může
bránit pohybu pedálů a narušovat
správné fungování regulátoru/
omezovače rychlosti.
Koberce schválené výrobcem
PEUGEOT jsou vybaveny dvěma
úchyty umístěnými pod sedadlem.
Vnitřní uspořádání

101
Multimédia vzadu
Mutlimediální systém umožňuje cestujícím na
zadních místech připojit jeden nebo dva externí
přenosné přehrávače (přehrávač audio nebo
video, hrací konzole, přehrávač DVD, ...). Zvuk
je přenášen do dvou bezdrátových sluchátek
Bluetooth®, zatímco video se zobrazuje na
dvou obrazovkách 7 palců, vestavěných do
zadní části opěrek hlavy předních sedadel.
Popis
Systém funguje pouze při běžícím
motoru.Paket obsahuje:
-

d
estičku pro připojení a s ovladači
rozmístěnými na zadní straně středové
konzoly,
-
d
vě obrazovky 7 palců vestavěné do
předních opěrek hlavy (s ochrannými
potahy),
-
d
voje bezdrátová sluchátka technologie
Bluetooth s dobíjecí baterií,
-
d
obíječ 12 V se dvěma výstupy, umožňující
současné dobíjení dvojích sluchátek. 1.
V
ypínač
2.
V
ideovstup AV1 (konektor RCA žlutý)
3.
S
tereoaudiovstupy A (konektory RCA
červený a bílý)
4.
V
ideovstup AV2 (konektor RCA žlutý)
5.
S
tereoaudiovstupy B (konektory RCA
červený a bílý)
6.
V
olba zobrazování na obrazovce vlevo
(AV1 nebo AV2)
7.
V
olba zobrazování na obrazovce vpravo
(AV1 nebo AV2)
8.
K
ontrolky připojení audio sluchátek
Bluetooth (modré)
5
Vnitřní uspořádání

102

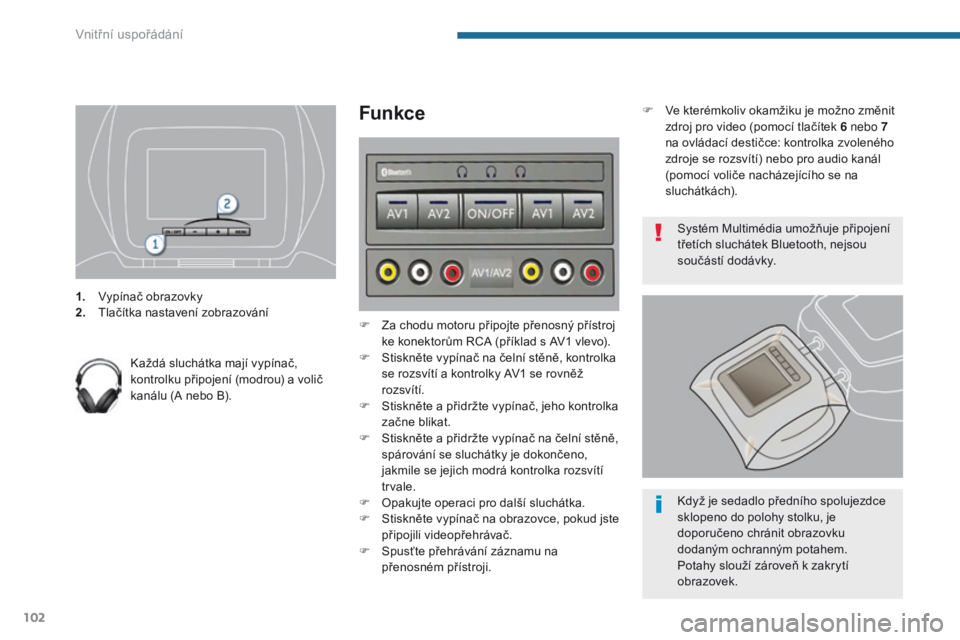

1. Vypínač obrazovky
2. Tlačítka nastavení zobrazování
Každá sluchátka mají vypínač,
kontrolku připojení (modrou) a volič
kanálu (A nebo B).
Funkce
F Za chodu motoru připojte přenosný přístroj ke konektorům RCA (příklad s AV1 vlevo).
F

S
tiskněte vypínač na čelní stěně, kontrolka
se rozsvítí a kontrolky AV1 se rovněž
rozsvítí.
F

S
tiskněte a přidržte vypínač, jeho kontrolka
začne blikat.
F

S
tiskněte a přidržte vypínač na čelní stěně,
spárování se sluchátky je dokončeno,
jakmile se jejich modrá kontrolka rozsvítí
trvale.
F

O
pakujte operaci pro další sluchátka.
F

S
tiskněte vypínač na obrazovce, pokud jste
připojili videopřehrávač.
F

S
pusťte přehrávání záznamu na
přenosném přístroji. Systém Multimédia umožňuje připojení
třetích sluchátek Bluetooth, nejsou
součástí dodávky.
Když je sedadlo předního spolujezdce
sklopeno do polohy stolku, je
doporučeno chránit obrazovku
dodaným ochranným potahem.
Potahy slouží zároveň k zakrytí
obrazovek.
F

V
e kterémkoliv okamžiku je možno změnit
zdroj pro video (pomocí tlačítek 6 nebo 7
na ovládací destičce: kontrolka zvoleného
zdroje se rozsvítí) nebo pro audio kanál
(pomocí voliče nacházejícího se na
sluchátkách).
Vnitřní uspořádání

103
Loketní opěrka vzaduVíko otvoru pro přepravu lyží
Otevření
F Sklopte zadní loketní opěrku.
F P řitáhněte madlo víka směrem dolů.
F

Sk
lopte klapku.
F

Z
asunujte předměty zevnitř zavazadlového
prostoru.
F
S
klopte dolů zadní loketní opěrku pro
zvýšení pohodlí.
Zahrnuje dva držáky na plechovku s nápojem. Komfortní prvek výbavy s úložným prostorem,
určený pro cestující na zadních místech. Zařízení pro uložení a přepravu dlouhých
předmětů.
Úložné prostory pod
nohama cestujících vzadu
Některá vozidla jsou vybavena úložnými
schránkami v podlaze před bočními zadními
sedadly (podle verze). Jsou přístupné po
nadzvednutí víka pomocí držadla A
.
5
Vnitřní uspořádání

104
Automatický režim
Jedno krátké aktivování ovladače umožní
kompletní otevření nebo zavření clony. Další
aktivování ovladače zastaví pohyb clony.

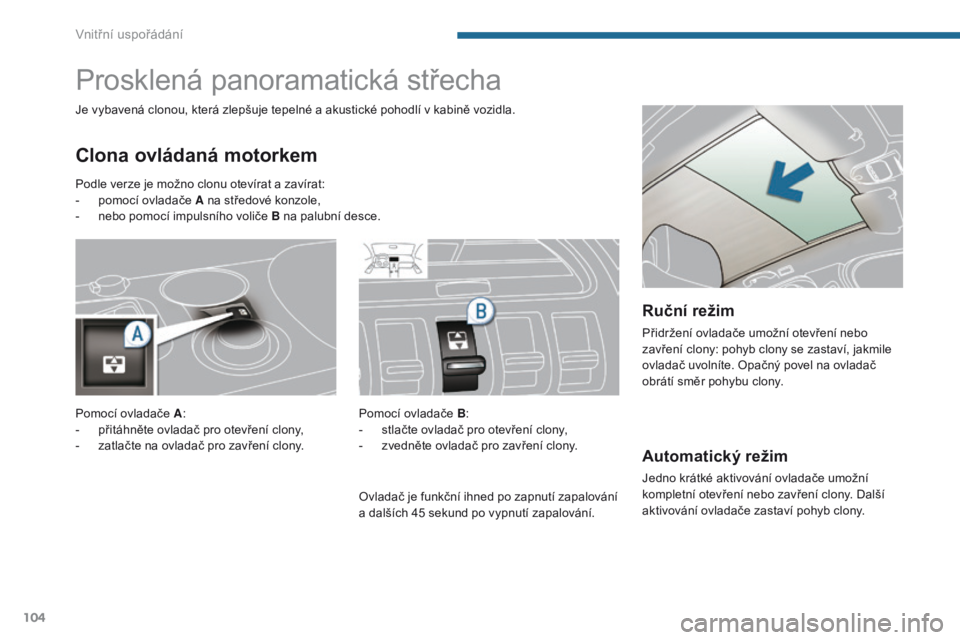

Prosklená panoramatická střecha
Clona ovládaná motorkem
Je vybavená clonou, která zlepšuje tepelné a akustické pohodlí v kabině vozidla.Pomocí ovladače B:
-

s
tlačte ovladač pro otevření clony,
-

z
vedněte ovladač pro zavření clony.
Ruční režim
Přidržení ovladače umožní otevření nebo
zavření clony: pohyb clony se zastaví, jakmile
ovladač uvolníte. Opačný povel na ovladač
obrátí směr pohybu clony.
Podle verze je možno clonu otevírat a zavírat:
-

p

omocí ovladače A na středové konzole,
-

n

ebo pomocí impulsního voliče B na palubní desce.
Pomocí ovladače A :
-

p

řitáhněte ovladač pro otevření clony,
-

z

atlačte na ovladač pro zavření clony. Ovladač je funkční ihned po zapnutí zapalování
a dalších 45 sekund po vypnutí zapalování.
Vnitřní uspořádání

105
Ochrana proti přiskřípnutí
Jestliže v automatickém režimu a na konci
pohybu narazí zavírající se clona na překážku,
zastaví se a mírně se vrátí vzad.
Opětovná aktivace: po opětovném připojení
autobaterie nebo v případě poruchy funkce
během pohybu clony může být nutné znovu
aktivovat systém:
F
A
ktivujte ovladač a držte jej až do úplného
zavření nebo otevření clony.
F

P
řidržte ovladač stlačený po dobu
minimálně 3 sekund. Postřehnete
malý pohyb clony, který tak potvrdí její
opětovnou aktivaci. Jestliže se clona nechtěně otevře
při manévru zavírání, ihned po jejím
zastavení.
F

A
ktivujte ovladač a držte jej až do
úplného otevření clony.
F

A
ktivujte ovladač a držte jej až do
úplného zavření clony.
Během těchto operací není funkce
ochrany proti přiskřípnutí funkční.
Jestliže dojde k přiskřípnutí během
manipulace se clonou, je nutno obrátit
směr jejího pohybu.
Když řidič ovládá clonu, musí se ujistit,
že žádný předmět či osoba nebrání
jejímu správnému zavření.
Řidič se musí ubezpečit, že cestující
používají clonu správným způsobem.
Během manipulace se clonou je nutno
dávat pozor na děti.
5
Vnitřní uspořádání

106

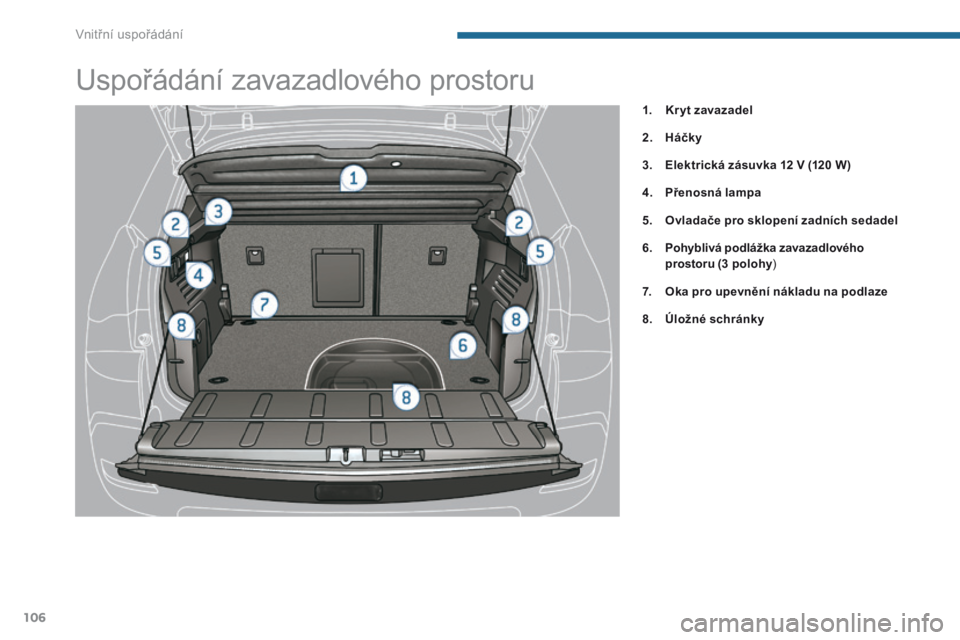

Uspořádání zavazadlového prostoru
1. Kr yt zavazadel
2.
H
áčky
3.
E

lektrická zásuvka 12 V (120 W)
4.
P

řenosná lampa
5.
O

vladače pro sklopení zadních sedadel
6.
P

ohyblivá podlážka zavazadlového
prostoru (3
polohy)
7.
O

ka pro upevnění nákladu na podlaze
8.
Ú

ložné schránky
Vnitřní uspořádání

107
Kryt zavazadel
Složení krytu:
F v yvěste oba závěsy,
F

s
ložte kryt jako tahací harmoniku až
k zadním sedadlům. Pro vyjmutí krytu:
F
s ložte kryt zavazadel podle výše
uvedeného postupu,
F

z
atlačením na úchyty na levé a pravé
straně je uvolněte,
F

u
chopte celek tak, jak je vidět na ilustraci,
poté celek přitáhněte směrem k sobě.
Sestává ze tří částí, které lze složit na sebe.
5
Vnitřní uspořádání

108
Umožňují zavěsit tašky s nákupem.
Háčky
Uložení krytu na dno zavazadlového prostoru:
F v yjměte kryt zavazadel podle výše
uvedeného postupu,
F

u
místěte podlážku našikmo,
F

u
místěte kryt zavazadel do jeho
uložení (zvýrazněný prolis A ) na dně
zavazadlového prostoru,
F

p
ro ochranu krytu zavazadel umístěte
podlážku do střední polohy. Montáž krytu zavazadel:
F
u chopte kryt zavazadel oběma rukama
a umístěte jej na jeho držák,
F

r
ozložte jej až ke sloupkům zavazadlového
prostoru,
F

z
avěste oba závěsy,
F

j
e-li třeba, zatlačte na kryt zavazadel na
levé a pravé straně pro zapadnutí jeho
úchytů.
Pro výměnu kola
Koberec zavazadlového prostoru je možno
s pomocí dvou závěsů upevnit k háčkům
pro usnadnění přístupu k rezervnímu kolu.
Vnitřní uspořádání
