PEUGEOT 3008 2018 Kezelési útmutató (in Hungarian)

249
Irányjelzők izzóinak cseréje
(halogénizzós modelleknél)
A ( jobb vagy bal oldali) irányjelző
gyorsabb villogása azt jelzi, hogy az
adott oldali irányjelző egyik izzója
meghibásodott.
F

F
ordítsa el negyed fordulattal a foglalatot,
és távolítsa el.
F

F
ordítsa el negyed fordulattal az izzót,
húzza ki, és helyezzen be egy újat.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
A borostyánsárga színű izzókat, például
az irányjelzőkét, mindig azonos színű és
azonos műszaki jellemzőkkel rendelkező
izzókra kell cserélni. Visszaszerelésnél illessze a
helyére
körültekintően a védőburkolatot, hogy
garantálható legyen a lámpa szigetelése.
Tompított fényszóró izzóinak
cseréje (halogénizzós
modelleknél)
F A nyelv meghúzásával távolítsa el
a védőborítást.
F

A l
eválasztáshoz húzza a csatlakozót hátra.
F

A
z izzó kiszabadításához húzza az izzót
hátra.
F

C
serélje ki az izzót.
Visszaszereléskor ugyanezt a
műveletsort
fordított sorrendben hajtsa végre.
Távolsági fényszórók izzóinak
cseréje (halogénizzós
modelleknél)
F A nyelv meghúzásával távolítsa el a védőborítást.
F

F
ordítsa el a foglalatot negyed fordulattal és
vegye ki.
F

V
egye ki és cserélje ki az izzót.
Visszaszereléskor ugyanezt a
műveletsort
fordított sorrendben hajtsa végre.
8
Üzemzavar esetén

250
Az ilyen típusú izzó cseréjét a PEUGEOT
h álózatban vagy egy szakszer vizben is
elvégeztetheti.
Oldalsó irányjelzők (LED)
Oldalsó szpotlámpák cseréje (LED)

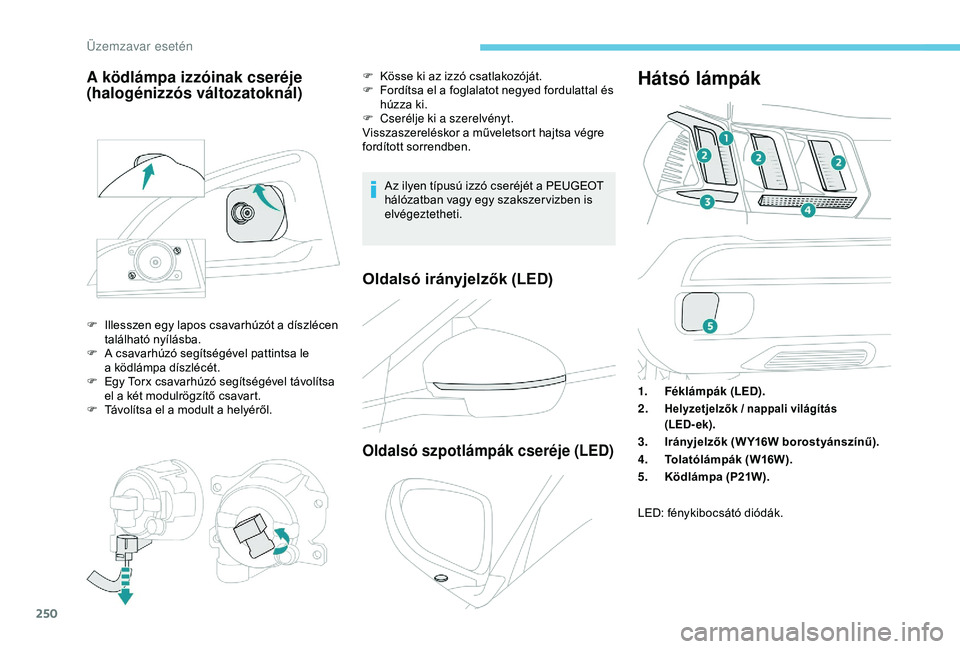

Hátsó lámpák
1. Féklámpák (LED).
2.
Helyzetjelzők / nappali világítás
(LED- ek).
3. Irányjelzők (W Y16W borostyánszínű).
4. Tolatólámpák (W16W).
5. Ködlámpa (P21W).
A ködlámpa izzóinak cseréje
(halogénizzós változatoknál)
F Illesszen egy lapos csavarhúzót a díszlécen
található nyílásba.
F

A c
savarhúzó segítségével pattintsa le
a
ködlámpa díszlécét.
F

E
gy Torx csavarhúzó segítségével távolítsa
el a
két modulrögzítő csavart.
F

T
ávolítsa el a modult a helyéről.F

K
össe ki az izzó csatlakozóját.
F
F
ordítsa el a foglalatot negyed fordulattal és
húzza ki.
F
C
serélje ki a

szerelvényt.
Visszaszereléskor a műveletsort hajtsa végre
fordított sorrendben.
LED: fénykibocsátó diódák.
Üzemzavar esetén

251
Irányjelzők (hátul, oldalt)
Visszaszereléskor ugyanezt a műveletsort
f ordított sorrendben hajtsa végre.
Tolatólámpák (a csomagtérajtón)
Visszaszereléskor a műveletsort hajtsa végre
f ordított sorrendben.
F

N

yissa ki a

csomagtérajtót, és pattintsa le
a

megfelelő oldali takarófedelet.
F

T

ávolítsa el a

lámpát rögzítő csavart egy
10
m

m-es csillagkulccsal.
F

H

elyezzen egy rongyot alulra, hogy az
esetlegesen leeső csavaranya ne vesszen
el a

sár védőburkolatban.
F

C

savarja ki kézzel és távolítsa el
a
lám

patest rögzítőanyáját.
F

P

attintsa ki a

tartópatentet, és óvatosan
húzza ki a

lámpát. F

E

melje ki a

lámpatestet kívülről, óvatosan
hátrafelé, majd felfelé húzva.
F

K

össe ki a

lámpa csatlakozóját.
F

F

ordítsa el negyed fordulattal a

foglalatot,
és húzza ki egy univerzális csipesszel.
F

V

egye ki és cserélje ki az izzót. F
N
yissa ki a csomagtérajtót, majd illesszen
egy lapos csavarhúzót a mélyedésbe
a megfelelő oldali takarófedél
lepattintásához.
F
T
ávolítsa el a lámpát rögzítő csavart egy
10
m
m-es csillagkulccsal.
F
C
savarja ki kézzel, és távolítsa el
a
lám
patest rögzítőanyáját.
F
P
attintsa ki a rögzítőkapcsot, és óvatosan
húzza ki a lámpát.
F
E
melje ki a lámpatestet kívülről, óvatosan
hátrafelé húzva.
F
V
álassza le a lámpa csatlakozóját mindkét
oldalon benyomva.
F
F
ordítsa el a foglalatot negyed fordulattal és
húzza ki.
F
H
úzza ki az izzót, és cserélje ki.
8
Üzemzavar esetén

252
Vigyázzon, hogy véletlenül se érjen
a kipufogódobhoz, ha nem sokkal
a
gyújtás levétele után cseréli ki az izzót,
mert megégetheti magát!
Középső féklámpa (LED)
Rendszámtábla-világítás
F Illesszen egy vékony csavarhúzót az átlátszó takaróelemen található nyílásba.
F

A t
akaróelem lepattintásához nyomja azt
kifelé.
F

V
egye le a takaróelemet.
F

H
úzza ki az izzót, és cserélje ki.
Ablaktörlőlapát cseréje
Az első ablaktörlő lapát
leszerelése előtt
Eltávolítás
F Húzza el a megfelelő törlőkart
a szélvédőről.
F

P
attintsa ki és vegye le a lapátot.
Felszerelés
F Helyezze az új lapátot a törlő karjához, és
pattintsa be.
F

S
üllyessze le óvatosan az ablaktörlőkart.
Ködlámpák
Ezeket az izzókat a hátsó lökhárító felől lehet
k icserélni:
F

n
yúljon be a lökhárító alá,
F

f
ordítsa el negyed fordulattal és vegye ki az
izzófoglalatot,
F

f
ordítsa el negyed fordulattal az izzót és
cserélje ki.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben. F

A g
yújtás levételét követő egy percen belül
működtesse az ablaktörlő-kapcsolót, hogy
a
lapátok a szélvédő közepére álljanak be
(karbantartási pozíció).
Üzemzavar esetén

253
Az első ablaktörlő lapát
visszaszerelése után
F Kapcsolja be a gyújtást.
F A z ablaktörlők alaphelyzetbe állításához
működtesse ismét az ablaktörlő-kapcsolót.
Biztosítékcsere
Hozzáférés
a szerszámokhoz
A csipesz a műszer fali biztosítékdoboz fedele
m ögött van rögzítve.
F

A b
al, majd a jobb felső résznél meghúzva
pattintsa ki a
fedelet.
F

V
egye le a fedelet és fordítsa meg.
F

V
egye ki a csipeszt a helyéről. F
N yissa ki a kesztyűtartót.
F

N
yomja meg a biztosítékdoboz fedelének
közepét.
F

T
eljesen engedje le a

fedelet.
F

V
egye ki a csipeszt a helyéről.
Biztosítékcsere
A biztosíték cseréje előtt:
F k i kell deríteni és meg kell szüntetni a hiba
okát,
F

k
i kell kapcsolni minden elektromos
fogyasztót,
F

l
e kell állítani a gépjárművet és le kell venni
a
gyújtást,
F

a h
ibás biztosíték azonosítását az aktuális
kiosztási táblázatok és ábrák segítségével. Amikor biztosítékon dolgozik:
F

a s
peciális csipesz segítségével távolítsa el
a biztosítékot a foglalatból, és vizsgálja meg
a
s
zálak állapotát,
F
é
s a meghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal helyettesítse. Eltérő
áramerősségű biztosíték használata
a gépjármű meghibásodásához vezethet
(tűzveszély).
Ha a hiba röviddel a biztosítékcserét követően
ismételten előfordul, ellenőriztesse az érintett
berendezést a PEUGEOT hálózatban vagy egy
szakszervizben.
A biztosítékok kiosztása és a megfelelő
ábrák beszerezhetők a legtöbb
PEUGEOT márkakereskedésben vagy
szakszervizben.
A kiosztási táblázatokban nem szereplő
biztosíték cseréje súlyos meghibásodást
okozhat gépjárművében. Forduljon
PEUGEOT márkakereskedéshez vagy
szakszervizhez.
8
Üzemzavar esetén

254
JóHibás
Csipesz
Elektromos tartozékok beszerelése
Gépjárművének elektromos rendszerét
a

felszerelés részét képező vagy
opcionálisan beszerelhető berendezések
működtetésére méretezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe
történő beszerelése előtt forduljon
PEUGEOT márkakereskedéshez vagy
szakszervizhez. A PEUGEOT semminemű felelősséget
nem vállal a


PEUGEOT által nem ajánlott,
nem általa szállított vagy az előírásainak
nem megfelelő módon beszerelt
kiegészítő tartozékok használata miatt
bekövetkező meghibásodásokért, illetve
a g épjármű javításából eredő költségekért,
különösen, ha a
csatlakoztatott kiegészítő
berendezések összes áramfelvétele
meghaladja a
10 mA-t.
Biztosítékok
a
mű
szerfalban
A biztosítékdoboz a műszer fal alsó részén
t alálható (a bal oldalon).
A biztosítékokhoz való hozzáférés menete
megegyezik a
biztosítékcsere során használt
szerszámkészlethez ismertetett lépésekkel.
A Szerszámkészletről a
megfelelő részben
olvashat további tudnivalókat.
Üzemzavar esetén

255
1. változat (Full)
1. dobozBiztosíték száma Áramerősség (A)Funkciók
F1 3 AKulcs nélküli nyitás és indítás.
F2 5 ATöbbfunkciós képernyő.
F5 5 ATolatókamera, parkolássegítő érzékelők.
F7 10 AHi-Fi erősítő.
F8 20 AHátsó ablaktörlő.
F10 30 AZárak.
F11 30 AZárak.
F17 10 A12 V-os csomagtéri tartozékcsatlakozó.
F18 5 ASürgősségi és assistance segélyhívó.
F22 3 AKesztyűtartó-világítás.
F26 3 ANem becsatolt biztonsági öv visszajelzőinek kijelzője.
F27 3 AEső- / fényérzékelő.
F31 5 ALégzsákok.
F33 15 A12 V-os első tartozékcsatlakozó
F35 5 AMűszerfal.
F36 20 AAudiorendszer, érintőképernyő, CD-lejátszó, audio-
/
navigációs rendszer.
Biztosíték száma Áramerősség (A)Funkciók
F17 10 AVezetési helyzetek tárolása.
2. doboz
8
Üzemzavar esetén

256
2. változat (Eco)
Biztosíték számaÁramerősség (A)Funkciók
F4 15 AKürt
F5 20 AElső ablakmosó-szivattyú.
F6 20 AHátsó ablakmosó-szivattyú.
F7 10 A12 V-os tartozékcsatlakozó.
F8 20 AHátsó ablaktörlő.
F10 30 AZárak.
F11 30 AZárak.
F14 5 ARiasztósziréna.
F17 5 AMűszerfal.
F22 3 AEső- / fényérzékelő.
F24 5 ATolatókamera, parkolássegítő érzékelők.
F25 5 ALégzsákok.
F27 5 ARiasztó.
F28 5 ASürgősségi és assistance segélyhívó.
F29 20 AAudiorendszer, érintőképernyő, CD-lejátszó, audio-
/
navigációs rendszer.
F32 15 ASzivargyújtó.
F36 5 AKesztyűtartó-világítás.
Motortéri biztosítékdoboz
A biztosítékdoboz a motortérben, az
ak kumulátor mellett található.
Hozzáférés a biztosítékokhoz
F Oldja ki a két A reteszt.
F E melje le a fedelet.
F

C
serélje ki a biztosítékot.
F

A m
űvelet elvégzését követően
a
biztosítékdoboz megfelelő szigetelése
érdekében a
fedelet gondosan zárja vissza,
majd rögzítse az A reteszekkel.
Üzemzavar esetén

257

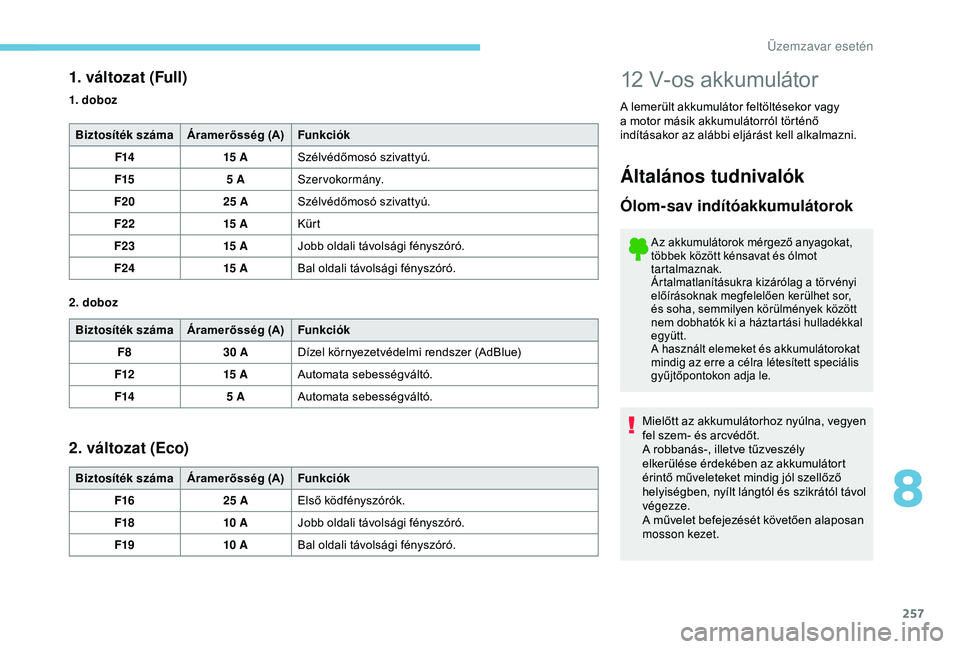

12 V-os akkumulátor
A lemerült akkumulátor feltöltésekor vagy
a motor másik akkumulátorról történő
indításakor az alábbi eljárást kell alkalmazni.
1. változat (Full)
Biztosíték száma Áramerősség (A)Funkciók
F14 15 ASzélvédőmosó szivattyú.
F15 5 ASzervokormány.
F20 25 ASzélvédőmosó szivattyú.
F22 15 AKürt
F23 15 AJobb oldali távolsági fényszóró.
F24 15 ABal oldali távolsági fényszóró.
Biztosíték száma Áramerősség (A)Funkciók
F8 30 ADízel környezetvédelmi rendszer (AdBlue)
F12 15 AAutomata sebességváltó.
F14 5 AAutomata sebességváltó.
2. változat (Eco)
Biztosíték száma Áramerősség (A)Funkciók
F16 25 AElső ködfényszórók.
F18 10 AJobb oldali távolsági fényszóró.
F19 10 ABal oldali távolsági fényszóró.
1. doboz
2. doboz
Általános tudnivalók
Ólom-sav indítóakkumulátorok
Az akkumulátorok mérgező anyagokat,
többek között kénsavat és ólmot
tartalmaznak.
Ártalmatlanításukra kizárólag a
tör vényi
előírásoknak megfelelően kerülhet sor,
és soha, semmilyen körülmények között
nem dobhatók ki a
háztartási hulladékkal
együtt.
A használt elemeket és akkumulátorokat
mindig az erre a
célra létesített speciális
gyűjtőpontokon adja le.
Mielőtt az akkumulátorhoz nyúlna, vegyen
fel szem- és arcvédőt.
A robbanás-, illetve tűzveszély
elkerülése érdekében az akkumulátort
érintő műveleteket mindig jól szellőző
helyiségben, nyílt lángtól és szikrától távol
végezze.
A művelet befejezését követően alaposan
mosson kezet.
8
Üzemzavar esetén

258
Hozzáférés az
akkumulátorhozIndítás másik
akkumulátorról
Ha a gépjármű akkumulátora lemerült,
a motor beindítható segédakkumulátor (külső
akkumulátor vagy egy másik gépjárműé)
és segédkábelek segítségével vagy egy
segédindító rendszerrel.
Akkumulátortöltőről soha ne indítsa be
a


motort.
Soha ne használjon 24 voltos vagy
annál nagyobb feszültségű segédindító
berendezést.
Előzetesen ellenőrizze, hogy a
másik
akkumulátor névleges feszültsége 12V,
és legalább a
lemerült akkumulátoréval
egyenlő kapacitással rendelkezik.
A két gépjármű nem érintkezhet
egymással.
Kapcsolja ki a
két gépjármű elektromos
fogyasztóit (autórádió, ablaktörlő,
fényszórók stb.).
Ügyeljen arra, hogy a
segédkábelek ne
a
motor mozgó részei (ventilátor, ékszíj
stb.) közelében haladjanak.
Ne kösse ki a
sarukat, amíg jár a motor.
Az akkumulátor a

motortérben található.
A (+) pólus elérése:
F

n

yissa ki a

motorháztetőt a

belső, majd
a

külső nyitókarral.
F

h

ajtsa fel a

motorháztetőt, majd támassza ki
a

rúdjával.
(+) Pozitív pólus.
Gyorsreteszes saruval látták el.
(–) Negatív pólus.
Mivel az akkumulátor negatív pólusához nem
lehet hozzáférni, az akkumulátor mellett egy
kihelyezett testpont található. F

H
a gépjárműve rendelkezik ilyennel, emelje
meg a
(+) pólus műanyag fedelét.
F

C
satlakoztassa a piros kábelt az A
lemerült akkumulátor pozitív (+) pólusára
(a fém könyöknél), majd a
B segédindító
akkumulátor vagy a
segédindító berendezés
pozitív (+) pólusára.
F

K
össe a zöld vagy fekete kábel egyik végét
a
B segédakkumulátor vagy a segédindító
berendezés (-) pólusához (vagy a
kisegítő
gépjármű testpontjához).
F

K
össe a zöld vagy fekete kábel másik végét
a
meghibásodott gépjármű C testpontjára.
F

I
ndítsa be a kisegítő gépjármű motorját, és
hagyja járni néhány percig.
F

I
ndítsa be a meghibásodott gépjármű
motorját, és hagyja járni.
Ha a
motor nem indul be azonnal, vegye le
a
gyújtást, várjon néhány másodpercet, majd
kísérelje meg újra az indítást.
Üzemzavar esetén
