PEUGEOT 3008 2018 Manual de utilização (in Portuguese)

259
F Aguarde que este volte a funcionar em ralenti.
F D esligue os cabos auxiliares na ordem inversa.
F
V

olte a colocar a proteção de plástico do
terminal (+), se o seu veículo estiver equipado
com uma.
F
D

eixe o motor funcionar, com o veículo em
movimento ou parado, no mínimo durante
30
minutos para permitir que a bateria atinja
um nível de carga suficiente.
Com uma caixa de velocidades
automática, nunca efetue o arranque do
motor empurrando o veículo.

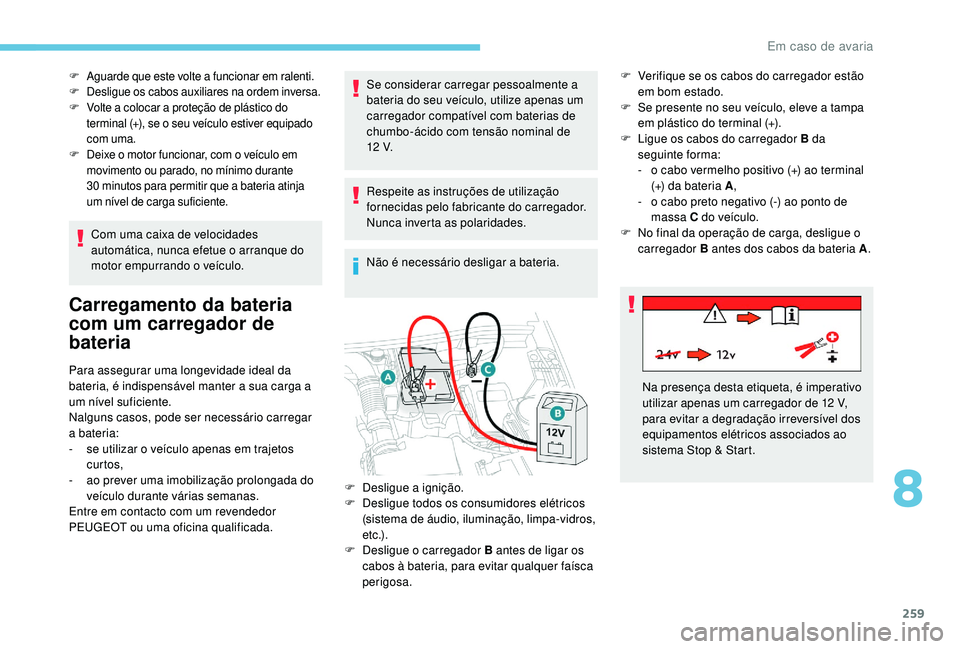

Carregamento da bateria
com um carregador de
bateria
Para assegurar uma longevidade ideal da
bateria, é indispensável manter a sua carga a
um nível suficiente.
Nalguns casos, pode ser necessário carregar
a bateria:
-

s
e utilizar o veículo apenas em trajetos
curtos,
-

a
o prever uma imobilização prolongada do
veículo durante várias semanas.
Entre em contacto com um revendedor
PEUGEOT ou uma oficina qualificada. Se considerar carregar pessoalmente a
bateria do seu veículo, utilize apenas um
carregador compatível com baterias de
chumbo-ácido com tensão nominal de
12 V.
Respeite as instruções de utilização
fornecidas pelo fabricante do carregador.
Nunca inverta as polaridades.
Não é necessário desligar a bateria.
F
D
esligue a ignição.
F

D
esligue todos os consumidores elétricos
(sistema de áudio, iluminação, limpa-vidros,
e t c .) .
F

D
esligue o carregador B antes de ligar os
cabos à bateria, para evitar qualquer faísca
perigosa. F

V
erifique se os cabos do carregador estão
em bom estado.
F
S
e presente no seu veículo, eleve a tampa
em plástico do terminal (+).
F
L
igue os cabos do carregador B da
seguinte forma:
-
o c
abo vermelho positivo (+) ao terminal
(+) da bateria A ,
-
o c
abo preto negativo (-) ao ponto de
massa C do veículo.
F
N
o final da operação de carga, desligue o
carregador B antes dos cabos da bateria A .
Na presença desta etiqueta, é imperativo
utilizar apenas um carregador de 12 V,
para evitar a degradação irreversível dos
equipamentos elétricos associados ao
sistema Stop & Start.
8
Em caso de avaria

260
Algumas funcionalidades, entre as quais
o Stop & Start, não estão disponíveis
enquanto a bateria não atingir um nível de
carga suficiente.

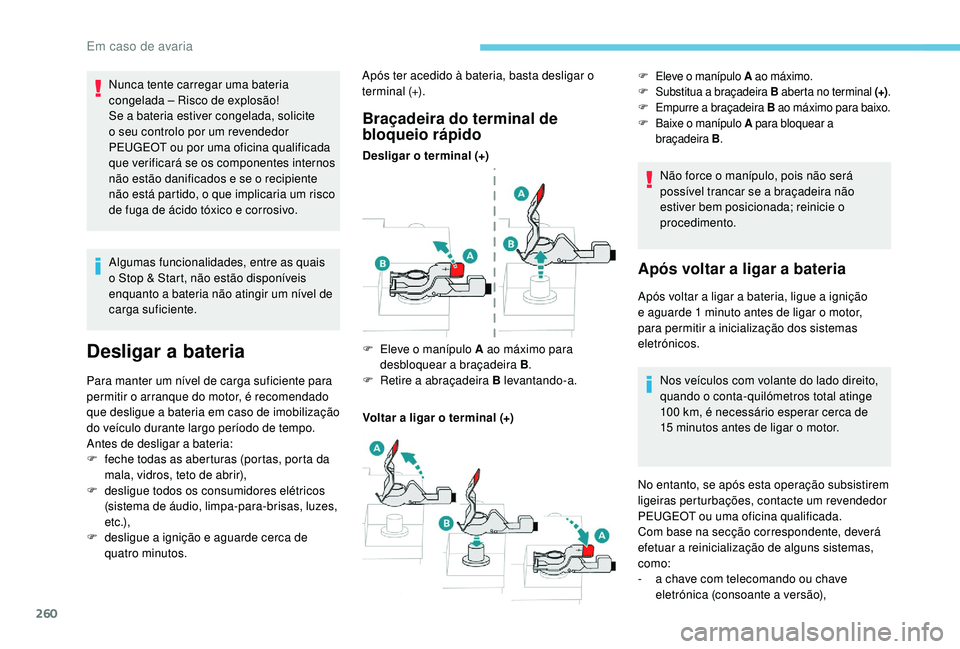

Desligar a bateria
Para manter um nível de carga suficiente para
permitir o arranque do motor, é recomendado
que desligue a bateria em caso de imobilização
do veículo durante largo período de tempo.
Antes de desligar a bateria:
F
f
eche todas as aberturas (portas, porta da
mala, vidros, teto de abrir),
F

d
esligue todos os consumidores elétricos
(sistema de áudio, limpa-para-brisas, luzes,
e t c .),
F

de
sligue a ignição e aguarde cerca de
quatro minutos.
Braçadeira do terminal de
bloqueio rápido
Desligar o terminal (+)
Voltar a ligar o terminal (+) Não force o manípulo, pois não será
possível trancar se a braçadeira não
estiver bem posicionada; reinicie o
procedimento.
F

E
leve o manípulo A ao máximo para
desbloquear a braçadeira B .
F

R
etire a abraçadeira B levantando-a.
F Eleve o manípulo A ao máximo.
F S ubstitua a braçadeira B aberta no terminal (+).
F
E

mpurre a braçadeira B ao máximo para baixo.
F
B

aixe o manípulo A para bloquear a
braçadeira
B .
Após voltar a ligar a bateria
Após voltar a ligar a bateria, ligue a ignição
e aguarde 1 minuto antes de ligar o motor,
para permitir a inicialização dos sistemas
eletrónicos.
Nos veículos com volante do lado direito,
quando o conta-quilómetros total atinge
100 km, é necessário esperar cerca de
15
minutos antes de ligar o motor.
Nunca tente carregar uma bateria
congelada – Risco de explosão!
Se a bateria estiver congelada, solicite
o seu controlo por um revendedor
PEUGEOT ou por uma oficina qualificada
que verificará se os componentes internos
não estão danificados e se o recipiente
não está partido, o que implicaria um risco
de fuga de ácido tóxico e corrosivo.
Após ter acedido à bateria, basta desligar o
terminal (+).
No entanto, se após esta operação subsistirem
ligeiras perturbações, contacte um revendedor
PEUGEOT ou uma oficina qualificada.
Com base na secção correspondente, deverá
efetuar a reinicialização de alguns sistemas,
como:
-
a c
have com telecomando ou chave
eletrónica (consoante a versão),
Em caso de avaria

261
Aquando do trajeto após o primeiro
arranque do motor, o sistema Stop & Start
poderá não estar operacional.
Neste caso, a função apenas ficará
novamente disponível após uma
imobilização contínua do veículo, cuja
duração dependerá da temperatura
exterior e do estado de carga da bateria
(até cerca de 8 horas).
-

o t
eto de abrir e a respetiva cortina elétrica,
-
o
s vidros elétricos,
-

a d
ata e hora,
-
as
estações de rádio memorizadas.

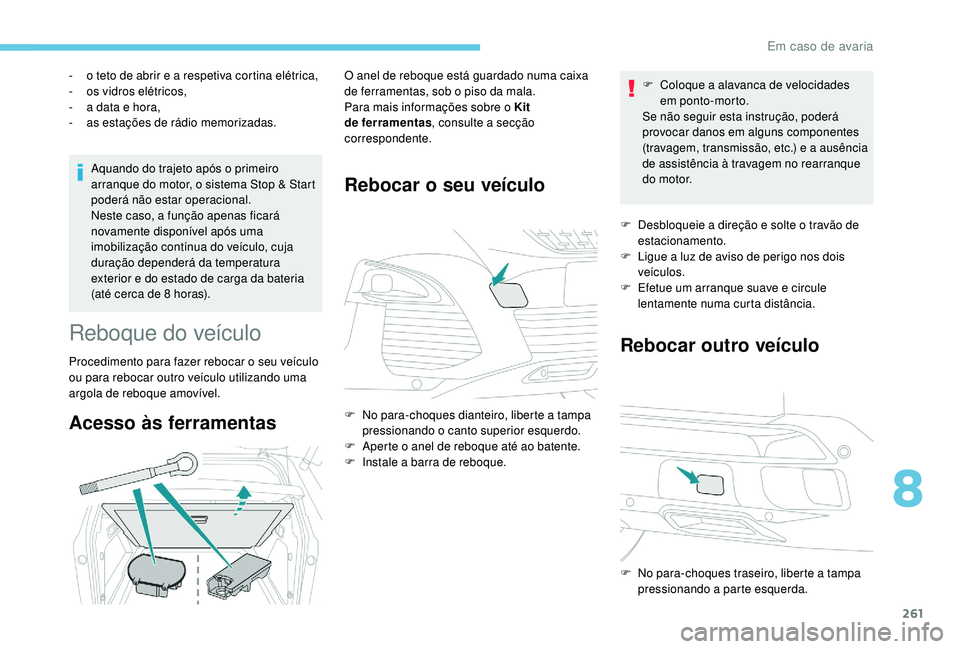

Reboque do veículo
Procedimento para fazer rebocar o seu veículo
ou para rebocar outro veículo utilizando uma
argola de reboque amovível.
Acesso às ferramentas
O anel de reboque está guardado numa caixa
de ferramentas, sob o piso da mala.
Para mais informações sobre o Kit
de ferramentas
, consulte a secção
correspondente.
Rebocar o seu veículo
F No para-choques dianteiro, liberte a tampa pressionando o canto superior esquerdo.
F

A
perte o anel de reboque até ao batente.
F

I
nstale a barra de reboque. F

C
oloque a alavanca de velocidades
em ponto-morto.
Se não seguir esta instrução, poderá
provocar danos em alguns componentes
(travagem, transmissão, etc.) e a ausência
de assistência à travagem no rearranque
do motor.
F
D
esbloqueie a direção e solte o travão de
estacionamento.
F
L
igue a luz de aviso de perigo nos dois
veículos.
F
E
fetue um arranque suave e circule
lentamente numa curta distância.
Rebocar outro veículo
F No para-choques traseiro, liberte a tampa pressionando a parte esquerda.
8
Em caso de avaria

262

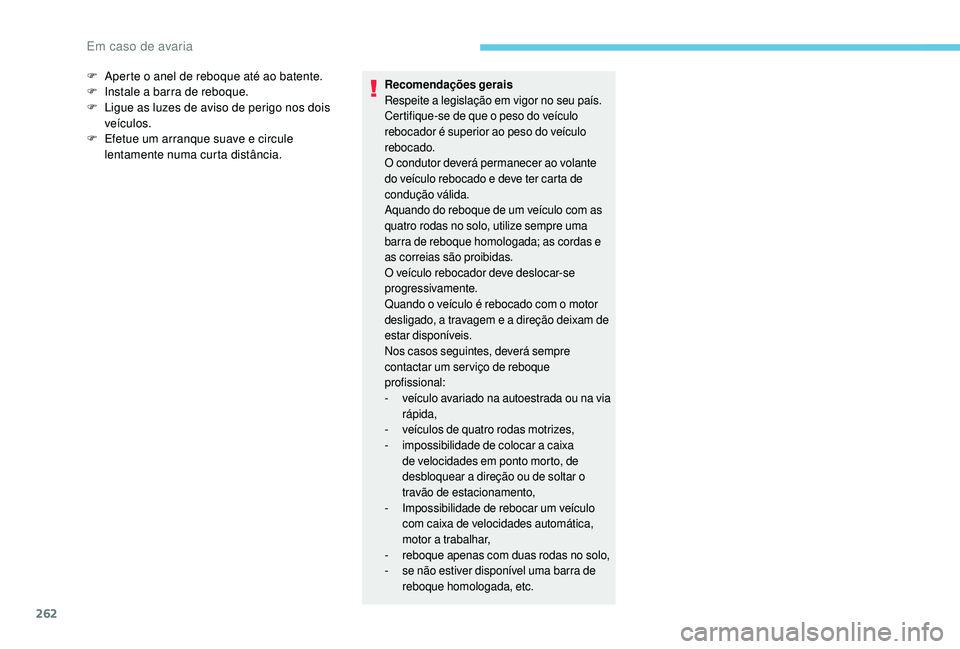

F Aperte o anel de reboque até ao batente.
F I nstale a barra de reboque.
F

L
igue as luzes de aviso de perigo nos dois
veículos.
F

E
fetue um arranque suave e circule
lentamente numa curta distância.Recomendações gerais
Respeite a legislação em vigor no seu país.
Certifique-se de que o peso do veículo
rebocador é superior ao peso do veículo
rebocado.
O condutor deverá permanecer ao volante
do veículo rebocado e deve ter carta de
condução válida.
Aquando do reboque de um veículo com as
quatro rodas no solo, utilize sempre uma
barra de reboque homologada; as cordas e
as correias são proibidas.
O veículo rebocador deve deslocar-se
progressivamente.
Quando o veículo é rebocado com o motor
desligado, a travagem e a direção deixam de
estar disponíveis.
Nos casos seguintes, deverá sempre
contactar um ser viço de reboque
profissional:
-

v
eículo avariado na autoestrada ou na via
rápida,
-

v
eículos de quatro rodas motrizes,
-
i

mpossibilidade de colocar a caixa
de velocidades em ponto morto, de
desbloquear a direção ou de soltar o
travão de estacionamento,
-
Imp

ossibilidade de rebocar um veículo
com caixa de velocidades automática,
motor a trabalhar,
-

r
eboque apenas com duas rodas no solo,
-

s
e não estiver disponível uma barra de
reboque homologada, etc.
Em caso de avaria

263

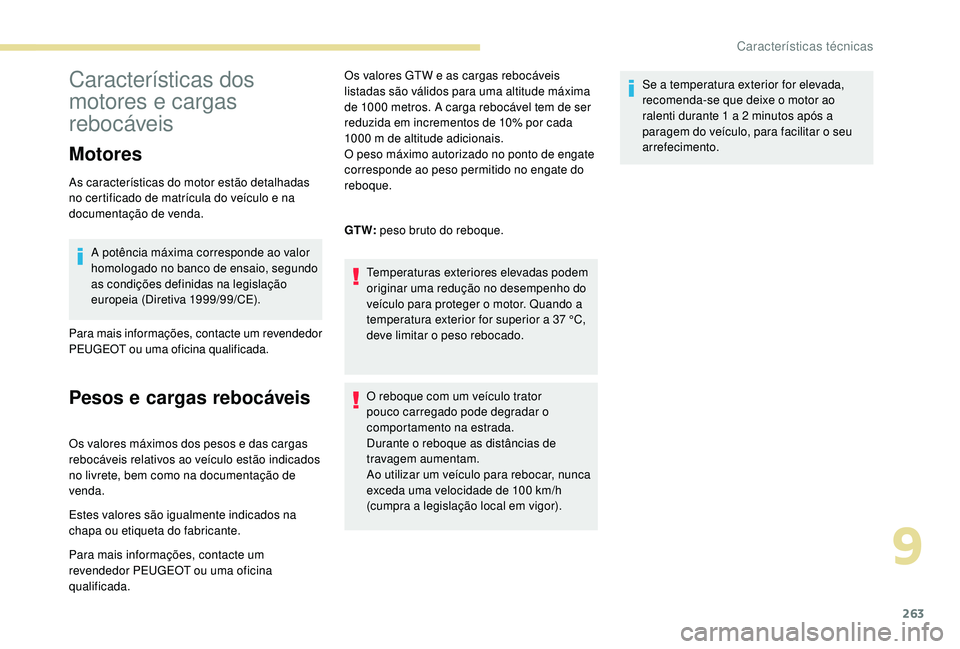

Características dos
motores e cargas
rebocáveis
Motores
As características do motor estão detalhadas
no certificado de matrícula do veículo e na
documentação de venda.A potência máxima corresponde ao valor
homologado no banco de ensaio, segundo
as condições definidas na legislação
europeia (Diretiva 1999/99/CE).
Para mais informações, contacte um revendedor
PEUGEOT ou uma oficina qualificada.
Pesos e cargas rebocáveis
Os valores máximos dos pesos e das cargas
rebocáveis relativos ao veículo estão indicados
no livrete, bem como na documentação de
venda.
Estes valores são igualmente indicados na
chapa ou etiqueta do fabricante.
Para mais informações, contacte um
revendedor PEUGEOT ou uma oficina
qualificada. Os valores GTW e as cargas rebocáveis
listadas são válidos para uma altitude máxima
de 1000 metros. A carga rebocável tem de ser
reduzida em incrementos de 10% por cada
1000 m de altitude adicionais.
O peso máximo autorizado no ponto de engate
corresponde ao peso permitido no engate do
reboque.
GT W:
peso bruto do reboque.
Temperaturas exteriores elevadas podem
originar uma redução no desempenho do
veículo para proteger o motor. Quando a
temperatura exterior for superior a 37 °C,
deve limitar o peso rebocado.
O reboque com um veículo trator
pouco carregado pode degradar o
comportamento na estrada.
Durante o reboque as distâncias de
travagem aumentam.
Ao utilizar um veículo para rebocar, nunca
exceda uma velocidade de 100 km/h
(cumpra a legislação local em vigor). Se a temperatura exterior for elevada,
recomenda-se que deixe o motor ao
ralenti durante 1 a 2 minutos após a
paragem do veículo, para facilitar o seu
arrefecimento.
9
Características técnicas

264

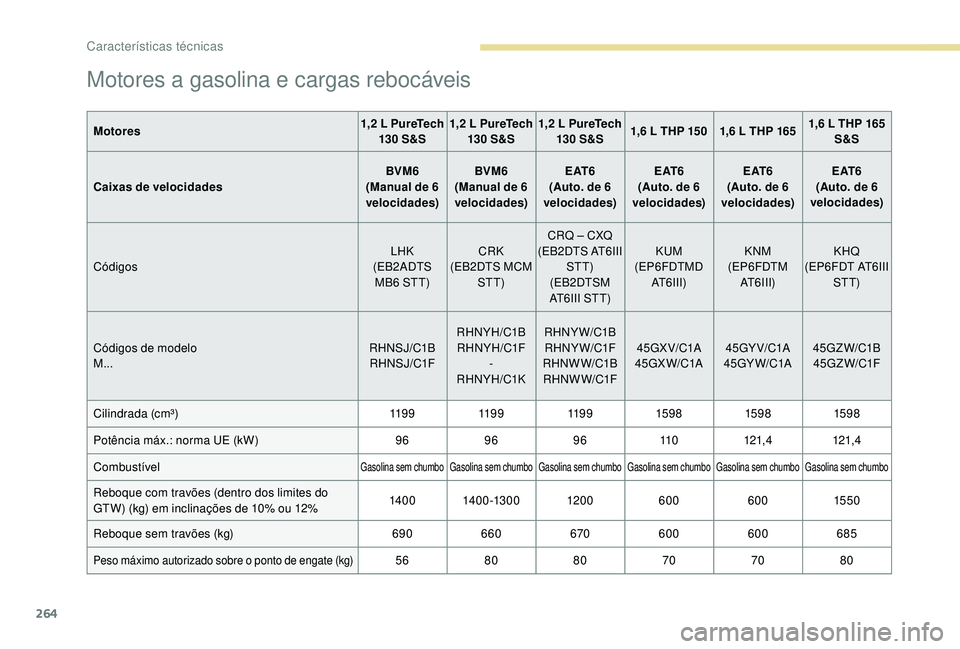

Motores a gasolina e cargas rebocáveis
Motores1,2 L PureTech
130 S&S 1,2 L PureTech
130 S&S 1,2 L PureTech
130 S&S 1,6 L THP 150 1,6 L THP 165 1,6 L THP 165
S&S
Caixas de velocidades BVM6
(Manual de 6
velocidades) BVM6
(Manual de 6
velocidades) E AT 6
(Auto. de 6
velocidades) E AT 6
(Auto. de 6
velocidades) E AT 6
(Auto. de 6
velocidades) E AT 6
(Auto. de 6
velocidades)
Códigos LHK
(EB2ADTS MB6 STT) CRK
(EB2DTS MCM STT) CRQ – CXQ
(EB2DTS AT6III STT)
(EB2DTSM
AT6III STT) KUM
(EP6FDTMD AT6III) KNM
(EP6FDTM AT6III) KHQ
(EP6FDT AT6III STT)
Códigos de modelo
M... RHNSJ/C1B
RH NS J/C1F RHNYH/C1B
RHNYH/C1F -
RHNYH/C1K RHNYW/C1B
RHNYW/C1F
RHNW W/C1B RH NW W/C1F 45GX V/C1A
45GX W/C1A 45GY V/C1A
45GY W/C1A 45GZ W/C1B
45G Z W/C1F
Cilindrada (cm³) 11 9 911 9 911 9 9159 8 159 8159 8
Potência máx.: norma UE (kW) 96969611 0121,4 121,4
Combustível
Gasolina sem chumbo Gasolina sem chumbo Gasolina sem chumbo Gasolina sem chumbo Gasolina sem chumbo Gasolina sem chumbo
Reboque com travões (dentro dos limites do
GTW) (kg) em inclinações de 10% ou 12% 140 0
1400-1300 120 06006001550
Reboque sem travões (kg) 690660 670600 600 685
Peso máximo autorizado sobre o ponto de engate (kg)5680 80 707080
Características técnicas

265

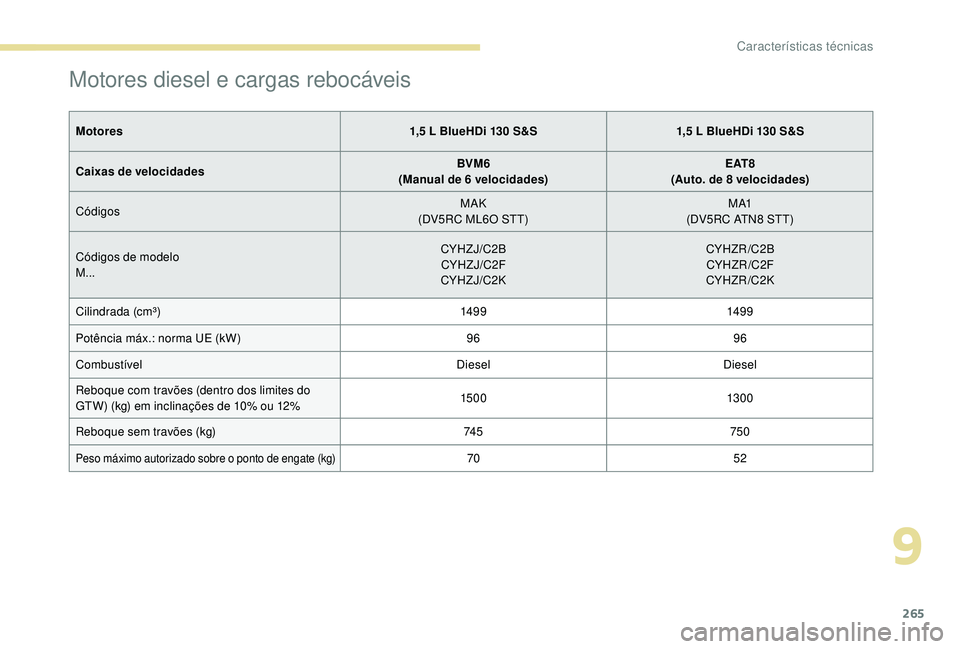

Motores diesel e cargas rebocáveis
Motores1,5 L BlueHDi 130 S&S1,5 L BlueHDi 130 S&S
Caixas de velocidades BVM6
(Manual de 6 velocidades) E AT 8
(Auto. de 8 velocidades)
Códigos MAK
(DV5RC ML6O STT) M A1
(DV5RC ATN8 STT)
Códigos de modelo
M... CYHZJ/C2B
CYHZJ/C2F
CYHZJ/C2K CYHZR/C2B
CYHZR /C2F
CYHZR/C2K
Cilindrada (cm³) 149 9149 9
Potência máx.: norma UE (kW) 9696
Combustível DieselDiesel
Reboque com travões (dentro dos limites do
GTW) (kg) em inclinações de 10% ou 12% 15 0 0
13 0 0
Reboque sem travões (kg) 74 5750
Peso máximo autorizado sobre o ponto de engate (kg)70 52
9

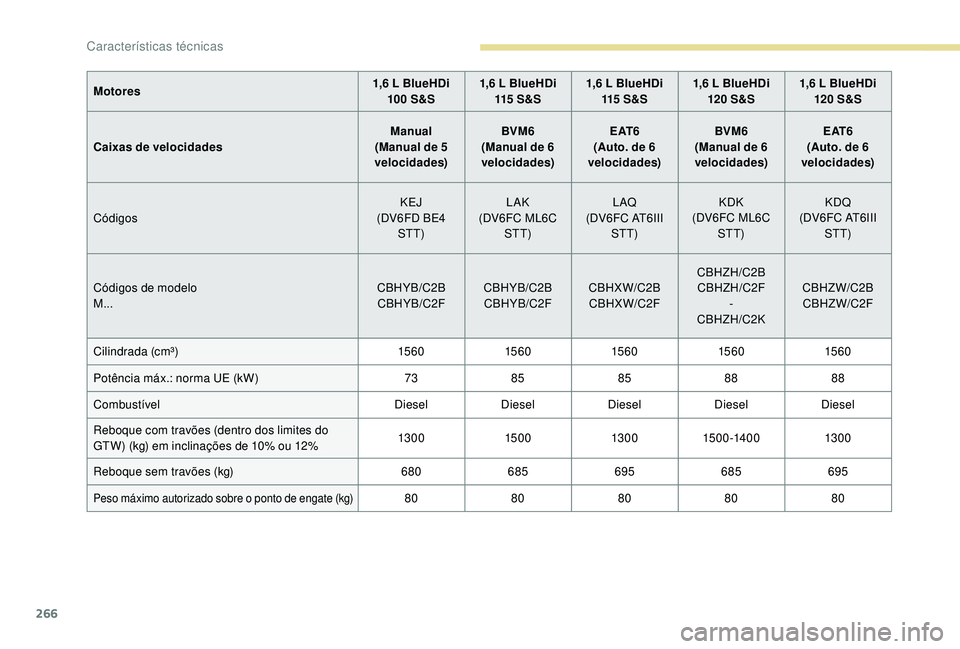

Características técnicas

266
Motores1,6 L BlueHDi
100 S&S 1,6 L BlueHDi
115 S & S 1,6 L BlueHDi
115 S & S 1,6 L BlueHDi
120 S&S 1,6 L BlueHDi
120 S&S
Caixas de velocidades Manual
(Manual de 5
velocidades) BVM6
(Manual de 6
velocidades) E AT 6
(Auto. de 6
velocidades) BVM6
(Manual de 6
velocidades) E AT 6
(Auto. de 6
velocidades)
Códigos KEJ
(DV6FD BE4 STT) LAK
(DV6FC ML6C STT) L AQ
(DV6FC AT6III STT) KDK
(DV6FC ML6C STT) KDQ
(DV6FC AT6III STT)
Códigos de modelo
M... CBHYB/C2B
CBHYB/C2F CBHYB/C2B
CBHYB/C2F CBHXW/C2B
CBHXW/C2F CBHZH/C2B
CBHZH/C2F -
CBHZH/C2K CBHZW/C2B
CBHZW/C2F
Cilindrada (cm³) 15 6 015 6 015 6 015 6 015 6 0
Potência máx.: norma UE (kW) 7385 8588 88
Combustível DieselDieselDieselDieselDiesel
Reboque com travões (dentro dos limites do
GTW) (kg) em inclinações de 10% ou 12% 13 0 0
15 0 0 13 0 01500-1400 13 0 0
Reboque sem travões (kg) 680685695685695
Peso máximo autorizado sobre o ponto de engate (kg)8080808080
Características técnicas

267

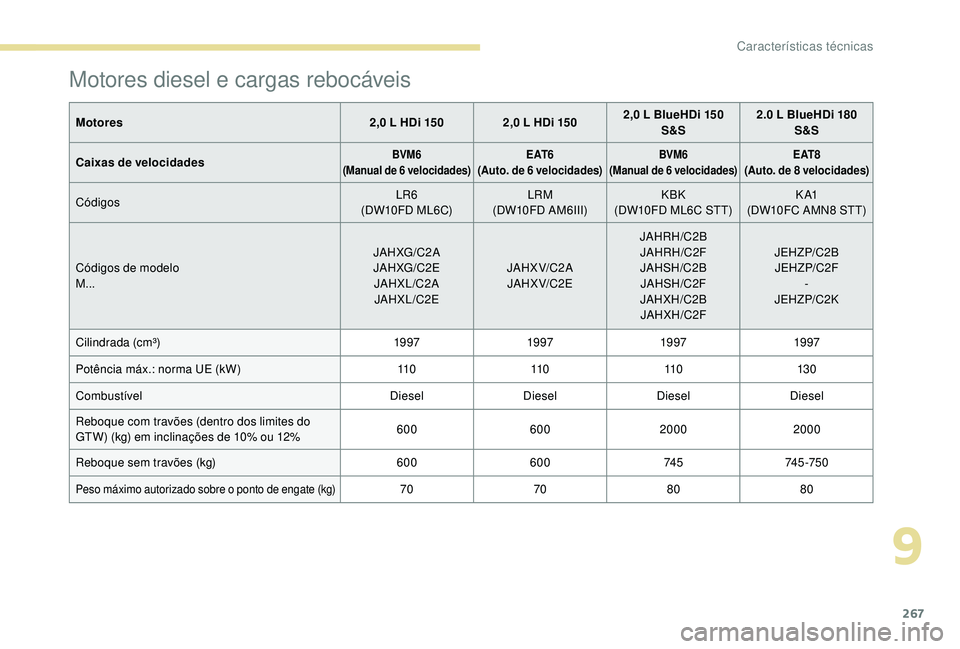

Motores diesel e cargas rebocáveis
Motores2,0 L HDi 1502,0 L HDi 1502,0 L BlueHDi 150
S&S 2.0 L BlueHDi 180
S&S
Caixas de velocidades
BVM6
(Manual de 6 velocidades)E AT 6
(Auto. de 6 velocidades)BVM6
(Manual de 6 velocidades)E AT 8
(Auto. de 8 velocidades)
Códigos LR6
(DW10FD ML6C) LRM
(DW10FD AM6III) KBK
(DW10FD ML6C STT) K A1
(DW10FC AMN8 STT)
Códigos de modelo
M... JAHXG/C2 A
JAHXG/C2E JAHXL/C2AJAHXL/C2E JAHX V/C2 A
JAHX V/C2E JAHRH/C2B
JAHRH/C2F
JAHSH/C2BJAHSH/C2F
JAHXH/C2B JAHXH/C2F JEHZP/C2B
JEHZP/C2F -
JEHZP/C2K
Cilindrada (cm³) 19 9719 9719 9719 97
Potência máx.: norma UE (kW) 11 011 011 013 0
Combustível DieselDieselDieselDiesel
Reboque com travões (dentro dos limites do
GTW) (kg) em inclinações de 10% ou 12% 600
6002000 2000
Reboque sem travões (kg) 600600 74 574 5 -75 0
Peso máximo autorizado sobre o ponto de engate (kg)70 7080 80
9
Características técnicas

268

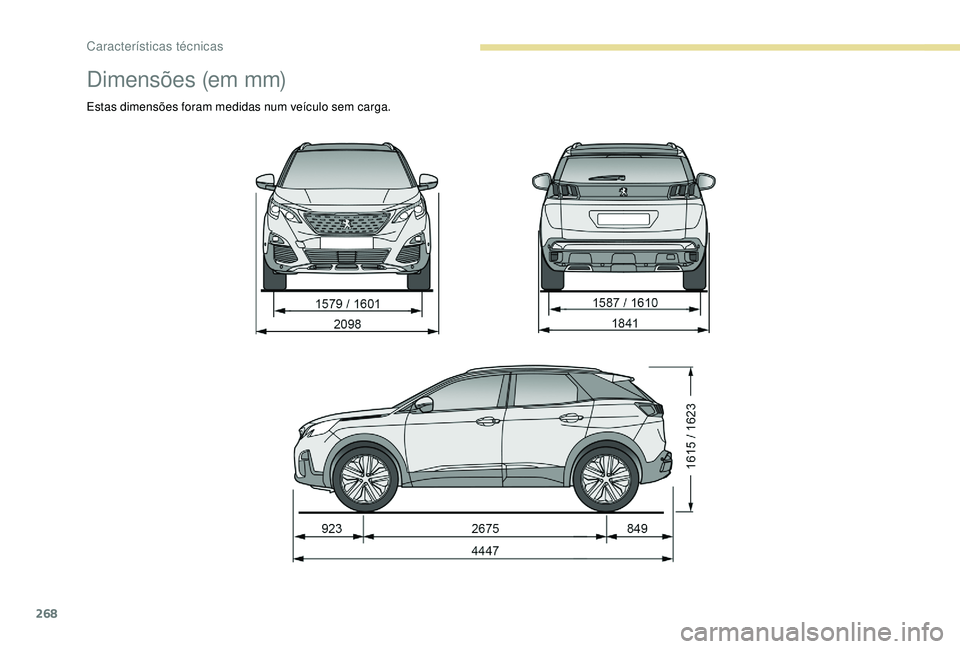

Dimensões (em mm)
Estas dimensões foram medidas num veículo sem carga.
Características técnicas
