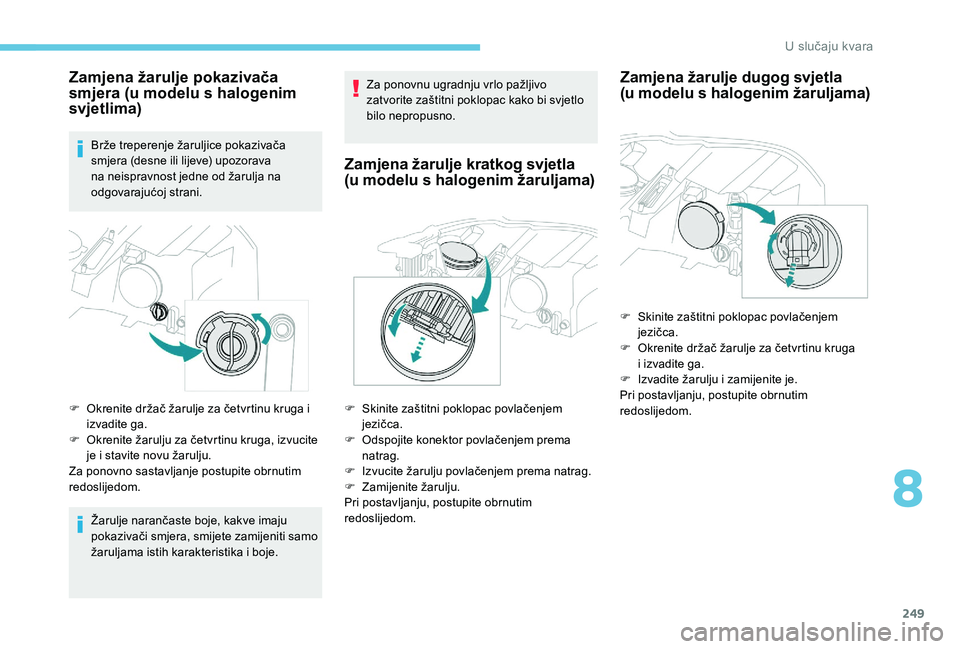

Zamjena žarulje pokazivača
smjera (u modelu s halogenim
svjetlima)
Brže treperenje žaruljice pokazivača
smjera (desne ili lijeve) upozorava
na neispravnost jedne od žarulja na
odgovarajućoj strani.
F

O
krenite držač žarulje za četvrtinu kruga i
izvadite ga.
F

O
krenite žarulju za četvrtinu kruga, izvucite
je i stavite novu žarulju.
Za ponovno sastavljanje postupite obrnutim
redoslijedom.
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti samo
žaruljama istih karakteristika i boje. Za ponovnu ugradnju vrlo pažljivo
zatvorite zaštitni poklopac kako bi svjetlo
bilo nepropusno.
Zamjena žarulje kratkog svjetla
(u
modelu s halogenim žaruljama)
F Skinite zaštitni poklopac povlačenjem
jezičca.
F

O
dspojite konektor povlačenjem prema
natrag.
F

I
zvucite žarulju povlačenjem prema natrag.
F

Z
amijenite žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulje dugog svjetla
(u modelu s halogenim žaruljama)
F Skinite zaštitni poklopac povlačenjem
jezičca.
F

O
krenite držač žarulje za četvrtinu kruga
i
izvadite ga.
F

I
zvadite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
8
U slučaju kvara

250
Za zamjenu tog tipa žarulja možete
se obratiti i mreži PEUGEOT ili nekoj
stručnoj radionici.
Bočni pokazivači smjera
Bočna spot svijetla (LED)
Stražnja svjetla
1. Stop svjetla (LED).
2. Pozicijska/dnevna svjetla (LED).
3. Pokazivači smjera (W Y16W narančasta).
4. Svjetla za vožnju natrag (W16W).
5. Svjetlo za maglu (P21W).
LED: elektroluminiscentne diode.

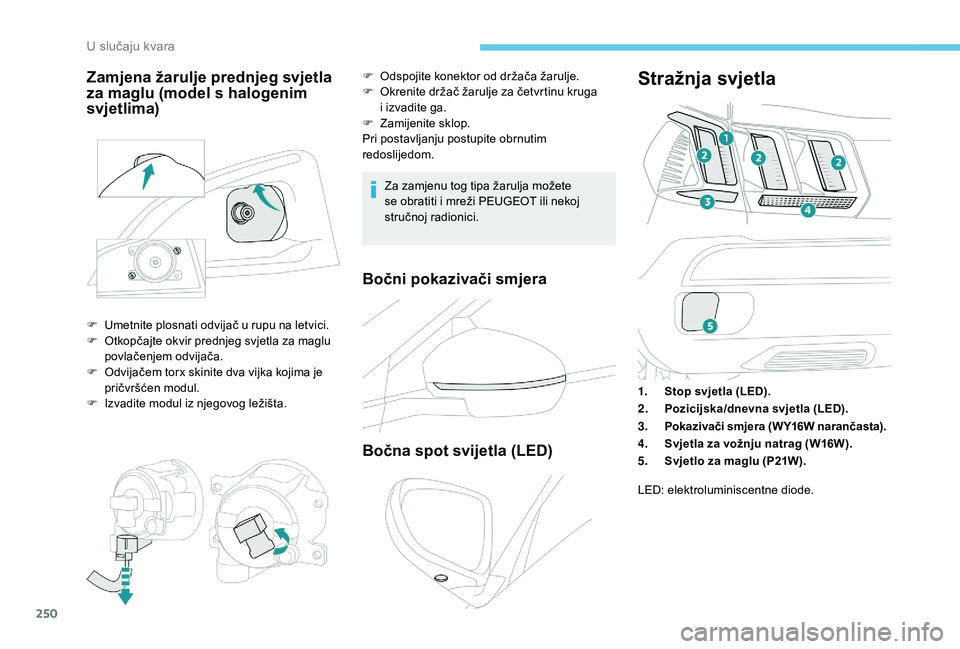

Zamjena žarulje prednjeg svjetla
za maglu (model s halogenim
svjetlima)
F Umetnite plosnati odvijač u rupu na letvici.
F O tkopčajte okvir prednjeg svjetla za maglu
povlačenjem odvijača.
F

O
dvijačem torx skinite dva vijka kojima je
pričvršćen modul.
F

I
zvadite modul iz njegovog ležišta. F

O
dspojite konektor od držača žarulje.
F
O
krenite držač žarulje za četvrtinu kruga
i izvadite ga.
F
Z
amijenite sklop.
Pri postavljanju postupite obrnutim
redoslijedom.
U slučaju kvara

251

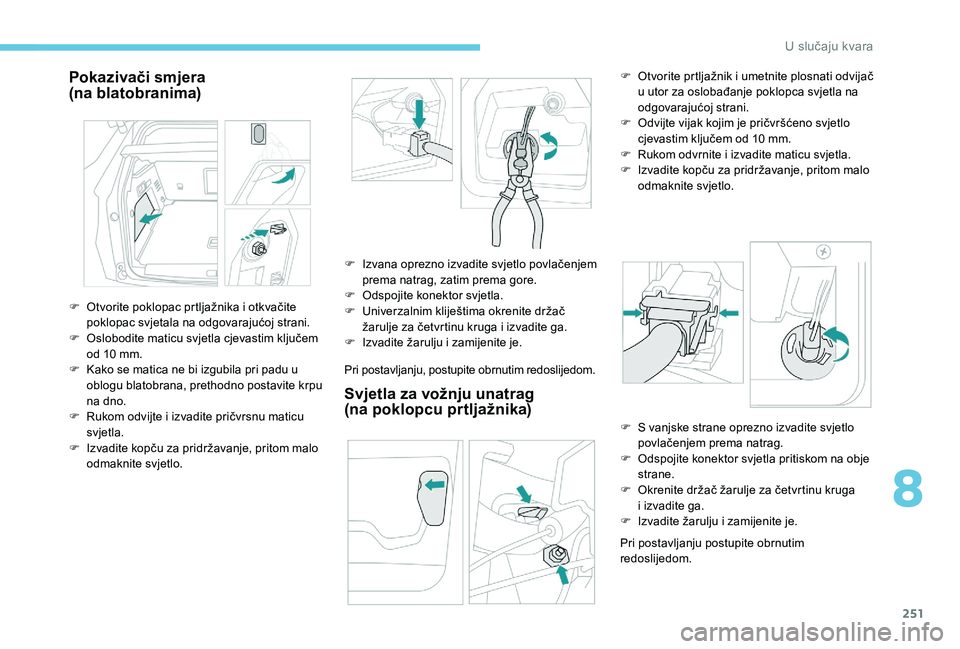

Pokazivači smjera
(na blatobranima)
Pri postavljanju, postupite obrnutim redoslijedom.
Svjetla za vožnju unatrag
(na poklopcu prtljažnika)
Pri postavljanju postupite obrnutim
redoslijedom.
F

O

tvorite poklopac prtljažnika i otkvačite
poklopac svjetala na odgovarajućoj strani.
F

O

slobodite maticu svjetla cjevastim ključem
od 10 mm.
F

K

ako se matica ne bi izgubila pri padu u
oblogu blatobrana, prethodno postavite krpu
na dno.
F

R

ukom odvijte i izvadite pričvrsnu maticu
svjetla.
F

I

zvadite kopču za pridržavanje, pritom malo
odmaknite svjetlo. F

I

zvana oprezno izvadite svjetlo povlačenjem
prema natrag, zatim prema gore.
F

O

dspojite konektor svjetla.
F

U

niverzalnim kliještima okrenite držač
žarulje za četvrtinu kruga i izvadite ga.
F

I

zvadite žarulju i zamijenite je. F
O
tvorite prtljažnik i umetnite plosnati odvijač
u utor za oslobađanje poklopca svjetla na
odgovarajućoj strani.
F
O
dvijte vijak kojim je pričvršćeno svjetlo
cjevastim ključem od 10 mm.
F
R
ukom odvrnite i izvadite maticu svjetla.
F
I
zvadite kopču za pridržavanje, pritom malo
odmaknite svjetlo.
F
S v
anjske strane oprezno izvadite svjetlo
povlačenjem prema natrag.
F
O
dspojite konektor svjetla pritiskom na obje
strane.
F
O
krenite držač žarulje za četvrtinu kruga
i izvadite ga.
F
I
zvadite žarulju i zamijenite je.
8
U slučaju kvara

252
Ako žarulju mijenjate nekoliko minuta
nakon isključivanja kontakta, pripazite
da ne dotaknete ispušni lonac jer biste
se
mogli opeći!
Treće stop svjetlo (LED)
Svjetla registarske pločice
F Tanak odvijač umetnite u prorez na prozirnoj plastici.
F

O
dvojite plastiku guranjem odvijača prema
van.
F

S
kinite prozirnu plastiku.
F

I
zvadite neispravnu žarulju i zamijenite je.
Zamjena metlice brisača
Prije skidanja metlice
brisača vjetrobrana
Vađenje
F Podignite odgovarajuću polugu.
F O dspojite metlicu i skinite je.
Postavljanje
F Postavite novu metlicu i pričvrstite je.
F O prezno spustite polugu.

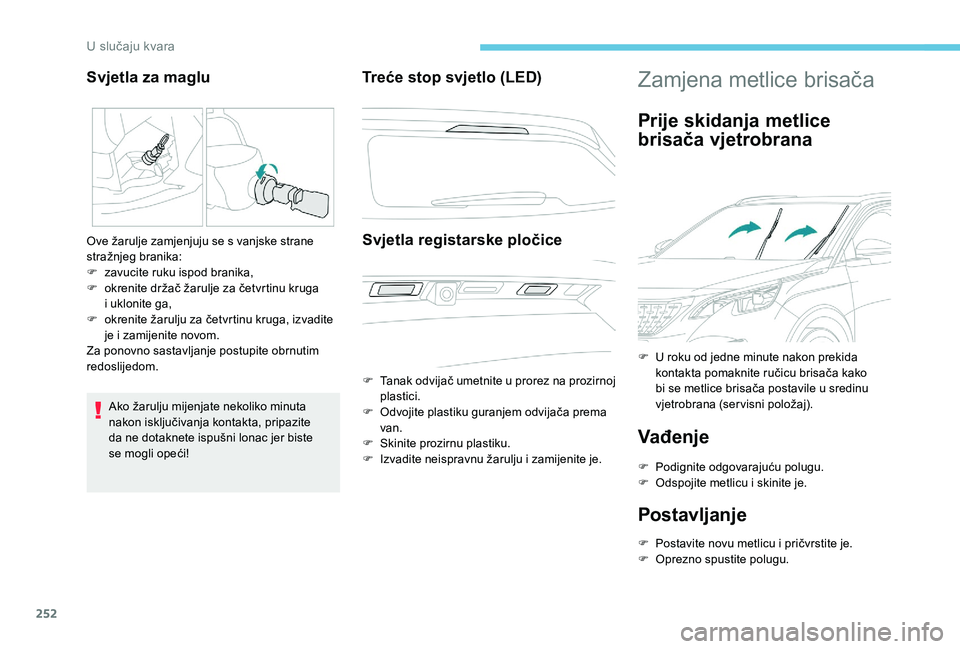

Svjetla za maglu
Ove žarulje zamjenjuju se s vanjske strane
stražnjeg branika:
F

z
avucite ruku ispod branika,
F

o
krenite držač žarulje za četvrtinu kruga
i
uklonite ga,
F

o
krenite žarulju za četvrtinu kruga, izvadite
je i zamijenite novom.
Za ponovno sastavljanje postupite obrnutim
redoslijedom. F

U r
oku od jedne minute nakon prekida
kontakta pomaknite ručicu brisača kako
bi se metlice brisača postavile u sredinu
vjetrobrana (servisni položaj).
U slučaju kvara

253
Nakon ponovnog postavljanja
metlice brisača vjetrobrana
F Uključite kontakt.
F P onovo pomaknite sklopku brisača kako bi
se metlice vratile u osnovni položaj.

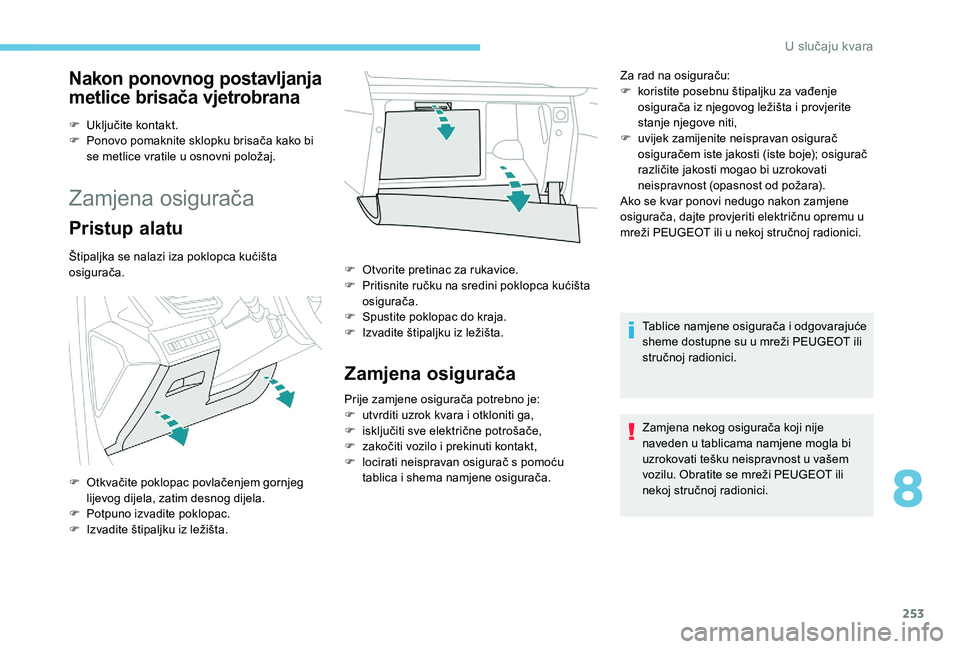

Zamjena osigurača
Pristup alatu
Štipaljka se nalazi iza poklopca kućišta
osigurača.
F

O
tkvačite poklopac povlačenjem gornjeg
lijevog dijela, zatim desnog dijela.
F

P
otpuno izvadite poklopac.
F

I
zvadite štipaljku iz ležišta. F
O tvorite pretinac za rukavice.
F

P
ritisnite ručku na sredini poklopca kućišta
osigurača.
F

S
pustite poklopac do kraja.
F

I
zvadite štipaljku iz ležišta.
Zamjena osigurača
Prije zamjene osigurača potrebno je:
F u tvrditi uzrok kvara i otkloniti ga,
F

i
sključiti sve električne potrošače,
F

z
akočiti vozilo i prekinuti kontakt,
F

l
ocirati neispravan osigurač s pomoću
tablica i shema namjene osigurača. Za rad na osiguraču:
F

k
oristite posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjerite
stanje njegove niti,
F
u
vijek zamijenite neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži PEUGEOT ili u nekoj stručnoj radionici.
Tablice namjene osigurača i odgovarajuće
sheme dostupne su u mreži PEUGEOT ili
stručnoj radionici.
Zamjena nekog osigurača koji nije
naveden u tablicama namjene mogla bi
uzrokovati tešku neispravnost u vašem
vozilu. Obratite se mreži PEUGEOT ili
nekoj stručnoj radionici.
8
U slučaju kvara

254

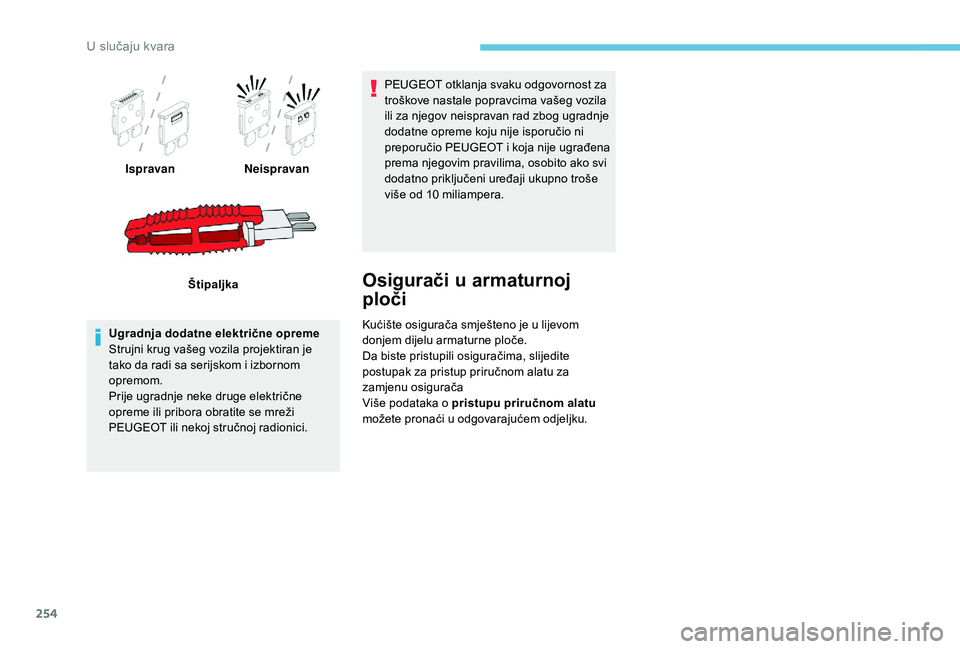

IspravanNeispravan
Štipaljka
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i izbornom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora obratite se mreži
PEUGEOT ili nekoj stručnoj radionici. PEUGEOT otklanja svaku odgovornost za
troškove nastale popravcima vašeg vozila
ili za njegov neispravan rad zbog ugradnje
dodatne opreme koju nije isporučio ni
preporučio PEUGEOT i koja nije ugrađena
prema njegovim pravilima, osobito ako svi
dodatno priključeni uređaji ukupno troše
više od 10 miliampera.
Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u lijevom
donjem dijelu armaturne ploče.
Da biste pristupili osiguračima, slijedite
postupak za pristup priručnom alatu za
zamjenu osigurača
Više podataka o pristupu priručnom alatu
možete pronaći u odgovarajućem odjeljku.
U slučaju kvara

255
Izvedba 1 (Full)
Kućište 1Broj osigurača Jakost (A)Funkcije
F1 3 APristup i pokretanje bez ključa.
F2 5 AVišenamjenski ekran.
F5 5 AKamera za vožnju unatrag, pomoć pri parkiranju.
F7 10 AHi-Fi pojačalo
F8 20 ABrisač stražnjeg stakla
F10 30 ABrave.
F11 30 ABrave.
F17 10 APomoćna utičnica od 12 V u prtljažniku.
F18 5 APoziv u pomoć i poziv asistenciji.
F22 3 ARasvjeta pretinca za rukavice.
F26 3 AEkran žaruljica nezakopčanih pojasa
F27 3 ASenzor kiše / vanjskog svjetla.
F31 5 AZračni jastuci.
F33 15 APrednja pomoćna utičnica od 12 V.
F35 5 APloča s instrumentima.
F36 20 AAutoradio, taktilni ekran, CD uređaj, audiosustav/
navigacija.
Broj osigurača Jakost (A)Funkcije
F17 10 AMemoriranje položaja za vožnju.
Kućište 2
8
U slučaju kvara

256

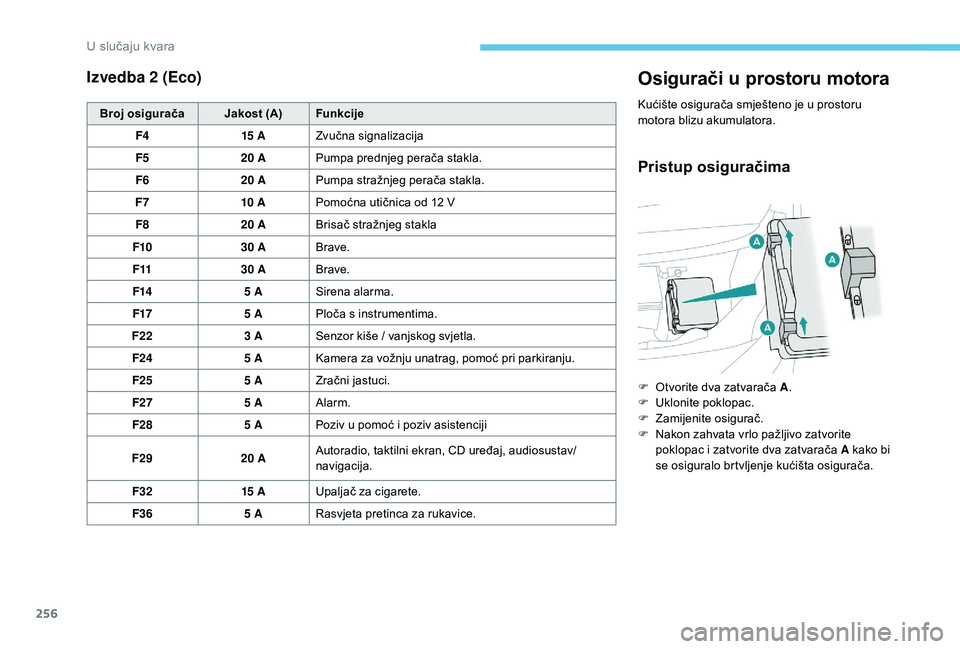

Izvedba 2 (Eco)
Broj osiguračaJakost (A)Funkcije
F4 15 AZvučna signalizacija
F5 20 APumpa prednjeg perača stakla.
F6 20 APumpa stražnjeg perača stakla.
F7 10 APomoćna utičnica od 12 V
F8 20 ABrisač stražnjeg stakla
F10 30 ABrave.
F11 30 ABrave.
F14 5 ASirena alarma.
F17 5 APloča s instrumentima.
F22 3 ASenzor kiše / vanjskog svjetla.
F24 5 AKamera za vožnju unatrag, pomoć pri parkiranju.
F25 5 AZračni jastuci.
F27 5 AAlarm.
F28 5 APoziv u pomoć i poziv asistenciji
F29 20 AAutoradio, taktilni ekran, CD uređaj, audiosustav/
navigacija.
F32 15 AUpaljač za cigarete.
F36 5 ARasvjeta pretinca za rukavice.
Osigurači u prostoru motora
Kućište osigurača smješteno je u prostoru
motora blizu akumulatora.
Pristup osiguračima
F Otvorite dva zatvarača A .
F U klonite poklopac.
F

Z
amijenite osigurač.
F

N
akon zahvata vrlo pažljivo zatvorite
poklopac i zatvorite dva zatvarača A kako bi
se osiguralo brtvljenje kućišta osigurača.
U slučaju kvara

257
Akumulator od 12 V
Postupak pokretanja motora pomoću drugog
akumulatora, odnosno punjenja ispražnjenog
akumulatora.
Izvedba 1 (Full)
Broj osiguračaJakost (A)Funkcije
F14 15 APumpa za pranje stakla.
F15 5 ASer vo upravljač.
F20 25 APumpa za pranje stakla.
F22 15 AZvučna signalizacija
F23 15 ADesno dugo svjetlo
F24 15 ALijevo dugo svjetlo
Broj osigurača Jakost (A)Funkcije
F8 30 ASustav pročišćavanja za dizelsko gorivo (AdBlue).
F12 15 AAutomatski mjenjač.
F14 5 AAutomatski mjenjač.

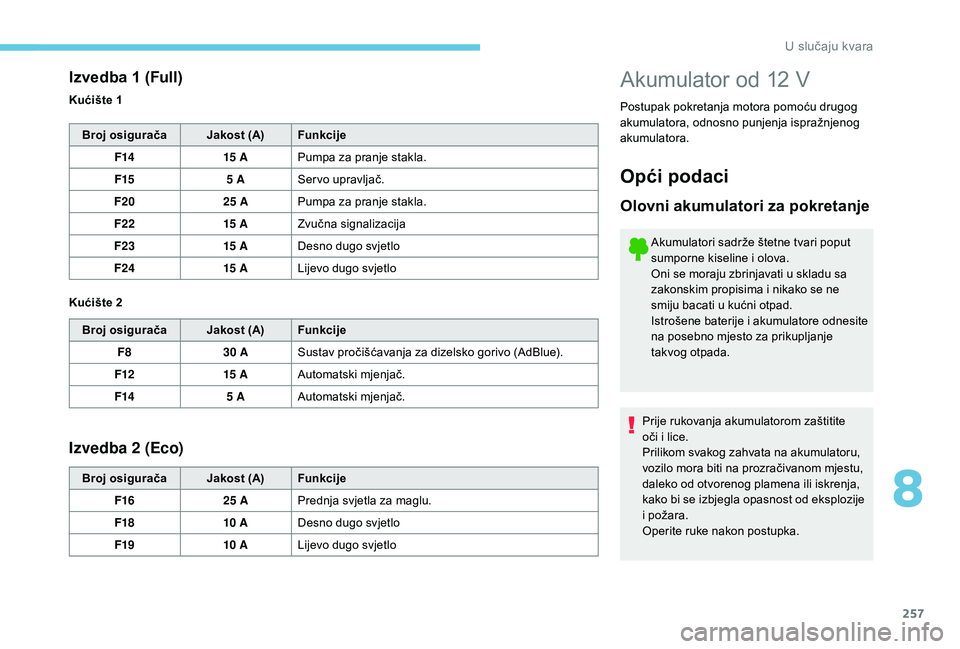

Izvedba 2 (Eco)
Broj osigurača Jakost (A)Funkcije
F16 25 APrednja svjetla za maglu.
F18 10 ADesno dugo svjetlo
F19 10 ALijevo dugo svjetlo
Kućište 1
Kućište 2
Opći podaci
Olovni akumulatori za pokretanje
Akumulatori sadrže štetne tvari poput
sumporne kiseline i olova.
Oni se moraju zbrinjavati u skladu sa
zakonskim propisima i nikako se ne
smiju bacati u kućni otpad.
Istrošene baterije i akumulatore odnesite
na posebno mjesto za prikupljanje
takvog otpada.
Prije rukovanja akumulatorom zaštitite
oči
i lice.
Prilikom svakog zahvata na akumulatoru,
vozilo mora biti na prozračivanom mjestu,
daleko od otvorenog plamena ili iskrenja,
kako bi se izbjegla opasnost od eksplozije
i požara.
Operite ruke nakon postupka.
8
U slučaju kvara

258

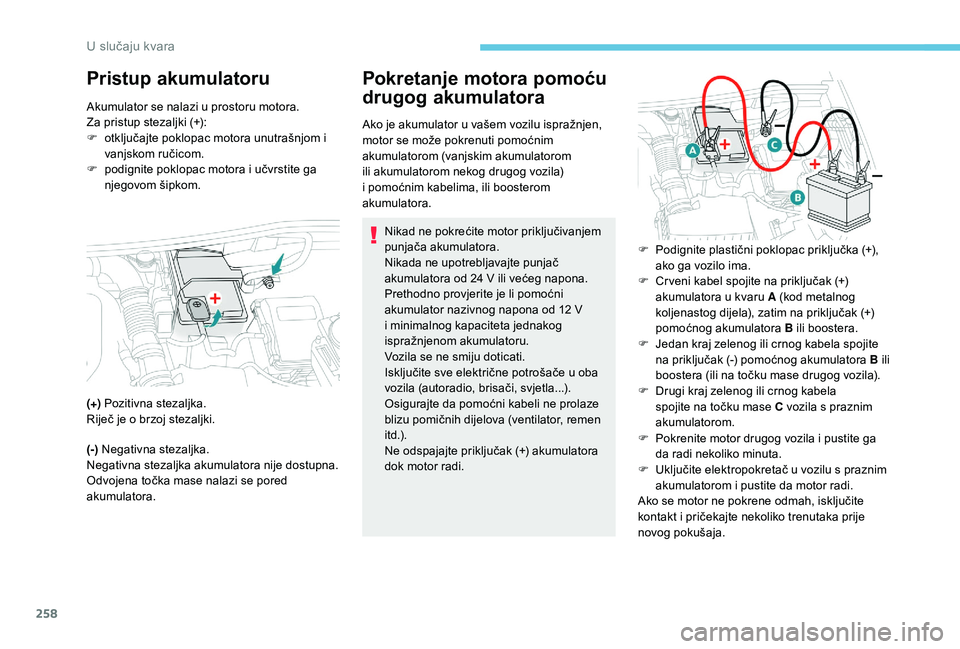

Pristup akumulatoruPokretanje motora pomoću
drugog akumulatora
Ako je akumulator u vašem vozilu ispražnjen,
motor se može pokrenuti pomoćnim
akumulatorom (vanjskim akumulatorom
ili akumulatorom nekog drugog vozila)
i pomoćnim kabelima, ili boosterom
akumulatora.
Nikad ne pokrećite motor priključivanjem
punjača akumulatora.
Nikada ne upotrebljavajte punjač
akumulatora od 24 V ili većeg napona.
Prethodno provjerite je li pomoćni
akumulator nazivnog napona od 12
V
i minimalnog kapaciteta jednakog
ispražnjenom akumulatoru.
Vozila se ne smiju doticati.
Isključite sve električne potrošače u oba
vozila (autoradio, brisači, svjetla...).
Osigurajte da pomoćni kabeli ne prolaze
blizu pomičnih dijelova (ventilator, remen
i t d .) .
Ne odspajajte priključak (+) akumulatora
dok motor radi.
Akumulator se nalazi u prostoru motora.
Za pristup stezaljki (+):
F
o
tključajte poklopac motora unutrašnjom i
vanjskom ručicom.
F

p

odignite poklopac motora i učvrstite ga
njegovom šipkom.
(+) Pozitivna stezaljka.
Riječ je o brzoj stezaljki.
(-) Negativna stezaljka.
Negativna stezaljka akumulatora nije dostupna.
Odvojena točka mase nalazi se pored
akumulatora. F

P
odignite plastični poklopac priključka (+),
ako ga vozilo ima.
F

C
r veni kabel spojite na priključak (+)
akumulatora u kvaru A (kod metalnog
koljenastog dijela), zatim na priključak (+)
pomoćnog akumulatora B ili boostera.
F

J
edan kraj zelenog ili crnog kabela spojite
na priključak (-) pomoćnog akumulatora B ili
boostera (ili na točku mase drugog vozila).
F

D
rugi kraj zelenog ili crnog kabela
spojite na točku mase C vozila s praznim
akumulatorom.
F

P
okrenite motor drugog vozila i pustite ga
da radi nekoliko minuta.
F

U
ključite elektropokretač u vozilu s praznim
akumulatorom i pustite da motor radi.
Ako se motor ne pokrene odmah, isključite
kontakt i pričekajte nekoliko trenutaka prije
novog pokušaja.
U slučaju kvara
