PEUGEOT 3008 2018 Upute Za Rukovanje (in Croatian)

229

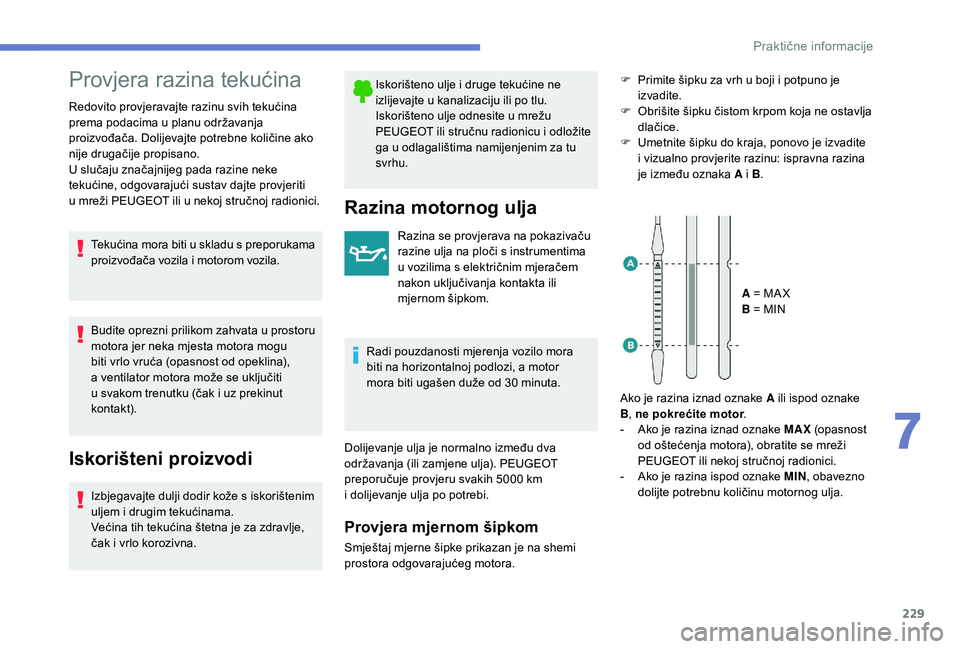

Provjera razina tekućina
Redovito provjeravajte razinu svih tekućina
prema podacima u planu održavanja
proizvođača. Dolijevajte potrebne količine ako
nije drugačije propisano.
U slučaju značajnijeg pada razine neke
tekućine, odgovarajući sustav dajte provjeriti
u mreži PEUGEOT ili u nekoj stručnoj radionici. Tekućina mora biti u skladu s preporukama
proizvođača vozila i motorom vozila.
Budite oprezni prilikom zahvata u prostoru
motora jer neka mjesta motora mogu
biti vrlo vruća (opasnost od opeklina),
a ventilator motora može se uključiti
u svakom trenutku (čak i uz prekinut
kontak t).
Iskorišteni proizvodi
Izbjegavajte dulji dodir kože s iskorištenim
uljem i drugim tekućinama.
Većina tih tekućina štetna je za zdravlje,
čak i vrlo korozivna. Iskorišteno ulje i druge tekućine ne
izlijevajte u kanalizaciju ili po tlu.
Iskorišteno ulje odnesite u mrežu
PEUGEOT ili stručnu radionicu i odložite
ga u odlagalištima namijenjenim za tu
svrhu.
Razina motornog ulja
Razina se provjerava na pokazivaču
razine ulja na ploči s instrumentima
u vozilima s električnim mjeračem
nakon uključivanja kontakta ili
mjernom šipkom.
Radi pouzdanosti mjerenja vozilo mora
biti

na horizontalnoj podlozi, a motor
mora

biti ugašen duže od 30 minuta.
Dolijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). PEUGEOT
preporučuje provjeru svakih 5000 km
i

dolijevanje ulja po potrebi.
Provjera mjernom šipkom
F Primite šipku za vrh u boji i potpuno je izvadite.
F

O
brišite šipku čistom krpom koja ne ostavlja
dlačice.
F

U
metnite šipku do kraja, ponovo je izvadite
i
vizualno provjerite razinu: ispravna razina
je između oznaka A i B .
A = MA X
B = MIN
Ako je razina iznad oznake A ili ispod oznake
B , ne pokrećite motor .
-

A
ko je razina iznad oznake MAX (opasnost
od oštećenja motora), obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
-

A
ko je razina ispod oznake MIN , obavezno
dolijte potrebnu količinu motornog ulja.
Smještaj mjerne šipke prikazan je na shemi
prostora odgovarajućeg motora.
7
Praktične informacije

230

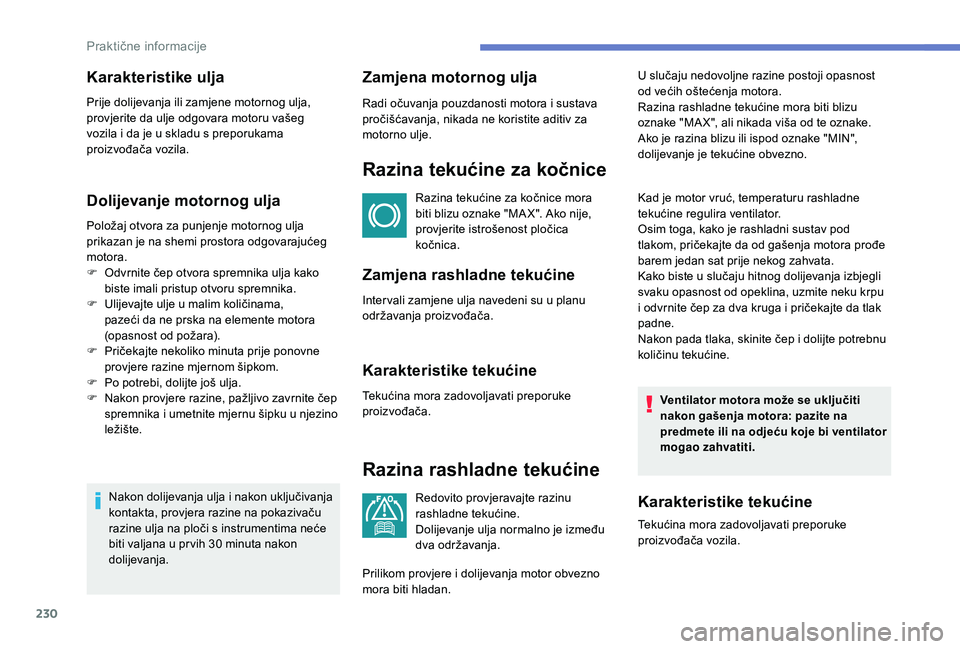

Dolijevanje motornog ulja
Položaj otvora za punjenje motornog ulja
prikazan je na shemi prostora odgovarajućeg
motora.
F
O
dvrnite čep otvora spremnika ulja kako
biste imali pristup otvoru spremnika.
F

U
lijevajte ulje u malim količinama,
pazeći da
ne prska na elemente motora
(opasnost
od požara).
F

P
ričekajte nekoliko minuta prije ponovne
provjere razine mjernom šipkom.
F

P
o potrebi, dolijte još ulja.
F

N
akon provjere razine, pažljivo zavrnite čep
spremnika i umetnite mjernu šipku u njezino
ležište.
Nakon dolijevanja ulja i nakon uključivanja
kontakta, provjera razine na pokazivaču
razine ulja na ploči s instrumentima neće
biti valjana u pr vih 30 minuta nakon
dolijevanja.
Zamjena motornog ulja
Radi očuvanja pouzdanosti motora i sustava
pročišćavanja, nikada ne koristite aditiv za
motorno ulje.
Razina tekućine za kočnice
Razina tekućine za kočnice mora
biti blizu oznake "MA X". Ako nije,
provjerite istrošenost pločica
kočnica.
Zamjena rashladne tekućine
Inter vali zamjene ulja navedeni su u planu
održavanja proizvođača.
Karakteristike tekućine
Tekućina mora zadovoljavati preporuke
proizvođača.
Razina rashladne tekućine
Redovito provjeravajte razinu
rashladne tekućine.
Dolijevanje ulja normalno je između
dva održavanja. U slučaju nedovoljne razine postoji opasnost
od većih oštećenja motora.
Razina rashladne tekućine mora biti blizu
oznake "MA X", ali nikada viša od te oznake.
Ako je razina blizu ili ispod oznake "MIN",
dolijevanje je tekućine obvezno.
Kad je motor vruć, temperaturu rashladne
tekućine regulira ventilator.
Osim toga, kako je rashladni sustav pod
tlakom, pričekajte da od gašenja motora prođe
barem jedan sat prije nekog zahvata.
Kako biste u slučaju hitnog dolijevanja izbjegli
svaku opasnost od opeklina, uzmite neku krpu
i odvrnite čep za dva kruga i pričekajte da tlak
padne.
Nakon pada tlaka, skinite čep i dolijte potrebnu
količinu tekućine.
Ventilator motora može se uključiti
nakon gašenja motora: pazite na
predmete ili na odjeću koje bi ventilator
mogao zahvatiti.Karakteristike tekućine
Tekućina mora zadovoljavati preporuke
proizvođača vozila.
Karakteristike ulja
Prije dolijevanja ili zamjene motornog ulja,
provjerite da ulje odgovara motoru vašeg
vozila i da je u skladu s preporukama
proizvođača vozila.
Prilikom provjere i dolijevanja motor obvezno
mora biti hladan.
Praktične informacije

231

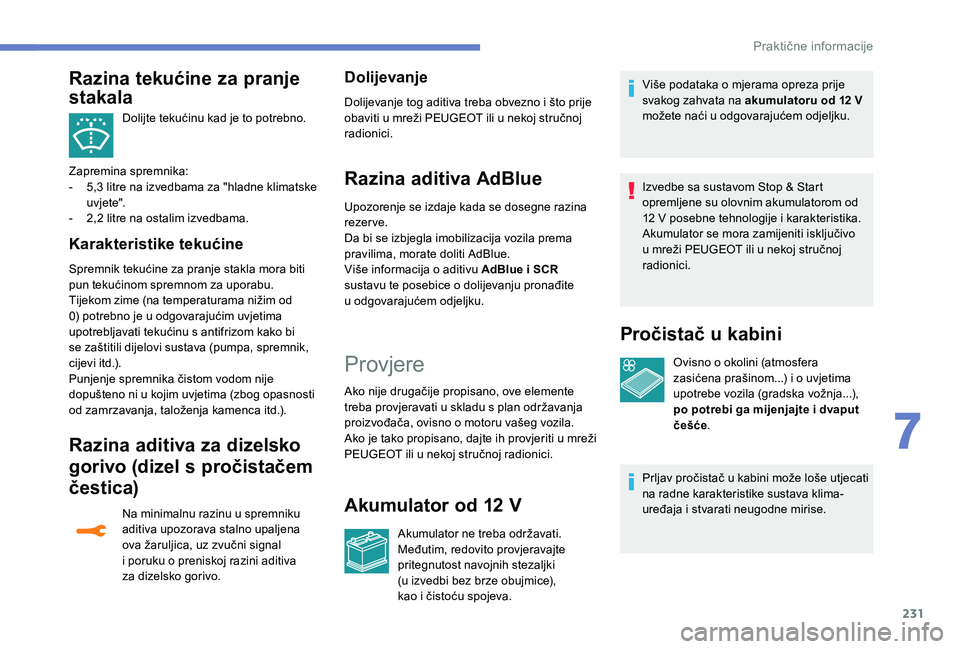

Dolijte tekućinu kad je to potrebno.
Zapremina spremnika:
-

5

,3 litre na izvedbama za "hladne klimatske
uvjete".
-

2

,2 litre na ostalim izvedbama.
Karakteristike tekućine
Spremnik tekućine za pranje stakla mora biti
pun tekućinom spremnom za uporabu.
Tijekom zime (na temperaturama nižim od
0) potrebno je u odgovarajućim uvjetima
upotrebljavati tekućinu s antifrizom kako bi
se zaštitili dijelovi sustava (pumpa, spremnik,
cijevi itd.).
Punjenje spremnika čistom vodom nije
dopušteno ni u kojim uvjetima (zbog opasnosti
od zamrzavanja, taloženja kamenca itd.).
Razina aditiva za dizelsko
gorivo (dizel s pročistačem
čestica)
Na minimalnu razinu u spremniku
aditiva upozorava stalno upaljena
ova žaruljica, uz zvučni signal
i poruku o preniskoj razini aditiva
za
dizelsko gorivo.
Dolijevanje
Dolijevanje tog aditiva treba obvezno i što prije
obaviti u mreži PEUGEOT ili u nekoj stručnoj
radionici.
Razina aditiva AdBlue
Upozorenje se izdaje kada se dosegne razina
rezer ve.
Da bi se izbjegla imobilizacija vozila prema
pravilima, morate doliti AdBlue.
Više informacija o aditivu AdBlue i SCR
sustavu te posebice o dolijevanju pronađite
u
odgovarajućem odjeljku.
Razina tekućine za pranje
stakala
Provjere
Ako nije drugačije propisano, ove elemente
treba provjeravati u skladu s plan održavanja
proizvođača, ovisno o motoru vašeg vozila.
Ako je tako propisano, dajte ih provjeriti u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Akumulator od 12 V
Akumulator ne treba održavati.
Međutim, redovito provjeravajte
pritegnutost navojnih stezaljki
(u izvedbi bez brze obujmice),
kao
i čistoću spojeva. Više podataka o mjerama opreza prije
svakog zahvata na akumulatoru od 12 V
možete naći u odgovarajućem odjeljku.
Izvedbe sa sustavom Stop & Start
opremljene su olovnim akumulatorom od
12 V posebne tehnologije i karakteristika.
Akumulator se mora zamijeniti isključivo
u mreži PEUGEOT ili u nekoj stručnoj
radionici.
Pročistač u kabini
Ovisno o okolini (atmosfera
zasićena prašinom...) i o uvjetima
upotrebe vozila (gradska vožnja...),
po potrebi ga mijenjajte i dvaput
češće
.
Prljav pročistač u kabini može loše utjecati
na radne karakteristike sustava klima-
uređaja i stvarati neugodne mirise.
7
Praktične informacije

232

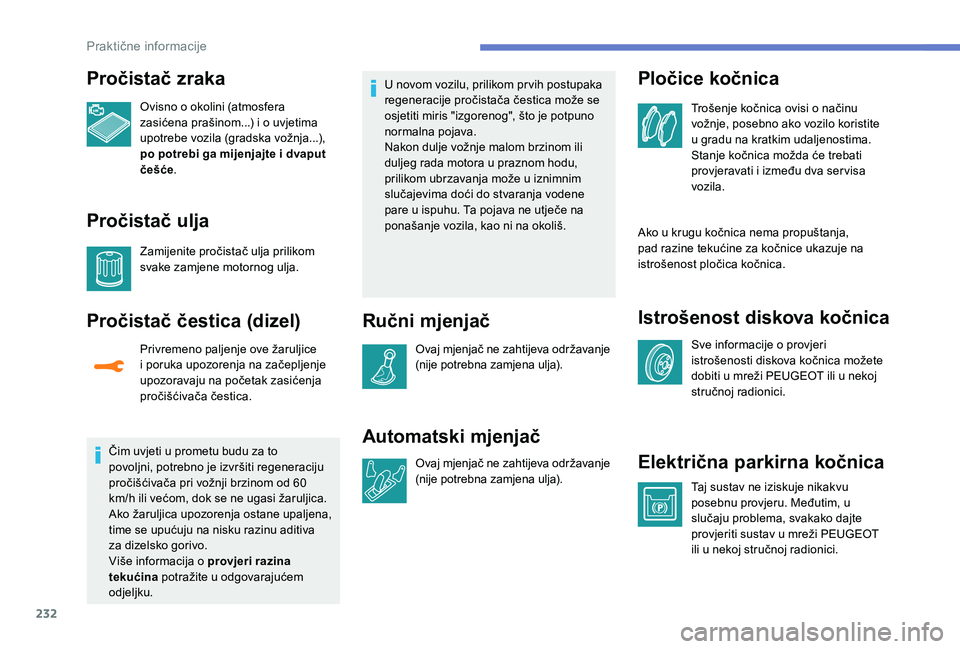

Pročistač zraka
Ovisno o okolini (atmosfera
zasićena prašinom...) i o uvjetima
upotrebe vozila (gradska vožnja...),
po potrebi ga mijenjajte i dvaput
češće.
Pročistač ulja
Zamijenite pročistač ulja prilikom
svake zamjene motornog ulja.
Pročistač čestica (dizel)
Privremeno paljenje ove žaruljice
i
poruka upozorenja na začepljenje
upozoravaju na početak zasićenja
pročišćivača čestica.
Čim uvjeti u prometu budu za to
povoljni, potrebno je izvršiti regeneraciju
pročišćivača pri vožnji brzinom od 60
km/h ili većom, dok se ne ugasi žaruljica.
Ako žaruljica upozorenja ostane upaljena,
time se upućuju na nisku razinu aditiva
za

dizelsko gorivo.
Više informacija o provjeri razina
tekućina potražite u odgovarajućem
odjeljku. U novom vozilu, prilikom pr vih postupaka
regeneracije pročistača čestica može se
osjetiti miris "izgorenog", što je potpuno
normalna pojava.
Nakon dulje vožnje malom brzinom ili
duljeg rada motora u praznom hodu,
prilikom ubrzavanja može u iznimnim
slučajevima doći do stvaranja vodene
pare u ispuhu. Ta pojava ne utječe na
ponašanje vozila, kao ni na okoliš.
Ručni mjenjač
Ovaj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
Automatski mjenjač
Ovaj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
Pločice kočnica
Trošenje kočnica ovisi o načinu
vožnje, posebno ako vozilo koristite
u gradu na kratkim udaljenostima.
Stanje kočnica možda će trebati
provjeravati i između dva ser visa
vozila.
Ako u krugu kočnica nema propuštanja,
pad razine tekućine za kočnice ukazuje na
istrošenost pločica kočnica.
Istrošenost diskova kočnica
Sve informacije o provjeri
istrošenosti diskova kočnica možete
dobiti u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Električna parkirna kočnica
Taj sustav ne iziskuje nikakvu
posebnu provjeru. Međutim, u
slučaju problema, svakako dajte
provjeriti sustav u mreži PEUGEOT
ili u nekoj stručnoj radionici.
Praktične informacije

233

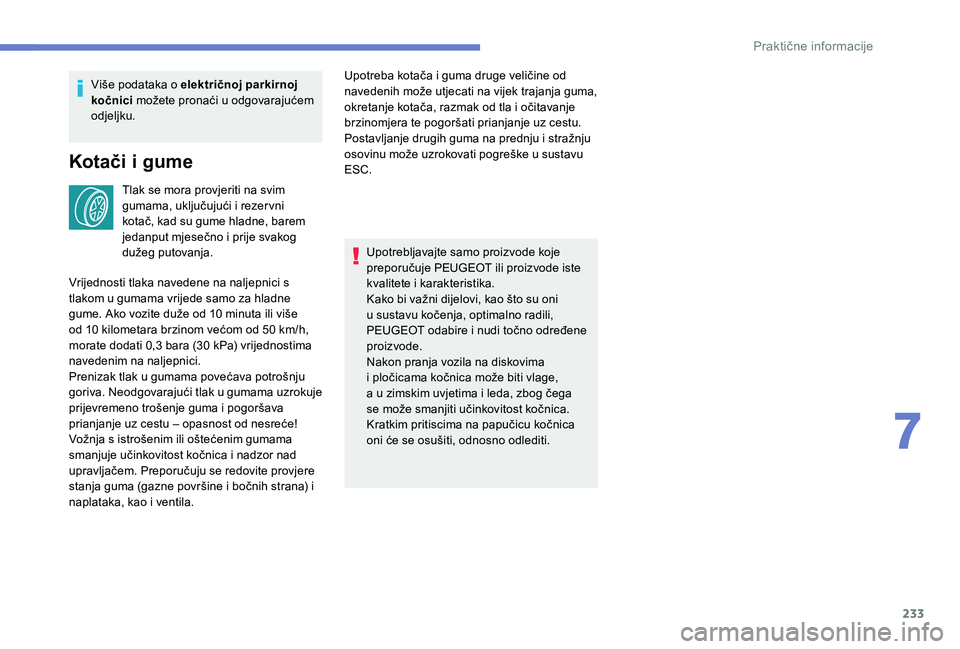

Više podataka o električnoj parkirnoj
kočnici možete pronaći u odgovarajućem
odjeljku.
Kotači i gume
Tlak se mora provjeriti na svim
gumama, uključujući i rezer vni
kotač, kad su gume hladne, barem
jedanput mjesečno i prije svakog
dužeg putovanja. Upotreba kotača i guma druge veličine od
navedenih može utjecati na vijek trajanja guma,
okretanje kotača, razmak od tla i očitavanje
brzinomjera te pogoršati prianjanje uz cestu.
Postavljanje drugih guma na prednju i stražnju
osovinu može uzrokovati pogreške u sustavu
ESC.
Upotrebljavajte samo proizvode koje
preporučuje PEUGEOT ili proizvode iste
kvalitete i karakteristika.
Kako bi važni dijelovi, kao što su oni
u sustavu kočenja, optimalno radili,
PEUGEOT odabire i nudi točno određene
proizvode.
Nakon pranja vozila na diskovima
i
pločicama kočnica može biti vlage,
a
u zimskim uvjetima i leda, zbog čega
se može smanjiti učinkovitost kočnica.
Kratkim pritiscima na papučicu kočnica
oni će se osušiti, odnosno odlediti.
Vrijednosti tlaka navedene na naljepnici s
tlakom u gumama vrijede samo za hladne
gume. Ako vozite duže od 10 minuta ili više
od 10 kilometara brzinom većom od 50 km/h,
morate dodati 0,3 bara (30 kPa) vrijednostima
navedenim na naljepnici.
Prenizak tlak u gumama povećava potrošnju
goriva. Neodgovarajući tlak u gumama uzrokuje
prijevremeno trošenje guma i pogoršava
prianjanje uz cestu – opasnost od nesreće!
Vožnja s istrošenim ili oštećenim gumama
smanjuje učinkovitost kočnica i nadzor nad
upravljačem. Preporučuju se redovite provjere
stanja guma (gazne površine i bočnih strana) i
naplataka, kao i ventila.
7
Praktične informacije

234

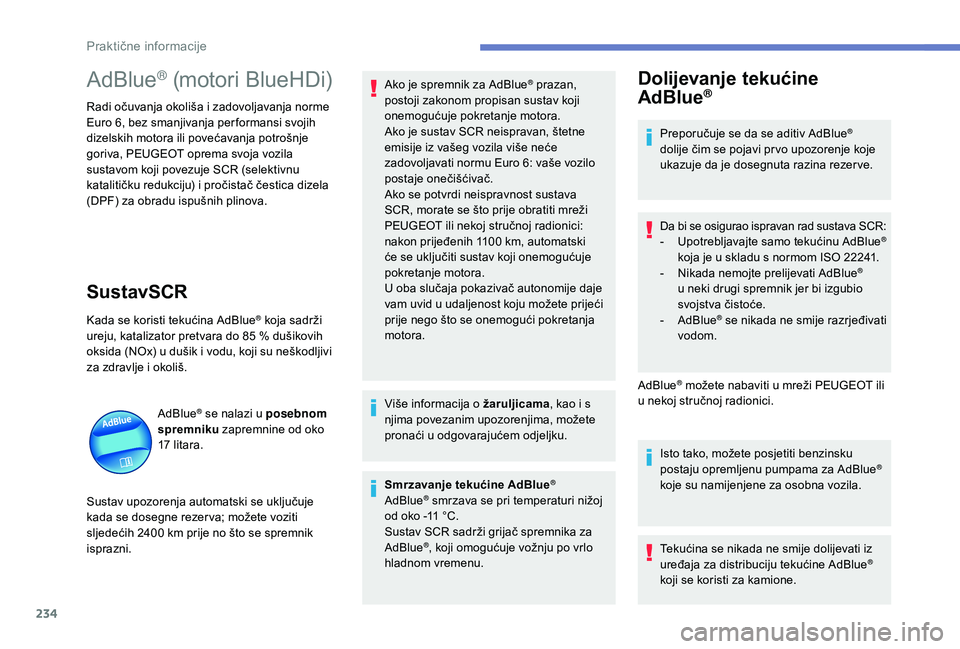

AdBlue® (motori BlueHDi)
Radi očuvanja okoliša i zadovoljavanja norme
Euro 6, bez smanjivanja per formansi svojih
dizelskih motora ili povećavanja potrošnje
goriva, PEUGEOT oprema svoja vozila
sustavom koji povezuje SCR (selektivnu
katalitičku redukciju) i pročistač čestica dizela
(DPF) za obradu ispušnih plinova.
SustavSCR
Kada se koristi tekućina AdBlue® koja sadrži
ureju, katalizator pretvara do 85 % dušikovih
oksida (NOx) u dušik i vodu, koji su neškodljivi
za zdravlje i okoliš.
AdBlue
® se nalazi u posebnom
spremniku zapremnine od oko
17 litara.
Sustav upozorenja automatski se uključuje
kada se dosegne rezer va; možete voziti
sljedećih 2400 km prije no što se spremnik
isprazni. Ako je spremnik za AdBlue
® prazan,
postoji zakonom propisan sustav koji
onemogućuje pokretanje motora.
Ako je sustav SCR neispravan, štetne
emisije iz vašeg vozila više neće
zadovoljavati normu Euro 6: vaše vozilo
postaje onečišćivač.
Ako se potvrdi neispravnost sustava
SCR, morate se što prije obratiti mreži
PEUGEOT ili nekoj stručnoj radionici:
nakon prijeđenih 1100 km, automatski
će se uključiti sustav koji onemogućuje
pokretanje motora.
U oba slučaja pokazivač autonomije daje
vam uvid u udaljenost koju možete prijeći
prije nego što se onemogući pokretanja
motora.
Više informacija o žaruljicama , kao i s
njima povezanim upozorenjima, možete
pronaći u

odgovarajućem odjeljku.
Smrzavanje tekućine AdBlue
®
AdBlue® smrzava se pri temperaturi nižoj
od oko -11 °C.
Sustav SCR sadrži grijač spremnika za
AdBlue
®, koji omogućuje vožnju po vrlo
hladnom vremenu.
Dolijevanje tekućine
AdBlue®
Preporučuje se da se aditiv AdBlue®
dolije čim se pojavi pr vo upozorenje koje
ukazuje da je dosegnuta razina rezer ve.
Da bi se osigurao ispravan rad sustava SCR:- Upotrebljavajte samo tekućinu AdBlue®
koja je u skladu s normom ISO 22241.
-

N

ikada nemojte prelijevati AdBlue
®
u neki drugi spremnik jer bi izgubio
svojstva čistoće.
-
Ad

Blue
® se nikada ne smije razrjeđivati
vodom.
AdBlue
® možete nabaviti u mreži PEUGEOT ili
u nekoj stručnoj radionici.
Isto tako, možete posjetiti benzinsku
postaju opremljenu pumpama za AdBlue
®
koje su namijenjene za osobna vozila.
Tekućina se nikada ne smije dolijevati iz
uređaja za distribuciju tekućine AdBlue
®
koji se koristi za kamione.
Praktične informacije

235

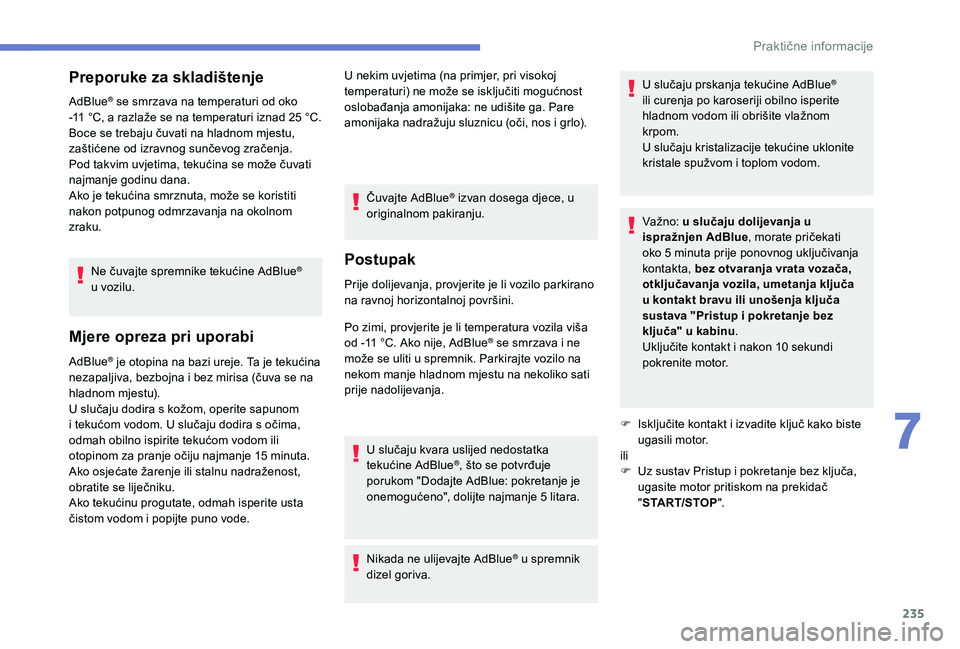

Preporuke za skladištenje
AdBlue® se smrzava na temperaturi od oko
-11

°C, a razlaže se na temperaturi iznad 25 °C.
Boce se trebaju čuvati na hladnom mjestu,
zaštićene od izravnog sunčevog zračenja.
Pod takvim uvjetima, tekućina se može čuvati
najmanje godinu dana.
Ako je tekućina smrznuta, može se koristiti
nakon potpunog odmrzavanja na okolnom
zraku.
Ne čuvajte spremnike tekućine AdBlue
®
u vozilu.
Mjere opreza pri uporabi
U nekim uvjetima (na primjer, pri visokoj
temperaturi) ne može se isključiti mogućnost
oslobađanja amonijaka: ne udišite ga. Pare
amonijaka nadražuju sluznicu (oči, nos i grlo).
Čuvajte AdBlue
® izvan dosega djece, u
originalnom pakiranju.
Postupak
Prije dolijevanja, provjerite je li vozilo parkirano
na ravnoj horizontalnoj površini.
Po zimi, provjerite je li temperatura vozila viša
od -11 °C. Ako nije, AdBlue
® se smrzava i ne
može se uliti u spremnik. Parkirajte vozilo na
nekom manje hladnom mjestu na nekoliko sati
prije nadolijevanja.
U slučaju kvara uslijed nedostatka
tekućine AdBlue
®, što se potvrđuje
porukom "Dodajte AdBlue: pokretanje je
onemogućeno", dolijte najmanje 5 litara.
Nikada ne ulijevajte AdBlue
® u spremnik
dizel goriva. U slučaju prskanja tekućine AdBlue
®
ili curenja po karoseriji obilno isperite
hladnom vodom ili obrišite vlažnom
krpom.
U slučaju kristalizacije tekućine uklonite
kristale spužvom i toplom vodom.
Va žno: u slučaju dolijevanja u
ispražnjen AdBlue , morate pričekati
oko 5 minuta prije ponovnog uključivanja
kontakta, bez otvaranja vrata vozača,
otključavanja vozila, umetanja ključa
u kontakt bravu ili unošenja ključa
sustava "Pristup i pokretanje bez
ključa" u kabinu .
Uključite kontakt i nakon 10 sekundi
pokrenite motor.
F

I

sključite kontakt i izvadite ključ kako biste
ugasili motor.
ili
F

U

z sustav Pristup i pokretanje bez ključa,
ugasite motor pritiskom na prekidač
" START/STOP ".
AdBlue
® je otopina na bazi ureje. Ta je tekućina
nezapaljiva, bezbojna i bez mirisa (čuva se na
hladnom mjestu).
U slučaju dodira s kožom, operite sapunom
i tekućom vodom. U slučaju dodira s očima,
odmah obilno ispirite tekućom vodom ili
otopinom za pranje očiju najmanje 15 minuta.
Ako osjećate žarenje ili stalnu nadraženost,
obratite se liječniku.
Ako tekućinu progutate, odmah isperite usta
čistom vodom i popijte puno vode.
7
Praktične informacije

236

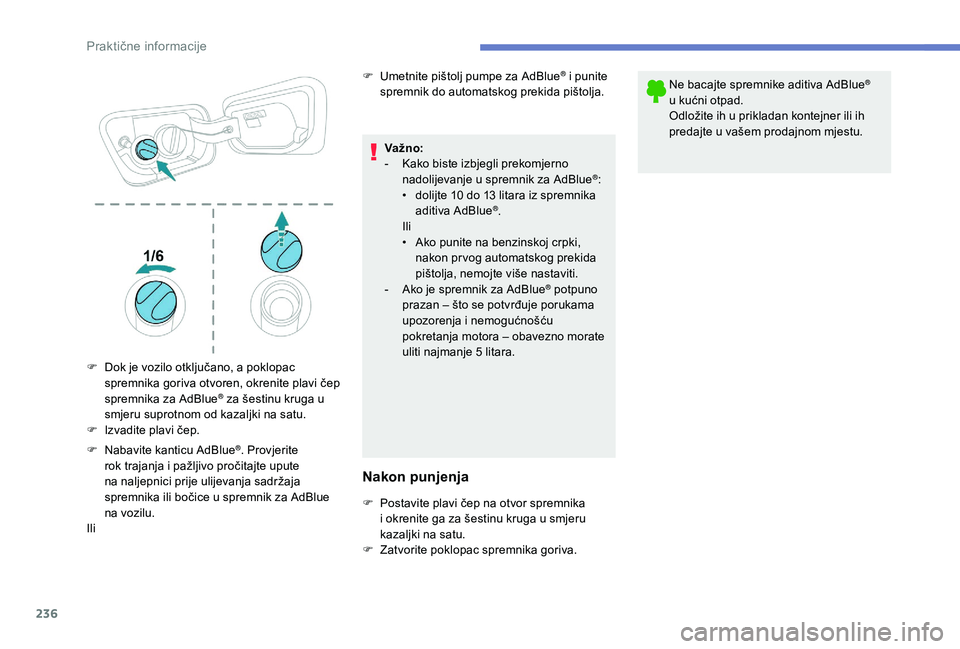

F Nabavite kanticu AdBlue®. Provjerite
rok trajanja i pažljivo pročitajte upute
na naljepnici prije ulijevanja sadržaja
spremnika ili bočice u spremnik za AdBlue
na vozilu.
Ili F

U
metnite pištolj pumpe za AdBlue
® i punite
s
premnik do automatskog prekida pištolja.
Va žno:
-

K

ako biste izbjegli prekomjerno
nadolijevanje u spremnik za AdBlue
®:
•
d
olijte 10 do 13 litara iz spremnika
aditiva AdBlue
®.
Ili
•

A

ko punite na benzinskoj crpki,
nakon pr vog automatskog prekida
pištolja, nemojte više
nastaviti.
-

A

ko je spremnik za AdBlue
® potpuno
prazan – što se potvrđuje porukama
upozorenja i nemogućnošću
pokretanja motora – obavezno morate
uliti najmanje 5 litara.
Nakon punjenja
F Postavite plavi čep na otvor spremnika i okrenite ga za šestinu kruga u smjeru
kazaljki na satu.
F

Z
atvorite poklopac spremnika goriva. Ne bacajte spremnike aditiva AdBlue
®
u

kućni otpad.
Odložite ih u prikladan kontejner ili ih
predajte u vašem prodajnom mjestu.
F

D

ok je vozilo otključano, a poklopac
spremnika goriva otvoren, okrenite plavi čep
spremnika za AdBlue
® za šestinu kruga u
smjeru suprotnom od kazaljki na satu.
F

I

zvadite plavi čep.
3UDNWL

237

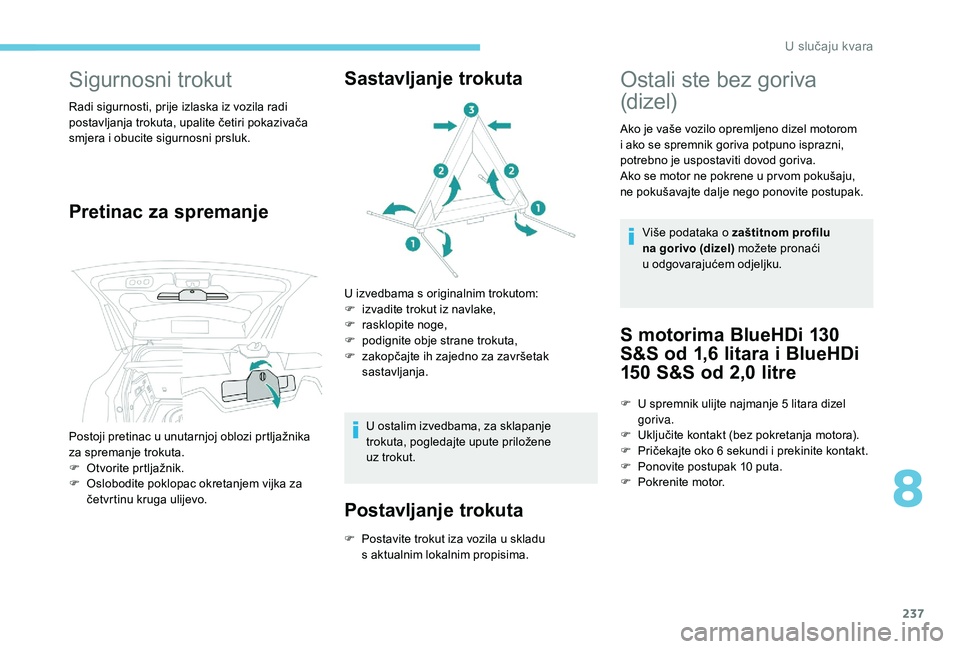

Sigurnosni trokut
Radi sigurnosti, prije izlaska iz vozila radi
postavljanja trokuta, upalite četiri pokazivača
smjera i obucite sigurnosni prsluk.
Pretinac za spremanjeSastavljanje trokuta
U izvedbama s originalnim trokutom:
F
i zvadite trokut iz navlake,
F

ra
sklopite noge,
F

p
odignite obje strane trokuta,
F

z
akopčajte ih zajedno za završetak
sastavljanja.
U ostalim izvedbama, za sklapanje
trokuta, pogledajte upute priložene
uz
trokut.
Postavljanje trokuta
Postoji pretinac u unutarnjoj oblozi prtljažnika
za spremanje trokuta.
F
O
tvorite prtljažnik.
F

O
slobodite poklopac okretanjem vijka za
četvrtinu kruga ulijevo.
F

P
ostavite trokut iza vozila u skladu
s
aktualnim lokalnim propisima.
Ostali ste bez goriva
(dizel)
Ako je vaše vozilo opremljeno dizel motorom
i ako se spremnik goriva potpuno isprazni,
potrebno je uspostaviti dovod goriva.
Ako se motor ne pokrene u pr vom pokušaju,
ne pokušavajte dalje nego ponovite postupak.Više podataka o zaštitnom profilu
na gorivo (dizel) možete pronaći
u
odgovarajućem odjeljku.
S motorima BlueHDi 130
S&S od 1,6 litara i BlueHDi
150 S&S od 2,0 litre
F U spremnik ulijte najmanje 5 litara dizel goriva.
F

U
ključite kontakt (bez pokretanja motora).
F

P
ričekajte oko 6 sekundi i prekinite kontakt.
F

P
onovite postupak 10 puta.
F

P
okrenite motor.
8
U slučaju kvara

238

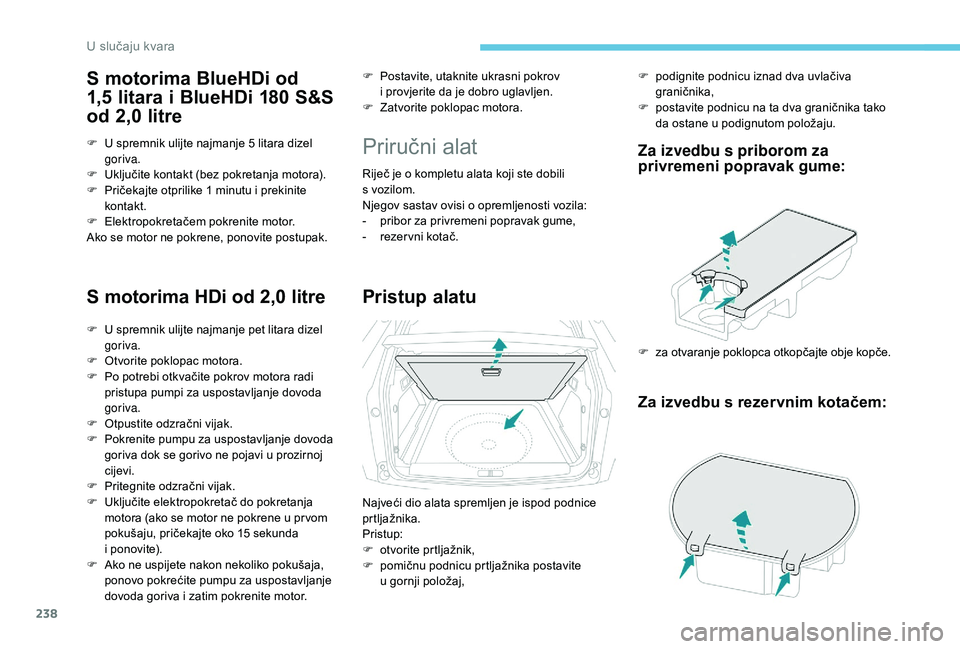

S motorima BlueHDi od
1,5
l
itara i BlueHDi 180 S&S
od 2,0 litre
F U spremnik ulijte najmanje 5 litara dizel
goriva.
F

U
ključite kontakt (bez pokretanja motora).
F

P
ričekajte otprilike 1 minutu i prekinite
kontakt.
F

E
lektropokretačem pokrenite motor.
Ako se motor ne pokrene, ponovite postupak.
S motorima HDi od 2,0 litre
F Postavite, utaknite ukrasni pokrov i provjerite da je dobro uglavljen.
F

Z
atvorite poklopac motora.
Priručni alat
Riječ je o kompletu alata koji ste dobili
s vozilom.
Njegov sastav ovisi o opremljenosti vozila:
-

p
ribor za privremeni popravak gume,
-

r
ezer vni kotač.
Pristup alatu
F podignite podnicu iznad dva uvlačiva graničnika,
F

p
ostavite podnicu na ta dva graničnika tako
da ostane u podignutom položaju.
Za izvedbu s priborom za
privremeni popravak gume:
F za otvaranje poklopca otkopčajte obje kopče.
Za izvedbu s rezervnim kotačem:
F U spremnik ulijte najmanje pet litara dizel goriva.
F

O
tvorite poklopac motora.
F

P
o potrebi otkvačite pokrov motora radi
pristupa pumpi za uspostavljanje dovoda
goriva.
F

O
tpustite odzračni vijak.
F

P
okrenite pumpu za uspostavljanje dovoda
goriva dok se gorivo ne pojavi u prozirnoj
cijevi.
F

P
ritegnite odzračni vijak.
F

U
ključite elektropokretač do pokretanja
motora (ako se motor ne pokrene u pr vom
pokušaju, pričekajte oko 15 sekunda
i
ponovite).
F

A
ko ne uspijete nakon nekoliko pokušaja,
ponovo pokrećite pumpu za uspostavljanje
dovoda goriva i zatim pokrenite motor. Najveći dio alata spremljen je ispod podnice
prtljažnika.
Pristup:
F

o
tvorite prtljažnik,
F

p
omičnu podnicu prtljažnika postavite
u
gornji položaj,
U slučaju kvara
