PEUGEOT 3008 2020 Manual de utilização (in Portuguese)

169
Condução
6

Com o motor a funcionar, estes sistemas
permitem visualizar imagens das zonas à volta
do seu veículo no ecrã tátil, utilizando uma
câmara para Visiopark 1 e duas câmaras para
Visiopark 2.




O ecrã divide-se em duas partes numa vista de
contexto e numa vista do topo do veículo na
zona circundante. Os sensores de estacionamento completam a
informação sobre a vista do topo do veículo.
Podem ser apresentadas várias vistas de
contexto:
–

V
isão padrão.
–
V
ista de 180°.
–
V
ista Zoom.
O modo AUTO está ativado por defeito.
Neste modo, o sistema escolhe a melhor vista a
apresentar (normal ou ampliar).
Pode alterar de tipo de vista a qualquer
momento durante uma manobra.
►
Prima o botão no canto inferior esquerdo do
ecrã tátil.
►

Selecione um tipo de vista:
•
"Vista Padrão".
• "180° view".
• "Vista Zoom".
• "AUTO view".
O ecrã é atualizado imediatamente com o tipo
de vista selecionado.
O estado da função não é armazenado quando
a ignição é desligada.
Princípio de funcionamento

Com a ajuda de uma ou duas câmaras, são
registadas as imediações do veículo durante a
manobra a baixa velocidade.
É reconstruída uma imagem de cima do veículo
na sua zona circundante (representada entre
parêntesis) em tempo real e à medida que a
manobra progride.
Isto facilita o alinhamento do veículo durante o
estacionamento e apresenta os obstáculos nas
proximidades. Apaga-se automaticamente se o
veículo ficar demasiado tempo parado.
Com o Visiopark 2, a imagem é criada com
ajuda das duas câmaras, tanto em marcha à
frente como em marcha-atrás.
Quando a função está ativada, é possível
que a vista a partir da parte superior não seja
apresentada. Se o sistema for ativado quando o
veículo já estiver em movimento, a vista aérea
pode ser apresentada por completo.

170
Condução
Os obstáculos podem parecer mais
afastados do que estão na realidade.
Durante a manobra, é importante verificar os
lados do veículo através dos retrovisores.
Os sensores de estacionamento também
fornecem informações adicionais sobre a
área à volta do veículo.
Vista 180°

A vista de 180° facilita a saída de um lugar de
estacionamento em marcha-atrás, antecipando a
aproximação de veículos, peões ou ciclistas.
Esta vista não é recomendada para realizar uma
manobra completa.
Divide-se em 3 zonas: esquerda A, central B e
direita C.
Visiopark 1
Vista traseira

Para ativar a câmara situada na porta da mala,
engrene a marcha-atrás e não ultrapasse a
velocidade de 10
km/h.
O sistema está desativado:
–

Automaticamente, a velocidades superiores a
cerca de 10 km/h.
–


Automaticamente, se a porta da mala estiver
aberta.
–


Ao sair de marcha-atrás (a imagem continua a
ser apresentada durante 7 segundos).
–


Ao pressionar a seta branca no canto superior
esquerdo do ecrã tátil.
Modo AUTO

Este modo está ativado por defeito.
Com a ajuda dos sensores do para-choques
traseiro, a vista automática passa da vista
traseira (padrão) para a vista a partir do topo
(zoom) quando um obstáculo se aproxima
ao nível da linha vermelha (menos de 30
cm)
durante a manobra.
Vista padrão

A zona situada atrás do seu veículo é
apresentada no ecrã.
As linhas azuis 1 representam a largura do
veículo com os retrovisores abertos; a direção
muda em função da posição do volante.
A linha vermelha 2 representa uma distância de
30
cm em relação ao para-choques traseiro; as
duas linhas azuis 3 e 4 representam 1
m e 2 m
respetivamente.
Esta vista está disponível com o modo AUTO ou
no menu de seleção de vista.
Vista Zoom

A câmara regista a área à volta do veículo
durante a manobra para reconstituir uma
imagem a partir da parte traseira do veículo
no ambiente em que se encontra, permitindo
realizar a manobra do veículo contornando
obstáculos circundantes.
Esta vista está disponível com o modo AUTO ou
no menu de seleção de vista.

171
Condução

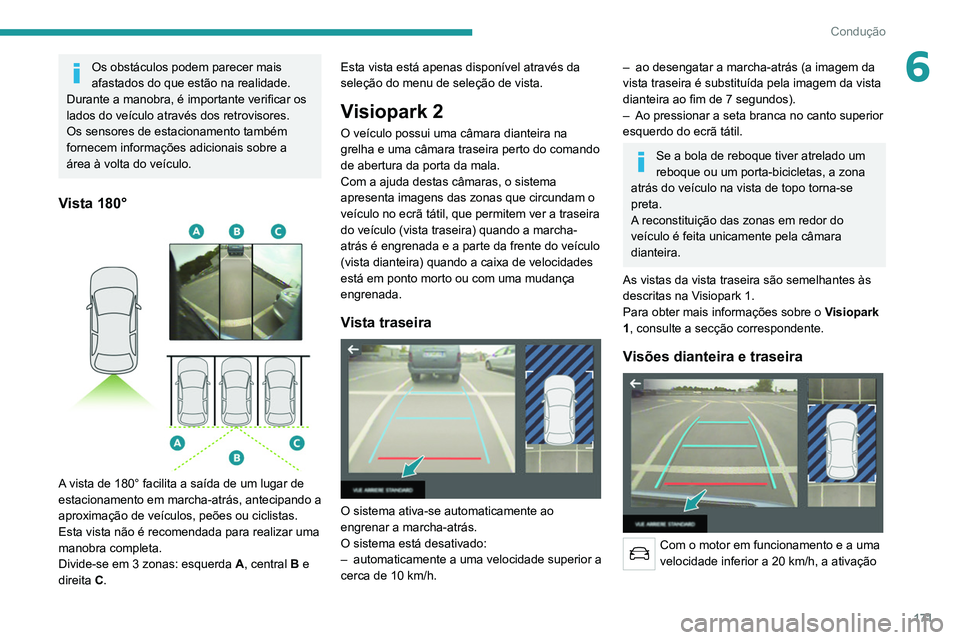

6Os obstáculos podem parecer mais
afastados do que estão na realidade.
Durante a manobra, é importante verificar os
lados do veículo através dos retrovisores.
Os sensores de estacionamento também
fornecem informações adicionais sobre a
área à volta do veículo.
Vista 180°

A vista de 180° facilita a saída de um lugar de
estacionamento em marcha-atrás, antecipando a
aproximação de veículos, peões ou ciclistas.
Esta vista não é recomendada para realizar uma
manobra completa.
Divide-se em 3 zonas: esquerda A, central B e
direita C. Esta vista está apenas disponível através da
seleção do menu de seleção de vista.
Visiopark 2
O veículo possui uma câmara dianteira na
grelha e uma câmara traseira perto do comando
de abertura da porta da mala.
Com a ajuda destas câmaras, o sistema
apresenta imagens das zonas que circundam o
veículo no ecrã tátil, que permitem ver a traseira
do veículo (vista traseira) quando a marcha-
atrás é engrenada e a parte da frente do veículo
(vista dianteira) quando a caixa de velocidades
está em ponto morto ou com uma mudança
engrenada.
Vista traseira

O sistema ativa-se automaticamente ao
engrenar a marcha-atrás.
O sistema está desativado:
–

automaticamente a uma velocidade superior a
cerca de 10

km/h.
– ao desengatar a marcha-atrás (a imagem da
vista traseira é substituída pela imagem da vista
dianteira ao fim de 7 segundos).
–

Ao pressionar a seta branca no canto superior
esquerdo do ecrã tátil.
Se a bola de reboque tiver atrelado um
reboque ou um porta-bicicletas, a zona
atrás do veículo na vista de topo torna-se
preta.
A reconstituição das zonas em redor do
veículo é feita unicamente pela câmara
dianteira.
As vistas da vista traseira são semelhantes às
descritas na Visiopark 1.
Para obter mais informações sobre o Visiopark
1, consulte a secção correspondente.
Visões dianteira e traseira

Com o motor em funcionamento e a uma
velocidade inferior a 20 km/h, a ativação

172
Condução
Vista 180°

A vista 180° ajuda a sair de um lugar
de estacionamento em marcha à frente,
antecipando a aproximação de veículos, peões
ou ciclistas.
Esta vista não é recomendada para realizar uma
manobra completa.
Divide-se em três zonas : esquerda A, central B
e direita C.
Esta vista está disponível unicamente mediante
seleção no menu de alteração de vista.
Park Assist
Consulte as Recomendações gerais no que
respeita ao uso de auxiliares de condução e
manobras.

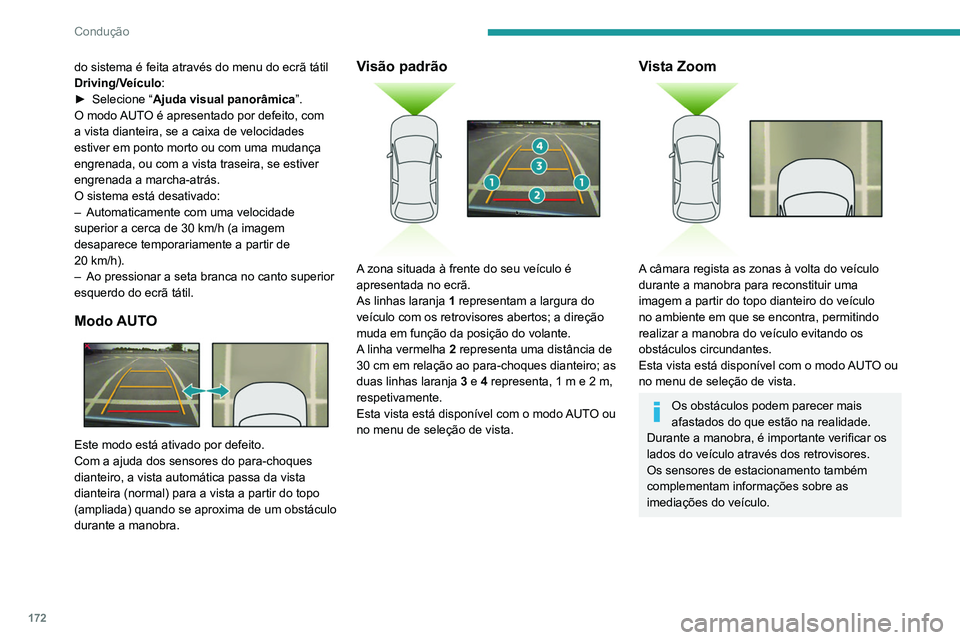

do sistema é feita através do menu do ecrã tátil
Driving/Veículo:
►

Selecione “ Ajuda visual panorâmica

”.
O modo AUTO é apresentado por defeito, com
a vista dianteira, se a caixa de velocidades
estiver em ponto morto ou com uma mudança
engrenada, ou com a vista traseira, se estiver
engrenada a marcha-atrás.
O sistema está desativado:
–

Automaticamente com uma velocidade
superior a cerca de 30 km/h (a imagem
desaparece temporariamente a partir de
20

km/h).
–

Ao pressionar a seta branca no canto superior
esquerdo do ecrã tátil.
Modo AUTO

Este modo está ativado por defeito.
Com a ajuda dos sensores do para-choques
dianteiro, a vista automática passa da vista
dianteira (normal) para a vista a partir do topo
(ampliada) quando se aproxima de um obstáculo
durante a manobra.
Visão padrão

A zona situada à frente do seu veículo é
apresentada no ecrã.
As linhas laranja 1 representam a largura do
veículo com os retrovisores abertos; a direção
muda em função da posição do volante.
A linha vermelha 2 representa uma distância de
30 cm em relação ao para-choques dianteiro; as
duas linhas laranja 3 e 4 representa, 1 m e 2 m,
respetivamente.
Esta vista está disponível com o modo AUTO ou
no menu de seleção de vista.
Vista Zoom

A câmara regista as zonas à volta do veículo
durante a manobra para reconstituir uma
imagem a partir do topo dianteiro do veículo
no ambiente em que se encontra, permitindo
realizar a manobra do veículo evitando os
obstáculos circundantes.
Esta vista está disponível com o modo AUTO ou
no menu de seleção de vista.
Os obstáculos podem parecer mais
afastados do que estão na realidade.
Durante a manobra, é importante verificar os
lados do veículo através dos retrovisores.
Os sensores de estacionamento também
complementam informações sobre as
imediações do veículo.

173
Condução

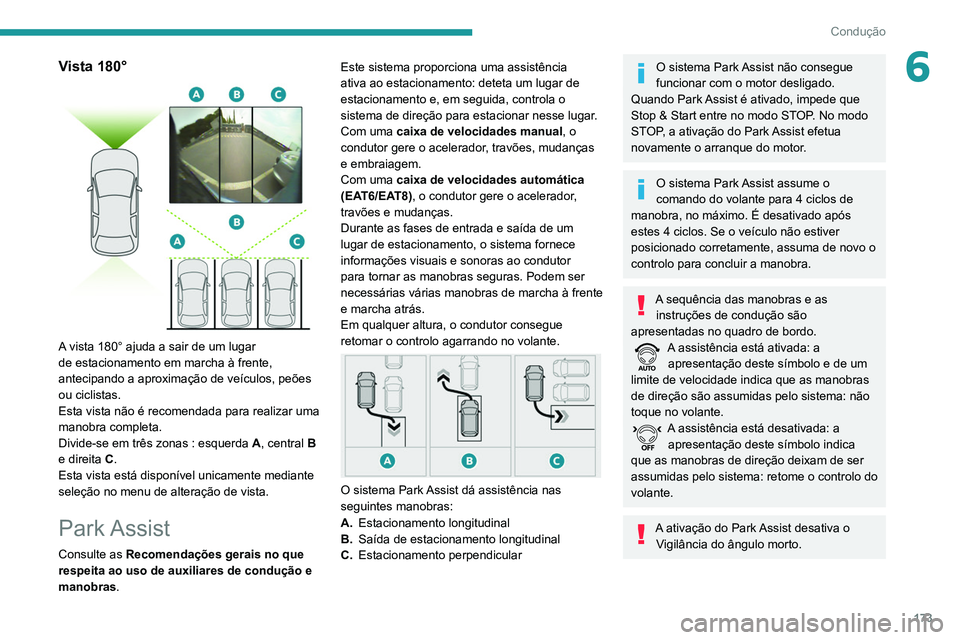

6Vista 180°

A vista 180° ajuda a sair de um lugar
de estacionamento em marcha à frente,
antecipando a aproximação de veículos, peões
ou ciclistas.
Esta vista não é recomendada para realizar uma
manobra completa.
Divide-se em três zonas : esquerda A, central B
e direita C.
Esta vista está disponível unicamente mediante
seleção no menu de alteração de vista.
Park Assist
Consulte as Recomendações gerais no que
respeita ao uso de auxiliares de condução e
manobras. Este sistema proporciona uma assistência
ativa ao estacionamento: deteta um lugar de
estacionamento e, em seguida, controla o
sistema de direção para estacionar nesse lugar.
Com uma caixa de velocidades manual, o
condutor gere o acelerador, travões, mudanças
e embraiagem.
Com uma caixa de velocidades automática
(EAT6/EAT8), o condutor gere o acelerador,
travões e mudanças.
Durante as fases de entrada e saída de um
lugar de estacionamento, o sistema fornece
informações visuais e sonoras ao condutor
para tornar as manobras seguras. Podem ser
necessárias várias manobras de marcha à frente
e marcha atrás.
Em qualquer altura, o condutor consegue
retomar o controlo agarrando no volante.


O sistema Park Assist dá assistência nas
seguintes manobras:
A.
Estacionamento longitudinal
B. Saída de estacionamento longitudinal
C. Estacionamento perpendicular
O sistema Park Assist não consegue
funcionar com o motor desligado.
Quando Park Assist é ativado, impede que
Stop & Start entre no modo STOP. No modo
STOP, a ativação do Park Assist efetua
novamente o arranque do motor.
O sistema Park Assist assume o
comando do volante para 4 ciclos de
manobra, no máximo. É desativado após
estes 4 ciclos. Se o veículo não estiver
posicionado corretamente, assuma de novo o
controlo para concluir a manobra.
A sequência das manobras e as instruções de condução são
apresentadas no quadro de bordo.
A assistência está ativada: a apresentação deste símbolo e de um
limite de velocidade indica que as manobras
de direção são assumidas pelo sistema: não
toque no volante.
A assistência está desativada: a apresentação deste símbolo indica
que as manobras de direção deixam de ser
assumidas pelo sistema: retome o controlo do
volante.
A ativação do Park Assist desativa o Vigilância do ângulo morto.

174
Condução

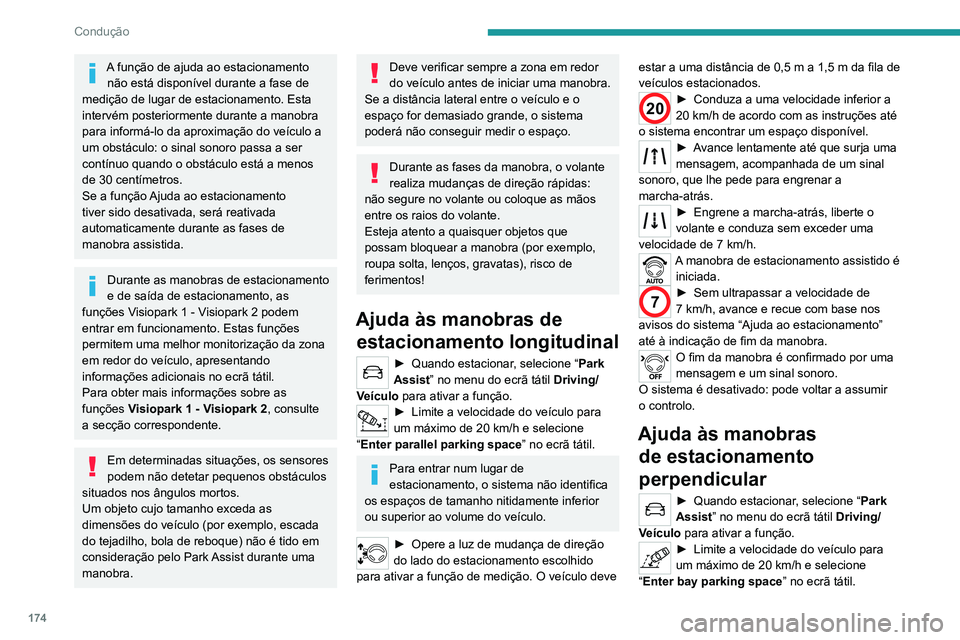

A função de ajuda ao estacionamento não está disponível durante a fase de
medição de lugar de estacionamento. Esta
intervém posteriormente durante a manobra
para informá-lo da aproximação do veículo a
um obstáculo: o sinal sonoro passa a ser
contínuo quando o obstáculo está a menos
de 30 centímetros.
Se a função Ajuda ao estacionamento
tiver sido desativada, será reativada
automaticamente durante as fases de
manobra assistida.
Durante as manobras de estacionamento
e de saída de estacionamento, as
funções Visiopark 1 - Visiopark 2 podem
entrar em funcionamento. Estas funções
permitem uma melhor monitorização da zona
em redor do veículo, apresentando
informações adicionais no ecrã tátil.
Para obter mais informações sobre as
funções Visiopark 1 - Visiopark 2, consulte
a secção correspondente.
Em determinadas situações, os sensores
podem não detetar pequenos obstáculos
situados nos ângulos mortos.
Um objeto cujo tamanho exceda as
dimensões do veículo (por exemplo, escada
do tejadilho, bola de reboque) não é tido em
consideração pelo Park Assist durante uma
manobra.
Deve verificar sempre a zona em redor
do veículo antes de iniciar uma manobra.
Se a distância lateral entre o veículo e o
espaço for demasiado grande, o sistema
poderá não conseguir medir o espaço.
Durante as fases da manobra, o volante
realiza mudanças de direção rápidas:
não segure no volante ou coloque as mãos
entre os raios do volante.
Esteja atento a quaisquer objetos que
possam bloquear a manobra (por exemplo,
roupa solta, lenços, gravatas), risco de
ferimentos!
Ajuda às manobras de estacionamento longitudinal
► Quando estacionar , selecione “Park
Assist” no menu do ecrã tátil Driving/
Veículo para ativar a função.
► Limite a velocidade do veículo para
um máximo de 20 km/h e selecione
“
Enter parallel parking space” no ecrã tátil.
Para entrar num lugar de
estacionamento, o sistema não identifica
os espaços de tamanho nitidamente inferior
ou superior ao volume do veículo.
► Opere a luz de mudança de direção
do lado do estacionamento escolhido
para ativar a função de medição. O veículo deve estar a uma distância de 0,5
m a 1,5 m da fila de
veículos estacionados.
20► Conduza a uma velocidade inferior a
20 km/h de acordo com as instruções até
o sistema encontrar um espaço disponível.
► Avance lentamente até que surja uma
mensagem, acompanhada de um sinal
sonoro, que lhe pede para engrenar a
marcha-atrás.
► Engrene a marcha-atrás, liberte o
volante e conduza sem exceder uma
velocidade de 7 km/h.
A manobra de estacionamento assistido é iniciada.
7► Sem ultrapassar a velocidade de
7 km/h, avance e recue com base nos
avisos do sistema “Ajuda ao estacionamento”
até à indicação de fim da manobra.
O fim da manobra é confirmado por uma
mensagem e um sinal sonoro.
O sistema é desativado: pode voltar a assumir
o controlo.
Ajuda às manobras de estacionamento
perpendicular
► Quando estacionar , selecione “Park
Assist” no menu do ecrã tátil Driving/
Veículo para ativar a função.
► Limite a velocidade do veículo para
um máximo de 20 km/h e selecione
“
Enter bay parking space” no ecrã tátil.

175
Condução

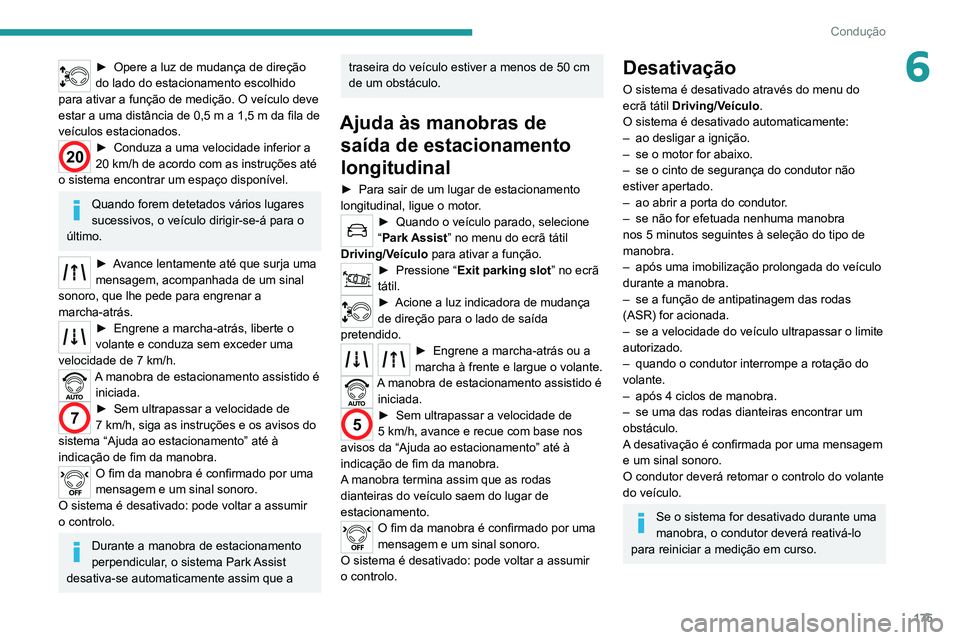

6► Opere a luz de mudança de direção
do lado do estacionamento escolhido
para ativar a função de medição. O veículo deve
estar a uma distância de 0,5
m a 1,5 m da fila de
veículos estacionados.
20► Conduza a uma velocidade inferior a
20 km/h de acordo com as instruções até
o sistema encontrar um espaço disponível.
Quando forem detetados vários lugares
sucessivos, o veículo dirigir-se-á para o
último.
► Avance lentamente até que surja uma
mensagem, acompanhada de um sinal
sonoro, que lhe pede para engrenar a
marcha-atrás.
► Engrene a marcha-atrás, liberte o
volante e conduza sem exceder uma
velocidade de 7 km/h.
A manobra de estacionamento assistido é iniciada.
7► Sem ultrapassar a velocidade de
7 km/h, siga as instruções e os avisos do
sistema “Ajuda ao estacionamento” até à
indicação de fim da manobra.
O fim da manobra é confirmado por uma
mensagem e um sinal sonoro.
O sistema é desativado: pode voltar a assumir
o controlo.
Durante a manobra de estacionamento
perpendicular, o sistema Park Assist
desativa-se automaticamente assim que a
traseira do veículo estiver a menos de 50 cm
de um obstáculo.
Ajuda às manobras de saída de estacionamento
longitudinal
► Para sair de um lugar de estacionamento
longitudinal, ligue o motor .
► Quando o veículo parado, selecione
“ Park Assist” no menu do ecrã tátil
Driving/Veículo para ativar a função.
► Pressione “ Exit parking slot ” no ecrã
tátil.
► Acione a luz indicadora de mudança
de direção para o lado de saída
pretendido.
► Engrene a marcha-atrás ou a
marcha à frente e largue o volante.
A manobra de estacionamento assistido é iniciada.
5► Sem ultrapassar a velocidade de
5 km/h, avance e recue com base nos
avisos da “Ajuda ao estacionamento” até à
indicação de fim da manobra.
A manobra termina assim que as rodas
dianteiras do veículo saem do lugar de
estacionamento.
O fim da manobra é confirmado por uma
mensagem e um sinal sonoro.
O sistema é desativado: pode voltar a assumir
o controlo.
Desativação
O sistema é desativado através do menu do
ecrã tátil Driving/Veículo.
O sistema é desativado automaticamente:
–

ao desligar a ignição.
–


se o motor for abaixo.
–


se o cinto de segurança do condutor não
estiver apertado.
–


ao abrir a porta do condutor
.
–

se não for efetuada nenhuma manobra
nos 5 minutos seguintes à seleção do tipo de
manobra.
–


após uma imobilização prolongada do veículo
durante a manobra.
–


se a função de antipatinagem das rodas
(ASR) for acionada.
–


se a velocidade do veículo ultrapassar o limite
autorizado.
–


quando o condutor interrompe a rotação do
volante.
–


após 4 ciclos de manobra.
–


se uma das rodas dianteiras encontrar um
obstáculo.
A

desativação é confirmada por uma mensagem
e um sinal sonoro.
O condutor deverá retomar o controlo do volante
do veículo.
Se o sistema for desativado durante uma
manobra, o condutor deverá reativá-lo
para reiniciar a medição em curso.

176
Condução

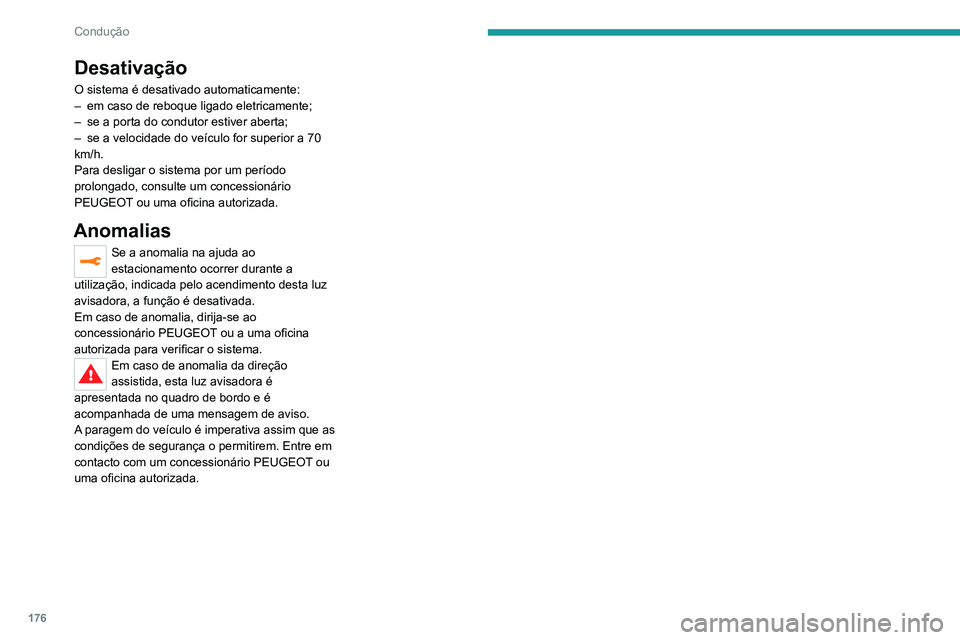

Desativação
O sistema é desativado automaticamente:
– em caso de reboque ligado eletricamente;
–

se a porta do condutor estiver aberta;
–


se a velocidade do veículo for superior a 70
km/h.
Para desligar o sistema por um período
prolongado, consulte um concessionário
PEUGEOT

ou uma oficina autorizada.
Anomalias
Se a anomalia na ajuda ao
estacionamento ocorrer durante a
utilização, indicada pelo acendimento desta luz
avisadora, a função é desativada.
Em caso de anomalia, dirija-se ao
concessionário PEUGEOT ou a uma oficina
autorizada para verificar o sistema.
Em caso de anomalia da direção
assistida, esta luz avisadora é
apresentada no quadro de bordo e é
acompanhada de uma mensagem de aviso.
A paragem do veículo é imperativa assim que as
condições de segurança o permitirem. Entre em
contacto com um concessionário PEUGEOT ou
uma oficina autorizada.

Durante mais de 20 anos, a parceria da PEUGEOT TOTAL estabeleceu novos
padrões de desempenho para ser bem-sucedido nas condições mais \
difíceis,
e obteve vitórias nas 24 horas de Le Mans, no Campeonato do Mundo de
Ralis e no Rali Dakar. Para obter estes resultados excecionais, as equipas
004700440003
tecnologia que protege o motor nas condições mais extremas.
O T QUARTZ pr
ef eitos do tempo
00320003000300340038 00240035
elevado, desenvolvido em conjunto pelas equipas da Peugeot e da Total
R&D. Especialmente formulada para os motores dos veículos da Peugeot,
00440003
mantém o seu motor limpo.
PEUGEO E T
P ARCEIROS NA \301REA DO
DESEMPENHO!

178
Informações práticas
Reabastecimento
É necessário abastecer pelo menos 10 litros
para que o abastecimento seja registado pelo
indicador de combustível.
A abertura do tampão do depósito de
combustível poderá dar origem a um ruído
causado pela aspiração de ar. Este vácuo é
inteiramente normal e é resultado da vedação do
sistema de combustível.
Para reabastecer em total segurança:
► É necessário desligar o veículo.


► Com o veículo destrancado, prima a parte
central traseira do tampão do depósito de
combustível para o abrir.
► Escolha a bomba que fornece o tipo de
combustível correto para o motor do seu veículo

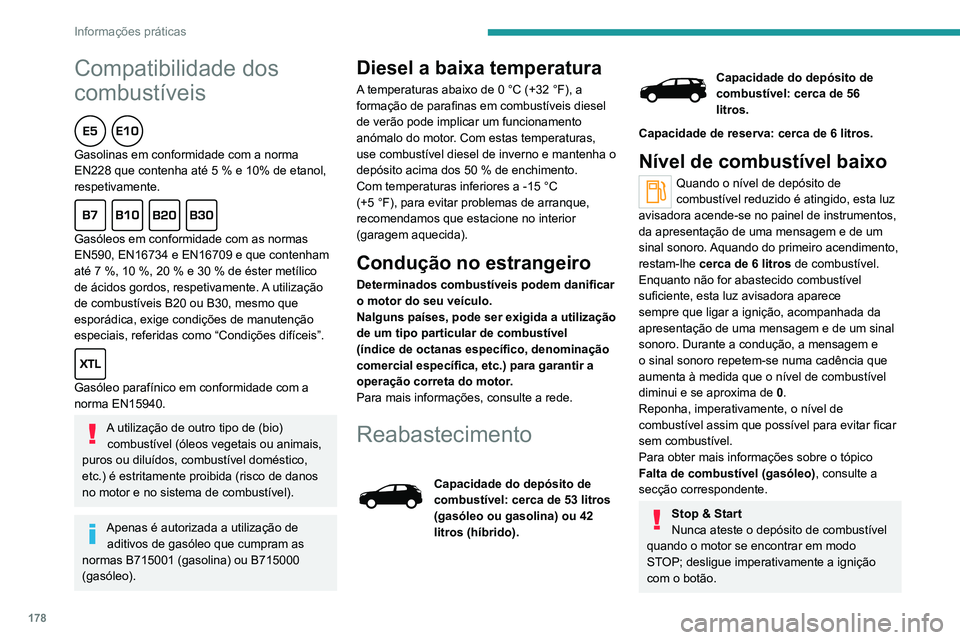

Compatibilidade dos
combustíveis

Gasolinas em conformidade com a norma
EN228 que contenha até 5 % e 10% de etanol,
respetivamente.

Gasóleos em conformidade com as normas
EN590, EN16734 e EN16709 e que contenham
até 7 %, 10 %, 20 % e 30 % de éster metílico
de ácidos gordos, respetivamente. A utilização
de combustíveis B20 ou B30, mesmo que
esporádica, exige condições de manutenção
especiais, referidas como “Condições difíceis”.

Gasóleo parafínico em conformidade com a
norma EN15940.
A utilização de outro tipo de (bio) combustível (óleos vegetais ou animais,
puros ou diluídos, combustível doméstico,
etc.) é estritamente proibida (risco de danos
no motor e no sistema de combustível).
Apenas é autorizada a utilização de aditivos de gasóleo que cumpram as
normas B715001 (gasolina) ou B715000
(gasóleo).
Diesel a baixa temperatura
A temperaturas abaixo de 0 °C (+32 °F), a
formação de parafinas em combustíveis diesel
de verão pode implicar um funcionamento
anómalo do motor
. Com estas temperaturas,
use combustível diesel de inverno e mantenha o
depósito acima dos 50
% de enchimento.
Com temperaturas inferiores a -15
°C
(+5
°F), para evitar problemas de arranque,
recomendamos que estacione no interior
(garagem aquecida).
Condução no estrangeiro
Determinados combustíveis podem danificar
o motor do seu veículo.
Nalguns países, pode ser exigida a utilização
de um tipo particular de combustível
(índice de octanas específico, denominação
comercial específica, etc.) para garantir a
operação correta do motor.
Para mais informações, consulte a rede.
Reabastecimento
Capacidade do depósito de
combustível: cerca de 53 litros
(gasóleo ou gasolina) ou 42
litros (híbrido).
Capacidade do depósito de
combustível: cerca de 56
litros.
Capacidade de reserva: cerca de 6 litros.
Nível de combustível baixo
Quando o nível de depósito de
combustível reduzido é atingido, esta luz
avisadora acende-se no painel de instrumentos,
da apresentação de uma mensagem e de um
sinal sonoro. Aquando do primeiro acendimento,
restam-lhe cerca de 6 litros de combustível.
Enquanto não for abastecido combustível
suficiente, esta luz avisadora aparece
sempre que ligar a ignição, acompanhada da
apresentação de uma mensagem e de um sinal
sonoro. Durante a condução, a mensagem e
o sinal sonoro repetem-se numa cadência que
aumenta à medida que o nível de combustível
diminui e se aproxima de 0.
Reponha, imperativamente, o nível de
combustível assim que possível para evitar ficar
sem combustível.
Para obter mais informações sobre o tópico
Falta de combustível (gasóleo) , consulte a
secção correspondente.
Stop & Start
Nunca ateste o depósito de combustível
quando o motor se encontrar em modo
STOP; desligue imperativamente a ignição
com o botão.
