9
Strumenti di bordo

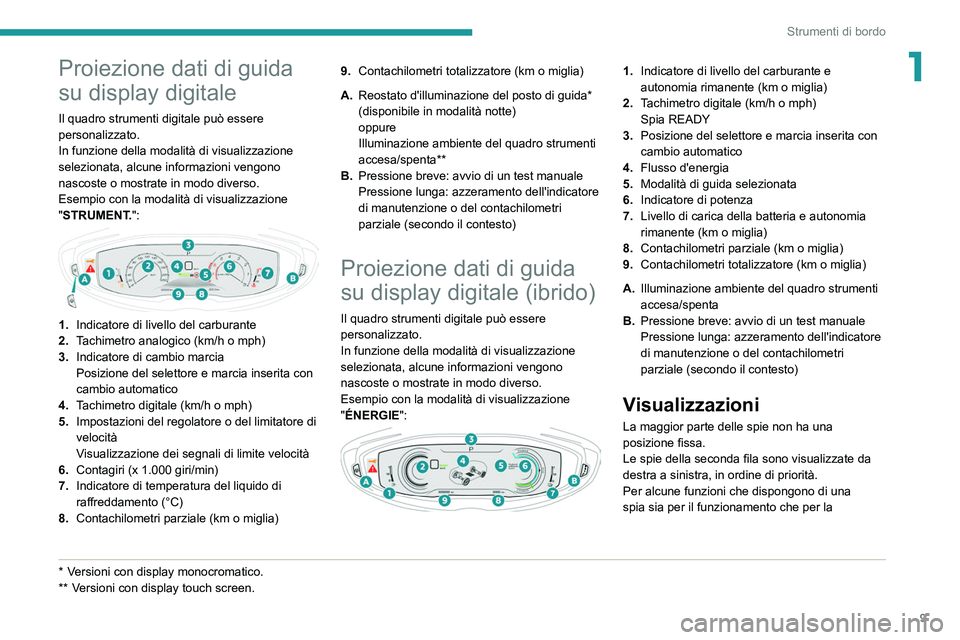

1Proiezione dati di guida
su display digitale
Il quadro strumenti digitale può essere
personalizzato.
In funzione della modalità di visualizzazione
selezionata, alcune informazioni vengono
nascoste o mostrate in modo diverso.
Esempio con la modalità di visualizzazione
"STRUMENT.":


1.Indicatore di livello del carburante
2. Tachimetro analogico
(km/h o mph)
3. Indicatore di cambio marcia
Posizione del selettore e marcia inserita con
cambio automatico
4. Tachimetro digitale (km/h o mph)
5. Impostazioni del regolatore o del limitatore di
velocità
Visualizzazione dei segnali di limite velocità
6. Contagiri (x 1.000 giri/min)
7. Indicatore di temperatura del liquido di
raffreddamento (°C)
8. Contachilometri parziale (km o miglia)
* Versioni con display monocromatico.
**
V ersioni con display touch screen. 9.
Contachilometri totalizzatore (km o miglia)
A. Reostato d'illuminazione del posto di guida*
(disponibile in modalità notte)
oppure
Illuminazione ambiente del quadro strumenti
accesa/spenta**
B. Pressione breve: avvio di un test manuale
Pressione lunga: azzeramento dell'indicatore
di manutenzione o del contachilometri
parziale (secondo il contesto)
Proiezione dati di guida
su display digitale (ibrido)
Il quadro strumenti digitale può essere
personalizzato.
In funzione della modalità di visualizzazione
selezionata, alcune informazioni vengono
nascoste o mostrate in modo diverso.
Esempio con la modalità di visualizzazione
"ÉNERGIE":


1.Indicatore di livello del carburante e
autonomia rimanente (km o miglia)
2. Tachimetro digitale (km/h o mph)
Spia READY
3. Posizione del selettore e marcia inserita con
cambio automatico
4. Flusso d'energia
5. Modalità di guida selezionata
6. Indicatore di potenza
7. Livello di carica della batteria e autonomia
rimanente (km o miglia)
8. Contachilometri parziale (km o miglia)
9. Contachilometri totalizzatore (km o miglia)
A. Illuminazione ambiente del quadro strumenti
accesa/spenta
B. Pressione breve: avvio di un test manuale
Pressione lunga: azzeramento dell'indicatore
di manutenzione o del contachilometri
parziale (secondo il contesto)
Visualizzazioni
La maggior parte delle spie non ha una
posizione fissa.
Le spie della seconda fila sono visualizzate da
destra a sinistra, in ordine di priorità.
Per alcune funzioni che dispongono di una
spia sia per il funzionamento che per la

10
Strumenti di bordo

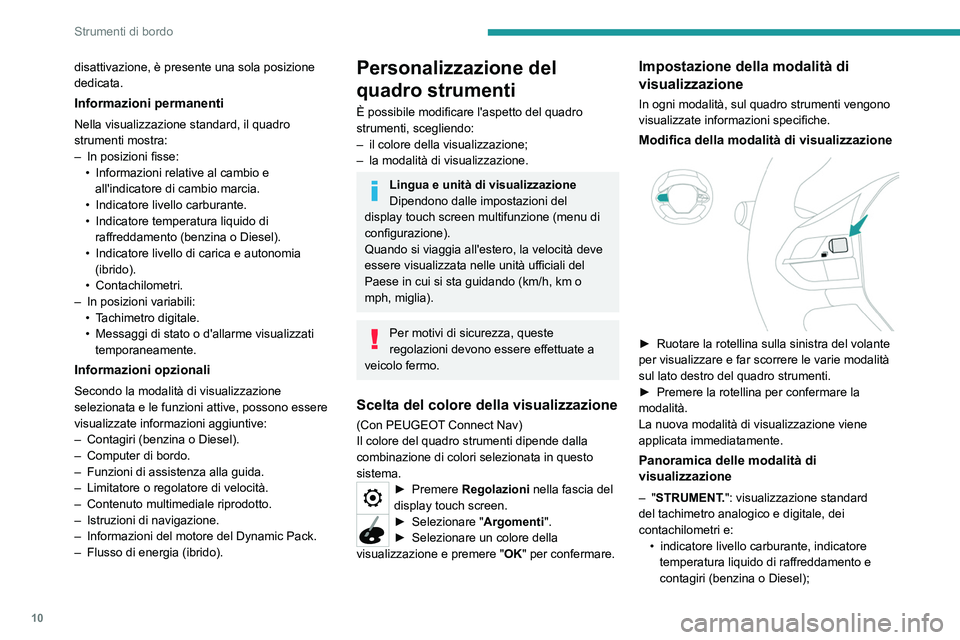

disattivazione, è presente una sola posizione
dedicata.
Informazioni permanenti
Nella visualizzazione standard, il quadro
strumenti mostra:
–
In posizioni fisse:
•


Informazioni relative al cambio e
all'indicatore di cambio marcia.
•


Indicatore livello carburante.
•


Indicatore temperatura liquido di
raffreddamento (benzina o Diesel).
•


Indicatore livello di carica e autonomia
(ibrido).
•

Contachilometri.
–

In posizioni variabili:
•


T
achimetro digitale.
•

Messaggi di stato o d'allarme visualizzati
temporaneamente.
Informazioni opzionali
Secondo la modalità di visualizzazione
selezionata e le funzioni attive, possono essere
visualizzate informazioni aggiuntive:
–

Contagiri (benzina o Diesel).
–


Computer di bordo.
–


Funzioni di assistenza alla guida.
–


Limitatore o regolatore di velocità.
–


Contenuto multimediale riprodotto.
–


Istruzioni di navigazione.
–


Informazioni del motore del Dynamic Pack.
–


Flusso di energia (ibrido).
Personalizzazione del
quadro strumenti
È possibile modificare l'aspetto del quadro
strumenti, scegliendo:
–
il colore della visualizzazione;
–


la modalità di visualizzazione.
Lingua e unità di visualizzazione
Dipendono dalle impostazioni del
display touch screen multifunzione (menu di
configurazione).
Quando si viaggia all'estero, la velocità deve
essere visualizzata nelle unità ufficiali del
Paese in cui si sta guidando (km/h, km o
mph, miglia).
Per motivi di sicurezza, queste
regolazioni devono essere effettuate a
veicolo fermo.
Scelta del colore della visualizzazione
(Con PEUGEOT Connect Nav)
Il colore del quadro strumenti dipende dalla
combinazione di colori selezionata in questo
sistema.
► Premere Regolazioni nella fascia del
display touch screen.
► Seleziona re "Argomenti".
► Selezionare un colore della
visualizzazione e premere " OK
" per confermare.
Impostazione della modalità di
visualizzazione
In ogni modalità, sul quadro strumenti vengono
visualizzate informazioni specifiche.
Modifica della modalità di visualizzazione

► Ruotare la rotellina sulla sinistra del volante
per visualizzare e far scorrere le varie modalità
sul lato destro del quadro strumenti.
►

Premere la rotellina per confermare la
modalità.
La nuova modalità di visualizzazione viene
applicata immediatamente.
Panoramica delle modalità di
visualizzazione
– "STRUMENT.": visualizzazione standard
del tachimetro analogico e digitale, dei
contachilometri e: •

indicatore livello carburante, indicatore
temperatura liquido di raffreddamento e
contagiri (benzina o Diesel);

11
Strumenti di bordo

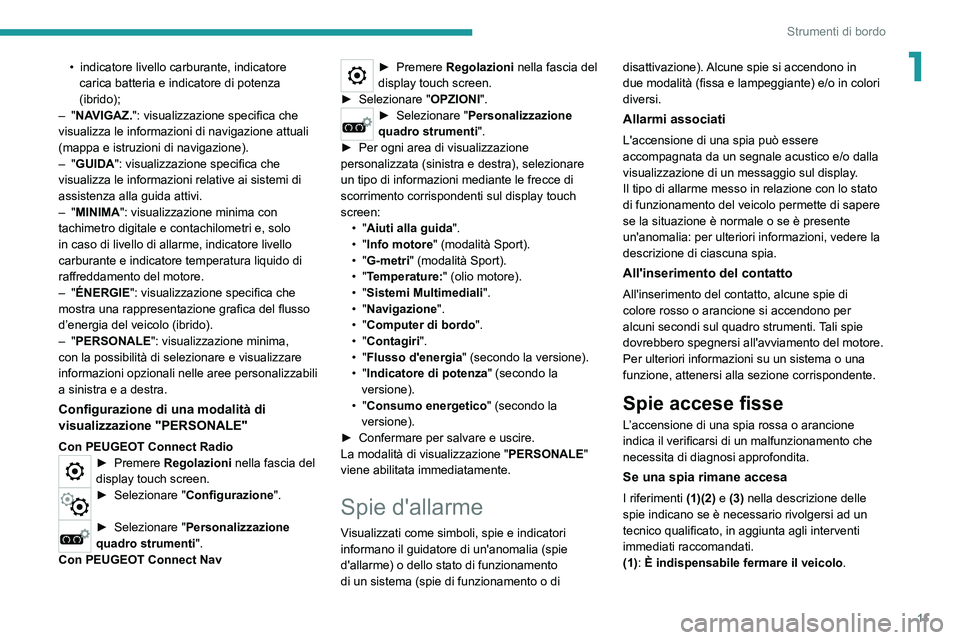

1• indicatore livello carburante, indicatore
carica batteria e indicatore di potenza
(ibrido);
–
"NAVIGAZ.": visualizzazione specifica che
visualizza le informazioni di navigazione attuali
(mappa e istruzioni di navigazione).
–
"GUIDA": visualizzazione specifica che
visualizza le informazioni relative ai sistemi di
assistenza alla guida attivi.
–
"MINIMA": visualizzazione minima con
tachimetro digitale e contachilometri e, solo
in caso di livello di allarme, indicatore livello
carburante e indicatore temperatura liquido di
raffreddamento del motore.
–
"ÉNERGIE": visualizzazione specifica che
mostra una rappresentazione grafica del flusso
d’energia del veicolo (ibrido).
–
"PERSONALE": visualizzazione minima,
con la possibilità di selezionare e visualizzare
informazioni opzionali nelle aree personalizzabili
a sinistra e a destra.
Configurazione di una modalità di
visualizzazione "PERSONALE"
Con PEUGEOT Connect Radio► Premere Regolazioni nella fascia del
display touch screen.
► Seleziona re "Configurazione ".
► Selezionare "Personalizzazione
quadro strumenti".
Con PEUGEOT Connect Nav
► Premere Regolazioni nella fascia del
display touch screen.
►

Selezionare " OPZIONI".
► Seleziona re "Personalizzazione
quadro strumenti".
►

Per ogni area di visualizzazione
personalizzata (sinistra e destra), selezionare
un tipo di informazioni mediante le frecce di
scorrimento corrispondenti sul display touch
screen: •


"Aiuti alla guida ".
•

"Info motore" (modalità Sport).
•

"G-metri" (modalità Sport).
•

"Temperature:" (olio motore).
•

"Sistemi Multimediali ".
•

"Navigazione".
•

"Computer di bordo ".
•

"Contagiri".
•

"Flusso d'energia " (secondo la versione).
•

"Indicatore di potenza " (secondo la
versione).
•

"Consumo energetico" (secondo la
versione).
►

Confermare per salvare e uscire.
La modalità di visualizzazione " PERSONALE

"
viene abilitata immediatamente.
Spie d'allarme
Visualizzati come simboli, spie e indicatori
informano il guidatore di un'anomalia (spie
d'allarme) o dello stato di funzionamento
di un sistema (spie di funzionamento o di disattivazione). Alcune spie si accendono in
due modalità (fissa e lampeggiante) e/o in colori
diversi.
Allarmi associati
L'accensione di una spia può essere
accompagnata da un segnale acustico e/o dalla
visualizzazione di un messaggio sul display.
Il tipo di allarme messo in relazione con lo stato
di funzionamento del veicolo permette di sapere
se la situazione è normale o se è presente
un'anomalia: per ulteriori informazioni, vedere la
descrizione di ciascuna spia.
All'inserimento del contatto
All'inserimento del contatto, alcune spie di
colore rosso o arancione si accendono per
alcuni secondi sul quadro strumenti. Tali spie
dovrebbero spegnersi all'avviamento del motore.
Per ulteriori informazioni su un sistema o una
funzione, attenersi alla sezione corrispondente.
Spie accese fisse
L’accensione di una spia rossa o arancione
indica il verificarsi di un malfunzionamento che
necessita di diagnosi approfondita.
Se una spia rimane accesa
I riferimenti (1)(2) e (3) nella descrizione delle
spie indicano se è necessario rivolgersi ad un
tecnico qualificato, in aggiunta agli interventi
immediati raccomandati.
(1): È indispensabile fermare il veicolo
.

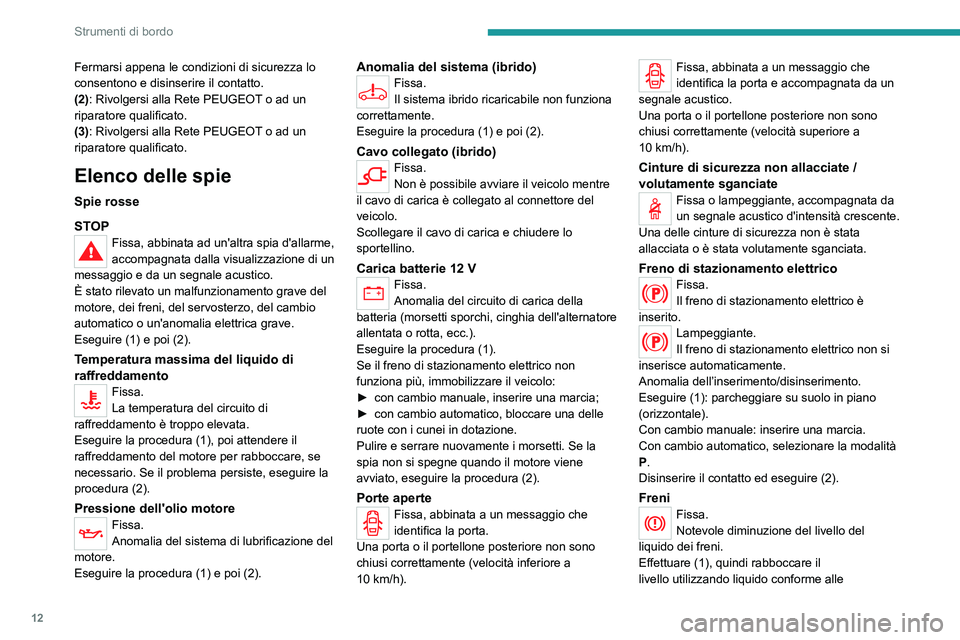

12
Strumenti di bordo
Fermarsi appena le condizioni di sicurezza lo
consentono e disinserire il contatto.
(2): Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
(3): Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
Elenco delle spie
Spie rosse
STOP
Fissa, abbinata ad un'altra spia d'allarme,
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
È stato rilevato un malfunzionamento grave del
motore, dei freni, del servosterzo, del cambio
automatico o un'anomalia elettrica grave.
Eseguire (1) e poi (2).
Temperatura massima del liquido di
raffreddamento
Fissa.
La temperatura del circuito di
raffreddamento è troppo elevata.
Eseguire la procedura (1), poi attendere il
raffreddamento del motore per rabboccare, se
necessario. Se il problema persiste, eseguire la
procedura (2).
Pressione dell'olio motoreFissa.
Anomalia del sistema di lubrificazione del
motore.
Eseguire la procedura (1) e poi (2).
Anomalia del sistema (ibrido)Fissa.
Il sistema ibrido ricaricabile non funziona
correttamente.
Eseguire la procedura (1) e poi (2).
Cavo collegato (ibrido)Fissa.
Non è possibile avviare il veicolo mentre
il cavo di carica è collegato al connettore del
veicolo.
Scollegare il cavo di carica e chiudere lo
sportellino.
Carica batterie 12 VFissa.
Anomalia del circuito di carica della
batteria (morsetti sporchi, cinghia dell'alternatore
allentata o rotta, ecc.).
Eseguire la procedura (1).
Se il freno di stazionamento elettrico non
funziona più, immobilizzare il veicolo:
►

con cambio manuale, inserire una marcia;
►


con cambio automatico, bloccare una delle
ruote con i cunei in dotazione.
Pulire e serrare nuovamente i morsetti. Se la
spia non si spegne quando il motore viene
avviato, eseguire la procedura (2).
Porte aperteFissa, abbinata a un messaggio che
identifica la porta.
Una porta o il portellone posteriore non sono
chiusi correttamente (velocità inferiore a
10

km/h).
Fissa, abbinata a un messaggio che
identifica la porta e accompagnata da un
segnale acustico.
Una porta o il portellone posteriore non sono
chiusi correttamente (velocità superiore a
10

km/h).
Cinture di sicurezza non allacciate /
volutamente sganciate
Fissa o lampeggiante, accompagnata da
un segnale acustico d'intensità crescente.
Una delle cinture di sicurezza non è stata
allacciata o è stata volutamente sganciata.
Freno di stazionamento elettricoFissa.
Il freno di stazionamento elettrico è
inserito.
Lampeggiante.
Il freno di stazionamento elettrico non si
inserisce automaticamente.
Anomalia dell’inserimento/disinserimento.
Eseguire (1): parcheggiare su suolo in piano
(orizzontale).
Con cambio manuale: inserire una marcia.
Con cambio automatico, selezionare la modalità
P.
Disinserire il contatto ed eseguire (2).
FreniFissa.
Notevole diminuzione del livello del
liquido dei freni.
Effettuare (1), quindi rabboccare il
livello utilizzando liquido conforme alle

13
Strumenti di bordo

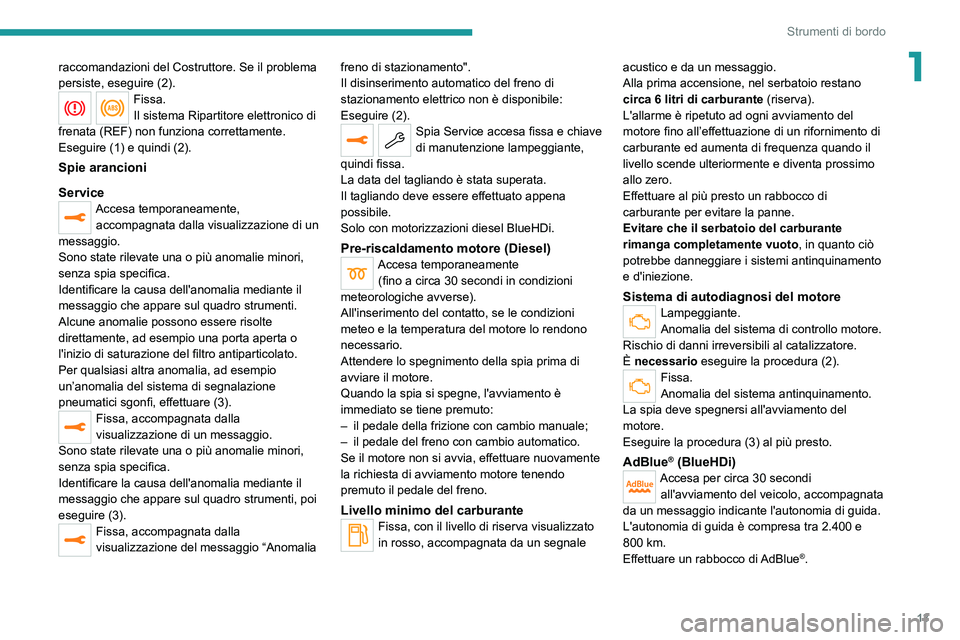

1raccomandazioni del Costruttore. Se il problema
persiste, eseguire (2).
Fissa.
Il sistema Ripartitore elettronico di
frenata (REF) non funziona correttamente.
Eseguire (1) e quindi (2).
Spie arancioni
Service
Accesa temporaneamente, accompagnata dalla visualizzazione di un
messaggio.
Sono state rilevate una o più anomalie minori,
senza spia specifica.
Identificare la causa dell'anomalia mediante il
messaggio che appare sul quadro strumenti.
Alcune anomalie possono essere risolte
direttamente, ad esempio una porta aperta o
l'inizio di saturazione del filtro antiparticolato.
Per qualsiasi altra anomalia, ad esempio
un’anomalia del sistema di segnalazione
pneumatici sgonfi, effettuare (3).
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Sono state rilevate una o più anomalie minori,
senza spia specifica.
Identificare la causa dell'anomalia mediante il
messaggio che appare sul quadro strumenti, poi
eseguire (3).
Fissa, accompagnata dalla
visualizzazione del messaggio “Anomalia freno di stazionamento".
Il disinserimento automatico del freno di
stazionamento elettrico non è disponibile:
Eseguire (2).
Spia Service accesa fissa e chiave
di manutenzione lampeggiante,
quindi fissa.
La data del tagliando è stata superata.
Il tagliando deve essere effettuato appena
possibile.
Solo con motorizzazioni diesel BlueHDi.
Pre-riscaldamento motore (Diesel)Accesa temporaneamente (fino a circa 30 secondi in condizioni
meteorologiche avverse).
All'inserimento del contatto, se le condizioni
meteo e la temperatura del motore lo rendono
necessario.
Attendere lo spegnimento della spia prima di
avviare il motore.
Quando la spia si spegne, l'avviamento è
immediato se tiene premuto:
–

il pedale della frizione con cambio manuale;
–


il pedale del freno con cambio automatico.
Se il motore non si avvia, effettuare nuovamente
la richiesta di avviamento motore tenendo
premuto il pedale del freno.
Livello minimo del carburanteFissa, con il livello di riserva visualizzato
in rosso, accompagnata da un segnale acustico e da un messaggio.
Alla prima accensione, nel serbatoio restano
circa 6 litri di carburante (riserva).
L'allarme è ripetuto ad ogni avviamento del
motore fino all’effettuazione di un rifornimento di
carburante ed aumenta di frequenza quando il
livello scende ulteriormente e diventa prossimo
allo zero.
Effettuare al più presto un rabbocco di
carburante per evitare la panne.
Evitare che il serbatoio del carburante
rimanga completamente vuoto, in quanto ciò
potrebbe danneggiare i sistemi antinquinamento
e d'iniezione.
Sistema di autodiagnosi del motoreLampeggiante.
Anomalia del sistema di controllo motore.
Rischio di danni irreversibili al catalizzatore.
È necessario eseguire la procedura (2).
Fissa.
Anomalia del sistema antinquinamento.
La spia deve spegnersi all'avviamento del
motore.
Eseguire la procedura (3) al più presto.
AdBlue® (BlueHDi)Accesa per circa 30 secondi all'avviamento del veicolo, accompagnata
da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 2.400 e
800

km.
Effettuare un rabbocco di AdBlue
®.

14
Strumenti di bordo

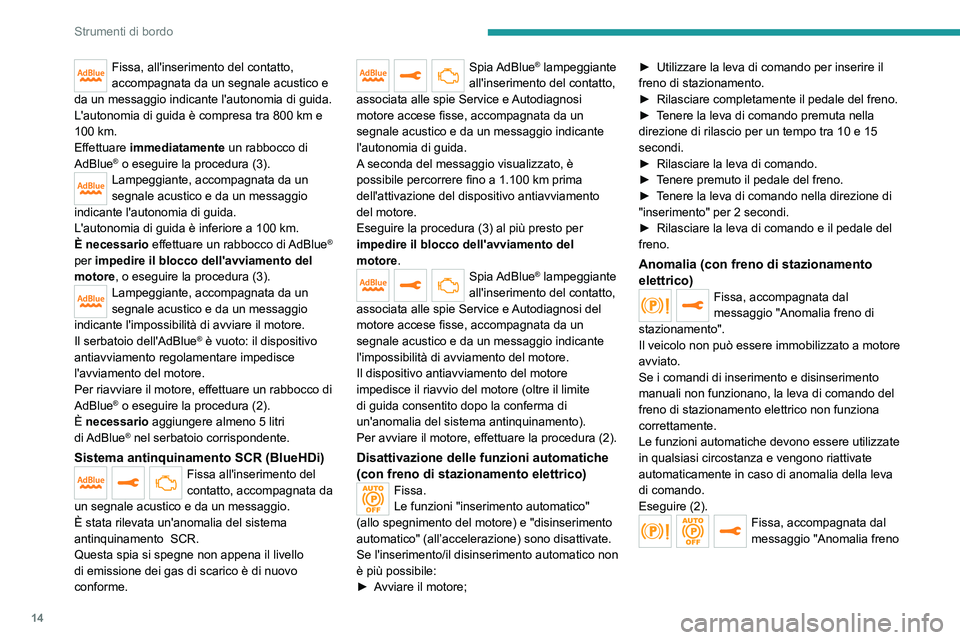

Fissa, all'inserimento del contatto,
accompagnata da un segnale acustico e
da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 800 km e
100

km.
Effettuare immediatamente un rabbocco di
AdBlue
® o eseguire la procedura (3).Lampeggiante, accompagnata da un
segnale acustico e da un messaggio
indicante l'autonomia di guida.
L'autonomia di guida è inferiore a 100
km.
È necessario effettuare un rabbocco di AdBlue
®
per impedire il blocco dell'avviamento del
motore, o eseguire la procedura (3).
Lampeggiante, accompagnata da un
segnale acustico e da un messaggio
indicante l'impossibilità di avviare il motore.
Il serbatoio dell'AdBlue
® è vuoto: il dispositivo
antiavviamento regolamentare impedisce
l'avviamento del motore.
Per riavviare il motore, effettuare un rabbocco di
AdBlue
® o eseguire la procedura (2).
È necessario aggiungere almeno 5 litri
di

AdBlue
® nel serbatoio corrispondente.
Sistema antinquinamento SCR (BlueHDi)Fissa all'inserimento del
contatto, accompagnata da
un segnale acustico e da un messaggio.
È stata rilevata un'anomalia del sistema
antinquinamento

SCR.
Questa spia si spegne non appena il livello
di emissione dei gas di scarico è di nuovo
conforme.
Spia AdBlue® lampeggiante
all'inserimento del contatto,
associata alle spie Service e Autodiagnosi
motore accese fisse, accompagnata da un
segnale acustico e da un messaggio indicante
l'autonomia di guida.
A seconda del messaggio visualizzato, è
possibile percorrere fino a 1.100

km prima
dell'attivazione del dispositivo antiavviamento
del motore.
Eseguire la procedura (3) al più presto per
impedire il blocco dell'avviamento del
motore.
Spia AdBlue® lampeggiante
all'inserimento del contatto,
associata alle spie Service e Autodiagnosi del
motore accese fisse, accompagnata da un
segnale acustico e da un messaggio indicante
l'impossibilità di avviamento del motore.
Il dispositivo antiavviamento del motore
impedisce il riavvio del motore (oltre il limite
di guida consentito dopo la conferma di
un'anomalia del sistema antinquinamento).
Per avviare il motore, effettuare la procedura (2).
Disattivazione delle funzioni automatiche
(con freno di stazionamento elettrico)
Fissa.
Le funzioni "inserimento automatico"
(allo spegnimento del motore) e "disinserimento
automatico" (all’accelerazione) sono disattivate.
Se l'inserimento/il disinserimento automatico non
è più possibile:
►

A

vviare il motore; ►

Utilizzare la leva di comando per inserire il
freno di stazionamento.
►

Rilasciare completamente il pedale del freno.
►

T
enere la leva di comando premuta nella
direzione di rilascio per un tempo tra 10 e 15
secondi.
►
Rilasciare la leva di comando.
►

T
enere premuto il pedale del freno.
►
T
enere la leva di comando nella direzione di
"inserimento" per 2 secondi.
►
Rilasciare la leva di comando e il pedale del
freno.
Anomalia (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio "Anomalia freno di
stazionamento".
Il veicolo non può essere immobilizzato a motore
avviato.
Se i comandi di inserimento e disinserimento
manuali non funzionano, la leva di comando del
freno di stazionamento elettrico non funziona
correttamente.
Le funzioni automatiche devono essere utilizzate
in qualsiasi circostanza e vengono riattivate
automaticamente in caso di anomalia della leva
di comando.
Eseguire (2).
Fissa, accompagnata dal
messaggio "Anomalia freno

15
Strumenti di bordo

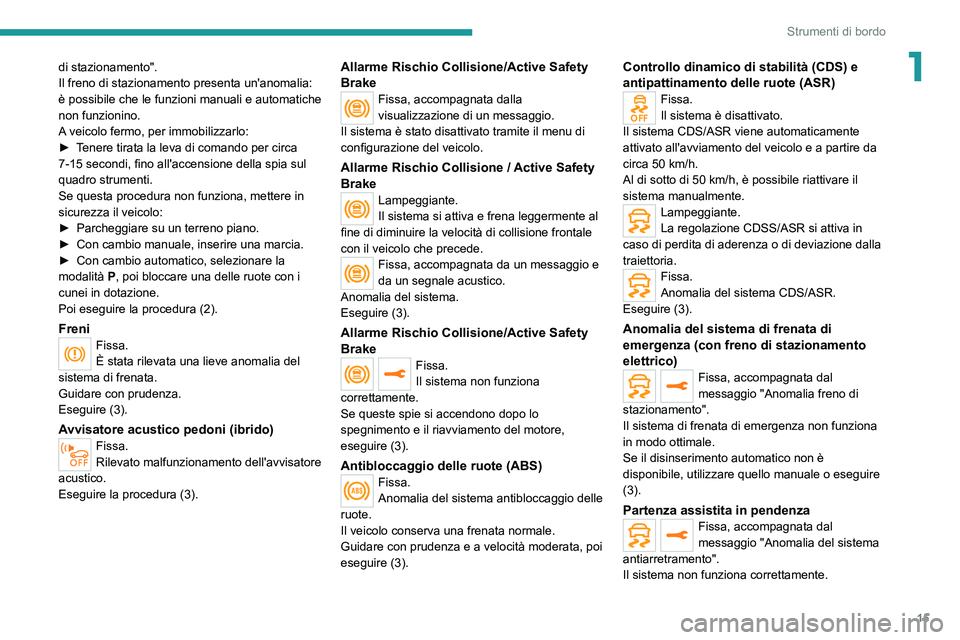

1di stazionamento".
Il freno di stazionamento presenta un'anomalia:
è possibile che le funzioni manuali e automatiche
non funzionino.
A veicolo fermo, per immobilizzarlo:
►
T
enere tirata la leva di comando per circa
7-15 secondi, fino all'accensione della spia sul
quadro strumenti.
Se questa procedura non funziona, mettere in
sicurezza il veicolo:
►

Parcheggiare su un terreno piano.
►


Con cambio manuale, inserire una marcia.
►


Con cambio automatico, selezionare la
modalità


P
, poi bloccare una delle ruote con i
cunei in dotazione.
Poi
eseguire la procedura (2).
FreniFissa.
È stata rilevata una lieve anomalia del
sistema di frenata.
Guidare con prudenza.
Eseguire (3).
Avvisatore acustico pedoni (ibrido)Fissa.
Rilevato malfunzionamento dell'avvisatore
acustico.
Eseguire la procedura (3).
Allarme Rischio Collisione/Active Safety
Brake
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema è stato disattivato tramite il menu di
configurazione del veicolo.
Allarme Rischio Collisione / Active Safety
Brake
Lampeggiante.
Il sistema si attiva e frena leggermente al
fine di diminuire la velocità di collisione frontale
con il veicolo che precede.
Fissa, accompagnata da un messaggio e
da un segnale acustico.
Anomalia del sistema.
Eseguire (3).
Allarme Rischio Collisione/Active Safety
Brake
Fissa.
Il sistema non funziona
correttamente.
Se queste spie si accendono dopo lo
spegnimento e il riavviamento del motore,
eseguire (3).
Antibloccaggio delle ruote (ABS)Fissa.
Anomalia del sistema antibloccaggio delle
ruote.
Il veicolo conserva una frenata normale.
Guidare con prudenza e a velocità moderata, poi
eseguire (3).
Controllo dinamico di stabilità (CDS) e
antipattinamento delle ruote (ASR)
Fissa.
Il sistema è disattivato.
Il sistema CDS/ASR viene automaticamente
attivato all'avviamento del veicolo e a partire da
circa 50 km/h.
Al di sotto di 50
km/h, è possibile riattivare il
sistema manualmente.
Lampeggiante.
La regolazione CDSS/ASR si attiva in
caso di perdita di aderenza o di deviazione dalla
traiettoria.
Fissa.
Anomalia del sistema CDS/ASR.
Eseguire (3).
Anomalia del sistema di frenata di
emergenza (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio "Anomalia freno di
stazionamento".
Il sistema di frenata di emergenza non funziona
in modo ottimale.
Se il disinserimento automatico non è
disponibile, utilizzare quello manuale o eseguire
(3).
Partenza assistita in pendenzaFissa, accompagnata dal
messaggio "Anomalia del sistema
antiarretramento".
Il sistema non funziona correttamente.

16
Strumenti di bordo

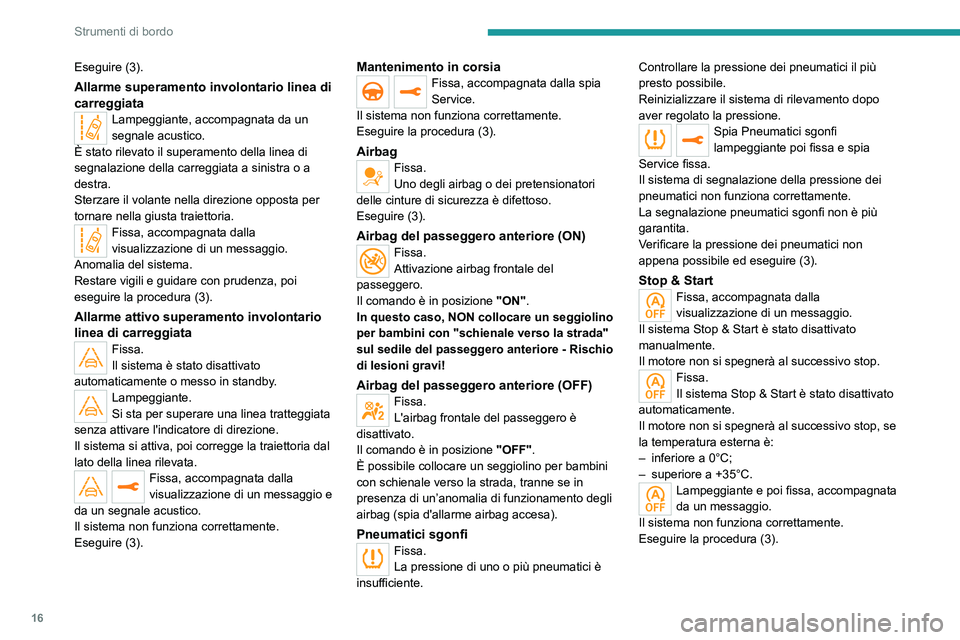

Eseguire (3).
Allarme superamento involontario linea di
carreggiata
Lampeggiante, accompagnata da un
segnale acustico.
È stato rilevato il superamento della linea di
segnalazione della carreggiata a sinistra o a
destra.
Sterzare il volante nella direzione opposta per
tornare nella giusta traiettoria.
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Anomalia del sistema.
Restare vigili e guidare con prudenza, poi
eseguire la procedura (3).
Allarme attivo superamento involontario
linea di carreggiata
Fissa.
Il sistema è stato disattivato
automaticamente o messo in standby.
Lampeggiante.
Si sta per superare una linea tratteggiata
senza attivare l'indicatore di direzione.
Il sistema si attiva, poi corregge la traiettoria dal
lato della linea rilevata.
Fissa, accompagnata dalla
visualizzazione di un messaggio e
da un segnale acustico.
Il sistema non funziona correttamente.
Eseguire (3).
Mantenimento in corsiaFissa, accompagnata dalla spia
Service.
Il sistema non funziona correttamente.
Eseguire la procedura (3).
AirbagFissa.
Uno degli airbag o dei pretensionatori
delle cinture di sicurezza è difettoso.
Eseguire (3).
Airbag del passeggero anteriore (ON)Fissa.
Attivazione airbag frontale del
passeggero.
Il comando è in posizione "ON".
In questo caso, NON collocare un seggiolino
per bambini con "schienale verso la strada"
sul sedile del passeggero anteriore - Rischio
di lesioni gravi!
Airbag del passeggero anteriore (OFF)Fissa.
L'airbag frontale del passeggero è
disattivato.
Il comando è in posizione "OFF".
È possibile collocare un seggiolino per bambini
con schienale verso la strada, tranne se in
presenza di un’anomalia di funzionamento degli
airbag (spia d'allarme airbag accesa).
Pneumatici sgonfiFissa.
La pressione di uno o più pneumatici è
insufficiente. Controllare la pressione dei pneumatici il più
presto possibile.
Reinizializzare il sistema di rilevamento dopo
aver regolato la pressione.
Spia Pneumatici sgonfi
lampeggiante poi fissa e spia
Service fissa.
Il sistema di segnalazione della pressione dei
pneumatici non funziona correttamente.
La segnalazione pneumatici sgonfi non è più
garantita.
Verificare la pressione dei pneumatici non
appena possibile ed eseguire (3).
Stop & StartFissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema Stop & Start è stato disattivato
manualmente.
Il motore non si spegnerà al successivo stop.
Fissa.
Il sistema Stop & Start è stato disattivato
automaticamente.
Il motore non si spegnerà al successivo stop, se
la temperatura esterna è:
–

inferiore a 0°C;
–


superiore a +35°C.
Lampeggiante e poi fissa, accompagnata
da un messaggio.
Il sistema non funziona correttamente.
Eseguire la procedura (3).

17
Strumenti di bordo

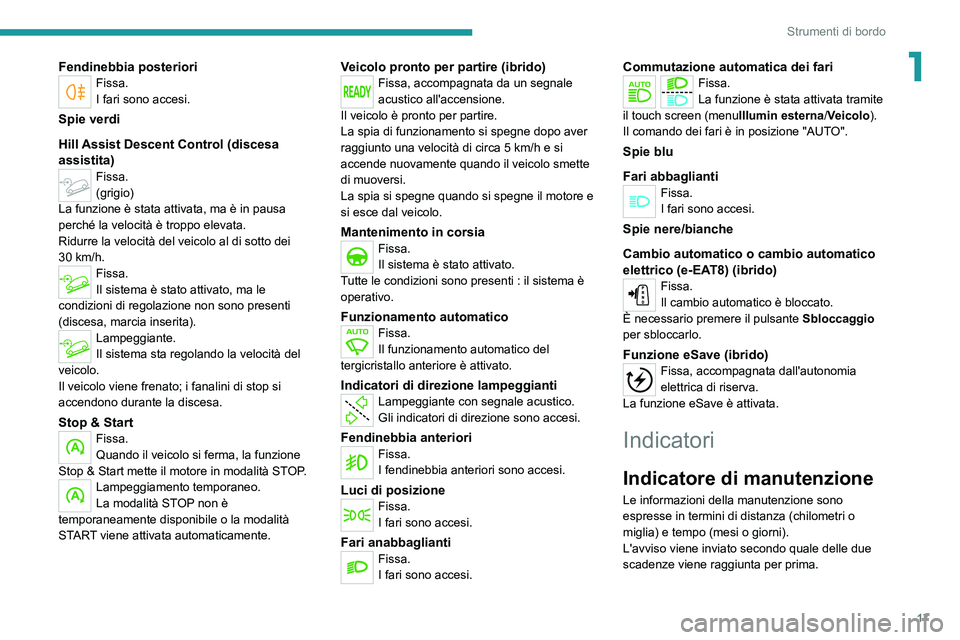

1Fendinebbia posterioriFissa.
I fari sono accesi.
Spie verdi
Hill Assist Descent Control (discesa
assistita)
Fissa.
(grigio)
La funzione è stata attivata, ma è in pausa
perché la velocità è troppo elevata.
Ridurre la velocità del veicolo al di sotto dei
30

km/h.
Fissa.
Il sistema è stato attivato, ma le
condizioni di regolazione non sono presenti
(discesa, marcia inserita).
Lampeggiante.
Il sistema sta regolando la velocità del
veicolo.
Il veicolo viene frenato; i fanalini di stop si
accendono durante la discesa.
Stop & Start
Fissa.
Quando il veicolo si ferma, la funzione
Stop & Start mette il motore in modalità STOP.
Lampeggiamento temporaneo.
La modalità STOP non è
temporaneamente disponibile o la modalità
START viene attivata automaticamente.
Veicolo pronto per partire (ibrido)Fissa, accompagnata da un segnale
acustico all'accensione.
Il veicolo è pronto per partire.
La spia di funzionamento si spegne dopo aver
raggiunto una velocità di circa 5
km/h e si
accende nuovamente quando il veicolo smette
di muoversi.
La spia si spegne quando si spegne il motore e
si esce dal veicolo.
Mantenimento in corsiaFissa.
Il sistema è stato attivato.
Tutte le condizioni sono presenti : il sistema è
operativo.
Funzionamento automaticoFissa.
Il funzionamento automatico del
tergicristallo anteriore è attivato.
Indicatori di direzione lampeggiantiLampeggiante con segnale acustico.
Gli indicatori di direzione sono accesi.
Fendinebbia anterioriFissa.
I fendinebbia anteriori sono accesi.
Luci di posizioneFissa.
I fari sono accesi.
Fari anabbagliantiFissa.
I fari sono accesi.
Commutazione automatica dei fariFissa.
La funzione è stata attivata tramite
il touch screen (menu Illumin esterna/Veicolo).
Il comando dei fari è in posizione "AUTO".
Spie blu
Fari abbaglianti
Fissa.
I fari sono accesi.
Spie nere/bianche
Cambio automatico o cambio automatico
elettrico (e-EAT8) (ibrido)
Fissa.
Il cambio automatico è bloccato.
È necessario premere il pulsante Sbloccaggio
per sbloccarlo.
Funzione eSave (ibrido)Fissa, accompagnata dall'autonomia
elettrica di riserva.
La funzione
eSave è attivata.
Indicatori
Indicatore di manutenzione
Le informazioni della manutenzione sono
espresse in termini di distanza (chilometri o
miglia) e tempo (mesi o giorni).
L'avviso viene inviato secondo quale delle due
scadenze viene raggiunta per prima.

18
Strumenti di bordo

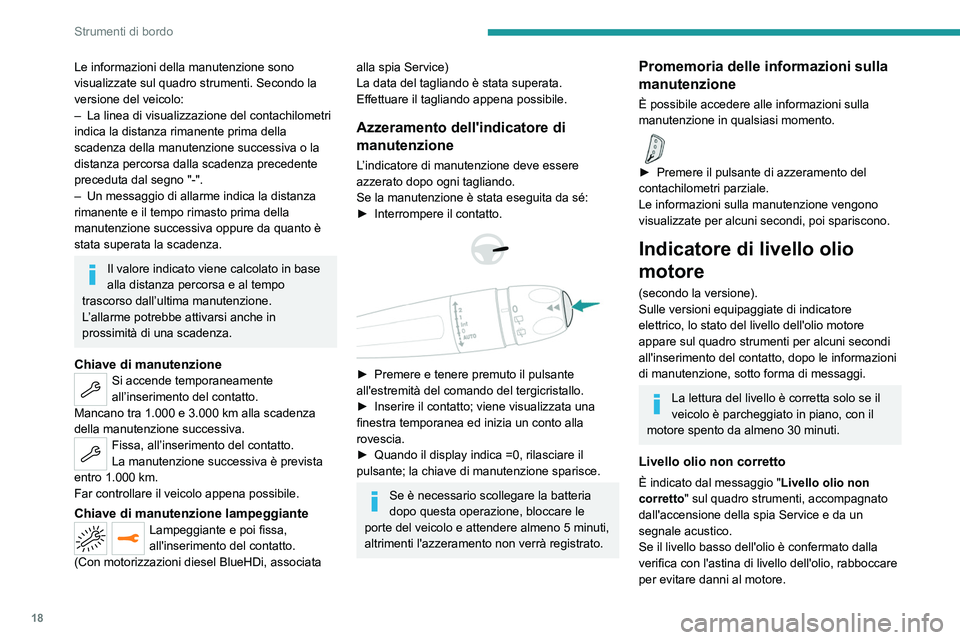

Le informazioni della manutenzione sono
visualizzate sul quadro strumenti. Secondo la
versione del veicolo:
–
La linea di visualizzazione del contachilometri
indica la distanza rimanente prima della
scadenza della manutenzione successiva o la
distanza percorsa dalla scadenza precedente
preceduta dal segno "-".
–


Un messaggio di allarme indica la distanza
rimanente e il tempo rimasto prima della
manutenzione successiva oppure da quanto è
stata superata la scadenza.
Il valore indicato viene calcolato in base
alla distanza percorsa e al tempo
trascorso dall’ultima manutenzione.
L’allarme potrebbe attivarsi anche in
prossimità di una scadenza.
Chiave di manutenzioneSi accende temporaneamente
all’inserimento del contatto.
Mancano tra 1.000 e 3.000
km alla scadenza
della manutenzione successiva.
Fissa, all’inserimento del contatto.
La manutenzione successiva è prevista
entro 1.000
km.
Far controllare il veicolo appena possibile.
Chiave di manutenzione lampeggianteLampeggiante e poi fissa,
all'inserimento del contatto.
(Con motorizzazioni diesel BlueHDi, associata
alla spia Service)
La data del tagliando è stata superata.
Effettuare il tagliando appena possibile.
Azzeramento dell'indicatore di
manutenzione
L’indicatore di manutenzione deve essere
azzerato dopo ogni tagliando.
Se la manutenzione è stata eseguita da sé:
►

Interrompere il contatto.



► Premere e tenere premuto il pulsante
all'estremità del comando del tergicristallo.
►

Inserire il contatto; viene visualizzata una
finestra temporanea ed inizia un conto alla
rovescia.
►


Quando il display indica =0, rilasciare il
pulsante; la chiave di manutenzione sparisce.
Se è necessario scollegare la batteria
dopo questa operazione, bloccare le
porte del veicolo e attendere almeno 5 minuti,
altrimenti l'azzeramento non verrà registrato.
Promemoria delle informazioni sulla
manutenzione
È possibile accedere alle informazioni sulla
manutenzione in qualsiasi momento.

► Premere il pulsante di azzeramento del
contachilometri parziale.
Le informazioni sulla manutenzione vengono
visualizzate per alcuni secondi, poi spariscono.
Indicatore di livello olio
motore
(secondo la versione).
Sulle versioni equipaggiate di indicatore
elettrico, lo stato del livello dell'olio motore
appare sul quadro strumenti per alcuni secondi
all'inserimento del contatto, dopo le informazioni
di manutenzione, sotto forma di messaggi.
La lettura del livello è corretta solo se il
veicolo è parcheggiato in piano, con il
motore spento da almeno 30 minuti.
Livello olio non corretto
È indicato dal messaggio " Livello olio non
corretto" sul quadro strumenti, accompagnato
dall'accensione della spia Service e da un
segnale acustico.
Se il livello basso dell'olio è confermato dalla
verifica con l'astina di livello dell'olio, rabboccare
per evitare danni al motore.
