PEUGEOT 3008 2023 Manual del propietario (in Spanish)

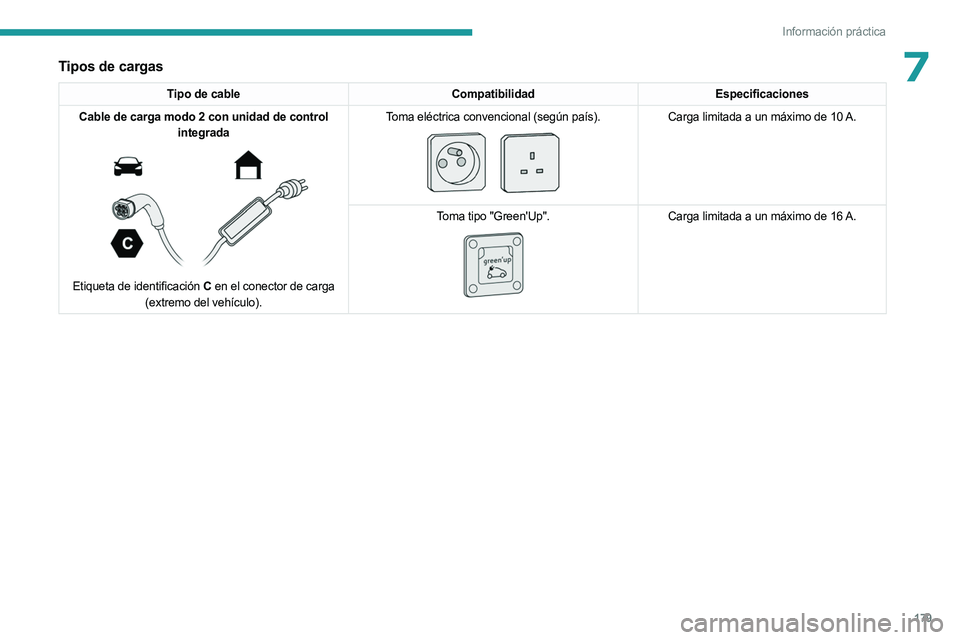

179
Información práctica
7Tipos de cargas
Tipo de cableCompatibilidadEspecificaciones
Cable de carga modo 2 con unidad de control integrada


Etiqueta de identificación C en el conector de carga
(extremo del vehículo). Toma eléctrica convencional (según país).


Carga limitada a un máximo de 10 A.
T
oma tipo "Green'Up".


Carga limitada a un máximo de 16 A.

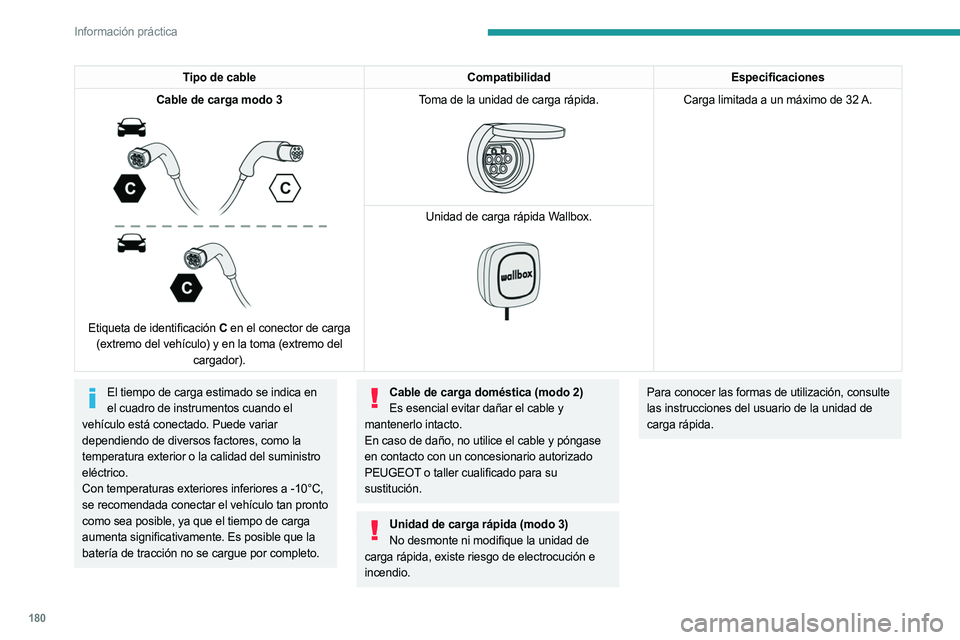

180
Información práctica
Tipo de cableCompatibilidadEspecificaciones
Cable de carga modo 3


Etiqueta de identificación C en el conector de carga
(extremo del vehículo) y en la toma (extremo del cargador). Toma de la unidad de carga rápida.


Carga limitada a un máximo de 32 A.
Unidad de carga rápida W
allbox.


El tiempo de carga estimado se indica en el cuadro de instrumentos cuando el
vehículo está conectado. Puede variar
dependiendo de diversos factores, como la
temperatura exterior o la calidad del suministro
eléctrico.
Con temperaturas exteriores inferiores a -10°C,
se recomendada conectar el vehículo tan pronto
como sea posible, ya que el tiempo de carga
aumenta significativamente. Es posible que la
batería de tracción no se cargue por completo.Cable de carga doméstica (modo 2) Es esencial evitar dañar el cable y
mantenerlo intacto.
En caso de daño, no utilice el cable y póngase
en contacto con un concesionario autorizado
PEUGEOT o taller cualificado para su
sustitución.
Unidad de carga rápida (modo 3)
No desmonte ni modifique la unidad de
carga rápida, existe riesgo de electrocución e
incendio.
Para conocer las formas de utilización, consulte
las instrucciones del usuario de la unidad de
carga rápida.

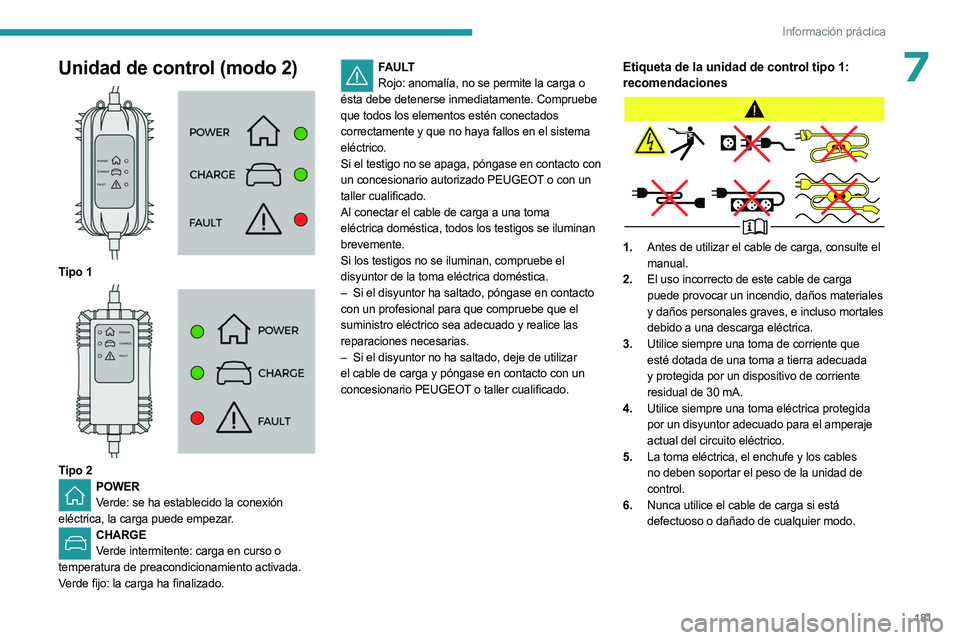

181
Información práctica
7Unidad de control (modo 2)

Tipo 1

Tipo 2POWERVerde: se ha establecido la conexión
eléctrica, la carga puede empezar.
CHARGE Verde intermitente: carga en curso o
temperatura de preacondicionamiento activada.
Verde fijo: la carga ha finalizado.
FAULT Rojo: anomalía, no se permite la carga o
ésta debe detenerse inmediatamente. Compruebe
que todos los elementos estén conectados
correctamente y que no haya fallos en el sistema
eléctrico.
Si el testigo no se apaga, póngase en contacto con
un concesionario autorizado PEUGEOT o con un
taller cualificado.
Al conectar el cable de carga a una toma
eléctrica doméstica, todos los testigos se iluminan
brevemente.
Si los testigos no se iluminan, compruebe el
disyuntor de la toma eléctrica doméstica.
–

Si el disyuntor ha saltado, póngase en contacto

con un profesional para que compruebe que el
suministro eléctrico sea adecuado y realice las
reparaciones necesarias.
–

Si el disyuntor no ha saltado, deje de utilizar

el cable de carga y póngase en contacto con un
concesionario PEUGEOT o taller cualificado.Etiqueta de la unidad de control tipo 1:
recomendaciones
1. Antes de utilizar el cable de carga, consulte el
manual.
2. El uso incorrecto de este cable de carga
puede provocar un incendio, daños materiales
y daños personales graves, e incluso mortales
debido a una descarga eléctrica.
3. Utilice siempre una toma de corriente que
esté dotada de una toma a tierra adecuada
y protegida por un dispositivo de corriente
residual de 30 mA.
4. Utilice siempre una toma eléctrica protegida
por un disyuntor adecuado para el amperaje
actual del circuito eléctrico.
5. La toma eléctrica, el enchufe y los cables
no deben soportar el peso de la unidad de
control.
6. Nunca utilice el cable de carga si está
defectuoso o dañado de cualquier modo.

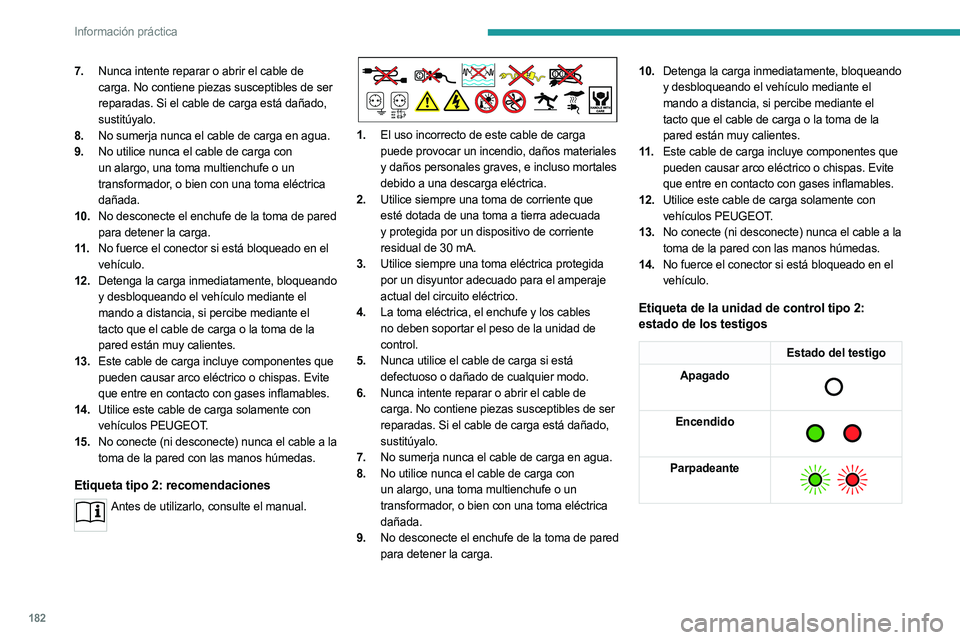

182
Información práctica
7.Nunca intente reparar o abrir el cable de
carga. No contiene piezas susceptibles de ser
reparadas. Si el cable de carga está dañado,
sustitúyalo.
8. No sumerja nunca el cable de carga en agua.
9. No utilice nunca el cable de carga con
un alargo, una toma multienchufe o un
transformador, o bien con una toma eléctrica
dañada.
10. No desconecte el enchufe de la toma de pared
para detener la carga.
11 . No fuerce el conector si está bloqueado en el
vehículo.
12. Detenga la carga inmediatamente, bloqueando
y desbloqueando el vehículo mediante el
mando a distancia, si percibe mediante el
tacto que el cable de carga o la toma de la
pared están muy calientes.
13. Este cable de carga incluye componentes que
pueden causar arco eléctrico o chispas. Evite
que entre en contacto con gases inflamables.
14. Utilice este cable de carga solamente con
vehículos PEUGEOT.
15. No conecte (ni desconecte) nunca el cable a la
toma de la pared con las manos húmedas.
Etiqueta tipo 2: recomendaciones
Antes de utilizarlo, consulte el manual.
1.El uso incorrecto de este cable de carga
puede provocar un incendio, daños materiales
y daños personales graves, e incluso mortales
debido a una descarga eléctrica.
2. Utilice siempre una toma de corriente que
esté dotada de una toma a tierra adecuada
y protegida por un dispositivo de corriente
residual de 30 mA.
3. Utilice siempre una toma eléctrica protegida
por un disyuntor adecuado para el amperaje
actual del circuito eléctrico.
4. La toma eléctrica, el enchufe y los cables
no deben soportar el peso de la unidad de
control.
5. Nunca utilice el cable de carga si está
defectuoso o dañado de cualquier modo.
6. Nunca intente reparar o abrir el cable de
carga. No contiene piezas susceptibles de ser
reparadas. Si el cable de carga está dañado,
sustitúyalo.
7. No sumerja nunca el cable de carga en agua.
8. No utilice nunca el cable de carga con
un alargo, una toma multienchufe o un
transformador, o bien con una toma eléctrica
dañada.
9. No desconecte el enchufe de la toma de pared
para detener la carga. 10.
Detenga la carga inmediatamente, bloqueando
y desbloqueando el vehículo mediante el
mando a distancia, si percibe mediante el
tacto que el cable de carga o la toma de la
pared están muy calientes.
11 . Este cable de carga incluye componentes que
pueden causar arco eléctrico o chispas. Evite
que entre en contacto con gases inflamables.
12. Utilice este cable de carga solamente con
vehículos PEUGEOT.
13. No conecte (ni desconecte) nunca el cable a la
toma de la pared con las manos húmedas.
14. No fuerce el conector si está bloqueado en el
vehículo.
Etiqueta de la unidad de control tipo 2:
estado de los testigos
Estado del testigo
Apagado

Encendido

Parpadeante

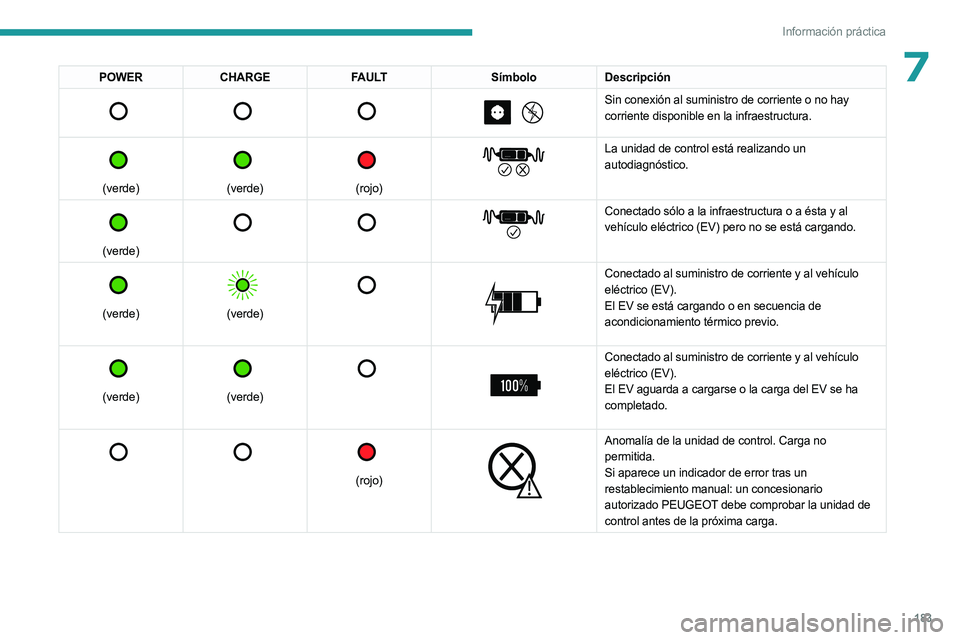

183
Información práctica
7POWERCHARGE FAULT SímboloDescripción

Sin conexión al suministro de corriente o no hay
corriente disponible en la infraestructura.


(verde)


(verde)


(rojo)


La unidad de control está realizando un
autodiagnóstico.


(verde)


Conectado sólo a la infraestructura o a ésta y al
vehículo eléctrico (EV) pero no se está cargando.


(verde)


(verde)



Conectado al suministro de corriente y al vehículo
eléctrico (EV).
El EV se está cargando o en secuencia de
acondicionamiento térmico previo.


(verde)


(verde)



Conectado al suministro de corriente y al vehículo
eléctrico (EV).
El EV aguarda a cargarse o la carga del EV se ha
completado.


(rojo)


Anomalía de la unidad de control. Carga no
permitida.
Si aparece un indicador de error tras un
restablecimiento manual: un concesionario
autorizado PEUGEOT debe comprobar la unidad de
control antes de la próxima carga.

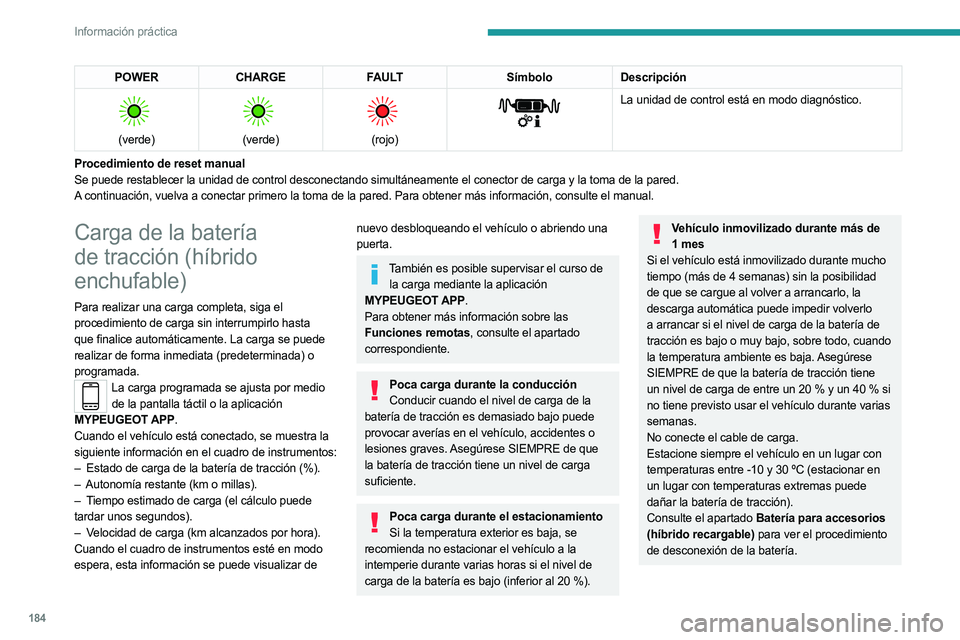

184
Información práctica
POWERCHARGE FAULT SímboloDescripción

(verde)


(verde)


(rojo)


La unidad de control está en modo diagnóstico.
Procedimiento de reset manual
Se puede restablecer la unidad de control desconectando simultáneamen\
te el conector de carga y la toma de la pared.
A continuación, vuelva a conectar primero la toma de la pared. Para ob\
tener más información, consulte el manual.
Carga de la batería
de tracción (híbrido
enchufable)
Para realizar una carga completa, siga el
procedimiento de carga sin interrumpirlo hasta
que finalice automáticamente. La carga se puede
realizar de forma inmediata (predeterminada) o
programada.
La carga programada se ajusta por medio de la pantalla táctil o la aplicación
MYPEUGEOT APP.
Cuando el vehículo está conectado, se muestra la
siguiente información en el cuadro de instrumentos:
–

Estado de carga de la batería de tracción (%).
–


Autonomía restante (km o millas).
–


T

iempo estimado de carga (el cálculo puede
tardar unos segundos).
–

V

elocidad de carga (km alcanzados por hora).
Cuando el cuadro de instrumentos esté en modo
espera, esta información se puede visualizar de
nuevo desbloqueando el vehículo o abriendo una
puerta.
También es posible supervisar el curso de la carga mediante la aplicación
MYPEUGEOT APP.
Para obtener más información sobre las
Funciones remotas, consulte el apartado
correspondiente.
Poca carga durante la conducción Conducir cuando el nivel de carga de la
batería de tracción es demasiado bajo puede
provocar averías en el vehículo, accidentes o
lesiones graves. Asegúrese SIEMPRE de que
la batería de tracción tiene un nivel de carga
suficiente.
Poca carga durante el estacionamiento Si la temperatura exterior es baja, se
recomienda no estacionar el vehículo a la
intemperie durante varias horas si el nivel de
carga de la batería es bajo (inferior al 20
%).
Vehículo inmovilizado durante más de 1 mes
Si el vehículo está inmovilizado durante mucho
tiempo (más de 4
semanas) sin la posibilidad
de que se cargue al volver a arrancarlo, la
descarga automática puede impedir volverlo
a arrancar si el nivel de carga de la batería de
tracción es bajo o muy bajo, sobre todo, cuando
la temperatura ambiente es baja. Asegúrese
SIEMPRE de que la batería de tracción tiene
un nivel de carga de entre un 20
% y un 40 % si
no tiene previsto usar el vehículo durante varias
semanas.
No conecte el cable de carga.
Estacione siempre el vehículo en un lugar con
temperaturas entre -10 y 30 ºC (estacionar en
un lugar con temperaturas extremas puede
dañar la batería de tracción).
Consulte el apartado Batería para accesorios
(híbrido recargable) para ver el procedimiento
de desconexión de la batería.

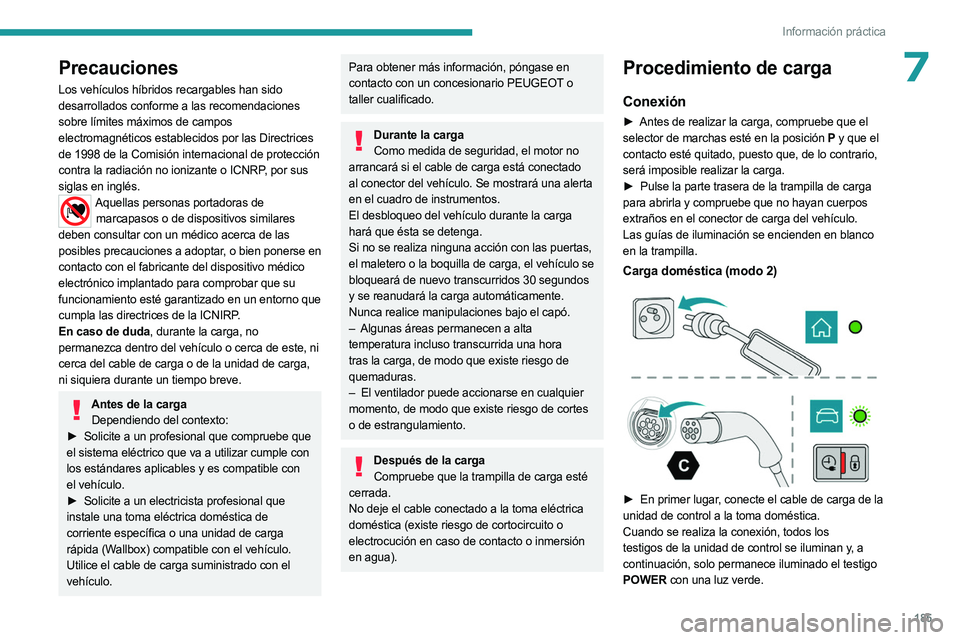

185
Información práctica
7Precauciones
Los vehículos híbridos recargables han sido
desarrollados conforme a las recomendaciones
sobre límites máximos de campos
electromagnéticos establecidos por las Directrices
de 1998 de la Comisión internacional de protección
contra la radiación no ionizante o ICNRP, por sus
siglas en inglés.
Aquellas personas portadoras de marcapasos o de dispositivos similares
deben consultar con un médico acerca de las
posibles precauciones a adoptar, o bien ponerse en
contacto con el fabricante del dispositivo médico
electrónico implantado para comprobar que su
funcionamiento esté garantizado en un entorno que
cumpla las directrices de la ICNIRP.
En caso de duda, durante la carga, no
permanezca dentro del vehículo o cerca de este, ni
cerca del cable de carga o de la unidad de carga,
ni siquiera durante un tiempo breve.
Antes de la carga Dependiendo del contexto:
►

Solicite a un profesional que compruebe que

el sistema eléctrico que va a utilizar cumple con
los estándares aplicables y es compatible con
el vehículo.
►

Solicite a un electricista profesional que

instale una toma eléctrica doméstica de
corriente específica o una unidad de carga
rápida (Wallbox) compatible con el vehículo.
Utilice el cable de carga suministrado con el
vehículo.
Para obtener más información, póngase en
contacto con un concesionario PEUGEOT o
taller cualificado.
Durante la carga Como medida de seguridad, el motor no
arrancará si el cable de carga está conectado
al conector del vehículo. Se mostrará una alerta
en el cuadro de instrumentos.
El desbloqueo del vehículo durante la carga
hará que ésta se detenga.
Si no se realiza ninguna acción con las puertas,
el maletero o la boquilla de carga, el vehículo se
bloqueará de nuevo transcurridos 30 segundos
y se reanudará la carga automáticamente.
Nunca realice manipulaciones bajo el capó.
–

Algunas áreas permanecen a alta

temperatura incluso transcurrida una hora
tras la carga, de modo que existe riesgo de
quemaduras.
–

El ventilador puede accionarse en cualquier

momento, de modo que existe riesgo de cortes
o de estrangulamiento.
Después de la carga Compruebe que la trampilla de carga esté
cerrada.
No deje el cable conectado a la toma eléctrica
doméstica (existe riesgo de cortocircuito o
electrocución en caso de contacto o inmersión
en agua).
Procedimiento de carga
Conexión
► Antes de realizar la carga, compruebe que el
selector de marchas esté en la posición P y que el
contacto esté quitado, puesto que, de lo contrario,
será imposible realizar la carga.
►

Pulse la parte trasera de la trampilla de carga

para abrirla y compruebe que no hayan cuerpos
extraños en el conector de carga del vehículo.
Las guías de iluminación se encienden en blanco
en la trampilla.
Carga doméstica (modo 2)



► En primer lugar , conecte el cable de carga de la
unidad de control a la toma doméstica.
Cuando se realiza la conexión, todos los
testigos de la unidad de control se iluminan y, a
continuación, solo permanece iluminado el testigo
POWER con una luz verde.

186
Información práctica

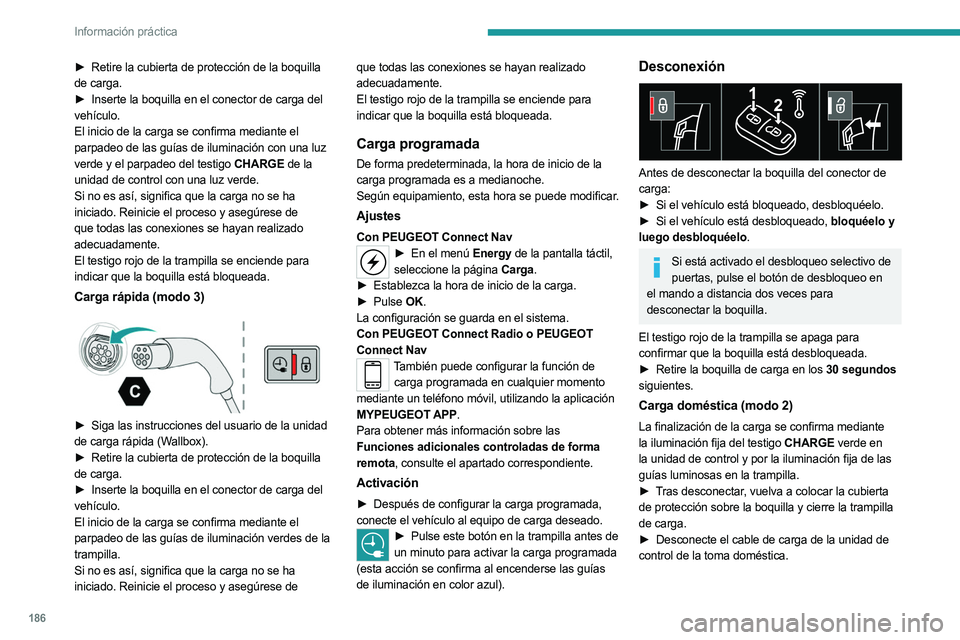

► Retire la cubierta de protección de la boquilla
de carga.
►

Inserte la boquilla en el conector de carga del

vehículo.
El inicio de la carga se confirma mediante el
parpadeo de las guías de iluminación con una luz
verde y el parpadeo del testigo CHARGE de la
unidad de control con una luz verde.
Si no es así, significa que la carga no se ha
iniciado. Reinicie el proceso y asegúrese de
que todas las conexiones se hayan realizado
adecuadamente.
El testigo rojo de la trampilla se enciende para
indicar que la boquilla está bloqueada.
Carga rápida (modo 3)

► Siga las instrucciones del usuario de la unidad
de carga rápida (Wallbox).
►

Retire la cubierta de protección de la boquilla

de carga.
►

Inserte la boquilla en el conector de carga del

vehículo.
El inicio de la carga se confirma mediante el
parpadeo de las guías de iluminación verdes de la
trampilla.
Si no es así, significa que la carga no se ha
iniciado. Reinicie el proceso y asegúrese de que todas las conexiones se hayan realizado
adecuadamente.
El testigo rojo de la trampilla se enciende para
indicar que la boquilla está bloqueada.
Carga programada
De forma predeterminada, la hora de inicio de la
carga programada es a medianoche.
Según equipamiento, esta hora se puede modificar.
Ajustes
Con PEUGEOT Connect Nav► En el menú
Energy de la pantalla táctil,
seleccione la página Carga.
►

Establezca la hora de inicio de la carga.
►


Pulse
OK.
La configuración se guarda en el sistema.
Con PEUGEOT Connect Radio o PEUGEOT
Connect Nav
También puede configurar la función de carga programada en cualquier momento
mediante un teléfono móvil, utilizando la aplicación
MYPEUGEOT APP.
Para obtener más información sobre las
Funciones adicionales controladas de forma
remota, consulte el apartado correspondiente.
Activación
► Después de configurar la carga programada,
conecte el vehículo al equipo de carga deseado.
► Pulse este botón en la trampilla antes de
un minuto para activar la carga programada
(esta acción se confirma al encenderse las guías
de iluminación en color azul).
Desconexión

Antes de desconectar la boquilla del conector de
carga:
►

Si el vehículo está bloqueado, desbloquéelo.
►


Si el vehículo está desbloqueado,
bloquéelo y
luego desbloquéelo.
Si está activado el desbloqueo selectivo de puertas, pulse el botón de desbloqueo en
el mando a distancia dos veces para
desconectar la boquilla.
El testigo rojo de la trampilla se apaga para
confirmar que la boquilla está desbloqueada.
►

Retire la boquilla de carga en los
30 segundos
siguientes.
Carga doméstica (modo 2)
La finalización de la carga se confirma mediante
la iluminación fija del testigo CHARGE verde en
la unidad de control y por la iluminación fija de las
guías luminosas en la trampilla.
►

T
ras desconectar, vuelva a colocar la cubierta
de protección sobre la boquilla y cierre la trampilla
de carga.
►

Desconecte el cable de carga de la unidad de

control de la toma doméstica.

187
Información práctica

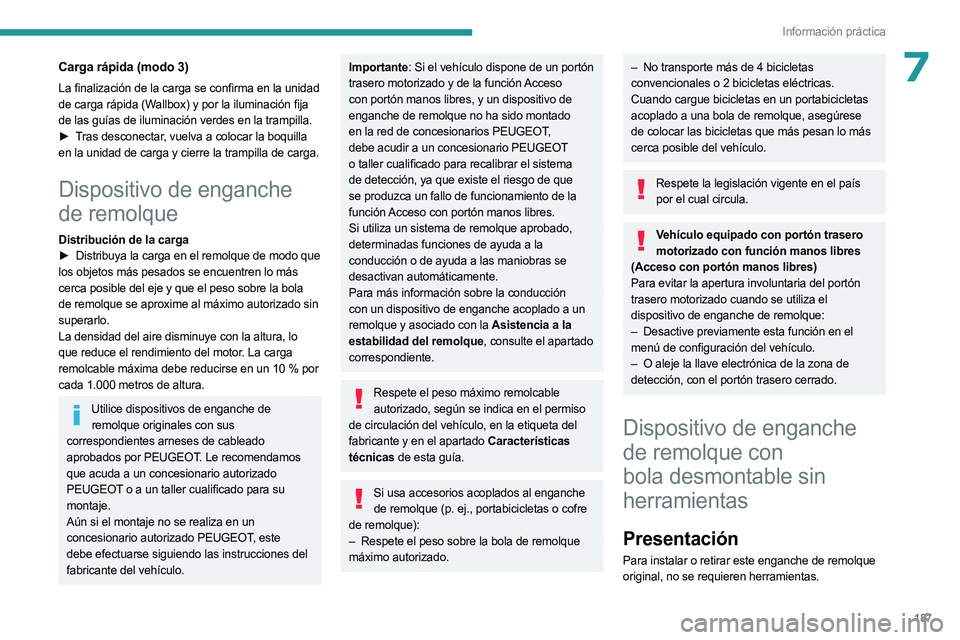

7Carga rápida (modo 3)
La finalización de la carga se confirma en la unidad
de carga rápida (Wallbox) y por la iluminación fija
de las guías de iluminación verdes en la trampilla.
►
T
ras desconectar, vuelva a colocar la boquilla
en la unidad de carga y cierre la trampilla de carga.
Dispositivo de enganche
de remolque
Distribución de la carga
► Distribuya la carga en el remolque de modo que
los objetos más pesados se encuentren lo más
cerca posible del eje y que el peso sobre la bola
de remolque se aproxime al máximo autorizado sin
superarlo.
La densidad del aire disminuye con la altura, lo
que reduce el rendimiento del motor. La carga
remolcable máxima debe reducirse en un 10
% por
cada 1.000 metros de altura.
Utilice dispositivos de enganche de remolque originales con sus
correspondientes arneses de cableado
aprobados por PEUGEOT. Le recomendamos
que acuda a un concesionario autorizado
PEUGEOT o a un taller cualificado para su
montaje.
Aún si el montaje no se realiza en un
concesionario autorizado PEUGEOT, este
debe efectuarse siguiendo las instrucciones del
fabricante del vehículo.
Importante: Si el vehículo dispone de un portón
trasero motorizado y de la función Acceso
con portón manos libres, y un dispositivo de
enganche de remolque no ha sido montado
en la red de concesionarios PEUGEOT,
debe acudir a un concesionario PEUGEOT
o taller cualificado para recalibrar el sistema
de detección, ya que existe el
riesgo de que
se produzca un fallo de funcionamiento de la
función Acceso con portón manos libres.
Si utiliza un sistema de remolque aprobado,
determinadas funciones de ayuda a la
conducción o de ayuda a las maniobras se
desactivan automáticamente.
Para más información sobre la conducción
con un dispositivo de enganche acoplado a un
remolque y asociado con la Asistencia a la
estabilidad del remolque, consulte el apartado
correspondiente.
Respete el peso máximo remolcable autorizado, según se indica en el permiso
de circulación del vehículo, en la etiqueta del
fabricante y en el apartado Características
técnicas de esta guía.
Si usa accesorios acoplados al enganche de remolque (p. ej., portabicicletas o cofre
de remolque):
–

Respete el peso sobre la bola de remolque

máximo autorizado.
– No transporte más de 4 bicicletas
convencionales o 2 bicicletas eléctricas.
Cuando cargue bicicletas en un portabicicletas
acoplado a una bola de remolque, asegúrese
de colocar las bicicletas que más pesan lo más
cerca posible del vehículo.
Respete la legislación vigente en el país por el cual circula.
Vehículo equipado con portón trasero motorizado con función manos libres
(Acceso con portón manos libres)
Para evitar la apertura involuntaria del portón
trasero motorizado cuando se utiliza el
dispositivo de enganche de remolque:
–

Desactive previamente esta función en el

menú de configuración del vehículo.
–

O aleje la llave electrónica de la zona de

detección, con el portón trasero cerrado.
Dispositivo de enganche
de remolque con
bola desmontable sin
herramientas
Presentación
Para instalar o retirar este enganche de remolque
original, no se requieren herramientas.

188
Información práctica

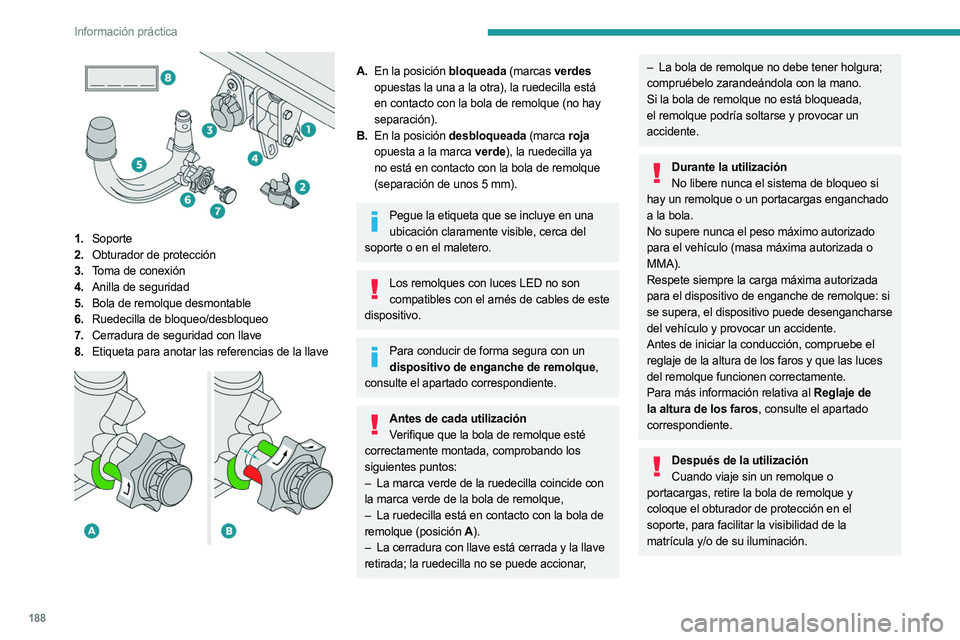

1.Soporte
2. Obturador de protección
3. Toma de conexión
4. Anilla de seguridad
5. Bola de remolque desmontable
6. Ruedecilla de bloqueo/desbloqueo
7. Cerradura de seguridad con llave
8. Etiqueta para anotar las referencias de la llave


A.En la posición bloqueada (marcas verdes
opuestas la una a la otra), la ruedecilla está
en contacto con la bola de remolque (no hay
separación).
B. En la posición desbloqueada (marca roja
opuesta a la marca verde), la ruedecilla ya
no está en contacto con la bola de remolque
(separación de unos 5
mm).
Pegue la etiqueta que se incluye en una ubicación claramente visible, cerca del
soporte o en el maletero.
Los remolques con luces LED no son compatibles con el arnés de cables de este
dispositivo.
Para conducir de forma segura con un dispositivo de enganche de remolque,
consulte el apartado correspondiente.
Antes de cada utilización Verifique que la bola de remolque esté
correctamente montada, comprobando los
siguientes puntos:
–

La marca verde de la ruedecilla coincide con

la marca verde de la bola de remolque,
–

La ruedecilla está en contacto con la bola de

remolque (posición A ).
–

La cerradura con llave está cerrada y la llave

retirada; la ruedecilla no se puede accionar,
– La bola de remolque no debe tener holgura;
compruébelo zarandeándola con la mano.
Si la bola de remolque no está bloqueada,
el remolque podría soltarse y provocar un
accidente.
Durante la utilización No libere nunca el sistema de bloqueo si
hay un remolque o un portacargas enganchado
a la bola.
No supere nunca el peso máximo autorizado
para el vehículo (masa máxima autorizada o
MMA).
Respete siempre la carga máxima autorizada
para el dispositivo de enganche de remolque: si
se supera, el dispositivo puede desengancharse
del vehículo y provocar un accidente.
Antes de iniciar la conducción, compruebe el
reglaje de la altura de los faros y que las luces
del remolque funcionen correctamente.
Para más información relativa al Reglaje de
la altura de los faros, consulte el apartado
correspondiente.
Después de la utilización Cuando viaje sin un remolque o
portacargas, retire la bola de remolque y
coloque el obturador de protección en el
soporte, para facilitar la visibilidad de la
matrícula y/o de su iluminación.
