Page 321 of 566

319
3008-2_es_Chap08_en cas-de-panne_ed01-2016
Desmontaje de una rueda
* Modo P para la caja de velocidades
automática.
Lista de las operaciones
Estacionamiento del vehículo
Inmovilice el vehículo en un lugar
donde no obstaculice la circulación. El
suelo debe ser horizontal, estable y no
deslizante.
Tense el freno de estacionamiento,
salvo si está programado en modo
automático. Corte el contacto e
introduzca la primera marcha* para
bloquear las ruedas.
Verifique que los testigos de freno de
estacionamiento están encendidos de
manera fija en el cuadro de a bordo.
Asegúrese siempre de que los
ocupantes hayan salido del vehículo
y se encuentren en una zona que
garantice su seguridad.
Si es necesario, coloque una cala bajo
la rueda diagonalmente opuesta a la
que vaya a cambiar.
Nunca se sitúe debajo de un vehículo
elevado mediante un gato; utilice una
borriqueta.
F
R
etire el protector de los tornillos de rueda
con el útil 7
(según equipamiento).
F
M
onte el adaptador antirrobo 2 en la llave
desmonta-ruedas 5
para aflojar el tornillo
antirrobo.
F
A
floje los demás tornillos utilizando solo la
llave desmonta-ruedas 5 .
Rueda con embellecedor
Al desmontar la rueda, suelte
previamente el embellecedor con la
llave desmonta-ruedas tirando de ella a
la altura del paso de la válvula.
Al volver a montar la rueda , monte
el embellecedor comenzando por
colocar su muesca frente a la válvula y
presione en su contorno con la palma
de la mano.
8
En caso de avería

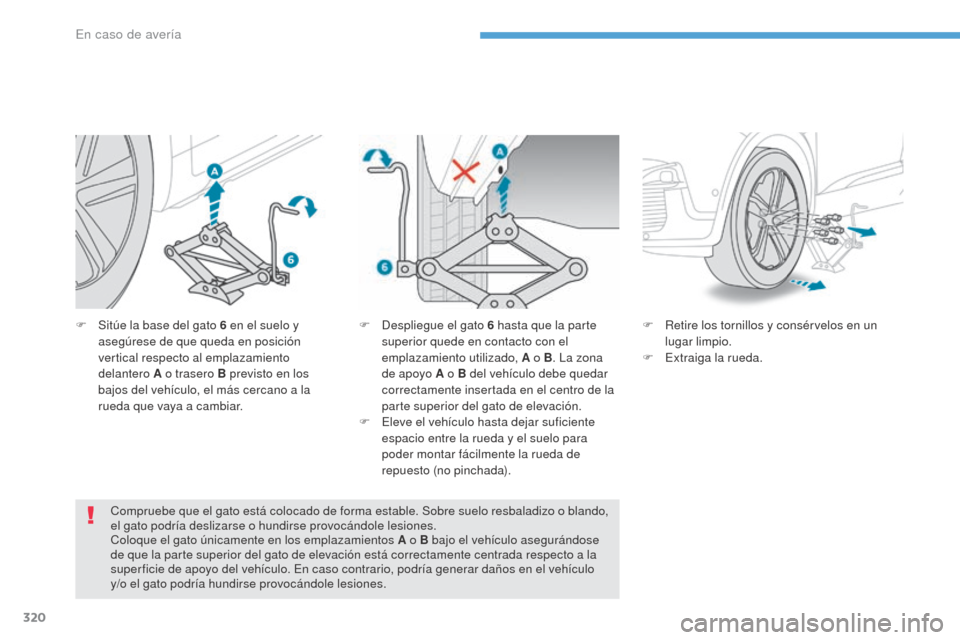

Page 322 of 566

320
3008-2_es_Chap08_en cas-de-panne_ed01-2016
F Sitúe la base del gato 6 en el suelo y
asegúrese de que queda en posición
vertical respecto al emplazamiento
delantero A o trasero B previsto en los
bajos del vehículo, el más cercano a la
rueda que vaya a cambiar.
Compruebe que el gato está colocado de forma estable. Sobre suelo resbaladizo o blando,
el gato podría deslizarse o hundirse provocándole lesiones.
Coloque el gato únicamente en los emplazamientos A o B bajo el vehículo asegurándose
de que la parte superior del gato de elevación está correctamente centrada respecto a la
super ficie de apoyo del vehículo. En caso contrario, podría generar daños en el vehículo
y/o el gato podría hundirse provocándole lesiones. F
R etire los tornillos y consérvelos en un
lugar limpio.
F
E
xtraiga la rueda.
F
D espliegue el gato 6 hasta que la parte
superior quede en contacto con el
emplazamiento utilizado, A o B . La zona
de apoyo A o B del vehículo debe quedar
correctamente insertada en el centro de la
parte superior del gato de elevación.
F
E
leve el vehículo hasta dejar suficiente
espacio entre la rueda y el suelo para
poder montar fácilmente la rueda de
repuesto (no pinchada).
En caso de avería

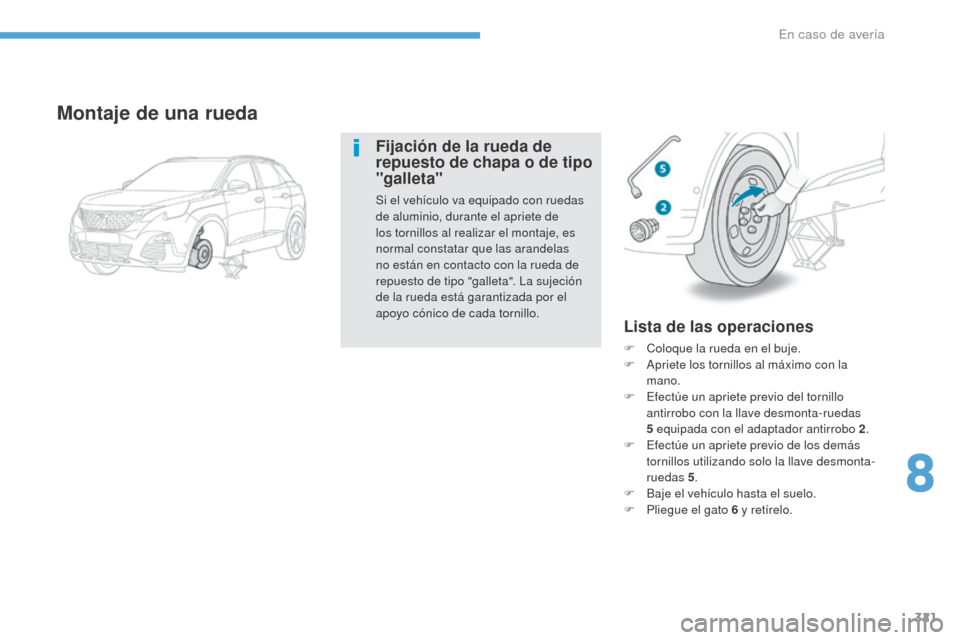

Page 323 of 566

321
3008-2_es_Chap08_en cas-de-panne_ed01-2016
Lista de las operaciones
F Coloque la rueda en el buje.
F A priete los tornillos al máximo con la
mano.
F
E
fectúe un apriete previo del tornillo
antirrobo con la llave desmonta-ruedas
5
equipada con el adaptador antirrobo 2 .
F
E
fectúe un apriete previo de los demás
tornillos utilizando solo la llave desmonta-
ruedas 5 .
F
B
aje el vehículo hasta el suelo.
F
P
liegue el gato 6 y retírelo.
Montaje de una rueda
Fijación de la rueda de
repuesto de chapa o de tipo
"galleta"
Si el vehículo va equipado con ruedas
de aluminio, durante el apriete de
los tornillos al realizar el montaje, es
normal constatar que las arandelas
no están en contacto con la rueda de
repuesto de tipo "galleta". La sujeción
de la rueda está garantizada por el
apoyo cónico de cada tornillo.
8
En caso de avería

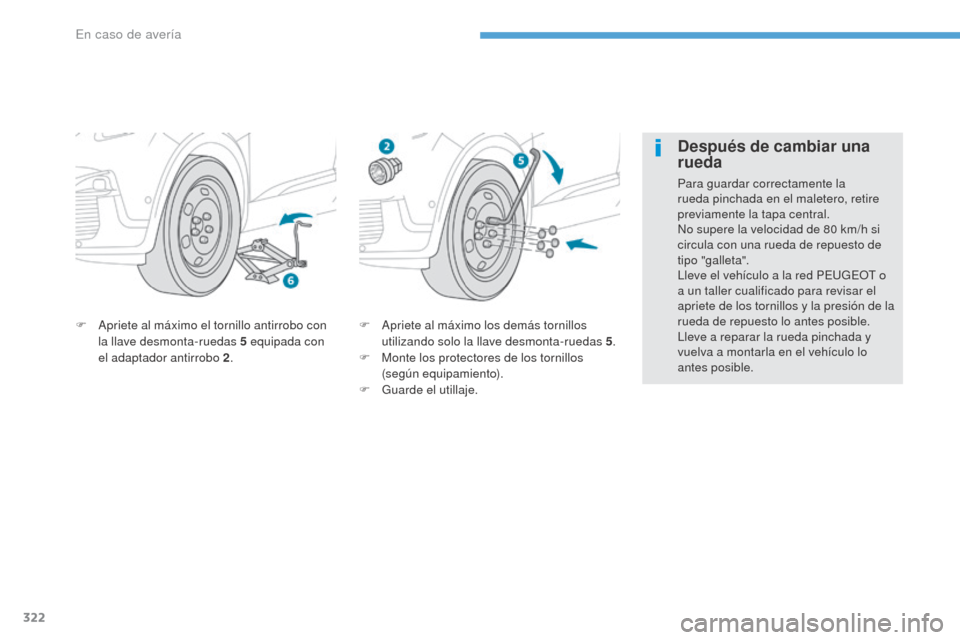

Page 324 of 566

322
3008-2_es_Chap08_en cas-de-panne_ed01-2016
F Apriete al máximo los demás tornillos utilizando solo la llave desmonta-ruedas 5 .
F
M
onte los protectores de los tornillos
(según equipamiento).
F
G
uarde el utillaje.
F
A
priete al máximo el tornillo antirrobo con
la llave desmonta-ruedas 5
equipada con
el adaptador antirrobo 2 .
Después de cambiar una
rueda
Para guardar correctamente la
rueda pinchada en el maletero, retire
previamente la tapa central.
No supere la velocidad de 80
km/h si
circula con una rueda de repuesto de
tipo "galleta".
Lleve el vehículo a la red PEUGEOT o
a un taller cualificado para revisar el
apriete de los tornillos y la presión de la
rueda de repuesto lo antes posible.
Lleve a reparar la rueda pinchada y
vuelva a montarla en el vehículo lo
antes posible.
En caso de avería

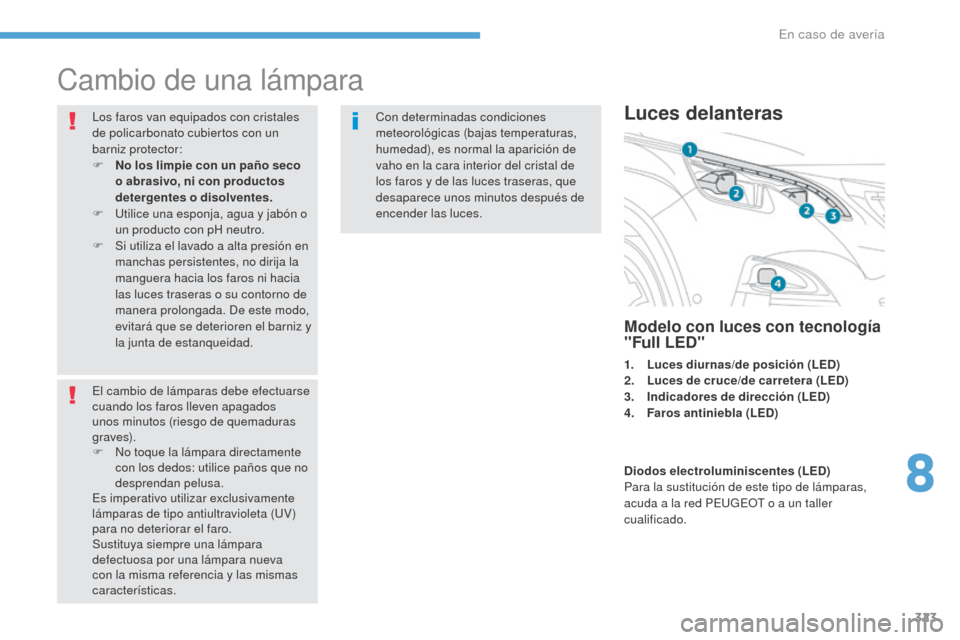

Page 325 of 566

323
3008-2_es_Chap08_en cas-de-panne_ed01-2016
Cambio de una lámpara
Los faros van equipados con cristales
de policarbonato cubiertos con un
barniz protector:
F
N
o los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
F
U
tilice una esponja, agua y jabón o
un producto con pH neutro.
F
S
i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera hacia los faros ni hacia
las luces traseras o su contorno de
manera prolongada. De este modo,
evitará que se deterioren el barniz y
la junta de estanqueidad.
El cambio de lámparas debe efectuarse
cuando los faros lleven apagados
unos minutos (riesgo de quemaduras
g r ave s).
F
N
o toque la lámpara directamente
con los dedos: utilice paños que no
desprendan pelusa.
Es imperativo utilizar exclusivamente
lámparas de tipo antiultravioleta (UV)
para no deteriorar el faro.
Sustituya siempre una lámpara
defectuosa por una lámpara nueva
con la misma referencia y las mismas
características.Luces delanteras
Modelo con luces con tecnología
"Full LED"
1. Luces diurnas/de posición (LED)
2. L uces de cruce/de carretera (LED)
3.
I
ndicadores de dirección (LED)
4.
F
aros antiniebla (LED)
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de
vaho en la cara interior del cristal de
los faros y de las luces traseras, que
desaparece unos minutos después de
encender las luces.
Diodos electroluminiscentes (LED)
Para la sustitución de este tipo de lámparas,
acuda a la red PEUGEOT o a un taller
cualificado.
8
En caso de avería

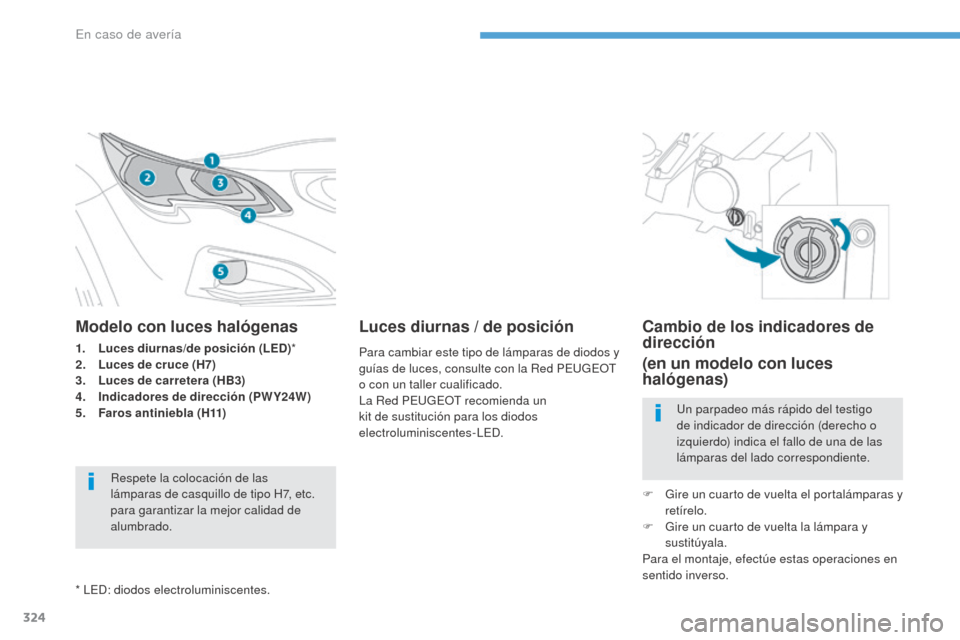

Page 326 of 566

324
3008-2_es_Chap08_en cas-de-panne_ed01-2016
Modelo con luces halógenas
1. Luces diurnas/de posición (LED)*
2. L uces de cruce (H7)
3.
L
uces de carretera (HB3)
4.
I
ndicadores de dirección (PWY24W)
5.
F
aros antiniebla (H11)
Respete la colocación de las
lámparas de casquillo de tipo H7, etc.
para garantizar la mejor calidad de
alumbrado.
* LED: diodos electroluminiscentes.
Luces diurnas / de posición
Para cambiar este tipo de lámparas de diodos y
guías de luces, consulte con la Red PEUGEOT
o con un taller cualificado.
La Red PEUGEOT recomienda un
kit de sustitución para los diodos
electroluminiscentes-LED.
Cambio de los indicadores de
dirección
(en un modelo con luces
halógenas)
Un parpadeo más rápido del testigo
de indicador de dirección (derecho o
izquierdo) indica el fallo de una de las
lámparas del lado correspondiente.
F
G
ire un cuarto de vuelta el portalámparas y
retírelo.
F
G
ire un cuarto de vuelta la lámpara y
sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
En caso de avería

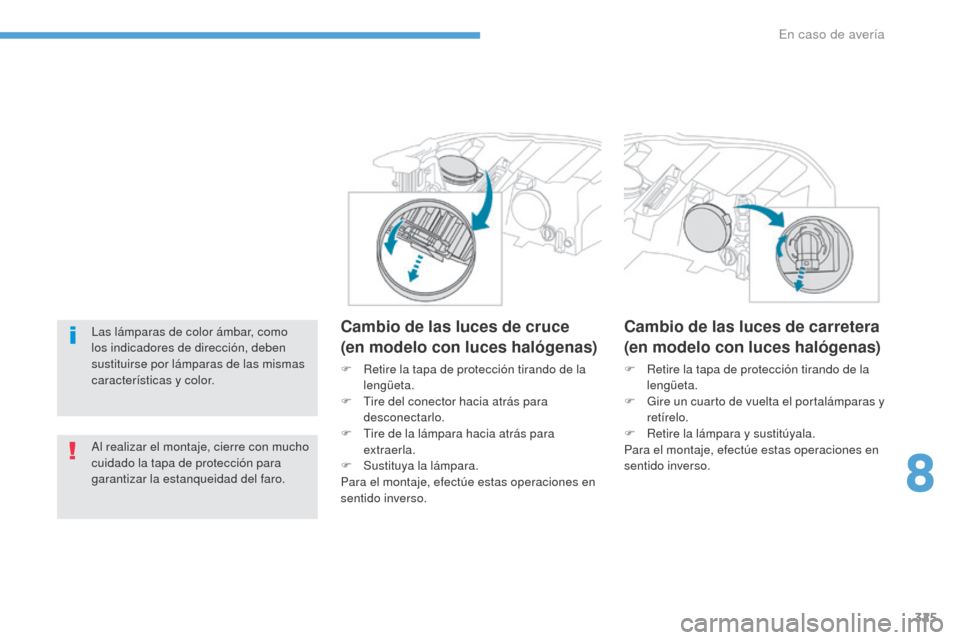

Page 327 of 566

325
3008-2_es_Chap08_en cas-de-panne_ed01-2016
Las lámparas de color ámbar, como
los indicadores de dirección, deben
sustituirse por lámparas de las mismas
características y color.
Al realizar el montaje, cierre con mucho
cuidado la tapa de protección para
garantizar la estanqueidad del faro.Cambio de las luces de cruce
(en modelo con luces halógenas)
F Retire la tapa de protección tirando de la lengüeta.
F
T
ire del conector hacia atrás para
desconectarlo.
F
T
ire de la lámpara hacia atrás para
extraerla.
F
S
ustituya la lámpara.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de las luces de carretera
(en modelo con luces halógenas)
F Retire la tapa de protección tirando de la lengüeta.
F
G
ire un cuarto de vuelta el portalámparas y
retírelo.
F
R
etire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
8
En caso de avería

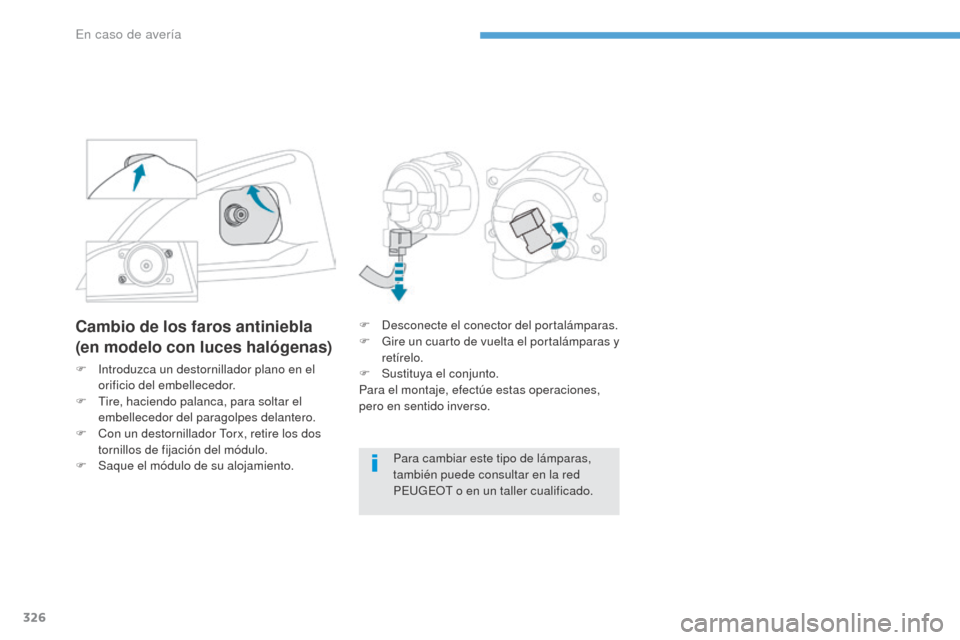

Page 328 of 566

326
3008-2_es_Chap08_en cas-de-panne_ed01-2016
Cambio de los faros antiniebla
(en modelo con luces halógenas)
F Introduzca un destornillador plano en el orificio del embellecedor.
F
T
ire, haciendo palanca, para soltar el
embellecedor del paragolpes delantero.
F
C
on un destornillador Torx, retire los dos
tornillos de fijación del módulo.
F
S
aque el módulo de su alojamiento. F
D
esconecte el conector del portalámparas.
F
G
ire un cuarto de vuelta el portalámparas y
retírelo.
F S ustituya el conjunto.
Para el montaje, efectúe estas operaciones,
pero en sentido inverso.
Para cambiar este tipo de lámparas,
también puede consultar en la red
PEUGEOT o en un taller cualificado.
En caso de avería

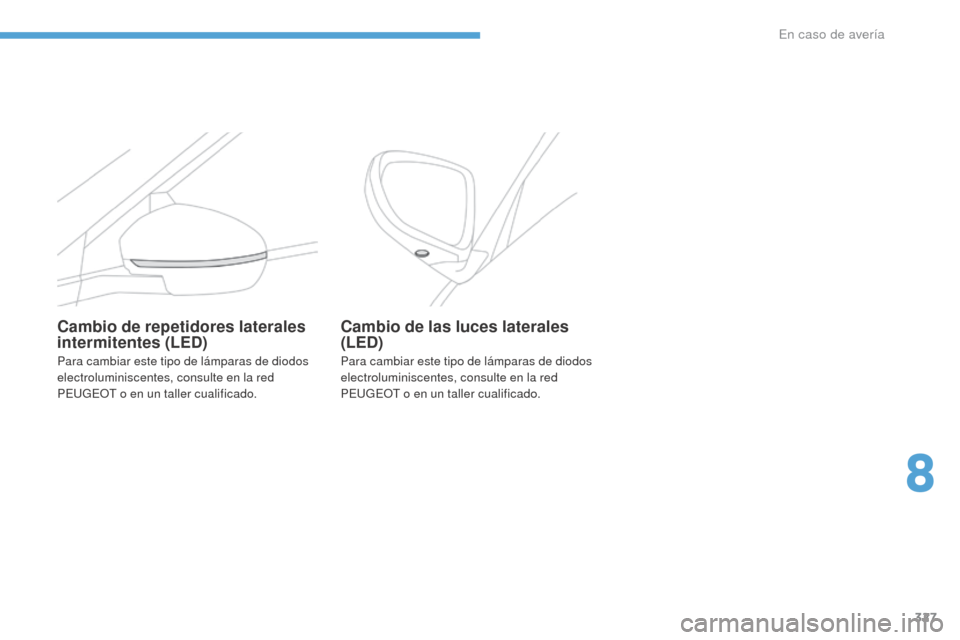

Page 329 of 566

327
3008-2_es_Chap08_en cas-de-panne_ed01-2016
Cambio de las luces laterales
(LED)
Para cambiar este tipo de lámparas de diodos
electroluminiscentes, consulte en la red
PEUGEOT o en un taller cualificado.
Cambio de repetidores laterales
intermitentes (LED)
Para cambiar este tipo de lámparas de diodos
electroluminiscentes, consulte en la red
PEUGEOT o en un taller cualificado.
8
En caso de avería

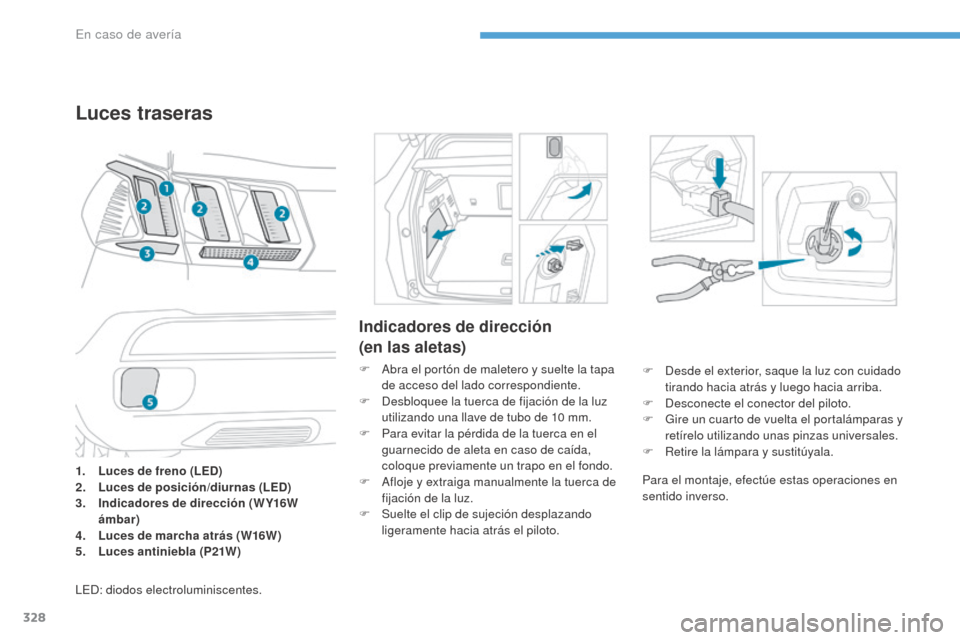

Page 330 of 566

328
3008-2_es_Chap08_en cas-de-panne_ed01-2016
Indicadores de dirección
(en las aletas)
F Abra el portón de maletero y suelte la tapa de acceso del lado correspondiente.
F
D
esbloquee la tuerca de fijación de la luz
utilizando una llave de tubo de 10
mm.
F
P
ara evitar la pérdida de la tuerca en el
guarnecido de aleta en caso de caída,
coloque previamente un trapo en el fondo.
F
A
floje y extraiga manualmente la tuerca de
fijación de la luz.
F
S
uelte el clip de sujeción desplazando
ligeramente hacia atrás el piloto.
Luces traseras
1. Luces de freno (LED)
2. L uces de posición/diurnas (LED)
3.
I
ndicadores de dirección (WY16W
ámbar)
4.
L
uces de marcha atrás (W16W)
5.
L
uces antiniebla (P21W)
LED: diodos electroluminiscentes. F
D
esde el exterior, saque la luz con cuidado
tirando hacia atrás y luego hacia arriba.
F
D
esconecte el conector del piloto.
F
G
ire un cuarto de vuelta el portalámparas y
retírelo utilizando unas pinzas universales.
F
R
etire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
En caso de avería
