Peugeot 306 Break 2002 Kezelési útmutató (in Hungarian)

1
2524
20191814
15
16
17
23457891011121312
21
6
2223

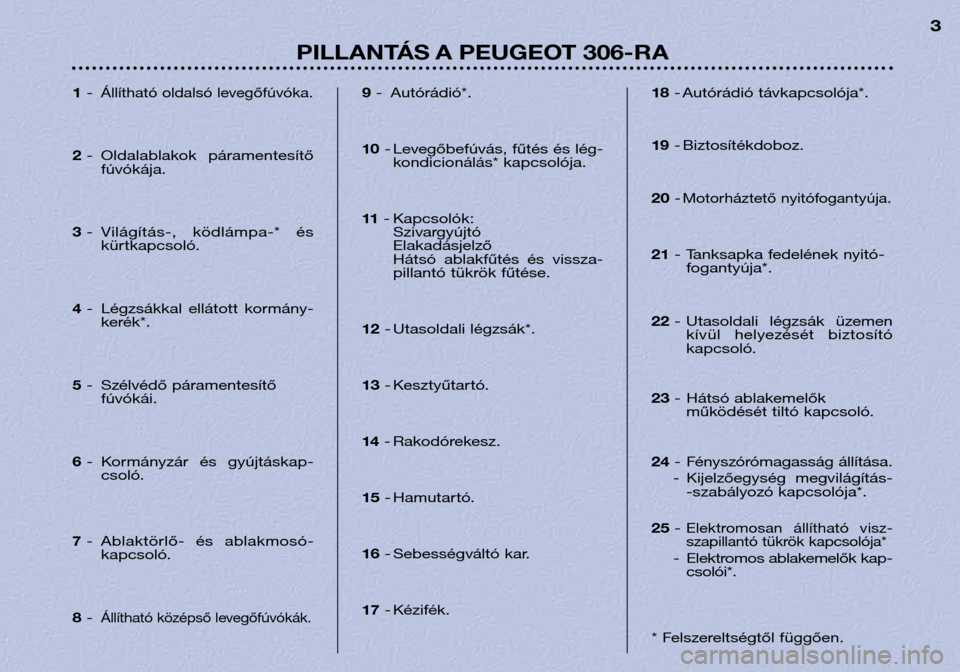

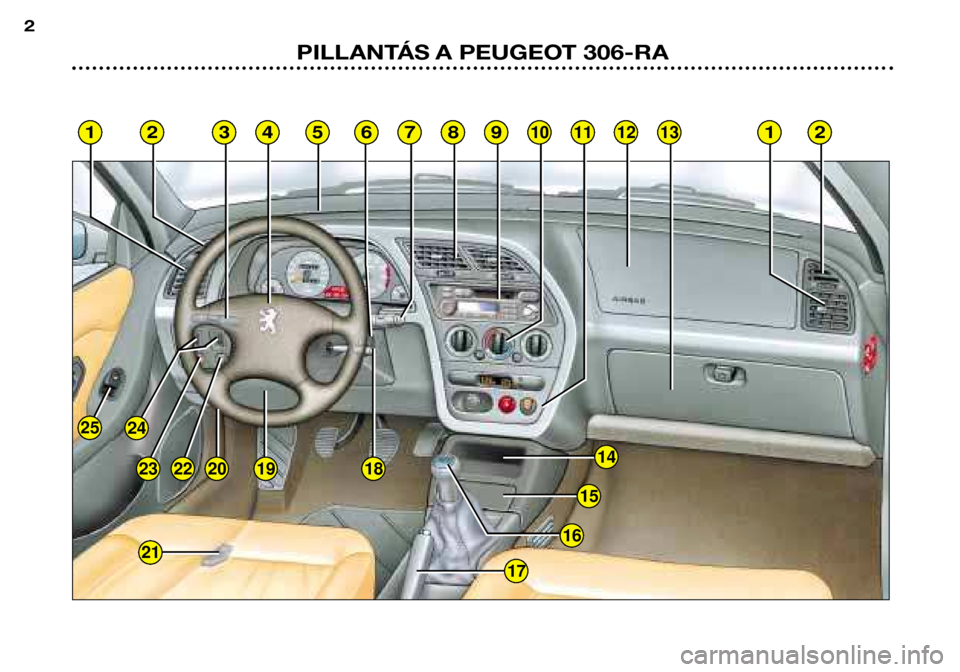

2PILLANTÁS A PEUGEOT 306-RA

PILLANTÁS A PEUGEOT 306-RA3
1
-Állítható oldalsó levegőfúvóka.
2- Oldalablakok páramentesítő
fúvókája.
3 - Világítás-, ködlámpa-* és
kürtkapcsoló.
4 - Légzsákkal ellátott kormány-
kerék*.
5 - Szélvédő páramentesítő
fúvókái.
6 - Kormányzár és gyújtáskap-
csoló.
7 - Ablaktörlő- és ablakmosó-
kapcsoló.
8 -
Állítható középső levegőfúvókák.
9- Autórádió*.
10 - Levegőbefúvás, fűtés és lég-
kondicionálás* kapcsolója.
11 - Kapcsolók:
Szivargyújtó Elakadásjelző
Hátsó ablakfűtés és vissza-
pillantó tükrök fűtése.
12 - Utasoldali légzsák*.
13 - Kesztyűtartó.
14 - Rakodórekesz.
15 - Hamutartó.
16 - Sebességváltó kar.
17 - Kézifék. 18
- Autórádió távkapcsolója*.
19 - Biztosítékdoboz.
20 -
Motorháztető nyitófogantyúja.
21- Tanksapka fedelének nyitó-
fogantyúja*.
22 - Utasoldali légzsák üzemen
kívül helyezését biztosító
kapcsoló.
23 - Hátsó ablakemelők
működését tiltó kapcsoló.
24 - Fényszórómagasság állítása.
- Kijelzőegység megvilágítás- -szabályozó kapcsolója*.
25 -
Elektromosan állítható visz-
szapillantó tükrök kapcsolója*
- Elektromos ablakemelők kap-
csolói*.
* Felszereltségtől függően.

**
PILLANTÁS A PEUGEOT 306-RA
6

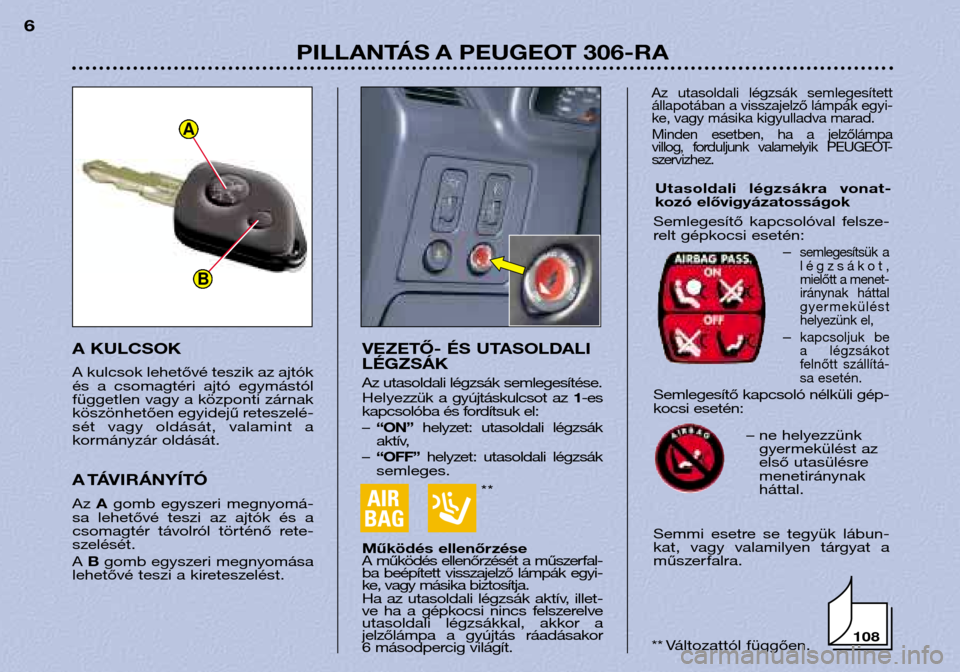

VEZETŐ- ÉS UTASOLDALI LÉGZSÁK
Az utasoldali légzsák semlegesítése.
Helyezzük a gyújtáskulcsot az 1-es
kapcsolóba és fordítsuk el: – “ON” helyzet: utasoldali légzsák
aktív,
– “OFF” helyzet: utasoldali légzsák
semleges.
Működés ellenőrzése
A működés ellenőrzését a műszerfal-
ba beépített visszajelző lámpák egyi-
ke, vagy másika biztosítja.
Ha az utasoldali légzsák aktív, illet-
ve ha a gépkocsi nincs felszerelve
utasoldali légzsákkal, akkor a
jelzőlámpa a gyújtás ráadásakor
6 másodpercig világít.
A TÁVIRÁNYÍTÓ Az
Agomb egyszeri megnyomá-
sa lehetővé teszi az ajtók és a
csomagtér távolról történő rete-szelését. A B gomb egyszeri megnyomása
lehetővé teszi a kireteszelést.
A KULCSOK
A kulcsok lehetővé teszik az ajtók
és a csomagtéri ajtó egymástól
független vagy a központi zárnak
köszönhetően egyidejű reteszelé-
sét vagy oldását, valamint a
kormányzár oldását.
Az utasoldali légzsák semlegesített
állapotában a visszajelző lámpák egyi-
ke, vagy másika kigyulladva marad.
Minden esetben, ha a jelzőlámpa
villog, forduljunk valamelyik PEUGEOT-
szervizhez.
Utasoldali légzsákra vonat-
kozó elővigyázatosságok
Semlegesítő kapcsolóval felsze-
relt gépkocsi esetén: –
semlegesítsük a
légzsákot,
mielőtt a menet-
iránynak háttal
gyermekülést
helyezünk el,
–kapcsoljuk be
a légzsákot
felnőtt szállítá-
sa esetén.
Semlegesítő kapcsoló nélküli gép-
kocsi esetén:
– ne helyezzünkgyermekülést az
első utasülésre
menetiránynakháttal.
Semmi esetre se tegyük lábun-
kat, vagy valamilyen tárgyat a
műszerfalra.
** Változattól függően.
108
A
B

PILLANTÁS A PEUGEOT 306-RA5

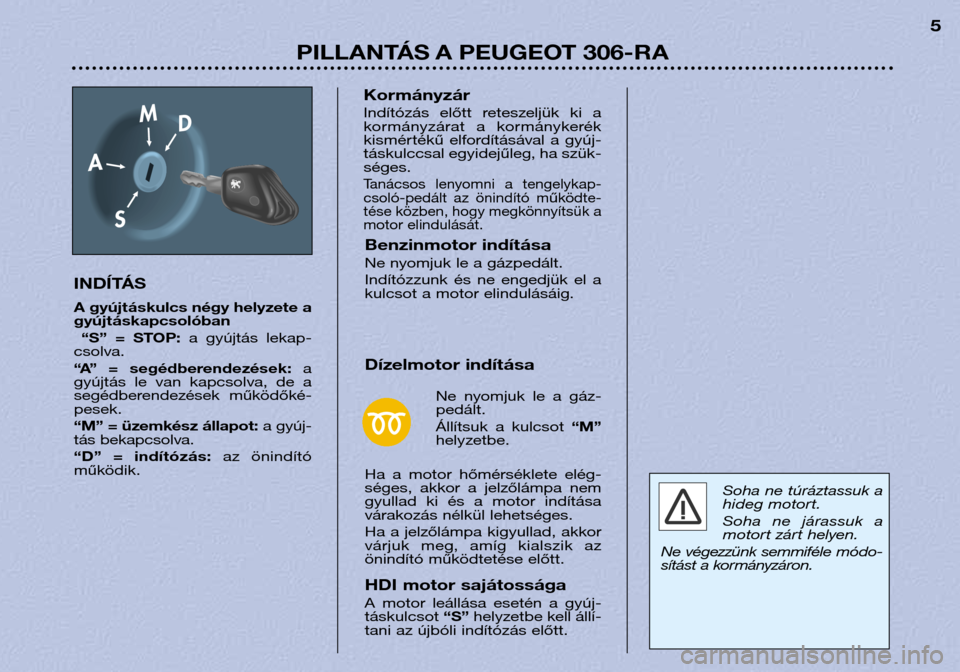

INDÍTÁS
A gyújtáskulcs négy helyzete a
gyújtáskapcsolóban “S” = STOP: a gyújtás lekap-
csolva.
“A” = segédberendezések: a
gyújtás le van kapcsolva, de a
segédberendezések működőké-pesek.
“M” = üzemkész állapot: a gyúj-
tás bekapcsolva.
“D” = indítózás: az önindító
működik. Kormányzár
Indítózás előtt reteszeljük ki a
kormányzárat a kormánykerék
kismértékű elfordításával a gyúj-
táskulccsal egyidejűleg, ha szük-séges.
Tanácsos lenyomni a tengelykap-
csoló-pedált az önindító működte-
tése közben, hogy megkönnyítsük a
motor elindulását.
Benzinmotor indítása
Ne nyomjuk le a gázpedált.
Indítózzunk és ne engedjük el a
kulcsot a motor elindulásáig.
Dízelmotor indítása
Ne nyomjuk le a gáz- pedált.
Állítsuk a kulcsot “M”
helyzetbe.
Ha a motor hőmérséklete elég-
séges, akkor a jelzőlámpa nem
gyullad ki és a motor indítása
várakozás nélkül lehetséges.
Ha a jelzőlámpa kigyullad, akkor
várjuk meg, amíg kialszik az
önindító működtetése előtt.
HDI motor sajátossága
A motor leállása esetén a gyúj- táskulcsot “S”helyzetbe kell állí-
tani az újbóli indítózás előtt. Soha ne túráztassuk a
hideg motort.
Soha ne járassuk a
motort zárt helyen.
Ne végezzünk semmiféle módo-
sítást a kormányzáron.

PILLANTÁS A PEUGEOT 306-RA
4
Kódkár tya
A PEUGEOT-szervizek által a
rendszeren végzendő beavat-
kozásokhoz szükséges kódot
tartalmazza. A kódot egy
védőfilm takarja le, melyet csak
indokolt esetben szabad eltávolí-tani.
Őrizzük biztos helyen a kód-
kár tyát, de soha ne a gépko-csiban.

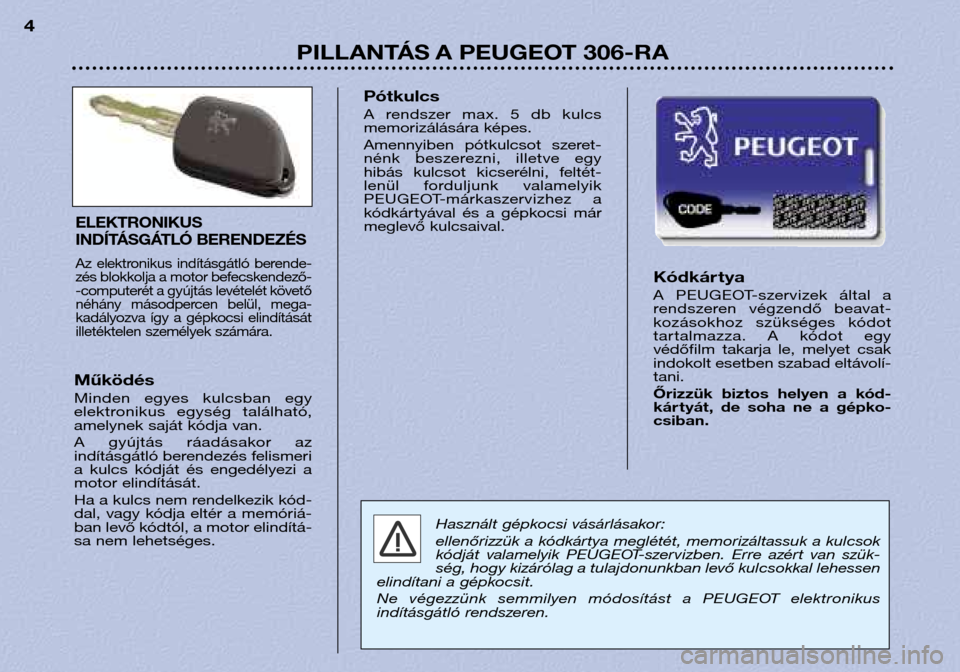

ELEKTRONIKUS
INDÍTÁSGÁTLÓ BERENDEZÉS
Az elektronikus indításgátló berende-
zés blokkolja a motor befecskendező-
-computerét a gyújtás levételét követő
néhány másodpercen belül, mega-
kadályozva így a gépkocsi elindítását
illetéktelen személyek számára.
Működés
Minden egyes kulcsban egy
elektronikus egység található,
amelynek saját kódja van.
A gyújtás ráadásakor az
indításgátló berendezés felismeri
a kulcs kódját és engedélyezi a
motor elindítását.
Ha a kulcs nem rendelkezik kód-
dal, vagy kódja eltér a memóriá-
ban levő kódtól, a motor elindítá-
sa nem lehetséges. Pótkulcs
A rendszer max. 5 db kulcs
memorizálására képes.
Amennyiben pótkulcsot szeret-
nénk beszerezni, illetve egy
hibás kulcsot kicserélni, feltét-
lenül forduljunk valamelyik
PEUGEOT-márkaszervizhez a
kódkártyával és a gépkocsi már
meglevő kulcsaival.
Használt gépkocsi vásárlásakor:
ellenőrizzük a kódkártya meglétét, memorizáltassuk a kulcsok
kódját valamelyik PEUGEOT-szervizben. Erre azért van szük-
ség, hogy kizárólag a tulajdonunkban levő kulcsokkal lehessen
elindítani a gépkocsit.
Ne végezzünk semmilyen módosítást a PEUGEOT elektronikus
indításgátló rendszeren.

3
2
1
0
4
AB
PILLANTÁS A PEUGEOT 306-RA7
Automata ablaktörlésA berendezés a lehulló csapadék mértéké-
nek megfelelően állítja be az ablaktörlősebességét.
A gyújtás levétele után, vagy a kapcsoló
1-es
helyzetében történő motorindítás esetén a funk-
ciót újból be kell kapcsolni. Ezt kétféle módon
tehetjük meg:
- kapcsoljunk az 1-es helyzetből 0-ba,
majd vissza az 1-es helyzetbe (egysze-
ri törlés jelzi a funkció bekapcsolását),
- kapcsoljunk az 1-es helyzetből a 2-
be, majd vissza az 1-es helyzetbe
(kétszeri törlés jelzi a funkció bekapcsolását).

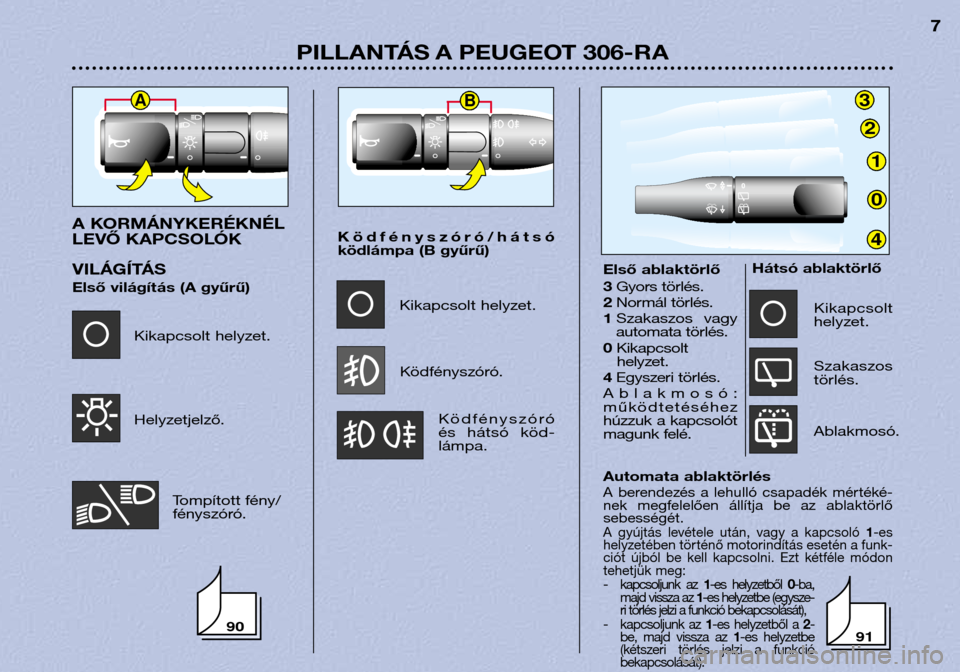

A KORMÁNYKERÉKNÉL
LEVŐ KAPCSOLÓK
VILÁGÍTÁS
Első világítás (A gyűrű) Hátsó ablaktörlő
Ködfényszóró/hátsó
ködlámpa (B gyűrű)
Ködfényszóró
és hátsó köd-lámpa. Első ablaktörlő 3
Gyors törlés.
2 Normál törlés.
1 Szakaszos vagy
automata törlés.
0 Kikapcsolt
helyzet.
4 Egyszeri törlés.
Ablakmosó:
működtetéséhez
húzzuk a kapcsolót
magunk felé.
Kikapcsolt helyzet.
Helyzetjelző.
Tompított fény/
fényszóró. Kikapcsolt helyzet.
Ködfényszóró.
Kikapcsolt helyzet.
Szakaszos
törlés.
Ablakmosó.
9190

AZ ELSŐ ÜLÉSEK BEÁLLÍTÁSA
(3 AJTÓS VÁLTOZAT)
1Hosszirányú beállítás.
2 Háttámla dőlésszögének beál- lítása.
3
Vezetőülés magasságának beál-
lítása: húzzuk ki a teleszkópos
kart és mozgassuk.
4 Háttámla keménységének be-állítása.
5
A hátsó ülések megközelítése.
AZ ELSŐ ÜLÉSEK
BEÁLLÍTÁSA (4, 5 AJTÓS
VÁLTOZAT ÉS BREAK) 1 Hosszirányú beállítás.
2 Háttámla dőlésszögének beál- lítása.
3
Vezetőülés magasságának beál-
lítása: húzzuk ki a teleszkópos
kart és mozgassuk.
4 Háttámla keménységének be-állítása.
PILLANTÁS A PEUGEOT 306-RA
10
FEJTÁMLÁK
- Magasság beállítása: csúsz-tassuk el a fejtámlát.
- Dőlésszög beállítása: billent- sük el a fejtámlát.
A fejtámla kiszereléséhez állítsuk
azt a legmagasabb helyzetbe,
nyomjuk meg a reteszelőgombot,
majd emeljük ki.
4
1
32
5
4
1
32
83 8383

1
4
3
A
2
PILLANTÁS A PEUGEOT 306-RA11

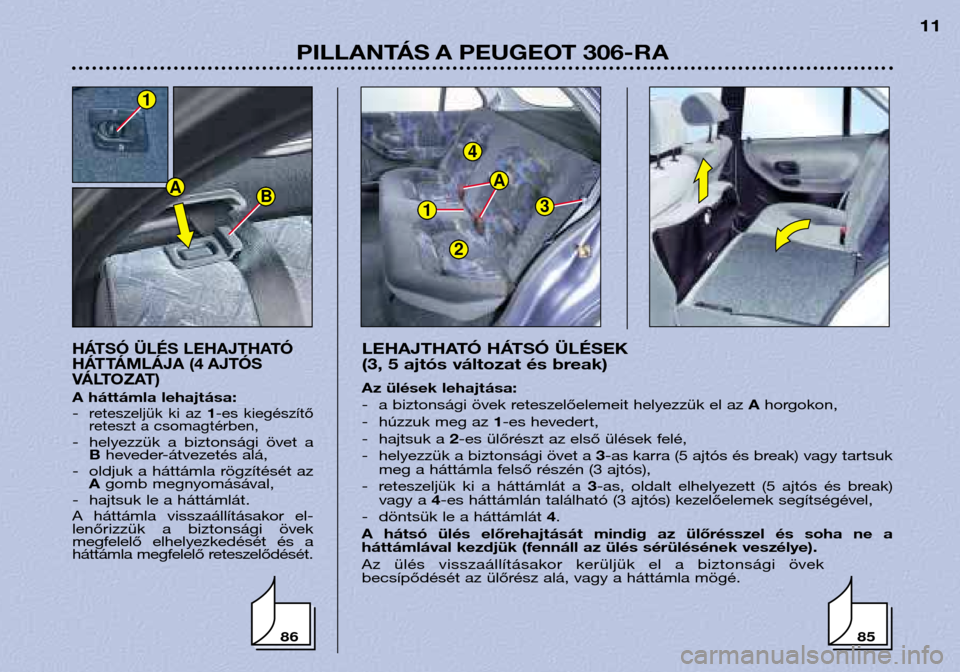

HÁTSÓ ÜLÉS LEHAJTHATÓ
HÁTTÁMLÁJA (4 AJTÓS
VÁLTOZAT)
A háttámla lehajtása: -reteszeljük ki az
1-es kiegészítő
reteszt a csomagtérben,
- helyezzük a biztonsági övet a Bheveder-átvezetés alá,
- oldjuk a háttámla rögzítését az Agomb megnyomásával,
- hajtsuk le a háttámlát.
A háttámla visszaállításakor el-
lenőrizzük a biztonsági övek
megfelelő elhelyezkedését és a
háttámla megfelelő reteszelődését.
LEHAJTHATÓ HÁTSÓ ÜLÉSEK
(3, 5 ajtós változat és break)
Az ülések lehajtása:
- a biztonsági övek reteszelőelemeit helyezzük el az Ahorgokon,
- húzzuk meg az 1-es hevedert,
- hajtsuk a 2-es ülőrészt az első ülések felé,
- helyezzük a biztonsági övet a 3-as karra (5 ajtós és break) vagy tartsuk
meg a háttámla felső részén (3 ajtós),
- reteszeljük ki a háttámlát a 3-as, oldalt elhelyezett (5 ajtós és break)
vagy a 4-es háttámlán található (3 ajtós) kezelőelemek segítségével,
- döntsük le a háttámlát 4.
A hátsó ülés előrehajtását mindig az ülőrésszel és soha ne a
háttámlával kezdjük (fennáll az ülés sérülésének veszélye).
Az ülés visszaállításakor kerüljük el a biztonsági övek
becsípődését az ülőrész alá, vagy a háttámla mögé.
BA
1
8586

12
34
A

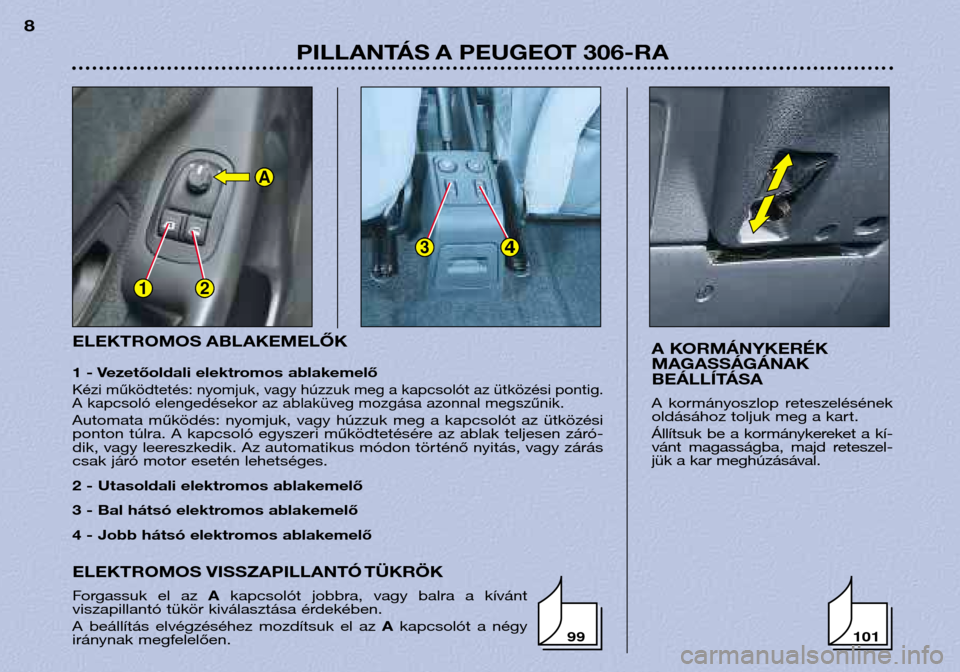

ELEKTROMOS ABLAKEMELŐK
1 - Vezetőoldali elektromos ablakemelő
Kézi működtetés: nyomjuk, vagy húzzuk meg a kapcsolót az ütközési pontig.
A kapcsoló elengedésekor az ablaküveg mozgása azonnal megszűnik.
Automata működés: nyomjuk, vagy húzzuk meg a kapcsolót az ütközési
ponton túlra. A kapcsoló egyszeri működtetésére az ablak teljesen záró-
dik, vagy leereszkedik. Az automatikus módon történő nyitás, vagy zárás
csak járó motor esetén lehetséges.
2 - Utasoldali elektromos ablakemelő
3 - Bal hátsó elektromos ablakemelő
4 - Jobb hátsó elektromos ablakemelő
PILLANTÁS A PEUGEOT 306-RA
8
A KORMÁNYKERÉK
MAGASSÁGÁNAK
BEÁLLÍTÁSA
A kormányoszlop reteszelésének
oldásához toljuk meg a kart.
Állítsuk be a kormánykereket a kí-
vánt magasságba, majd reteszel-
jük a kar meghúzásával.
ELEKTROMOS VISSZAPILLANTÓ TÜKRÖK
Forgassuk el az
Akapcsolót jobbra, vagy balra a kívánt
viszapillantó tükör kiválasztása érdekében.
A beállítás elvégzéséhez mozdítsuk el az Akapcsolót a négy
iránynak megfelelően. 99
101

1
PILLANTÁS A PEUGEOT 306-RA9
TANKSAPKA FEDELE
Nyitása*: húzzuk meg az ütközési ponton túlra a vezetőülés bal oldalán a
padlón levő kart.
Zárása: kívülről nyomjuk meg a fedelet, majd ellenőrizzük a megfelelő
reteszelődését.
A tanksapka nyitása és zárása a gyújtáskulccsal történik, az ajtók
nyitásától függetlenül (a modellév folyamán).
Az üzemanyag betöltése
Álló motornál kell végezni.
Helyezzük a tanksapkát a részére kialakított helyre.
A fedél belső oldalára ragasztott címkén láthatjuk a felhasználható üze-
manyag-minőségeket.
Az üzemanyagtar tály térfogata: kb. 60 liter.
Minimális üzemanyagszint visszajelző lámpa
Jelzi, hogy az üzemanyagtartályban levő üzemanyag
mennyisége 6 liternél kevesebb. * Felszereltségtől függően.
Kívülről
Emeljük meg az 1-es biz-
tonsági reteszt és kísérjük a
kezünkkel a motorháztetőelmozdulását.
MOTORHÁZTETŐ NYITÁSA
Belülről: húzzuk meg a kart.
8182
