Peugeot 307 2003.5 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2003.5, Model line: 307, Model: Peugeot 307 2003.5Pages: 195, PDF Size: 2.65 MB
Page 21 of 195
PRZEGLĄDY PEUGEOT

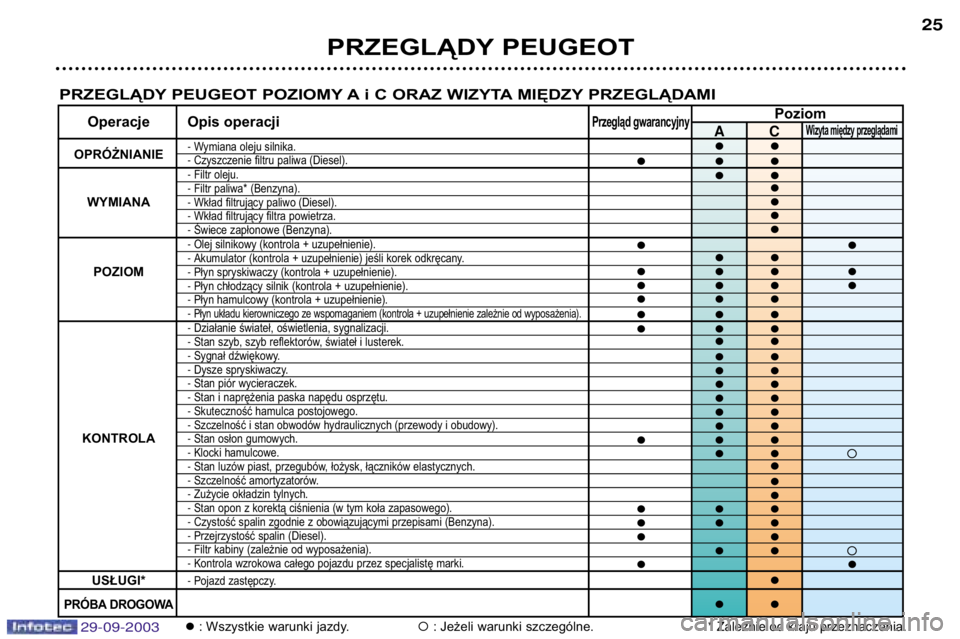

PRZEGLĄDY PEUGEOT POZIOMY A i C ORAZ WIZYTA MIĘDZY PRZEGLĄDAMI
Poziom
Operacje Opis operacjiPrzegląd gwarancyjny
Wizyta między przeglądami
OPRÓŻNIANIE Wymiana oleju silnika. Czyszczenie filtru paliwa (Diesel). Filtr oleju. Filtr paliwa* (Benzyna). WYMIANAWkład filtrujący paliwo (Diesel). Wkład filtrujący filtra powietrza. Świece zapłonowe (Benzyna). Olej silnikowy (kontrola + uzupełnienie). Akumulator (kontrola + uzupełnienie) jeśli korek odkręcany. POZIOMPłyn spryskiwaczy (kontrola + uzupełnienie). Płyn chłodzący silnik (kontrola + uzupełnienie). Płyn hamulcowy (kontrola + uzupełnienie). Płyn układu kierowniczego ze wspomaganiem (kontrola + uzupełnienie zależnie od wyposażenia). Działanie świateł, oświetlenia, sygnalizacji. Stan szyb, szyb reflektorów, świateł i lusterek. Sygnał dźwiękowy. Dysze spryskiwaczy. Stan piór wycieraczek. Stan i naprężenia paska napędu osprzętu. Skuteczność hamulca postojowego. Szczelność i stan obwodów hydraulicznych (przewody i obudowy). KONTROLAStan osłon gumowych. Klocki hamulcowe. Stan luzów piast, przegubów, łożysk, łączników elastycznych. Szczelność amortyzatorów. Zużycie okładzin tylnych. Stan opon z korektą ciśnienia (w tym koła zapasowego). Czystość spalin zgodnie z obowiązującymi przepisami (Benzyna). Przejrzystość spalin (Diesel). Filtr kabiny (zależnie od wyposażenia). Kontrola wzrokowa całego pojazdu przez specjalistę marki. USŁUGI*Pojazd zastępczy.
PRÓBA DROGOWA
@Wszystkie warunki jazdy. @Jeżeli warunki szczególne. * Zależnie od kraju przeznaczenia.
Page 22 of 195

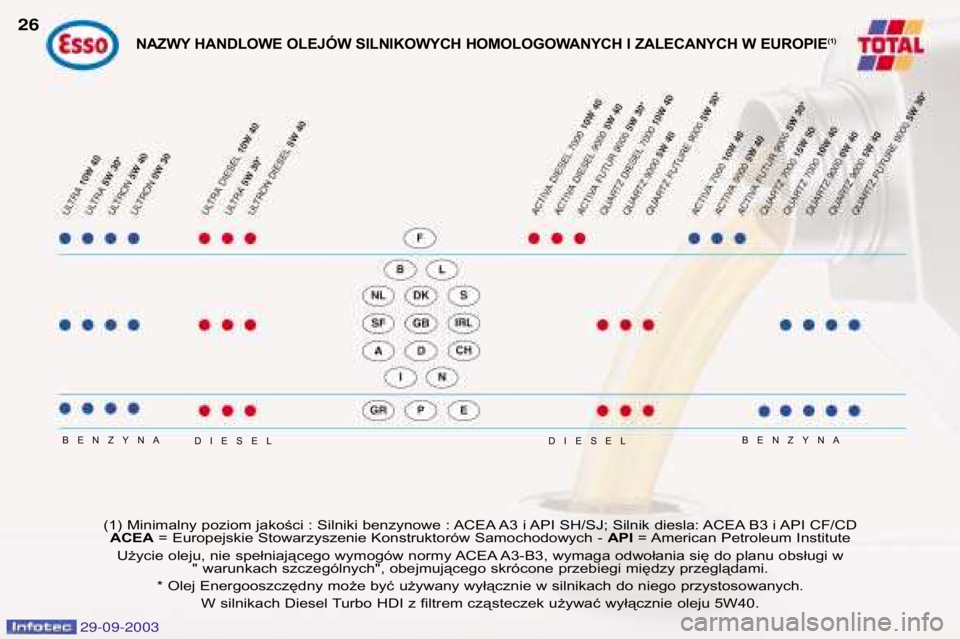

(1) Minimalny poziom jakości : Silniki benzynowe : ACEA A3 i API SH/SJ; Silnik diesla: ACEA B3 i API CF/CDACEA = Europejskie Stowarzyszenie Konstruktorów Samochodowych - API= American Petroleum Institute
Użycie oleju, nie spełniającego wymogów normy ACEA A3-B3, wymaga odwołania się do planu obsługi w " warunkach szczególnych", obejmującego skrócone przebiegi między przeglądami.
* Olej Energooszczędny może być używany wyłącznie w silnikach do niego przystosowanych. W silnikach Diesel Turbo HDI z filtrem cząsteczek używać wyłącznie oleju 5W40.
NAZWY HANDLOWE OLEJÓW SILNIKOWYCH HOMOLOGOWANYCH I ZALECANYCH W EUROPIE(1)
BENZYNA
BENZYNA
DIESEL DIESEL
Page 23 of 195
Zalecane homologowane
materiały smarne
Oleje, znajdujące się w tabeli obok,
odpowiadają większości warunkówużytkowania.

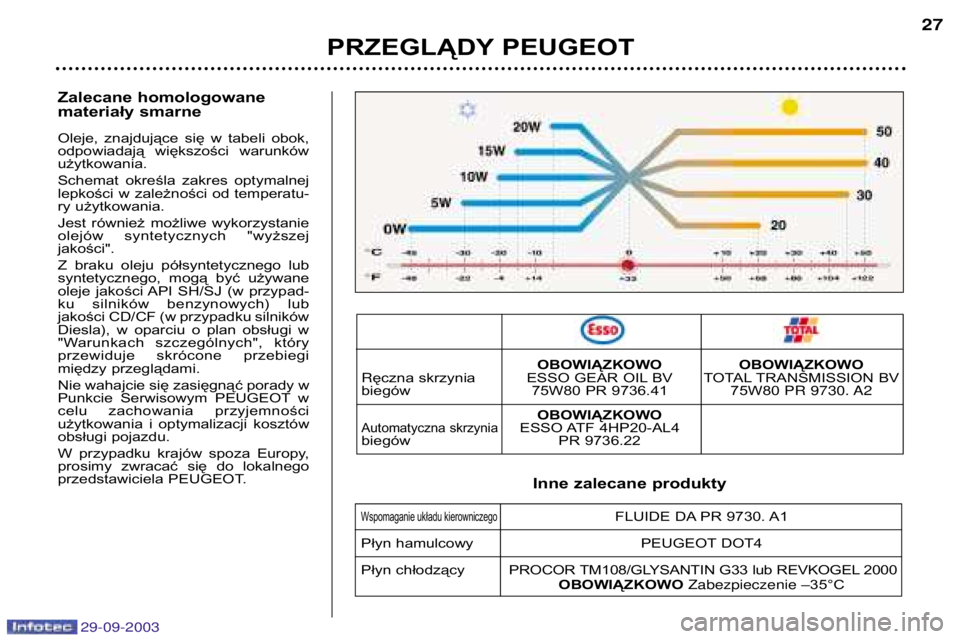

Schemat określa zakres optymalnej
lepkości w zależności od temperatu-
ry użytkowania.
Jest również możliwe wykorzystanie
olejów syntetycznych "wyższejjakości".
Z braku oleju półsyntetycznego lub
syntetycznego, mogą być używane
oleje jakości API SH/SJ (w przypad-
ku silników benzynowych) lub
jakości CD/CF (w przypadku silników
Diesla), w oparciu o plan obsługi w
"Warunkach szczególnych", który
przewiduje skrócone przebiegi
między przeglądami.
Nie wahajcie się zasięgnąć porady w
Punkcie Serwisowym PEUGEOT w
celu zachowania przyjemności
użytkowania i optymalizacji kosztów
obsługi pojazdu.
W przypadku krajów spoza Europy,
prosimy zwracać się do lokalnego
przedstawiciela PEUGEOT.
PRZEGLĄDY PEUGEOT
OBOWIĄZKOWO OBOWIĄZKOWO
ęczna skrzynia ESSO GEAR OIL BV TOTAL TRANSMISSION BV
biegów 75W80 PR 9736.41 75W80
OBOWIĄZKOWO
Automatyczna skrzyniaESSO ATF 4HP20-AL4
biegów PR 9736.22
Inne zalecane produkty
Wspomaganie układu kierowniczego FLUIDE DA PR 9730. A1
Płyn hamulcowy PEUGEOT DOT4
Płyn chłodzący PROCOR TM108/GLYSANTIN G33 lub REVKOGEL 2000
OBOWIĄZKOWO
–35°C
Page 24 of 195

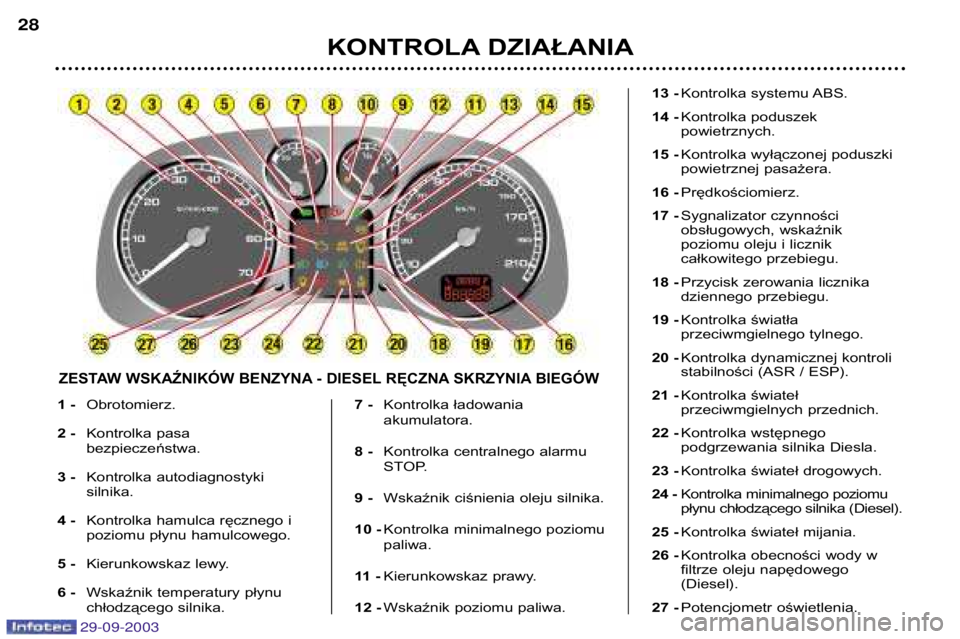

1 -Obrotomierz.
2 - Kontrolka pasa bezpieczeństwa.
3 - Kontrolka autodiagnostykisilnika.
4 - Kontrolka hamulca ręcznego i
poziomu płynu hamulcowego.
5 - Kierunkowskaz lewy.
6 - Wskaźnik temperatury płynu
chłodzącego silnika. 7 -
Kontrolka ładowania akumulatora.
8 - Kontrolka centralnego alarmu
STOP.
9 - Wskaźnik ciśnienia oleju silnika.
10 - Kontrolka minimalnego poziomupaliwa.
11 - Kierunkowskaz prawy.
12 - Wskaźnik poziomu paliwa. 13 -
Kontrolka systemu ABS.
14 - Kontrolka poduszek powietrznych.
15 - Kontrolka wyłączonej poduszki
powietrznej pasażera.
16 - Prędkościomierz.
17 - Sygnalizator czynności
obsługowych, wskaźnik
poziomu oleju i licznik
całkowitego przebiegu.
18 - Przycisk zerowania licznika
dziennego przebiegu.
19 - Kontrolka światła
przeciwmgielnego tylnego.
20 - Kontrolka dynamicznej kontroli
stabilności (ASR / ESP).
21 - Kontrolka świateł
przeciwmgielnych przednich.
22 - Kontrolka wstępnego
podgrzewania silnika Diesla.
23 - Kontrolka świateł drogowych.
24 - Kontrolka minimalnego poziomu
płynu chłodzącego silnika (Diesel).
25 - Kontrolka świateł mijania.
26 - Kontrolka obecności wody w
filtrze oleju napędowego(Diesel).
27 - Potencjometr oświetlenia.
KONTROLA DZIAŁANIA
ZESTAW WSKAŹNIKÓW BENZYNA - DIESEL RĘCZNA SKRZYNIA BIEGÓW
Page 25 of 195
KONTROLA DZIAŁANIA
1 -
Obrotomierz.
2 - Kontrolka pasa bezpieczeństwa.
3 - Kontrolka autodiagnostykisilnika.
4 - Kontrolka hamulca ręcznego i
poziomu płynu hamulcowego.
5 - Kierunkowskaz lewy.
6 - Wskaźnik temperatury płynuchłodzącego. 7 -
Kontrolka ładowania akumulatora.
8 - Kontrolka centralnego alarmu
STOP.
9 - Wskaźnik ciśnienia olejusilnikowego.
10 - Kontrolka minimalnego poziomupaliwa.
11 - Kierunkowskaz prawy.
12 - Wskaźnik poziomu paliwa. 13 -
Kontrolka systemu ABS.
14 - Kontrolka poduszek powietrznych.
15 - Kontrolka wyłączonej poduszki
powietrznej pasażera.
16 - Prędkościomierz.
17 - Sygnalizator czynności
obsługowych, wskaźnik
poziomu oleju i licznik
całkowitego przebiegu.
18 - Przycisk zerowania licznika
dziennego przebiegu.
19 - Kontrolka światła
przeciwmgielnego tylnego.
20 - Kontrolka dynamicznej kontroli
stabilności (ASR / ESP).
21 - Kontrolka świateł
przeciwmgielnych przednich.
22 - Kontrolka świateł drogowych.
23 - Kontrolka świateł mijania.
24 - Potencjometr oświetlenia.

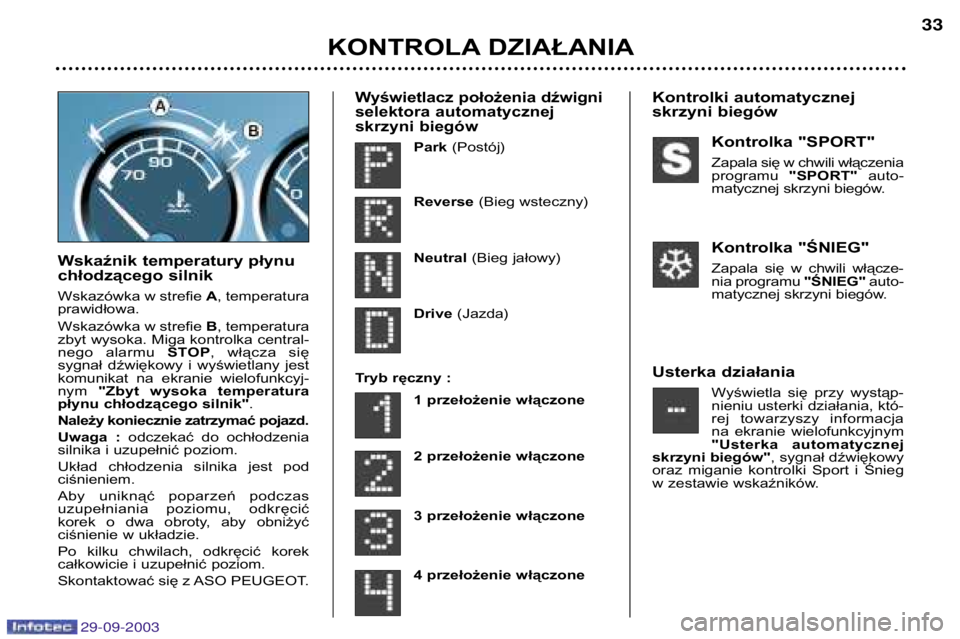

25 - Kontrolka programu sport.
26 - Kontrolka programu śnieg.
27 - Wskaźnik położenia dźwigni
zmiany biegów.
ZESTAW WSKAŹ
-
Page 26 of 195

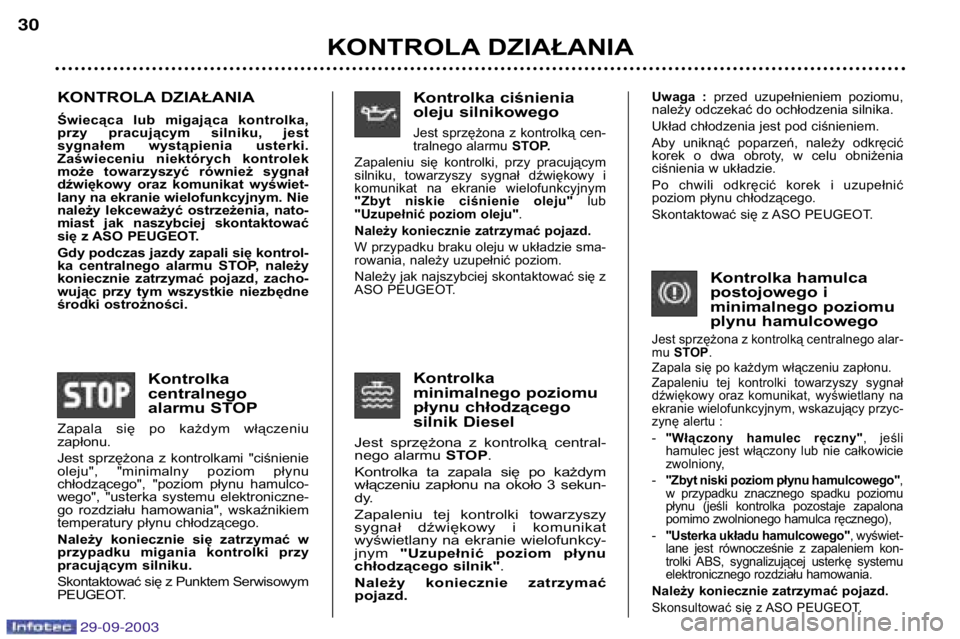

Kontrolka
minimalnego poziomu
płynu chłodzącego
silnik Diesel
Jest sprzężona z kontrolką central-
nego alarmu STOP.
Kontrolka ta zapala się po każdym
włączeniu zapłonu na około 3 sekun-
dy.
Zapaleniu tej kontrolki towarzyszy
sygnał dźwiękowy i komunikat
wyświetlany na ekranie wielofunkcy-jnym "Uzupełnić poziom płynu
chłodzącego silnik" .
Należy koniecznie zatrzymaćpojazd.
Kontrolka centralnego
alarmu STOP
ę po każdym włączeniu
zapłonu.
Jest sprzężona z kontrolkami "ciśnienie
oleju", "minimalny poziom płynu
chłodzącego", "poziom płynu hamulco-
wego", "usterka systemu elektroniczne-
go rozdziału hamowania", wskaźnikiem
temperatury płynu chłodzącego.
Należy koniecznie się zatrzymać w
przypadku migania kontrolki przy
pracującym silniku.
Skontaktować się z Punktem Serwisowym
PEUGEOT.
Kontrolka ciśnienia
oleju silnikowego
Jest sprzężona z kontrolką cen-
tralnego alarmu STOP.
Zapaleniu się kontrolki, przy pracującym
silniku, towarzyszy sygnał dźwiękowy i
komunikat na ekranie wielofunkcyjnym
"Zbyt niskie ciśnienie oleju" lub
"Uzupełnić poziom oleju" .
Należy koniecznie zatrzymać pojazd.
W przypadku braku oleju w układzie sma-
rowania, należy uzupełnić poziom.
Należy jak najszybciej skontaktować się z
ASO PEUGEOT.
KONTROLA DZIAŁANIA
Świecąca lub migająca kontrolka,
przy pracującym silniku, jest
sygnałem wystąpienia usterki.
Zaświeceniu niektórych kontrolek
może towarzyszyć również sygnał
dźwiękowy oraz komunikat wyświet-
lany na ekranie wielofunkcyjnym. Nie
należy lekceważyć ostrzeżenia, nato-
miast jak naszybciej skontaktować
się z ASO PEUGEOT. Gdy podczas jazdy zapali się kontrol-
ka centralnego alarmu STOP, należy
koniecznie zatrzymać pojazd, zacho-
wując przy tym wszystkie niezbędne
środki ostrożności.
Uwaga : przed uzupełnieniem poziomu,
należy odczekać do ochłodzenia silnika.
Układ chłodzenia jest pod ciśnieniem.
Aby uniknąć poparzeń, należy odkręcić
korek o dwa obroty, w celu obniżenia
ciśnienia w układzie.
Po chwili odkręcić korek i uzupełnić
poziom płynu chłodzącego.
Skontaktować się z ASO PEUGEOT.
Kontrolka hamulca
postojowego i
minimalnego poziomu
plynu hamulcowego
Jest sprzężona z kontrolką centralnego alar- mu STOP .
Zapala się po każdym włączeniu zapłonu.
Zapaleniu tej kontrolki towarzyszy sygnał
dźwiękowy oraz komunikat, wyświetlany naekranie wielofunkcyjnym, wskazujący przyc-
zynę alertu : - "Włączony hamulec ręczny" , jeśli
hamulec jest włączony lub nie całkowicie
zwolniony,
- "Zbyt niski poziom płynu hamulcowego" ,
w przypadku znacznego spadku poziomu
płynu (jeśli kontrolka pozostaje zapalona
pomimo zwolnionego hamulca ręcznego),
- "Usterka układu hamulcowego" , wyświet-
lane jest równocześnie z zapaleniem kon-
trolki ABS, sygnalizującej usterkę systemu
elektronicznego rozdziału hamowania.
Należy koniecznie zatrzymać pojazd.
Skonsultować się z ASO PEUGEOT.
KONTROLA DZIAŁANIA
Page 27 of 195

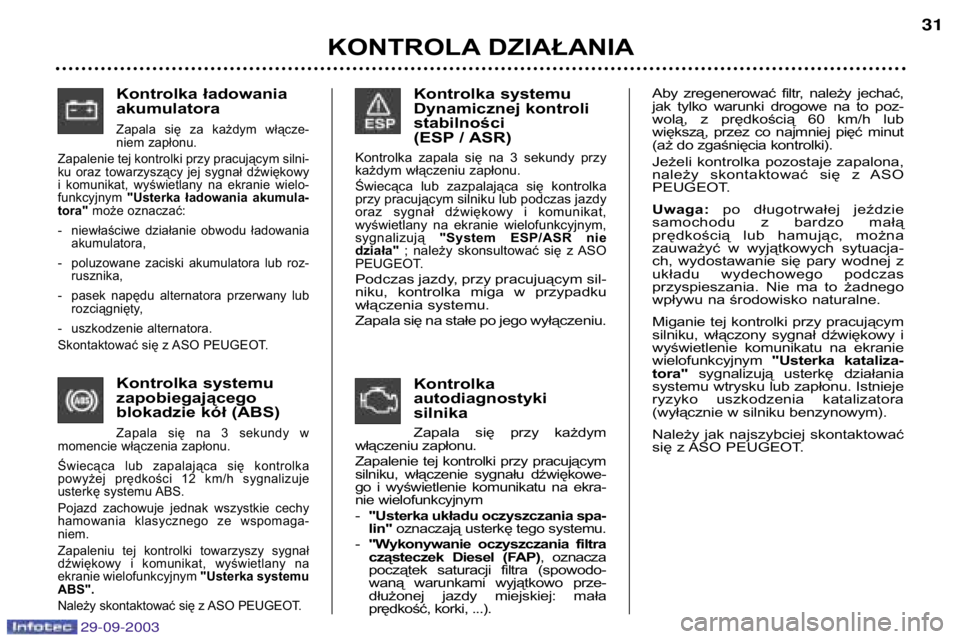

Kontrolka ładowania akumulatora
Zapala się za każdym włącze-
niem zapłonu.
Zapalenie tej kontrolki przy pracującym silni-
ku oraz towarzyszący jej sygnał dźwiękowy
i komunikat, wyświetlany na ekranie wielo-funkcyjnym "Usterka ładowania akumula-
tora" może oznaczać:
- niewłaściwe działanie obwodu ładowania akumulatora,
- poluzowane zaciski akumulatora lub roz- rusznika,
- pasek napędu alternatora przerwany lub rozciągnięty,
- uszkodzenie alternatora.
Skontaktować się z ASO PEUGEOT.
Kontrolka systemu zapobiegającego
blokadzie kół (ABS)
Zapala się na 3 sekundy w
momencie włączenia zapłonu.
Świecąca lub zapalająca się kontrolka
powyżej prędkości 12 km/h sygnalizuje
usterkę systemu ABS.
Pojazd zachowuje jednak wszystkie cechy
hamowania klasycznego ze wspomaga-niem.
Zapaleniu tej kontrolki towarzyszy sygnał
dźwiękowy i komunikat, wyświetlany na
ekranie wielofunkcyjnym "Usterka systemu
ABS".
Należy skontaktować się z ASO PEUGEOT.
Kontrolka systemu
Dynamicznej kontrolistabilności
(ESP / ASR)
Kontrolka zapala się na 3 sekundy przy
każdym włączeniu zapłonu.
Świecąca lub zazpalająca się kontrolka przy pracującym silniku lub podczas jazdy
oraz sygnał dźwiękowy i komunikat,
wyświetlany na ekranie wielofunkcyjnym,sygnalizują "System ESP/ASR nie
działa" ; należy skonsultować się z ASO
PEUGEOT.
Podczas jazdy, przy pracujuącym sil-
niku, kontrolka miga w przypadku
włączenia systemu.
Zapala się na stałe po jego wyłączeniu.
Kontrolka autodiagnostyki silnika
Zapala się przy każdym
włączeniu zapłonu.
Zapalenie tej kontrolki przy pracującym
silniku, włączenie sygnału dźwiękowe-
go i wyświetlenie komunikatu na ekra-
nie wielofunkcyjnym - "Usterka układu oczyszczania spa- lin" oznaczają usterkę tego systemu.
-"Wykonywanie oczyszczania filtra
cząsteczek Diesel (FAP) , oznacza
początek saturacji filtra (spowodo-
waną warunkami wyjątkowo prze-
dłużonej jazdy miejskiej: mała
prędkość, korki, ...). Aby zregenerować filtr, należy jechać,
jak tylko warunki drogowe na to poz-
wolą, z prędkością 60 km/h lub
większą, przez co najmniej pięć minut
(aż do zgaśnięcia kontrolki).
Jeżeli kontrolka pozostaje zapalona,
należy skontaktować się z ASO
PEUGEOT. Uwaga:
po długotrwałej jeździe
samochodu z bardzo małą
prędkością lub hamując, można
zauważyć w wyjątkowych sytuacja-
ch, wydostawanie się pary wodnej z
układu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na środowisko naturalne.
Miganie tej kontrolki przy pracującym
silniku, włączony sygnał dźwiękowy i
wyświetlenie komunikatu na ekraniewielofunkcyjnym "Usterka kataliza-
tora" sygnalizują usterkę działania
systemu wtrysku lub zapłonu. Istnieje
ryzyko uszkodzenia katalizatora
(wyłącznie w silniku benzynowym).
Należy jak najszybciej skontaktować
się z ASO PEUGEOT.
KONTROLA DZIAŁANIA
Page 28 of 195

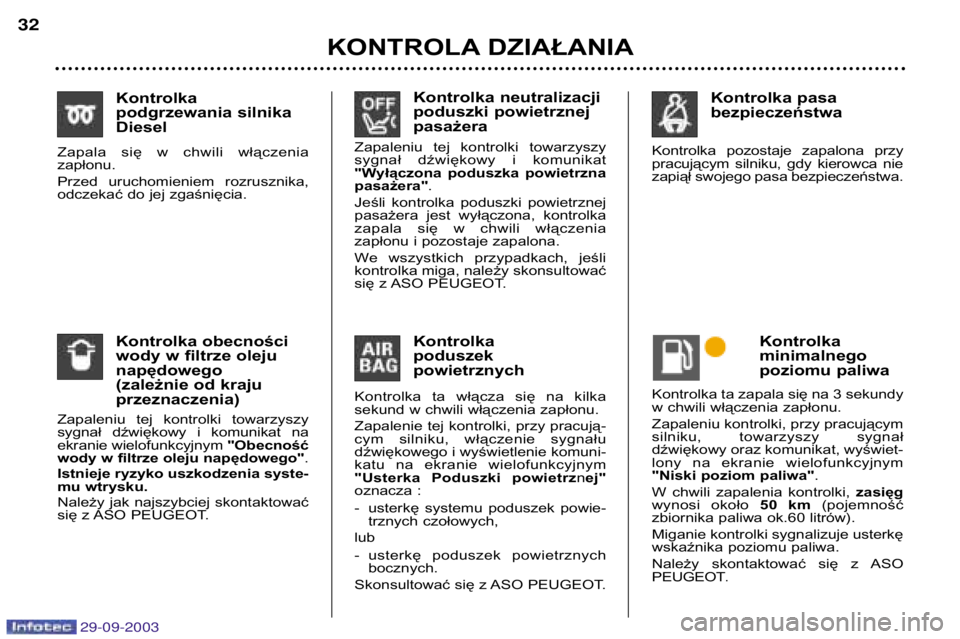

Kontrolka neutralizacji
poduszki powietrznejpasażera
Zapaleniu tej kontrolki towarzyszy
sygnał dźwiękowy i komunikat
"Wyłączona poduszka powietrznapasażera" .
Jeśli kontrolka poduszki powietrznej
pasażera jest wyłączona, kontrolka
zapala się w chwili włączenia
zapłonu i pozostaje zapalona.
We wszystkich przypadkach, jeśli kontrolka miga, należy skonsultować
się z ASO PEUGEOT. Kontrolka pasa bezpieczeństwa
Kontrolka pozostaje zapalona przy
pracującym silniku, gdy kierowca nie
zapiął swojego pasa bezpieczeństwa.
Kontrolka minimalnego
poziomu paliwa
Kontrolka ta zapala się na 3 sekundy
w chwili włączenia zapłonu. Zapaleniu kontrolki, przy pracującym
silniku, towarzyszy sygnał
dźwiękowy oraz komunikat, wyświet-
lony na ekranie wielofunkcyjnym
"Niski poziom paliwa" .
W chwili zapalenia kontrolki, zasięg
wynosi około 50 km(pojemność
zbiornika paliwa ok.60 litrów).
Miganie kontrolki sygnalizuje usterkę
wskaźnika poziomu paliwa.
Należy skontaktować się z ASO PEUGEOT
.
Kontrolka poduszekpowietrznych
Kontrolka ta włącza się na kilka
sekund w chwili włączenia zapłonu.
Zapalenie tej kontrolki, przy pracują-
cym silniku, włączenie sygnału
dźwiękowego i wyświetlenie komuni-
katu na ekranie wielofunkcyjnym
"Usterka Poduszki powietrz nej"
oznacza :
- usterkę systemu poduszek powie- trznych czołowych,
lub
- usterkę poduszek powietrznych bocznych.
Skonsultować się z ASO PEUGEOT.
KONTROLA DZIAŁANIA
Kontrolka
podgrzewania silnikaDiesel
Zapala się w chwili włączenia zapłonu.
Przed uruchomieniem rozrusznika,
odczekać do jej zgaśnięcia.
Kontrolka obecnościwody w filtrze oleju napędowego
(zależnie od kraju
przeznaczenia)
Zapaleniu tej kontrolki towarzyszy
sygnał dźwiękowy i komunikat naekranie wielofunkcyjnym "Obecność
wody w filtrze oleju napędowego" .
Istnieje ryzyko uszkodzenia syste-
mu wtrysku.
Należy jak najszybciej skontaktować
się z ASO PEUGEOT.
Page 29 of 195
Kontrolka neutralizacji
poduszki powietrznejpasażera
Zapaleniu tej kontrolki towarzyszy
sygnał dźwiękowy i komunikat
"Wyłączona poduszka powietrznapasażera" .
Jeśli kontrolka poduszki powietrznej
pasażera jest wyłączona, kontrolka
zapala się w chwili włączenia
zapłonu i pozostaje zapalona.
We wszystkich przypadkach, jeśli kontrolka miga, należy skonsultować
się z ASO PEUGEOT. Kontrolka pasa bezpieczeństwa
Kontrolka pozostaje zapalona przy
pracującym silniku, gdy kierowca nie
zapiął swojego pasa bezpieczeństwa.
Kontrolka minimalnego
poziomu paliwa
Kontrolka ta zapala się na 3 sekundy
w chwili włączenia zapłonu. Zapaleniu kontrolki, przy pracującym
silniku, towarzyszy sygnał
dźwiękowy oraz komunikat, wyświet-
lony na ekranie wielofunkcyjnym
"Niski poziom paliwa" .
W chwili zapalenia kontrolki, zasięg
wynosi około 50 km(pojemność
zbiornika paliwa ok.60 litrów).
Miganie kontrolki sygnalizuje usterkę
wskaźnika poziomu paliwa.
Należy skontaktować się z ASO PEUGEOT
.
Kontrolka poduszekpowietrznych
Kontrolka ta włącza się na kilka
sekund w chwili włączenia zapłonu.
Zapalenie tej kontrolki, przy pracują-
cym silniku, włączenie sygnału
dźwiękowego i wyświetlenie komuni-
katu na ekranie wielofunkcyjnym
"Usterka Poduszki powietrz nej"
oznacza :
- usterkę systemu poduszek powie- trznych czołowych,
lub
- usterkę poduszek powietrznych bocznych.
Skonsultować się z ASO PEUGEOT.
KONTROLA DZIAŁANIA
Kontrolka
podgrzewania silnikaDiesel
Zapala się w chwili włączenia zapłonu.
Przed uruchomieniem rozrusznika,
odczekać do jej zgaśnięcia.
Kontrolka obecnościwody w filtrze oleju napędowego
(zależnie od kraju
przeznaczenia)
Zapaleniu tej kontrolki towarzyszy
sygnał dźwiękowy i komunikat naekranie wielofunkcyjnym "Obecność
wody w filtrze oleju napędowego" .
Istnieje ryzyko uszkodzenia syste-
mu wtrysku.
Należy jak najszybciej skontaktować
się z ASO PEUGEOT.
Page 30 of 195
Usterka działaniaWyświetla się przy wystąp-
nieniu usterki działania, któ-
rej towarzyszy informacja
na ekranie wielofunkcyjnym
"Usterka automatycznej
skrzyni biegów" , sygnał dźwiękowy
oraz miganie kontrolki Sport i Śnieg
w zestawie wskaźników. Kontrolka "ŚNIEG"
Zapala się w chwili włącze- nia programu "ŚNIEG"auto-
matycznej skrzyni biegów.
Kontrolka "SPORT"
Zapala się w chwili włączenia programu "SPORT" auto-
matycznej skrzyni biegów.
Park
(Postój)
Reverse (Bieg wsteczny)
Neutral (Bieg jałowy)
Drive (Jazda)
Tryb ręczny : 1 przełożenie włączone
2 przełożenie włączone
3 przełożenie włączone
4 przełożenie włączone
KONTROLA DZIAŁANIA
Wskaźnik temperatury płynu
chłodzącego silnik
Wskazówka w strefie A, temperatura
prawidłowa.
Wskazówka w strefie B, temperatura
zbyt wysoka. Miga kontrolka central-
nego alarmu STOP, włącza się
sygnał dźwiękowy i wyświetlany jest
komunikat na ekranie wielofunkcyj-nym "Zbyt wysoka temperatura
płynu chłodzącego silnik" .
Należy koniecznie zatrzymać pojazd.
Uwaga : odczekać do ochłodzenia
silnika i uzupełnić poziom.
Układ chłodzenia silnika jest pod ciśnieniem.
Aby uniknąć poparzeń podczas
uzupełniania poziomu, odkręcić
korek o dwa obroty, aby obniżyć
ciśnienie w układzie.
Po kilku chwilach, odkręcić korek
całkowicie i uzupełnić poziom.
Skontaktować się z ASO PEUGEOT.
Wyświetlacz położenia dźwigni
selektora automatycznej
skrzyni biegówKontrolki automatycznej
skrzyni biegów
