Peugeot 307 Break 2002 Handleiding (in Dutch)

DE PEUGEOT-ONDERHOUDSCONTROLES25
DE PEUGEOT ONDERHOUDSCONTROLES TYPE A EN C EN DE TUSSENTIJDSE CONTROLES
TypeWerkzaamheden Omschrijving van de werkzaamhedenGarantiecontroleA C Tussentijdse controle
VERVERSEN- Motorolie verversen.- Brandstoffilter aftappen (alleen diesel).- Oliefilter.- Brandstoffilter (alleen benzine).VERVANGEN- Brandstoffilterelement (alleen diesel).- Luchtfilterelement- Bougies (alleen benzine).- Motorolie (controleren + bijvullen).- Olie handgeschakelde versnellingsbak (controleren + bijvullen).- Niveau elektrolyt in accu (controleren + bijvullen) indien niet onderhoudsvrij.NIVEAU- Ruitensproeiervloeistof (controleren + bijvullen).- Koelvloeistof (controleren + bijvullen).- Remvloeistof (controleren + bijvullen).- Stuurbekrachtigingsvloeistof (controleren + bijvullen, volgens uitvoering).- Werking verlichting en signalering.- Staat van ruiten, koplampreflectoren, lampglazen en spiegels.- Claxon.- Ruitensproeiers.- Staat van ruitenwisserbladen.- Staat en spanning van aandrijfriemen.- Werking van handrem.- Afdichting en staat van hydraulische circuits (slangen en carters).CONTROLE- Staat van rubber stofhoezen.- Remblokken. - Staat en speling van wiellagers, spoorstangen, kogels, silent blocs.- Afdichting van schokdempers.- Slijtage van remvoeringen achter.- Staat en spanning van banden (incl. reservewiel).- Emissieregeling, volgens wettelijke voorschriften (alleen benzine).- Rookgastest (alleen diesel).- Pollenfilter (volgens uitvoering). - Visuele controle van de gehele auto door een Peugeot-monteur.
SERVICE- Huurauto (indien overeengekomen).
PROEFRIT
: Alle rijomstandigheden: Bijzondere rijomstandigheden

(1) Minimale kwaliteitseis: Benzinemotoren: ACEA A3 en API SH/SJ; Dieselmotoren: ACEA B3 en API CF/CD - ACEA =Association des Constructeurs EuropŽens Automobiles - API =American Petroleum Institute.
Bij gebruik van een oliesoort die niet aan de norm ACEA A3-B3 voldoet, is het noodzakelijk het onderhoudsschema "Bijzondere omstandigheden" met kortere intervallen aan te houden. *Deze brandstofbesparende olie mag alleen worden gebruikt in motoren die hiervoor geschikt zijn.
26COMMERCIELE BENAMINGEN VAN DE GOEDGEKEURDE EN AANBEVOLEN SMEERMIDDELEN VOOR MOTOREN IN EUROPA(1)
BENZINE DIESEL DIESEL BENZINE

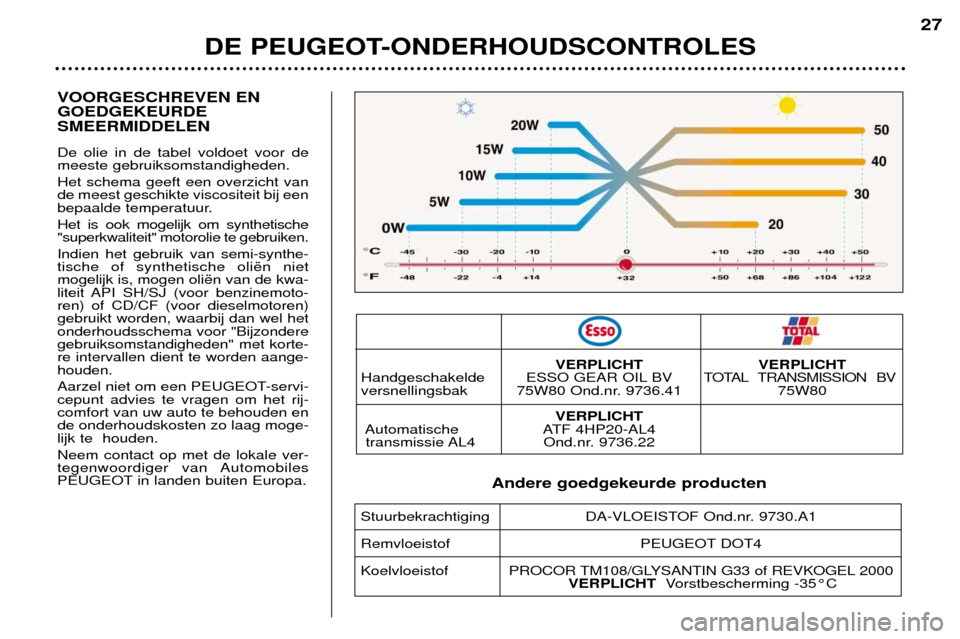

VOORGESCHREVEN EN GOEDGEKEURDESMEERMIDDELEN De olie in de tabel voldoet voor de meeste gebruiksomstandigheden. Het schema geeft een overzicht van de meest geschikte viscositeit bij een
bepaalde temperatuur. Het is ook mogelijk om synthetische "superkwaliteit" motorolie te gebruiken. Indien het gebruik van semi-synthe- tische of synthetische oli‘n nietmogelijk is, mogen oli‘n van de kwa-
liteit API SH/SJ (voor benzinemoto-ren) of CD/CF (voor dieselmotoren)gebruikt worden, waarbij dan wel hetonderhoudsschema voor "Bijzonderegebruiksomstandigheden" met korte-re intervallen dient te worden aange-houden.
Aarzel niet om een PEUGEOT-servi- cepunt advies te vragen om het rij-comfort van uw auto te behouden ende onderhoudskosten zo laag moge-lijk te houden. Neem contact op met de lokale ver-
tegenwoordiger van Automobiles
PEUGEOT in landen buiten Europa.
DE PEUGEOT-ONDERHOUDSCONTROLES27
VERPLICHT VERPLICHT
Handgeschakelde ESSO GEAR OIL BV TOTAL TRANSMISSION BV
versnellingsbak 75W80 Ond.nr. 9736.41 75W80
VERPLICHT
Automatische ATF 4HP20-AL4 transmissie AL4 Ond.nr. 9736.22
Andere goedgekeurde producten
Stuurbekrachtiging DA-VLOEISTOF Ond.nr. 9730.A1
Remvloeistof PEUGEOT DOT4Koelvloeistof PROCOR TM108/GLYSANTIN G33 of REVKOGEL 2000
VERPLICHT Vorstbescherming -35¡C

1 -Toerenteller.
2 - Verklikkerlampje veiligheidsgordels.
3 - Verklikkerlampje zelfdiagnose
motor.
4 - Verklikkerlampje handrem en telaag remvloeistofniveau.
5 - Richtingaanwijzer links.
6 - Koelvloeistoftemperatuurmeter.
7 - Verklikkerlampje laden van de accu. 8 -
Verklikkerlampje verplicht
stoppen (STOP).
9 - Verklikkerlampje motoroliedruk.
10 - Verklikkerlampjebrandstofreserve.
11 - Richtingaanwijzer rechts.
12 - Brandstofmeter.
13 - Verklikkerlampjeantiblokkeersysteem (ABS).
14 - Verklikkerlampje airbags. 15 -
Verklikkerlampje uitschakeling airbag passagierszijde.
16 - Snelheidsmeter.
17 - Onderhoudsintervalindicator,Meter motorolieniveau en
kilometerteller.
18 - Nulstelling dagteller.
19 - Verklikkerlampje mistachterlicht.
20 - Verklikkerlampje Elektronisch
Stabiliteits Programma en AntiSpin Regeling (ESP/ASR)*.
21 - Verklikkerlampje mistlampenv——r*.
22 - Verklikkerlampje voorgloeien
dieselmotor.
23 - Verklikkerlampje grootlicht.
24 - Verklikkerlampje te laagkoelvloeistofniveau*.
25 - Verklikkerlampje dimlicht.
26 - Verklikkerlampje water in brandstof (diesel)*.
27 - Dimmer dashboardverlichting.
* Volgens uitvoering.
CONTROLE TIJDENS HET RIJDEN
28
INSTRUMENTENPANEEL BENZINE/DIESEL

CONTROLE TIJDENS HET RIJDEN29
1 -
Toerenteller.
2 - Verklikkerlampje veiligheidsgordels.
3 - Verklikkerlampje zelfdiagnose
motor.
4 - Verklikkerlampje handrem en te laag remvloeistofniveau.
5 - Richtingaanwijzer links.
6 - Koelvloeistoftemperatuurmeter.
7 - Verklikkerlampje laden van de accu. 8 -
Verklikkerlampje verplicht
stoppen (STOP).
9 - Verklikkerlampje motoroliedruk.
10 - Verklikkerlampjebrandstofreserve.
11 - Richtingaanwijzer rechts.
12 - Brandstofmeter.
13 - Verklikkerlampje antiblokkeersysteem (ABS).
14 - Verklikkerlampje airbags. 15 -
Verklikkerlampje uitschakeling airbag passagierszijde.
16 - Snelheidsmeter.
17 - Onderhoudsintervalindicator,meter motorolieniveau en
kilometerteller.
18 - Nulstelling dagteller.
19 - Verklikkerlampje mistachterlicht.
20 - Verklikkerlampje Elektronisch
Stabiliteits Programma en AntiSpin Regeling (ESP/ASR)*.
21 - Verklikkerlampje mistlampenv——r*.
22 - Verklikkerlampje grootlicht.
23 - Verklikkerlampje te laagkoelvloeistofniveau*.
24 - Verklikkerlampje dimlicht.
25 - Dimmer dashboardverlichting.
26 - Verklikkerlampje programmaSport.
27 - Verklikkerlampje programma
Sneeuw.
28 - Schakelstandindicatie.
* Volgens uitvoering.
INSTRUMENTENPANEEL AUTOMATISCHE TRANSMISSIE

Verklikkerlampje te laag koelvloeistofniveau* Gekoppeld aan het verklikkerlampje verplicht stoppen STOP.
Dit lampje gaat elke keer dat het contact wordt aangezet gedurende ongeveer 3 seconden branden.
Als het lampje brandt in combinatie met een geluidssignaal en de melding" Koelvloeistof bijvullen " op het multifunctionele display, stop dan onmiddel-
lijk .
Let op: wacht tot de motor is afgekoeld alvorens koelvloeistof bij te vullen.
Het koelcircuit staat onder druk. Verklikkerlampje verplicht stoppen STOP Gekoppeld aan de verklikkerlampjes "te lage motoroliedruk", "tem- peratuur motorolie"*, "te laag koelvloeistofniveau", "te laag rem-vloeistofniveau" en "storing in systeem elektronische remdrukrege-
laar", de koelvloeistoftemperatuurmeter en het pictogram portier/motorkap/kof-
ferdeksel geopend op het multifuncionele display. Gaat elke keer dat het contact wordt aangezet branden.Als het lampje bij een draaiende motor knippert, stop dan onmiddellijk.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje te lage motoroliedruk Gekoppeld aan het verklikkerlampje verplicht stoppen STOP.
Als het lampje bij een draaiende motor brandtt in combinatie met een geluidssignaal en de melding " Te lage oliedruk" of " Motorolie bijvul-
len " op het multifunctionele display, stop dan onmiddellijk.
Vul indien nodig olie bij.
Raadpleeg zo snel mogelijk een PEUGEOT-servicepunt.
CONTROLE TIJDENS HET RIJDEN Een verklikkerlampje dat constant blijft branden of bij een draaiende motor knippert, geeft aan dat er een defect is opgetreden. Het branden van som-mige lampjes gaat vergezeld van een geluidssignaal en een bericht op het
multifunctionele display. Negeer een dergelijke waarschuwing niet, maar
raadpleeg zo snel mogelijk uw PEUGEOT-servicepunt.Stop onmiddellijk indien tijdens het rijden het verklikkerlampje verplicht
stoppen (STOP) gaat branden, maar zorg ervoor dat u uw auto op een zoveilig mogelijke plaats tot stilstand brengt. Draai, om verwondingen te voorko- men, de vuldop twee omwentelingenlos om de druk te laten dalen.
Verwijder vervolgens de vuldop en vul koelvloeistof bij.
Raadpleeg een PEUGEOT-service- punt.
VERKLIKKERLAMPJE HANDREM EN TE LAAG
REMVLOEISTOFNIVEAU
Gekoppeld aan het verklikkerlampje verplicht stoppen
STOP.
Dit lampje gaat elke keer dat hetcontact wordt aangezet branden. Als het lampje gaat branden in com- binatie met een geluidssignaal eneen melding op het multifunctionele
display, wijst dit op hetzij: - "Handrem aangetrokken" , in het
geval van een (iets) aangetrokken handrem,
- "Niveau remvloeistof te laag" , in
het geval van een te laag rem-vloeistofniveau in het reservoir (alshet lampje ook brandt als de han-drem niet gebruikt wordt),
- "Storing remsysteem" , in het
geval van een storing in de elek-tronische remdrukregelaar als hettegelijk met het verklikkerlampjeABS brandt.
Stop onmiddellijk .
Raadpleeg een PEUGEOT-servicepunt.
* Volgens uitvoering.
CONTROLE TIJDENS HET RIJDEN
30

Verklikkerlampje laden van de accu Gaat elke keer dat het contact wordt aangezet
branden. Als het lampje bij een draaiende motor brandt in combinatie met eengeluidssignaal en de melding"Storing laden accu" op het multi-
functionele display, kan dit wijzen op:
- een storing in het laadcircuit,
- loszittende aansluitingen van de accu of de startmotor,
- een gebroken of te slappe dyna- moriem,
- een defecte dynamo.
Raadpleeg een PEUGEOT-service- punt.
Verklikkerlampje
antiblokkeersysteem (ABS)
Dit lampje gaat elke keer dat
het contact wordt aangezet geduren- de 3 seconden branden. Als het lampje bij een snelheid van meer dan 12 km/h blijft branden ofgaat branden, wijst dit op een storingin het antiblokkeersysteem. De normale remwerking met rembe- krachtiging blijft toch behouden. Als het lampje gaat branden in combi- natie met een geluidssignaal en demelding "Storing ABS" op het multi-
functionele display, raadpleeg daneen PEU
GEOT-servicepunt. Verklikkerlampje storing Elektronisch Stabiliteits Programma/Anti Slip Regeling (ESP/ASR)* Dit lampje gaat elke keer dat het contact wordt aangezet gedurende 3 seconden branden.
Als het lampje bij draaiende motor blijft branden of gaat branden in combinatiemet een geluidssignaal en de melding "ESP/ASR buiten gebruik"op het multi-
functionele display, raadpleeg dan een PEUGEOT-servicepunt.Het verklikkerlampje gaat knipperen als het systeem in werking wordt gesteld enblijft branden als het systeem wordt uitgeschakeld.
Verklikkerlampje voorgloeien dieselmotor Dit lampje gaat elke keer dat het contact wordt aangezet branden.
Wacht met het starten van de motor tot het lampje uit gaat.
Verklikkerlampje water in brandstoffilter* (dieselmotor; afhankelijk van land van bestemming) Als dit lampje gaat branden in combinatie met een geluidssignaal en de melding "Water in brandstoffilter" op het multifunctionele display,
raadpleeg dan zo snel mogelijk een PEUGEOT-servicepunt. Er bestaat kans op schade aan het inspuitsysteem.
* Volgens uitvoering.
Verklikkerlampje zelfdiagnose motor Dit lampje gaat elke keer dat het contact wordt aangezet branden. Het verklikkerlampje vervuild roetfilter is gekoppeld aan het verklikker-
lampje zelfdiagnose motor.
Er verschijnt een melding op het multifunctionele display als dit lampje tijdens hetdraaien van de motor brandt in combinatie met een geluidssignaal:
- De melding " Storing emissieregeling" duidt op een storing in de emissieregeling.
- De melding " Niveau brandstofadditief laag " of "Kans op vervuiling roetfil-
ter ", duidt op een storing in het roetfilter.
Als het lampje bij draaiende motor knippert in combinatie met een geluidssignaal en de melding " Defect in katalysator " op het multifunctionele display, duidt dit
op een storing in het injectie- of het ontstekingssysteem. De katalysator kan hier-door beschadigd raken (alleen auto's met benzinemotor).
Raadpleeg zo snel mogelijk een PEUGEOT-servicepunt.
CONTROLE TIJDENS HET RIJDEN 31

Verklikkerlampje uitschakeling airbag passagierszijde* Het lampje gaat branden in combinatie met een geluidssignaal en de melding op het multifunctionele display "Airbag aan passagierszijde
uitgeschakeld" .
Als de airbag aan passagierszijde uitgeschakeld is, gaat het verklikkerlampjebranden als het contact wordt aangezet, waarna het blijft branden.
Raadpleeg in alle gevallen dat het lampje knippert uw PEUGEOT-servicepunt.
Verklikkerlampje veiligheidsgordels Dit lampje gaat branden als de motor draait en de bestuurder zijn veilig- heidsgordel niet heeft vastgemaakt.Verklikkerlampje brandstofreserve Gaat elke keer dat het contact wordt aangezet 3 seconden branden. Als het lampje bij een draaiende motor gaat branden, klinkt een geluidssignaal en verschijnt de melding "Brandstofniveau laag"
op het multifunctionele display. Zodra dit lampje gaat branden, kunt u nog ongeveer 50 km met de resterende hoeveelheid brandstof rijden (tankinhoud: ca. 60 liter).
Als het lampje knippert, geeft dit een storing aan in de brandstofmeter.
Raadpleeg uw PEUGEOT-servicepunt.
* Volgens uitvoering.
Verklikkerlampje airbags Het lampje gaat bij het aanzetten van het contact branden en gaat na enkele seconden uit. Als het lampje gaat branden in combinatie met een geluidssignaal en
een melding " Storing airbag " op het multifunctionele display, wijst dit op hetzij:
- Een storing in de airbags van de bestuurder en de voorpassagier, of
- Een storing in de zijairbags of de window-airbags.
Raadpleeg uw PEUGEOT-servicepunt. Koelvloeistoftemperatuurmeter Wijzer in zone
A: de temperatuur is
in orde. Wijzer in zone B: de temperatuur is
te hoog. Het verklikkerlampje ver- plicht stoppen STOPgaat knipperen
in combinatie met een geluidssignaalen de melding "Temperatuur koel-
vloeistof hoog" op het multifunctio-
nele display. Stop onmiddellijk.Let op: Wacht tot de motor is afge-
koeld om indien nodig koelvloeistof bij te vullen. Het koelcircuit staat onder druk.Draai, om verwondingen te voorko- men, de vuldop twee omwentelingenlos om de druk te laten dalen.
Verwijder vervolgens de vuldop en vul koelvloeistof bij.
Raadpleeg een PEUGEOT-service- punt.
CONTROLE TIJDENS HET RIJDEN
32

Verklikkerlampje uitschakeling airbag passagierszijde* Het lampje gaat branden in combinatie met een geluidssignaal en de melding op het multifunctionele display "Airbag aan passagierszijde
uitgeschakeld" .
Als de airbag aan passagierszijde uitgeschakeld is, gaat het verklikkerlampjebranden als het contact wordt aangezet, waarna het blijft branden.
Raadpleeg in alle gevallen dat het lampje knippert uw PEUGEOT-servicepunt.
Verklikkerlampje veiligheidsgordels Dit lampje gaat branden als de motor draait en de bestuurder zijn veilig- heidsgordel niet heeft vastgemaakt.Verklikkerlampje brandstofreserve Gaat elke keer dat het contact wordt aangezet 3 seconden branden. Als het lampje bij een draaiende motor gaat branden, klinkt een geluidssignaal en verschijnt de melding "Brandstofniveau laag"
op het multifunctionele display. Zodra dit lampje gaat branden, kunt u nog ongeveer 50 km met de resterende hoeveelheid brandstof rijden (tankinhoud: ca. 60 liter).
Als het lampje knippert, geeft dit een storing aan in de brandstofmeter.
Raadpleeg uw PEUGEOT-servicepunt.
* Volgens uitvoering.
Verklikkerlampje airbags Het lampje gaat bij het aanzetten van het contact branden en gaat na enkele seconden uit. Als het lampje gaat branden in combinatie met een geluidssignaal en
een melding " Storing airbag " op het multifunctionele display, wijst dit op hetzij:
- Een storing in de airbags van de bestuurder en de voorpassagier, of
- Een storing in de zijairbags of de window-airbags.
Raadpleeg uw PEUGEOT-servicepunt. Koelvloeistoftemperatuurmeter Wijzer in zone
A: de temperatuur is
in orde. Wijzer in zone B: de temperatuur is
te hoog. Het verklikkerlampje ver- plicht stoppen STOPgaat knipperen
in combinatie met een geluidssignaalen de melding "Temperatuur koel-
vloeistof hoog" op het multifunctio-
nele display. Stop onmiddellijk.Let op: Wacht tot de motor is afge-
koeld om indien nodig koelvloeistof bij te vullen. Het koelcircuit staat onder druk.Draai, om verwondingen te voorko- men, de vuldop twee omwentelingenlos om de druk te laten dalen.
Verwijder vervolgens de vuldop en vul koelvloeistof bij.
Raadpleeg een PEUGEOT-service- punt.
CONTROLE TIJDENS HET RIJDEN
32

Verklikkerlampje "SPORT" Dit lampje gaat branden als het schakelprogram- ma "SPORT" van de automatische transmissie
wordt ingeschakeld.
Verklikkerlampje "SNEEUW" Dit lampje gaat branden als het schakelprogram- ma "SNEEUW" van de automatische transmissie
wordt ingeschakeld.
Park
(Parkeerstand)
Reverse (Achteruit)
Neutral (Neutraalstand)
Drive (Rijstand)
Handbediening: 1e versnelling ingeschakeld 2e versnelling ingeschakeld3e versnelling ingeschakeld 4e versnelling ingeschakeld
CONTROLE TIJDENS HET RIJDEN 33
Display stand selectiehendel automatische transmissie Verklikkerlampjes automatische transmissie
