Peugeot 307 CC 2003 Manuale del proprietario (in Italian)

22-09-2003
INFORMAZIONI PRATICHE
134

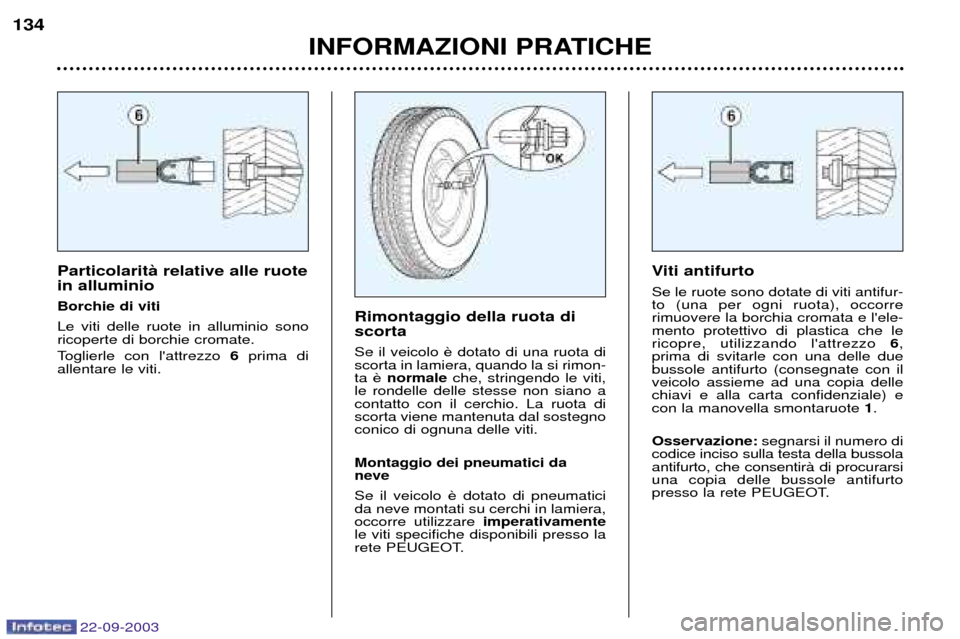

Particolaritˆ relative alle ruote in alluminio Borchie di vitiLe viti delle ruote in alluminio sono ricoperte di borchie cromate.
Toglierle con l'attrezzo
6prima di
allentare le viti. Rimontaggio della ruota di scorta Se il veicolo scorta in lamiera, quando la si rimon-ta
normale che, stringendo le viti,
le rondelle delle stesse non siano acontatto con il cerchio. La ruota discorta viene mantenuta dal sostegnoconico di ognuna delle viti. Montaggio dei pneumatici da neve Se il veicolo da neve montati su cerchi in lamiera,occorre utilizzare imperativamente
le viti specifiche disponibili presso la
rete PEUGEOT. Viti antifurto Se le ruote sono dotate di viti antifur- to (una per ogni ruota), occorrerimuovere la borchia cromata e l'ele-mento protettivo di plastica che lericopre, utilizzando l'attrezzo
6,
prima di svitarle con una delle duebussole antifurto (consegnate con ilveicolo assieme ad una copia dellechiavi e alla carta confidenziale) econ la manovella smontaruote 1.
Osservazione: segnarsi il numero di
codice inciso sulla testa della bussolaantifurto, che consentirˆ di procurarsiuna copia delle bussole antifurto
presso la rete PEUGEOT.

22-09-2003
INFORMAZIONI PRATICHE135

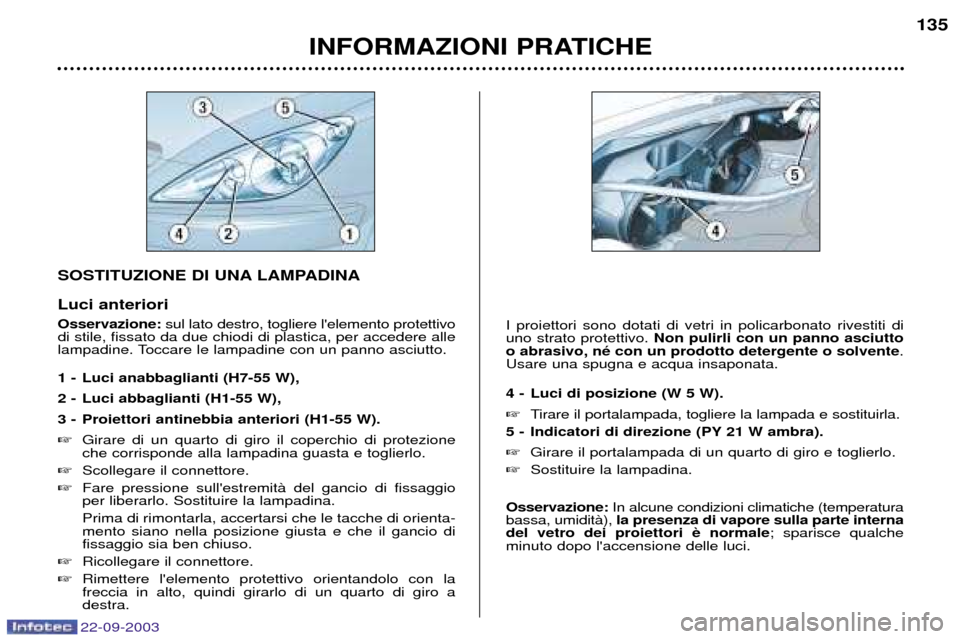

SOSTITUZIONE DI UNA LAMPADINA Luci anteriori Osservazione:
sul lato destro, togliere l'elemento protettivo
di stile, fissato da due chiodi di plastica, per accedere alle
lampadine. Toccare le lampadine con un panno asciutto.
1 - Luci anabbaglianti (H7-55 W),
2 - Luci abbaglianti (H1-55 W),
3 - Proiettori antinebbia anteriori (H1-55 W). Girare di un quarto di giro il coperchio di protezione
che corrisponde alla lampadina guasta e toglierlo.
 Scollegare il connettore.
 Fare pressione sull'estremitˆ del gancio di fissaggio per liberarlo. Sostituire la lampadina. Prima di rimontarla, accertarsi che le tacche di orienta- mento siano nella posizione giusta e che il gancio difissaggio sia ben chiuso.
 Ricollegare il connettore.
 Rimettere l'elemento protettivo orientandolo con lafreccia in alto, quindi girarlo di un quarto di giro adestra. I proiettori sono dotati di vetri in policarbonato rivestiti diuno strato protettivo.
Non pulirli con un panno asciutto
o abrasivo, nŽ con un prodotto detergente o solvente .
Usare una spugna e acqua insaponata.
4 - Luci di posizione (W 5 W).  Tirare il portalampada, togliere la lampada e sostituirla.
5 - Indicatori di direzione (PY 21 W ambra). Girare il portalampada di un quarto di giro e toglierlo.
 Sostituire la lampadina.
Osservazione: In alcune condizioni climatiche (temperatura
bassa, umiditˆ), la presenza di vapore sulla parte interna
del vetro dei proiettori ; sparisce qualche
minuto dopo l'accensione delle luci.

22-09-2003
INFORMAZIONI PRATICHE
136

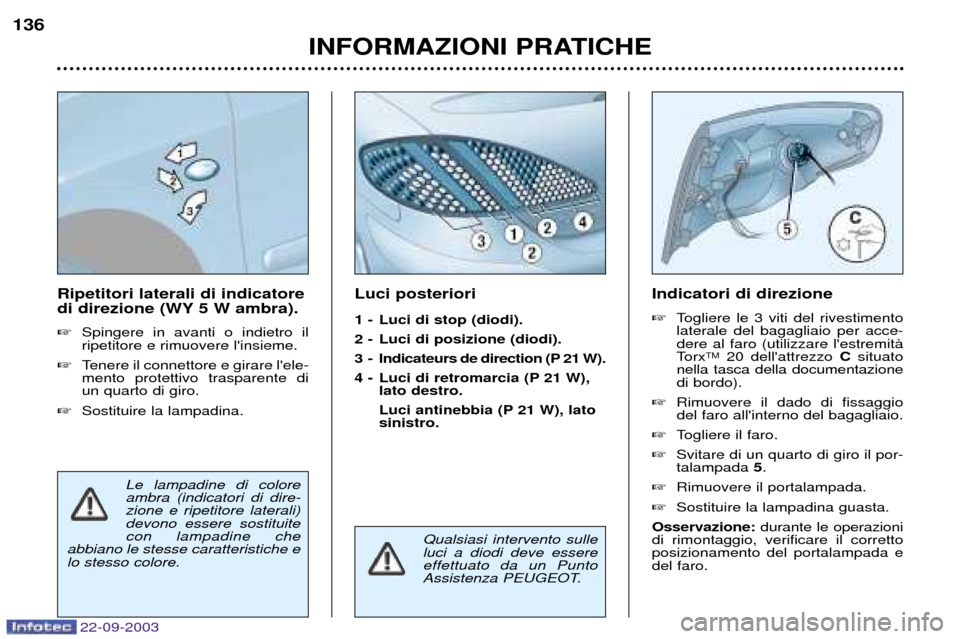

Ripetitori laterali di indicatore
di direzione (WY 5 W ambra).
Spingere in avanti o indietro il ripetitore e rimuovere l'insieme.
 Tenere il connettore e girare l'ele-mento protettivo trasparente diun quarto di giro.
 Sostituire la lampadina. Luci posteriori
1 - Luci di stop (diodi).
2 - Luci di posizione (diodi).
3 - Indicateurs de direction (P 21 W).
4 - Luci di retromarcia (P 21 W),
lato destro.
Luci antinebbia (P 21 W), lato sinistro. Indicatori di direzione
Togliere le 3 viti del rivestimento laterale del bagagliaio per acce-dere al faro (utilizzare l'estremitˆ
Torx TM
20 dell'attrezzo Csituato
nella tasca della documentazionedi bordo).
 Rimuovere il dado di fissaggiodel faro all'interno del bagagliaio.
 Togliere il faro.
 Svitare di un quarto di giro il por-talampada 5.
 Rimuovere il portalampada.
 Sostituire la lampadina guasta.
Osservazione: durante le operazioni
di rimontaggio, verificare il correttoposizionamento del portalampada edel faro.
Le lampadine di coloreambra (indicatori di dire-zione e ripetitore laterali)devono essere sostituitecon lampadine che
abbiano le stesse caratteristiche elo stesso colore.
Qualsiasi intervento sulle luci a diodi deve essereeffettuato da un Punto
Assistenza PEUGEOT.

22-09-2003
INFORMAZIONI PRATICHE
136
Ripetitori laterali di indicatore
di direzione (WY 5 W ambra).
Spingere in avanti o indietro il ripetitore e rimuovere l'insieme.
 Tenere il connettore e girare l'ele-mento protettivo trasparente diun quarto di giro.
 Sostituire la lampadina. Luci posteriori
1 - Luci di stop (diodi).
2 - Luci di posizione (diodi).
3 - Indicateurs de direction (P 21 W).
4 - Luci di retromarcia (P 21 W),
lato destro.
Luci antinebbia (P 21 W), lato sinistro. Indicatori di direzione
Togliere le 3 viti del rivestimento laterale del bagagliaio per acce-dere al faro (utilizzare l'estremitˆ
Torx TM
20 dell'attrezzo Csituato
nella tasca della documentazionedi bordo).
 Rimuovere il dado di fissaggiodel faro all'interno del bagagliaio.
 Togliere il faro.
 Svitare di un quarto di giro il por-talampada 5.
 Rimuovere il portalampada.
 Sostituire la lampadina guasta.
Osservazione: durante le operazioni
di rimontaggio, verificare il correttoposizionamento del portalampada edel faro.
Le lampadine di coloreambra (indicatori di dire-zione e ripetitore laterali)devono essere sostituitecon lampadine che
abbiano le stesse caratteristiche elo stesso colore.
Qualsiasi intervento sulle luci a diodi deve essereeffettuato da un Punto
Assistenza PEUGEOT.

22-09-2003
INFORMAZIONI PRATICHE137

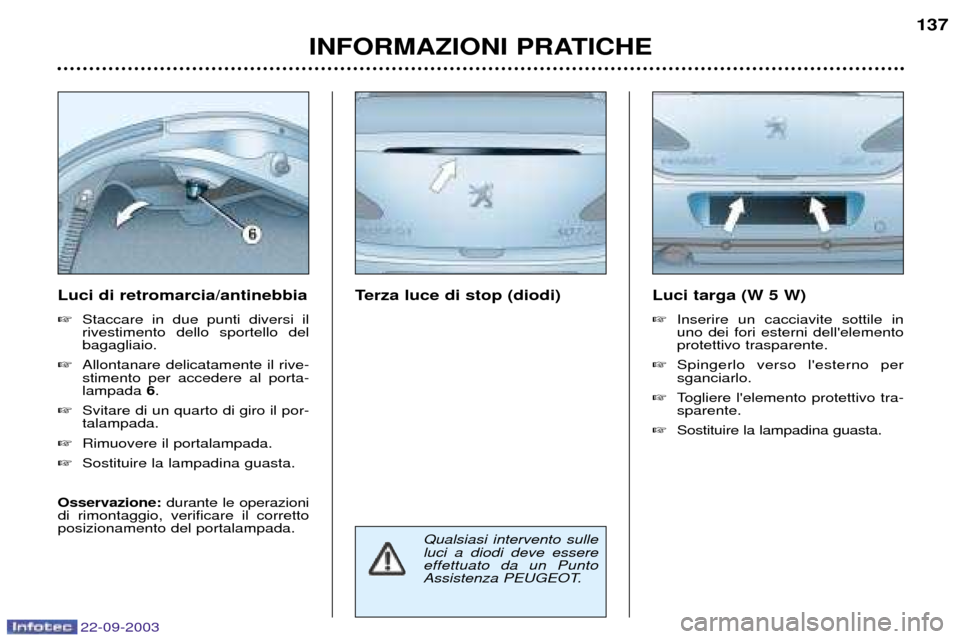

Luci targa (W 5 W)
Inserire un cacciavite sottile in uno dei fori esterni dell'elementoprotettivo trasparente.
 Spingerlo verso l'esterno persganciarlo.
 Togliere l'elemento protettivo tra-sparente.
 Sostituire la lampadina guasta.
Terza luce di stop (diodi)
Luci di retromarcia/antinebbia  Staccare in due punti diversi il rivestimento dello sportello delbagagliaio.
 Allontanare delicatamente il rive-stimento per accedere al porta-lampada 6.
 Svitare di un quarto di giro il por-talampada.
 Rimuovere il portalampada.
 Sostituire la lampadina guasta.
Osservazione: durante le operazioni
di rimontaggio, verificare il correttoposizionamento del portalampada.
Qualsiasi intervento sulle luci a diodi deve essereeffettuato da un Punto
Assistenza PEUGEOT.

INFORMAZIONI PRATICHE
138

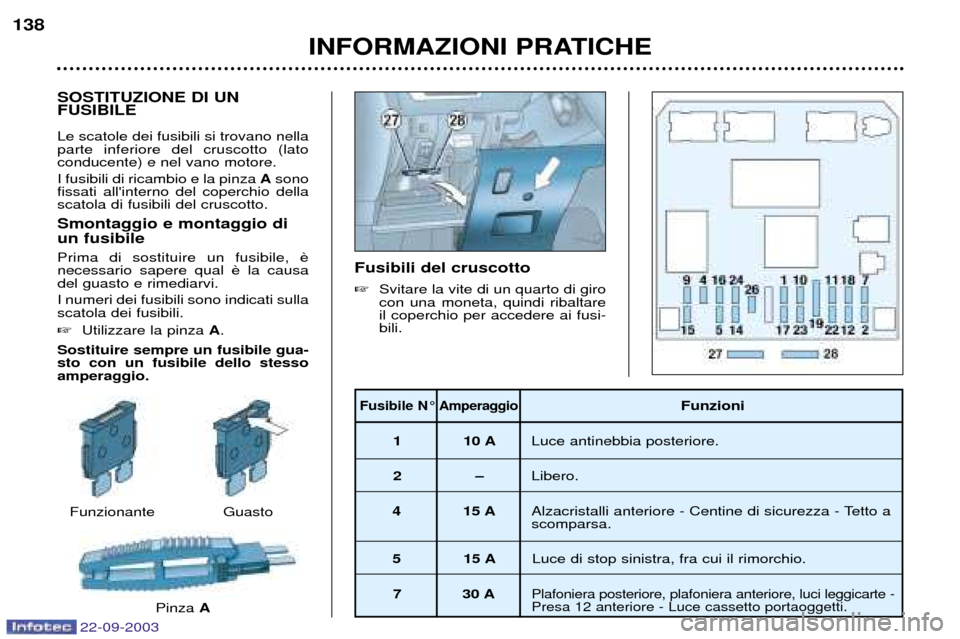

SOSTITUZIONE DI UN FUSIBILE Le scatole dei fusibili si trovano nella parte inferiore del cruscotto (latoconducente) e nel vano motore. I fusibili di ricambio e la pinza
Asono
fissati all'interno del coperchio della scatola di fusibili del cruscotto.
Smontaggio e montaggio di un fusibile Prima di sostituire un fusibile, necessario sapere qual del guasto e rimediarvi. I numeri dei fusibili sono indicati sulla scatola dei fusibili.  Utilizzare la pinza A.
Sostituire sempre un fusibile gua- sto con un fusibile dello stessoamperaggio. Fusibili del cruscotto
Svitare la vite di un quarto di giro con una moneta, quindi ribaltareil coperchio per accedere ai fusi-bili.
Fusibile N¡ AmperaggioFunzioni
1 10 A Luce antinebbia posteriore.
2Ð Libero.
4 15 A Alzacristalli anteriore - Centine di sicurezza - Tetto a scomparsa.
5 15 A Luce di stop sinistra, fra cui il rimorchio.
7 30 A
Plafoniera posteriore, plafoniera anteriore, luci leggicarte -Presa 12 anteriore - Luce cassetto portaoggetti.
Funzionante
Pinza AGuasto
22-09-2003

22-09-2003
Il circuito elettrico del vei- colo funzionare con equipag-giamenti di serie od opzio-nali.
Prima di installare altri equipag-giamenti o accessori elettrici sulveicolo, consultare un Punto
Assistenza PEUGEOT. La PEUGEOT non si assume alcuna responsabilitˆ in caso dispese di riparazione o guasti deri-vanti dall'installazione di accesso-ri ausiliari non forniti e non racco-mandati dalla PEUGEOT e in par-ticolare per gli apparecchi il cuiconsumo supera i 10 milliamp
* I maxifusibili sono una protezio- ne supplementare per i sistemi
elettrici. Tutti gli interventi suimaxi fusibili e sui fusibili esternidevono essere effettuati da un
Punto Assistenza PEUGEOT .
INFORMAZIONI PRATICHE
140

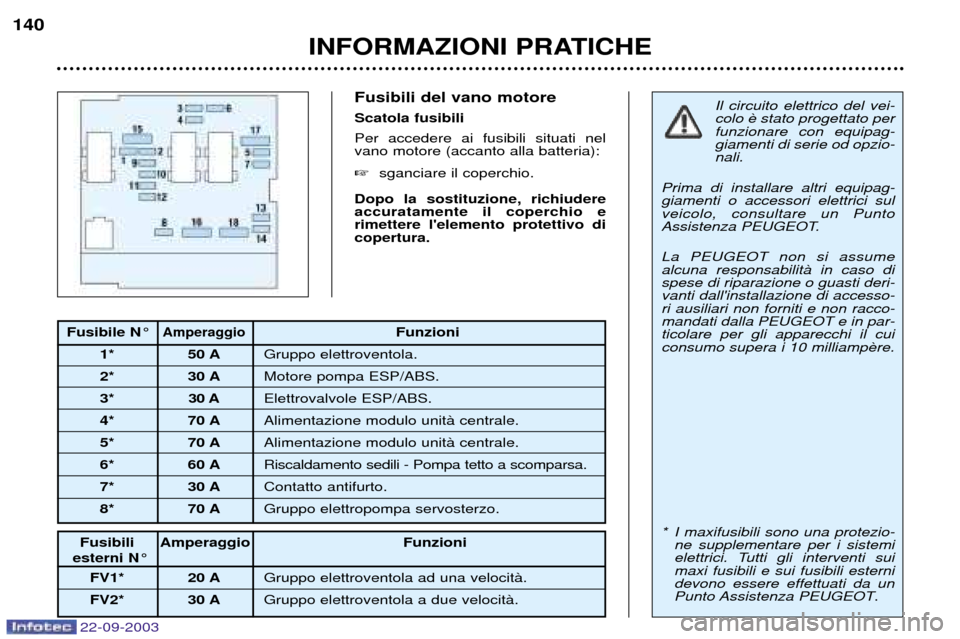

Fusibili del vano motore Scatola fusibiliPer accedere ai fusibili situati nel vano motore (accanto alla batteria):
sganciare il coperchio.
Dopo la sostituzione, richiudere accuratamente il coperchio erimettere l'elemento protettivo dicopertura.
Fusibile N¡AmperaggioFunzioni
1* 50 A Gruppo elettroventola.
2* 30 A Motore pompa ESP/ABS.
3* 30 A Elettrovalvole ESP/ABS.
4* 70 A Alimentazione modulo unitˆ centrale.
5* 70 A Alimentazione modulo unitˆ centrale.
6* 60 A Riscaldamento sedili - Pompa tetto a scomparsa.
7* 30 A Contatto antifurto.
8* 70 A Gruppo elettropompa servosterzo.
Fusibili Amperaggio Funzioni
esterni N¡
FV1* 20 A Gruppo elettroventola ad una velocitˆ.
FV2* 30 A Gruppo elettroventola a due velocitˆ.

22-09-2003
INFORMAZIONI PRATICHE141
Fusibile N¡AmperaggioFunzioni
1 10 A Contattore luci di retromarcia cambio automatico - Comando rel cambio automatico - Contattore luci di retromarcia cambio manuale - Sensore di velocitˆveicolo.
2 15 A Elettrovalvola canister - Pompa carburante.
3 10 A Calcolatore servosterzo - Calcolatore ABS o ESP.
4 10 A Calcolatore inieizione - Comando relaggiuntivo - Calcolatore cambio automatico - Comando sequenziale cambio automatico -Rel
5Ð Libero.
6 15 A Proiettori antinebbia anteriori.
7 20 A Pompa lavaproiettori.
8 20 A Comando rel
9 15 A Luce anabbagliante sinistra.
10 15 A Luce anabbagliante destra.
11 10 A Luce abbagliante destra.
12 10 A Luce abbagliante sinistra.
13 15 A Avvisatore acustico.
14 10 A Pompa lavacristalli.
15 30 A Sonde ad ossigeno - Elettrovalvola riciclaggio gas di scarico - Bobina accensione -Alimentazione iniettori.
16 30 A Pompa aria motore benzina con cambio automatico.
17 30 A Velocitˆ lenta/rapida tergicristallo.
18 40 A Ventilatore aria all'interno dell'abitacolo.

INFORMAZIONI PRATICHE
138
SOSTITUZIONE DI UN FUSIBILE Le scatole dei fusibili si trovano nella parte inferiore del cruscotto (latoconducente) e nel vano motore. I fusibili di ricambio e la pinza
Asono
fissati all'interno del coperchio della scatola di fusibili del cruscotto.
Smontaggio e montaggio di un fusibile Prima di sostituire un fusibile, necessario sapere qual del guasto e rimediarvi. I numeri dei fusibili sono indicati sulla scatola dei fusibili.  Utilizzare la pinza A.
Sostituire sempre un fusibile gua- sto con un fusibile dello stessoamperaggio. Fusibili del cruscotto
Svitare la vite di un quarto di giro con una moneta, quindi ribaltareil coperchio per accedere ai fusi-bili.
Fusibile N¡ AmperaggioFunzioni
1 10 A Luce antinebbia posteriore.
2Ð Libero.
4 15 A Alzacristalli anteriore - Centine di sicurezza - Tetto a scomparsa.
5 15 A Luce di stop sinistra, fra cui il rimorchio.
7 30 A
Plafoniera posteriore, plafoniera anteriore, luci leggicarte -Presa 12 anteriore - Luce cassetto portaoggetti.
Funzionante
Pinza AGuasto
22-09-2003

22-09-2003
INFORMAZIONI PRATICHE139

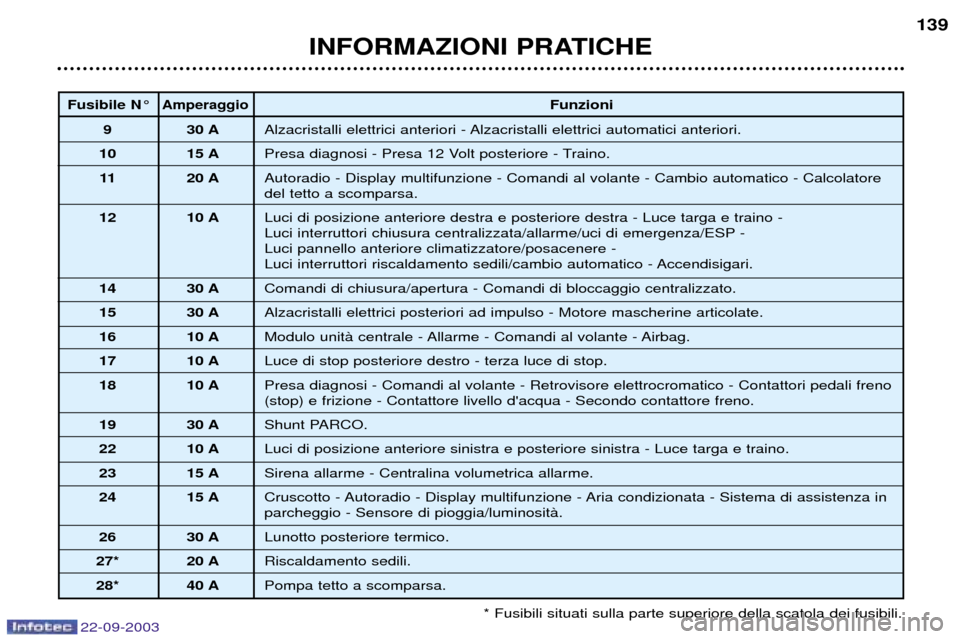

* Fusibili situati sulla parte superiore della scatola dei fusibili.
Fusibile N¡AmperaggioFunzioni
9 30 A Alzacristalli elettrici anteriori - Alzacristalli elettrici automatici anteriori.
10 15 A Presa diagnosi - Presa 12 Volt posteriore - Traino.
11 20 A Autoradio - Display multifunzione - Comandi al volante - Cambio automatico - Calcolatore del tetto a scomparsa.
12 10 A Luci di posizione anteriore destra e posteriore destra - Luce targa e traino -
Luci interruttori chiusura centralizzata/allarme/uci di emergenza/ESP - Luci pannello anteriore climatizzatore/posacenere -
Luci interruttori riscaldamento sedili/cambio automatico - Accendisigari.
14 30 A Comandi di chiusura/apertura - Comandi di bloccaggio centralizzato.
15 30 A Alzacristalli elettrici posteriori ad impulso - Motore mascherine articolate.
16 10 A Modulo unitˆ centrale - Allarme - Comandi al volante - Airbag.
17 10 A Luce di stop posteriore destro - terza luce di stop.
18 10 A Presa diagnosi - Comandi al volante - Retrovisore elettrocromatico - Contattori pedali freno(stop) e frizione - Contattore livello d'acqua - Secondo contattore freno.
19 30 A Shunt PARCO.
22 10 A Luci di posizione anteriore sinistra e posteriore sinistra - Luce targa e traino.
23 15 A Sirena allarme - Centralina volumetrica allarme.
24 15 A Cruscotto - Autoradio - Display multifunzione - Aria condizionata - Sistema di assistenza inparcheggio - Sensore di pioggia/luminositˆ.
26 30 A Lunotto posteriore termico.
27* 20 A Riscaldamento sedili.
28* 40 A Pompa tetto a scomparsa.
