Peugeot 307 SW 2002.5 Instrukcja Obsługi (in Polish)

22-07-2002
INFORMACJE PRAKTYCZNE151
Bezpiecznik N°Natężenie
Funkcja
1 10 A Stycznik świateł cofania automatycznej skrzyni biegów - Sterowanie przekaźnikiem blokady
zapłonu automatycznej skrzyni biegów - Stycznik świateł cofania ręcznej skrzyni biegów -
Czujnik prędkości samochodu - Czujnik obecności wody w oleju napędowym.
2 15 A Elektrozawór kanistra - Pompa paliwowa.
3 10 A Kalkulator wspomagania kierownicy - Kalkulator ABS lub kalkulator ESP.
4 10 A Kalkulator wtrysku - Sterowanie przekaźnikiem grupy motowentylatora - Sterowanie przekaźni-
kiem podgrzewania dodatkowego - Kalkulator automatycznej skrzyni biegów - Sterowanie sek-
wencyjne automatycznej skrzyni biegów - Przekaźnik shiftlock automatycznej skrzyni biegów.
5 15 A Kalkulator filtra cząsteczek.
6 15 A Reflektory przeciwmgielne przednie.
7 20 A Pompa sprzyskiwaczy.
8 20 A Sterowanie przekaźnikiem grupy motowentylatora - Zasilanie kalkulatora silnika - Pompa wtrysku (Diesel).
915 A Światło mijania lewe.
10 15 A Światło mijania prawe.
11 10 A Światło drogowe prawe.
12 10 A Światło drogowe lewe.
13 15 A Klakson.
14 10 A Pompa spryskiwaczy przednia i tylna.
15 30 A Sonda lambda - Elektrozawór recyrkulacji spalin - Cewka zapłonowa - Regulator wysokiego
ciśnienia oleju napędowego - Zasilanie wtrysków (benzyna) - Moduł podgrzewania
wstępnego - Przepływomierz powietrza (Diesel) - Kalkulator silnika (Diesel) Pompa wtrys-
kowa (Diesel) - Podgrzewacz oleju napędowego.
16 40 A Pompa powietrza silnika benzynowego z automatyczną skrzynią biegów.
17 30 A Mała/duża prędkość wycieraczki przedniej szyby.
18 40 A Dmuchawy klimatyzacji.

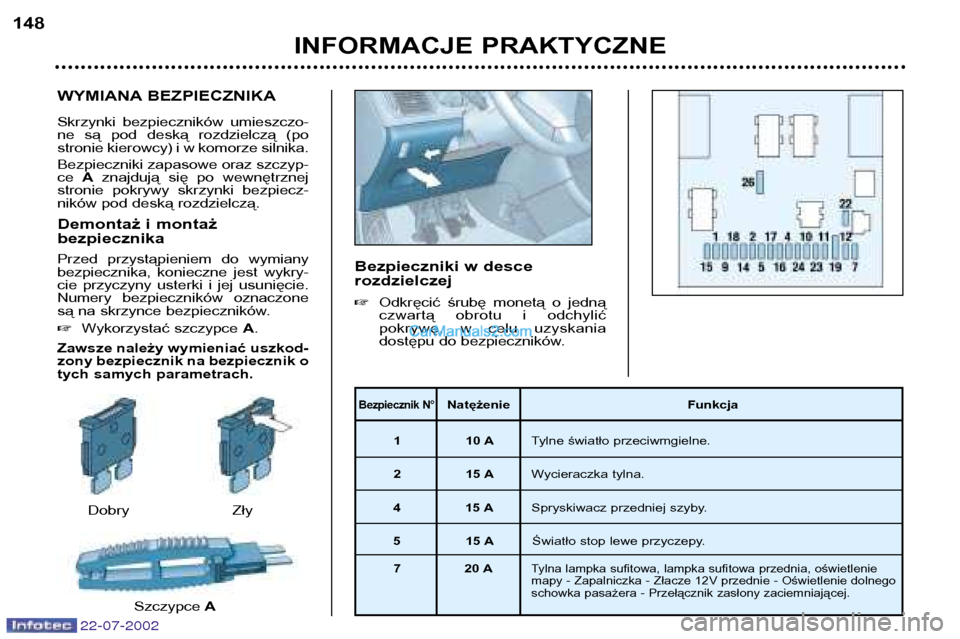

WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników umieszczo-
ne są pod deską rozdzielczą (po
stronie kierowcy) i w komorze silnika. Bezpieczniki zapasowe oraz szczyp- ce Aznajdują się po wewnętrznej
stronie pokrywy skrzynki bezpiecz-
ników pod deską rozdzielczą.
Demontaż i montaż bezpiecznika
Przed przystąpieniem do wymiany
bezpiecznika, konieczne jest wykry-
cie przyczyny usterki i jej usunięcie.
Numery bezpieczników oznaczone
są na skrzynce bezpieczników. Wykorzystać szczypce A.
Zawsze należy wymieniać uszkod-
zony bezpiecznik na bezpiecznik o
tych samych parametrach. Bezpieczniki w desce rozdzielczej
Odkręcić śrubę monetą o jedną
czwartą obrotu i odchylić
pokrywę, w celu uzyskania
dostępu do bezpieczników.
INFORMACJE PRAKTYCZNE
148
Bezpiecznik N°Natężenie Funkcja
1 10 A Tylne światło przeciwmgielne.
2 15 A Wycieraczka tylna.
4 15 A Spryskiwacz przedniej szyby.
5 15 A Światło stop lewe przyczepy.
7 20 A
Tylna lampka sufitowa, lampka sufitowa przednia, oświetlenie
mapy - Zapalniczka - Złacze 12V przednie - Oświetlenie dolnego
schowka pasażera - Przełącznik zasłony zaciemniającej.
Dobry
Szczypce AZły
22-07-2002

22-07-2002
INFORMACJE PRAKTYCZNE149
Bezpiecznik N°Natężenie
Funkcja
930 A Podnośniki szyb - Podnośniki szyb impulsowe (niekompatybilne z podnośnikami szyb
nieimpulsowymi) - Zasłona zaciemniająca dachu panoramicznego.
10 15 A Złącze diagnostyczne - Złącze 12V tylne.
11 15 A
Radioodtwarzacz - Ekrany wielofunkcyjne - Przełączniki przy kierownicy - Automatyczna skrzynia biegów.
12 10 A Światła pozycycyjne prawe przednie i tylne - Oświetlenie tablicy rejestracyjnej - Oświetlenie
przełączników centralnego zamka / alarmu / świateł awaryjnych - Oświetlenie fasady klima-
tyzacji / popielniczka - Oświetlenie przełączników podgrzewanych siedzeń/
automatyczna skrzynia biegów - Zapalniczka - Korektor miejsca.
14 30 A Przełączniki zamykania/otwierania drzwi - Przełączniki superblokady.
15 30 A Podnośnik szyb tylnych.
16 5 A BSI - Alarm - Filtr cząsteczek - Przełączniki przy kierownicy - Poduszki powietrzne.
17 10 A Tylne prawe światło stop - Trzecie światło stop.
18 10 A Gniazdo diagnostyczne - Przełączniki przy kierownicy - Styczniki pedału hamulca (stop) i
sprzęgła - Stycznik poziomu płynu chłodzącego - Drugi stycznik hamulca.
1930 A Zwora PARC.
22 10 A Przednie i tylne światła pozycyjne lewe - Oświetlenie tablicy rejestracyjnej i przyczepy.
23 15 A Syrena alarmowa - Moduł wolumetryczny alarmu.
24 15 A
Zestaw wskaźników - Radioodtwarzacz - Ekrany wielofunkcyjne - Klimatyzacja - Pomoc przy parkowaniu tyłem.
26 30 A Ogrzewana tylna szyba.

22-07-2002
WYMIANA PIÓRA WYCIERACZKI
Włączenie położenia
serwisowego wycieraczek Po upływie mniej niż jednej minu-
ty od wyłączenia zapłonu, prze-
sunąć dźwignię wycieraczek w
celu ustawienia ich pośrodku
szyby przedniej (pozycja serwi-sowa).
Wymiana pióra Unieść ramię wycieraczki, a
następnie odpiąć pióro i zdjąć.
Założyć nowe pióro i położyć
ramię wycieraczki.
Uwaga: najkrótsze pióro należy
montować na ramię wycieraczki po
prawej stronie pojazdu.
W celu ustawienia wycieraczek w
normalnym położeniu, włączyć
zapłon i przesunąć dźwignię
sterowania wycieraczkami. TRYB EKONOMICZNY
Po wyłączeniu silnika, niektóre
funkcje (wycieraczki, podnośniki
szyb, osłona przyciemniająca dachu
panoramicznego, lampki sufitowe,
radioodtwarzacz, itd. ) są dostępnetylko przez trzydzieści minut, aby nie
spowodować rozładowania akumu-latora.
Po upływie tych 30 minut, na ekranie
wielofunkcyjnym pojawia się komuni-kat
"Tryb ekonomiczny włączony"
i aktywne funkcje zostają przełączo-
ne w tryb czuwania.
Aby przywrócić te funkcje do normal-
nego trybu ich pracy, należy włączyć
silnik i odczekać kilka sekund. FUNKCJA CZUWANIA
W pojeździe znajdującym się w
ruchu, niektóre funkcje (klimatyzac-
ja, ogrzewanie tylnej szyby, system
ogrzewania kabiny pasażerskiej w
pojazdach z silnikiem Diesla, itd. )
mogą być czasowo wyłączone, w
zależności od stanu akumulatora.
Ponowne ich przywrócenie do nor-
malnego stanu odbywa się automa-
tycznie, o ile umożliwia to stan aku-mulatora. Uwaga:
jeżeli tstnieje ryzyko
rozładowania akumulatora, możliwe
jest ręczne przywrócenie wyłączony-
ch funkcji.
INFORMACJE PRAKTYCZNE
152
Rozładowany akumulator
uniwmożliwia rozruch sil-nika.

22-07-2002

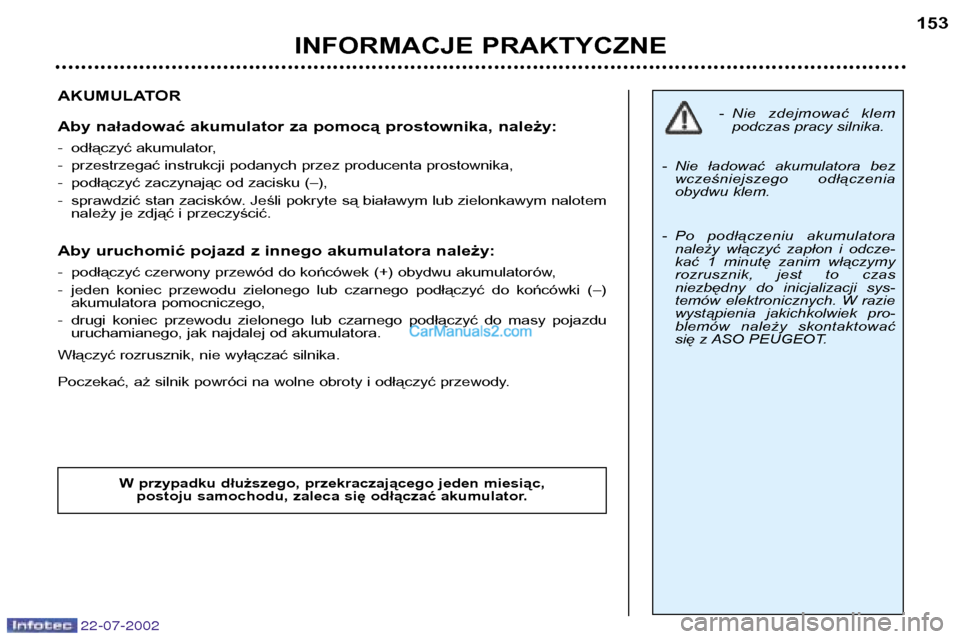

AKUMULATOR
Aby naładować akumulator za pomocą prostownika, należy:
- odłączyć akumulator,
- przestrzegać instrukcji podanych przez producenta prostownika,
- podłączyć zaczynając od zacisku (–),
- sprawdzić stan zacisków. Jeśli pokryte są białawym lub zielonkawym nalotemnależy je zdjąć i przeczyścić.
Aby uruchomić pojazd z innego akumulatora należy:
- podłączyć czerwony przewód do końcówek (+) obydwu akumulatorów,
- jeden koniec przewodu zielonego lub czarnego podłączyć do końcówki (–) akumulatora pomocniczego,
- drugi koniec przewodu zielonego lub czarnego podłączyć do masy pojazdu uruchamianego, jak najdalej od akumulatora.
Włączyć rozrusznik, nie wyłączać silnika.
Poczekać, aż silnik powróci na wolne obroty i odłączyć przewody.
INFORMACJE PRAKTYCZNE 153
- Nie zdejmować klem
podczas pracy silnika.
- Nie ładować akumulatora bez wcześniejszego odłączenia
obydwu klem.
- Po podłączeniu akumulatora należy włączyć zapłon i odcze-
kać 1 minutę zanim włączymy
rozrusznik, jest to czas
niezbędny do inicjalizacji sys-
temów elektronicznych. W razie
wystąpienia jakichkolwiek pro-
blemów należy skontaktować
się z ASO PEUGEOT.
W przypadku dłuższego, przekraczającego jeden miesiąc, postoju samochodu, zaleca się odłączać akumulator.

22-07-2002

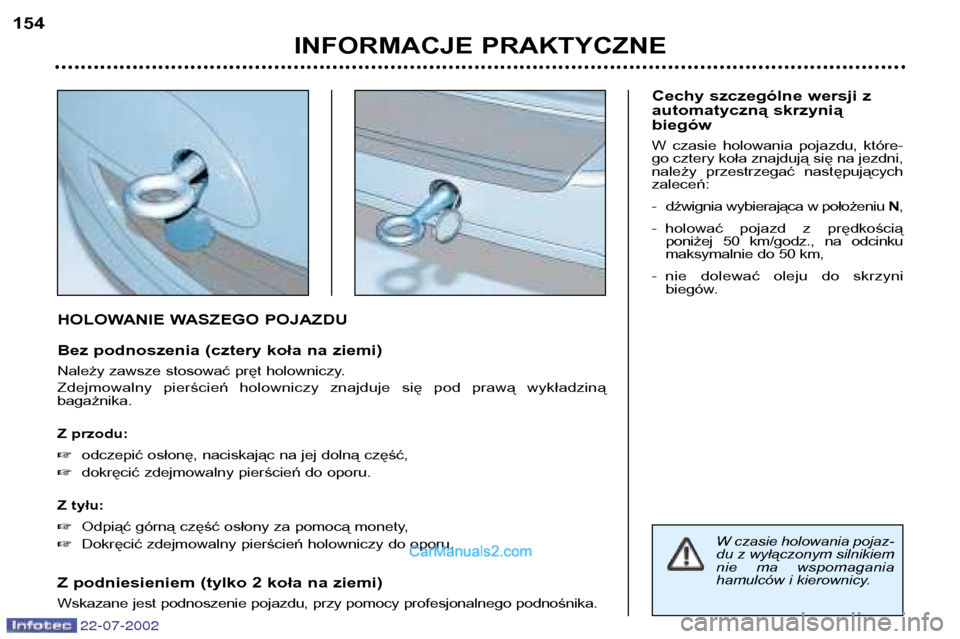

HOLOWANIE WASZEGO POJAZDU
Bez podnoszenia (cztery koła na ziemi)
Należy zawsze stosować pręt holowniczy.
Zdejmowalny pierścień holowniczy znajduje się pod prawą wykładziną bagażnika.
Z przodu: odczepić osłonę, naciskając na jej dolną część,
dokręcić zdejmowalny pierścień do oporu.
Z tyłu: Odpiąć górną część osłony za pomocą monety,
Dokręcić zdejmowalny pierścień holowniczy do oporu.
Z podniesieniem (tylko 2 koła na ziemi)
Wskazane jest podnoszenie pojazdu, przy pomocy profesjonalnego podnośnika. Cechy szczególne wersji z
automatyczną skrzyniąbiegów
W czasie holowania pojazdu, które-
go cztery koła znajdują się na jezdni,
należy przestrzegać następującychzaleceń:
- dźwignia wybierająca w położeniu
N,
- holować pojazd z prędkością poniżej 50 km/godz., na odcinku
maksymalnie do 50 km,
- nie dolewać oleju do skrzyni biegów.
INFORMACJE PRAKTYCZNE
154
W czasie holowania pojaz-
du z wyłączonym silnikiem
nie ma wspomagania
hamulców i kierownicy.

22-07-2002
JAZDA Z PRZYCZEPĄ,
ŁÓDKĄ, PRZYCZEPĄKEMPINGOWĄ...
Zachęcamy do używania wyłącznie
haków holowniczych produkcji
PEUGEOT, które posiadają homolo-
gację i są zgodne z koncepcją
Waszego samochodu.
Montaż tego urządzenia powinien
być wykonany przez ASO
PEUGEOT.
Wasz pojazd został zaprojektowany
przede wszystkim do transportu
osób i bagaży, może być jednak
używany również do holowania
przyczepy.
Jazda z przyczepą poddaje holujący
pojazd zwiększonym obciążeniom i
wymaga od kierowcy szczególnejuwagi.
Gęstość powietrza maleje wraz z
wysokością, zmniejszając tym
samym moc silnika. Należy zmnie-
jszyć maksymalny dopuszczalny
ciężar przyczepy o 10% i
postępować tak przy każdych
następnych 1000 metrach.Porady dotyczące jazdy
Rozmieszczenie ładunków :
należy
tak rozłożyć ładunki na przyczepie, aby
najcięższe przedmioty znajdowały się
możliwie najbliżej osi i aby nacisk na
główkę haka był zbliżony do maksy-
malnego dopuszczalnego nacisku, jed-
nak nie większy.
Chłodzenie : holowanie przyczepy
po zboczach powoduje zwiększenie
temperatury płynu chłodzącego.
Wentylator napędzany jest elektrycz-
nie, jego zdolność chłodzenia nie
zależy więc od obrotów silnika.
Przeciwnie, należy stosować wyższe
przełożenie skrzyni biegów w celu
zmniejszenia obrotów silnika i zredu-
kować prędkość pojazdu.
Maksymalny dopuszczalny ciężar
przyczepy przy dłuższej jeździe po
zboczach zależy od ich nachylenia i
temperatury otoczenia.
W każdym wypadku należy zwracać
szczególną uwagę na temperaturę
płynu chłodzącego.
W razie zapalenia się sygnalizatora
alarmowego, należy zatrzymać
pojazd i możliwie najszybciej
wyłączyć silnik. Opony :
sprawdzać ciśnienie w opo-
nach holującego pojazdu i przyczepy
przestrzegając przy tym zalecanychwartości. Hamulce: podczas holowania
wydłuża się droga hamowania.Oświetlenie: sprawdzić światła i kie-
runkowskazy w przyczepie.
Wiatr boczny: uwzględnić
zwiększoną wrażliwość pojazdu na
wiatr boczny.
INFORMACJE PRAKTYCZNE 155

22-07-2002

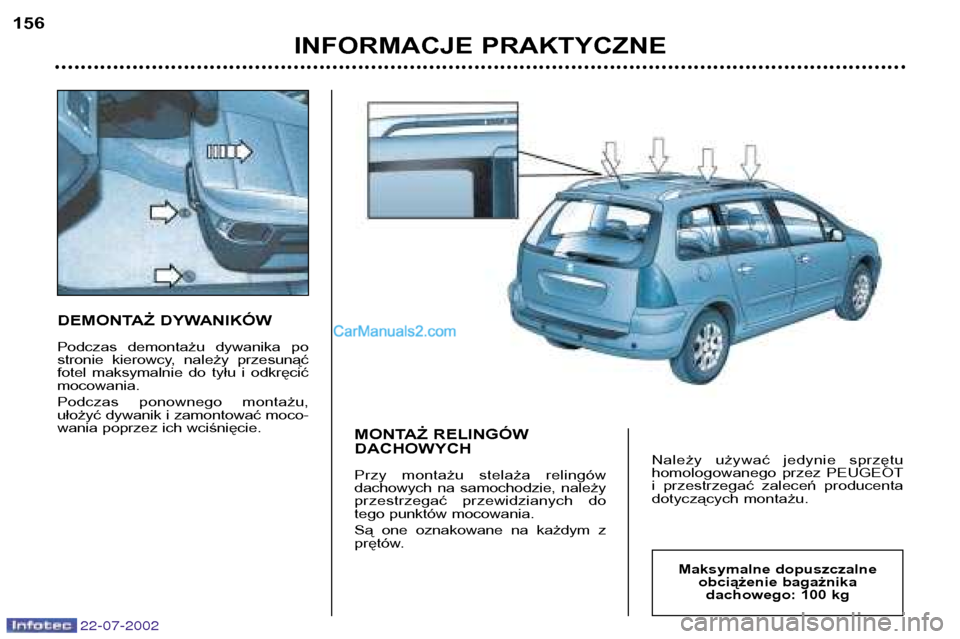

DEMONTAŻ DYWANIKÓW
Podczas demontażu dywanika po
stronie kierowcy, należy przesunąć
fotel maksymalnie do tyłu i odkręcićmocowania.
Podczas ponownego montażu,
ułożyć dywanik i zamontować moco-
wania poprzez ich wciśnięcie.MONTAŻ RELINGÓW DACHOWYCH
Przy montażu stelaża relingów
dachowych na samochodzie, należy
przestrzegać przewidzianych do
tego punktów mocowania.
Są one oznakowane na każdym z
prętów.Należy używać jedynie sprzętu
homologowanego przez PEUGEOT
i przestrzegać zaleceń producenta
dotyczących montażu.
INFORMACJE PRAKTYCZNE
156
Maksymalne dopuszczalne
obciążenie bagażnika dachowego: 100 kg

22-07-2002

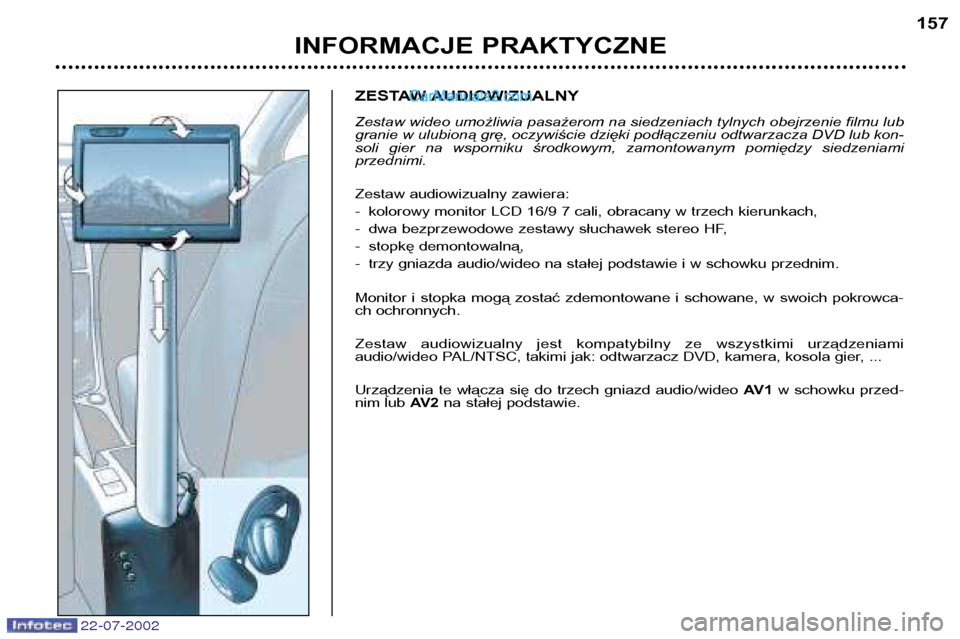

ZESTAW AUDIOWIZUALNY
Zestaw wideo umożliwia pasażerom na siedzeniach tylnych obejrzenie filmu lub granie w ulubioną grę, oczywiście dzięki podłączeniu odtwarzacza DVD lub kon-
soli gier na wsporniku środkowym, zamontowanym pomiędzy siedzeniamiprzednimi.
Zestaw audiowizualny zawiera:
- kolorowy monitor LCD 16/9 7 cali, obracany w trzech kierunkach,
- dwa bezprzewodowe zestawy słuchawek stereo HF,
- stopkę demontowalną,
- trzy gniazda audio/wideo na stałej podstawie i w schowku przednim.
Monitor i stopka mogą zostać zdemontowane i schowane, w swoich pokrowca-
ch ochronnych.
Zestaw audiowizualny jest kompatybilny ze wszystkimi urządzeniami
audio/wideo PAL/NTSC, takimi jak: odtwarzacz DVD, kamera, kosola gier, ...
Urządzenia te włącza się do trzech gniazd audio/wideo AV 1w schowku przed-
nim lub AV 2na stałej podstawie.
INFORMACJE PRAKTYCZNE 157

22-07-2002

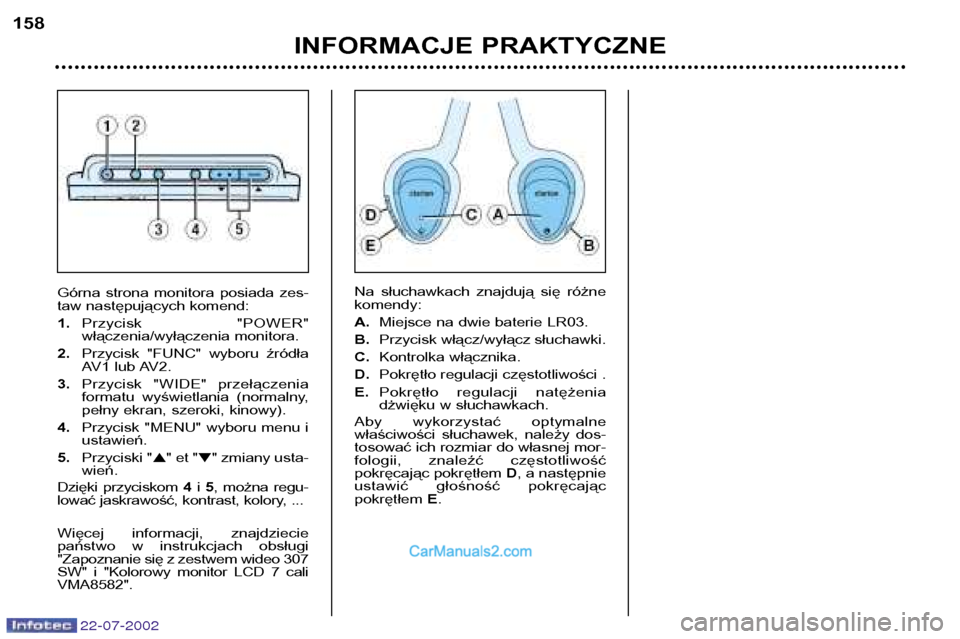

Na słuchawkach znajdują się różne komendy: A.Miejsce na dwie baterie LR03.
B. Przycisk włącz/wyłącz słuchawki.
C. Kontrolka włącznika.
D. Pokrętło regulacji częstotliwości .
E. Pokrętło regulacji natężenia
dżwięku w słuchawkach.
Aby wykorzystać optymalne
właściwości słuchawek, należy dos-
tosować ich rozmiar do własnej mor-
fologii, znaleźć częstotliwośćpokręcając pokrętłem D, a następnie
ustawić głośność pokręcającpokrętłem E.
INFORMACJE PRAKTYCZNE
158
Górna strona monitora posiada zes-
taw następujących komend: 1.
Przycisk "POWER"
włączenia/wyłączenia monitora.
2. Przycisk "FUNC" wyboru źródła
AV1 lub AV2.
3. Przycisk "WIDE" przełączenia
formatu wyświetlania (normalny,
pełny ekran, szeroki, kinowy).
4. Przycisk "MENU" wyboru menu iustawień.
5. Przyciski " " et " " zmiany usta-
wień.
Dzięki przyciskom 4i 5, można regu-
lować jaskrawość, kontrast, kolory, ...
Więcej informacji, znajdziecie
państwo w instrukcjach obsługi
"Zapoznanie się z zestwem wideo 307
SW" i "Kolorowy monitor LCD 7 caliVMA8582".
