Peugeot 307 SW 2002.5 Instrukcja Obsługi (in Polish)

22-07-2002

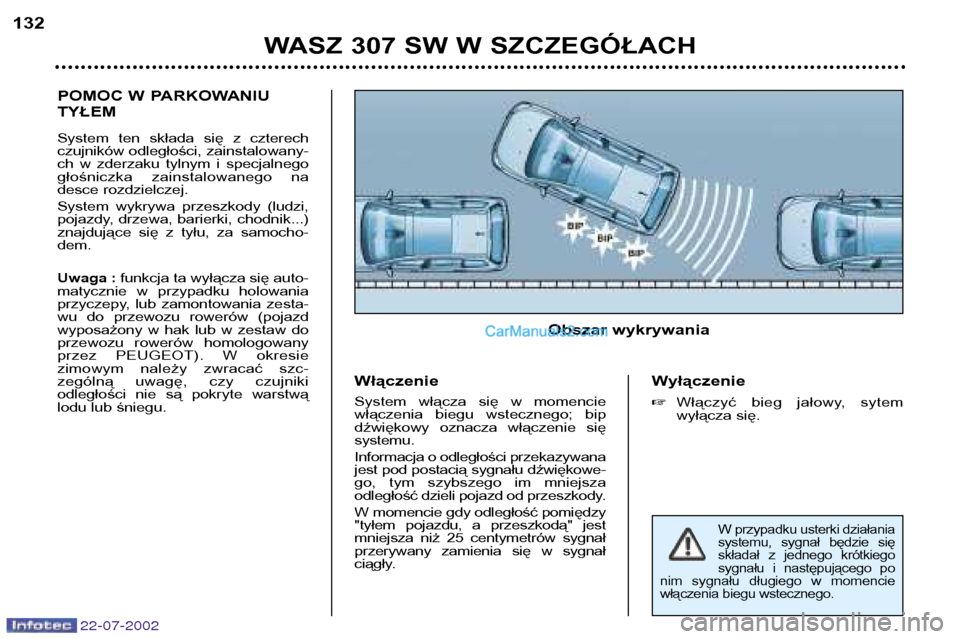

POMOC W PARKOWANIU TYŁEM
System ten składa się z czterech
czujników odległości, zainstalowany-
ch w zderzaku tylnym i specjalnego
głośniczka zainstalowanego na
desce rozdzielczej.
System wykrywa przeszkody (ludzi,
pojazdy, drzewa, barierki, chodnik...)
znajdujące się z tyłu, za samocho-dem.
Uwaga :funkcja ta wyłącza się auto-
matycznie w przypadku holowania
przyczepy, lub zamontowania zesta-
wu do przewozu rowerów (pojazd
wyposażony w hak lub w zestaw do
przewozu rowerów homologowany
przez PEUGEOT). W okresie
zimowym należy zwracać szc-
zególną uwagę, czy czujniki
odległości nie są pokryte warstwą
lodu lub śniegu. Włączenie
System włącza się w momencie
włączenia biegu wstecznego; bip
dźwiękowy oznacza włączenie sięsystemu.
Informacja o odległości przekazywana
jest pod postacią sygnału dźwiękowe-
go, tym szybszego im mniejsza
odległość dzieli pojazd od przeszkody. W momencie gdy odległość pomiędzy
"tyłem pojazdu, a przeszkodą" jest
mniejsza niż 25 centymetrów sygnał
przerywany zamienia się w sygnał
ciągły.Wyłączenie
Włączyć bieg jałowy, sytem
wyłącza się.
WASZ 307 SW W SZCZEGÓŁACH
132
Obszar wykrywania
W przypadku usterki działania
systemu, sygnał będzie się
składał z jednego krótkiego
sygnału i następującego po
nim sygnału długiego w momencie
włączenia biegu wstecznego.

22-07-2002

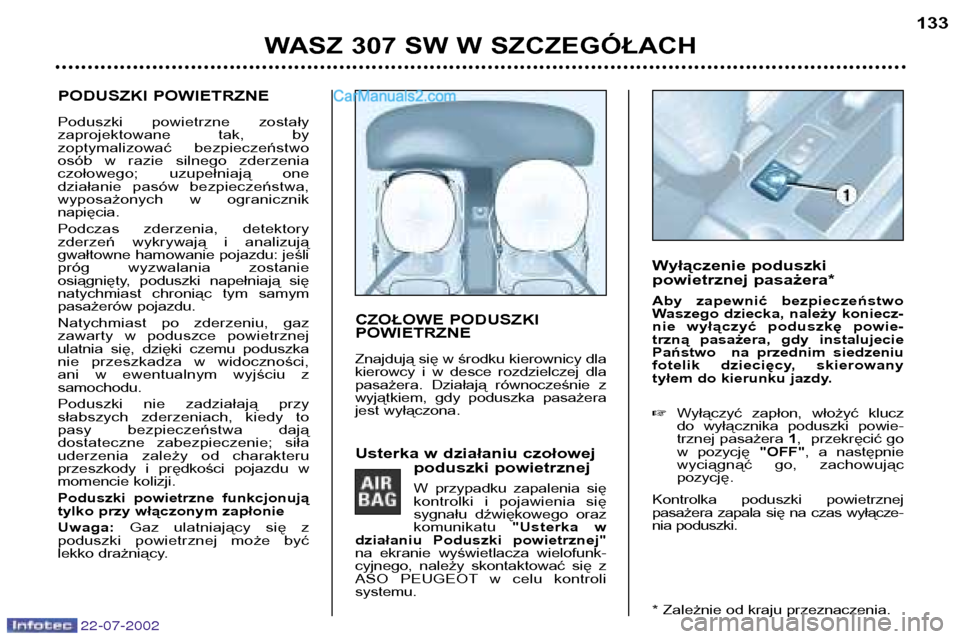

PODUSZKI POWIETRZNE
Poduszki powietrzne zostały
zaprojektowane tak, by
zoptymalizować bezpieczeństwo
osób w razie silnego zderzenia
czołowego; uzupełniają one
działanie pasów bezpieczeństwa,
wyposażonych w ograniczniknapięcia.
Podczas zderzenia, detektory
zderzeń wykrywają i analizują
gwałtowne hamowanie pojazdu: jeśli
próg wyzwalania zostanie
osiągnięty, poduszki napełniają się
natychmiast chroniąc tym samym
pasażerów pojazdu.
Natychmiast po zderzeniu, gaz
zawarty w poduszce powietrznej
ulatnia się, dzięki czemu poduszka
nie przeszkadza w widoczności,
ani w ewentualnym wyjściu z samochodu.
Poduszki nie zadziałają przy
słabszych zderzeniach, kiedy to
pasy bezpieczeństwa dają
dostateczne zabezpieczenie; siła
uderzenia zależy od charakteru
przeszkody i prędkości pojazdu w
momencie kolizji.
Poduszki powietrzne funkcjonują
tylko przy włączonym zapłonie Uwaga: Gaz ulatniający się z
poduszki powietrznej może być
lekko drażniący. CZOŁOWE PODUSZKIPOWIETRZNE Znajdują się w środku kierownicy dla
kierowcy i w desce rozdzielczej dla
pasażera. Działają równocześnie z
wyjątkiem, gdy poduszka pasażera
jest wyłączona.
Usterka w działaniu czołowej
poduszki powietrznej
W przypadku zapalenia się
kontrolki i pojawienia się
sygnału dźwiękowego orazkomunikatu "Usterka w
działaniu Poduszki powietrznej"
na ekranie wyświetlacza wielofunk-
cyjnego, należy skontaktować się z
ASO PEUGEOT w celu kontroli systemu. Wyłączenie poduszki
powietrznej pasażera*
Aby zapewnić bezpieczeństwo
Waszego dziecka, należy koniecz-
nie wyłączyć poduszkę powie-
trzną pasażera, gdy instalujecie
Państwo na przednim siedzeniu
fotelik dziecięcy, skierowany
tyłem do kierunku jazdy.
Wyłączyć zapłon, włożyć klucz
do wyłącznika poduszki powie-
trznej pasażera 1, przekręcić go
w pozycję "OFF", a następnie
wyciągnąć go, zachowującpozycję.
Kontrolka poduszki powietrznej
pasażera zapala się na czas wyłącze-
nia poduszki.
* Zależnie od kraju przeznaczenia.
WASZ 307 SW W SZCZEGÓŁACH 133

22-07-2002

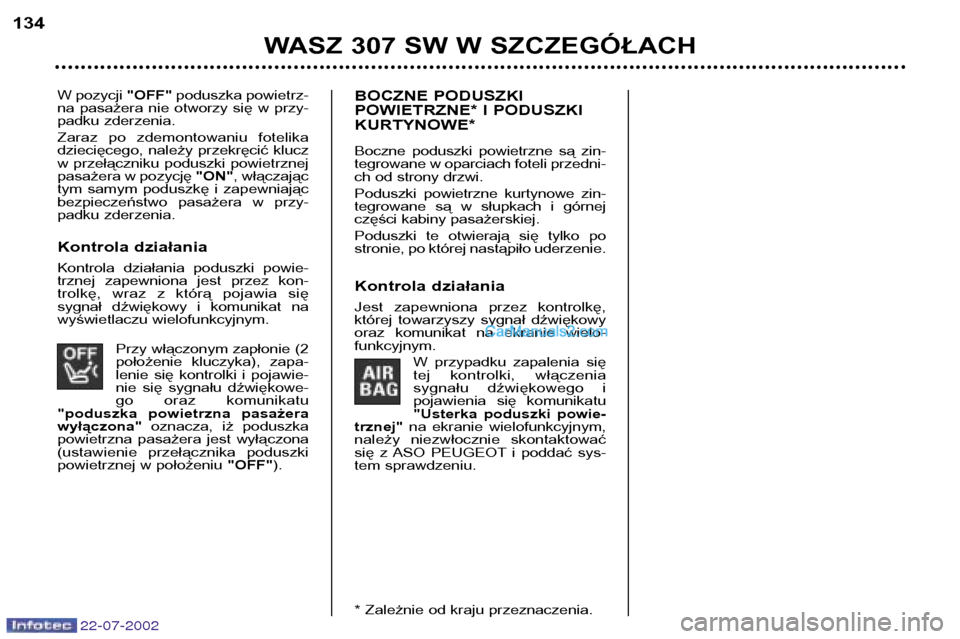

W pozycji "OFF"poduszka powietrz-
na pasażera nie otworzy się w przy-
padku zderzenia.
Zaraz po zdemontowaniu fotelika
dziecięcego, należy przekręcić klucz
w przełączniku poduszki powietrznej
pasażera w pozycję "ON", włączając
tym samym poduszkę i zapewniając
bezpieczeństwo pasażera w przy-
padku zderzenia.
Kontrola działania
Kontrola działania poduszki powie-
trznej zapewniona jest przez kon-
trolkę, wraz z którą pojawia się
sygnał dźwiękowy i komunikat na
wyświetlaczu wielofunkcyjnym.
Przy włączonym zapłonie (2
położenie kluczyka), zapa-
lenie się kontrolki i pojawie-
nie się sygnału dźwiękowe-
go oraz komunikatu
"poduszka powietrzna pasażerawyłączona" oznacza, iż poduszka
powietrzna pasażera jest wyłączona
(ustawienie przełącznika poduszki
powietrznej w położeniu "OFF"). BOCZNE PODUSZKI
POWIETRZNE* I PODUSZKIKURTYNOWE*
Boczne poduszki powietrzne są zin-
tegrowane w oparciach foteli przedni-
ch od strony drzwi.
Poduszki powietrzne kurtynowe zin-
tegrowane są w słupkach i górnej
części kabiny pasażerskiej.
Poduszki te otwierają się tylko po
stronie, po której nastąpiło uderzenie.
Kontrola działania
Jest zapewniona przez kontrolkę,
której towarzyszy sygnał dźwiękowy
oraz komunikat na ekranie wielo-funkcyjnym.
W przypadku zapalenia się
tej kontrolki, włączenia
sygnału dźwiękowego i
pojawienia się komunikatu
"Usterka poduszki powie-
trznej" na ekranie wielofunkcyjnym,
należy niezwłocznie skontaktować
się z ASO PEUGEOT i poddać sys-
tem sprawdzeniu.
* Zależnie od kraju przeznaczenia.
WASZ 307 SW W SZCZEGÓŁACH
134

22-07-2002

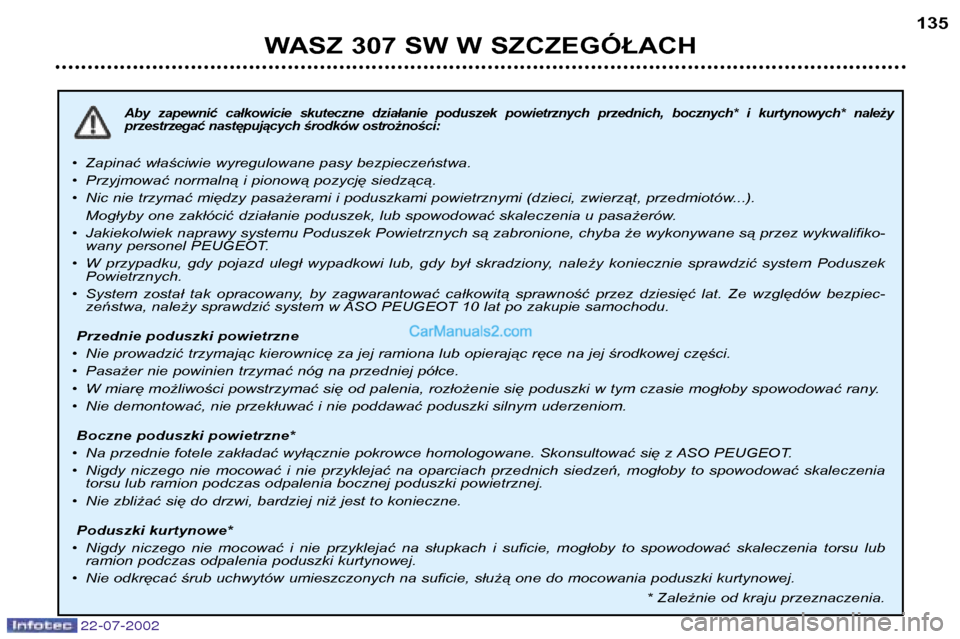

Aby zapewnić całkowicie skuteczne działanie poduszek powietrznych przednich, bocznych* i kurtynowych* należy
przestrzegać następujących środków ostrożności:
•Zapinać właściwie wyregulowane pasy bezpieczeństwa.
• Przyjmować normalną i pionową pozycję siedzącą.
• Nic nie trzymać między pasażerami i poduszkami powietrznymi (dzieci, zwierząt, przedmiotów...).
Mogłyby one zakłócić działanie poduszek, lub spowodować skaleczenia u pasażerów.
• Jakiekolwiek naprawy systemu Poduszek Powietrznych są zabronione, chyba że wykonywane są przez wykwalifiko-
wany personel PEUGEOT.
• W przypadku, gdy pojazd uległ wypadkowi lub, gdy był skradziony, należy koniecznie sprawdzić system PoduszekPowietrznych.
• System został tak opracowany, by zagwarantować całkowitą sprawność przez dziesięć lat. Ze względów bezpiec-
zeństwa, należy sprawdzić system w ASO PEUGEOT 10 lat po zakupie samochodu.
Przednie poduszki powietrzne
• Nie prowadzić trzymając kierownicę za jej ramiona lub opierając ręce na jej środkowej części.
• Pasażer nie powinien trzymać nóg na przedniej półce.
• W miarę możliwości powstrzymać się od palenia, rozłożenie się poduszki w tym czasie mogłoby spowodować rany.
• Nie demontować, nie przekłuwać i nie poddawać poduszki silnym uderzeniom.
Boczne poduszki powietrzne*
• Na przednie fotele zakładać wyłącznie pokrowce homologowane. Skonsultować się z ASO PEUGEOT.
• Nigdy niczego nie mocować i nie przyklejać na oparciach przednich siedzeń, mogłoby to spowodować skaleczenia
torsu lub ramion podczas odpalenia bocznej poduszki powietrznej.
• Nie zbliżać się do drzwi, bardziej niż jest to konieczne.
Poduszki kurtynowe*
• Nigdy niczego nie mocować i nie przyklejać na słupkach i suficie, mogłoby to spowodować skaleczenia torsu lub
ramion podczas odpalenia poduszki kurtynowej.
• Nie odkręcać śrub uchwytów umieszczonych na suficie, służą one do mocowania poduszki kurtynowej.
* Zależnie od kraju przeznaczenia.
WASZ 307 SW W SZCZEGÓŁACH 135

22-07-2002
W pozycji "OFF"poduszka powietrz-
na pasażera nie otworzy się w przy-
padku zderzenia.
Zaraz po zdemontowaniu fotelika
dziecięcego, należy przekręcić klucz
w przełączniku poduszki powietrznej
pasażera w pozycję "ON", włączając
tym samym poduszkę i zapewniając
bezpieczeństwo pasażera w przy-
padku zderzenia.
Kontrola działania
Kontrola działania poduszki powie-
trznej zapewniona jest przez kon-
trolkę, wraz z którą pojawia się
sygnał dźwiękowy i komunikat na
wyświetlaczu wielofunkcyjnym.
Przy włączonym zapłonie (2
położenie kluczyka), zapa-
lenie się kontrolki i pojawie-
nie się sygnału dźwiękowe-
go oraz komunikatu
"poduszka powietrzna pasażerawyłączona" oznacza, iż poduszka
powietrzna pasażera jest wyłączona
(ustawienie przełącznika poduszki
powietrznej w położeniu "OFF"). BOCZNE PODUSZKI
POWIETRZNE* I PODUSZKIKURTYNOWE*
Boczne poduszki powietrzne są zin-
tegrowane w oparciach foteli przedni-
ch od strony drzwi.
Poduszki powietrzne kurtynowe zin-
tegrowane są w słupkach i górnej
części kabiny pasażerskiej.
Poduszki te otwierają się tylko po
stronie, po której nastąpiło uderzenie.
Kontrola działania
Jest zapewniona przez kontrolkę,
której towarzyszy sygnał dźwiękowy
oraz komunikat na ekranie wielo-funkcyjnym.
W przypadku zapalenia się
tej kontrolki, włączenia
sygnału dźwiękowego i
pojawienia się komunikatu
"Usterka poduszki powie-
trznej" na ekranie wielofunkcyjnym,
należy niezwłocznie skontaktować
się z ASO PEUGEOT i poddać sys-
tem sprawdzeniu.
* Zależnie od kraju przeznaczenia.
WASZ 307 SW W SZCZEGÓŁACH
134

22-07-2002
Aby zapewnić całkowicie skuteczne działanie poduszek powietrznych przednich, bocznych* i kurtynowych* należy
przestrzegać następujących środków ostrożności:
•Zapinać właściwie wyregulowane pasy bezpieczeństwa.
• Przyjmować normalną i pionową pozycję siedzącą.
• Nic nie trzymać między pasażerami i poduszkami powietrznymi (dzieci, zwierząt, przedmiotów...).
Mogłyby one zakłócić działanie poduszek, lub spowodować skaleczenia u pasażerów.
• Jakiekolwiek naprawy systemu Poduszek Powietrznych są zabronione, chyba że wykonywane są przez wykwalifiko-
wany personel PEUGEOT.
• W przypadku, gdy pojazd uległ wypadkowi lub, gdy był skradziony, należy koniecznie sprawdzić system PoduszekPowietrznych.
• System został tak opracowany, by zagwarantować całkowitą sprawność przez dziesięć lat. Ze względów bezpiec-
zeństwa, należy sprawdzić system w ASO PEUGEOT 10 lat po zakupie samochodu.
Przednie poduszki powietrzne
• Nie prowadzić trzymając kierownicę za jej ramiona lub opierając ręce na jej środkowej części.
• Pasażer nie powinien trzymać nóg na przedniej półce.
• W miarę możliwości powstrzymać się od palenia, rozłożenie się poduszki w tym czasie mogłoby spowodować rany.
• Nie demontować, nie przekłuwać i nie poddawać poduszki silnym uderzeniom.
Boczne poduszki powietrzne*
• Na przednie fotele zakładać wyłącznie pokrowce homologowane. Skonsultować się z ASO PEUGEOT.
• Nigdy niczego nie mocować i nie przyklejać na oparciach przednich siedzeń, mogłoby to spowodować skaleczenia
torsu lub ramion podczas odpalenia bocznej poduszki powietrznej.
• Nie zbliżać się do drzwi, bardziej niż jest to konieczne.
Poduszki kurtynowe*
• Nigdy niczego nie mocować i nie przyklejać na słupkach i suficie, mogłoby to spowodować skaleczenia torsu lub
ramion podczas odpalenia poduszki kurtynowej.
• Nie odkręcać śrub uchwytów umieszczonych na suficie, służą one do mocowania poduszki kurtynowej.
* Zależnie od kraju przeznaczenia.
WASZ 307 SW W SZCZEGÓŁACH 135

22-07-2002
INFORMACJE PRAKTYCZNE
136

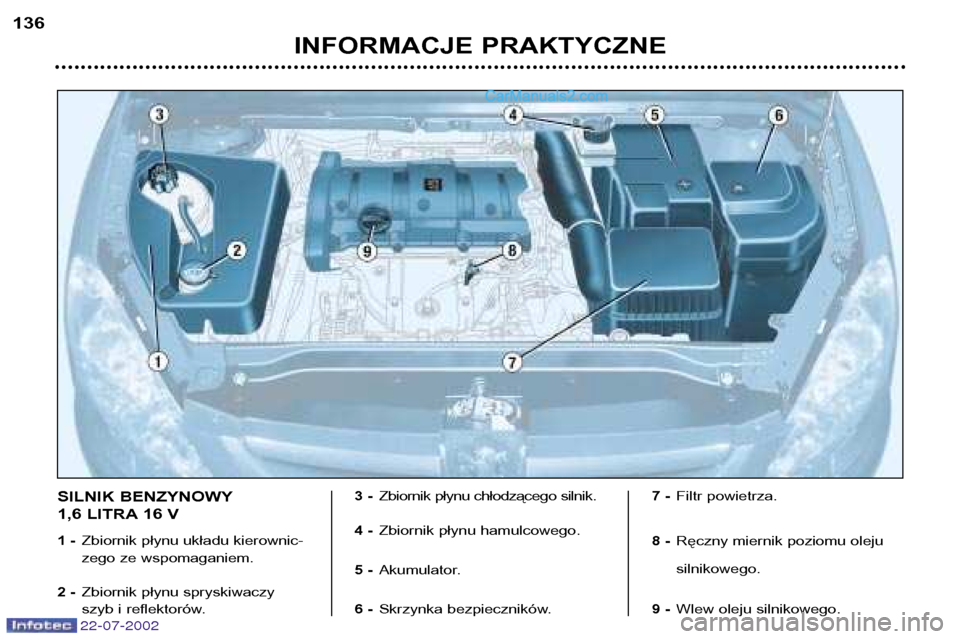

SILNIK BENZYNOWY
1,6 LITRA 16 V
1 -
Zbiornik płynu układu kierownic-
zego ze wspomaganiem.
2 - Zbiornik płynu spryskiwaczy
szyb i reflektorów. 3 -
Zbiornik płynu chłodzącego silnik.
4 - Zbiornik płynu hamulcowego.
5 - Akumulator.
6 - Skrzynka bezpieczników. 7 -
Filtr powietrza.
8 - Ręczny miernik poziomu oleju silnikowego.
9 - Wlew oleju silnikowego.

22-07-2002
INFORMACJE PRAKTYCZNE137

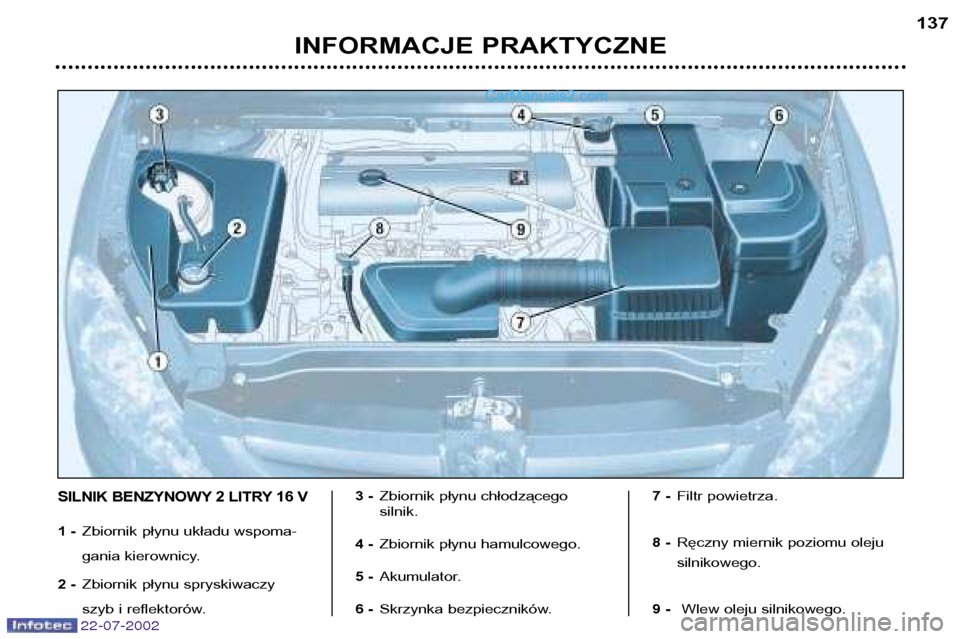

SILNIK BENZYNOWY 2 LITRY 16 V
1 -
Zbiornik płynu układu wspoma-
gania kierownicy.
2 - Zbiornik płynu spryskiwaczy
szyb i reflektorów. 3 -
Zbiornik płynu chłodzącego silnik.
4 - Zbiornik płynu hamulcowego.
5 - Akumulator.
6 - Skrzynka bezpieczników. 7 -
Filtr powietrza.
8 - Ręczny miernik poziomu oleju silnikowego.
9 - Wlew oleju silnikowego.

22-07-2002
INFORMACJE PRAKTYCZNE
138

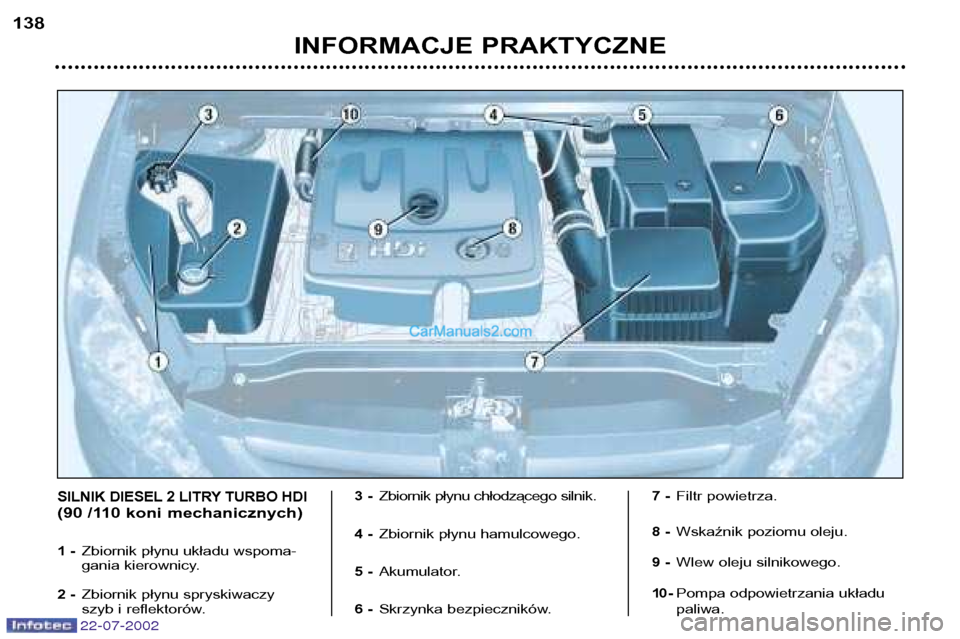

SILNIK DIESEL 2 LITRY TURBO HDI(90 /110 koni mechanicznych)
1 -
Zbiornik płynu układu wspoma-
gania kierownicy.
2 - Zbiornik płynu spryskiwaczy
szyb i reflektorów. 3 -
Zbiornik płynu chłodzącego silnik.
4 - Zbiornik płynu hamulcowego.
5 - Akumulator.
6 - Skrzynka bezpieczników. 7 -
Filtr powietrza.
8 - Wskaźnik poziomu oleju.
9 - Wlew oleju silnikowego.
10 - Pompa odpowietrzania układu paliwa.

22-07-2002

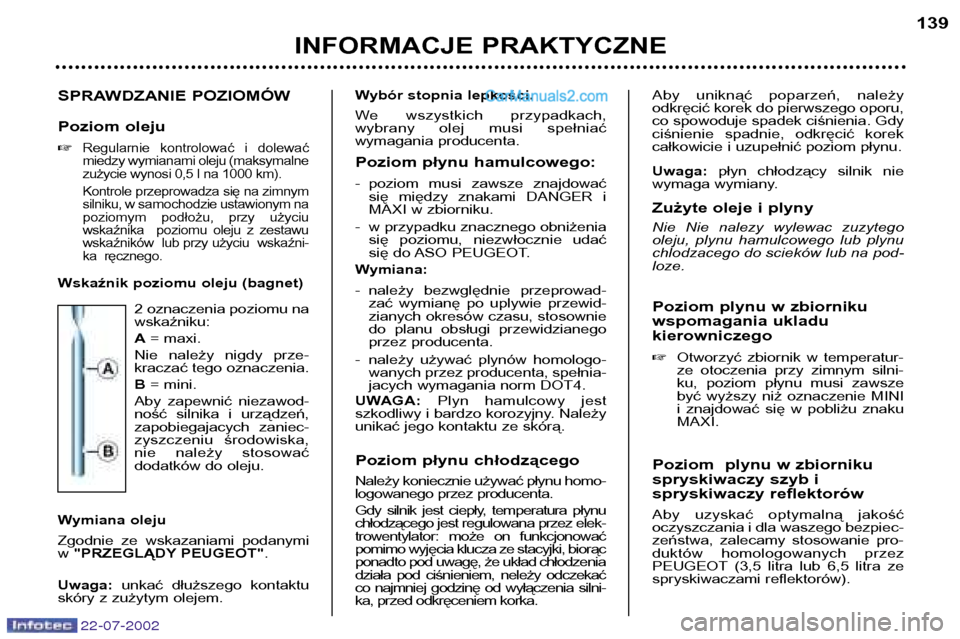

SPRAWDZANIE POZIOMÓW
Poziom oleju
Regularnie kontrolować i dolewać
miedzy wymianami oleju (maksymalne
zużycie wynosi 0,5 l na 1000 km).
Kontrole przeprowadza się na zimnym
silniku, w samochodzie ustawionym na
poziomym podłożu, przy użyciu
wskaźnika poziomu oleju z zestawu
wskaźników lub przy użyciu wskaźni-
ka ręcznego.
Wskaźnik poziomu oleju (bagnet)2 oznaczenia poziomu nawskaźniku: A= maxi.
Nie należy nigdy prze- kraczać tego oznaczenia. B = mini.
Aby zapewnić niezawod-
ność silnika i urządzeń,
zapobiegajacych zaniec-
zyszczeniu środowiska,
nie należy stosować
dodatków do oleju.
Wymiana oleju
Zgodnie ze wskazaniami podanymi w "PRZEGLĄDY PEUGEOT" .
Uwaga: unkać dłuższego kontaktu
skóry z zużytym olejem.
Wybór stopnia lepkości.
We wszystkich przypadkach,
wybrany olej musi spełniać
wymagania producenta.
Poziom płynu hamulcowego:
- poziom musi zawsze znajdować się między znakami DANGER i
MAXI w zbiorniku.
- w przypadku znacznego obniżenia się poziomu, niezwłocznie udać
się do ASO PEUGEOT.
Wymiana:
- należy bezwględnie przeprowad- zać wymianę po uplywie przewid-
zianych okresów czasu, stosownie
do planu obsługi przewidzianego
przez producenta.
- należy używać plynów homologo- wanych przez producenta, spełnia-
jacych wymagania norm DOT4.
UWAGA: Plyn hamulcowy jest
szkodliwy i bardzo korozyjny. Należy
unikać jego kontaktu ze skórą.
Poziom płynu chłodzącego
Należy koniecznie używać płynu homo-
logowanego przez producenta.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez elek-
trowentylator: może on funkcjonować
pomimo wyjęcia klucza ze stacyjki, biorąc
ponadto pod uwagę, że układ chłodzenia
działa pod ciśnieniem, neleży odczekać
co najmniej godzinę od wyłączenia silni-
ka, przed odkręceniem korka. Aby uniknąć poparzeń, należy
odkręcić korek do pierwszego oporu,
co spowoduje spadek ciśnienia. Gdy
ciśnienie spadnie, odkręcić korek
całkowicie i uzupełnić poziom płynu. Uwaga:
płyn chłodzący silnik nie
wymaga wymiany.
Zużyte oleje i plyny
Nie Nie nalezy wylewac zuzytego
oleju, plynu hamulcowego lub plynu
chlodzacego do scieków lub na pod-loze.
Poziom plynu w zbiorniku
wspomagania ukladukierowniczego Otworzyć zbiornik w temperatur-
ze otoczenia przy zimnym silni-
ku, poziom płynu musi zawsze
być wyższy niż oznaczenie MINI
i znajdować się w pobliżu znakuMAXI.
Poziom plynu w zbiorniku
spryskiwaczy szyb i
spryskiwaczy reflektorów
Aby uzyskać optymalną jakość
oczyszczania i dla waszego bezpiec-
zeństwa, zalecamy stosowanie pro-
duktów homologowanych przez
PEUGEOT (3,5 litra lub 6,5 litra ze
spryskiwaczami reflektorów).
INFORMACJE PRAKTYCZNE 139
